LVDS系列21：Xilinx 7系ISERDESE2原语（二）

后面都只讲解网络接口类型的调用，因为内存接口相关的类型，一般都是MIG核直接调用，且内存接口调用需要实现复杂的DDR时序规则
 ISERDESE2参数介绍：
参数DATA_RATE：
定义传入数据流是单数据流SDR还是双数据流DDR，可选值为SDR、DDR；

参数INTERFACE_TYPE：
可选值为MEMORY, MEMORY_DDR3, MEMORY_QDR, NETWORKING, OVERSAMPLE，其中MEMORY, MEMORY_DDR3, MEMORY_QDR为存储器使用的模式，其中OVERSAMPLE过采样模式则是用于时钟不可靠的异步低速信号使用，一般LVDS信号处理使用NETWORKING网络模式即可；

参数DATA_WIDTH：
定义串转并的并行数据的输出宽度，

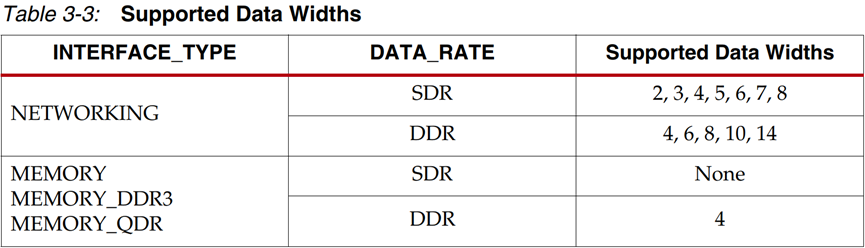

其中网络模式下SDR有2~8的转换位宽选择，DDR模式有4/6/8/10/14的位宽选择，但其中大于8的位宽，需要一对ISERDESE2主从配置后级联实现；

参数DYN_CLKDIV_INV_EN、DYN_CLK_INV_EN：
与端口DYNCLKDIVSEL、DYNCLKSEL搭配使用，控制输入时钟极性，仅在MEMORY_QDR模式下使用，不用关注，不使用时设置为FALSE即可；

参数INIT_Q1、INIT_Q2、INIT_Q3、INIT_Q4：
4个Q1、Q2、Q3、Q4输出端口的上电初始化值，可设置为0或1；

参数IOBDELAY：
当D和DDLY都连接有效信号时，该参数控制输出端口O和Q1_{Q8使用的数据来自输入端口是D还是DDLY，其中D连接到IOB，DDLY连接到IDELAYE2，O直接组合输出，Q1}Q8寄存器输出；

参数NUM_CE：
定义了使用的时钟使能（CE1和CE2）的数量。可能的值为1和2（默认= 2）；

参数OFB_USED：
可选值FALSE, TRUE，只有当参数值设置为TRUE时，端口OFB才能工作；

参数SERDES_MODE：
可选值MASTER, SLAVE，当要扩展并行位宽时，主ISERDESE2设置MASTER，从设置SLAVE，单个使用时默认MASTER；

参数SRVAL_Q1、SRVAL_Q2、SRVAL_Q3、SRVAL_Q4：
4个Q1、Q2、Q3、Q4输出端口的复位值，可设置为0或1；

 时钟使用方法：
NETWORKING网络接口类型：

CLK和CLKDIV的相位关系在串并转换中十分重要，两者必须能够相位对齐；
且对于有效时钟的使用也有规定：

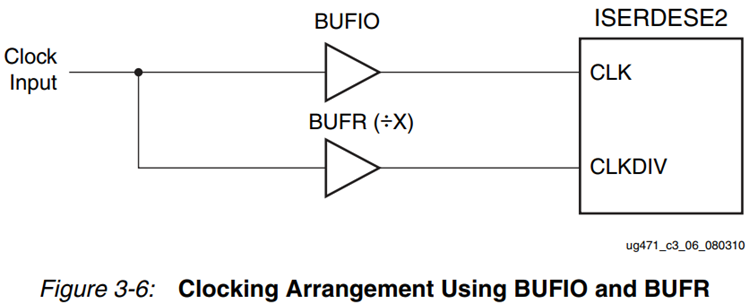

情况1：CLK由BUFIO驱动，CLKDIV由BUFR驱动，这是指CLK是由FPGA输入得到，CLKDIV是由CLK经过BUFR分频得到；
情况2：CLK由MMCM或PLL驱动，CLKDIV由MMCM或PLL的CLKOUT[0:6]这几个端口驱动，这时两个时钟都出自同一个MMCM的较近相位同步的端口；
当使用MMCM驱动CLK和CLKDIV时，缓冲器类型不能乱用，CLK为BUFG类型时，CLKDIV也需要为BUFG类型；

OVERSAMPLE过采样接口类型：

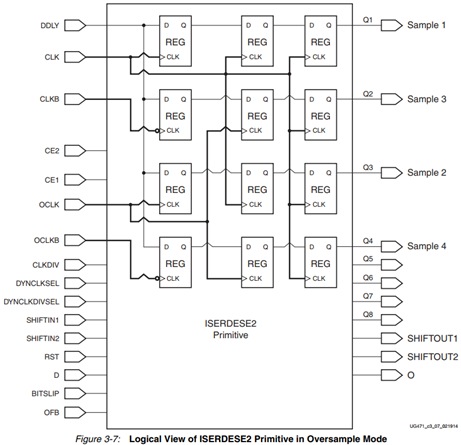

过采样模式可以捕获双倍数据速率DDR数据的两个相位，使用CLK和OCLK两个时钟进行捕获，CLK和OCLK之间存在90°相位偏移的关系，时钟的有效安排为：
情况1：CLK和CLKB由BUFIO驱动，OCLK和OCLKB由相位偏移90°的BUFIO驱动，且这些时钟都为同一个MMCM驱动输出；
情况2：CLK和CLKB由BUFG驱动，OCLK和OCLKB由相位偏移90°的BUFG驱动，且这些时钟都为同一个MMCM驱动输出；
这些时钟的关系为：
CLK：0°，OCLK：90°，CLKB：180°，OCLKB：270°；

 ISERDESE2宽度扩展：
当在DDR模式下，使用两个ISERDESE2级联，可以支持10位和14位的宽度扩展；

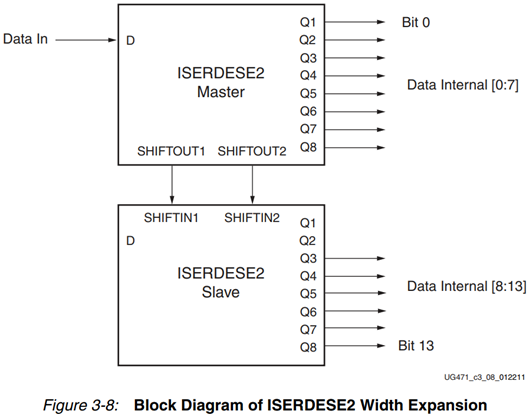

两个组件，一个SERDES_MODE设置主模式MASTER，一个设置从模式SLAVE，将主ISERDESE2的SHIFTOUT端口连接到从ISERDESE2的SHIFTIN端口，两个ISERDESE2模块必须是相邻的主从对，且两个ISERDESE2模块必须处于网络模式，连接框图如下：

使用10位模式时，输出管脚为：主Q1_Q8，从Q3Q4；
使用14位模式时，输出管脚为：主Q1_Q8，从Q3Q8；
DATA_WIDTH设置为10或14使用；

 BITSLIP子模块：
每个ISERDESE2都包含一个BITSLIP子模块，能够将转换的并行数据重新排序后输出；

通过置位ISERDESE2模块的Bitslip引脚，传入的串行数据流在并行端被重新排序，该操作可以重复执行，一直执行到并行输出了用户需要的输出模式为止；

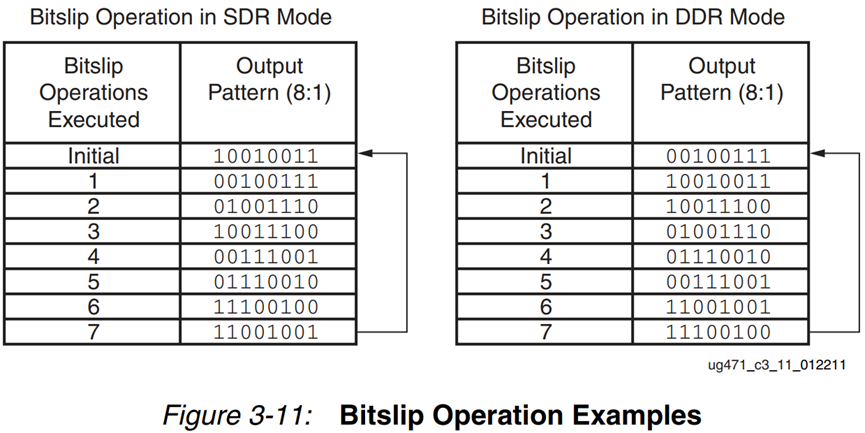

从之前可以知道，先进入ISERDESE2的数据将放在Q8的位置，上图中initial一栏的输出二进制序列，从左到右表示Q8到Q1；
在上图中，左侧演示SDR模式的移位操作，每次BITSLIP操作，输出模式向左移动一位；
右侧DDR模式的移位，每次BITSLIP操作，输出模式在向右移动一位和向左移动三位的两种移位方式交替进行；
且两种方式移动8次后都会回到初始的输出模式；
BITSLIP模块仅在NETWORKING网络模式下可用，执行BITSLIP操作时，bitslip端口必须在一个CLKDIV周期内保持高电平，保持1个CLKDIV高电平则是成功执行一次bitslip操作，但是不能连续拉高两个周期高电平，两次移位操作之前至少需要CLKDIV保持一个周期的低电平；且为了保证移位操作成功作用到输出上，SDR模式下移位后需要等待至少2个CLKDIV周期，DDR模式需至少等待3个CLKDIV周期，才能对输出数据进行判断；
如果ISERDESE2被复位，bitslip的移位逻辑也会被复位并回到其初始状态；

下一节进行ISERDESE2的仿真验证。
