VLAN实验（2）

news 2025/7/17 12:31:54

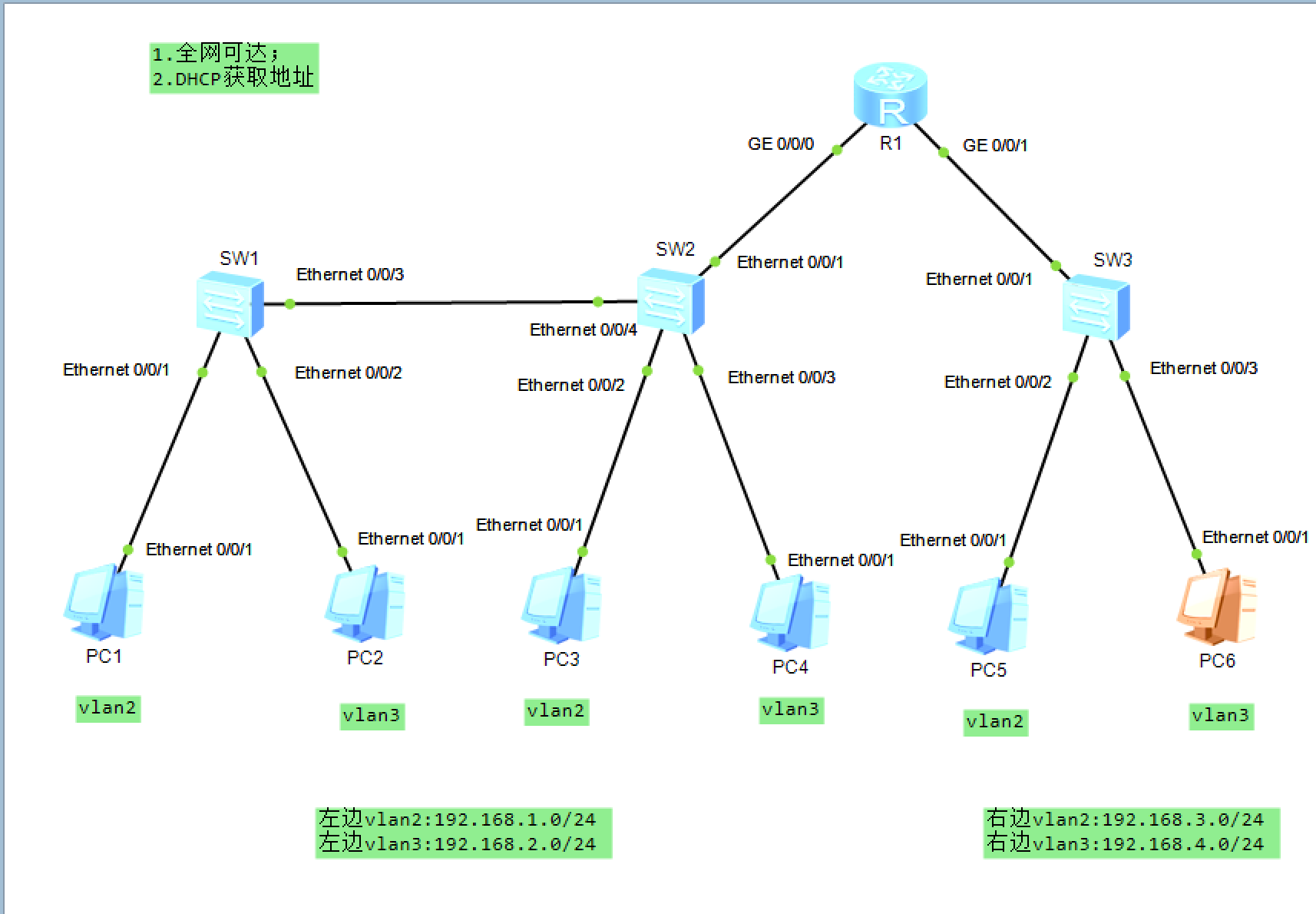

一、实验拓扑图

4个广播域

二、实验要求

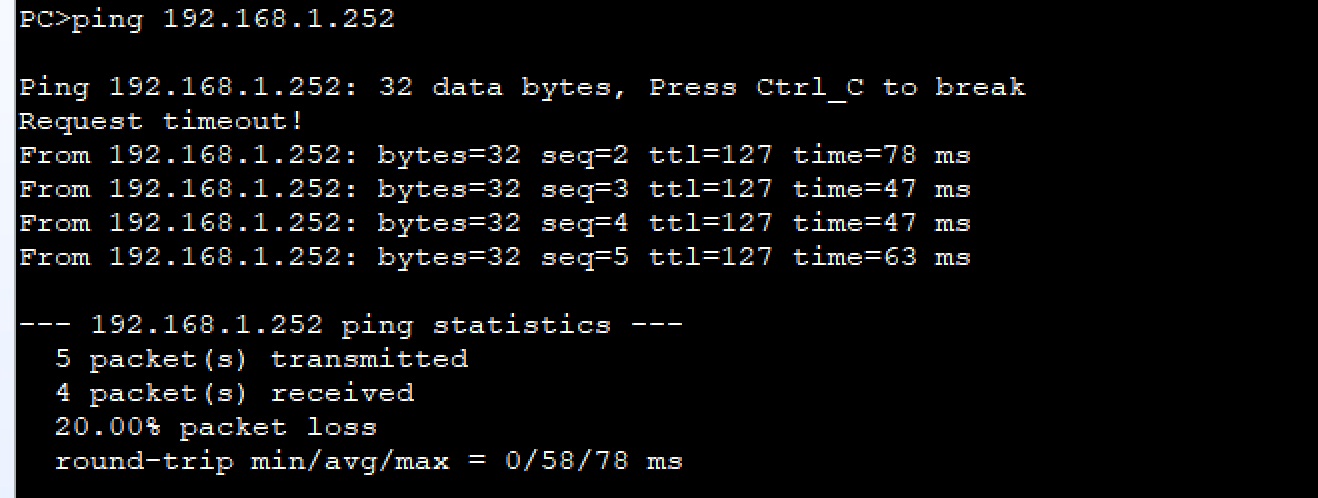

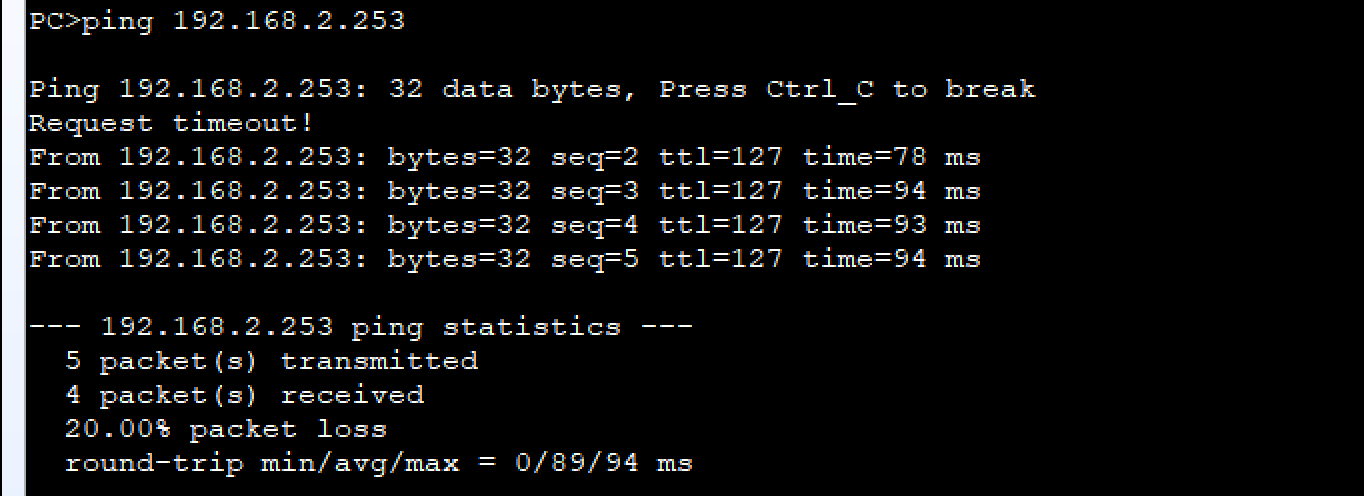

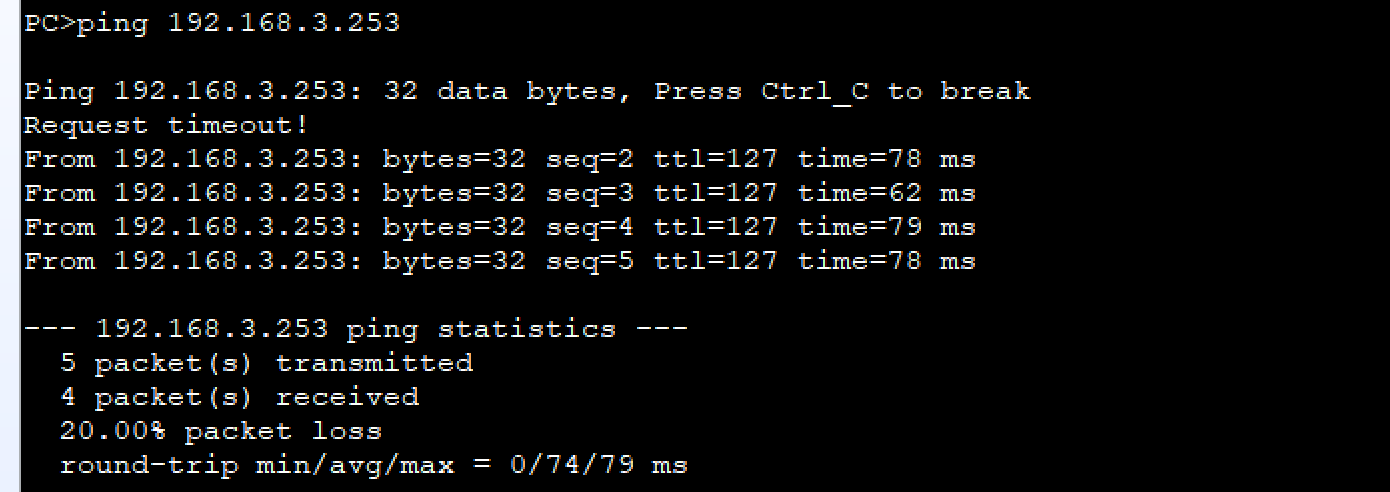

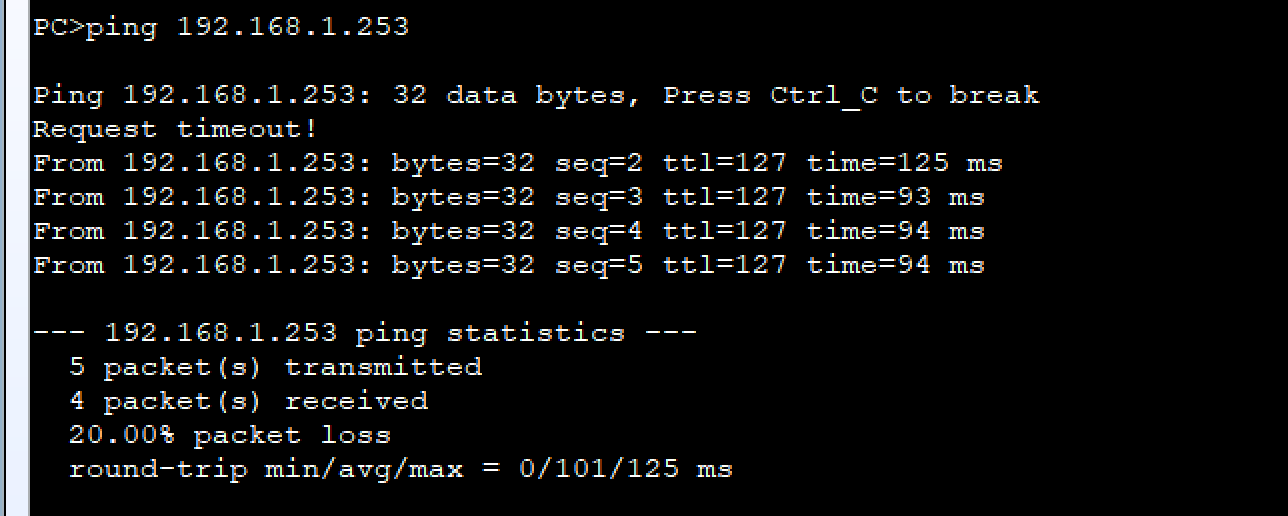

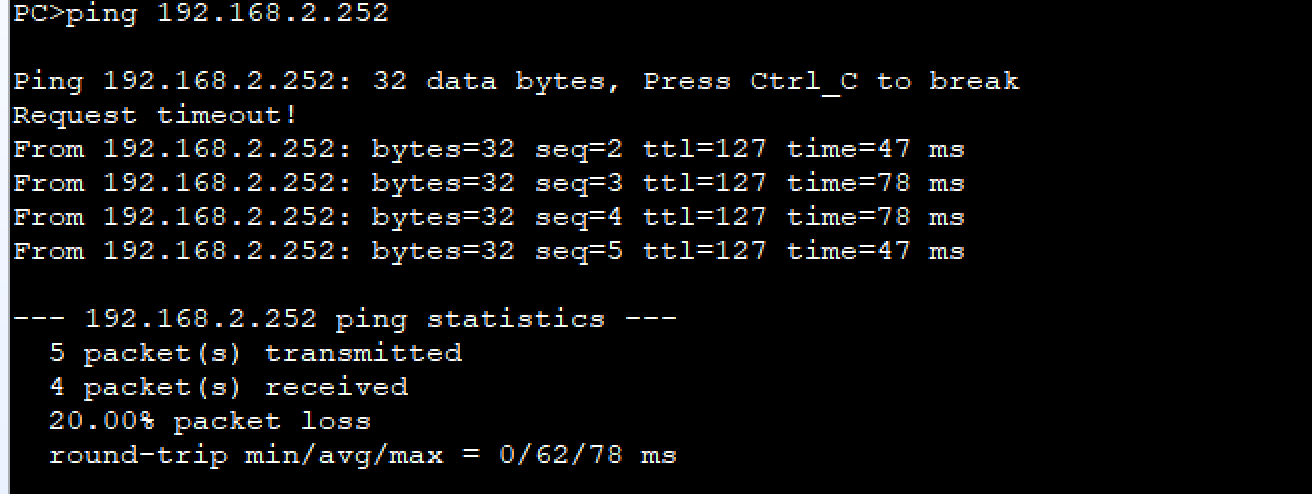

1、全网可达;

2、使用DHCP获取IP地址。

三、实验思路

1、划分地址、进行地址配置；

2、VLAN配置

（1）划分VLAN

（2）更改接口的链路类型，将相应的接口加入VLAN;

（3）在 trunk链路上放行网络中的VLAN；
3、配置子接口;

4、DHCP配置。

四、实验步骤

1、交换机配置VLAN技术

（1）创建VLAN

SW1

[SW1]vlan 2
[SW1-vlan2]vlan 3

SW2

[SW2]vlan 2
[SW2-vlan2]vlan 3

SW3

[SW3]vlan 2
[SW3]vlan 3

（2）将接口加入相应VLAN

SW1

[SW1]int e0/0/1
[SW1-Ethernet0/0/1]port link-type access
[SW1-Ethernet0/0/1]port default vlan 2
[SW1-Ethernet0/0/1]int e0/0/2
[SW1-Ethernet0/0/2]port link-type access
[SW1-Ethernet0/0/2]port default vlan 3

SW2

[SW2]int e0/0/2
[SW2-Ethernet0/0/2]port link-type access
[SW2-Ethernet0/0/2]port default vlan 2
[SW2-Ethernet0/0/2]int e0/0/3
[SW2-Ethernet0/0/3]port link-type access
[SW2-Ethernet0/0/3]port default vlan 3

SW3

[SW3]int e0/0/2
[SW3-Ethernet0/0/2]port link-type access
[SW3-Ethernet0/0/2]port default vlan 2
[SW3-Ethernet0/0/2]int e0/0/3
[SW3-Ethernet0/0/3]port link-type access
[SW3-Ethernet0/0/3]port default vlan 3

（3）配置trunk链路，精确放行相应VLAN

SW1

[SW1]int e0/0/3
[SW1-Ethernet0/0/3]port link-type trunk
[SW1-Ethernet0/0/3]port trunk allow-pass vlan 2 3

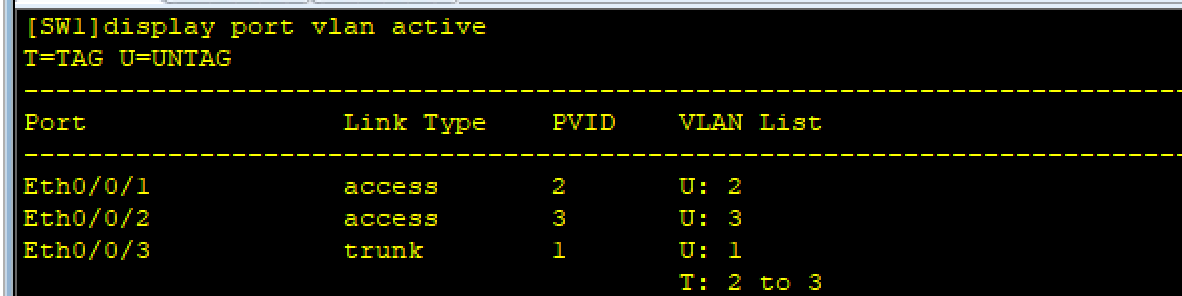

查看：

SW2
[SW2]int e0/0/4
[SW2-Ethernet0/0/4]port link-type trunk
[SW2-Ethernet0/0/4]port trunk allow-pass vlan 2 3
[SW2]int e0/0/1
[SW2-Ethernet0/0/1]port link-type trunk
[SW2-Ethernet0/0/1]port trunk allow-pass vlan 2 3

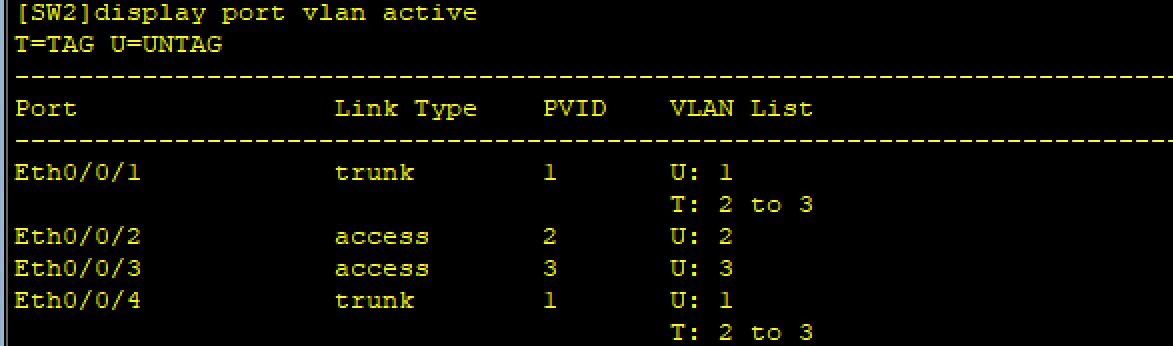

查看：

SW3

[SW3]int e0/0/1
[SW3-Ethernet0/0/1]port link-type trunk
[SW3-Ethernet0/0/1]port trunk allow-pass vlan 2 3

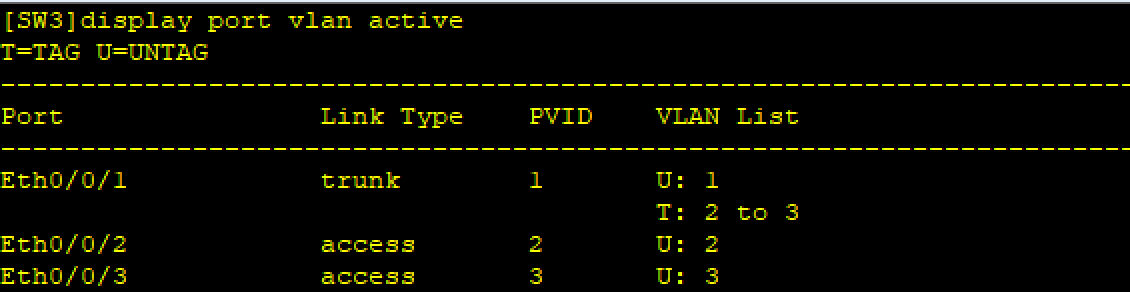

查看：

2、在路由器上配置路由信息或子接口信息

[Huawei]sysname R1
[R1]int g0/0/0.2
[R1-GigabitEthernet0/0/0.2]ip add 192.168.1.254 24----VLAN2网段
[R1-GigabitEthernet0/0/0.2]dot1q termination vid 2-----开启802.1Q这个格式的功能，并把子接口分配给VLAN2
[R1-GigabitEthernet0/0/0.2]arp broadcast enable ----广播寻找物理接口借MAC地址
[R1]int g0/0/0.3
[R1-GigabitEthernet0/0/0.3]ip add 192.168.2.254 24----VLAN3网段
[R1-GigabitEthernet0/0/0.3]dot1q termination vid 3
[R1-GigabitEthernet0/0/0.3]arp broadcast enable

[R1]int g0/0/1.2
[R1-GigabitEthernet0/0/1.2]ip add 192.168.3.254 24----VLAN3网段
[R1-GigabitEthernet0/0/1.2]dot1q termination vid 2
[R1-GigabitEthernet0/0/1.2]arp broadcast enable
[R1-GigabitEthernet0/0/1.2]int g0/0/1.3
[R1-GigabitEthernet0/0/1.3]ip add 192.168.4.254 24
[R1-GigabitEthernet0/0/1.3]dot1q termination vid 3
[R1-GigabitEthernet0/0/1.3]arp broadcast enable

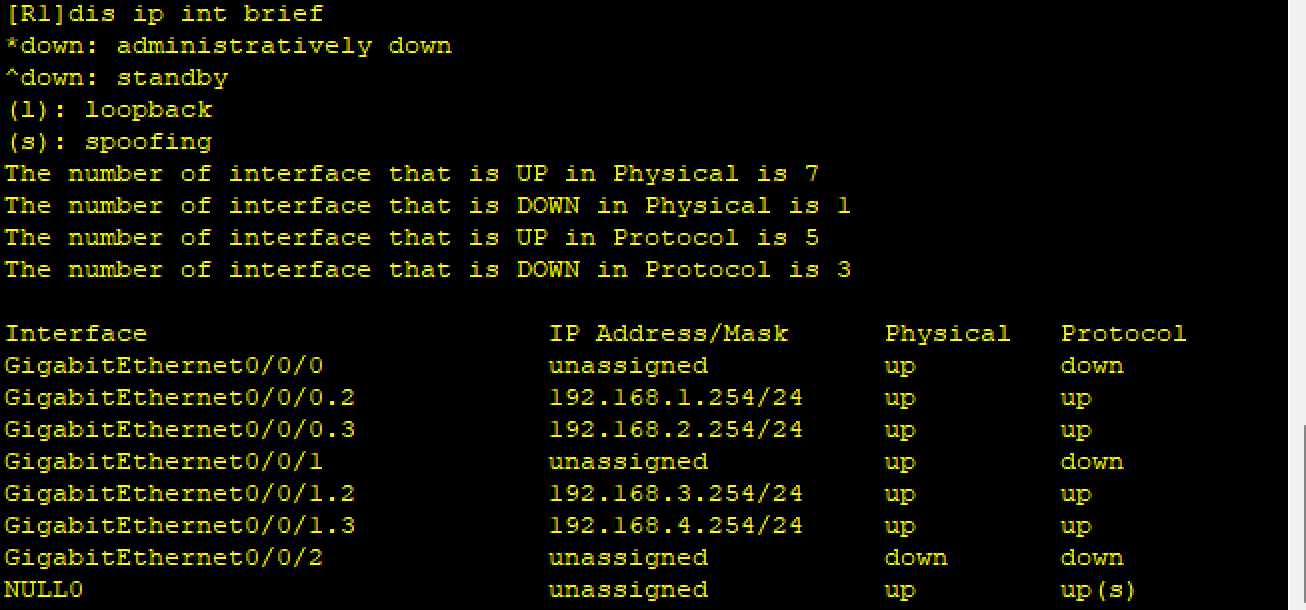

查看：

3、配置DHCP（需要四个地址池，因为有4个广播域）

左VLAN2：
[R1]dhcp enable
[R1]ip pool aa
[R1-ip-pool-aa]network 192.168.1.0 mask 24
[R1-ip-pool-aa]gateway-list 192.168.1.254
[R1-ip-pool-aa]dns-list 114.114.114.114 8.8.8.8
[R1]int g0/0/0.2----下发DHCP用自己配的网关接口，也就是子接口
[R1-GigabitEthernet0/0/0.2]dhcp select global

左VLAN3：

[R1]ip pool bb
[R1-ip-pool-bb]net 192.168.2.0 mask 24
[R1-ip-pool-bb]gateway-list 192.168.2.254
[R1-ip-pool-bb]dns-list 114.114.114.114 8.8.8.8
[R1]int g0/0/0.3
[R1-GigabitEthernet0/0/0.3]dhcp select global

右VLAN2：

[R1]ip pool cc
[R1-ip-pool-cc]net 192.168.3.0 mask 24
[R1-ip-pool-cc]gateway-list 192.168.3.254
[R1-ip-pool-cc]dns-list 114.114.114.114 8.8.8.8
[R1]int g0/0/1.2
[R1-GigabitEthernet0/0/1.2]dhcp select global

右VLAN3：

[R1]ip pool dd
[R1-ip-pool-dd]net 192.168.4.0 mask 24
[R1-ip-pool-dd]gateway-list 192.168.4.254
[R1-ip-pool-dd]dns-list 114.114.114.114 8.8.8.8
[R1]int g0/0/1.3
[R1-GigabitEthernet0/0/1.3]dhcp select global

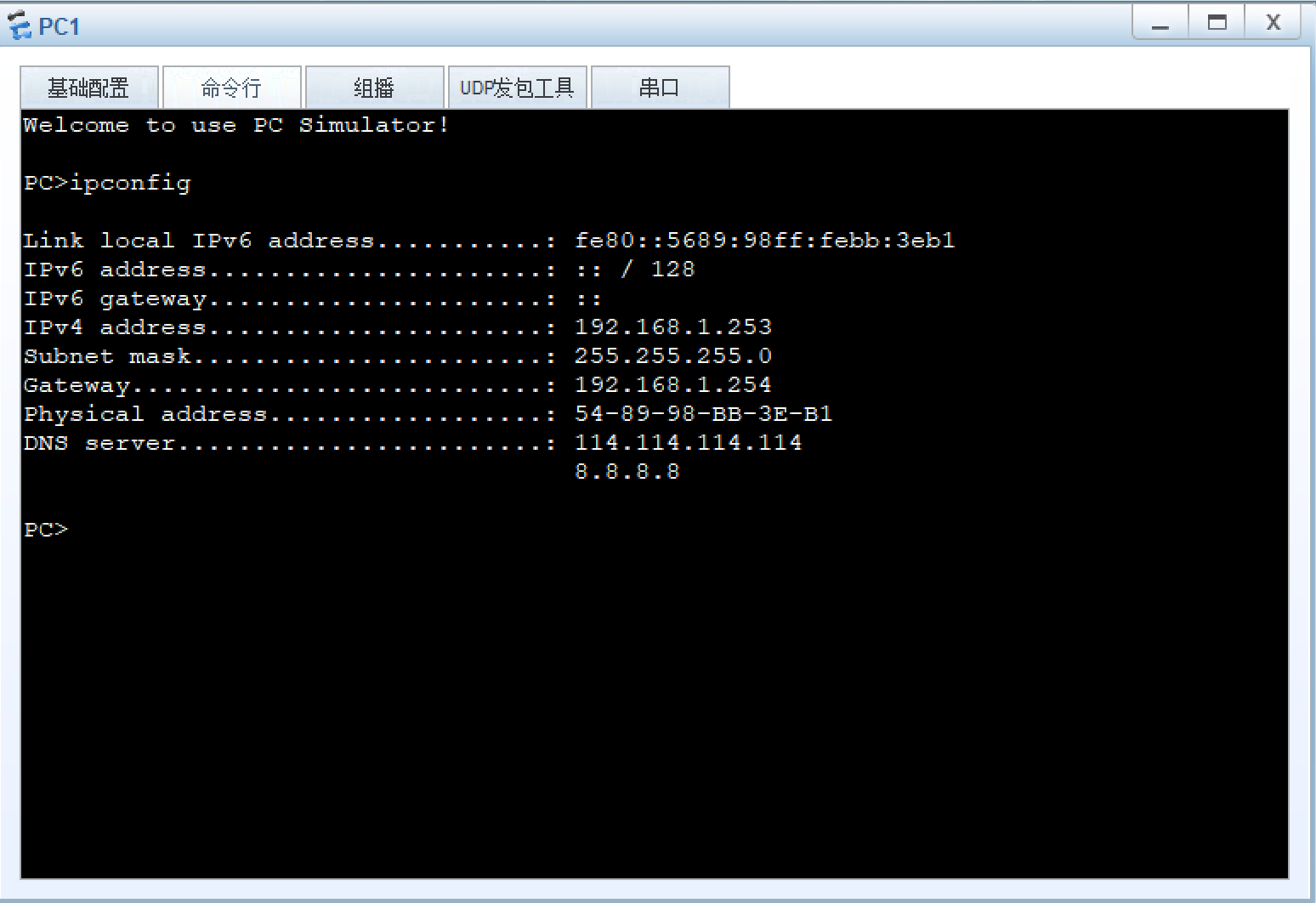

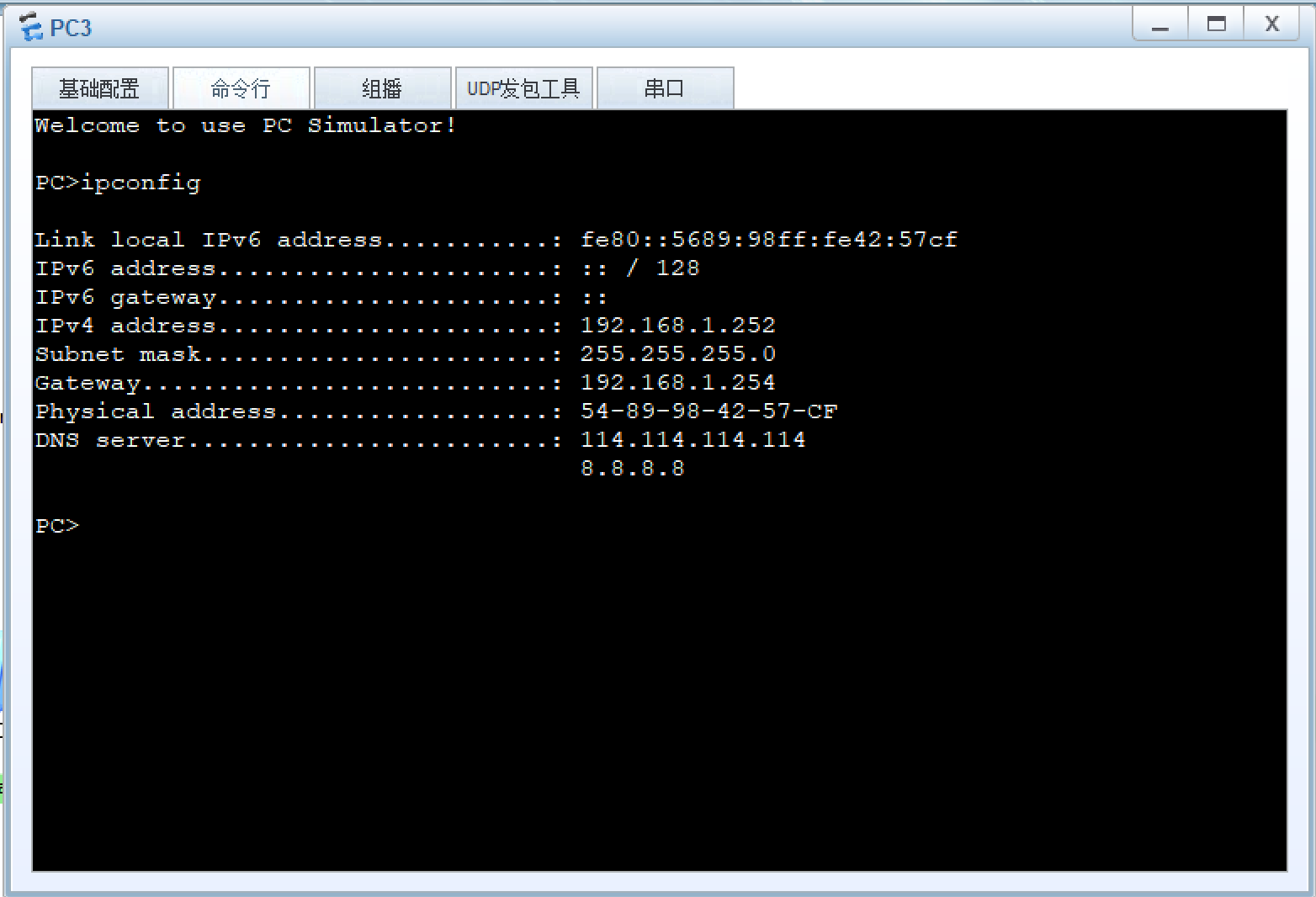

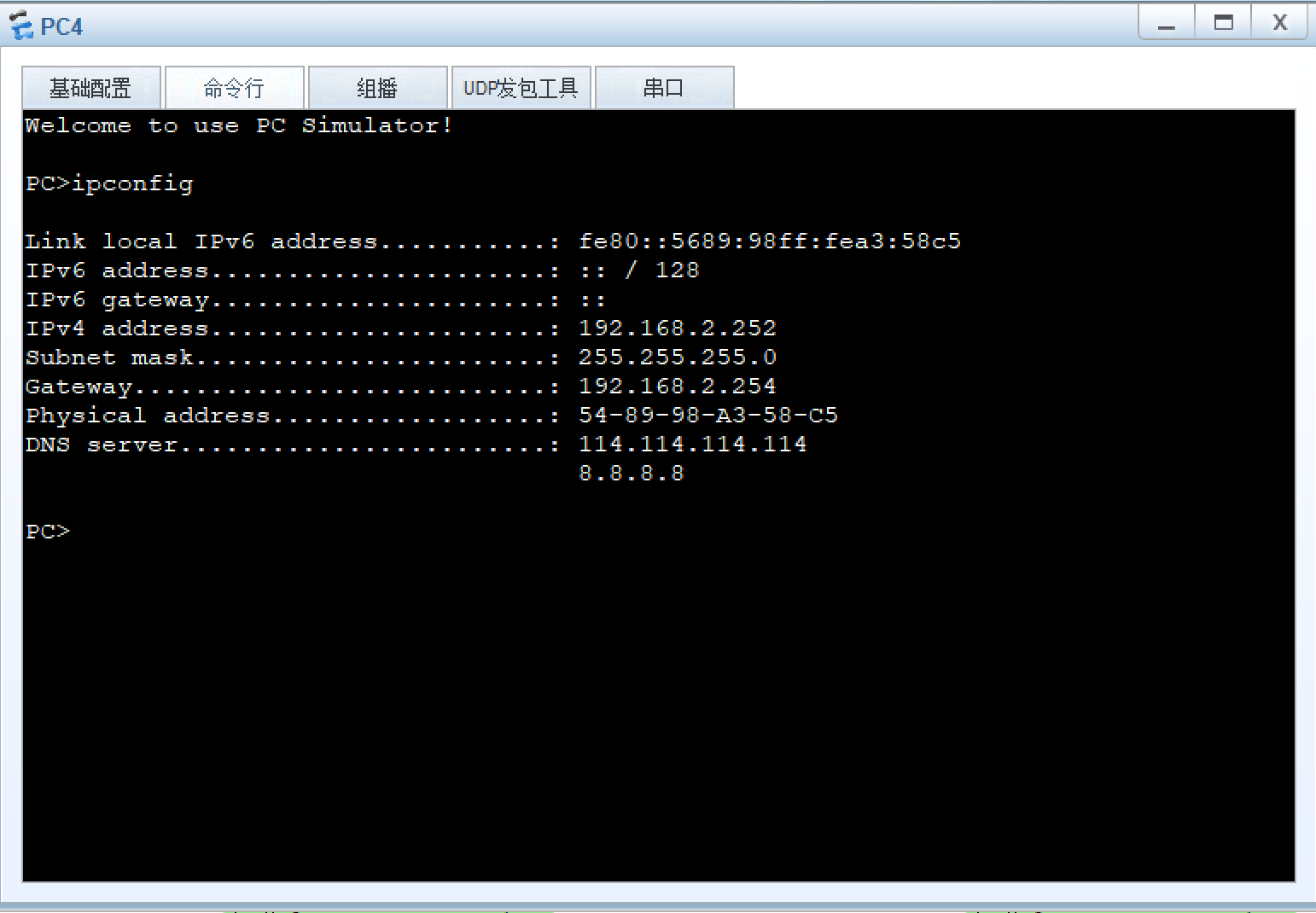

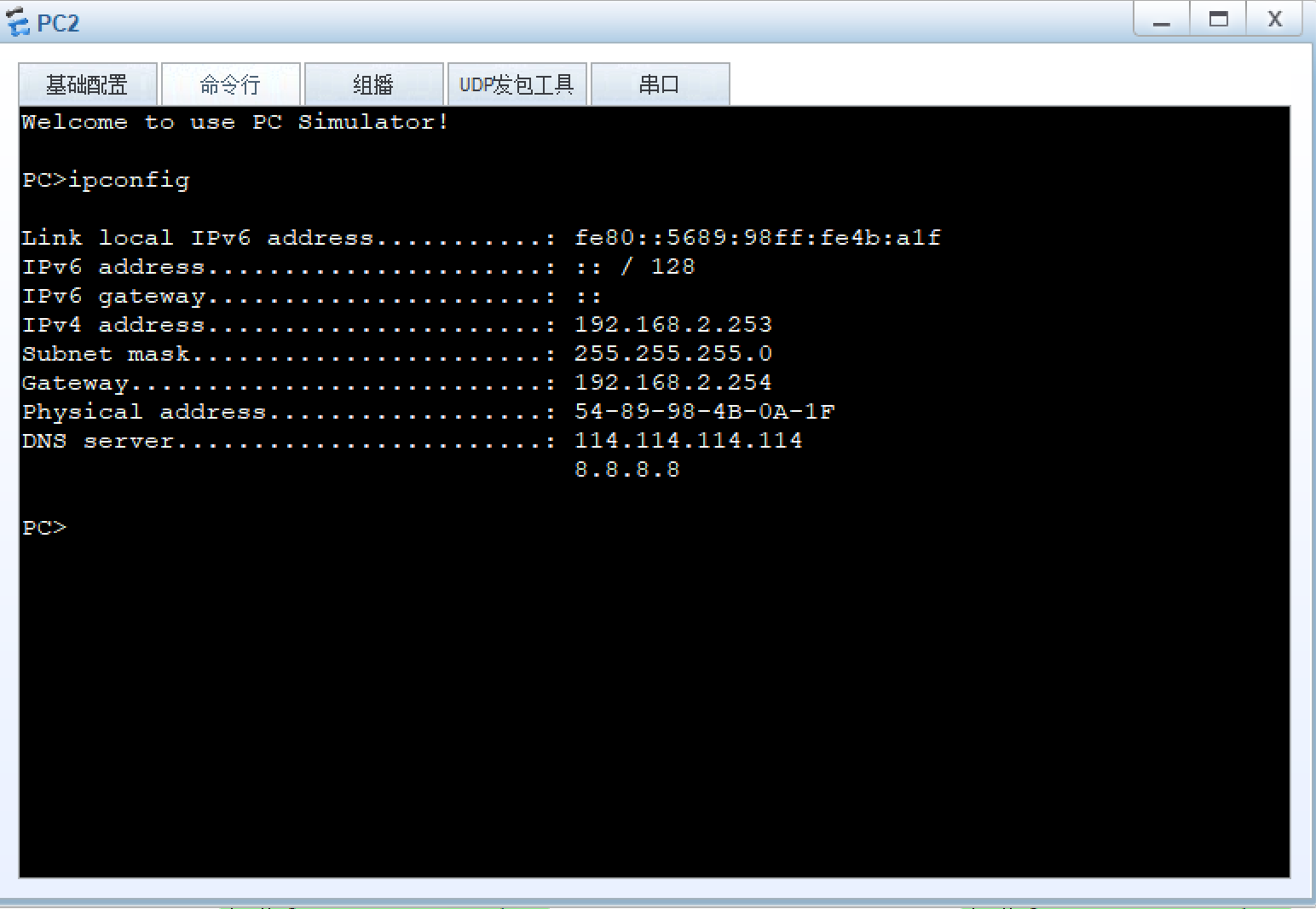

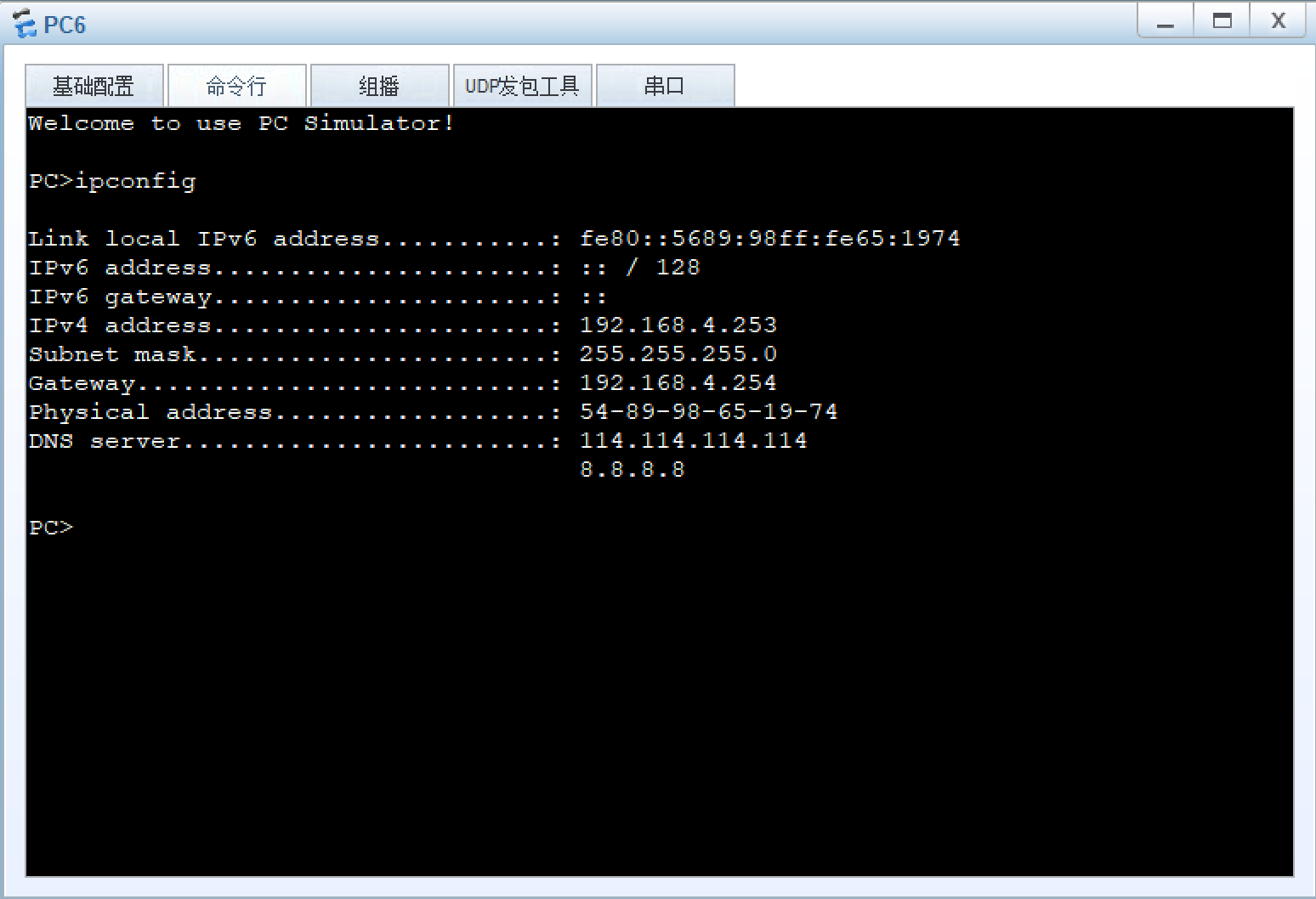

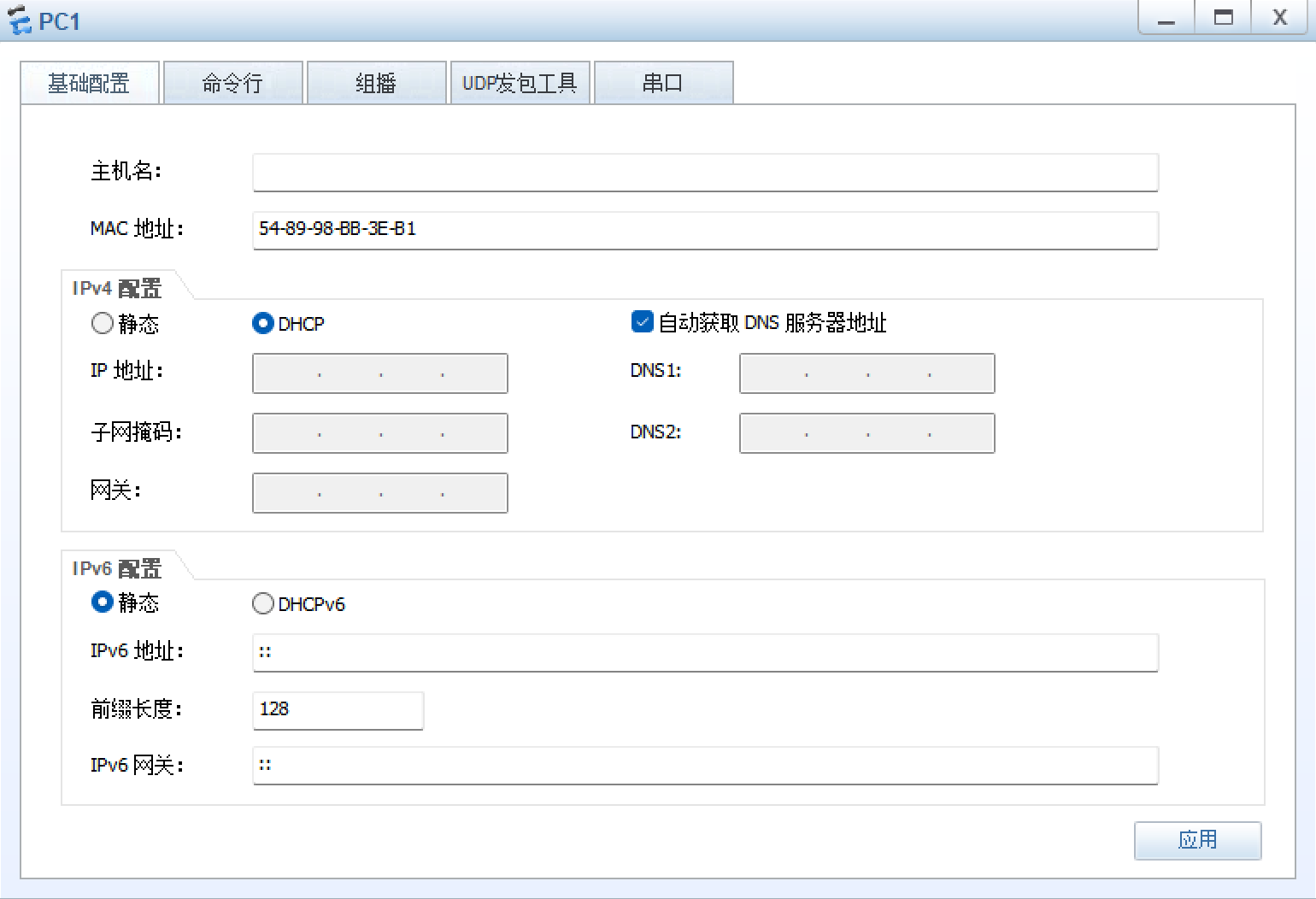

在PC的基础配置的IPv4配置换成DHCP
