NE综合企业网络实验：从VLAN到OSPF全配置

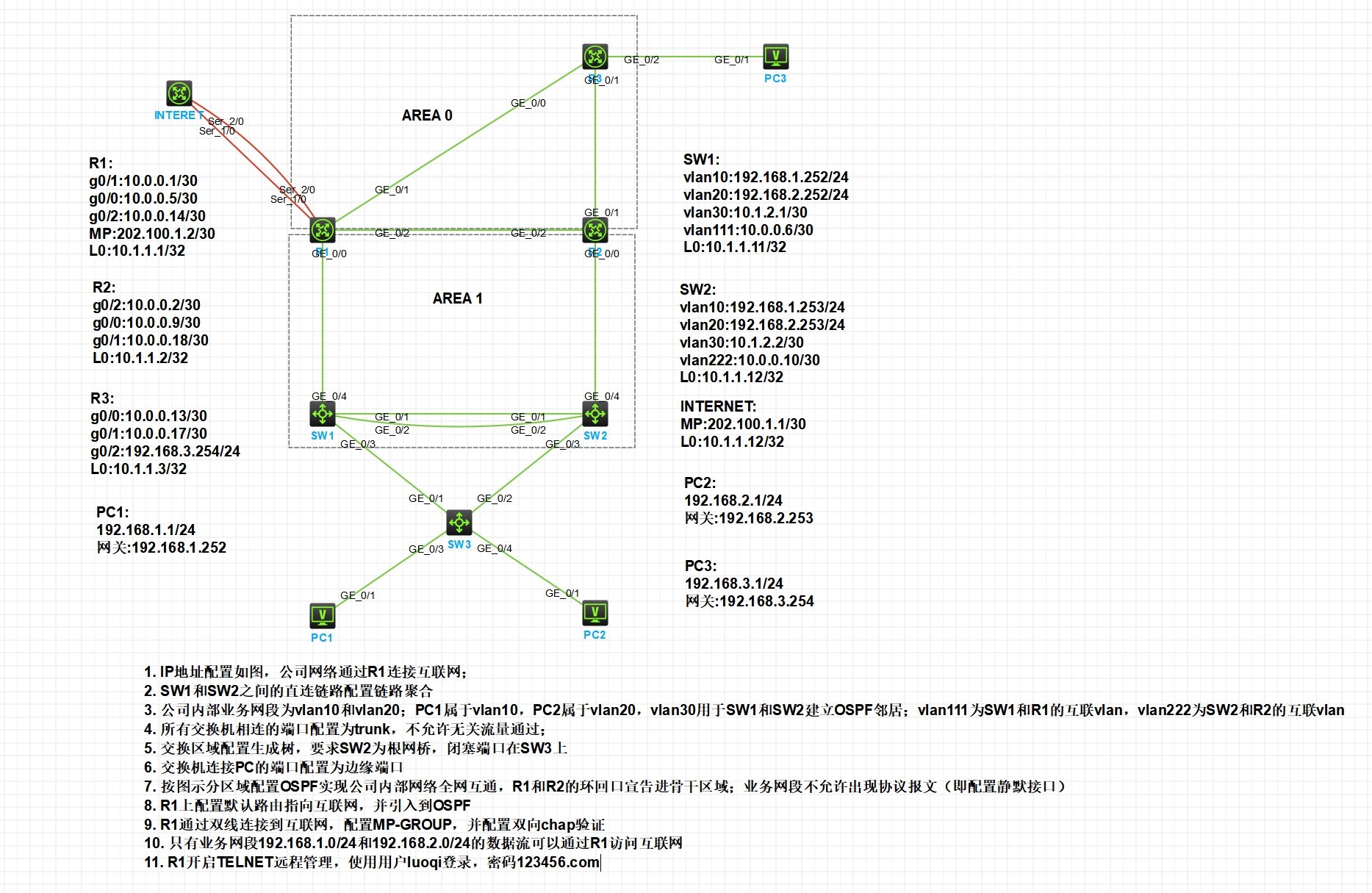

实验拓扑图
实验需求
- 按照图示配置 IP 地址
- SW1 和 SW2 之间的直连链路配置链路聚合
- 公司内部业务网段为 Vlan10 和 Vlan20;Vlan10 是市场部，Vlan20 是技术部，要求对 Vlan 进行命名以便识别;PC1 属于 Vlan10，PC2 属于 Vlan20，Vlan30 用于 SW1 和 SW2 建立 OSPF 邻居;Vlan111 为 SW1 和 R1 的互联 Vlan，Vlan222 为 SW2 和 R2 的互联 Vlan
- 所有交换机相连的端口配置为 Trunk，允许相关流量通过
- 交换机连接 PC 的端口配置为边缘端口
- 在 SW1 上配置 DHCP 服务，为 Vlan10 和 Vlan20 的 PC 动态分配 IP 地址、网关和 DNS 地址;要求 Vlan10 的网关是192.168.1.252 ，Vlan20 的网关是192.168.2.253
- 按图示分区域配置 OSPF 实现公司内部网络全网互通，ABR 的环回口宣告进骨干区域;业务网段不允许出现协议报文
- R1 上配置默认路由指向互联网，并引入到 OSPF
- R1 通过双线连接到互联网，配置 PPP-MP，并配置双向 chap 验证
- 配置 EASY IP，只有业务网段 和 的数据流可以通过 R1 访问互联网192.168.1.0/24192.168.2.0/24
- R1 开启 TELNET 远程管理，使用用户abc登录，密码 abc，只允许技术部（vlan20）远程管理 R1
实验步骤

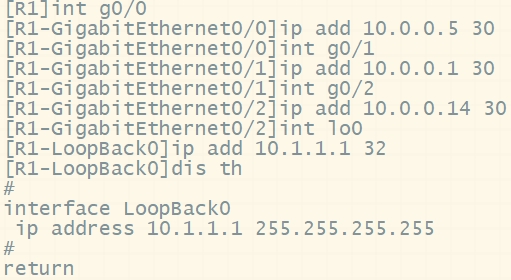

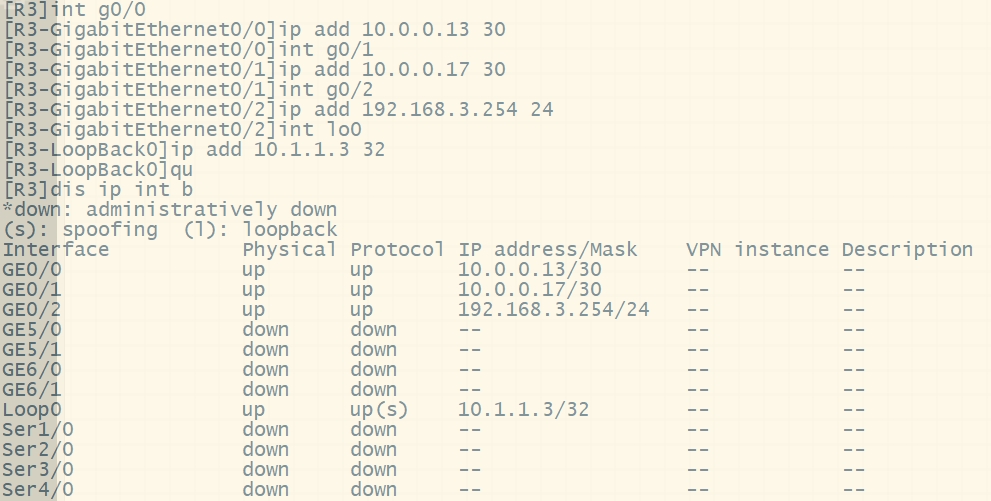

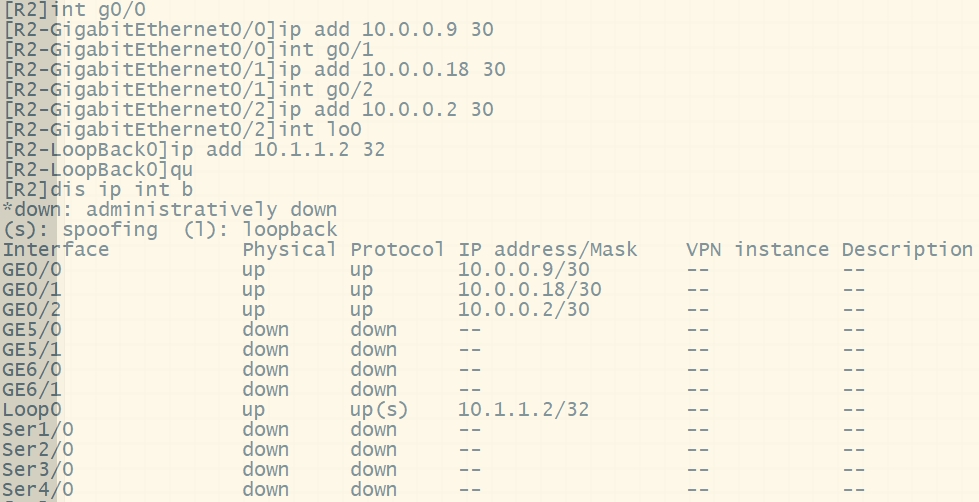

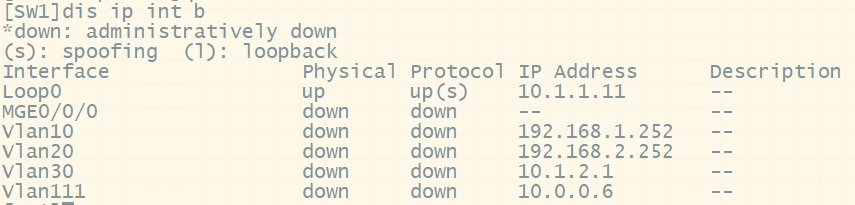

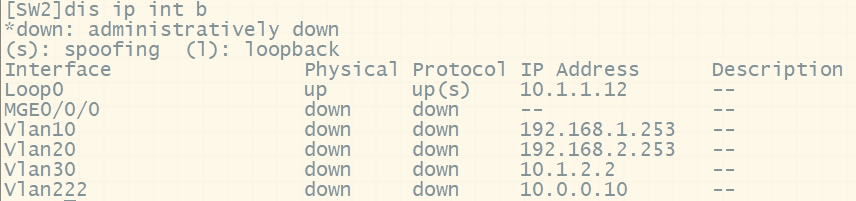

1.配置IP地址

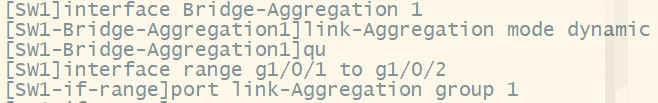

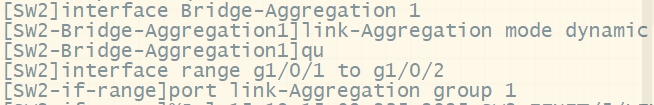

2.实现SW1和SW2之间的直连链路的链路聚合
3.划分vlan

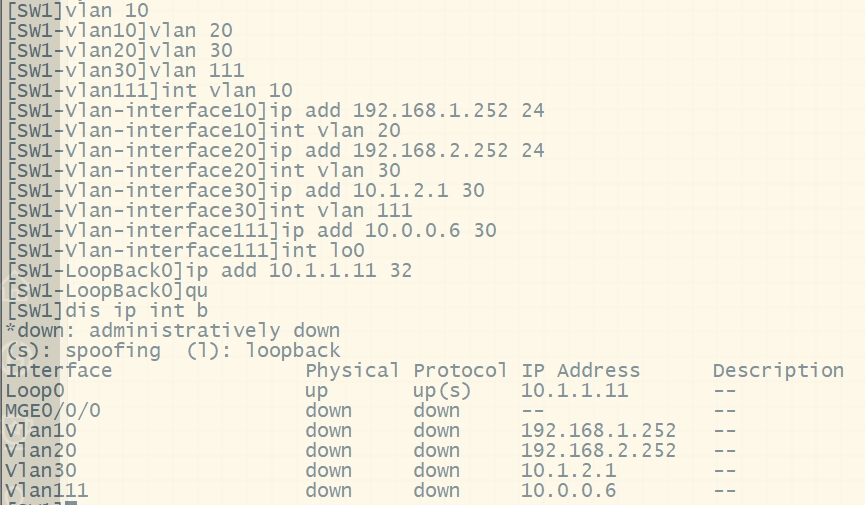

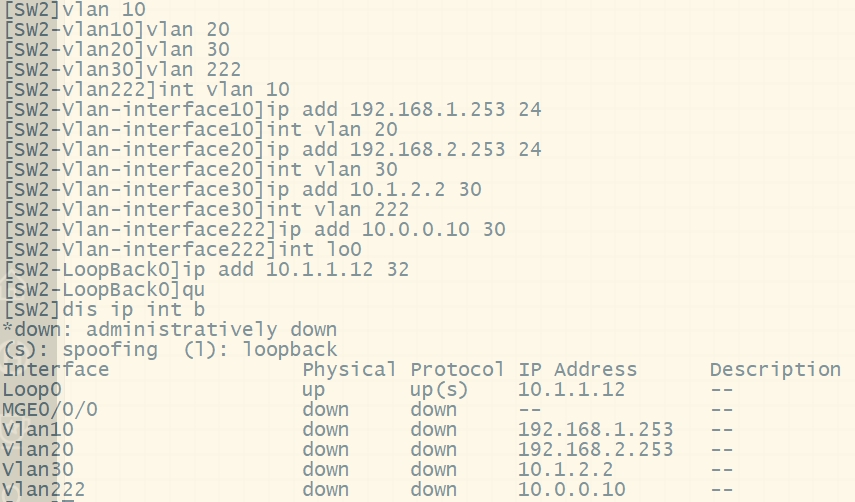

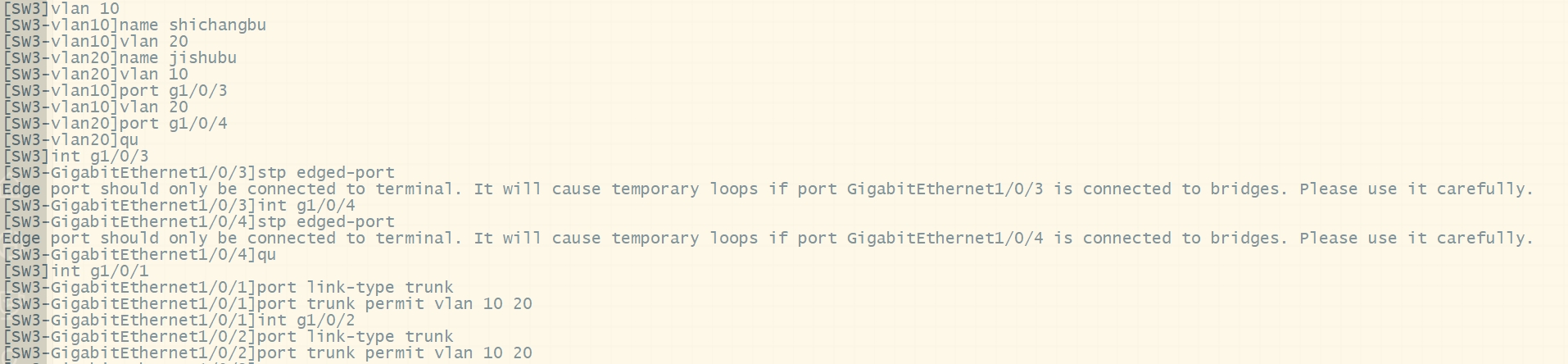

步骤一：在SW3中给g1/0/3接口配置vlan10，给g1/0/4接口配置vlan20，并给vlan10命名为市场部，给vlan20命名为技术部。
步骤二：给SW1的1/0/4接口配置vlan111，给SW2的1/0/4接口配置vlan222。

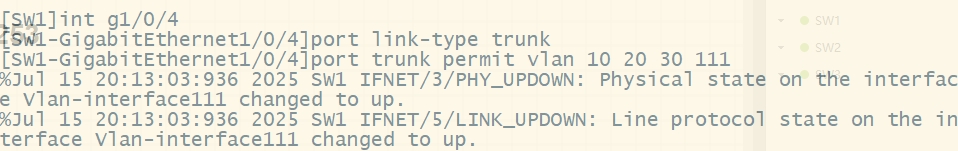

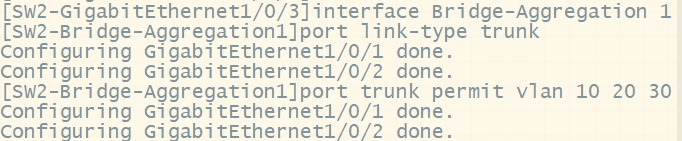

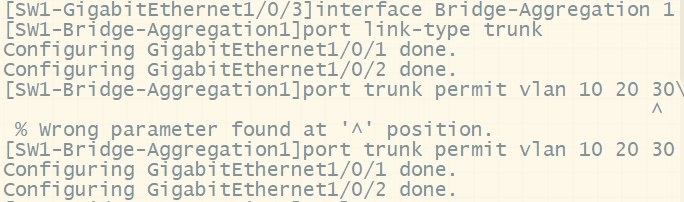

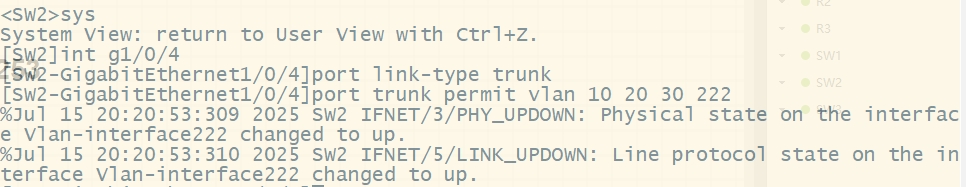

4.给交换相连的的端口配置为trunk类型，并允许相关流量通过

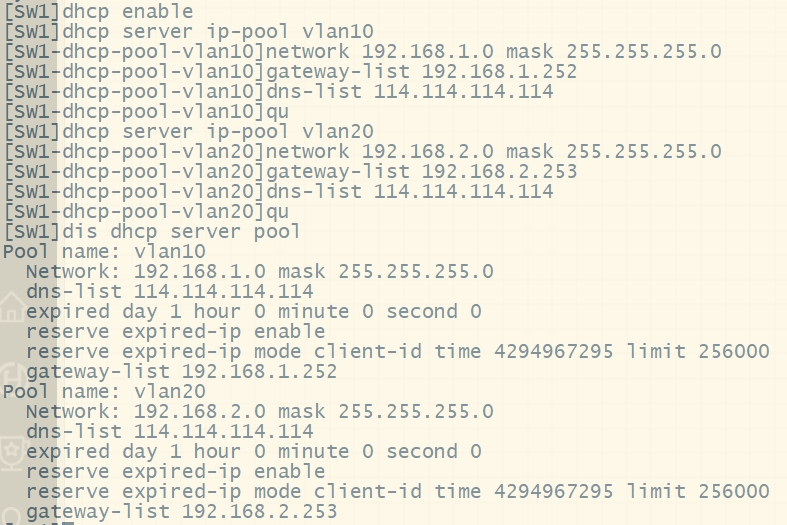

5.给SW1配置DHCP服务

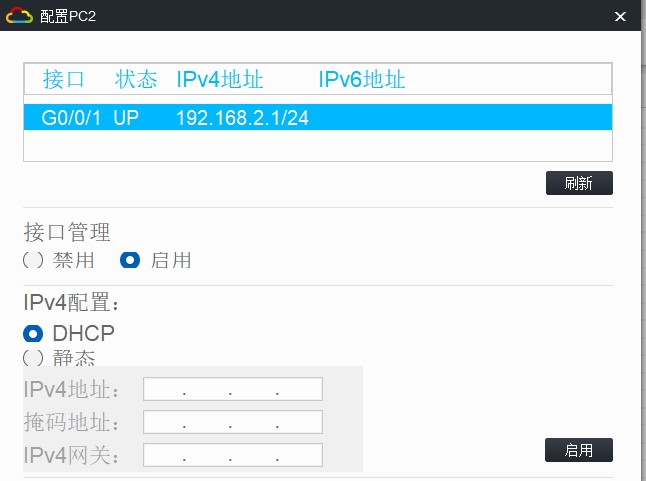

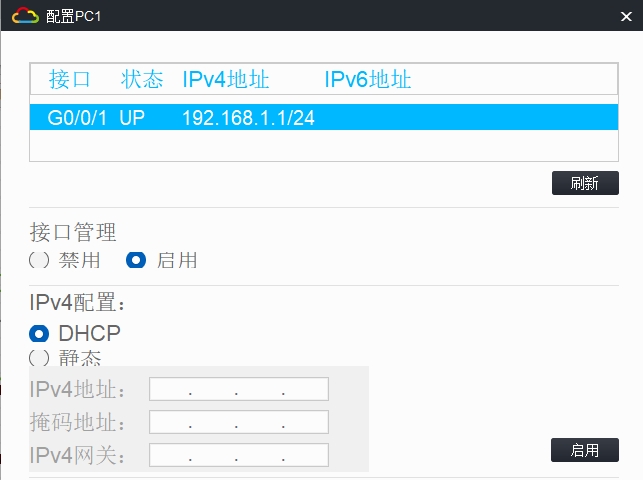

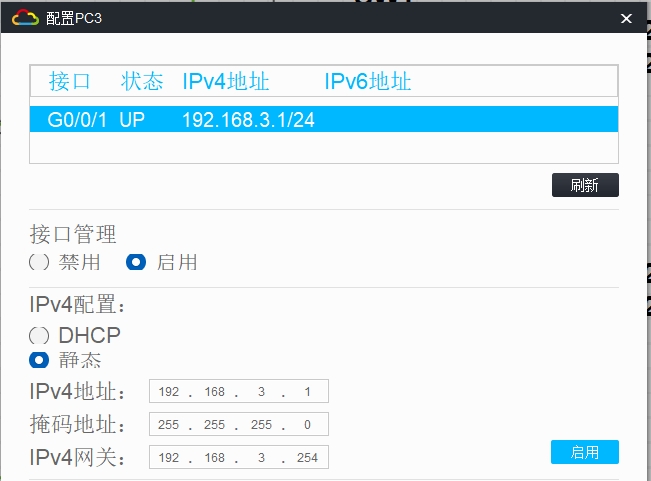

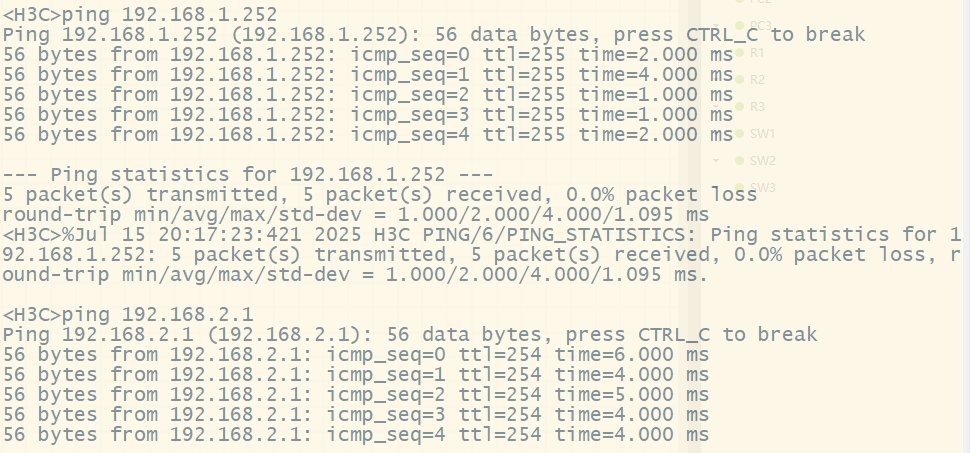

在pc1,2配置中开启接口，并打开DHCP服务

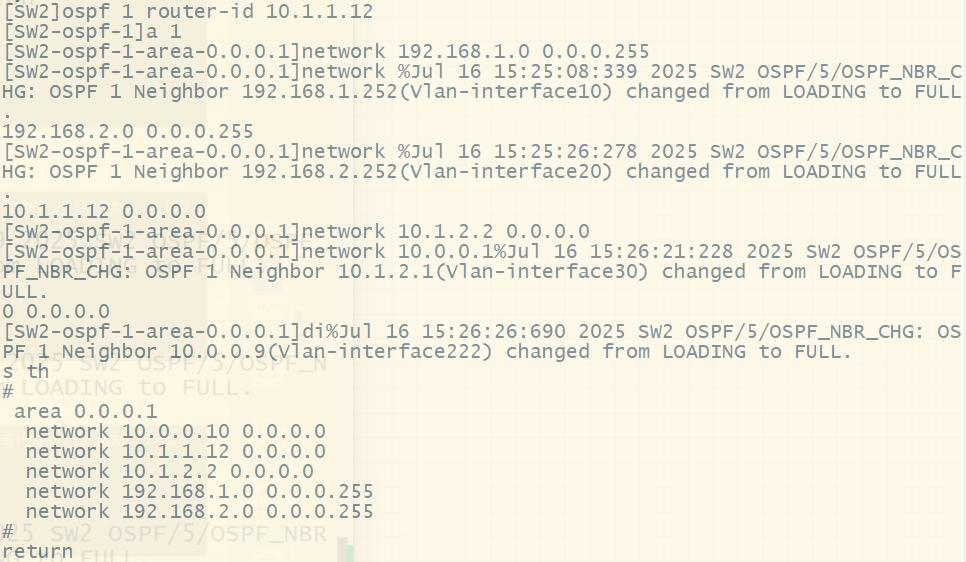

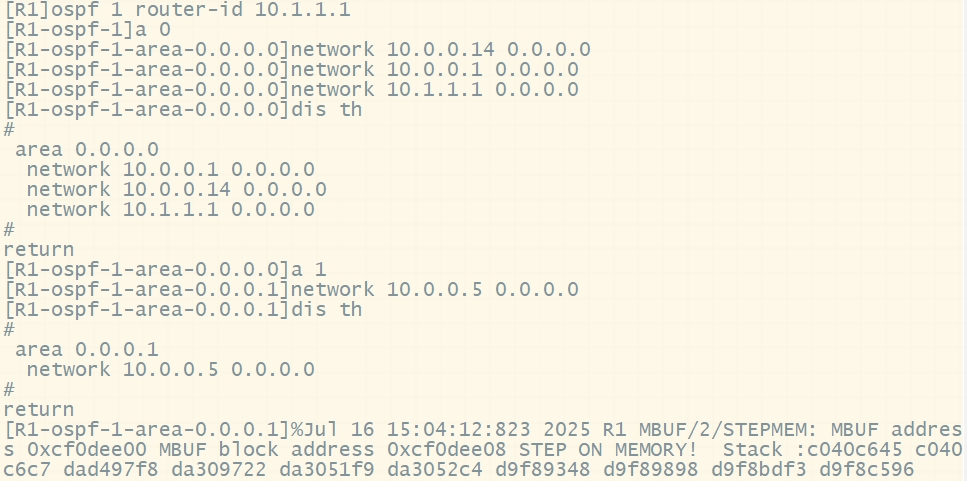

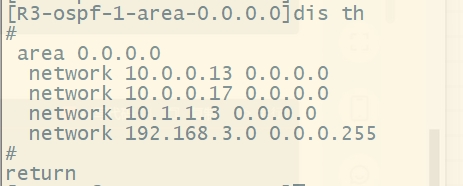

6.按图配置OSPF，R1、R2的环回口宣告进骨干区域（area 0），限制协议报文出现在业务网段

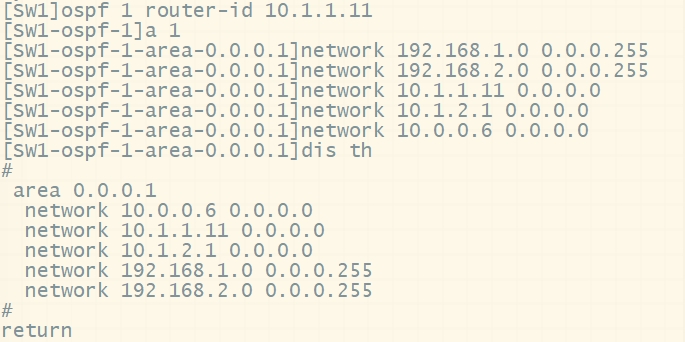

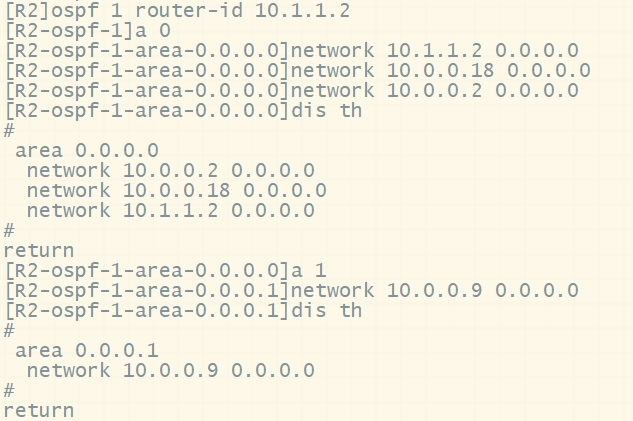

步骤一：配置OSPF
步骤二：限制协议报文出现在业务网段
R1 上配置默认路由指向互联网，并引入到 OSPF

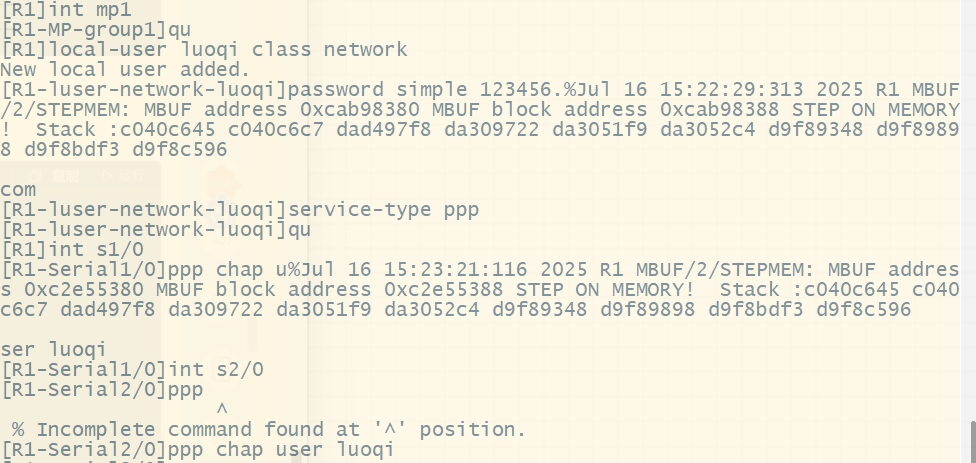

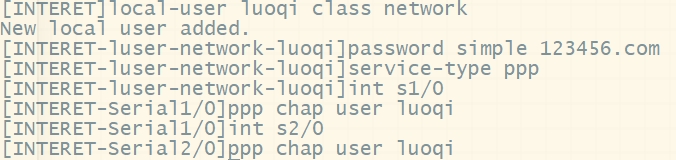

7.R1 通过双线连接到互联网，配置 PPP-MP，并配置双向 chap 验证

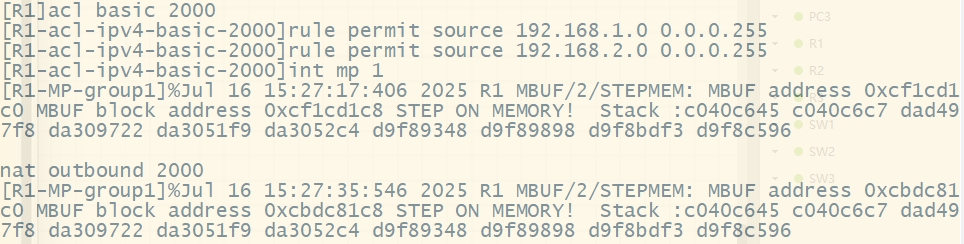

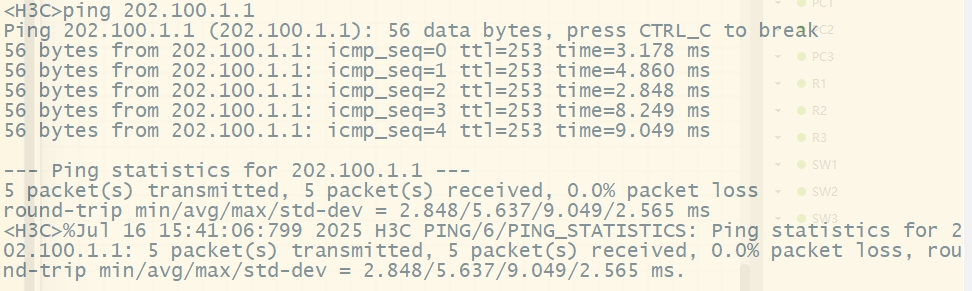

8.配置 EASY IP，只有业务网段 和 的数据流可以通过 R1 访问互联网 192.168.1.0/24192.168.2.0/24
9.R1 开启 TELNET 远程管理，使用用户abc登录，密码 abc，只允许技术部远程管理 R1

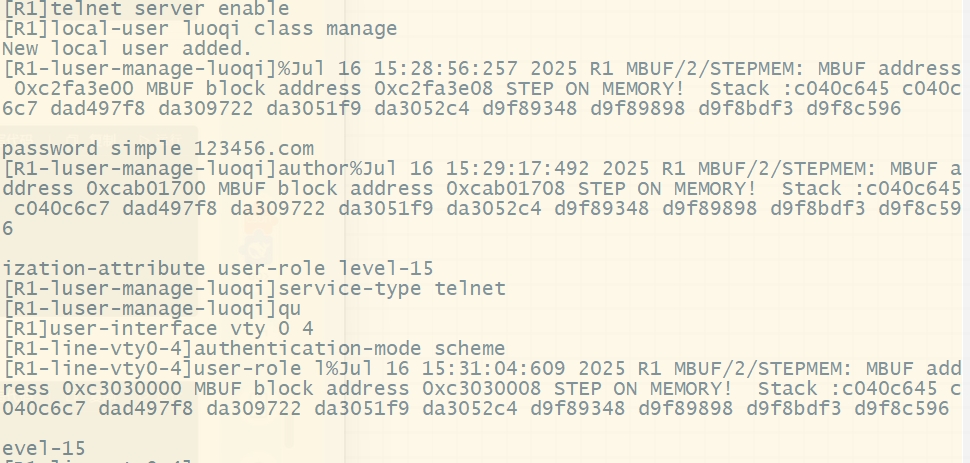

步骤一：在R1配置TELNET服务，注册账号
步骤二：限制除技术部门以外的地址远程管理R1

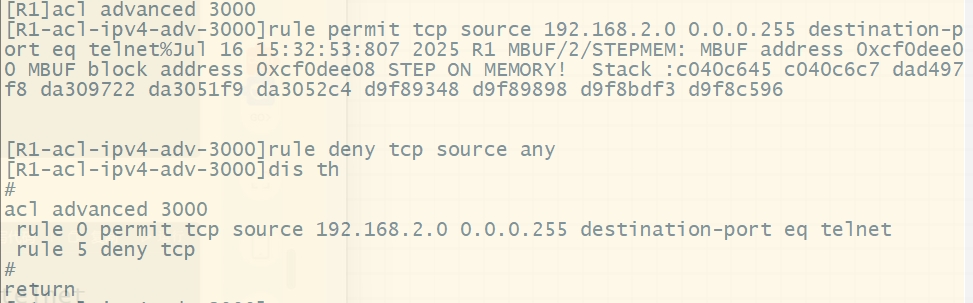

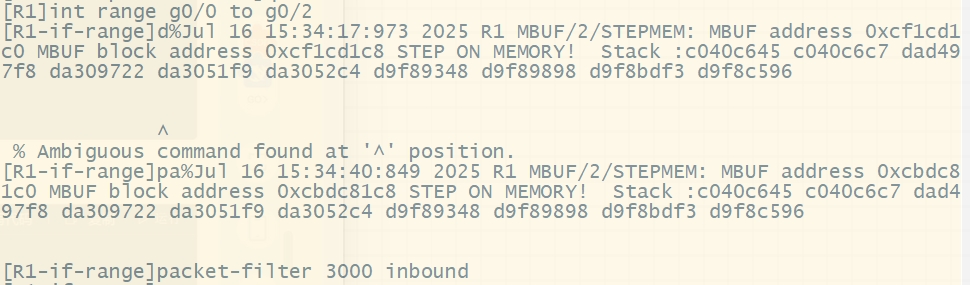

步骤三：在开启acl服务，在限制后，访问权限失效，就不能使用R1的telnet服务：
