风电箱变、风机、升压站等场景在线监测：助力电力系统稳定可靠运行
随着经济快速发展，电力需求激增，高压设备运行安全至关重要。温度异常是设备故障的关键表征：电气接触点因制造缺陷、污染、过载等因素导致接触电阻增大，持续发热可能引发熔断事故，造成重大损失。风电场箱变因高风能环境长期满负荷运行，易出现变压器过热、绝缘老化及电弧放电等问题，总烃超标与放电隐患威胁系统稳定。箱变作为风电系统核心设备，其故障可能导致大规模停电甚至爆炸起火，危及人身安全。运行中电缆接头故障、机构卡滞、凝露闪络等问题频发，急需通过温湿度在线监测及智能除湿技术，实现设备状态实时管控，为电力系统安全运行提供保障。我司研发的风电箱变、风机、升压站等场景在线监测方案能很好的解决上述问题。
项目结构
系统特点
弥补人工巡检的不足，减小人工维护成本；
征兆式报警，将事故消灭在萌芽阶段，防止事态的升级、恶化；
传感器采用无源无线温度传感器，正常环境使用寿命可10年；
传感器具备防水、耐高温、耐老化，并具备在强电磁环境下正常工作的特性。
现场通信设备可采用定向无线网络或移动互联网组网，可方便的将现场数据实时上传到网络服务器。
后台采用BS结构，联网的移动终端可实现随时随地监控的需要
实现全天24小时不间断在线监测，监测数据一越限即报警。
应用领域

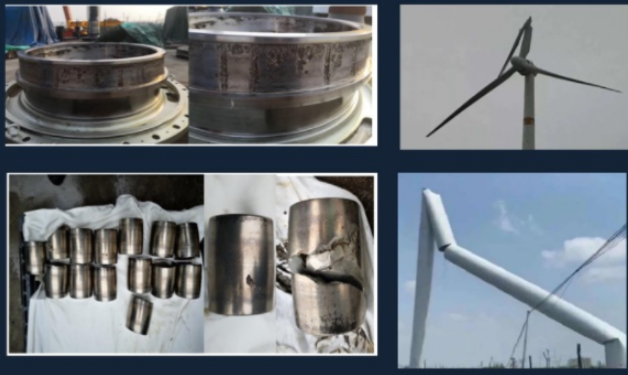

01 风电机组大部件运维
02 箱变及升压站易发热部位
高压架空线路隔离开关本体
配电变压器接头
高低压开关柜开关断路器动静触头
高底压开关柜母排及出线电缆接头

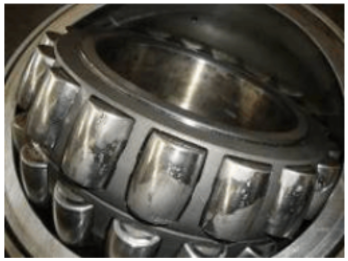

03 轴承故障

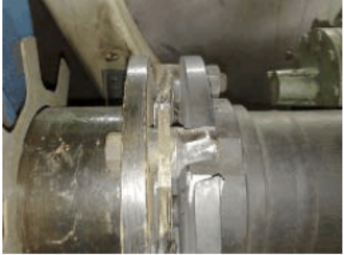

04 联轴器不对中
05 齿轮故障

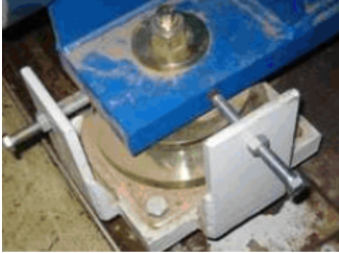

06 企基础松动
配置方案
01 风电机组测点配置方案
1.1风电机仓配置方案

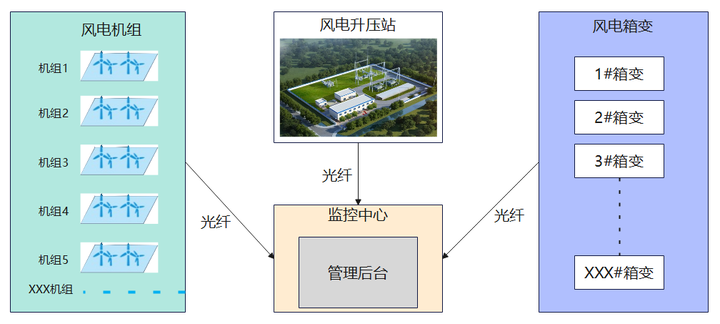

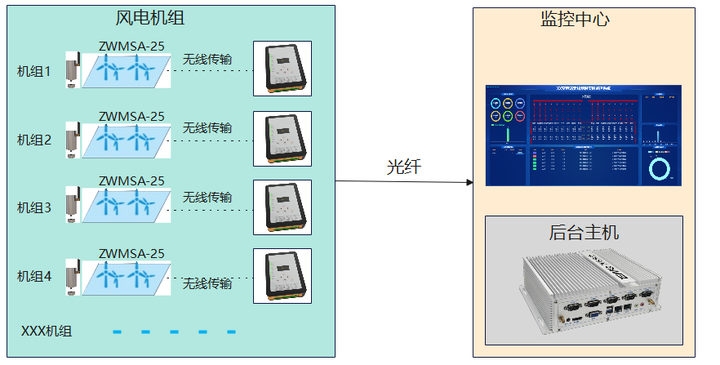

上图：风电机组测点配置网络图
在线监测测点部位的选择和测点采集参数的设置对在线监测的效果至关重要，需要对设备结构和设备监测有深厚理解，以下测点是我司根据多年现场经验配置的，具体的测点方案在实施时根据设备的安装空间可能需要做适当的调整。 以下是风电机组在线监测测点配置图：

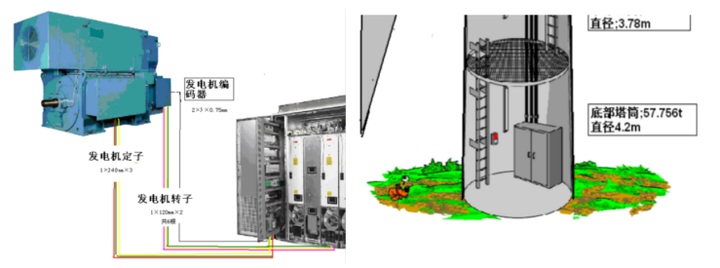

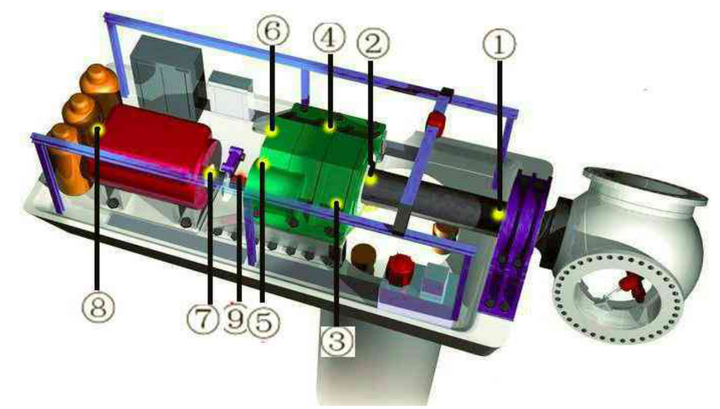

上图：风电机组测点配置图
1.2风电塔底配置方案

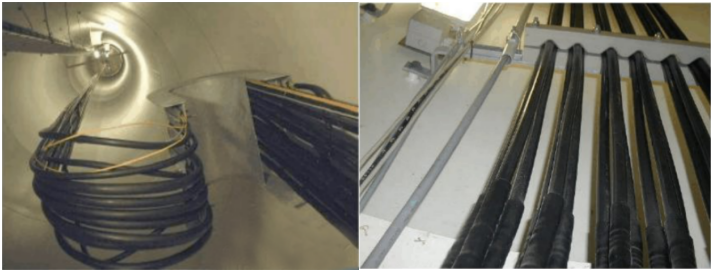

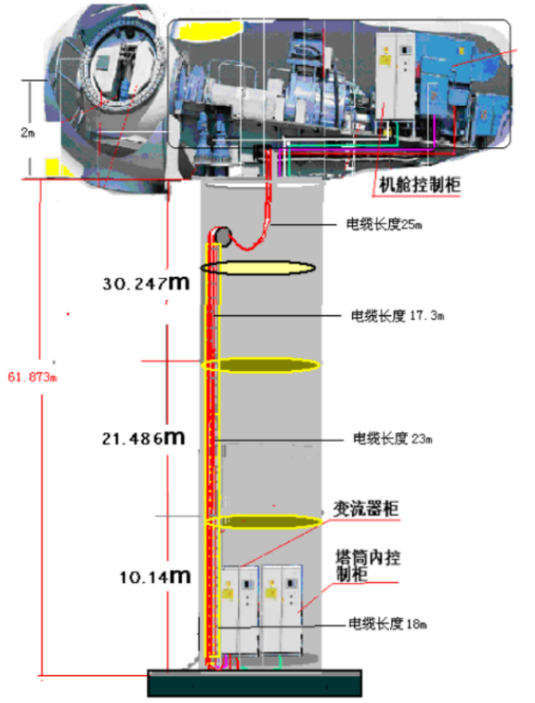

上图：塔筒内线路
上图：塔筒内控制柜、变流器柜
02 风电箱变测点配置方案

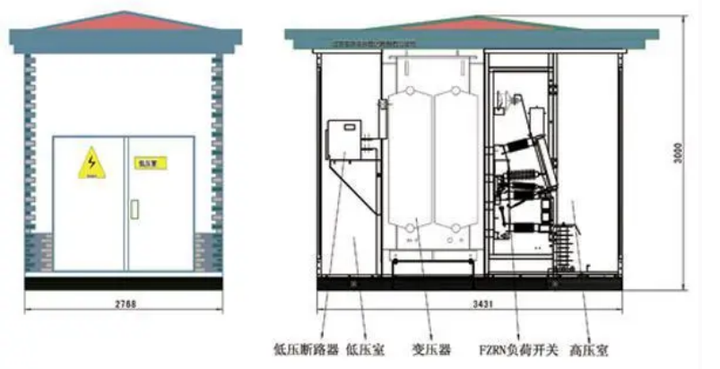

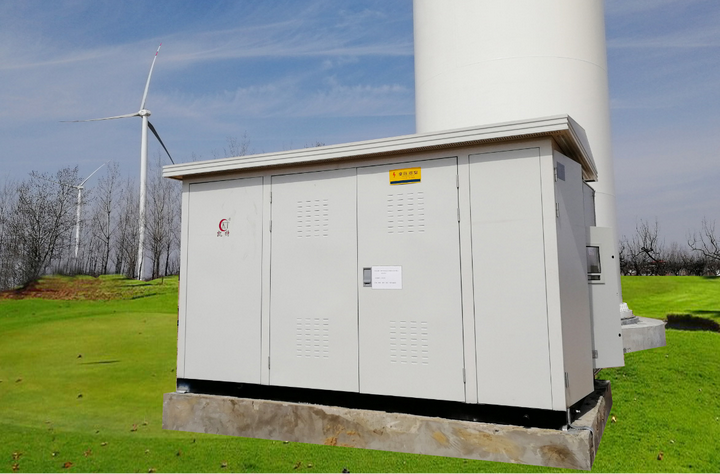

上图：风电箱变实景图
03 风电升压站测点配置方案

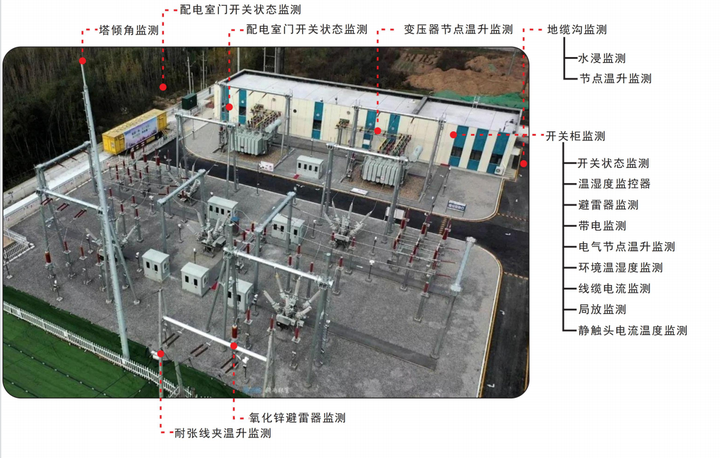

3.1升压站智能监测系统

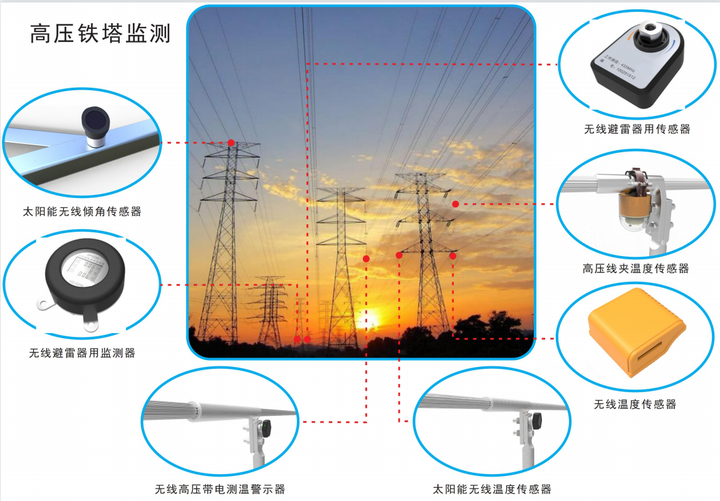

3.2高压铁塔监测

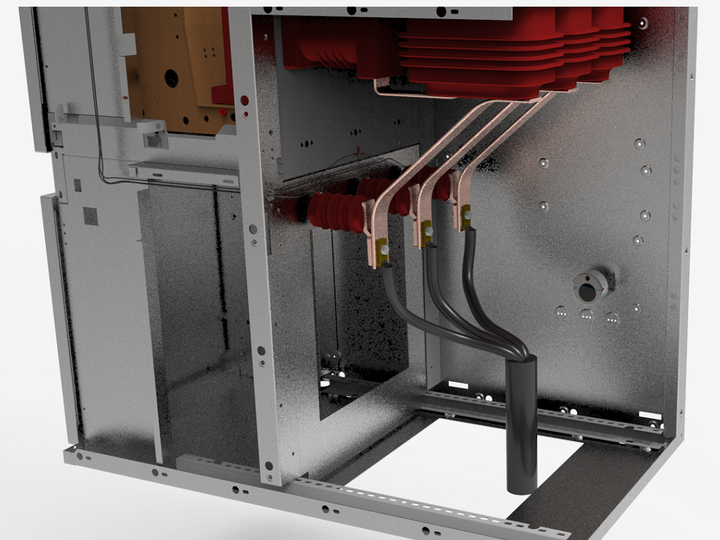

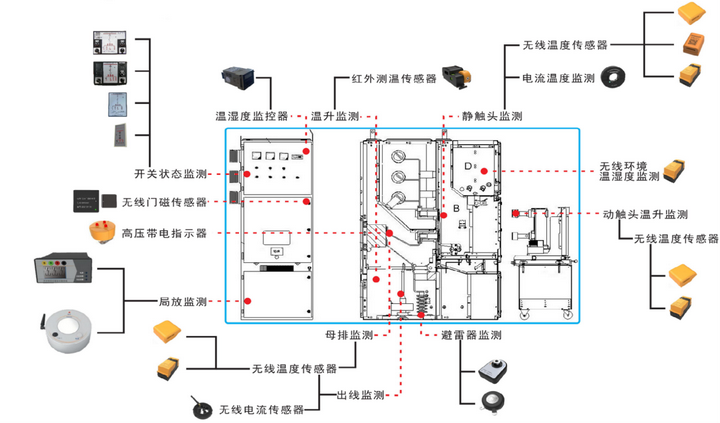

3.3升压站开关柜在线监测
添加图片注释，不超过 140 字（可选）

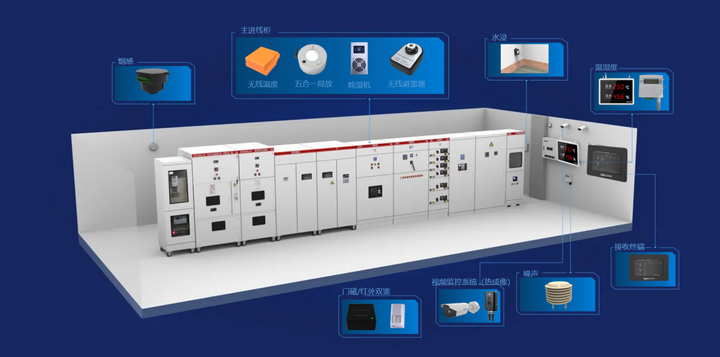

3.4升压站配电室在线监测
添加图片注释，不超过 140 字（可选）
系统设备构成 01 传感器部分 1.1无线温度传感器ZWMSA-04
添加图片注释，不超过 140 字（可选）
无源无线温度传感器广泛应用于高低压开关柜、环网柜触头、刀闸开关、高压电缆接头、干式变压器、低压大电流柜等电气设备的温度在线监测；我公司无源无线温度传感器避免使用电池所带来的局限，体积小巧，仅相当于传统传感器的一颗电池大小，可以安装在动触头等狭小的空间内，所以优先推荐安装动触头。

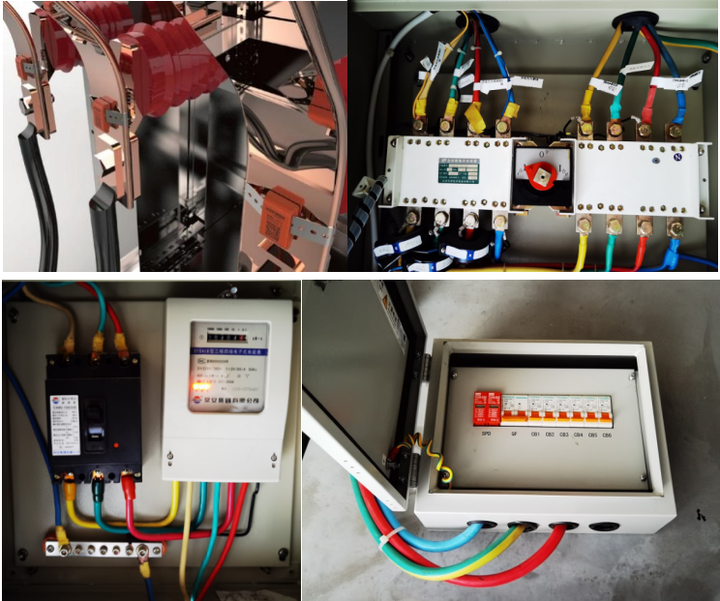

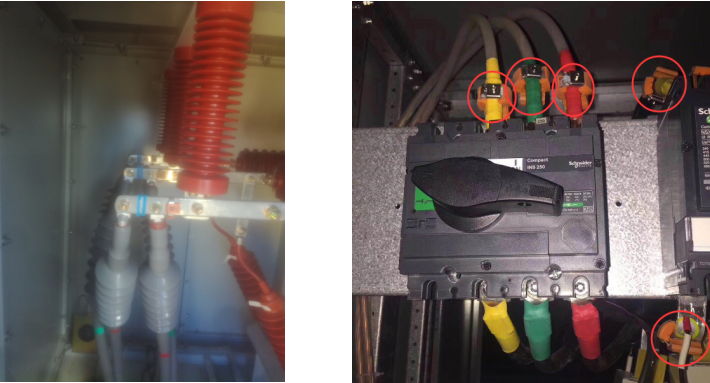

母排或进出线电缆安装示例
风电项目柜用测温安装示意图 低压开关进出线

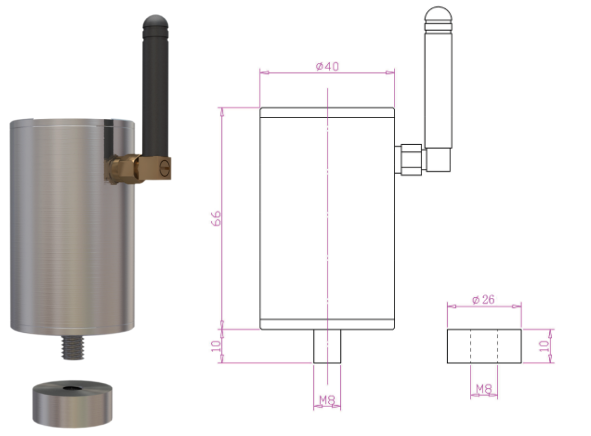

1.2机电设备无线传感器ZWMSA-25

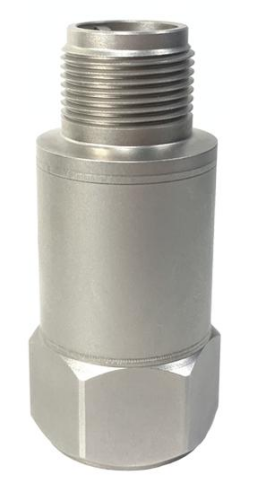

1.3震动传感器 ZWMSA-20
适用领域： 工业旋转机械（电动机、泵、离心机、压缩机、鼓风机等） 的齿轮、轴承的振动状态监测，应用于需要将振动信号连 接到市面上可购买到的现成电流回路监测设备（如记录仪、 报警器、PLC 上） 安装示意

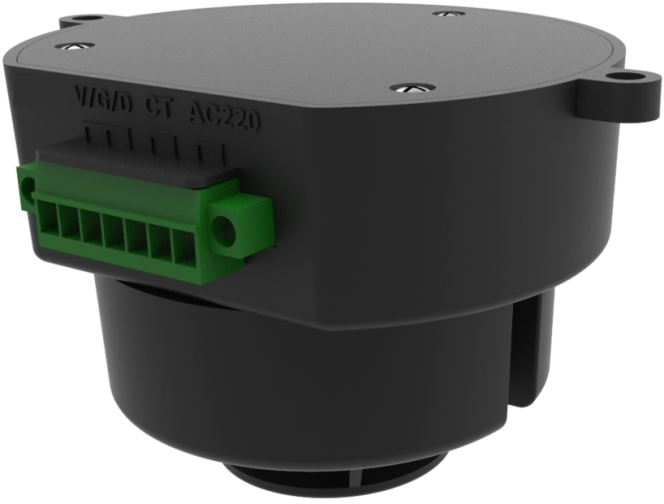

1.4地缆沟综合预警传感器ZWMSA-10B

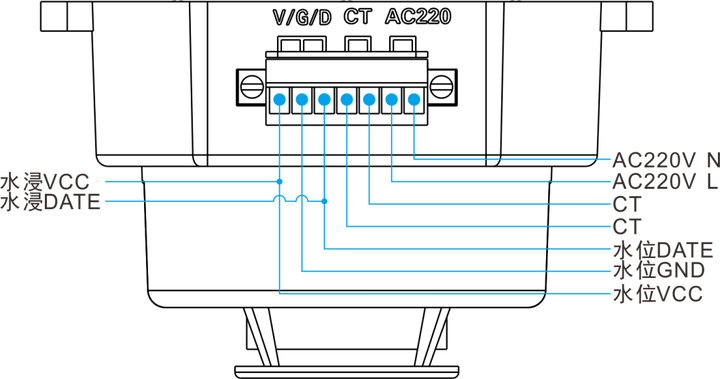

接线方式

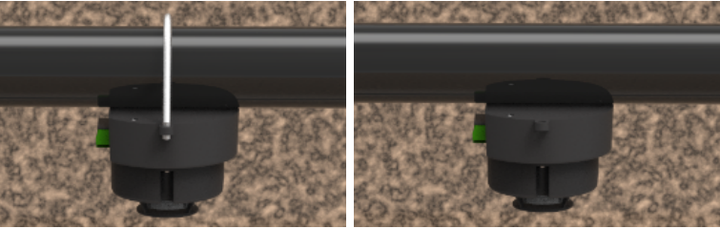

安装方式 交流220V供电：

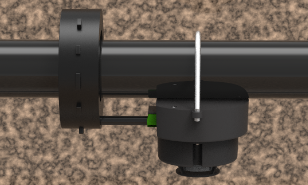

CT供电：
开关柜安装：

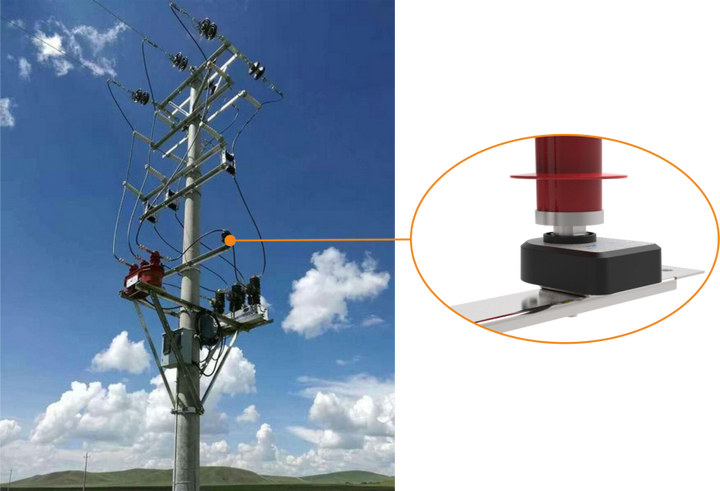

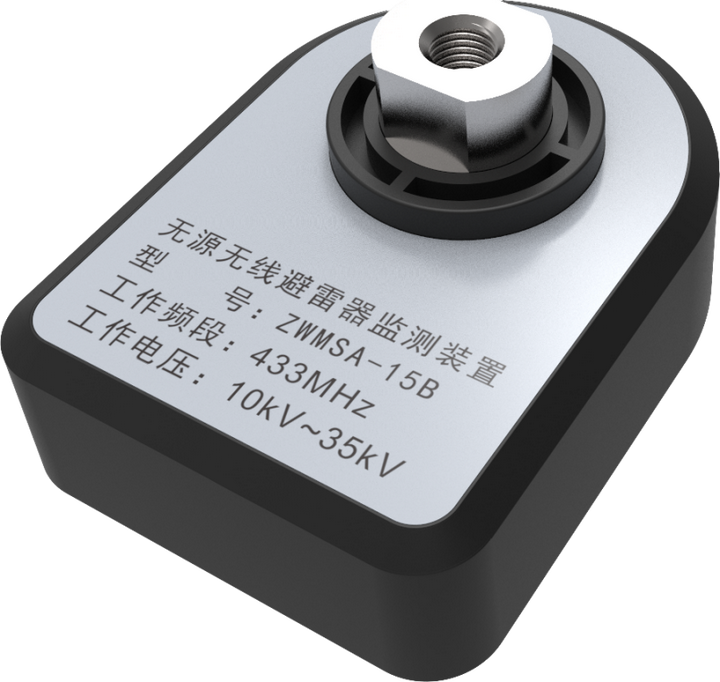

1.5无源无线避雷器用传感器ZWMTA-15B

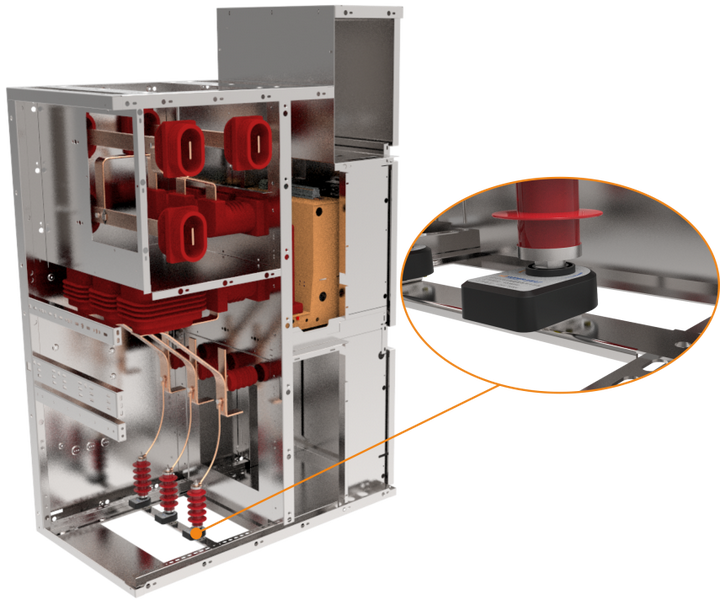

传感器高压端接氧化锌避雷器底座高压端，用螺栓和螺母固定；传感器接地端用螺栓和螺母固定在开关柜的接地板或者铁塔，从而接地。
1.6无线温湿度传感器ZWMSA-114
该产品采用超低功耗设计，数据校验等技术，安装方便、抗干扰能力强、工作可靠等特点。将采集到的温、湿度数据通过有线方式上传到主机，实现准确测量。

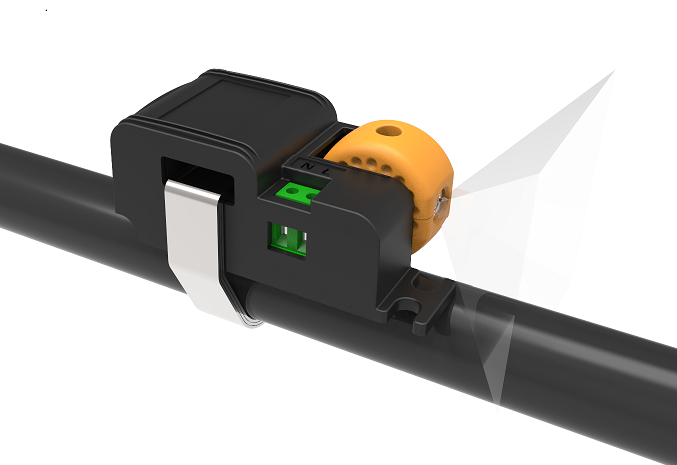

1.7无线红外温度传感器ZWMSA-05-V2

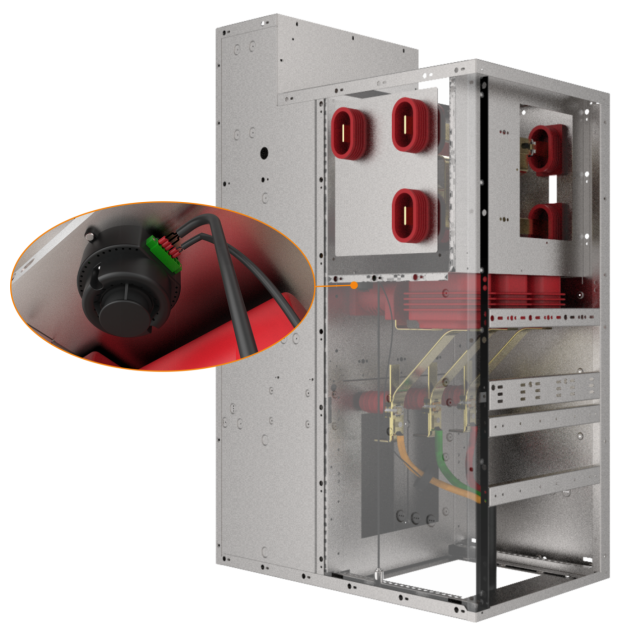

02 局放部分 五合一局放温湿度传感器
安装方式（吸附式）
03 智能除湿机部分

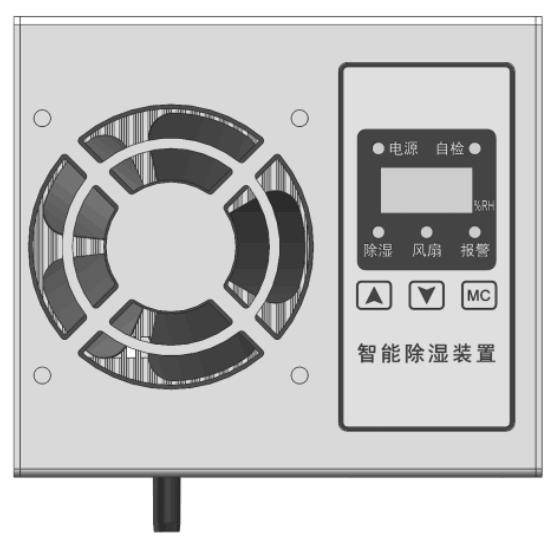

3.1智能除湿机 ZW-CS45、ZW-CS60
智能除湿装置广泛用于对湿度要求较高的配电柜、环网柜、开关柜、电气控制箱、箱式变电站等各种电力和通讯设备，能够有效地降低柜内环境气体的湿度， 以避免电子元器件表面结露，并且通过导流管排出柜外，降低绝缘器件的高压击穿风险，提高器件的可靠性，从根本上解决了电柜常见的湿度困扰。 安装方式
04 中继部分

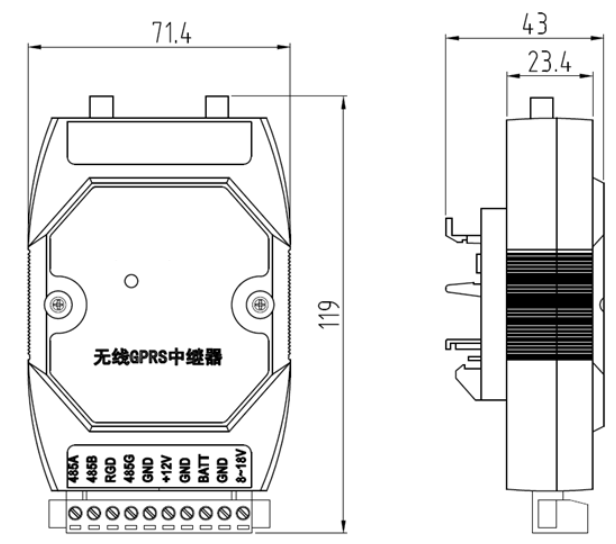

4.1无线GPRS中继器ZW1814
4.2网络通讯中继器 ZW1807-V2

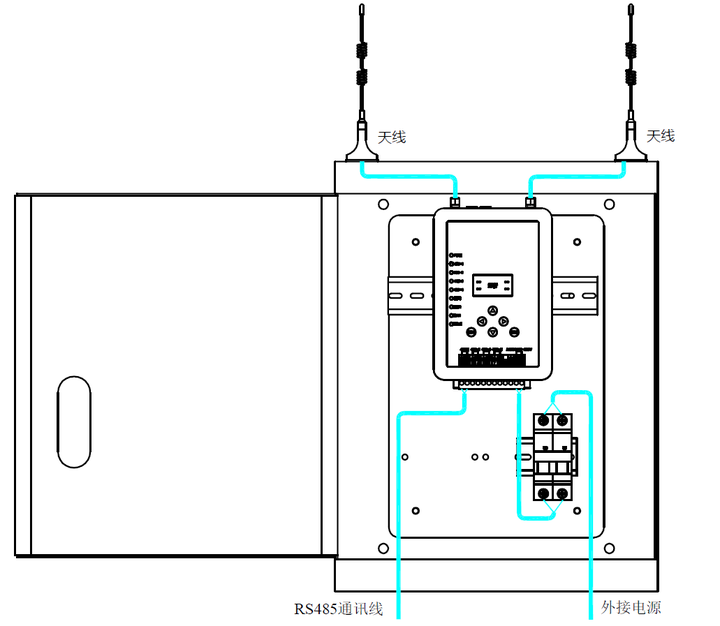

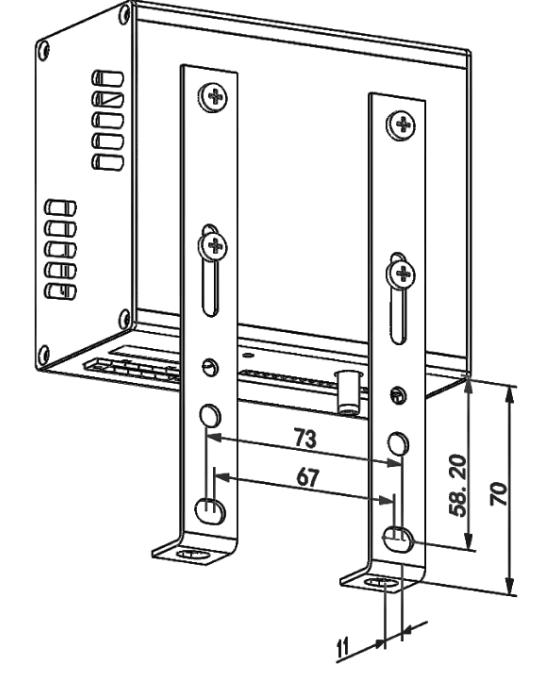

产品安装

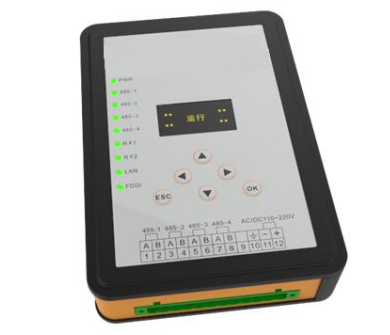

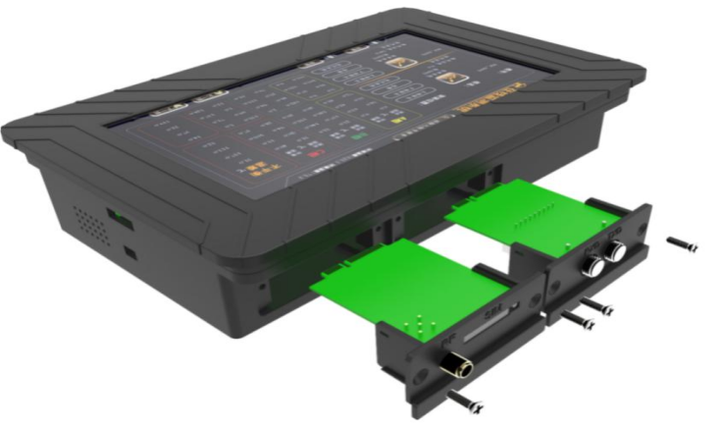

05 显示终端部分

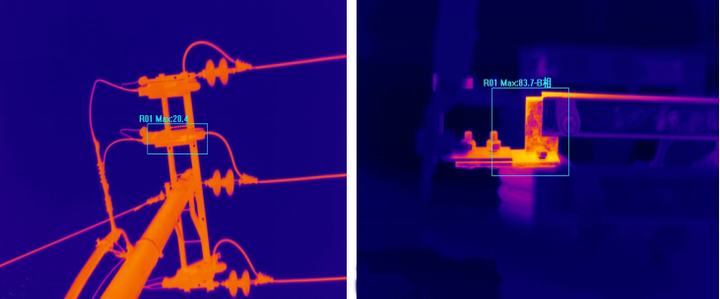

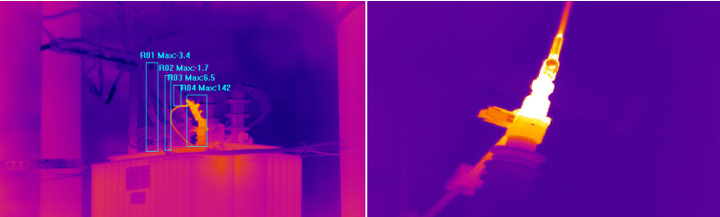

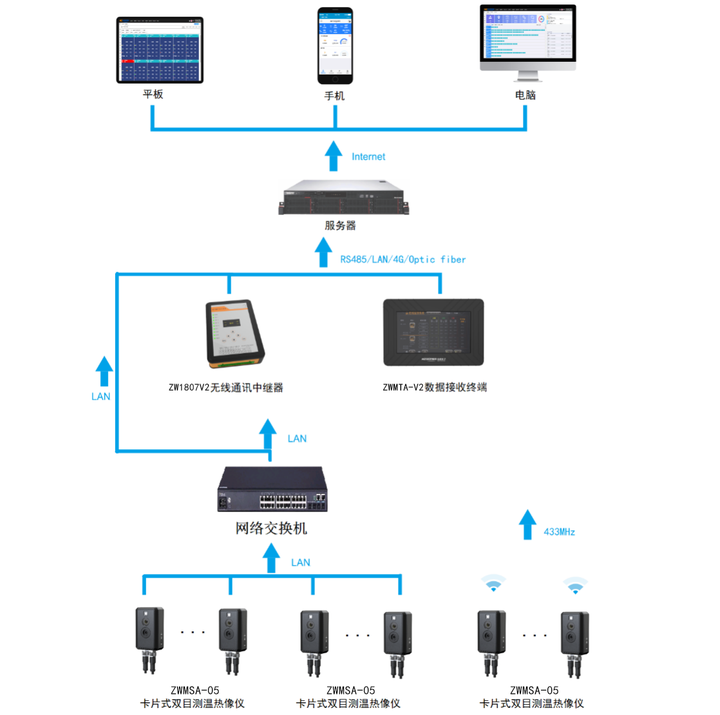

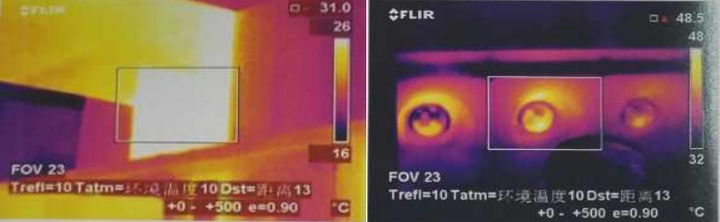

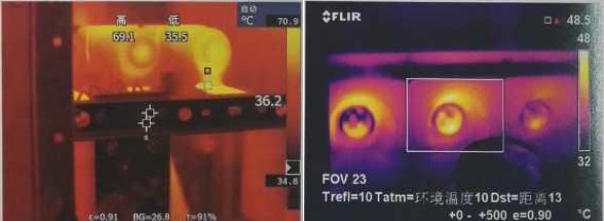

06 热成像

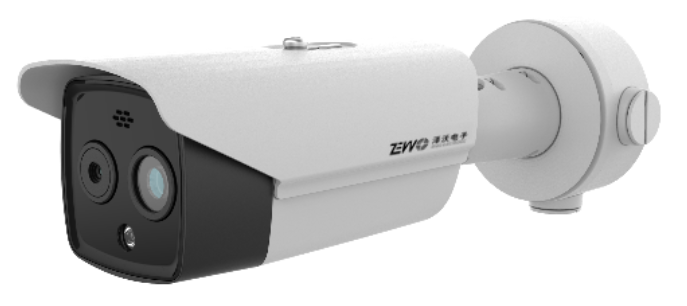

6.1视频监控系统（热成像）ZWMSA-T25
6.2卡片式双目测温热像仪ZWMSA-05
07 后台软件部分

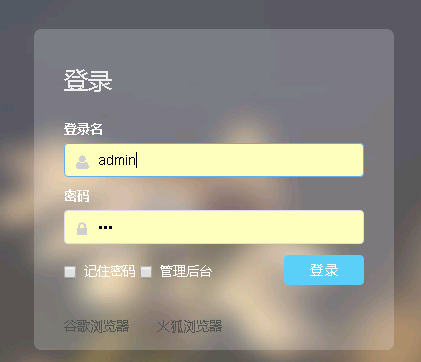

系统登录
无线测温详细图显示

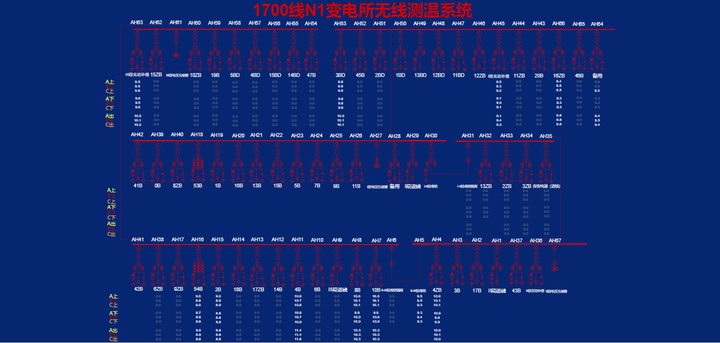

无线测温一次图监测

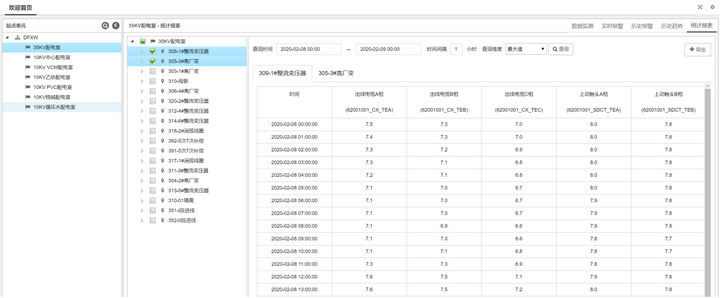

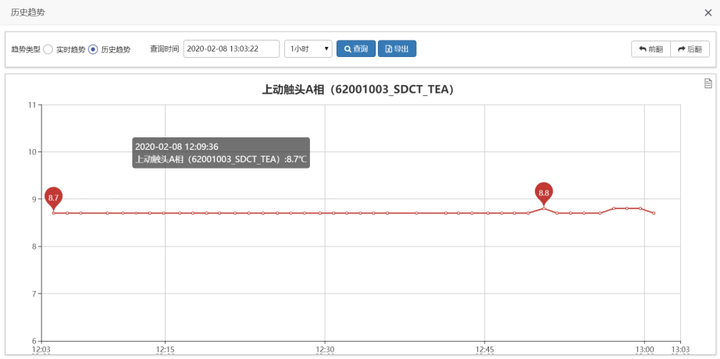

无线测温曲线图显示
无线测温实时报警

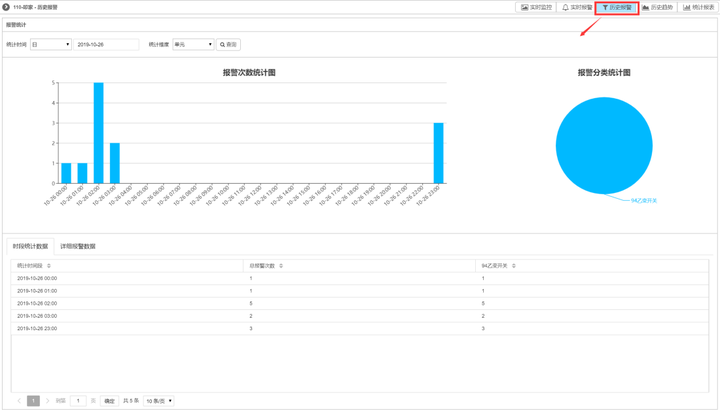

无线测温历史报警信息
测点数据导出界面

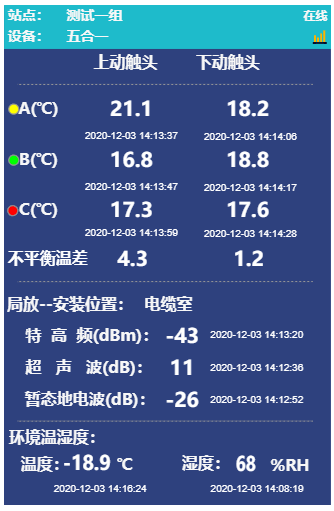

测温+局放监测详细信息界面，展示当前开关柜实时监测信息
