在工业自动化系统中，不同通信协议的设备互连常需借助协议转换网关。例如将支持EtherCAT协议的汇川伺服驱动器接入西门子Profinet网络时，需通过EtherCAT转Profinet网关模块（如XD-ECPNm20网关）实现数据互通。这类设备如同“协议翻译官”，在复杂的工业场景中架起数据传输的桥梁。

硬件连接与基础配置

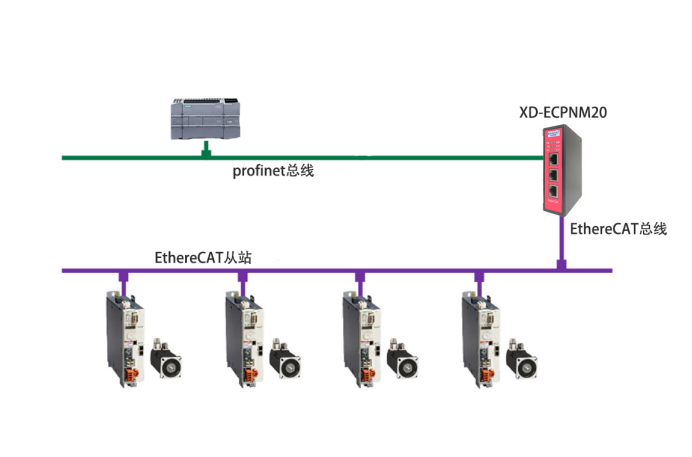

首先需确认硬件接线：将PLC的Profinet端口与网关的Profinet接口连接，再将网关的EtherCAT端口接入伺服驱动器的通信端子。

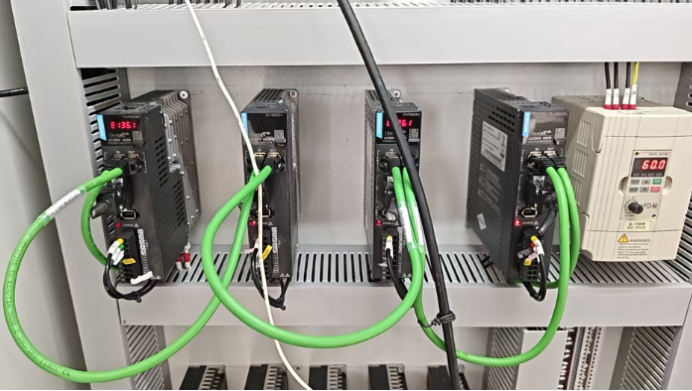

以汇川IS620N伺服为例，其支持七种伺服模式，而速度控制模式需通过报文配置实现。

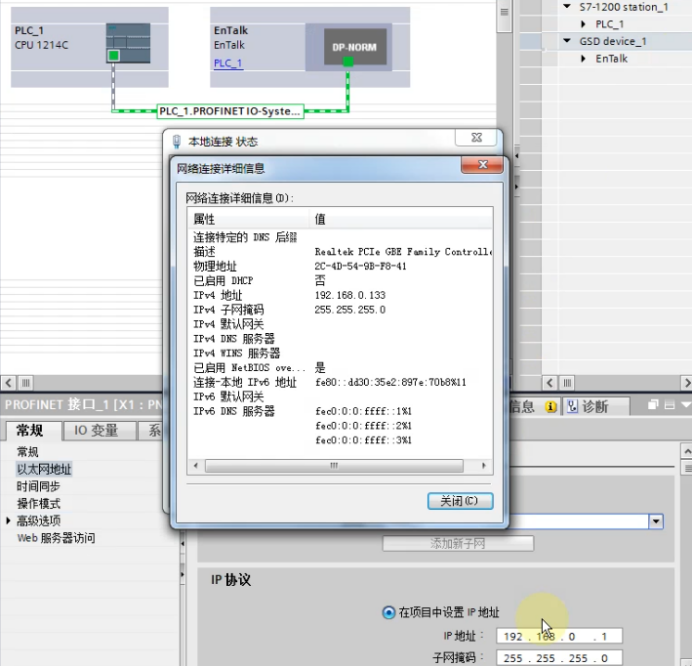

在网关配置软件中，需设置Profinet侧的网络参数（如IP地址、设备名称）

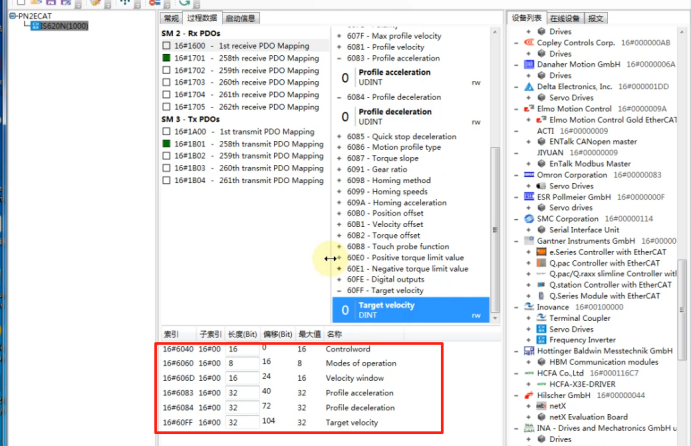

EtherCAT侧从站设备映射表，确保数据帧的对应关系。

速度控制模式的参数化设置

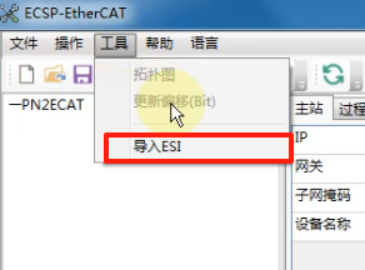

通过伺服的EDS文件导入EtherCAT转Profinet网关设备描述

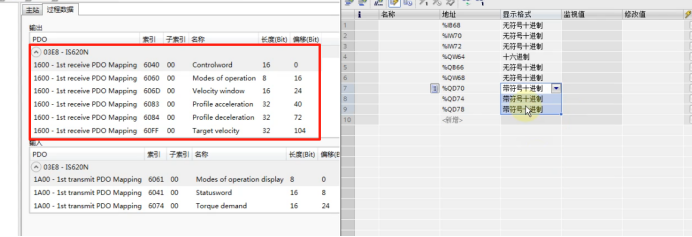

建立Profinet输入输出数据区与EtherCAT过程数据的映射关系。

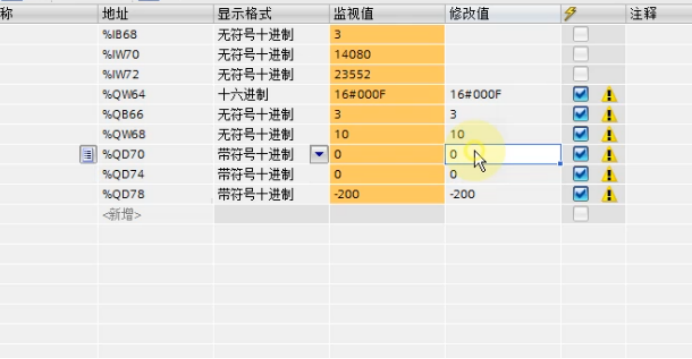

在PLC编程软件（如博途TIA Portal）中创建速度控制功能块，将目标速度值写入对应的输出地址。

通过上述步骤，设备维护人员可构建稳定可靠的EtherCAT转Profinet混合网络。速度控制模式的实际效果如同交响乐团的指挥棒——参数设置如同调音，硬件连接如同乐谱架设，最终在自动化设备的协奏中实现精准的速度响应。
