无人机EIS增稳技术要点分析

一、模块运行要点

1. 核心原理

EIS通过运动估计与补偿实现增稳：

运动估计：利用陀螺仪、加速度计检测无人机的角速度与线性加速度，结合IMU（惯性测量单元）数据计算摄像头的瞬时抖动轨迹。

帧内裁剪：以画面中心为基准，根据抖动方向反向平移图像，裁剪边缘区域补偿位移，输出稳定画面。

多传感器融合：部分系统结合视觉传感器（如光流）辅助运动检测，提升复杂场景下的精度。

2. 算法流程

姿态解算：将IMU原始数据转换为欧拉角（俯仰、横滚、偏航），构建云台期望角模型。

运动矢量生成：计算相邻帧间特征点位移，生成全局运动矢量。

动态裁切与补偿：结合陀螺仪数据与运动矢量，实时调整裁剪区域边界，确保画面平滑过渡。

3. 硬件协同

传感器模块：高精度MEMS陀螺仪（如6050系列）提供低延迟姿态数据。

恒温控制：部分高端云台配备加热片与保温层，维持陀螺仪工作温度稳定，避免温漂误差。

处理器要求：需支持实时图像处理（如FPGA或专用ISP芯片），处理延迟需低于20ms。

二、技术难点

1. 动态场景干扰

快速移动物体或背景变化可能导致运动估计错误，如将前景运动误判为抖动，造成画面跳跃。

解决方案：采用前景分割算法（如光流分割）区分主体运动与全局抖动。

2. 裁切与画质平衡

大幅抖动需更大裁剪范围（通常牺牲10-15%画面），导致分辨率损失与视野缩窄，尤其在广角镜头中显著。

挑战：需在抖动幅度与画质损失间动态优化裁切策略。

3. 多轴耦合干扰

无人机三轴运动（俯仰、横滚、偏航）存在耦合效应，传统PID控制易因变量耦合导致响应滞后或超调。

案例：实验显示，耦合干扰可使传统PID角度误差达1.9°，而ESO-PID算法可降至0.94°。

4. 极端环境适应性

温度敏感性：陀螺仪零偏稳定性易受温度影响（如-20℃至60℃环境），需恒温控制或温度补偿算法。

振动干扰：螺旋桨高频震动（100-500Hz）可能穿透机械减震系统，导致图像微颤。

三、技术要点与突破方向

1. 先进控制算法

ESO-PID复合控制：通过扩张状态观测器（ESO）实时估计并补偿角速度扰动，降低耦合效应。实验表明，相比传统PID，角度误差可减少50-69%。

自适应PID：根据负载重量与运动状态动态调整参数，避免电机过载或响应不足。

2. 硬件级优化

非接触式角度检测：以磁编码器替代电位器，通过磁通量变化计算电机转角，避免机械磨损与不同轴误差。

多级减速机构：采用铜钢齿轮组合（传动比1:2.34+1:4.09），提升大质量天线云台的扭矩精度。

3. 多模态增稳融合

EIS+OIS协同：部分高端机型（如Oppo旗舰手机）结合镜头光学防抖（OIS）与EIS，OIS补偿低频抖动，EIS处理高频晃动，综合提升稳定性。

机械云台辅助：两轴/三轴机械云台（如LOPOM YG001）承担基础增稳，EIS处理残余抖动，降低算法负荷。

4. 低延时传输与处理

ZipStream编码技术（如Axis摄像机）：动态调整码率，减少带宽占用，确保EIS处理后的高清视频实时传输。

专用ISP芯片：集成陀螺仪数据接口与图像处理单元，缩短数据通路延迟至毫秒级。

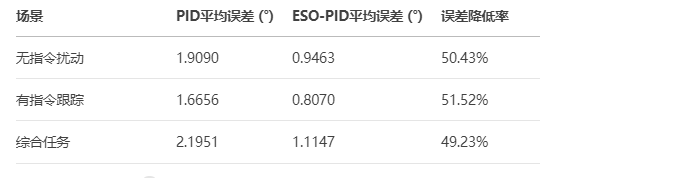

四、性能对比：传统PID vs ESO-PID算法
