【STM32项目】植物养护设计

news 2025/7/16 10:56:59



✌️✌️大家好，这里是5132单片机毕设设计项目分享，今天给大家分享的是基于《基于STM32的智能植物养护系统设计》。

目录

1、系统功能

2.1、硬件清单

2.2、功能介绍

2.3、控制模式

2、演示视频和实物

3、系统设计框图

4、软件设计流程图

5、原理图

6、主程序

7、总结

1、系统功能

2.1、硬件清单

STM32核心控制板 + OLED显示屏 + 光敏传感器 + 蜂鸣器 + 风扇 + 补光灯（LED） + 水泵（继电器控制） + 舵机（遮阳棚） + 温度传感器 + 土壤湿度传感器 + 二氧化碳传感器 + 蓝牙模块 + 4个按键 + 后备电池

2.2、功能介绍

（1）蓝牙模块：用于无线通信，通过手机APP连接（原文中通过“数字意识”APP），实现远程控制风扇、水泵、补光灯等设备，并在OLED显示屏上同步显示控制状态（如开关状态）。
（2）光敏传感器：检测环境光照强度，数据用于自动控制补光灯和遮阳棚（舵机）。
（3）温度传感器：检测环境温度，数据用于自动控制风扇（当温度过高时）。
（4）土壤湿度传感器：检测土壤湿度，数据用于自动控制水泵（当湿度过低时启动灌溉）。
（5）二氧化碳传感器：检测空气中二氧化碳浓度，数据用于触发蜂鸣器报警（当浓度过高时）。
（6）OLED显示屏：实时显示系统信息，包括时间、传感器数据（温度、土壤湿度、光照强度、二氧化碳浓度）及工作模式（手动、蓝牙、自动），并支持菜单导航。
（7）4个按键模块：在不同模式下提供控制功能：
第一个按键为确认键（在手动模式下控制风扇，在自动模式下用于阈值切换）；
第二个按键为菜单/模式切换键（用于切换手动、蓝牙、自动模式）；
第三个按键功能上下文相关（在手动模式下控制水泵，在自动模式下用于阈值加减操作）；
第四个按键为返回键（退出菜单或返回上级界面）。
（8）蜂鸣器：用于声音报警，当二氧化碳浓度超过设定阈值时自动触发。
（9）风扇：在自动模式下，当温度超过阈值时启动以降温；手动或蓝牙模式下可通过按键或APP直接控制。
（10）补光灯（LED）：在自动模式下，当光照强度低于设定阈值时开启以补光；手动或蓝牙模式下可通过按键或APP直接控制。
（11）水泵（继电器控制）：用于植物灌溉，在自动模式下，当土壤湿度低于设定阈值时自动启动；手动或蓝牙模式下可通过按键或APP直接控制（继电器打开时绿灯亮起）。
（12）舵机（遮阳棚）：控制遮阳棚（可安装纸片模拟），在自动模式下，当光照强度超过设定阈值时自动开启以遮阳；手动或蓝牙模式下可通过APP控制。
（13）STM32核心控制板（STM32F103C8T6）：作为系统主控制器，处理所有传感器数据、执行控制逻辑（如阈值比较），并协调外设（如显示屏、按键、执行器）。
（14）后备电池：用于为系统时钟供电，确保上电后时间数据保持准确。

2.3、控制模式

系统支持三种工作模式，通过第二个按键（菜单/模式切换键）进行切换：
（1）蓝牙模式（远程控制）：上电后可通过蓝牙模块连接手机APP（原文中APP名称为“数字意识”），实现远程控制风扇、水泵、补光灯、遮阳棚（舵机）等设备，并实时查看OLED显示屏上的传感器数据（温度、土壤湿度、光照强度、二氧化碳浓度）。
（2）手动模式：通过按键直接控制外设：
第一个按键控制风扇开关；
第三个按键控制水泵开关（继电器状态在OLED显示）；
第三个按键控制补光灯开关；
第四个按键用于返回上级菜单。
（操作时无需长按，原文未提及延迟处理）。
（3）自动模式：系统根据传感器检测值与设定阈值的比较自动执行动作，支持通过按键调整阈值（第一个按键切换阈值类型，第二个按键增加阈值，第三个按键减少阈值）：
温度 > 阈值时启动风扇（例如，温度 > 30°C）；
二氧化碳浓度 > 阈值时触发蜂鸣器报警（例如，二氧化碳 > 500 ppm，正常空气为350 ppm）；
土壤湿度 < 阈值时启动水泵（例如，土壤湿度 < 39%）；
光照强度 < 阈值时开启补光灯（例如，光照强度 < 59 lux）；
光照强度 > 阈值时开启舵机（遮阳棚）（例如，光照强度 > 59 lux）。

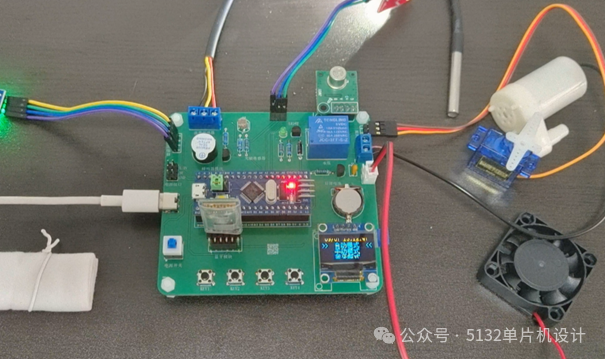

2、演示视频和实物

基于STM32的植物养护系统设计（加入了菜单）

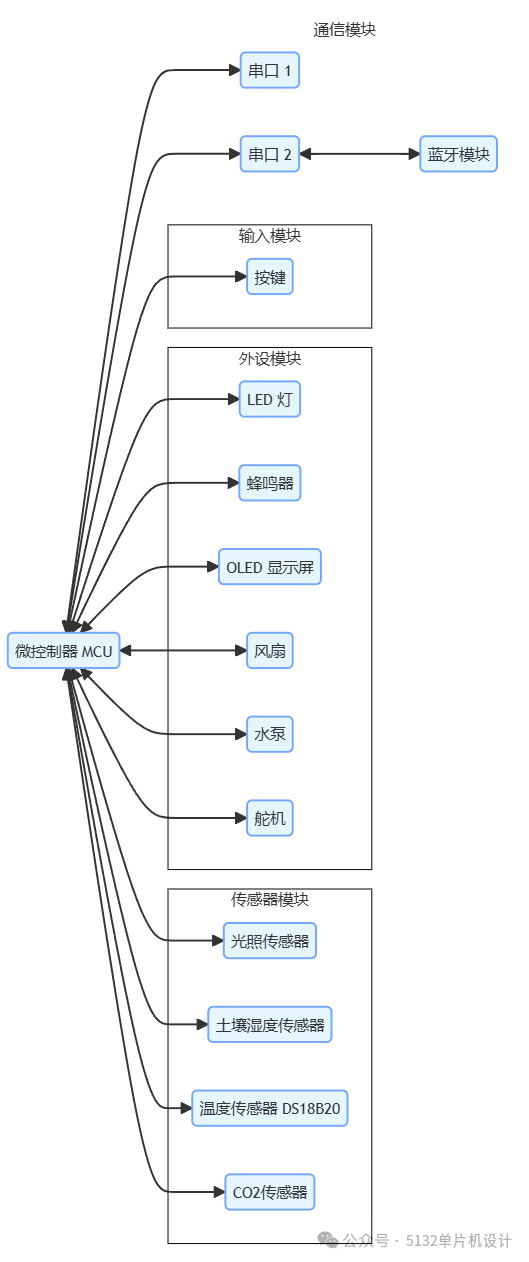

3、系统设计框图

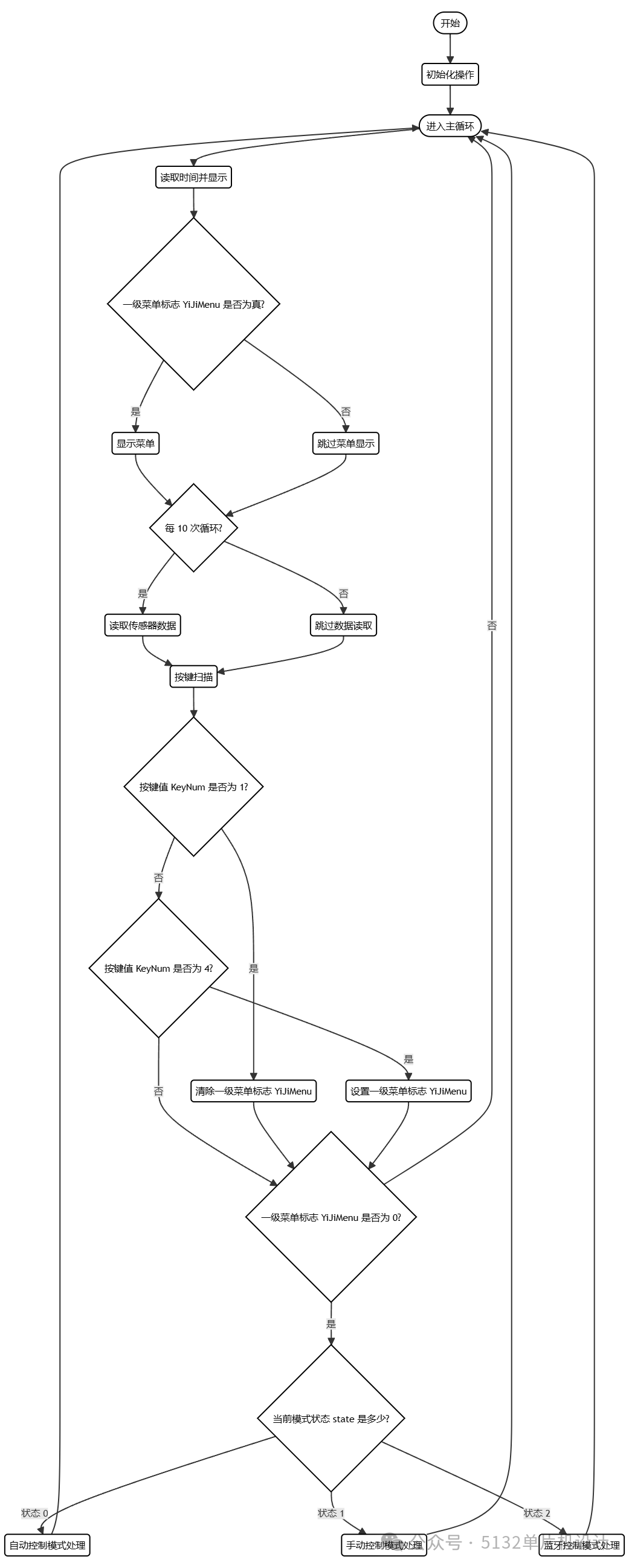

4、软件设计流程图

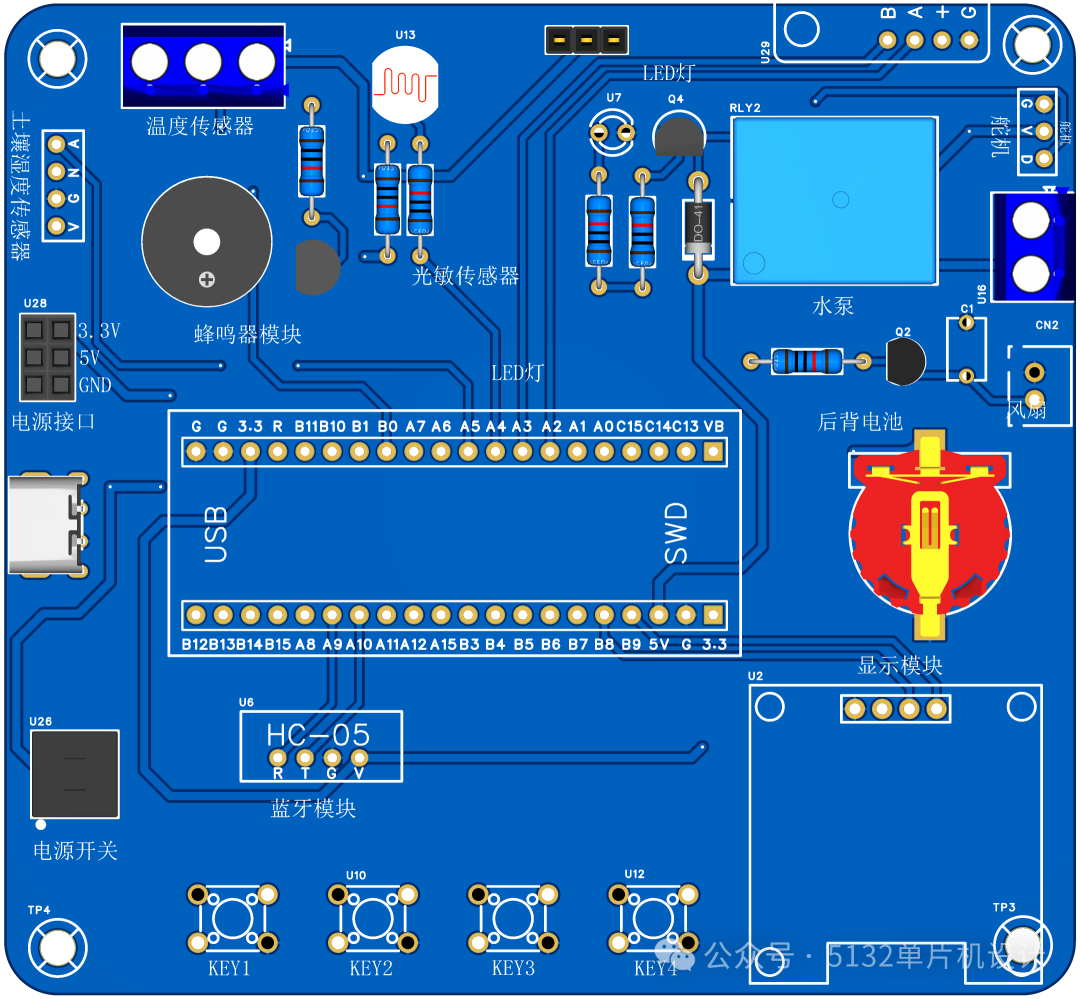

5、原理图

6、主程序

#include "sys.h"                //头文件
/***********************************************************************************************
同学好！我们是5132单片机设计，定制单片机设计，实物和说明书均可定制，欢迎大家咨询。VX：lwfw123456789
其他项目演示视频和说明请大家移步哔哩哔哩、CSDN和公众号等。
淘宝：5132单片机设计
哔哩哔哩：5132单片机设计
CSDN：    5132单片机设计
公众号：  5132单片机设计
抖音  ：  5132单片机设计
小红书：  5132单片机设计
咸鱼：    5132单片机设计
************************************************************************************************/
#include "main.h"
int main(void)
{NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2); //设置NVIC中断分组2:2位抢占优先级，2位响应优先级delay_init();      //延时函数初始化LED_Init();            //初始化与LED连接的硬件接口Buzzer_Init();             //下面为外设初始化OLED_Init();Key_Init();AD_Init();Serial_Init();   //串口1初始化MyRTC_Init();Servo_Init();     //舵机初始化，并设置舵机初始角度USART2_Config();while (1){TimeRead();if (YiJiMenu) menu();if (t % 10 == 0)                                         //读取传感器信息{sensor.Guang = AD_GetValue(ADC_Channel_4);    //光敏传感器     PA4if (sensor.Guang > 4000)sensor.Guang = 4000;sensor.Guang = (u8)(100 - (sensor.Guang / 40));sensor.Tu_Humi = AD_GetValue(ADC_Channel_5);    //土壤传感器     PA5if (sensor.Tu_Humi > 4000)sensor.Tu_Humi = 4000;sensor.Tu_Humi = (u8)(100 - (sensor.Tu_Humi / 40));temperature = DS18B20_Get_Temp();CO2GetData(&co2);}t++;KeyNum = Key_GetNum();                                    //按键扫描if (KeyNum == 1)                       //确认键{qingping = 0;delay_ms(20);if (KeyNum == 1){YiJiMenu = 0;}}if (KeyNum == 4)            //返回键{qingping = 0;delay_ms(20);if (KeyNum == 4){YiJiMenu = 1;}}if (YiJiMenu == 0){switch (state){case 0:{if (qingping == 0){OLED_Clear();qingping = 1;}zhidong();ChuanGan();}break;case 1:{if (qingping == 0){OLED_Clear();qingping = 1;}shoudong();}break;case 2:{if (qingping == 0){OLED_Clear();qingping = 1;}LanYa();}break;}}}
}void menu()                 //菜单
{if (qingping == 0){OLED_Clear();qingping = 1;}if (KeyNum == 2){delay_ms(20);if (KeyNum == 2){state++;if (state > Mode - 1){state = 0;}}}switch (state){case 0:{OLED_ShowString(2, 1, ">>");OLED_ShowString(2, 15, "<<");OLED_ShowString(3, 1, "  ");OLED_ShowString(3, 15, "  ");OLED_ShowString(4, 1, "  ");OLED_ShowString(4, 15, "  ");OLED_ShowChinese(2, 3, 51);OLED_ShowChinese(2, 4, 52);OLED_ShowChinese(2, 5, 8);OLED_ShowChinese(2, 6, 9);OLED_ShowChinese(3, 3, 18);OLED_ShowChinese(3, 4, 52);OLED_ShowChinese(3, 5, 8);OLED_ShowChinese(3, 6, 9);OLED_ShowChinese(4, 3, 69);OLED_ShowChinese(4, 4, 70);OLED_ShowChinese(4, 5, 8);OLED_ShowChinese(4, 6, 9);}break;case 1:{OLED_ShowString(2, 1, "  ");OLED_ShowString(2, 15, "  ");OLED_ShowString(3, 1, ">>");OLED_ShowString(3, 15, "<<");OLED_ShowString(4, 1, "  ");OLED_ShowString(4, 15, "  ");OLED_ShowChinese(2, 3, 51);OLED_ShowChinese(2, 4, 52);OLED_ShowChinese(2, 5, 8);OLED_ShowChinese(2, 6, 9);OLED_ShowChinese(3, 3, 18);OLED_ShowChinese(3, 4, 52);OLED_ShowChinese(3, 5, 8);OLED_ShowChinese(3, 6, 9);OLED_ShowChinese(4, 3, 69);OLED_ShowChinese(4, 4, 70);OLED_ShowChinese(4, 5, 8);OLED_ShowChinese(4, 6, 9);}break;case 2:{OLED_ShowString(2, 1, "  ");OLED_ShowString(3, 1, "  ");OLED_ShowString(2, 15, "  ");OLED_ShowString(3, 15, "  ");OLED_ShowString(4, 1, ">>");OLED_ShowString(4, 15, "<<");OLED_ShowChinese(2, 3, 51);OLED_ShowChinese(2, 4, 52);OLED_ShowChinese(2, 5, 8);OLED_ShowChinese(2, 6, 9);OLED_ShowChinese(3, 3, 18);OLED_ShowChinese(3, 4, 52);OLED_ShowChinese(3, 5, 8);OLED_ShowChinese(3, 6, 9);OLED_ShowChinese(4, 3, 69);OLED_ShowChinese(4, 4, 70);OLED_ShowChinese(4, 5, 8);OLED_ShowChinese(4, 6, 9);}break;case 3:{OLED_ShowString(2, 1, "  ");OLED_ShowString(3, 1, "  ");OLED_ShowString(2, 15, "  ");OLED_ShowString(3, 15, "  ");OLED_ShowString(4, 1, ">>");OLED_ShowString(4, 15, "<<");OLED_ShowChinese(2, 3, 18);OLED_ShowChinese(2, 4, 52);OLED_ShowChinese(2, 5, 8);OLED_ShowChinese(2, 6, 9);OLED_ShowChinese(3, 3, 57);OLED_ShowChinese(3, 4, 58);OLED_ShowChinese(3, 5, 8);OLED_ShowChinese(3, 6, 9);OLED_ShowChinese(4, 3, 61);OLED_ShowChinese(4, 4, 62);OLED_ShowChinese(4, 5, 8);OLED_ShowChinese(4, 6, 9);}break;}
}void shoudong()
{OLED_ShowString(2, 1, "FengShan:");OLED_ShowString(3, 1, "Shui Ben:");OLED_ShowString(4, 1, "LED:");if (KeyNum == 1)        //按键{delay_ms(20);if (KeyNum == 1){state2++;if (state2 > 1){state2 = 0;}}}if (state2 == 0){FengShan_ON();OLED_ShowString(2, 10, "ON ");}if (state2 == 1){FengShan_OFF();OLED_ShowString(2, 10, "OFF");}if (KeyNum == 2)        //按键{delay_ms(20);if (KeyNum == 2){state2_1++;if (state2_1 > 1){state2_1 = 0;}}}if (state2_1 == 1){ShuiBen_ON();OLED_ShowString(3, 10, "ON ");}if (state2_1 == 0){ShuiBen_OFF();OLED_ShowString(3, 10, "OFF");}if (KeyNum == 3)        //按键{delay_ms(20);if (KeyNum == 3){state2_2++;if (state2_2 > 1){state2_2 = 0;}}}if (state2_2 == 1){LED_ON();OLED_ShowString(4, 10, "ON ");}if (state2_2 == 0){LED_OFF();OLED_ShowString(4, 10, "OFF");}}
void zhidong()
{if (sensor.Tu_Humi < sensor.Tu_Humi_Yu){ShuiBen_ON();}else{ShuiBen_OFF();}if (temperature > temperature_Yu){FengShan_ON();}else{FengShan_OFF();}if (sensor.Guang < sensor.Guang_Yu){LED_ON();Servo_SetAngle(0);//外设操作}else{LED_OFF(); Servo_SetAngle(90);//外设操作}if (co2< 500){Buzzer_OFF();}else{Buzzer_ON();}if (KeyNum == 1)                          //自动模式下PB0按键控制阈值切换{delay_ms(20);if (KeyNum == 1){state3++;if (state3 > 2){state3 = 0;}}}if (state3 == 1){if (KeyNum == 2)temperature_Yu += 10;       //光照强度上限加if (KeyNum == 3)temperature_Yu -= 10;          //光照强度上限减}if (state3 == 2){if (KeyNum == 2)sensor.Tu_Humi_Yu++;if (KeyNum == 3)sensor.Tu_Humi_Yu--;}if (state3 == 0){if (KeyNum == 2)sensor.Guang_Yu++;if (KeyNum == 3)sensor.Guang_Yu--;}
}void LanYa()
{OLED_ShowString(2, 1, "FengShan:");OLED_ShowString(3, 1, "Shui Ben:");OLED_ShowString(4, 1, "LED:");if (Serial_GetRxFlag() == 1){RxData = Serial_GetRxData();     //蓝牙接收switch (RxData){case 1:state2++;if (state2 > 1){state2 = 0;}break;case 2:state2_1++;if (state2_1 > 1){state2_1 = 0;}break;case 3:state2_2++;if (state2_2 > 1){state2_2 = 0;}break;default:break;}}if (state2 == 0){FengShan_ON();OLED_ShowString(2, 10, "ON ");}if (state2 == 1){FengShan_OFF();OLED_ShowString(2, 10, "OFF");}if (state2_1 == 1){ShuiBen_ON();OLED_ShowString(3, 10, "ON ");}if (state2_1 == 0){ShuiBen_OFF();OLED_ShowString(3, 10, "OFF");}if (state2_2 == 1){LED_ON();OLED_ShowString(4, 10, "ON ");}if (state2_2 == 0){LED_OFF();OLED_ShowString(4, 10, "OFF");}
}void ChuanGan()
{OLED_ShowChinese(3, 1, 63);OLED_ShowChinese(3, 2, 65);OLED_ShowString(3, 5, ":");OLED_ShowNum(3, 6, sensor.Tu_Humi, 2);OLED_ShowString(3, 8, "%");OLED_ShowChinese(2, 1, 26);OLED_ShowChinese(2, 2, 28);OLED_ShowString(2, 5, ":");if (temperature < 0){OLED_ShowString(2, 6, "-");     //显示负号temperature = -temperature;                 //转为正数}else OLED_ShowString(2, 6, "+");        //去掉负号OLED_ShowNum(2, 7, temperature / 10, 2);OLED_ShowString(2, 9, ".");OLED_ShowNum(2, 10, temperature % 10, 1);OLED_ShowNum(2, 12, co2, 4);OLED_ShowChinese(3, 5, 4);OLED_ShowChinese(3, 6, 6);OLED_ShowString(3, 13, ":");OLED_ShowNum(3, 14, sensor.Guang, 2);OLED_ShowChinese(4, 1, 67);OLED_ShowChinese(4, 2, 68);OLED_ShowString(4, 5, ":");OLED_ShowNum(4, 6, temperature_Yu / 10, 2);OLED_ShowNum(4, 9, sensor.Tu_Humi_Yu, 2);OLED_ShowNum(4, 12, sensor.Guang_Yu, 2);
}void TimeRead()
{MyRTC_ReadTime();OLED_ShowNum(1, 2, MyRTC_Time[1], 2);    //时OLED_ShowString(1, 4, "/");OLED_ShowNum(1, 5, MyRTC_Time[2], 2);    //分OLED_ShowNum(1, 8, MyRTC_Time[3], 2);    //时OLED_ShowString(1, 10, ":");OLED_ShowNum(1, 11, MyRTC_Time[4], 2);    //分OLED_ShowString(1, 13, ":");OLED_ShowNum(1, 14, MyRTC_Time[5], 2);   //秒
}

7、总结

本文设计了一款基于STM32的智能火灾报警系统，采用STM32F103C8T6作为主控芯片，集成温湿度、烟雾、火焰等传感器，实现环境监测与火灾预警功能。系统具备自动、手动、远程三种控制模式：自动模式下通过传感器数据触发喷水灭火、排风等联动操作；手动模式支持按键直接控制设备；远程模式通过ESP8266连接阿里云平台实现手机APP远程监控。系统还包含OLED显示、声光报警、后备电源等功能模块，通过模块化程序设计实现了火灾检测、报警和联动控制的完整解决方案。该设计具有实用性强、响应快速、操作灵活等特点。
