408第二季 - 组成原理 - 指令的寻址方式

在开始CPU这位神人之前，先看一看指令系统的小知识点

指令集

RISC 通用寄存器多啊，组合逻辑控制啊，指令定长啊，流水线也是必须要实现的啊

CPU

组成部件

然后他们作用

简单看看哪些寄存器是小透明，不，认真看看

指令周期

取指周期和后面的 就是 机器周期

一个机器周期 就是若干个 时钟周期

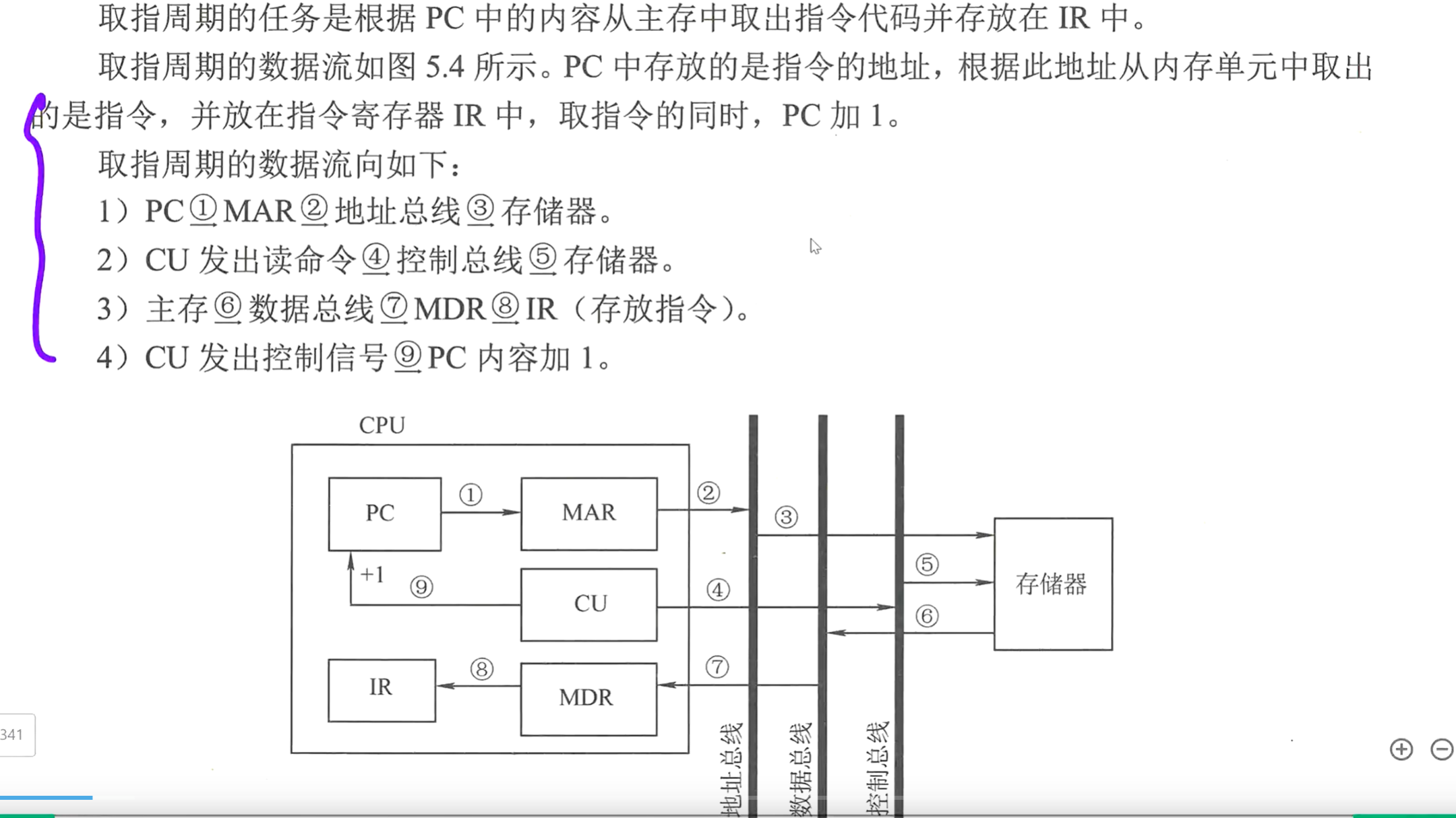

比如下面的取指周期就有很多的时钟周期，下面都是我之前讲过的

就下面一套流程，简单看看

然后是书上的图

数据通路

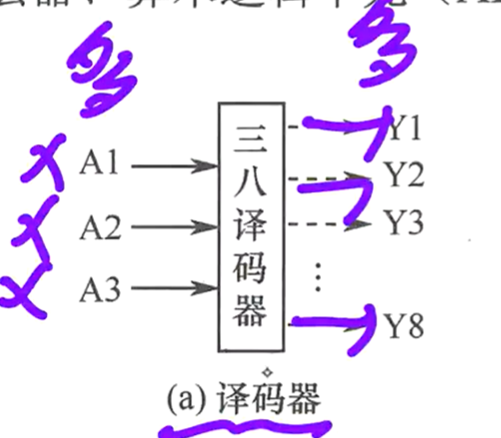

搞人小器件

   左边是一堆的操作

   然后是数据通路的控制信号是这样写的

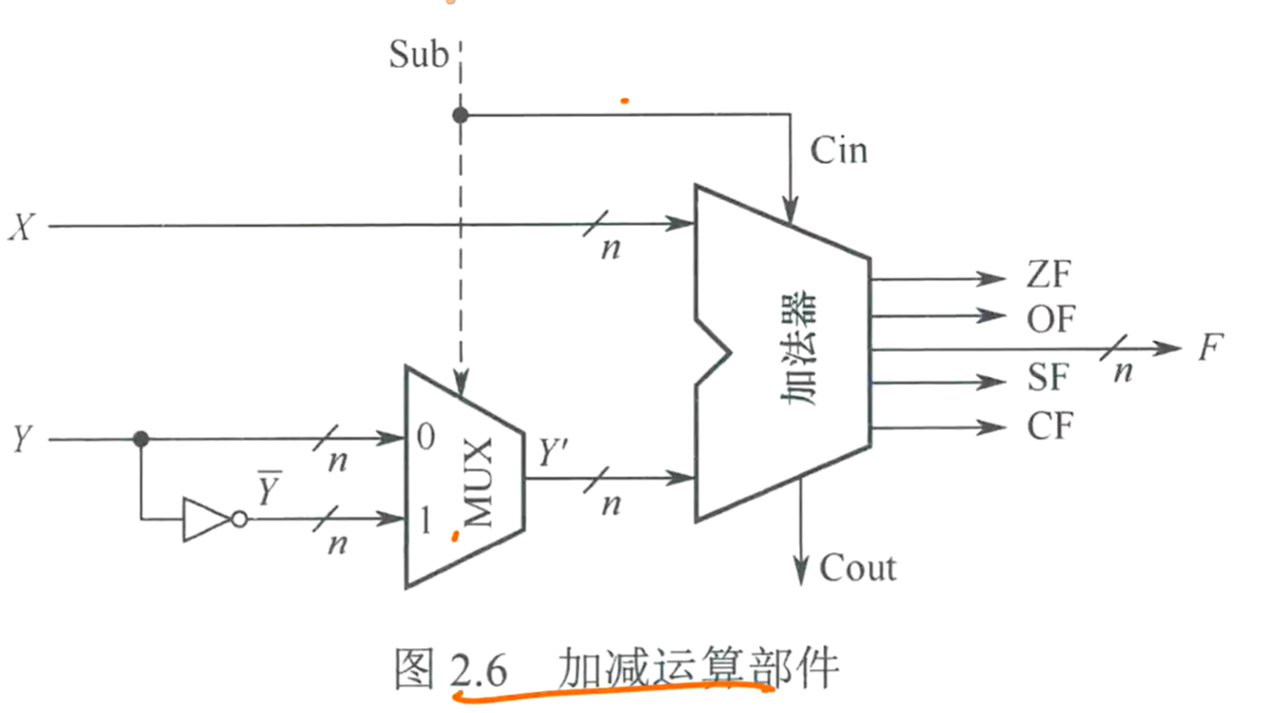

这个多路选择器就是A和B选一个输出，之前的加法器就说过了，就图下面这个

只能从宽的到窄的传输，然后EN控制能不能传输

单总线方式

可以看见这里只有一条总线，然后看见根据左边的操作看右边画的箭头

M（）表示：内存读取操作。

然后画圈占两个时钟周期

多总线方式

可以看见左边有三条线，他们就可以多总线做辣

单总线方式更加详细

这整个大东西是CPU，然后上面4个是控制器，下面和ACC全是运算器

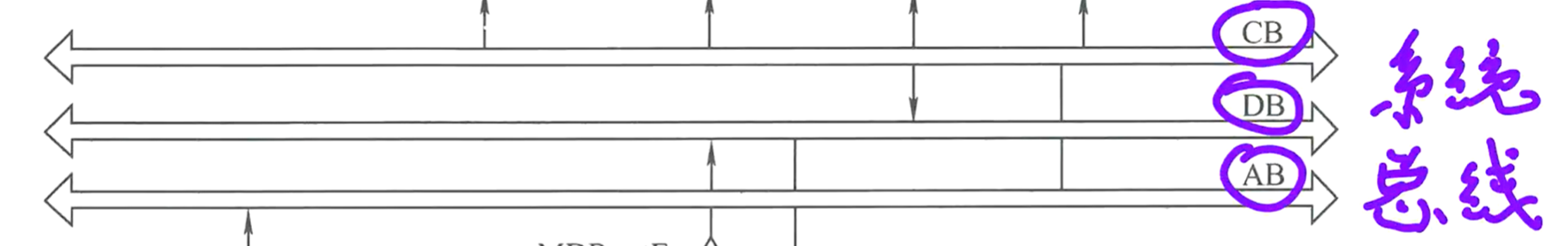

然后这个系统总线分别是CB（控制总线），DB，AB

然后就是看一下总线加CPU的组合

然后再看一看下面的小知识点

大题做一做

这里MDRinE是然后MDRin是

这里可以看一下，最后指向的是（R1），说明写回的是内存

然后这里注意下，这里MDRoutE是往内存送，MDRout是往CPU送

然后我们来具体看一下里面的部件

A是暂存器

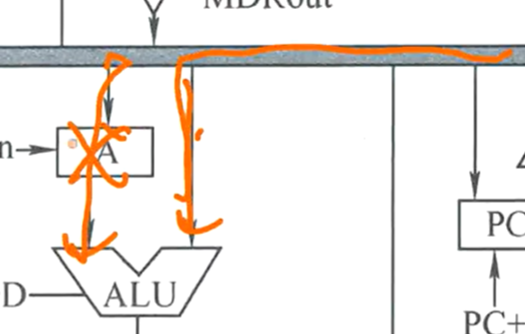

然后我们来看一下没有暂存器会发生什么

可以看见的是如果没有暂存器，两端的内容会是一样的

然后运算之后也得把数据传到暂存器里，因为ALU没有存储数据的能力，不然就溜走了

这里就是说MAR的数据一直没有丢失

所以最后看一下过程

知道上面的之后 我会根据上面的C5  -  C10 一一解读

C5  先看R0，R0是寄存器寻址，这就很爽了，就直接从寄存器R0给暂存器A就行了

C6 再看R1，R1有点麻烦了，因为是寄存器间接寻址，这时候就要去内存了，去内存又是经典的步骤，R1的内容先去地址寄存器MAR

C7 把内存里MAR指定的地址的内容取出来，给到数据寄存器MDR

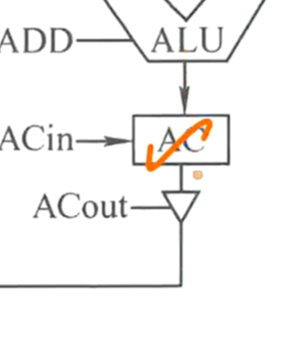

C8 MDR也是又东西了，最后和暂存器里的A的值相加，存AC里

C9 AC也是有我们最需要的值了，我们要写回（R1），也就是R1的内存，这里也是先写回MDR（看图就知道了）

C10 这里MDR少个括号，然后就是写回MAR原本的内存地址

然后还可以优化

这里 A和MDR一块填充了数据

然后就是官方的答案

这里也是可以理解，反过来存放了而已
