技术干货 | DAC静态参数计算全解析:从偏移误差到总未调整误差

前一章详解了偏移误差、增益误差、INL/DNL、转换时间等DAC术语。

【前文回顾】技术干货 | 从偏移误差到电源抑制比,DAC核心术语全解析-CSDN博客

本章将继续介绍DAC静态参数计算。D/A转换器的线性参数计算(INLE、DNLE等)基于设备的输出电压。D/A转换器的输出电压可通过将数字代码应用到设备的输入端来测量。

将讨论以下参数:

● 偏移误差

● 满量程误差

● 增益误差

● 积分非线性误差(INL误差或INLE)

● 差分非线性误差(DNL误差或DNLE)

● 未调整总误差(TUE)

DAC示例

为了解释D/A转换器的线性度参数,下图可以将一些DAC设备示例与理想的4位DAC相叠加。该图可显示五种不同的DAC数据:

1)DAC1:只有偏移误差的DAC

2)DAC2:只有增益误差的DAC

3)DAC3:具有单调偏移、增益和线性误差的DAC

4)DAC4:有偏移、增益和线性误差,非单调的DAC

5)随机DAC数据:随机误差。使用“新建DAC数据”按钮新建DAC


联系德思特进入绘图插件

以下是DAC数据展示:

(1) 传输图:叠加理想DAC和示例DAC(蓝线)的传输图

(2) 端点叠加:叠加端点线和与端点线(蓝线)相关的DAC误差

(3) 最佳拟合叠加:叠加最佳拟合线和与最佳拟合线相关的DAC误差(蓝线)

(4) 端点误差:示例DAC与端点参考线相比的误差(以LSB为单位的误差)

(5) 最佳拟合误差:示例DAC与最佳拟合参考线相比的误差(误差以LSB为单位)

(6) 差分误差:示例DAC每一步的误差(以LSB为单位)

(7) 未调整总误差:示例DAC与理想线相比的误差(以LSB为单位)

差分误差(6)显示了每一步的误差。

在前三个示例中,Y轴显示(DAC输出)电压或LSB,X轴显示(DAC输入)代码。在其他4种情况下,Y轴显示的是以LSB为单位的误差。

参数计算

1、终点和最佳拟合线

与ADC误差参数计算类似,参数计算也需要参考线。同样使用参考线:端点线和最佳拟合线。


端点线是第一输出电压和最后输出电压之间的一条直线。因此,在计算参考线时只使用测量到的第一个和最后一个电压。端点误差图的第一个和最后一个电压始终为零。

最佳拟合线计算使用所有电压。这里也使用了最小二乘线性回归算法。为完整起见,再次给出最佳拟合线方程(y=ax+b):


其中:a=斜坡;b=偏移量;N=数据点数;x=x值;y=y值。

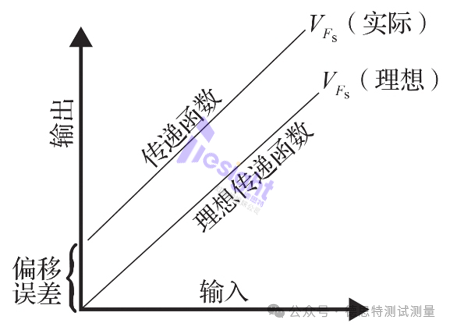

2、偏移误差

当数字输入代码(大部分为0或半刻度)设置为理想输出电压0V时的输出电压(终点计算)。对于最佳拟合线计算,偏移误差是最佳拟合参考线与理想传输线之间的偏移。



3、满量程误差

满量程误差是满量程输出电压(最大输入代码)与理想满量程输出电压(端点满量程误差)之间的误差。它等于增益误差和偏移误差之和。



4、增益误差

增益误差等于满量程误差减去偏移误差。它是(端点或最佳拟合参考线)相对于传输特性理想斜率的偏差。斜率可从参考线方程y=ax+b中的“a”得出。增益误差可通过公式(a−1)(N−1)计算,其中N为转换器的步数。




5、积分非线性误差(INL/INLE)

积分非线性误差描述的是对参考线的偏离。参考线可以是端点线或最佳拟合线。它是对传递函数直线度的测量,可能大于差分非线性误差。DNL误差的大小和分布将决定转换器的积分线性度。INL误差的计算公式如下:


其中,V(x)是输入代码x时的输出电压,Vzs是基准线的零刻度电压。ALSB是实际(或测量)的LSB步长。实际LSB步长由ILSB/a计算得出,其中ILSB是理想LSB步长,“a”是参考线的角度(y=ax+b的“a”)。

INL是静态指标,与THD(动态指标)相关。不过,失真性能无法通过INL规格来预测,只能说当INL偏离零时,THD会趋于恶化。




6、差分非线性误差(DNL/DNLE)


1LSB步长的最大偏差。对于理想的DAC,相邻两个数字代码对应的输出电压正好相差1LSB。计算DNL的1LSB步长基于测量(或实际)的LSB步长。实际1LSB步长是理想LSB乘以“a”(ILSBxa),其中“a”是参考线的角度(y=ax+b的“a”)。实际上,实际1LSB(1xa)与理想1LSB步长之间的差别非常小。DNL的计算公式如下:


其中,ALSB是实际的1LSB步长。Vx是输入代码x时的输出电压,V(x-1)是输入代码x-1时的输出电压。

DNLE小于-1LSB将导致非单调传递函数。DAC4在代码7处的输出电压降低。在差分误差表(6)中,可以发现误差为2.12LSB。


TS-ATX7006

7、总未调整误差(TUE)

总未调整误差是一种包括线性误差、增益误差和偏移误差的规格。它是理想器件性能的最坏偏差。TUE的计算公式如下:


其中 Vx是输入代码为 x 时的输出电压。Vzs是(理想)DAC的零刻度电压(通常为0V)。ILSB 是理想的最低有效位(LSB)步长。

选择“总未调整误差显示(7)”来查看总未调整误差(TUE)。实际上,传输特性显示(1)中的蓝色线也是一种总未调整显示。
