计算机网络-----详解网络原理TCP/IP(下)

📕1. 网络层

✏️1.1 IP协议

基本概念

1. 主机：配有IP地址, 但是不进⾏路由控制的设备。
2. 路由器：即配有IP地址, ⼜能进⾏路由控制。
3. 节点：主机和路由器的统称

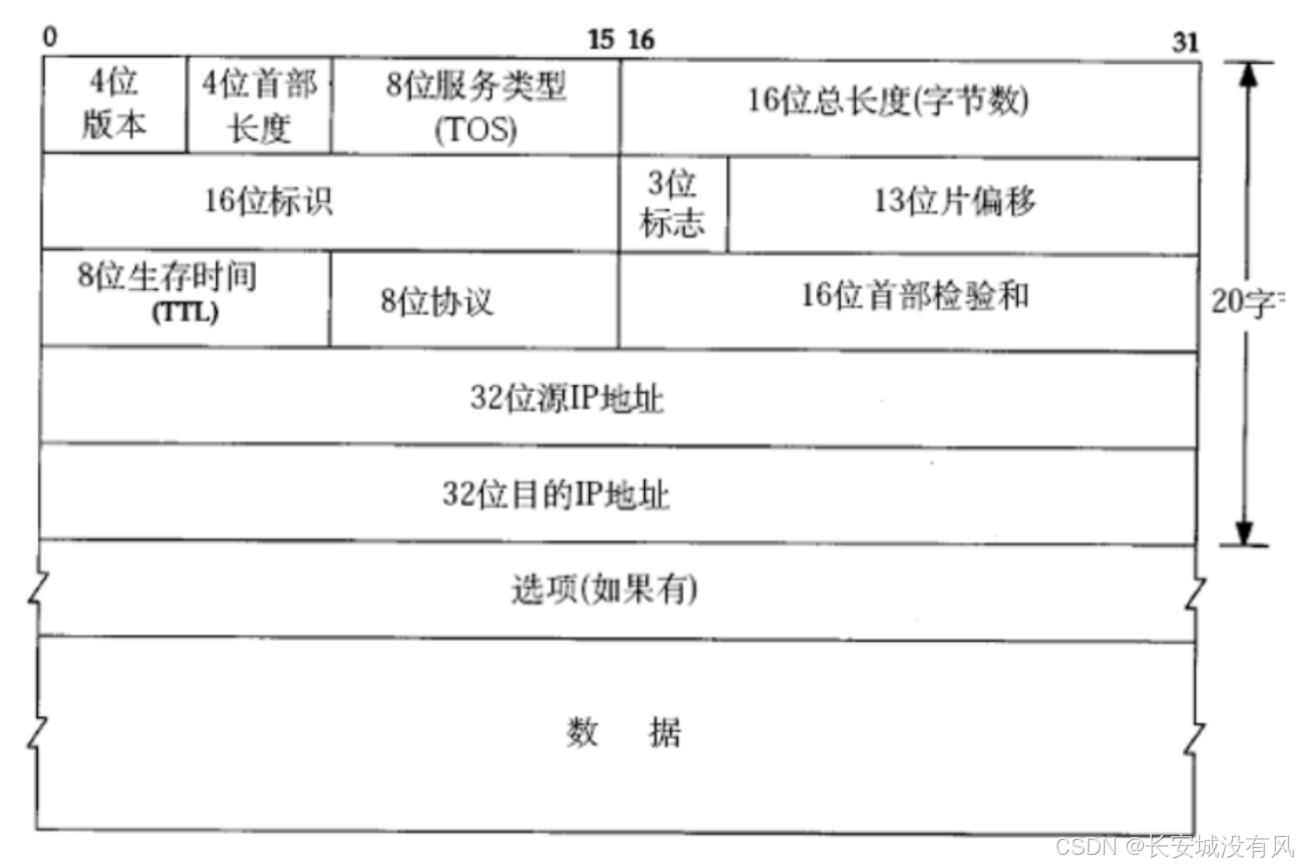

协议头格式

4位版本号：通常是IPv4与IPv6，其他版本没有推广使用。

4位首部长度：首部长度是4字节，但IP协议中首部长度也是可以变的，最大是60字节。

8位服务类型：3位优先权字段(已经弃⽤), 4位TOS字段, 和1位保留字段(必须置为0). 4位TOS分别表⽰: 最⼩延时（发送数据和收到数据时间尽量短）， 最⼤吞吐量（单位时间内传输的数据尽量多），最⾼可靠性（IP本身并不考虑可靠性，只是在IP层面尽可能的减小丢包的概率），最⼩成本（消耗的系统资源最少）。 这四者相互冲突, 只能选择⼀个.

16位总长度：IP报头与应用层载荷的总长度，IP协议自身支持拆包/装包，超过64kb的数据包IP协议会切分成多个数据包。

16位标识：唯⼀的标识主机发送的报⽂，如果IP数据包被分片了，那么每一片的标识都是一样的。

3位标志位：第⼀位保留(保留的意思是现在不⽤，但是还没想好说不定以后要⽤到)。第⼆位置为1表示禁⽌分⽚，这时候如果报⽂⻓度超过MTU，IP模块就会丢弃报⽂。第三位表示"更多分⽚"，如果分⽚了的话，最后⼀个分⽚置为1，其他是0，类似于⼀个结束标记。

13位片偏移：主要目的就是用来表示当前分片在原来报文中的那个位置，防止后发先至。

8位生存时间（TTL）：主要是用来记录当前IP数据报的在网络上存活多久（单位是次数，而不是时间），初始情况下，TTL是32/64/128等，每经过一次路由器，TTL-=1，如果TTL==0时还没到达对方，就可以认为永远也到不了了，就可以丢弃了。

8位协议：描述当前IP数据报的载荷部分是使用的哪个传输层协议。

16位首部校验和：IP协议只关心IP数据报报头是否损坏，损坏就直接丢弃，应用层载荷的报头则有TCP/UDP协议自己校验。

32位源地址和32位⽬标地址：表示发送端和接收端。

✏️1.2 地址管理

🌈网断划分

把1个IP地址划分成两部分，一部分是网络号，一部分是主机号，约定：同一个网络下，设备的主机号必须不相同，网络号必须相同。对于相邻的两个局域网，网络号必须不相同。

不同的⼦⽹其实就是把⽹络号相同的主机放到⼀起，如果在⼦⽹中新增⼀台主机，则这台主机的⽹络号和这个⼦⽹的⽹络号⼀致，但是主机号必须不能和⼦⽹中的其他主机重复。

通过合理设置主机号和⽹络号, 就可以保证在相互连接的⽹络中, 每台主机的IP地址都不相同

那么问题来了，⼿动管理⼦⽹内的IP，是⼀个相当⿇烦的事情，有⼀种技术叫做DHCP，能够⾃动的给⼦⽹内新增主机节点分配IP地址，避免了⼿动管理IP的不便。⼀般的路由器都带有DHCP功能，因此路由器也可以看做⼀个DHCP服务器。

🌈特殊的IP地址

1. 主机号全是0的IP地址，这是一个特殊地址，表示该网段，不能将它分配给设备。
2. 主机号全是1的IP地址，表示该局域网的广播IP，广播IP的作用是，给这个IP发送数据包，广播IP就会把这个数据包发送给该局域网内的所有设备。
3. 127.* 环回IP ，例如我们经常使用的127.0.0.1，通过这个IP发送的数据，也会通过这IP收到，即自己发自己收。

🌈私有IP地址和公⽹IP地址

如果⼀个组织内部组建局域⽹，IP地址只⽤于局域⽹内的通信，⽽不直接连到Internet上，理论上使⽤任意的IP地址都可以，但是RFC 1918规定了⽤于组建局域网的私有IP地址

10.0.0.0 - 10.255.255.255 （10.0.0.0/8）

172.16.0.0 - 172.31.255.255 （172.16.0.0/12）

192.168.0.0 - 192.168.255.255 （192.168.0.0/16）

任何在此范围内的IP地址都可以被任何组织或个人在其内部网络中自由使用，而无需向全球互联网注册机构申请。

✏️1.3 路由选择

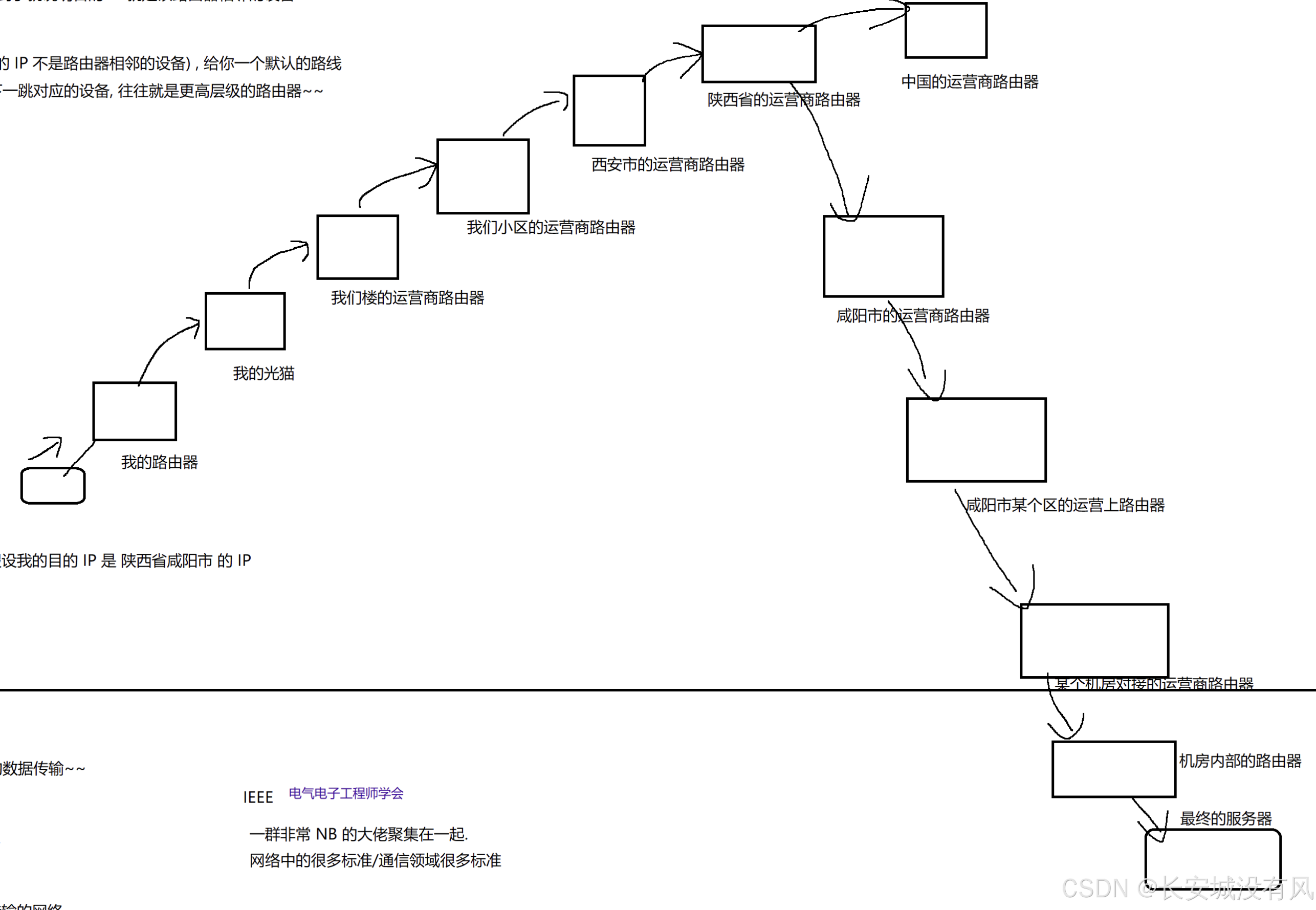

在网络通信中，起点到终点的路径是怎么规划的呢？类似于高德地图这样的导航软件，能够获取到全局信息，我们输入目的地之后，会给我们选择出一条最快的路出来，但是网络上的路由线路，虽然也类似于导航，但是每个路由器都无法知道网络结构是什么样的，所以就没有全局信息，无法选择最快的那条路，路由器只知道自己相邻的网络情况，所以只能选择一个较优解，路由器的路由选择，是启发式探索式的路由选择，也可以称为叫下一跳（next hop）。

路由器里面会维护一张路由表，目的IP会匹配路由表，匹配成功，就说明目的IP是该路由器的相邻设备，直接转发就行，没有匹配成功的话，就会下一跳，跳到更高级别的路由器。

✏️1.4 IP地址的数量限制

IPv4是⼀个4字节32位的正整数. 那么⼀共只有 2的32次⽅ 个IP地址, ⼤概是43亿左右. ⽽TCP/IP协议规定, 每个主机都需要有⼀个IP地址.这意味着, ⼀共只有43亿台主机能接⼊⽹络么?可是实际上的主机数量远超43亿台，IP地址不够怎么办呢？

1. 动态分配IP地址

设备上网再分配IP地址，不上网就不分配IP地址，早期对于设备数量不算特别大的时候可以解决，但随着设备数量进一步增加，这种方案也不适用了。

2. NAT机制

详情请看3.NAT机制

3. IPv6

IPv6并不是IPv4的简单升级版. 这是互不相⼲的两个协议, 彼此并不兼容; IPv6⽤16字节128位
来表⽰⼀个IP地址; 但是⽬前IPv6还没有普及;IPv6使用16个字节表示IP地址，这是一个天文数字，哪怕给地球上的一粒沙子都分配一个IP地址，都是绰绰有余的。

📕2. 数据链路层

✏️2.1 认识以太网

“以太⽹” 不是⼀种具体的⽹络，⽽是⼀种技术标准，既包含了数据链路层的内容，也包含了⼀些物理层的内容。例如: 规定了⽹络拓扑结构，访问控制⽅式，传输速率等。例如以太⽹中的⽹线必须使⽤双绞线，传输速率有10M，100M，1000M等。以太⽹是当前应⽤最⼴泛的局域⽹技术，和以太⽹并列的还有令牌环⽹，⽆线LAN等。

以太⽹帧格式

源地址和⽬的地址是指⽹卡的硬件地址(也叫MAC地址), ⻓度是48位,是在⽹卡出⼚时固化的
帧协议类型字段有三种值,分别对应IP、ARP、RARP
帧末尾是CRC校验码

认识MAC地址

1. MAC地址⽤来识别数据链路层中相连的节点
2. ⻓度为48位, 及6个字节. ⼀般⽤16进制数字加上冒号的形式来表⽰(例如: 08:00:27:03:fb:19)
3. 在⽹卡出⼚时就确定了, 不能修改. mac地址通常是唯⼀的(虚拟机中的mac地址不是真实的mac地址, 可能会冲突; 也有些⽹卡⽀持⽤⼾配置mac地址)

✏️2.2 对比理解MAC地址和IP地址

1. IP地址描述的是路途总体的 起点 和 终点;
2. MAC地址描述的是路途上的每⼀个区间的起点和终点;

✏️2.3 认识MTU

MTU相当于发快递时对包裹尺⼨的限制. 这个限制是不同的数据链路对应的物理层, 产⽣的限制

1. 以太⽹帧中的数据⻓度规定最⼩46字节,最⼤1500字节,ARP数据包的⻓度不够46字节,要在后⾯补填充位;
2. 最⼤值1500称为以太⽹的最⼤传输单元(MTU),不同的⽹络类型有不同的MTU;
3. 如果⼀个数据包从以太⽹路由到拨号链路上,数据包⻓度⼤于拨号链路的MTU了,则需要对数据包进⾏分⽚(fragmentation);
4. 不同的数据链路层标准的MTU是不同的;

✏️2.4 ARP协议

ARP协议是横跨数据链路层和传输层的协议，ARP不携带任何业务数据，只给网络转发做必要的支持，在进行网络转发时，不仅要知道对方的IP地址，还要知道对方的MAC地址，在数据链路层的交换机中，会有这样一个转发表，记录着MAC与具体网口的对应关系，ARP协议的作用就是构造出这个转发表，ARP可以根据IP地址查询出Mac地址，ARP协议的报文会周期性的发送，因为网络结构可能会发生变化，ARP广播整个局域网中的所有设备，询问各自的MAC地址，设备收到询问消息就会立刻返回自己的MAC地址。

📕3. NAT与NATP机制

NAT技术当前解决IP地址不够⽤的主要⼿段, 是路由器的⼀个重要功能。我们将IP地址分为两大类，私网IP和公网IP，不同局域网下的设备IP可以相同。

在NAT机制网络转发的情况下，有A,B两个设备：

1. 如果A和B都是外网IP，不涉及到NAT机制，直接转发就行
2. 如果A和B在同一个局域网下，直接传输就行
3. 如果A和B都是内网IP，禁止传输
4. 如果A是内网IP，B是外网IP，A直接访问B是可以，会涉及到NAT机制。B无法访问A。

NAT怎么工作的呢？
NAT路由器会把该局域网下的设备IP转换成全局IP，例如该局域网下有10个设备，每个设备在局域网下都有不同的IP地址，但因为NAT机制，这10个设备与外界进行传输的时候都会被转化成一个外网IP。路由器接受到数据后又会把转化后的新IP在转化回去原来的IP，把数据报传输给设备。在NAT路由器内部, 有⼀张⾃动⽣成的, ⽤于地址转换的表。NAT的本质就是让一个局域网下的多个设备共用同一个外网IP，原来一个外网IP只能对应一个设备，现在一个外网IP可以对应上千个设备，解决了IP地址不够用的问题。

但是现在还有一个问题，假如我在学校连接学校的校园网，我的同学也连接了校园网，那么我们访问选课系统时外网IP一定是一样的，那么服务器该如何区分响应的数据返回给我还是返回给我的同学呢？

解决上述问题的方案就是引入端口号作为区分，端口号不仅可以区分同一台主机上的不同程序，也可以区分不同主机上的不同程序，我们把这个过程称为NATP，NATP是NAT的补充。这种关联关系也是由NAT路由器⾃动维护的. 例如在TCP的情况下, 建⽴连接时, 就会⽣成这个表项; 在断开连接后, 就会删除这个表项

NAT机制的优缺点

由于NAT依赖这个转换表, 所以有诸多限制

1. ⽆法从NAT外部向内部服务器建⽴连接
2. 转换表的⽣成和销毁都需要额外开销
3. 通信过程中⼀旦NAT设备异常, 即使存在热备, 所有的TCP连接也都会断开

同时NAT技术还有一个副作用，因为外网IP无法直接访问内网IP，间接的保护了内网设备被入侵。

NAT并不是真的增加了IP地址的数量，只是提高了IP地址的利用率，如果想增加IP地址的数量，还是要使用IPv6。

📕4. DNS协议

DNS又叫域名系统，是一个重要的应用层协议，网络上我们通过一个IP地址来描述一个设备的地址，但IP地址即使用点分十进制来表示，也并不是很好记，于是我们引入了域名，用一串有实际意义的字符串来对应IP地址，这就是DNS域名系统。

最早的域名系统通过hosts文件来记录，随着网站越来越多，现在DNS采用服务器的方式来记录。

那么如果预防DNS服务器崩溃呢？

1. 我们在访问网站时，并不是每次都需要访问DNS服务器，因为一个域名对应着的IP地址可能很多年都不会变，浏览器会对域名和IP地址进行缓存，通过缓存，大大减少了对DNS服务器的请求次数。
2. 通过分布式系统（有关分布式系统后面我们会详细记录）
