汇川IS620N伺服驱动器如何通过etherCAT主站转profinet网关与西门子1200plc通讯

汇川IS620N伺服驱动器如何通过etherCAT主站转profinet网关与西门子1200plc通讯

在现代工业自动化领域，伺服系统扮演着至关重要的角色。它们不仅需要精确控制位置和速度，还要与上层控制系统实现高效通信。汇川IS620N伺服驱动器通过etherCAT主站转profinet网关接入到西门子PLC的过程，正是这一技术挑战的典型代表。本文将详细探讨这一过程中的技术细节，帮助读者深入理解这一复杂但关键的集成过程。

一、背景知识

汇川IS620N是一款高性能的伺服驱动器，广泛应用于各种高精度定位和运动控制场景中。EtherCAT（以太网控制自动化技术）则是一种高速工业以太网通讯协议，以其低延迟和高同步性而著称。Profinet是西门子推出的基于工业以太网的新一代自动化总线标准，旨在实现工厂全面自动化。

二、系统架构概述

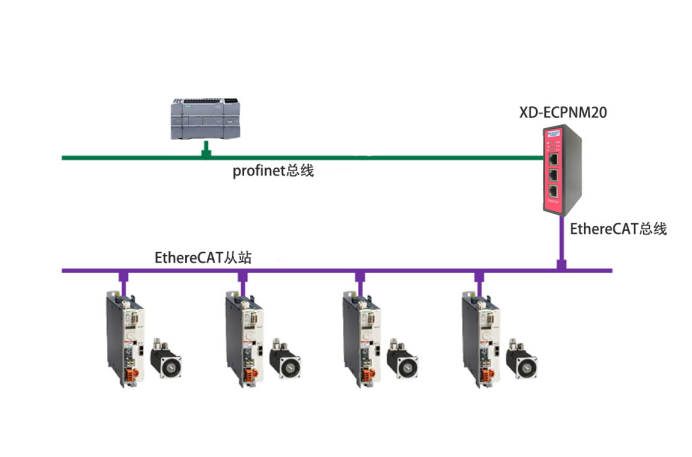

要实现汇川IS620N伺服驱动器通过etherCAT主站转profinet网关并接入西门子PLC，需要构建一个包含多个组件的复杂网络。这个网络主要包括以下几个部分：

汇川IS620N伺服驱动器：作为执行机构，负责实际的运动控制任务。

EtherCAT主站设备：通常是一个控制器或工控机，用于管理整个EtherCAT网络。

Profinet网关：连接EtherCAT网络和Profinet网络的关键设备，能够实现两种协议之间的数据转换。

西门子PLC：作为整个系统的中央控制单元，通过Profinet网络与Profinet网关进行通信。

三、配置步骤详解

1. 配置EtherCAT主站

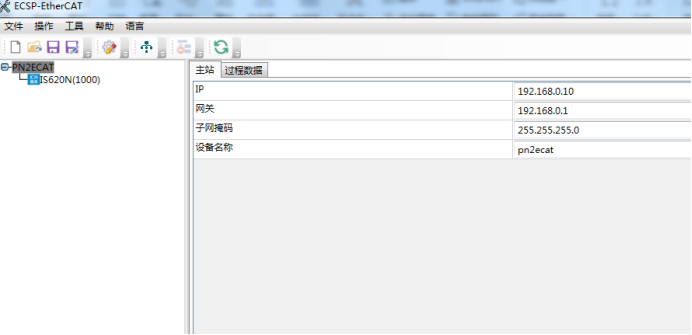

需要在EtherCAT主站设备上进行基本配置。这包括设置设备的IP地址、子网掩码以及网关地址等网络参数。还需要在主站上添加从站设备（即汇川IS620N伺服驱动器），并为每个从站分配唯一的节点地址。

2. 设置汇川IS620N伺服驱动器

接下来，对汇川IS620N伺服驱动器进行相应的配置。这通常涉及到以下几个方面：

设定电机参数：包括电机类型、额定功率、额定转速等基本信息。

调整控制模式：选择适合应用的控制模式，如位置控制模式或速度控制模式。

配置通信参数：确保伺服驱动器能够正确响应来自EtherCAT主站的指令，包括设置正确的通信波特率和数据格式。

3. 集成至西门子PLC

一步是在西门子PLC上完成相关配置。这主要包括：

创建项目：在TIA Portal或其他编程软件中创建一个新的自动化项目。

添加Profinet模块：在项目中添加Profinet模块，并进行相应设置。

下载程序：将编写好的程序下载到PLC中，并进行调试测试以确保系统正常运行。

四、总结

通过上述步骤，我们可以成功地将汇川IS620N伺服驱动器通过etherCAT主站转profinet网关接入到西门子PLC。这一过程不仅考验了工程师对多种工业通信协议的理解和应用能力，也展示了现代工业自动化系统的高度集成性和灵活性。希望本文能够帮助读者更好地掌握这一技术，为未来的工作实践提供参考。
