【驱动设计的硬件基础】I²C
作为嵌入式领域最经典的串行通信协议之一，I²C（Inter-Integrated Circuit，集成电路间总线）凭借 “两根线走天下” 的极简设计，成为 90% 以上智能设备的 “数据神经”：手机的加速度传感器、智能手表的心率模块、空调的温湿度探头…… 它们都在通过 I²C 与主控芯片 “对话”。
目录
一、I²C 的 “物理身份证”：两根线走天下
1.1 两根线的 “生存法则”：开漏输出与上拉电阻
1.2 硬件连接的 “潜规则”
二、I²C 的 “聊天剧本”：时序图里的秘密
2.1 起始位（Start）与停止位（Stop）：通信的 “开关”
2.2 数据位传输：“高电平读，低电平变”
2.3 应答位（ACK/NACK）：“我收到了！”
2.4 完整写操作时序：以 MCU 写入 EEPROM 为例
2.5 完整读操作时序：以 MCU 读取温湿度传感器为例
三、I²C 的 “多主模式”：谁才是总线的 “话事人”？
3.1 仲裁的核心：“线与” 特性的妙用
3.2 仲裁的过程：以两个主设备竞争为例
3.3 仲裁的 3 个关键结论
四、I²C 的 “实战避坑”：常见问题与解决方案
4.1 问题 1：上拉电阻选多大？
4.2 问题 2：总线 “卡住”，无法通信
4.3 问题 3：ACK 错误（接收方不回 ACK）
4.4 问题 4：高频噪声干扰
4.5 问题 5：多主仲裁失败
五、I²C vs 其他协议：为什么选它？
六、总结
一、I²C 的 “物理身份证”：两根线走天下
I²C 的硬件设计贯彻了 “极简主义”—— 只需要两根线：
- SCL（Serial Clock Line，时钟线）：负责 “打拍子”，由主机（Master）掌控节奏。就像开会时的主持人，说 “下一位发言”，大家才敢说话。
- SDA（Serial Data Line，数据线）：负责 “传信息”，所有的地址、数据、应答都靠它传递。。SDA 的电平（高 / 低）对应二进制的 “1” 和 “0”。
1.1 两根线的 “生存法则”：开漏输出与上拉电阻
如果你用万用表测量 I²C 设备的 SCL 和 SDA 引脚，会发现一个奇怪现象：它们的高电平不是直接由芯片输出的，而是通过上拉电阻“拉” 上去的。这背后是 I²C 最核心的硬件设计 ——开漏输出（Open Drain）。
①开漏输出的 “能与不能”
开漏输出的 GPIO 引脚就像一个 “只能拉低的开关”：
- 当芯片想发送 “0”（低电平）时，开关闭合，SDA 直接接地（0V）；
- 当芯片想发送 “1”（高电平）时，开关断开，SDA 无法自己拉高 —— 此时必须依赖外部的上拉电阻（通常 4.7kΩ 或 10kΩ）将 SDA “拽” 到电源电平（如 3.3V 或 5V）。
②为什么必须用开漏输出？
这要从 I²C 的 “多设备并联” 特性说起：所有 I²C 设备的 SCL 和 SDA 都连在一起。如果某个设备的 SDA 引脚是 “推挽输出”（能主动拉高或拉低），当两个设备同时发送不同电平（比如一个发 “1”，一个发 “0”），就会形成 “短路”，可能烧毁芯片。
而开漏输出 + 上拉电阻的组合完美解决了这个问题：
- 当多个设备同时发送 “1”（开关断开），上拉电阻将 SDA 拉高；
- 当任意一个设备发送 “0”（开关闭合），SDA 被拉低；
- 这种 “线与” 特性（逻辑与）是 I²C 实现多主仲裁的基础（后文详细讲）。
举个栗子：当两个设备同时连在 SDA 线上，A 设备想发 “1”（高电平），B 设备想发 “0”（低电平）—— 这时候 SDA 线会被 B 设备拉低，最终结果是 “0”。这种 “线与” 特性，正是 I²C 实现多主仲裁的关键（后面会讲）。

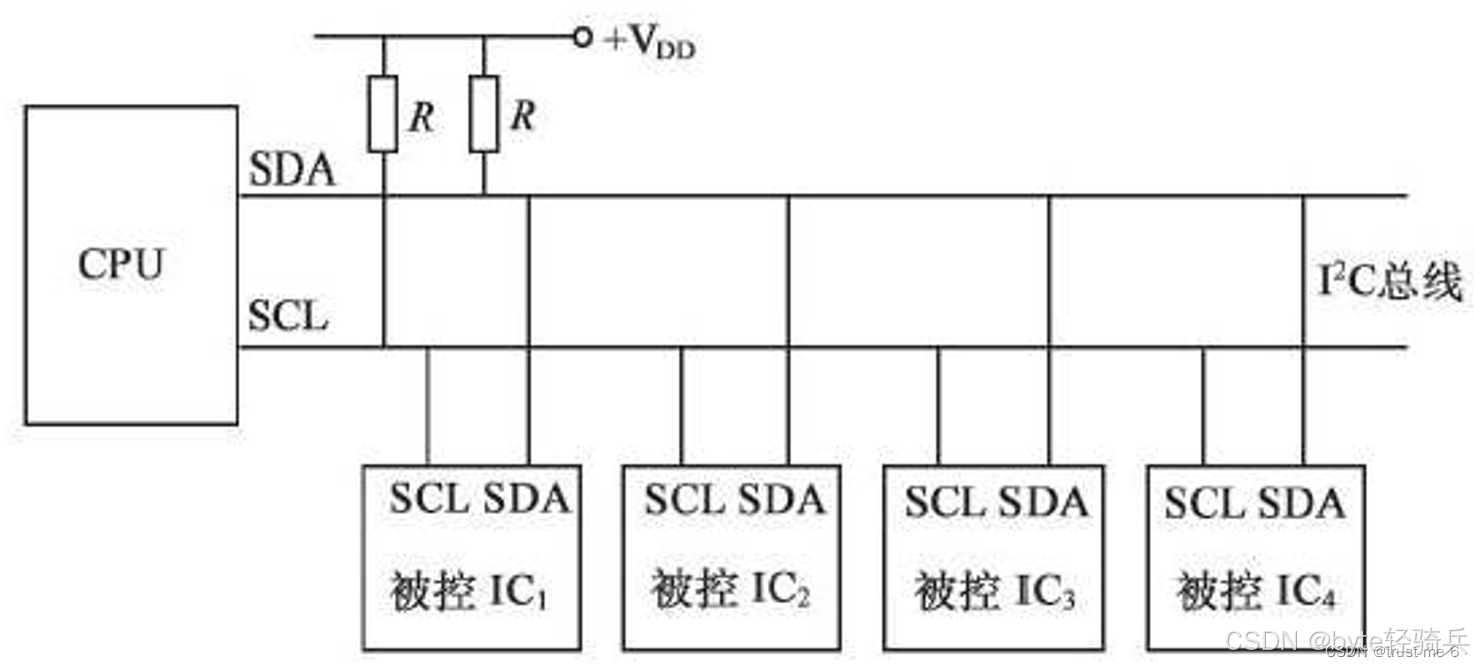

1.2 硬件连接的 “潜规则”
I²C 的硬件连接看似简单，实则有很多 “隐藏规则”，不注意就会踩坑：
①多设备并联：地址是唯一 “身份证”
所有 I²C 设备的 SCL 和 SDA 必须并联，但每个设备必须有唯一的 7 位或 10 位地址（7 位最常见）。例如，常见的温湿度传感器 SHT30 的默认地址是 0x44，OLED 屏幕 SSD1306 的地址是 0x3C。
小知识：7 位地址的最高位是 “通用调用位”（0），用于广播指令（如所有设备复位）；10 位地址可扩展到更多设备，但需要额外的地址匹配逻辑。
②总线电容：长度限制的本质
I²C 总线的长度不能超过 1 米（标准模式），这不是因为导线电阻，而是总线电容—— 导线、芯片引脚的寄生电容会影响 SDA/SCL 的上升时间（从低到高的时间）。
根据 I²C 规范，总线总电容不能超过 400pF（包括所有设备的引脚电容和导线电容）。如果电容过大，SDA 的上升沿会变 “缓”，导致接收方误判信号（比如把 “1” 读成 “0”）。
③电平兼容：跨电压通信的秘诀
I²C 支持不同电压的设备（如 3.3V 和 5V）通信，关键是高电平的 “识别门槛”：
- 3.3V 设备的 SDA 高电平是 3.3V，5V 设备只要认为 “2V 以上都是 1”，就能正确接收；
- 低电压设备（3.3V）接收 5V 信号时，必须确保 IO 口耐 5V（如 STM32 的部分 GPIO 支持），否则需要加电平转换芯片（如 PCA9306）。
二、I²C 的 “聊天剧本”：时序图里的秘密
I²C 的通信是 “同步通信”，所有数据传输都由 SCL 的时钟信号驱动。要理解 I²C，必须看懂它的时序图—— 这是芯片们的 “聊天规则”。

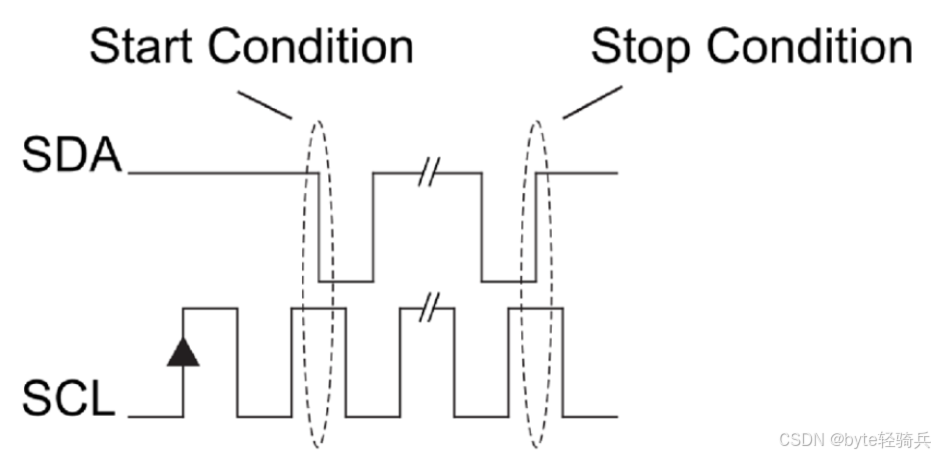

2.1 起始位（Start）与停止位（Stop）：通信的 “开关”
通信的开始和结束由两个特殊信号控制，它们是 I²C 时序的 “定场诗”。
①起始位（S）
- 条件：SCL 保持高电平期间，SDA 从高电平跳变到低电平。
- 含义：“我要开始通信了！” 主设备通过起始位宣布 “占用总线”。
②停止位（P）
- 条件：SCL 保持高电平期间，SDA 从低电平跳变到高电平。
- 含义：“通信结束！” 主设备通过停止位释放总线，其他设备可以竞争。

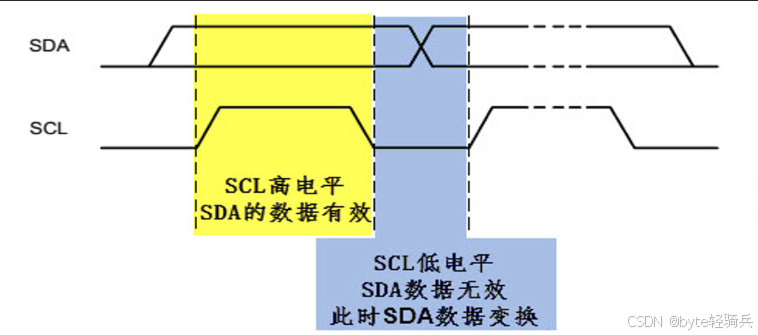

2.2 数据位传输：“高电平读，低电平变”
I²C 的每个数据位（0 或 1）的传输严格遵循 “高电平读，低电平变” 的规则：
① 数据准备（SCL 低电平）
发送方在 SCL 低电平期间更新 SDA 的值（从 0 变 1 或 1 变 0）。此时接收方 “不看” SDA，因为数据可能还没稳定。
② 数据读取（SCL 高电平）
SCL 变高电平后，发送方保持 SDA 稳定（不能跳变），接收方在此时读取 SDA 的值（高 = 1，低 = 0）。

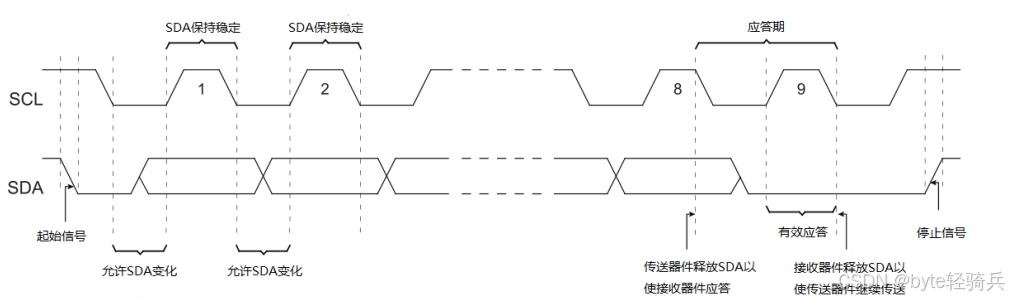

2.3 应答位（ACK/NACK）：“我收到了！”
每传输完 8 位数据（一个字节），接收方必须通过应答位告诉发送方 “是否成功接收”：
①应答位（ACK）
- 条件：接收方在第 9 个 SCL 周期（即第 8 位数据传输完成后）拉低 SDA（低电平）。
- 含义：“数据已接收，请继续发送！”
②非应答位（NACK）
- 条件：接收方在第 9 个 SCL 周期保持 SDA 高电平。
- 含义：“数据未接收（可能错误或不需要），请停止发送！”

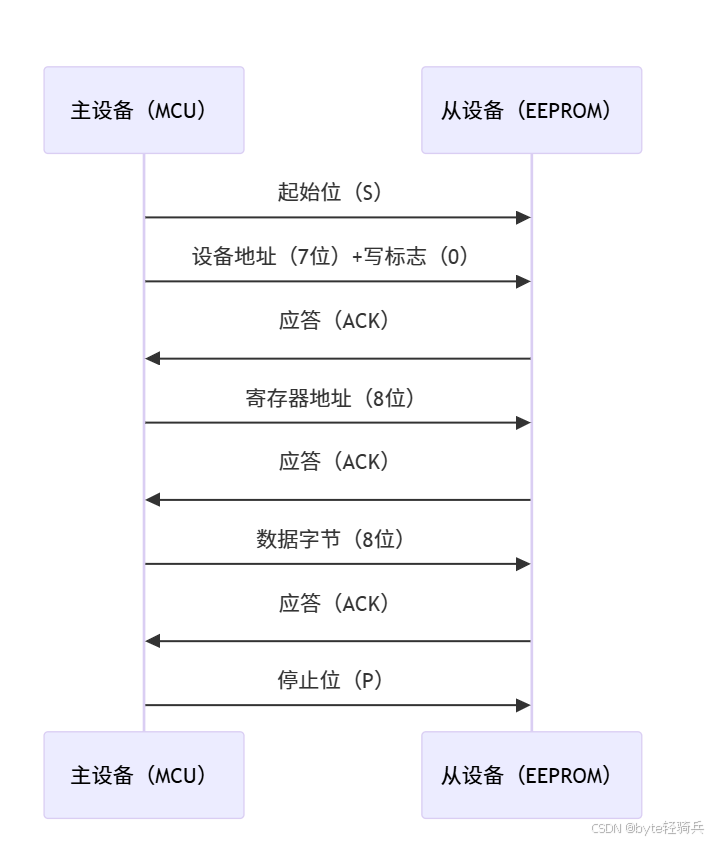

2.4 完整写操作时序：以 MCU 写入 EEPROM 为例
写操作是 I²C 最常见的场景（如向传感器发送配置指令、向存储芯片写入数据）。我们以 “MCU 向 EEPROM 写入一个字节” 为例，拆解完整时序：
步骤详解：
- 起始位（S）：主设备（MCU）拉低 SDA，宣布开始通信；
- 设备地址 + 写标志（7 位地址 + 1 位 0）：主设备发送从机地址（如 0x50），最后一位是 “写标志”（0 表示写操作）；
- 从机应答（ACK）：EEPROM 收到地址后，拉低 SDA 表示 “我在”；
- 寄存器地址（8 位）：主设备发送目标存储地址（如 0x00）；
- 从机应答（ACK）：EEPROM 确认地址有效；
- 数据字节（8 位）：主设备发送要写入的数据（如 0x55）；
- 从机应答（ACK）：EEPROM 确认数据接收；
- 停止位（P）：主设备拉高 SDA，结束通信。

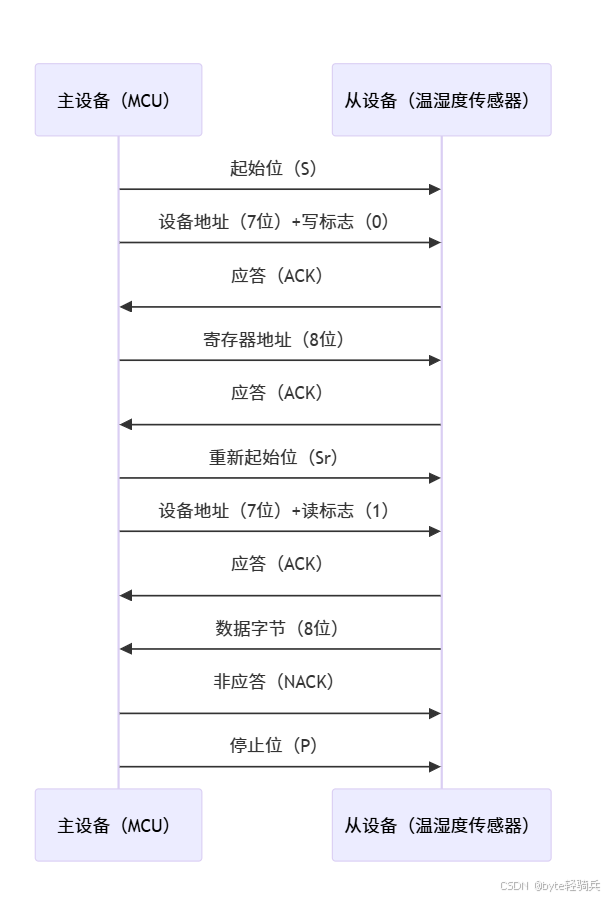

2.5 完整读操作时序：以 MCU 读取温湿度传感器为例
读操作比写操作复杂，因为需要 “切换角色”—— 主设备先告诉从机 “我要读”，然后从机变成 “发送方”：
步骤详解
- 起始位（S）：主设备开始通信；
- 设备地址 + 写标志（0）：主设备发送从机地址（如 0x44），告诉从机 “我要配置”；
- 从机应答（ACK）：传感器确认；
- 寄存器地址（8 位）：主设备发送目标寄存器地址（如 0x00，温湿度数据寄存器）；
- 从机应答（ACK）：传感器确认地址；
- 重新起始位（Sr）：主设备再次拉低 SDA（不释放总线），切换到读模式；
- 设备地址 + 读标志（1）：主设备发送从机地址，最后一位是 “读标志”（1 表示读操作）；
- 从机应答（ACK）：传感器确认；
- 从机发送数据（8 位）：传感器将温湿度数据通过 SDA 发送；
- 主设备发送 NACK：主设备拉高 SDA（表示 “已接收，停止发送”）；
- 停止位（P）：主设备结束通信。
三、I²C 的 “多主模式”：谁才是总线的 “话事人”？
I²C 支持 “多主设备”（如两个 MCU 同时连接总线），但必须解决 “抢总线” 的问题 —— 这就是仲裁机制（Arbitration）。
3.1 仲裁的核心：“线与” 特性的妙用
前面提到，SDA 是开漏输出 + 上拉电阻，多个设备同时发送数据时，SDA 的实际电平是所有发送方的 “逻辑与”。例如：
- 主设备 A 发送 “1”（SDA 高），主设备 B 发送 “0”（SDA 低）→ SDA 最终是低；
- 主设备 A 发现自己发送的 “1” 与实际 SDA 的 “0” 不一致，就知道 “自己输了”，主动退出总线。
3.2 仲裁的过程：以两个主设备竞争为例
假设主设备 1 和主设备 2 同时发起通信：
步骤详解
1. 同时发送起始位：两者都拉低 SDA（起始位有效）；
2. 发送地址字节：主设备 1 发送 “0x50”（地址），主设备 2 发送 “0x44”（地址）；
3. 逐位比较：
- 第 1 位：主设备 1 发 “0”，主设备 2 发 “0”→ SDA 低（一致，继续）；
- 第 2 位：主设备 1 发 “1”，主设备 2 发 “0”→ SDA 低（主设备 2 的 “0” 拉低总线）；
- 主设备 1 发现自己的 “1” 与 SDA 的 “0” 不一致，退出仲裁；
4. 主设备 2 获得总线：继续完成通信。
3.3 仲裁的 3 个关键结论
- 地址决定优先级：地址字节中 “0” 越多的设备，越容易在仲裁中胜出（因为 “0” 会拉低 SDA，让其他发 “1” 的设备检测到冲突）；
- 仲裁不影响数据：仲裁过程中，所有已发送的位都是正确的（因为 “线与” 确保了 SDA 的实际电平是所有发送方的 “共同结果”）；
- 仲裁是 “无损” 的：仲裁失败的主设备可以随时重新发起通信。
四、I²C 的 “实战避坑”：常见问题与解决方案
理论学得再熟，实际调试时也可能遇到各种 “玄学问题”。以下是 I²C 开发中最常见的 5 类问题，附亲测有效的解决方案。
4.1 问题 1：上拉电阻选多大？
现象：SDA/SCL 的上升沿变缓，导致从机无法正确识别数据（如 ACK 错误）。
原因：上拉电阻的取值直接影响总线的上升时间（tr）。根据 I²C 规范（标准模式），tr 必须≤1000ns（快速模式≤300ns）。电阻太大（如 100kΩ）会导致 tr 过长；电阻太小（如 1kΩ）会导致电流过大（可能烧毁芯片）。
解决方案：
- 标准模式（100kbps）：4.7kΩ（3.3V 系统）或 10kΩ（5V 系统）；
- 快速模式（400kbps）：2.2kΩ（减小上升时间）；
- 实测时用示波器测量 SDA 的上升时间，确保满足规范。
4.2 问题 2：总线 “卡住”，无法通信
现象：主设备发送起始位后，SDA 一直被拉低，无法继续传输。
可能原因：
- 从机 “死机”：从机因错误未释放 SDA（如程序跑飞）；
- 总线短路：SDA 与 GND 短路（如焊接错误）；
- 上拉电阻失效：电阻虚焊或损坏。
解决方案：
- 硬件排查：用万用表测量 SDA 与 GND 的电阻（正常应为上拉电阻值）；
- 软件复位：主设备发送 “9 次时钟脉冲”（SCL 高电平，SDA 高电平），强制从机释放总线；
- 从机复位：通过硬件复位引脚（如 RESET）重启从机。
4.3 问题 3：ACK 错误（接收方不回 ACK）
现象：主设备发送地址或数据后，SDA 在 ACK 周期保持高电平。
可能原因：
- 从机地址错误：主设备发送的地址与从机实际地址不匹配；
- 从机忙：从机正在处理其他任务（如 EEPROM 写入未完成）；
- 数据错误：从机检测到 CRC 校验失败（部分从机支持）。
解决方案：
- 确认从机地址：用 I²C 扫描工具（如 Arduino 的 Wire 库）查找总线上的设备地址；
- 增加延时：在写操作后增加等待时间（如 EEPROM 需要 5ms 写入时间）；
- 检查数据：用示波器抓取 SDA 波形，确认发送的数据是否正确。
4.4 问题 4：高频噪声干扰
现象：通信时好时坏，SDA/SCL 上出现 “毛刺”（高频干扰）。
可能原因：
- 电源纹波：电源模块输出不稳定，导致 SCL/SDA 电平波动；
- 电磁干扰（EMI）：附近有电机、开关电源等强干扰源；
- 总线过长：导线电感引起 “振铃”（高频反射）。
解决方案：
- 电源滤波：在电源端并联 100nF 去耦电容（靠近芯片）；
- 总线滤波：在 SDA/SCL 上并联 10pF~100pF 电容（滤除高频噪声）；
- 屏蔽布线：使用双绞线或屏蔽线（减少 EMI）；
- 降低速率：将快速模式（400kbps）改为标准模式（100kbps），提高抗干扰能力。
4.5 问题 5：多主仲裁失败
现象：两个主设备同时通信时，总线数据混乱。
可能原因：
- 仲裁逻辑错误：主设备未正确检测 SDA 的实际电平；
- 地址优先级设计不合理：高优先级设备地址中 “0” 太少；
- 软件时序错误：主设备在仲裁期间提前释放总线。
解决方案：
- 软件实现仲裁：主设备在发送每一位后，读取 SDA 的实际电平，与自己发送的位比较；
- 合理分配地址：高优先级设备（如主控 MCU）使用低地址（“0” 多的地址）；
- 增加总线空闲时间：主设备在发送起始位前，检测总线是否空闲（SCL 和 SDA 均为高电平）。
五、I²C vs 其他协议：为什么选它？
为了更好理解 I²C 的适用场景，我们对比了嵌入式领域最常用的 3 大串行协议：
| 特性 | I²C | SPI | UART |
|---|---|---|---|
| 线数 | 2（SCL+SDA） | 4（SCK+MOSI+MISO+CS） | 2（TX+RX） |
| 拓扑结构 | 多主多从（地址区分） | 单主多从（CS 片选） | 点对点 |
| 传输速率 | 标准 100kbps，快速 400kbps | 最高数 10Mbps（全双工） | 最高约 1Mbps（半双工） |
| 优势 | 引脚少、支持多设备 | 速度快、全双工 | 简单、跨平台兼容 |
| 劣势 | 速率较低、抗干扰一般 | 线数多、需片选信号 | 无应答机制、易丢数据 |
I²C 的典型场景：
- 传感器（温湿度、加速度、气压）；
- 存储芯片（EEPROM、FRAM）；
- 显示模块（OLED、LCD）；
- 低速率、多设备的嵌入式系统（如智能家居、可穿戴设备）。
六、总结
从 1982 年飞利浦工程师发明 I²C 至今，40 多年过去了，它依然是嵌入式领域的 “顶流协议”。这背后的原因，是它用极简的硬件设计（两根线）实现了复杂的功能（多主通信、设备寻址、错误校验）。
当然，I²C 也有局限（如速率不如 SPI，抗干扰能力一般），但在 “小而美” 的场景里，它依然是首选。下次调试 I²C 设备时，记得：
- 用示波器看时序，比看代码更直观；
- 上拉电阻不是 “随便选”，而是 “必须算”；
- 仲裁机制不是 “玄学”，而是 “线与” 的必然结果。
最后送你一句话：I²C 的魅力，在于它用最基础的硬件（两根线），编织出了最精密的数据网络 —— 这或许就是 “大道至简” 的最好诠释。
