[IMX][UBoot] 03.顶层 Makefile 解析

news 来源：原创 2025/6/16 8:53:59

1.UBoot 版本号设置

2.用户选项处理

2.1.选项保存 - MAKEFLAGS

2.2.静默输出 - -s

2.3.输出信息控制 - V

2.3.1.变量 Q 的用途

2.3.2.变量 quiet 的用途

2.4.设置输出目录 - O

2.5.代码检查 - C

2.6.编译外部模块 - M

3.配置交叉编译器

3.1.获取本机的架构和系统信息

3.2.设置目标架构和交叉编译器

3.3.配置文件

3.4.配置交叉编译器

4.配置预处理标志

5.导入变量/函数 - scripts/Kbuild.include

6.导出变量 - export

7.编译过程

7.1.生成 .config 配置文件的编译规则

7.1.1.目标列表 - MAKECMDGOALS

7.1.2.检查是否包含依赖配置文件的目标

7.1.3.检查是否包含配置文件

7.1.4.设置编译工具的编译规则 - scripts_basic

7.1.5.设置输出目录 - outputmakefile

7.1.6.设置 .config 配置文件的编译规则

7.2.生成配置文件

7.2.1.检查目标所处阶段

7.2.2.获取需要编译的目标 - obj-y

7.2.3.获取子 Makefile 或 Kbuild 文件

7.2.4.编译 scrpts/basic 中的 fixdep 等工具

7.2.5.生成 .config 配置文件

7.3.生成 u-boot.bin 的编译规则

7.3.1.检索目标 u-boot.bin

7.3.2.u-boot.bin 的编译规则

7.3.3.CPU 初始化程序 - u-boot_init

7.3.4.平台的各个模块 - u-boot-main

7.3.5.链接脚本 - u-boot.lds

7.3.6.子模块 built-in.o 编译规则

8.Makefile.build 脚本分析

8.1.检查目标所处阶段

8.2.获取需要编译的目标 - obj-y

8.3.查找子模块的 Kbuild/Makefile 文件

8.4.汇编文件的编译规则

8.4.1.目标文件分类

8.4.2.汇编文件 .s 编译成 .o 文件

8.5.C 文件的编译规则

8.5.1.生成临时目标文件

8.5.2.符号表重链接

8.5.3.执行流程

8.6.链接目标文件

8.7.链接生成 Lib 库文件

8.8.递归编译子模块的规则

8.9.默认目标 - __build

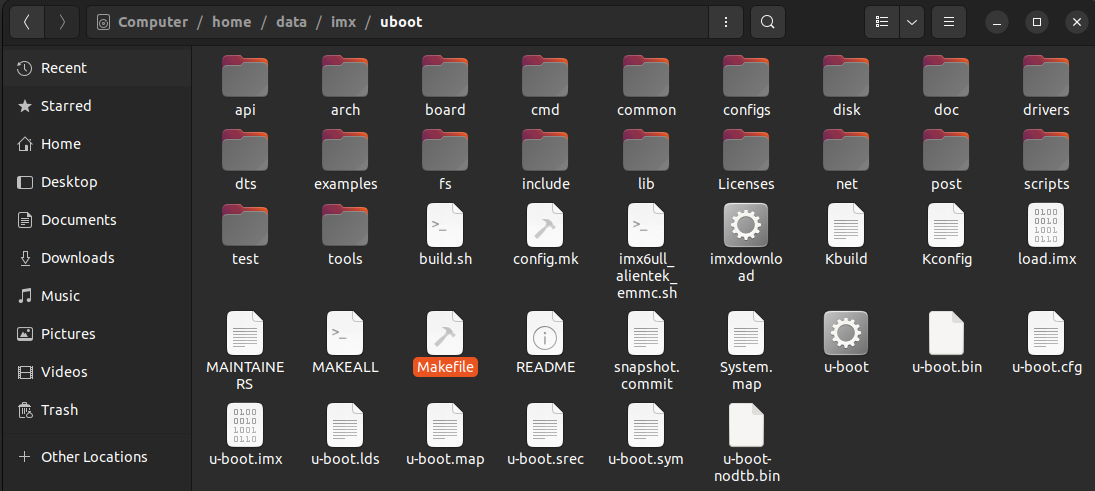

uboot 顶层 Makefile 即 uboot 根目录下的 Makefile 文件：

1.UBoot 版本号设置

uboot 的版本号在 Makefile 中直接定义：

VERSION = 2016
PATCHLEVEL = 03
SUBLEVEL =
EXTRAVERSION =
NAME =

VERSION 为主版本号；
PATCHLEVEL 为补丁版本号；
SUBLEVEL 为次版本号；
以上三个变量构成 uboot 的版本号，例如，当前 uboot 的版本号为 2016.03；
EXTRAVERSION 为附加版本信息，一般不使用；
NAME 为名称，一般不使用；

2.用户选项处理

编译 uboot 时，用户可以通过命令行选项，指定是否输出详细信息、是否进行代码检查等，例如：

make V=1 -j4 target

V=1：Verbose Log Output，打印更为详细的 Log 信息；
-j4：使用 4 个线程进行编译；

其中:

部分选项直接传递给 Makefile 并直接进行处理，如 V=1；
另一部分则会保存至默认变量 MAKEFLAGS 中，然后传递给子 Makefile，如 -j4；

2.1.选项保存 - MAKEFLAGS

MAKEFLAGS 为 GNU Make 中的特殊变量，用于存储和传递命令行选项，例如，执行 make -j4 -s target 时，GNU Make 会自动将选项 -j4 -s 存入 MAKEFLAGS，即 MAKEFLAGS = -j4 -s

注意：某些选项 (如 -C、-f、-o 等) 不会存入 MAKEFLAGS，因为这些选项是针对当前 Makefile 的路径或行为，无需传递给子 Makefile，即只有需要传递给子 Makefile 的选项才会保存在 MAKEFLAGS 中

默认变量 MAKEFLAGS 支持递归传递，即在递归调用子 Makefile 时，自动将该变量的值传递给子 Makefile，例如，子 Makefile 编译时也会使用 -j4 -s 选项

顶层 Makefile 中为 MAKEFLAGS 设置了默认值：

# o Do not use make's built-in rules and variables
#   (this increases performance and avoids hard-to-debug behaviour);
# o Look for make include files relative to root of kernel src
MAKEFLAGS += -rR --include-dir=$(CURDIR)
...
# Do not print "Entering directory ...",
# but we want to display it when entering to the output directory
# so that IDEs/editors are able to understand relative filenames.
MAKEFLAGS += --no-print-directory

+= 表示追加值，即在 MAKEFLAGS 现有值的基础上追加新的值；
-r 为 --no-builtin-rules 的简写，该选项禁用所有 GNU Make 内置的隐含规则，如 .c 到 .o 的默认编译规则，使用该选项后，必须显式的定义编译规则；
-R 为 --no-builtin-variables 的简写，表示禁用所有 GNU Make 的内置变量，如 CC=gcc、CFLAGS=-g -O2 等，使用该选项后，必须显式的定义 CC、CFLAGS 等内置变量；
--include-dir=$(CURDIR) 表示在当前目录 (根目录 . ) 中搜索文件：
- --include-dir 指定搜索目录；
- CURDIR 为 GNU Make 的内置变量，表示当前 Makefile 所在目录的路径 (对于顶层 Makefile 为根目录 . )；
--no-print-directory 表示禁止输出类似 Entering directory ... 的提示信息 (大型项目编译时，需要在各个子目录和根目录间来回切换，这会导致输出大量的目录切换提示信息)；

2.2.静默输出 - -s

编译时使用 -s 选项 (make -s ...) 可以实现静默输出，即编译时不会输出任何 Log 信息，同时 -s 选项会保存在变量 MAKEFLAGS 中，并传递给子 Makefile

顶层 Makefile 会检查变量 MAKEFLAGS，判断用户是否在命令行中使用了 -s 选项，若用户使用了 -s 选项，则会设置变量 quiet 的值：

# If the user is running make -s (silent mode), suppress echoing of commands
ifneq ($(filter 4.%,$(MAKE_VERSION)),)  # make-4
ifneq ($(filter %s ,$(firstword x$(MAKEFLAGS))),)quiet=silent_
endif
else                    # make-3.8x
ifneq ($(filter s% -s%,$(MAKEFLAGS)),)quiet=silent_
endif
endifexport quiet Q KBUILD_VERBOSE

ifneq ($(filter 4.%,$(MAKE_VERSION)),) 检查当前 Make 的版本是否为 4.x：
- MAKE_VERSION 为 GNU Make 的内置变量，表示当前 Make 的版本号；
- filter 4.% 筛选版本号，区分出 Make 4.x 版本和 Make 3.8x 版本；
ifneq ($(filter %s ,$(firstword x$(MAKEFLAGS))),) 检查用户是否在命令行中使用了 -s 或 --silent 选项：
- x$(MAKEFLAGS)：x 用于防止 firstword 函数返回空字符串，MAKEFLAGS 保存用户传入的选项；
- firstword 函数用于提取命令行选项 MAKEFLAGS 中的第一个选项；
- 因此 $(firstword x$(MAKEFLAGS))) 从命令行选项 MAKEFLAGS 中提取第一个选项；
- filter %s 检查选项中是否包含匹配的字符串 (% 为通配符，s 表示字符 s)，即 -s 或 --silent；
之所以要区分 Make 4.x 和 Make 3.8x，是因为 Make 3.8x 只能使用简单的字符串匹配，仅能处理短选项，即只能处理 -s 选项，无法处理 --silent 选项；
若用户通过命令行设置静默输出 (make -s ...)，则会设置 quiet=silent_，设置后变量 quiet_cmd_cc_o_c 等同于 silent_cmd_cc_o_c，但是该变量未定义，因此不会再输出任何信息；
export quiet Q KBUILD_VERBOSE 将控制 Log 输出的相关变量，传递给子 Makefile (设置为全局变量)；

2.3.输出信息控制 - V

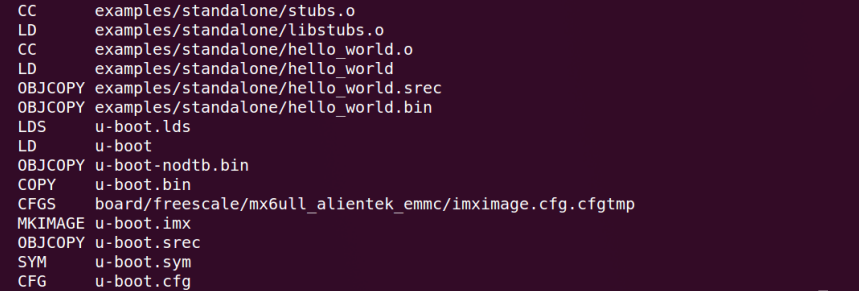

uboot 默认编译时不会在终端显示完整的命令，如下图所示;

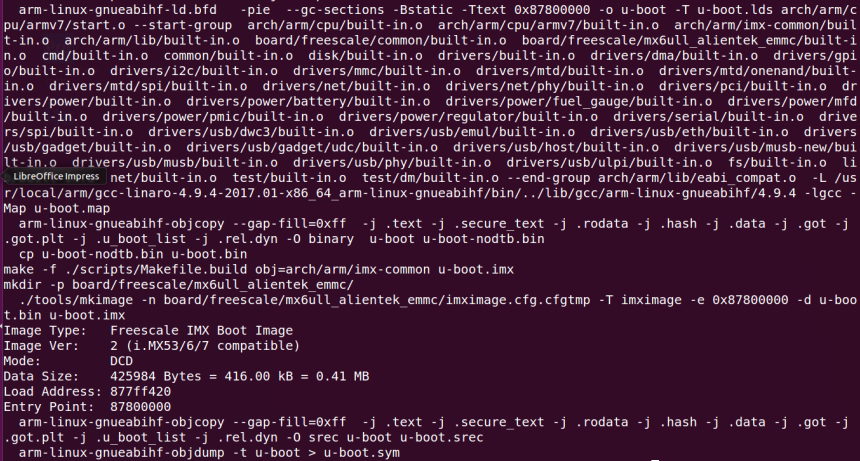

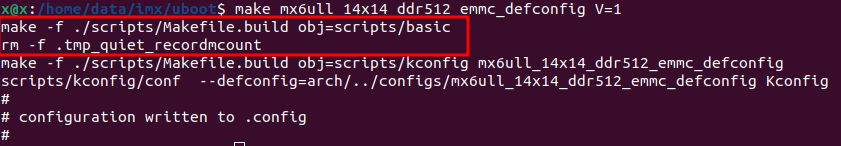

可以通过选项 V=1 (即 make V=1 ...) 输出完整的编译信息，如下图所示：

顶层 Makefile 中控制编译信息输出的代码如下所示：

ifeq ("$(origin V)", "command line")KBUILD_VERBOSE = $(V)
endif
ifndef KBUILD_VERBOSEKBUILD_VERBOSE = 0
endififeq ($(KBUILD_VERBOSE),1)quiet =Q =
elsequiet=quiet_Q = @
endif

ifeq ("$(origin V)", "command line") 判断用户是否在命令行中使用了 V=1 选项设置 Log 输出等级：
- origin 函数以字符串格式输出变量的来源，例如，origin V 表示查询变量 V 的来源，若用户在命令行中使用了该选项 (make V=1 ...)，则会返回字符串 "command line"；
- 此时，ifeq() 判断等式成立，执行 KBUILD_VERBOSE = $(V)；
KBUILD_VERBOSE = $(V) 将变量 KBUILD_VERBOSE 的值设置为变量 V 的值，若在编译时使用了 V=1 选项，则有 KBUILD_VERBOSE = V = 1，否则 KBUILD_VERBOSE = 0；
ifeq ($(KBUILD_VERBOSE),1) 判断变量 KBUILD_VERBOSE 的值是否为 1，即是否使用了 V=1 选项：
- 若为 1 则将 quiet 和 Q 变量均设置为空，即打印所有 Log 信息；
- 若用户未使用 V=1 设置 Log 输出等级，则将 quiet 设置为 quiet_，Q 设置为 @；

2.3.1.变量 Q 的用途

Makefile 中使用变量 Q 控制打印输出，例如：

env: scripts_basic$(Q)$(MAKE) $(build)=tools/$@

如果用户未使用 V=1 选项，则 Q = @，上述代码展开如下：

env: scripts_basic@$(MAKE)$(build)=tools/$@

在编译命令前加上 @ 会禁止其在终端打印 Log 信息

2.3.2.变量 quiet 的用途

有些命令有两个版本，例如：

quiet_cmd_sym ?= SYM     $@cmd_sym ?= $(OBJDUMP) -t $< > $@

sym 命令有 quiet_cmd_sym 和 cmd_sym 两个版本，这两个命令功能一样，区别在于命令执行时输出的信息不同，quiet_cmd_xxx 命令输出的信息少 (短命令)，cmd_xxx 命令输出的信息多 (完整命令)：

变量 quiet 为空时输出完整的 Log 信息，如 arm-linux-gnueabihf-gcc -Wp ...；
变量 quiet 为 quiet_ 时仅输出短命令 Log 信息，如 CC ...、CFLAGS ...；
变量 quiet 为 silent_ 时命令不会输出任何 Log 信息 (因为没有定义 silent_cmd_xxx 命令)；

2.4.设置输出目录 - O

uboot 可以将编译生成的目标文件存放到指定的目录中

执行 make 命令时使用 O 选项指定输出目录，例如 make O=out 表示将目标文件输出到 /out 目录中

若不使用 O 选项，则源文件和编译产生的文件位于同一个目录中，一般不使用 O 选项

顶层 Makefile 中处理 O 选项的代码如下：

ifeq ("$(origin O)", "command line")KBUILD_OUTPUT := $(O)
endif
...ifneq ($(KBUILD_OUTPUT),)
# Invoke a second make in the output directory, passing relevant variables
# check that the output directory actually exists
saved-output := $(KBUILD_OUTPUT)
KBUILD_OUTPUT := $(shell mkdir -p $(KBUILD_OUTPUT) && cd $(KBUILD_OUTPUT) && /bin/pwd)
...PHONY += $(MAKECMDGOALS) sub-make$(filter-out _all sub-make $(CURDIR)/Makefile, $(MAKECMDGOALS)) _all: sub-make@:sub-make: FORCE$(Q)$(MAKE) -C $(KBUILD_OUTPUT) KBUILD_SRC=$(CURDIR) \-f $(CURDIR)/Makefile $(filter-out _all sub-make,$(MAKECMDGOALS))

ifeq ("$(origin O)", "command line") 判断 O 选项是否由用户通过命令行设置；
KBUILD_OUTPUT := $(O) 表示如果用户在编译时使用 make O=/src/.. 指定了输出目录，则将指令目录 /src/.. 的路径赋给 KBUILD_OUTPUT 变量；
ifneq ($(KBUILD_OUTPUT),) 判断 KBUILD_OUTPUT 指定的输出目录是否为空，若不为空则调用 mkdir 创建指定的输出目录，并将绝对路径赋给 KBUILD_OUTPUT；
执行 make sub-make 命令或编译依赖 sub-make 的目标时，在 KBUILD_OUTPUT 目录下重新运行 Makefile，源码路径通过 KBUILD_SRC 传递源码路径；
综上，通过这种方式将编译产生的文件存放到 O 选项指定的目录中；

2.5.代码检查 - C

uboot 支持代码检查：

编译时使用 C=1 选项 (make C=1) 检查需要重新编译的文件；
编译时使用 C=2 选项 (make C=2) 检查所有的源码文件；

顶层 Makefile 中的相关代码如下：

ifeq ("$(origin C)", "command line")KBUILD_CHECKSRC = $(C)
endif
ifndef KBUILD_CHECKSRCKBUILD_CHECKSRC = 0
endif

ifeq ("$(origin C)", "command line") 检查用户是否在命令行中使用了 C 选项；
KBUILD_CHECKSRC = $(C)：若用户使用了 C 选项，则将该选项的值赋给 KBUILD_CHECKSRC；

在 Makefile.build 脚本中，检查 KBUILD_CHECKSRC 是否有值，即用户是否使用了 C 选项，若用户使用了 C 选项，则调用 CHECK (CHECK 为静态代码分析工具 sparse) 执行代码检查：

# Linus' kernel sanity checking tool
ifneq ($(KBUILD_CHECKSRC),0)ifeq ($(KBUILD_CHECKSRC),2)quiet_cmd_force_checksrc = CHECK   $<cmd_force_checksrc = $(CHECK) $(CHECKFLAGS) $(c_flags) $< ;elsequiet_cmd_checksrc     = CHECK   $<cmd_checksrc     = $(CHECK) $(CHECKFLAGS) $(c_flags) $< ;endif
endif

2.6.编译外部模块 - M

uboot 允许编译外部模块，使用命令 make M=dir 即可，也支持旧版语法 make SUBDIRS=dir，相关代码如下：

# Use make M=dir to specify directory of external module to build
# Old syntax make ... SUBDIRS=$PWD is still supported
# Setting the environment variable KBUILD_EXTMOD take precedence
ifdef SUBDIRSKBUILD_EXTMOD ?= $(SUBDIRS)
endififeq ("$(origin M)", "command line")KBUILD_EXTMOD := $(M)
endif# If building an external module we do not care about the all: rule
# but instead _all depend on modules
PHONY += all
ifeq ($(KBUILD_EXTMOD),)
_all: all
else
_all: modules
endififeq ($(KBUILD_SRC),)# building in the source treesrctree := .
elseifeq ($(KBUILD_SRC)/,$(dir $(CURDIR)))# building in a subdirectory of the source treesrctree := ..elsesrctree := $(KBUILD_SRC)endif
endif
objtree     := .
src     := $(srctree)
obj     := $(objtree)VPATH       := $(srctree)$(if $(KBUILD_EXTMOD),:$(KBUILD_EXTMOD))export srctree objtree VPATH

ifdef SUBDIRS 判断是否定义了变量 SUBDIRS (旧版 Make 使用 SUBDIRS=$PWD 选项，指定需要编译的外部模块的源码路径)，若 SUBDIRS 存在定义，则将其值赋给变量 KBUILD_EXTMOD，这里是为了支持旧版 Make 的语法 make SUBIDRS=dir；
ifeq ("$(origin M)", "command line") 判断是否在命令行中使用了 M 选项，若用户在命令行中使用了 M 选项，则将其值赋给 KBUILD_EXTMOD；
ifeq ($(KBUILD_EXTMOD),) 判断 KBUILD_EXTMOD 是否为空：
- 若用户未使用 M 选项 (未指定需要编译的外部模块的源码路径)，则 KBUILD_EXTMOD 为空，_all 依赖 all，即默认在当前目录下执行编译 (直接编译 uboot)；
- 若 KBUILD_EXTMOD 不为空，则 _all 依赖 modules，会优先编译外部模块，但一般不在 uboot 中编译外部模块；
ifeq ($(KBUILD_SRC),) 判断 KBUILD_SRC 是否为空 (是否指定源码目录)，若未指定则将源码目录 srctree 设置为根目录 (在根目录下进行编译，即编译完整的 uboot)，一般不指定源码目录的路径 KBUILD_SRC；
- 注意：这里 srctree 和 objtree 均为当前根目录 .；
VPATH := $(srctree)$(if $(KBUILD_EXTMOD),:$(KBUILD_EXTMOD))：如果在当前目录中未找到源文件，则在指定目录中 (srctree、KBUILD_EXTMOD、KBUILD_EXTMOD) 进行搜索；

3.配置交叉编译器

uboot 支持多种架构，因此在执行编译前，需要配置所使用的编译器

若本机和目标架构一致，则使用本机编译器，若两者架构不同，则需要配置交叉编译器

3.1.获取本机的架构和系统信息

顶层 Makefile 会获取当前主机的架构和系统信息：

HOSTARCH := $(shell uname -m | \sed -e s/i.86/x86/ \-e s/sun4u/sparc64/ \-e s/arm.*/arm/ \-e s/sa110/arm/ \-e s/ppc64/powerpc/ \-e s/ppc/powerpc/ \-e s/macppc/powerpc/\-e s/sh.*/sh/)HOSTOS := $(shell uname -s | tr '[:upper:]' '[:lower:]' | \sed -e 's/\(cygwin\).*/cygwin/')export  HOSTARCH HOSTOS

HOSTARCH 保存当前 PC 的架构信息，如 x86_64、ARM 等：
- 通过 uname -m 命令获取 PC 的架构信息，例如，本机终端执行 uname -m 命令，输出结果为 x86_64；
- sed -e s 为替换命令，例如 sed -e s/i.86/x86/，其将字符串 i.86 替换为 x86，因此这一行命令对于 x86 架构，等同于 HOSTARCH := x86_64；
HOSTOS 保存当前 PC 的系统信息，如 Linux、Windows 等：
- 通过 uname -s 命令获取 PC 的操作系统信息，例如，本机终端执行 uname -s 命令，输出结果为 Linux；
- tr '[:upper:]' '[:lower:]' 将字符串中的大写字符转换为小写字母，例如，将 Linux 转换为 linux；
- sed -e 's/$cygwin$.*/cygwin/' 将 cygwin_* 格式的字符串简化为 cygwin 格式；
- 因此，对于本机这行代码等同于 HOSTOS := linux；

3.2.设置目标架构和交叉编译器

本机架构为 x86_64，目标架构为 ARM，因此需要使用交叉编译器

顶层 Makefile 中并未设置目标架构和交叉编译器，因此需要用户在编译时指定，例如：

make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- ...

该命令将目标架构 ARCH 设置为 ARM，并指定所使用的交叉编译器 CROSS_COMPILE 为 arm-linux-gnueabihf-

Makefile 会获取用户在命令行中设置的目标架构及所使用的交叉编译器，并将值赋给对应的变量：

# set default to nothing for native builds
ifeq ($(HOSTARCH),$(ARCH))
CROSS_COMPILE ?=
endif

前面已经通过 uname 命令获取了本机的架构信息 HOSTARCH 和系统信息 HOSTOS，用户在终端执行 make ARCH=arm ... 命令后，会将值 arm 赋给变量 ARCH；
ifeq ($(HOSTARCH),$(ARCH)) 判断本机和目标是否为同架构，若不同则设置交叉编译器 CROSS_COMPILE；
CROSS_COMPILE ?=：CROSS_COMPILE 由用户通过命令行指定，本机系统为 Linux，目标架构为 ARM，其使用的交叉编译器为 arm-linux-gnueabihf-；

3.3.配置文件

Makefile 中将配置文件 KCONFIG_CONFIG 指定为 .config 文件：

KCONFIG_CONFIG  ?= .config
export KCONFIG_CONFIG

在终端执行 make xxx_defconfig 命令，会在根目录下生成 .config 配置文件 (.config 是 xxx_defconfig 的副本)

.config 文件中的默认值和 xxx_defconfig 中的一致，若后续调整了 uboot 中的相关配置项，则这些参数只会保存在 .config 文件中，相当于 xxx_defconfig 只进行初始配置，而 .config 才是实时有效的配置

3.4.配置交叉编译器

交叉编译器指定后需要进行配置，设置编译工具 CC、链接工具 LD 及相关标记 FLAGS 等：

# Make variables (CC, etc...)AS      = $(CROSS_COMPILE)as
# Always use GNU ld
ifneq ($(shell $(CROSS_COMPILE)ld.bfd -v 2> /dev/null),)
LD      = $(CROSS_COMPILE)ld.bfd
else
LD      = $(CROSS_COMPILE)ld
endif
CC      = $(CROSS_COMPILE)gcc
CPP     = $(CC) -E
AR      = $(CROSS_COMPILE)ar
NM      = $(CROSS_COMPILE)nm
LDR     = $(CROSS_COMPILE)ldr
STRIP       = $(CROSS_COMPILE)strip
OBJCOPY     = $(CROSS_COMPILE)objcopy
OBJDUMP     = $(CROSS_COMPILE)objdump
AWK     = awk
PERL    = perl
PYTHON  = python
DTC     = dtc
CHECK   = sparse

例如，若用户使用的编译命令为：

make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- ...

则变量 CROSS_COMPILE 的值为 arm-linux-gnueabihf-，则：

AS = arm-linux-gnueabihf-as；
CC = arm-linux-gnueabihf-gcc；
... (其余变量类似)；

4.配置预处理标志

顶层 Makefile 中定义了一些宏/标志，这些宏/标志控制条件编译、代码检查等功能：

CHECKFLAGS     := -D__linux__ -Dlinux -D__STDC__ -Dunix -D__unix__ \-Wbitwise -Wno-return-void -D__CHECK_ENDIAN__ $(CF)KBUILD_CPPFLAGS := -D__KERNEL__ -D__UBOOT__KBUILD_CFLAGS   := -Wall -Wstrict-prototypes \-Wno-format-security \-fno-builtin -ffreestanding
KBUILD_AFLAGS   := -D__ASSEMBLY__

变量 CHECKFLAGS：
- -Dlinux 和 -D__linux__：在编译时分别定义 linux 宏和 __linux__ 宏，声明当前系统环境为 Linux；
- -D__STDC__：在编译时定义 __STDC__ 宏，声明当前编译环境支持标准 C 语言规范；
- -Dunix 和 -D__unix__：在编译时分别定义 unix 宏和 __unix__ 宏，声明当前编译环境为 Unix 或类 Unix 系统 (如 Linux、FreeBSD 等)；
- -Wbitwise 控制警告选项，当代码中使用了错误的位运算时，输出警告信息；
- -Wno-return-void 控制警告选项，当有返回值的函数没有返回值时，输出警告信息；
- -D__CHECK_ENDIAN__：在编译时定义 __CHECK_ENDIAN__ 宏，声明编译时需要进行字节序相关的检查和处理；
- 变量 CF 为用户自定义的编译标志，允许用户在编译时添加自定义的编译选项，如警告级别、优化选项等；
变量 KBUILD_CPPFLAGS：
- -D__KERNEL__：在编译时定义 __KERNEL__ 宏，声明当前编译的目标为内核程序，区别于用户空间程序；
- -D__UBOOT__：在编译时定义 __UBOOT__ 宏，声明当前编译的目标为 uboot；
变量 KBUILD_CFLAGS：
- -Wall：控制警告选项，表示启用所有常见警告；
- -Wstrict-prototypes：控制警告选项，表示严格检查函数原型；
- -Wno-format-security：控制警告选项，表示禁止输出格式化字符串相关的安全检查的警告信息；
- -fno-builtin 表示禁用 GCC 所有的内置函数替换，强制调用标准库实现；
- -ffreestanding 表示代码将在独立环境中运行，允许使用不完整的标准库实现；
变量 KBUILD_AFLAGS：
- -D__ASSEMBLY__：在编译时定义 __ASSEMBLY__ 宏，声明当前编译的目标为汇编文件；

5.导入变量/函数 - scripts/Kbuild.include

顶层 Makefile 会引用 scripts/Kbuild.include 文件，导入其中定义的变量/函数：

# We need some generic definitions (do not try to remake the file).
scripts/Kbuild.include: ;
include scripts/Kbuild.include

scripts/Kbuild.include 文件中定义了许多变量和函数，uboot 编译过程中会使用这些变量和函数，例如：

# as-option
# Usage: cflags-y += $(call as-option,-Wa$(comma)-isa=foo,)as-option = $(call try-run,\$(CC) $(KBUILD_CFLAGS) $(1) -c -x assembler /dev/null -o "$$TMP",$(1),$(2))# as-instr
# Usage: cflags-y += $(call as-instr,instr,option1,option2)as-instr = $(call try-run,\printf "%b\n" "$(1)" | $(CC) $(KBUILD_AFLAGS) -c -x assembler -o "$$TMP" -,$(2),$(3))

函数 as-option 用于检查编译器是否支持特定的编译选项；
函数 as-instr 用于检测编译器是否支持特定的汇编指令或语法；

6.导出变量 - export

顶层 Makefile 会使用 export 导出一些变量供子 Makefile 使用：

export VERSION PATCHLEVEL SUBLEVEL UBOOTRELEASE UBOOTVERSION
export ARCH CPU BOARD VENDOR SOC CPUDIR BOARDDIR
export CONFIG_SHELL HOSTCC HOSTCFLAGS HOSTLDFLAGS CROSS_COMPILE AS LD CC
export CPP AR NM LDR STRIP OBJCOPY OBJDUMP
...

这些变量大部分在顶层 Makefile 中定义，部分变量在 config.mk 文件中定义：

ARCH := $(CONFIG_SYS_ARCH:"%"=%)
CPU := $(CONFIG_SYS_CPU:"%"=%)
...
BOARD := $(CONFIG_SYS_BOARD:"%"=%)
ifneq ($(CONFIG_SYS_VENDOR),)
VENDOR := $(CONFIG_SYS_VENDOR:"%"=%)
endif
ifneq ($(CONFIG_SYS_SOC),)
SOC := $(CONFIG_SYS_SOC:"%"=%)
endif

用户通过命令 make xxx_defconfig 生成 .config 配置文件时，会读取其中的配置 (如 CONFIG_xxx 等)，从而为 config.mk 文件中定义的变量赋值：

ARCH := $(CONFIG_SYS_ARCH:"%"=%) 定义变量 ARCH，值为 $(CONFIG_SYS_ARCH:"%"=%)，即提取 CONFIG_SYS_ARCH 中双引号 “” 之间的内容，例如，当 CONFIG_SYS_ARCH=“arm” 时， ARCH=arm；
CPU := $(CONFIG_SYS_CPU:"%"=%) 定义变量 CPU，值为 $(CONFIG_SYS_CPU:"%"=%)；
BOARD := $(CONFIG_SYS_BOARD:"%"=%) 定义变量 BOARD，值为 $(CONFIG_SYS_BOARD:"%"=%)；
VENDOR := $(CONFIG_SYS_VENDOR:"%"=%) 定义变量 VENDOR，值为 $(CONFIG_SYS_VENDOR:"%"=%)；
SOC := $(CONFIG_SYS_SOC:"%"=%) 定义变量 SOC，值为 $(CONFIG_SYS_SOC:"%"=%)；

CONFIG_SYS_ARCH 等变量在根目录的 .config 文件中定义 (.config 由用户执行 make xxx_defconfig 生成)：

CONFIG_SYS_ARCH="arm"
CONFIG_SYS_CPU="armv7"
CONFIG_SYS_SOC="mx6"
CONFIG_SYS_VENDOR="freescale"
CONFIG_SYS_BOARD="mx6ullevk"
CONFIG_SYS_CONFIG_NAME="mx6ullevk"

因此，这几个变量的值如下：

ARCH = arm
CPU = armv7
BOARD = mx6ullevk
VENDOR = freescale
SOC = mx6

Makefile 会指定对应架构及开发板的源码路径，从而包含对应的 config.mk 文件：

# Some architecture config.mk files need to know what CPUDIR is set to,
# so calculate CPUDIR before including ARCH/SOC/CPU config.mk files.
# Check if arch/$ARCH/cpu/$CPU exists, otherwise assume arch/$ARCH/cpu contains
# CPU-specific code.
CPUDIR=arch/$(ARCH)/cpu$(if $(CPU),/$(CPU),)sinclude $(srctree)/arch/$(ARCH)/config.mk  # include architecture dependend rules
sinclude $(srctree)/$(CPUDIR)/config.mk     # include  CPU  specific rulesifdef   SOC
sinclude $(srctree)/$(CPUDIR)/$(SOC)/config.mk  # include  SoC  specific rules
endif
ifneq ($(BOARD),)
ifdef   VENDOR
BOARDDIR = $(VENDOR)/$(BOARD)
else
BOARDDIR = $(BOARD)
endif
endif
ifdef   BOARD
sinclude $(srctree)/board/$(BOARDDIR)/config.mk # include board specific rules
endif

CPUDIR=arch/$(ARCH)/cpu$(if $(CPU),/$(CPU),) 定义变量 CPUDIR，值为 arch/$(ARCH)/cpu$(if$(CPU),/$(CPU),)，将其逐个展开如下：
- $(ARCH) 获取变量 ARCH 的值，这里 ARCH=arm，因此 CPUDIR=arch/arm/cpu$(if $(CPU),/$(CPU),)；
- $(if $(CPU),/$(CPU),) 检查变量 CPU 是否有值，若没有值会返回空，这里 CPU=armv7，因此 CPUDIR=arch/arm/cpu/armv7；
sinclude $(srctree)/arch/$(ARCH)/config.mk：sinclude 和 include 的功能类似，表示读取指定文件中的内容，这里读取文件 $(srctree)/arch/$(ARCH)/config.mk 中的内容，若 sinclude 读取的文件不存在，不会报错；
BOARDDIR = $(VENDOR)/$(BOARD) 定义变量 BOARDDIR，如果定义了 VENDOR 则 BOARDDIR=$(VENDOR)/$(BOARD)，否则 BOARDDIR=$(BOARD)；
- 前面将 VENDOR 设置为 freescale，BOARD 设置为 mx6ullevk，因此 BOARDDIR=freescale/mx6ullevk；

7.编译过程

顶层 Makefile 描述 .config 及 uboot.bin 等主要文件的编译规则，具体工作由 Makefile.build 脚本完成

Makefile.build 脚本读取子目录的 Makefile 或 Kbuild 文件，并根据其中的配置决定是否编译以及如何编译该子模块

Makefile.build 脚本具体描述 .c 文件或汇编文件生成 .o 文件的编译规则

7.1.生成 .config 配置文件的编译规则

用户在终端执行 make xxx_defconfig 时生成 .config 文件，该文件为 xxx_defconfig 的副本，其中包含开发板相关的配置信息，如架构信息、是否编译网络模块、是否编译串口模块等：

CONFIG_SYS_ARCH="arm"
...
CONFIG_HAS_VBAR=y
...
CONFIG_DISK=y

编译时可以修改这些变量的值，新的值只会保存在 .config 文件中，不会写入 xxx_defconfig 文件，即 .config 为用户生成的临时配置文件，仅供编译使用，Makefile 会读取 .config 配置文件，并依据其中的配置，编译对应的模块或者启用对应的功能

7.1.1.目标列表 - MAKECMDGOALS

MAKECMDGOALS 为 GNU Make 中的默认变量，用于存储用户在命令行中指定的目标，例如，用户在命令行中执行以下命令：

make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- mx6ull_14x14_ddr512_emmc_defconfig

则 MAKECMDGOALS 的值为 mx6ull_14x14_ddr512_emmc_defconfig (注意：仅该选项为目标)

7.1.2.检查是否包含依赖配置文件的目标

部分类型的目标不依赖 .config 配置文件，如 clean、check 等，而像 all、modules 等类型的目标则依赖配置文件，Makefile 会判断用户命令行中的选项，是否包含依赖配置文件的目标，并使用变量 dot-config 标记：

dot-config := 1

变量 dot-config 的默认值为 1，表示默认编译选项中包含依赖配置文件的目标

Makefile 将不依赖配置文件的目标 (如 clean、check 等) 定义为 no-dot-config-targets：

no-dot-config-targets := clean clobber mrproper distclean \help %docs check% coccicheck \ubootversion backup

不依赖配置文件的目标可以分为以下几类：

清理类：移除生成的文件，无需配置：clean、clobber、mrproper、distclean；
帮助/文档类：显示帮助或生成文档，无需配置：help、%docs (如 htmldocs)；
检查类：代码检查工具，无需配置：check% (如 checkheaders)、coccicheck；
特殊工具：生成版本信息或备份，无需配置：ubootversion、backup；

其余目标依赖于 .config 配置文件，如 all、zImage、modules、defconfig 等

Makefile 中通过以下代码检查命令行选项中，是否包含依赖配置文件的目标：

ifneq ($(filter $(no-dot-config-targets), $(MAKECMDGOALS)),)ifeq ($(filter-out $(no-dot-config-targets), $(MAKECMDGOALS)),)dot-config := 0endif
endif

这段代码包含两层判断：

第一层判断，检查 MAKECMDGOALS 中是否包含任何 no-dot-config-targets (如 clean、backup 等)；
第二层判断，检查排除 no-dot-config-targets 类型的目标后，剩余目标是否为空：
- 例如，若命令为 make clean，则排除后为空，此时将 dot-config 设置为 0，表示没有依赖配置文件的目标；
- 例如，若命令为 make backup all，则排除后还剩目标 all，即存在依赖配置文件的目标，dot-config 为 1；

生成 .config 文件时使用的命令如下：

make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- mx6ull_14x14_ddr512_emmc_defconfig

排除后仍剩余目标 mx6ull_14x14_ddr512_emmc_defconfig，因此 MAKECMDGOALS 不为空，变量 dot-config 的值为 1，表示当前编译选项中包含依赖配置文件的目标

7.1.3.检查是否包含配置文件

Makefile 中使用变量 config-targets 标记命令行选项中，是否包含配置文件，例如以下编译命令：

make defconfig

这条命令中就包含了配置文件 defconfig，因此 config-targets 为 1

Makefile 中使用变量 mixed-targets 标记命令行选项中，是否包含多个目标，例如以下命令：

make defconfig all

这条命令中既包含了配置文件 defconfig，又包含了目标 all，因此 mixed-targets 为 1

Makefile 中通过以下代码，检查命令行选项中是否包含配置文件，以及是否包含多个目标：

ifeq ($(KBUILD_EXTMOD),)ifneq ($(filter config %config,$(MAKECMDGOALS)),)config-targets := 1ifneq ($(words $(MAKECMDGOALS)),1)mixed-targets := 1endifendif
endif

这段代码包含三层判断：

第一层判断，检查是否正在编译外部模块，编译外部模块时 KBUILD_EXTMOD 不为空，但一般不在 uboot 中编译外部模块，因此 KBUILD_EXTMOD 为空，继续下一步判断；
第二层判断，检查命令行选项中是否包含配置文件，filter config %config 判断 MAKECMDGOALS 中是否包含 config 目标，或包含与 "config" 字符串匹配的目标，生成 .config 文件时使用的命令如下：

make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- mx6ull_14x14_ddr512_emmc_defconfig

该命令行选项中，可以匹配到目标 mx6ull_14x14_ddr512_emmc_defconfig，因此会设置 config-targets := 1，表示命令行选项中包含需要编译的配置文件；
第三层判断，检查命令行选项中是否包含多个目标，例如，执行命令 make modules all 时，其中包含 modules 和 all 两个目标，因此会将 mixed-targets 设置为 1，表示存在多个目标；这里仅编译配置文件，因此只存在一个目标 (即 mx6ull_14x14_ddr512_emmc_defconfig)，因此 mixed-targets 为 0，表示仅有一个目标；

7.1.4.设置编译工具的编译规则 - scripts_basic

uboot 编译过程中会使用一些工具，如使用 fixdep 处理依赖项，使用 recoder 记录和处理编译过程中的各类信息

编译用户指定的目标前，需要先编译这些基础工具：

# Basic helpers built in scripts/
PHONY += scripts_basic
scripts_basic:$(Q)$(MAKE) $(build)=scripts/basic$(Q)rm -f .tmp_quiet_recordmcount

PHONY += scripts_basic 将 scripts_basic 定义为伪目标，防止同名文件冲突；
$(Q) 控制 Log 输出，若用户未使用 V=1 选项设置打印更多信息，则变量 Q 的默认值为 @，即该编译命令执行时不会输出 Log 信息；
$(MAKE) 中的 MAKE 为 GNU Make 中的默认变量，其值为 make；
变量 build 在 ./scripts/Kbuild.include 中定义：

# Shorthand for $(Q)$(MAKE) -f scripts/Makefile.build obj=
# Usage:
# $(Q)$(MAKE) $(build)=dir
build := -f $(srctree)/scripts/Makefile.build obj

变量 build 为 -f $(srctree)/scripts/Makefile.build obj 的别名，目的是减少重复输入，其中变量 srctree 的值为 . (根目录)，这里可以看出，对于各个子文件夹，使用 Makefile.build 脚本中定义的规则进行编译

综上，目标 scripts_basic 的编译规则为：

# Basic helpers built in scripts/
PHONY += scripts_basic
scripts_basic:make -f ./scripts/Makefile.build obj=scripts/basicrm -f . tmp_quiet_recordmcount

即使用 Makefile.build 中定义的规则，编译 ./scripts/basic 目录下的工具，然后删除编译过程中输出的 Log 文件：

7.1.5.设置输出目录 - outputmakefile

如果用户在命令行中使用了 O 选项，指定存放输出文件的目录，则需要在该目录中生成临时的 Makefile 文件、符号链接文件等：

PHONY += outputmakefile
# outputmakefile generates a Makefile in the output directory, if using a
# separate output directory. This allows convenient use of make in the
# output directory.
outputmakefile:
ifneq ($(KBUILD_SRC),)$(Q)ln -fsn $(srctree) source$(Q)$(CONFIG_SHELL) $(srctree)/scripts/mkmakefile \$(srctree) $(objtree) $(VERSION) $(PATCHLEVEL)
endif

PHONY += outputmakefile 将 outputmakefile 定义为伪目标，防止同名文件冲突；
ifneq ($(KBUILD_SRC),) 判断是否指定了源码目录的路径，若未指定则在当前目录 (根目录) 下进行编译；
$(Q)ln -fsn $(srctree) source 创建 srctree 的链接，指向用户指定的目录；
最后，调用 ./scripts/mkmakefile 工具，生成临时的 Makefile 文件，并将源码目录的路径 srctree 等变量，传递给新的 Makefile 文件；
这里未指定源码目录的路径，而是在根目录下进行编译，因此变量 KBUILD_SRC 的值为空，不执行这段代码；

7.1.6.设置 .config 配置文件的编译规则

设置完编译工具的编译规则后，设置 .config 配置文件的编译/生成规则，若用户执行的命令为：

make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- mx6ull_14x14_ddr512_emmc_defconfig

经过之前的分析可知，这里需要生成 .config 配置文件，目标为 mx6ull_14x14_ddr512_emmc_defconfig，该目标与 %config 类型的目标匹配，因此变量 config-targets 的值为 1，执行下面这段代码：

ifeq ($(config-targets),1)
# ===========================================================================
# *config targets only - make sure prerequisites are updated, and descend
# in scripts/kconfig to make the *config targetKBUILD_DEFCONFIG := sandbox_defconfig
export KBUILD_DEFCONFIG KBUILD_KCONFIGconfig: scripts_basic outputmakefile FORCE$(Q)$(MAKE) $(build)=scripts/kconfig $@%config: scripts_basic outputmakefile FORCE$(Q)$(MAKE) $(build)=scripts/kconfig $@

目标 mx6ull_14x14_ddr512_emmc_defconfig 和 %config 类型的目标匹配，因此分析下面这段代码：

%config: scripts_basic outputmakefile FORCE$(Q)$(MAKE) $(build)=scripts/kconfig $@

依赖项 scripts_basic 为编译工具，依赖项 outputmakefile 为用户指定目标文件输出目录的相关配置；
变量 FORCE 并未设置值：

PHONY += FORCE
FORCE:

因此，当 FORCE 作为其他目标的依赖项时，由于 FORCE 总是被更新过的，所以依赖项所在的规则总会执行；
则这段代码展开为：

%config: scripts_basic outputmakefile FORCEmake -f ./scripts/Makefile.build obj=scripts/kconfig xxx_defconfig

同样，这里可以看到使用 Makefile.build 脚本中定义的规则进行编译

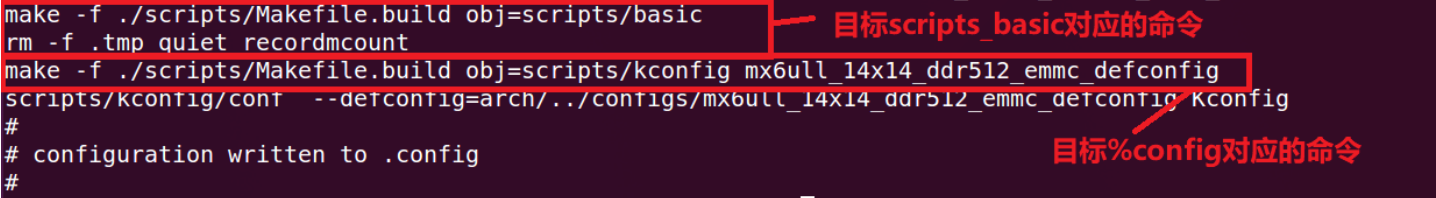

在命令行中执行 make mx6ull_14x14_ddr512_emmc_defconfig V=1，可以看到对应的 Log 输出：

7.2.生成配置文件

Makefile.build 脚本提供统一的编译规则，解析子目录中的 Kbuild 或 Makefile 文件，生成目标文件 (如 .o、.ko 等)，配置文件 .config 同样通过 Makefile.build 脚本生成，例如以下编译命令：

make mx6ull_14x14_ddr512_emmc_defconfig

根据之前的分析，其最终生成的编译命令为：

make -f ./scripts/Makefile.build obj=scripts/kconfig mx6ull_14x14_ddr512_emmc_defconfig

7.2.1.检查目标所处阶段

与大多数 BootLoader 一样，uboot 也分为多个阶段：

TPL：Tertiary Program Loader，底层引导程序，此时编译的程序要求尽可能小，主要用于加载 VPL 及 SPL；
VPL：Verifying Program Loader，验证引导程序，可以在多个 SPL 二进制文件中选择一个运行；
SPL：Secondary Program Loader，二级引导程序，主要用于配置内存 DDR 等核心模块；
UBoot：运行阶段 (uboot 主程序)，在该阶段中配置部分外设，并支持命令行操作，同时负责加载操作系统；

因此，编译前会检查当前编译的目标所位于的阶段，从而读取对应的配置文件，Makefile.build 脚本中负责检查所处阶段的代码如下：

# Modified for U-Boot
prefix := tpl
src := $(patsubst $(prefix)/%,%,$(obj))
ifeq ($(obj),$(src))
prefix := spl
src := $(patsubst $(prefix)/%,%,$(obj))
ifeq ($(obj),$(src))
prefix := .
endif
endif

prefix := tpl：默认所编译的目标位于 TPL 阶段；
src := $(patsubst $(prefix)/%,%,$(obj)) 使用 patsubst 函数移除 obj 中包含的 tpl/ 前缀，例如：若 obj = tpl/start，则 src = start；
ifeq ($(obj),$(src)) 检查移除 tpl/ 前缀后，obj 的路径是否和原来的一致，即判断 obj 的路径中是否包含 tpl/ 前缀 (判断所编译的目标是否属于 TPL 阶段)；若一致 (即目标 obj 的路径中不包含 tpl/ 前缀)，则认为目标不属于 TPL 阶段，将变量 prefix 的值设置为 spl；
src := $(patsubst $(prefix)/%,%,$(obj)) 和 ifeq ($(obj),$(src)) 判断目标是否属于 SPL 阶段，若目标也不属于 SPL 阶段，则将变量 prefix 的值设置为 . ，表示属于主程序阶段，即属于 uboot 主程序；

编译前会根据目标所处阶段，加载对应的配置文件：

# Read auto.conf if it exists, otherwise ignore
# Modified for U-Boot
-include include/config/auto.conf
-include $(prefix)/include/autoconf.mk
include scripts/Makefile.uncmd_spl

-include $(prefix)/include/autoconf.mk 根据当前目标的所处阶段，加载对应的 autoconf.mk 文件；
当前使用的 2016.03 版本的 uboot 仅包含 SPL 的配置文件 Makefile.uncmd_spl，其余文件不存在；

7.2.2.获取需要编译的目标 - obj-y

Makefile.build 脚本中定义了一些变量，用于保存标志信息以及需要编译的目标：

# Init all relevant variables used in kbuild files so
# 1) they have correct type
# 2) they do not inherit any value from the environment
obj-y :=
obj-m :=
lib-y :=
lib-m :=
always :=
targets :=
subdir-y :=
subdir-m :=
EXTRA_AFLAGS   :=
EXTRA_CFLAGS   :=
EXTRA_CPPFLAGS :=
EXTRA_LDFLAGS  :=
asflags-y  :=
ccflags-y  :=
cppflags-y :=
ldflags-y  :=subdir-asflags-y :=
subdir-ccflags-y :=

可以将其分为以下三类：

目标文件列表：obj-y、obj-m；
库文件列表：lib-y、lib-m；
编译标志变量：asflags-y、ccflags-y 等；

每个模块都有一个子 Makefile/Kbuild 文件，在子 Makefile 中添加需要编译的目标 (为 obj-y 赋值)，例如，在 I.MX6U SoC 对应的文件夹 arch/arm/cpu/armv7/mx6 中，包含一个子 Makefile 文件，其中的内容如下：

obj-y := soc.o clock.o
...
obj-$(CONFIG_MODULE_FUSE) += module_fuse.o

可以看到，该子 Makefile 中将变量 obj-y 的值设置为 soc.o clock.o，表示在 uboot 编译阶段，需要编译的目标为 SoC (soc.o) 和系统时钟 (clock.o)

7.2.3.获取子 Makefile 或 Kbuild 文件

部分模块使用 Kbuild 文件配置需要编译的目标，该文件的作用和 Makefile 一样，但其格式更为规范且支持更多高级特性，Makefile.build 脚本中使用以下代码查找 Kbuild 文件：

# The filename Kbuild has precedence over Makefile
kbuild-dir := $(if $(filter /%,$(src)),$(src),$(srctree)/$(src))
kbuild-file := $(if $(wildcard $(kbuild-dir)/Kbuild),$(kbuild-dir)/Kbuild,$(kbuild-dir)/Makefile)
include $(kbuild-file)

这段代码分为三个部分：

第一行设置子目录的实际路径：
- 若 $(src) 包含路径分隔符 /，则直接使用 $(src) 作为目录的路径；
- 否则，将 $(src) 与源码树根目录 ($(srctree)) 拼接，形成完整路径；
- 例如，若 src = drivers/usb 则 kbuild-dir = drivers/usb；
- 若 src = usb 则 kbuild-dir = $(srctree)/usb；
第二行在目标所属的目录中查找对应的编译规则文件：
- 优先查找 Kbuild 文件，若不存在，则查找 Makefile文件；
- 例如，若 drivers/usb/Kbuild 存在，则 kbuild-file = drivers/usb/Kbuild；
- 若不存在，则查找 drivers/usb/Makefile；
第三行将找到的编译规则文件，包含到当前的 Makefile 中，从而获取子目录的编译规则；

编译 .config 配置文件的命令如下：

make mx6ull_14x14_ddr512_emmc_defconfig

其最终生成的编译命令为：

make -f ./scripts/Makefile.build obj=scripts/basic
rm -f . tmp_quiet_recordmcount
make -f ./scripts/Makefile.build obj=scripts/kconfig mx6ull_14x14_ddr512_emmc_defconfig

变量 obj 的值为 scripts/basic，Makefile.build 脚本通过以下代码获取变量 src 的值：

# Modified for U-Boot
prefix := tpl
src := $(patsubst $(prefix)/%,%,$(obj))
ifeq ($(obj),$(src))
prefix := spl
src := $(patsubst $(prefix)/%,%,$(obj))
ifeq ($(obj),$(src))
prefix := .
endif
endif

由之前的分析可知，变量 src 的值是变量 obj 的值去除了前缀 tpl/ 和 spl/，因此：

src 的值为 scripts/basic；
变量 srctree 的值为 . ；

获取变量 kbuild-dir 值的方式如下：

kbuild-dir := $(if $(filter /%,$(src)),$(src),$(srctree)/$(src))

因此，变量 kbuild-dir 的值展开为：

$(if $(filter /%, scripts/basic), scripts/basic, ./scripts/basic)

$(if $(filter /%, scripts/basic) 提取 / 开头的单词：
- 如果有，则 kbuild-dir 的值为 scripts/basic；
- 如果没有，则 kbuild-dir 的值为 ./scripts/basic；
- 而 scripts/basic 不以 / 开头，因此 kbuild-dir 的值为 ./scripts/basic；

获取变量 kbuild-file 值的方式为：

kbuild-file := $(if $(wildcard $(kbuild-dir)/Kbuild),$(kbuild-dir)/Kbuild,$(kbuild-dir)/Makefile)

这行代码检查在 ./scrpts/basic 目录中是否存在 Kbuild 文件：

若存在，则 kbuild-file 的值为 ./scrpts/basic/kbuild；
若不存在，则 kbuild-file 的值为 ./scrpts/basic/Makefile；
这里 ./scrpts/basic 目录中不存在 kbuild 文件，因此，kbuild-file 的值为 ./scrpts/basic/Makefile；

因此，Makefile.build 脚本中会通过以下代码包含 ./scrpts/basic/Makefile：

include $(kbuild-file)
# 展开结果：
include ./scrpts/basic/Makefile

./scrpts/basic/Makefile 文件中的内容如下：

hostprogs-y := fixdep
always      := $(hostprogs-y)# fixdep is needed to compile other host programs
$(addprefix $(obj)/,$(filter-out fixdep,$(always))): $(obj)/fixdep

变量 hostprogs-y 的值为 fixdep;
最后一行代码为 always 变量加上前缀 (路径)，因此，变量 always 的值为 scrpts/basic/fixdep；

7.2.4.编译 scrpts/basic 中的 fixdep 等工具

使用以下命令编译 scrpts/basic 中的工具 (如 fixdep 等)：

make -f ./scripts/Makefile.build obj=scripts/basic

这条编译命令并未指定目标 target，因此会使用 Makefile.build 脚本中的默认目标 __build：

__build: $(if $(KBUILD_BUILTIN),$(builtin-target) $(lib-target) $(extra-y)) \$(if $(KBUILD_MODULES),$(obj-m) $(modorder-target)) \$(subdir-ym) $(always)@:

顶层 Makefile 中定义了变量 KBUILD_BUILTIN 和变量 KBUILD_MODULES 的默认值：

# Decide whether to build built-in, modular, or both.
# Normally, just do built-in.
KBUILD_MODULES :=
KBUILD_BUILTIN := 1

因此，默认目标 __build 展开为：

__build:$(builtin-target) $(lib-target) $(extra-y)) $(subdir-ym) $(always)@:

可以看到目标 __build 的依赖项为：builtin-target、lib-target、extra-y、subdir-ym 和 always

在编译工具 scripts/basic 目录的 Makefile 中，定义了变量 always 的值 (scripts/basic/fixdep)，其余并未定义，因此 __build 的值为：

__build: scripts/basic/fixdep@:

目标 __build 依赖 scripts/basic/fixdep，因此会先编译 scripts/basic/fixdep.c

综上，scripts_basic 目标的作用为编译 scripts/basic/fixdep

7.2.5.生成 .config 配置文件

生成 .config 配置文件所使用的命令如下：

make mx6ull_14x14_ddr512_emmc_defconfig

其最终生成的编译命令为：

make -f ./scripts/Makefile.build obj=scripts/basic
rm -f . tmp_quiet_recordmcount
make -f ./scripts/Makefile.build obj=scripts/kconfig mx6ull_14x14_ddr512_emmc_defconfig

上一节已经分析了 scripts/basic 的编译规则

本小节分析目标 mx6ull_14x14_ddr512_emmc_defconfig 的编译规则：

make -f ./scripts/Makefile.build obj=scripts/kconfig mx6ull_14x14_ddr512_emmc_defconfig

根据 4.1.6 小节的分析可知，该命令匹配的编译规则为：

%config: scripts_basic outputmakefile FORCE$(Q)$(MAKE) $(build)=scripts/kconfig $@

该子模块相关变量的值为：

src= scripts/kconfig
kbuild-dir = ./scripts/kconfig
kbuild-file = ./scripts/kconfig/Makefile
include ./scripts/kconfig/Makefile

Makefilke.build 脚本会读取 scripts/kconfig/Makefile，其中的内容如下：

%_defconfig: $(obj)/conf$(Q)$< $(silent) --defconfig=arch/$(SRCARCH)/configs/$@ $(Kconfig)

目标 mx6ull_14x14_ddr512_emmc_defconfig 和 _defconfig 匹配，因此会应用该编译规则

依赖项为 $(obj)/conf，展开为 scripts/kconfig/conf，conf 为主机生成的编译工具，不必过于关心

获取 scripts/kconfig/conf 后会执行目标 %_defconfig 的命令：

$(Q)$< $(silent) --defconfig=arch/$(SRCARCH)/configs/$@ $(Kconfig)

相关变量的值为：

Q = @ 或 空
silent=-s 或 空
SRCARCH=..
Kconfig=Kconfig

因此目标 %_defconfig 的编译命令展开为：

%_defconfig: $(obj)/confscripts/kconfig/conf --defconfig=arch/../configs/xxx_defconfig Kconfig

该命令使用 xxx_defconfig 文件 (如 mx6ull_alientek_emmc_defconfig)，将 mx6ull_alientek_emmc_defconfig 中的配置输出到 .config 文件中，最终生成 uboot 根目录下的 .config 文件

7.3.生成 u-boot.bin 的编译规则

编译 uboot 使用的命令为：

make V=1 ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- -j12

编译 uboot 时并未指定目标，因此与顶层 Makefile 中的默认目标 _all 匹配：

# That's our default target when none is given on the command line
PHONY := _all
_all:

7.3.1.检索目标 u-boot.bin

默认目标_all 依赖 all，而目标 all 依赖 $(ALL-y)：

# If building an external module we do not care about the all: rule
# but instead _all depend on modules
PHONY += all
ifeq ($(KBUILD_EXTMOD),)
_all: all
...all:$(ALL-y)
ifneq ($(CONFIG_SYS_GENERIC_BOARD),y)
...

目标 ALL-y 的值如下：

# Always append ALL so that arch config.mk's can add custom ones
ALL-y += u-boot.srec u-boot.bin u-boot.sym System.map u-boot.cfg binary_size_checkALL-$(CONFIG_ONENAND_U_BOOT) += u-boot-onenand.bin
ifeq ($(CONFIG_SPL_FSL_PBL),y)
ALL-$(CONFIG_RAMBOOT_PBL) += u-boot-with-spl-pbl.bin
else
...

目标 ALL-y 包含 u-boot.srec、u-boot.bin 等文件，根据 uboot 的配置不同也可能包含其他文件，例如：

ALL-$(CONFIG_ONENAND_U_BOOT) += u-boot-onenand.bin

CONFIG_ONENAND_U_BOOT 配置 uboot 的 ONENAND Flash，若使能 ONENAND Flash，在 .config 配置文件中会生成 CONFIG_ONENAND_U_BOOT=y，即 CONFIG_ONENAND_U_BOOT 变量的值为 y，因此展开结果为：

ALL-y += u-boot-onenand.bin

目标 ALL-y 中的 u-boot.bin 为 uboot 的二进制可执行文件

7.3.2.u-boot.bin 的编译规则

顶层 Makefile 中，u-boot.bin 目标对应的规则为：

ifeq ($(CONFIG_OF_SEPARATE),y)
u-boot-dtb.bin: u-boot-nodtb.bin dts/dt.dtb FORCE$(call if_changed,cat)u-boot.bin: u-boot-dtb.bin FORCE$(call if_changed,copy)
else
u-boot.bin: u-boot-nodtb.bin FORCE$(call if_changed,copy)
endif

函数 if_changed 在 scripts/Kbuild.include 中定义，用于检查依赖项是否比目标文件新，或命令行是否发生变化，仅当这两种情况下才会重新编译 uboot，从而避免重复编译，其定义如下：

# Execute command if command has changed or prerequisite(s) are updated.
#
if_changed = $(if $(strip $(any-prereq) $(arg-check)),                       \@set -e;                                                             \$(echo-cmd) $(cmd_$(1));                                             \printf '%s\n' 'cmd_$@ := $(make-cmd)' > $(dot-target).cmd)

配置文件 .config 中没有定义 CONFIG_OF_SEPARATE 的值，因此 u-boot.bin 的实际编译规则为：

u-boot.bin: u-boot-nodtb.bin FORCE$(call if_changed,copy)

从中可以看到，目标 u-boot.bin 依赖 u-boot-nodtb.bin

u-boot-nodtb.bin 是 UBoot 编译过程中生成的不含设备树的 UBoot 镜像，其编译规则为：

u-boot-nodtb.bin: u-boot FORCE$(call if_changed,objcopy)$(call DO_STATIC_RELA,$<,$@,$(CONFIG_SYS_TEXT_BASE))$(BOARD_SIZE_CHECK)

目标 u-boot-nodtb.bin 依赖目标 u-boot，顶层 Makefile 中目标 u-boot 的编译规则如下：

u-boot: $(u-boot-init) $(u-boot-main) u-boot.lds FORCE$(call if_changed,u-boot__)
ifeq ($(CONFIG_KALLSYMS),y)$(call cmd,smap)$(call cmd,u-boot__) common/system_map.o
endif

从中可以看到，目标 u-boot 依赖 u-boot_init、u-boot-main 和 u-boot.lds

7.3.3.CPU 初始化程序 - u-boot_init

变量 u-boot_init 为初始化代码，包含 arch/arm/lib/start.o 等程序，其在顶层 Makefile 中的定义如下：

u-boot-init := $(head-y)

$(head-y) 与 CPU 架构有关，这里使用的是 ARM 芯片，所以 head-y 在 arch/arm/Makefile 中指定为：

head-y := arch/arm/cpu/$(CPU)/start.o

变量 CPU 在 .config 配置文件中设置为 armv7，因此，变量 head-y 展开结果为：

head-y := arch/arm/cpu/armv7/start.o

因此，变量 u-boot-init 的值为：

u-boot-init= arch/arm/cpu/armv7/start.o

7.3.4.平台的各个模块 - u-boot-main

变量 u-boot-main 为 uboot 主程序的目标文件列表，包含所有模块的 .o 文件：

u-boot-main := $(libs-y)

$(libs-y) 为 uboot 所有子模块目录中 build-in.o 的集合：

libs-y += lib/
libs-$(HAVE_VENDOR_COMMON_LIB) += board/$(VENDOR)/common/
libs-$(CONFIG_OF_EMBED) += dts/
libs-y += fs/
libs-y += net/
libs-y += disk/
libs-y += drivers/
libs-y += drivers/dma/
...
libs-y := $(patsubst %/, %/built-in.o, $(libs-y))

libs-y := $(patsubst %/, %/built-in.o, $(libs-y)) 将 libs-y 中的 / 替换为 /built-in.o，例如，drivers/dma/ 替换后为 drivers/dma/built-in.o，因此，uboot-main 为所有子目录中 built-in.o 的集合

7.3.5.链接脚本 - u-boot.lds

u-boot.lds 为链接脚本，将 arch/arm/cpu/armv7/start.o 和各个子目录下的 built-in.o 链接在一起生成 u-boot：

u-boot.lds: $(LDSCRIPT) prepare FORCE$(call if_changed_dep,cpp_lds)

顶层 Makefile 中定义了链接脚本的查找规则：

# If board code explicitly specified LDSCRIPT or CONFIG_SYS_LDSCRIPT, use
# that (or fail if absent).  Otherwise, search for a linker script in a
# standard location.ifndef LDSCRIPT#LDSCRIPT := $(srctree)/board/$(BOARDDIR)/u-boot.lds.debugifdef CONFIG_SYS_LDSCRIPT# need to strip off double quotesLDSCRIPT := $(srctree)/$(CONFIG_SYS_LDSCRIPT:"%"=%)endif
endif# If there is no specified link script, we look in a number of places for it
ifndef LDSCRIPTifeq ($(wildcard $(LDSCRIPT)),)LDSCRIPT := $(srctree)/board/$(BOARDDIR)/u-boot.ldsendififeq ($(wildcard $(LDSCRIPT)),)LDSCRIPT := $(srctree)/$(CPUDIR)/u-boot.ldsendififeq ($(wildcard $(LDSCRIPT)),)LDSCRIPT := $(srctree)/arch/$(ARCH)/cpu/u-boot.ldsendif
endif

其分为两个阶段：

第一阶段：
- 检查是否在命令行中指定了链接脚本 (make LDSCRIPT=...)，若用户指定了链接脚本，则直接使用；
- 否则，检查配置项 CONFIG_SYS_LDSCRIPT，如 CONFIG_SYS_LDSCRIPT="board/arm/xxx/u-boot.lds"；
第二阶段：
- 在开发板对应的目录中查找，例如，board/freescale/u-boot.lds，IMX 没有在其中定义链接脚本；
- 在 SoC 对应的目录中查找，例如，arch/arm/cpu/armv7/u-boot.lds，该链接脚本不存在；
- 在通用架构对应的目录中查找，例如，arch/arm/cpu/u-boot.lds，该链接脚本存在；
- 因此，u-boot.lds 最终对应的链接脚本为 arch/arm/cpu/u-boot.lds；

7.3.6.子模块 built-in.o 编译规则

Makefile.build 脚本会读取子模块的 Makefile 以确定其是否需要编译，例如 cmd/Makefile 中定义了各种类型的外设：

...
obj-$(CONFIG_CMD_FUSE) += fuse.o
obj-$(CONFIG_CMD_GETTIME) += gettime.o
obj-$(CONFIG_CMD_GPIO) += gpio.o
obj-$(CONFIG_CMD_I2C) += i2c.o
obj-$(CONFIG_CMD_IOTRACE) += iotrace.o
...

编译时会读取 .config 配置文件，若模块需要编译，则其对应 CONFIG_xxx 的值会设置为 y，从而将该模块添加到需要编译的目标 obj-y 中，以 IMX6U 的编译为例，其 .config 中对应 GPIO 模块的配置为：

CONFIG_CMD_GPIO=y

因此，cmd/Makefile 中对应的条目就会变为：

obj-y += gpio.o

Makefile.build 脚本中的 obj-y 保存所有需要编译的子模块，同样的还有 obj-m、lib-y 等

模块编译后，通过链接脚本链接平台对应的 GPIO 模块，该链接脚本为 drivers/gpio/ 目录下的 .built-in.o.cmd 文件：

cmd_drivers/gpio/built-in.o := arm-linux-gnueabihf-ld.bfd -r -o \drivers/gpio/built-in.o drivers/gpio/mxc_gpio.o

Makefile.build 脚本会检查是否有需要编译的目标，如果有则将其存入变量 builtin-target 中：

ifneq ($(strip $(obj-y) $(obj-m) $(obj-) $(subdir-m) $(lib-target)),)
builtin-target := $(obj)/built-in.o
endif

因为在编译时未指定目标，因此会匹配 Makefile.build 脚本中的默认目标 __build：

__build: $(if $(KBUILD_BUILTIN),$(builtin-target) $(lib-target) $(extra-y)) \$(if $(KBUILD_MODULES),$(obj-m) $(modorder-target)) \$(subdir-ym) $(always)@:

与生成 .config 配置文件的编译规则一样，Makefile.build 脚本会在模块对应的目录中查找 Makefile/Kbuild 文件，然后编译后缀为 y 的目标

8.Makefile.build 脚本分析

Makefile.build 脚本负责递归编译子目录中的代码

8.1.检查目标所处阶段

与大多数 BootLoader 一样，uboot 也分为多个阶段：

TPL：Tertiary Program Loader，底层引导程序，此时编译的程序要求尽可能小，主要用于加载 VPL 及 SPL；
VPL：Verifying Program Loader，验证引导程序，可以在多个 SPL 二进制文件中选择一个运行；
SPL：Secondary Program Loader，二级引导程序，主要用于配置内存 DDR 等核心模块；
UBoot：运行阶段 (uboot 主程序)，在该阶段中配置部分外设，并支持命令行操作，同时负责加载操作系统；

因此，编译前会检查当前编译的目标所位于的阶段，从而读取对应的配置文件，Makefile.build 脚本中负责检查所处阶段的代码如下：

# Modified for U-Boot
prefix := tpl
src := $(patsubst $(prefix)/%,%,$(obj))
ifeq ($(obj),$(src))
prefix := spl
src := $(patsubst $(prefix)/%,%,$(obj))
ifeq ($(obj),$(src))
prefix := .
endif
endif

prefix := tpl：默认所编译的目标位于 TPL 阶段；
src := $(patsubst $(prefix)/%,%,$(obj)) 使用 patsubst 函数移除 obj 中包含的 tpl/ 前缀，例如：若 obj = tpl/start，则 src = start；
ifeq ($(obj),$(src)) 检查移除 tpl/ 前缀后，obj 的路径是否和原来的一致，即判断 obj 的路径中是否包含 tpl/ 前缀 (判断所编译的目标是否属于 TPL 阶段)；若一致 (即目标 obj 的路径中不包含 tpl/ 前缀)，则认为目标不属于 TPL 阶段，将变量 prefix 的值设置为 spl；
src := $(patsubst $(prefix)/%,%,$(obj)) 和 ifeq ($(obj),$(src)) 判断目标是否属于 SPL 阶段，若目标也不属于 SPL 阶段，则将变量 prefix 的值设置为 . ，表示属于主程序阶段，即属于 uboot 主程序；

编译前会根据目标所处阶段，加载对应的配置文件：

# Read auto.conf if it exists, otherwise ignore
# Modified for U-Boot
-include include/config/auto.conf
-include $(prefix)/include/autoconf.mk
include scripts/Makefile.uncmd_spl

-include $(prefix)/include/autoconf.mk 根据当前目标的所处阶段，加载对应的 autoconf.mk 文件；
当前使用的 2016.03 版本的 uboot 仅包含 SPL 的配置文件 Makefile.uncmd_spl，其余文件不存在；

8.2.获取需要编译的目标 - obj-y

Makefile.build 脚本中定义了一些变量，用于保存标志信息以及需要编译的目标：

# Init all relevant variables used in kbuild files so
# 1) they have correct type
# 2) they do not inherit any value from the environment
obj-y :=
obj-m :=
lib-y :=
lib-m :=
always :=
targets :=
subdir-y :=
subdir-m :=
EXTRA_AFLAGS   :=
EXTRA_CFLAGS   :=
EXTRA_CPPFLAGS :=
EXTRA_LDFLAGS  :=
asflags-y  :=
ccflags-y  :=
cppflags-y :=
ldflags-y  :=subdir-asflags-y :=
subdir-ccflags-y :=

可以将其分为以下三类：

目标文件列表：obj-y、obj-m；
库文件列表：lib-y、lib-m；
编译标志变量：asflags-y、ccflags-y 等；

每个模块都有一个子 Makefile，在子 Makefile 中添加需要编译的目标 (为 obj-y 赋值)，例如，在 I.MX6U SoC 对应的文件夹 arch/arm/cpu/armv7/mx6 中，包含一个子 Makefile 文件，其中的内容如下：

obj-y := soc.o clock.o
...
obj-$(CONFIG_MODULE_FUSE) += module_fuse.o

可以看到，该子 Makefile 中将变量 obj-y 的值设置为 soc.o clock.o，表示在 uboot 编译阶段，需要编译的目标为 SoC (soc.o) 和系统时钟 (clock.o)

8.3.查找子模块的 Kbuild/Makefile 文件

# The filename Kbuild has precedence over Makefile
kbuild-dir := $(if $(filter /%,$(src)),$(src),$(srctree)/$(src))
kbuild-file := $(if $(wildcard $(kbuild-dir)/Kbuild),$(kbuild-dir)/Kbuild,$(kbuild-dir)/Makefile)
include $(kbuild-file)

这段代码分为三个部分：

第一行设置子目录的实际路径：
- 若 $(src) 包含路径分隔符 /，则直接使用 $(src) 作为目录的路径；
- 否则，将 $(src) 与源码树根目录 ($(srctree)) 拼接，形成完整路径；
- 例如，若 src = drivers/usb 则 kbuild-dir = drivers/usb；
- 若 src = usb 则 kbuild-dir = $(srctree)/usb；
第二行在目标所属的目录中查找对应的编译规则文件：
- 优先查找 Kbuild 文件，若不存在，则查找 Makefile文件；
- 例如，若 drivers/usb/Kbuild 存在，则 kbuild-file = drivers/usb/Kbuild；
- 若不存在，则查找 drivers/usb/Makefile；
第三行将找到的编译规则文件，包含到当前的 Makefile 中，从而获取子目录的编译规则；

8.4.汇编文件的编译规则

Makefile.build 脚本中，汇编文件的编译规则如下：

# Compile assembler sources (.S)
# ---------------------------------------------------------------------------modkern_aflags := $(KBUILD_AFLAGS_KERNEL) $(AFLAGS_KERNEL)$(real-objs-m)      : modkern_aflags := $(KBUILD_AFLAGS_MODULE) $(AFLAGS_MODULE)
$(real-objs-m:.o=.s): modkern_aflags := $(KBUILD_AFLAGS_MODULE) $(AFLAGS_MODULE)quiet_cmd_as_s_S = CPP $(quiet_modtag) $@
cmd_as_s_S       = $(CPP) $(a_flags)   -o $@ $<$(obj)/%.s: $(src)/%.S FORCE$(call if_changed_dep,as_s_S)quiet_cmd_as_o_S = AS $(quiet_modtag)  $@
cmd_as_o_S       = $(CC) $(a_flags) -c -o $@ $<$(obj)/%.o: $(src)/%.S FORCE$(call if_changed_dep,as_o_S)

8.4.1.目标文件分类

变量 modkern_aflags 用于标记所编译的目标，是属于内核还是属于外设模块：

modkern_aflags := $(KBUILD_AFLAGS_KERNEL) $(AFLAGS_KERNEL)

内核模块需要特殊的标志，如 -fno-builtin、-nostdinc 等

需要编译进内核的目标定义为 real-objs-y，需要编译为模块的目标定义为 real-objs-m

Makefile.build 脚本中使用变量 real-objs-m 区分该 .o 文件是否需要编译进内核，变量 real-objs-m:.o=.s 表示该 .o 文件由汇编文件编译获得：

$(real-objs-m)      : modkern_aflags := $(KBUILD_AFLAGS_MODULE) $(AFLAGS_MODULE)
$(real-objs-m:.o=.s): modkern_aflags := $(KBUILD_AFLAGS_MODULE) $(AFLAGS_MODULE)

8.4.2.汇编文件 .s 编译成 .o 文件

.S 文件中可能包含头文件 #include、宏、条件编译等，编译前需要将其展开：

quiet_cmd_as_s_S = CPP $(quiet_modtag) $@
cmd_as_s_S       = $(CPP) $(a_flags)   -o $@ $<

使用以下代码直接将 .S 文件编译为 .o 文件：

$(obj)/%.s: $(src)/%.S FORCE$(call if_changed_dep,as_s_S)

编译所使用的命令为 as_s_S：

quiet_cmd_as_s_S = CPP $(quiet_modtag) $@
cmd_as_s_S       = $(CPP) $(a_flags)   -o $@ $<

编译工具 $(CPP) 为交叉编译器，在顶层 Makefile 中定义：

CC      = $(CROSS_COMPILE)gcc
CPP     = $(CC) -E

8.5.C 文件的编译规则

C 文件的编译使用 $(CC)，具体的编译规则如下：

# C (.c) files
# The C file is compiled and updated dependency information is generated.
# (See cmd_cc_o_c + relevant part of rule_cc_o_c)quiet_cmd_cc_o_c = CC $(quiet_modtag)  $@ifndef CONFIG_MODVERSIONS
cmd_cc_o_c = $(CC) $(c_flags) -c -o $@ $<else
# When module versioning is enabled the following steps are executed:
# o compile a .tmp_<file>.o from <file>.c
# o if .tmp_<file>.o doesn't contain a __ksymtab version, i.e. does
#   not export symbols, we just rename .tmp_<file>.o to <file>.o and
#   are done.
# o otherwise, we calculate symbol versions using the good old
#   genksyms on the preprocessed source and postprocess them in a way
#   that they are usable as a linker script
# o generate <file>.o from .tmp_<file>.o using the linker to
#   replace the unresolved symbols __crc_exported_symbol with
#   the actual value of the checksum generated by genksymscmd_cc_o_c = $(CC) $(c_flags) -c -o $(@D)/.tmp_$(@F) $<
cmd_modversions =                                                                \if $(OBJDUMP) -h $(@D)/.tmp_$(@F) | grep -q __ksymtab; then                \$(call cmd_gensymtypes,$(KBUILD_SYMTYPES),$(@:.o=.symtypes))        \> $(@D)/.tmp_$(@F:.o=.ver);                                        \\$(LD) $(LDFLAGS) -r -o $@ $(@D)/.tmp_$(@F)                         \-T $(@D)/.tmp_$(@F:.o=.ver);                                \rm -f $(@D)/.tmp_$(@F) $(@D)/.tmp_$(@F:.o=.ver);                \else                                                                        \mv -f $(@D)/.tmp_$(@F) $@;                                        \fi;
endififdef CONFIG_FTRACE_MCOUNT_RECORD
ifdef BUILD_C_RECORDMCOUNT
ifeq ("$(origin RECORDMCOUNT_WARN)", "command line")RECORDMCOUNT_FLAGS = -w
endif
# Due to recursion, we must skip empty.o.
# The empty.o file is created in the make process in order to determine
#  the target endianness and word size. It is made before all other C
#  files, including recordmcount.
sub_cmd_record_mcount =                                        \if [ $(@) != "scripts/mod/empty.o" ]; then        \$(objtree)/scripts/recordmcount $(RECORDMCOUNT_FLAGS) "$(@)";        \fi;
recordmcount_source := $(srctree)/scripts/recordmcount.c \$(srctree)/scripts/recordmcount.h
else
sub_cmd_record_mcount = set -e ; perl $(srctree)/scripts/recordmcount.pl "$(ARCH)" \"$(if $(CONFIG_CPU_BIG_ENDIAN),big,little)" \"$(if $(CONFIG_64BIT),64,32)" \"$(OBJDUMP)" "$(OBJCOPY)" "$(CC) $(KBUILD_CFLAGS)" \"$(LD)" "$(NM)" "$(RM)" "$(MV)" \"$(if $(part-of-module),1,0)" "$(@)";
recordmcount_source := $(srctree)/scripts/recordmcount.pl
endif
cmd_record_mcount =                                                \if [ "$(findstring $(CC_FLAGS_FTRACE),$(_c_flags))" =        \"$(CC_FLAGS_FTRACE)" ]; then                        \$(sub_cmd_record_mcount)                        \fi;
endifdefine rule_cc_o_c$(call echo-cmd,checksrc) $(cmd_checksrc)                          \$(call echo-cmd,cc_o_c) $(cmd_cc_o_c);                                  \$(cmd_modversions)                                                  \$(call echo-cmd,record_mcount)                                          \$(cmd_record_mcount)                                                  \scripts/basic/fixdep $(depfile) $@ '$(call make-cmd,cc_o_c)' >    \$(dot-target).tmp;  \rm -f $(depfile);                                                  \mv -f $(dot-target).tmp $(dot-target).cmd
endef

8.5.1.生成临时目标文件

编译输出到临时文件，如 .tmp_usb.o，避免污染最终目标文件：

cmd_cc_o_c = $(CC) $(c_flags) -c -o $(@D)/.tmp_$(@F) $<

8.5.2.符号表重链接

使用 objdump -h 检查目标文件是否包含 __ksymtab 段 (导出符号表)；
生成符号版本文件；
使用 -r (relocatable) 选项重新链接，将版本信息嵌入目标文件；

cmd_modversions =                                                                \if $(OBJDUMP) -h $(@D)/.tmp_$(@F) | grep -q __ksymtab; then                \$(call cmd_gensymtypes,$(KBUILD_SYMTYPES),$(@:.o=.symtypes))        \> $(@D)/.tmp_$(@F:.o=.ver);                                        \\$(LD) $(LDFLAGS) -r -o $@ $(@D)/.tmp_$(@F)                         \-T $(@D)/.tmp_$(@F:.o=.ver);                                \rm -f $(@D)/.tmp_$(@F) $(@D)/.tmp_$(@F:.o=.ver);                \else                                                                        \mv -f $(@D)/.tmp_$(@F) $@;                                        \fi;

8.5.3.执行流程

rule_cc_o_c 定义了从源码文件到目标文件的完整过程：

define rule_cc_o_c$(call echo-cmd,checksrc) $(cmd_checksrc)                          \$(call echo-cmd,cc_o_c) $(cmd_cc_o_c);                                  \$(cmd_modversions)                                                  \$(call echo-cmd,record_mcount)                                          \$(cmd_record_mcount)                                                  \scripts/basic/fixdep $(depfile) $@ '$(call make-cmd,cc_o_c)' >    \$(dot-target).tmp;  \rm -f $(depfile);                                                  \mv -f $(dot-target).tmp $(dot-target).cmd
endef

$(call echo-cmd,checksrc) $(cmd_checksrc) 调用 check 工具分析源码，检查是否存在未使用的变量、类型不匹配问题等；
$(call echo-cmd,cc_o_c) $(cmd_cc_o_c); 将源文件编译为目标文件；
$(cmd_modversions) 对导出的符号表进行 CRC 校验，确保模块和内核版本兼容；
$(call echo-cmd,record_mcount) 和 $(cmd_record_mcount) 跟踪函数的调用流程，为 ftrace 等性能工具提供支持；
scripts/basic/fixdep $(depfile) $@ '$(call make-cmd,cc_o_c)' > $(dot-target).tmp; 调用 fixdep 分析依赖项，例如，drivers/usb/usb.o: drivers/usb/usb.c include/linux/usb.h include/config.h；

8.6.链接目标文件

各个子模块编译生成的输出为 xxx/built-in.o (如 drivers/block/built-in.o)，通过 LD 链接文件将这些模块链接为一个 .o 文件，并最终生成 u-boot.bin 文件：

builtin-target := $(obj)/built-in.o
...
#
# Rule to compile a set of .o files into one .o file
#
ifdef builtin-target
quiet_cmd_link_o_target = LD      $@
# If the list of objects to link is empty, just create an empty built-in.o
cmd_link_o_target = $(if $(strip $(obj-y)),\$(LD) $(ld_flags) -r -o $@ $(filter $(obj-y), $^) \$(cmd_secanalysis),\rm -f $@; $(AR) rcs$(KBUILD_ARFLAGS) $@)$(builtin-target): $(obj-y) FORCE$(call if_changed,link_o_target)targets += $(builtin-target)
endif # builtin-target

8.7.链接生成 Lib 库文件

使用 AR 工具创建新的静态库文件，然后通过 link_l_target 将所有 .o 文件链接生成 .a 库文件：

ifneq ($(strip $(lib-y) $(lib-m) $(lib-)),)
lib-target := $(obj)/lib.a
endif
...
#
# Rule to compile a set of .o files into one .a file
#
ifdef lib-target
quiet_cmd_link_l_target = AR      $@
cmd_link_l_target = rm -f $@; $(AR) rcs$(KBUILD_ARFLAGS) $@ $(lib-y)$(lib-target): $(lib-y) FORCE$(call if_changed,link_l_target)targets += $(lib-target)
endif

8.8.递归编译子模块的规则

Makefile.build 脚本会递归搜索子目录中需要编译的模块，需要搜索的子目录保存在变量 subdir-ym 中，该变量在 scripts/Makefile.lib 中定义：

subdir-ym := $(sort $(subdir-y) $(subdir-m))

Makefile.build 脚本中递归搜索子目录的规则如下：

# Descending
# ---------------------------------------------------------------------------PHONY += $(subdir-ym)
$(subdir-ym):$(Q)$(MAKE) $(build)=$@

其执行流程如下：

解析 subdir-y 和 subdir-m 列表；
对每个子目录执行 make $(build)=子目录路径；
递归调用 Makefile.build 脚本；

8.9.默认目标 - __build

当用户未在命令行中指定编译目标时，会与默认的目标 __build 匹配：

__build: $(if $(KBUILD_BUILTIN),$(builtin-target) $(lib-target) $(extra-y)) \$(if $(KBUILD_MODULES),$(obj-m) $(modorder-target)) \$(subdir-ym) $(always)@:

默认目标 __build 的依赖项为：
