【图片转 3D 模型】北大·字节跳动·CMU携手——单图15 秒生成结构化3D模型！
引言：单图生成结构化 3 D 模型的技术突破

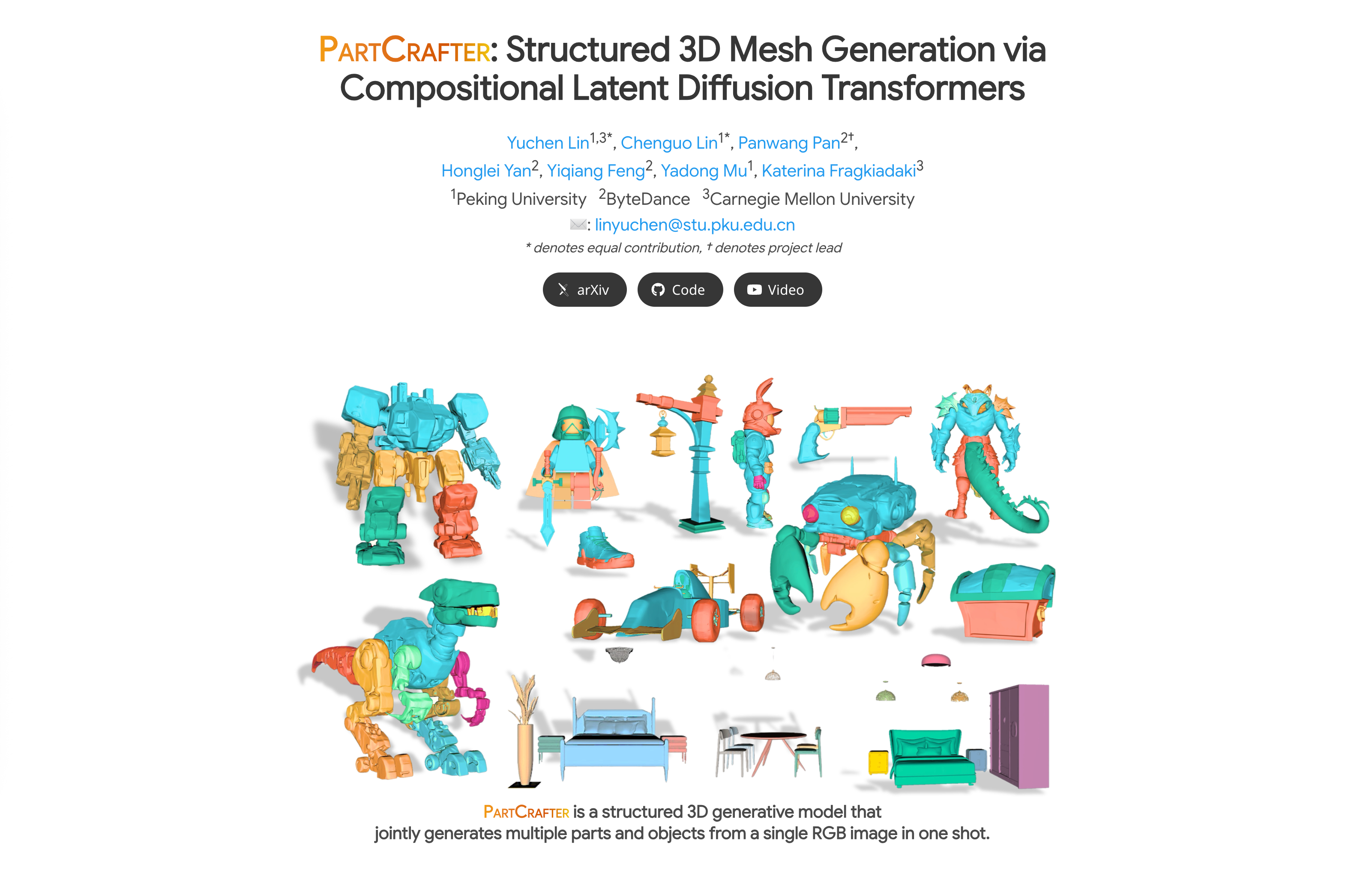

PartCrafter 由北京大学、字节跳动与卡耐基梅隆大学联合研发，是全球首个端到端生成结构化 3 D 网格的模型。它仅需单张 RGB 图像，即可在 34 秒内生成带语义分解的 3 D 部件（如机械关节、家具组件），跳过传统“分割-重建”流程，直接输出可编辑的零件级模型。其核心突破在于将物理世界的组合逻辑融入 AI 生成过程，甚至能推断图像中被遮挡的隐藏结构。
一、传统 3 D 建模的瓶颈与 PartCrafter 的革新
传统方法的两大局限：
- 整体生成法（如 TripoSR）：输出单一网格，无法分离部件，二次编辑困难。
- 两阶段法（如 HoloPart）：需先分割图像再独立重建部件，导致部件连接错误或悬空，且耗时长达 18 分钟。
PartCrafter 的解决方案：
- 统一生成架构：无需预分割输入，直接端到端输出多部件 3 D 模型。
- 物理逻辑内嵌：模型通过部件关系先验，自动补全被遮挡结构（如从椅面图像推断完整椅腿）。
二、核心技术解析：组合生成与分层推理
1. 组合式潜在空间：像乐高一样编码部件
每个 3 D 部件由独立潜在令牌（Latent Tokens）表示，并绑定可学习的部件 ID 嵌入。这种设计支持：
- 粒度控制：按需输出粗粒度（椅子=椅背+座垫）或细粒度分解（椅腿→连接件+支撑杆）。
- 独立编辑：生成后可直接调整单个部件的位置、旋转或缩放。

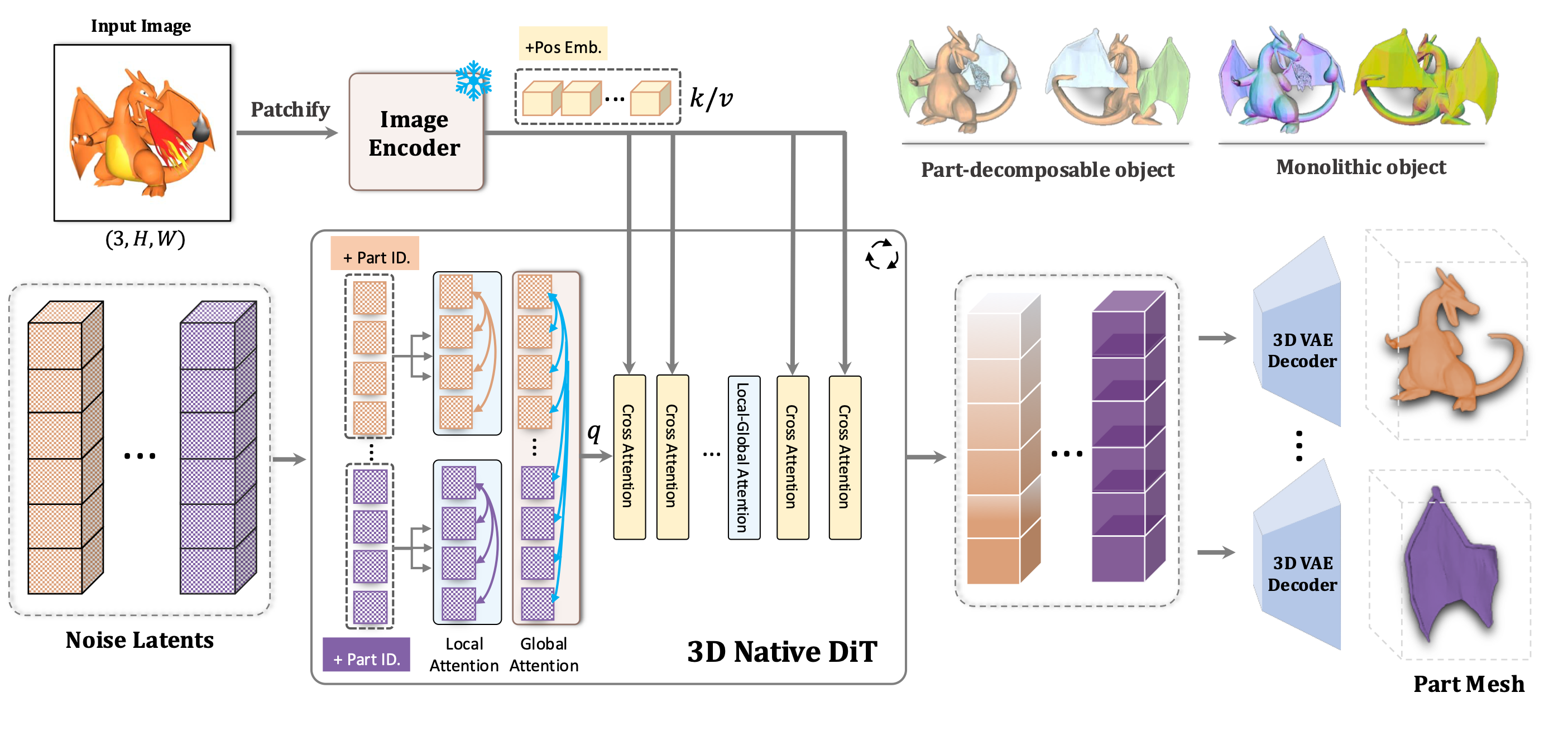

2. 分层注意力机制：双轨信息流协同
模型通过21 层交替的局部-全局注意力实现协同优化：
- 局部注意力（奇数层）：聚焦部件内部细节（如齿轮齿距、曲面弧度）。
- 全局注意力（偶数层）：协调部件关系（如轴承与轴孔对齐），避免碰撞或悬空。
3. 预训练模型迁移：继承与超越
复用预训练的 3 D 网格扩散 Transformer（DiT）的权重与解码器。实验证明，其生成保真度超越底层 DiT 模型（Chamfer 距离降低 18%），验证结构化理解提升整体质量。
三、性能实测：效率与精度双突破
生成质量（Objaverse 数据集）：
| 指标 | PartCrafter | HoloPart | 提升 |
|---|---|---|---|
| Chamfer 距离 | 0.1726 | 0.2103 | ↓18% |
| F-Score@0.1 | 0.7472 | 0.6815 | ↑9.6% |
| 网格错误率 | 0.033 | 0.100 | ↓67% |
生成效率：
- 4 部件模型生成仅需 34 秒，比 HoloPart 快 30 倍；
- 支持 1080 P 图像输入，单张 NVIDIA RTX 3090 GPU 可部署。
四、真实应用场景
- 游戏开发：输入角色原画，生成带关节的恐龙尾部模型，直接导入 Unity 引擎。
- 工业设计：生成齿轮组+轴承的装配体，导出. STL 格式用于 3 D 打印。
- 教育可视化：分解内燃机模型，动态演示活塞运动过程。
- 建筑场景：输入室内草图，生成带门窗结构的可编辑房屋模型。
五、部署指南：本地运行步骤
环境要求：
- 系统：Ubuntu 20.04+
- GPU：NVIDIA RTX 3090（24 GB 显存）
- 依赖：Python 3.8+, PyTorch 2.0+
部署流程：
# 1. 克隆代码库
git clone https://github.com/wgsxm/PartCrafter # 2. 安装依赖
pip install -r requirements.txt # 3. 下载预训练权重（暂用占位符，7月15日前发布完整版）
wget https://partcrafter.models/pretrained_vae.pth # 4. 生成示例（输入图像+指定部件数）
python generate.py --input_image chair.jpg --part_count 4
输出格式：支持. obj/. glb，兼容 Blender、Maya 等工具。
注意事项：当前预训练权重为占位版本，完整版预计 7 月 15 日发布于 Hugging Face。
结语：结构化生成——虚拟与现实的几何桥梁
PartCrafter 的突破不仅在于速度，更在于将物理世界的组装规则编码进 AI。它证明：理解“椅子由椅腿和椅背组成”这一常识，能让 3 D 生成更合理、更易用。随着 7 月完整开源，这项技术或将重塑游戏、工业、教育领域的 3 D 内容生产流程。
延伸价值：若未来融入物理引擎约束（如动力学模拟），生成模型可直接用于机器人运动规划——结构化生成，正成为连接数字与物理世界的核心技术。
