最近帮朋友调试单片机的时候，又和串口打了一整天交道。看着电脑串口调试助手跳动的字符，突然觉得这个 "古老" 的通信接口，就像电子世界里的老邮差，默默传递着数据却鲜少被关注。今天聊聊这个驱动设计中最基础却又无比重要的硬件模块 —— 串口。

一、串口：电子世界的 "老式电话"

1.1 它藏在你身边的每个角落

你可能没注意过，但串口真的无处不在：

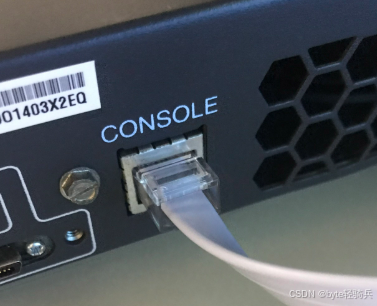

家里的老式路由器，后面那个标着 "Console" 的小孔是串口；
工厂里的 PLC（可编程逻辑控制器），和传感器通信靠的是串口；
你给开发板下载程序用的 USB 转串口线，本质是把 USB 信号转成了串口信号。

它就像电子设备间的 "老式电话"，虽然没有 5G 的速度，却胜在简单可靠 —— 只需要两根线（发送 TX 和接收 RX），就能让两个设备 "说上话"。

1.2 为什么不是并口？单车道反而更能跑

早期电脑还有一种叫 "并口" 的接口（比如打印机的 LPT 口），一次能传 8 位数据，像八车道高速公路。但它有个大问题：线多容易打架，传输距离超不过 2 米，还特别挑环境 —— 稍微有点电磁干扰，数据就乱成一锅粥。

串口就聪明多了：一次只传 1 位数据，像单车道公路。虽然慢（常见波特率 9600bps，每秒传 9600 位），但线少（最少 3 根：TX、RX、GND）、抗干扰强、能传 1200 米（RS-485 标准）。这种 "小而精" 的设计，让它在工业控制、嵌入式开发里混得风生水起。

1.3 异步通信：没有 "同步器" 的默契对话

和 SPI、I2C 这些需要时钟线的 "同步通信" 不同，串口玩的是 "异步通信"。简单说就是：发送方和接收方提前约好 "说话速度"（波特率），然后各说各的。

举个栗子：你和朋友打电话，提前约好每分钟说 100 个字。你说 "吃饭了吗"，他按这个速度听，就能正确接收；要是你突然改成每分钟 200 字，他就会听成 "吃了吗饭"—— 这就是串口调试时最常见的 "乱码"，十有八九是波特率没设对。

二、串口家族大阅兵：各有各的 "绝活"

串口不是一个单一标准，而是根据不同场景进化出的 "家族"。咱们挑几个最常用的成员认识下：

2.1 嵌入式工程师的 "初恋"：UART

UART（通用异步收发器）是嵌入式开发的 "入门级选手"。几乎所有单片机（比如 STM32、ESP32）都自带 UART 模块，就像手机自带通话功能一样。

它的特点：

电平是 TTL（3.3V 或 5V），只能和同电平的设备直接连（比如两个单片机）；
数据格式能自定义：波特率（9600/115200 等）、数据位（5-8 位）、停止位（1/2 位）、校验位（奇 / 偶 / 无）；

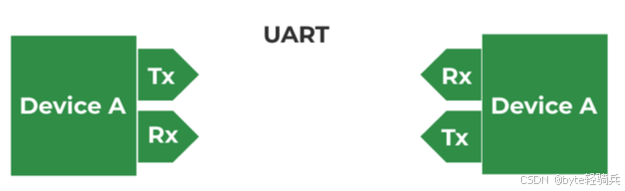

硬件简单：只需要 TX（发）、RX（收）、GND（地）三根线。

常见场景：单片机调试时用printf打印日志，蓝牙模块（如 HC-05）和单片机通信，都是 UART 的典型应用。

2.2 计算机的 "老伙计"：RS-232

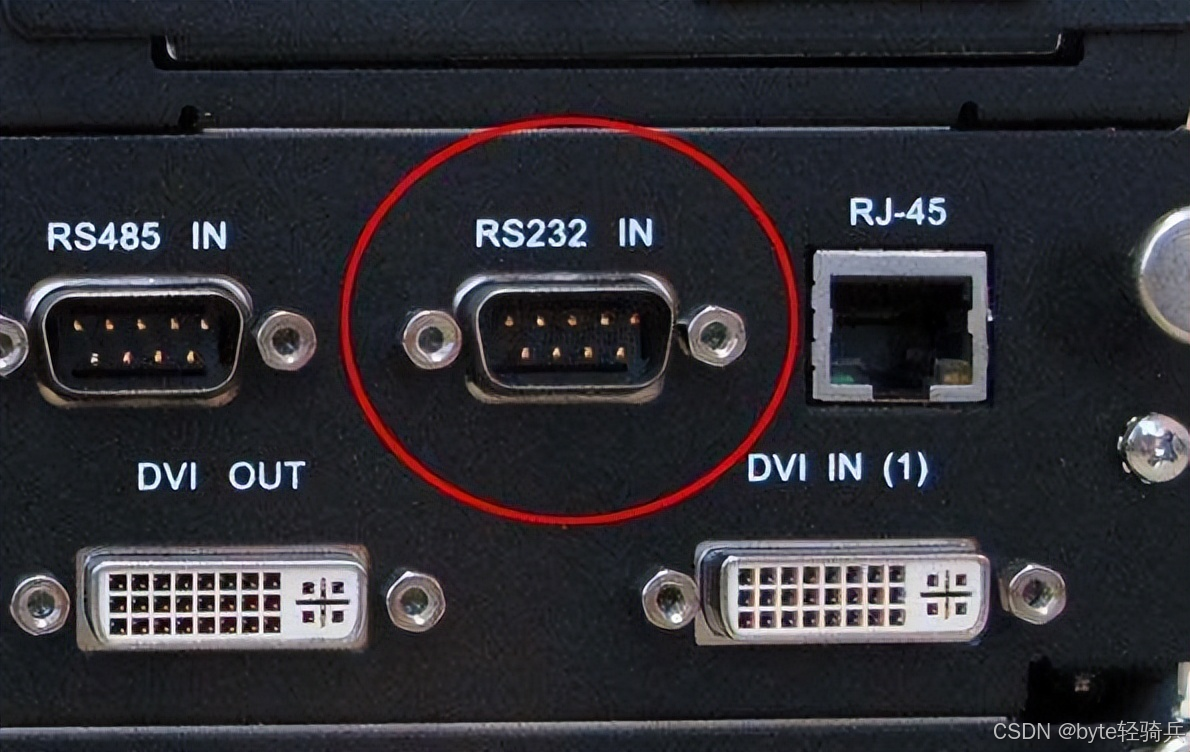

还记得台式机后面那个 9 针的 DB9 接口吗？这就是 RS-232 的 "身份证"。早期计算机用它连 Modem（猫）、打印机，现在新电脑虽不集成，但通过 USB 转 RS-232 线还能接着用。

它的 "特殊脾气"：

电平是负逻辑：-3V~-15V 表示 1，+3V~+15V 表示 0（和单片机的 TTL 电平完全相反）；
需要电平转换芯片（如 MAX232）：把单片机的 3.3V 转成 RS-232 的 ±10V，否则 "鸡同鸭讲"；
传输距离短（最多 15 米），但支持全双工（能同时收发）。

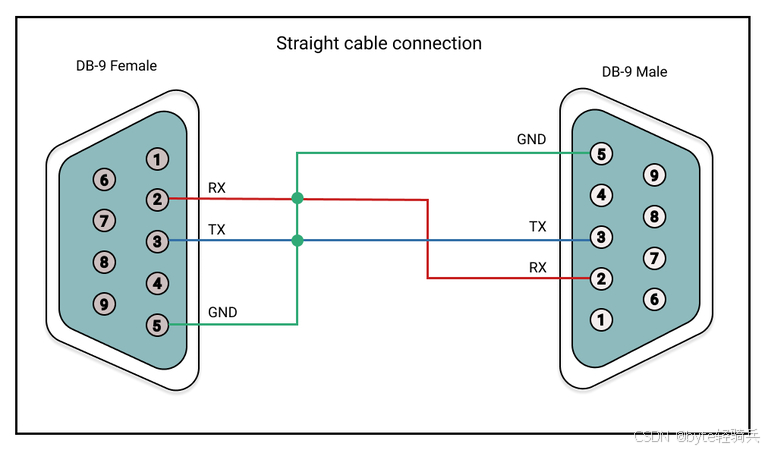

冷知识：DB9 接口的 2 脚是 RX（接收），3 脚是 TX（发送），所以接线时要 "TX 接 RX，RX 接 TX"，否则收不到数据！

2.3 工业现场的 "抗干扰王者"：RS-485

工厂里的电机、变频器会产生很强的电磁干扰，普通串口扛不住。这时候 RS-485 就派上用场了 —— 它是工业控制的 "抗干扰专家"。

它的 "硬核技能"：

差分传输：用两根线（A 和 B）传相反的信号，接收端通过 A-B 的电压差判断数据（>200mV 是 1，<-200mV 是 0）。干扰对两根线的影响一样，一减就抵消了；
长距离传输：最远 1200 米，还能挂 32 个设备（总线型连接）；
半双工通信：同一时间只能发或收，需要用 DE/RE 引脚切换状态。

应用场景：工厂里的 PLC 连传感器、变频器连触摸屏，几乎都是 RS-485 的天下。

2.4 USB 时代的 "转译者"：USB 转串口

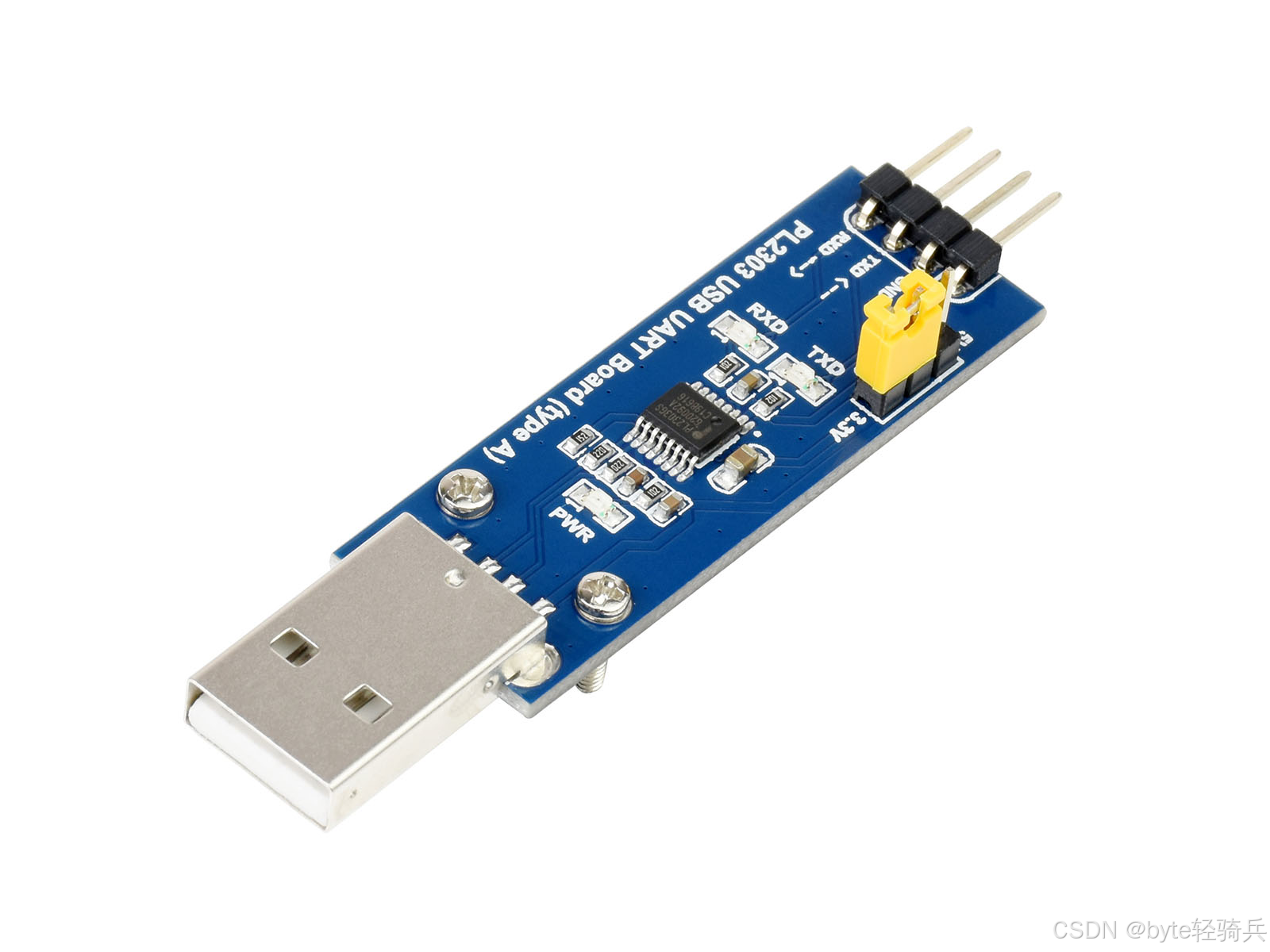

现在电脑基本没串口了，但工程师们发明了 "USB 转串口芯片"（如 CH340、CP2102），让老设备也能连电脑。

它的 "神操作"：

电脑端：装驱动后显示为虚拟串口（如 COM3），用串口调试助手就能通信；
设备端：输出 TTL 电平的 TX/RX，直接连单片机；
体积小：现在的开发板（比如 Arduino）都集成了这个模块，插 USB 就能调试。

串口家族关系图:

三、串口硬件大拆解：麻雀虽小五脏全

别看串口线就几根，背后的硬件设计可讲究了。咱们以最常见的 "单片机 + USB 转串口模块" 为例，拆开看看里面有啥宝贝。

3.1 核心大脑：UART 控制器

单片机里的 UART 控制器，就像 "翻译官"—— 把 CPU 的并行数据（8 位一起传）转成串行位流（一位一位传），或者反过来。

工作流程：

发送时：CPU 给一个字节（比如 0x41，对应 'A'），控制器在前面加 1 位起始位（0），后面加 1 位停止位（1），可能再加校验位，组成数据帧，然后按波特率从 TX 引脚输出；
接收时：RX 引脚检测到起始位（高变低），开始按波特率采样数据位，去掉起始 / 停止 / 校验位，把有效数据存到缓冲区，通知 CPU 来取。

3.2 电平转换：MAX232 的 "变压魔法"

如果要连电脑的 RS-232 接口，单片机的 TTL 电平（3.3V）得转成 RS-232 的 ±10V。这时候 MAX232 芯片就登场了 —— 它像个 "小变压器"。

工作原理：

内部有电荷泵，能把 3.3V 电源转成 ±10V；
发送方向（TX）：单片机的 3.3V 高电平→MAX232→输出 - 10V（RS-232 的 1）；
接收方向（RX）：电脑的 + 10V（RS-232 的 0）→MAX232→输出 3.3V（单片机的 0）。

3.3 节奏大师：晶振的 "定海神针"

串口通信的波特率准不准，全靠晶振。比如常用的 11.0592MHz 晶振，是专门为串口设计的 —— 它分频后能得到精确的波特率（比如 115200bps 误差为 0）。

小知识：如果晶振不准，波特率就会飘，接收方采样时间不对，数据就会乱码。所以调试时如果波特率总设不对，不妨检查下晶振是否正常。

3.4 物理接口：从排针到 DB9

不同串口标准，接口长得不一样：

UART：一般是排针（TX/RX/GND），方便插杜邦线；
RS-232：9 针 DB9 接口（公头 / 母头），常用 2（RX）、3（TX）、5（GND）脚；

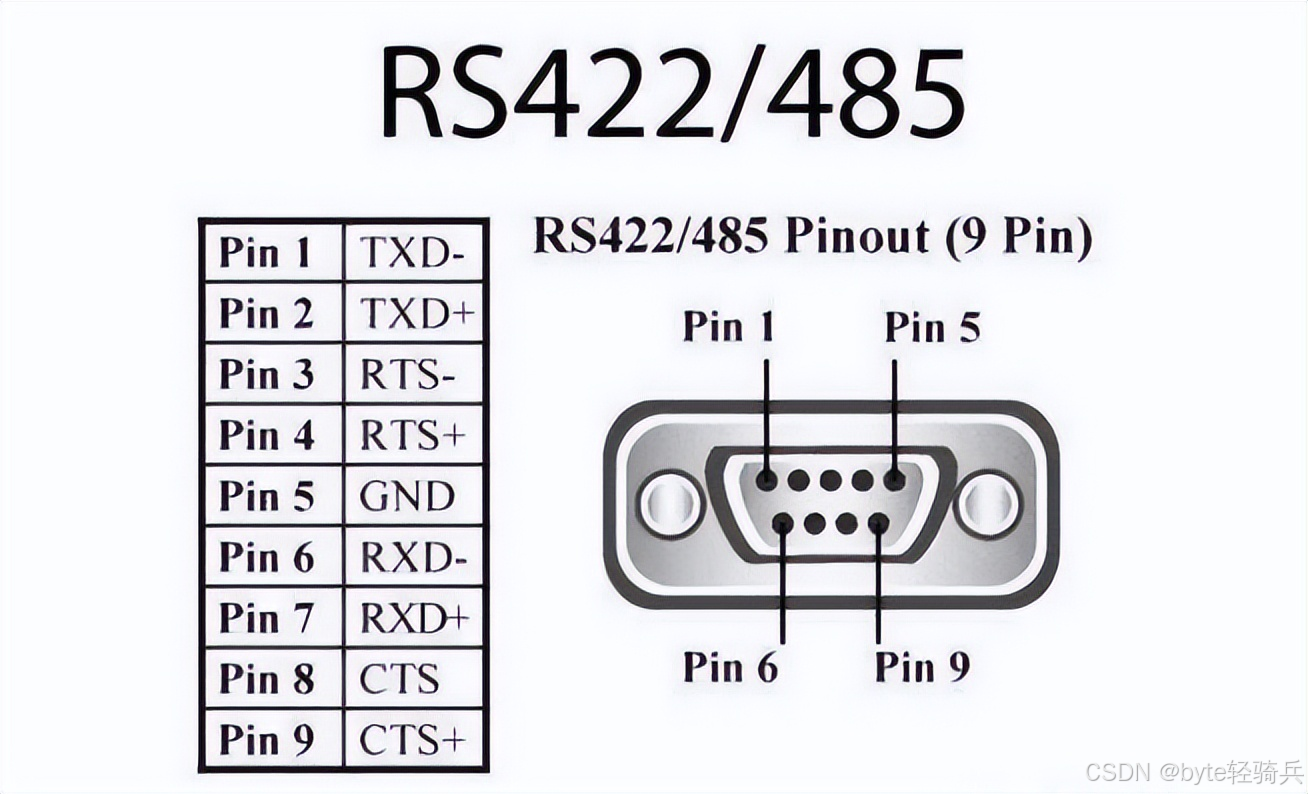

RS-485：端子排（A/B/GND），有些设备用 RJ45 接口（和网线接口一样）。

四、数据是怎么 "打包" 的？串口协议全解析

串口传数据不是 "裸奔"，而是按约定的格式 "打包"。咱们以最常用的 "8 数据位、1 停止位、无校验" 格式为例，看看数据帧长啥样。

4.1 数据帧结构：像套娃一样层层包裹

一个完整的数据帧包括：

起始位（1位，0）→ 数据位（5-8位，低位先传）→ 校验位（可选）→ 停止位（1/1.5/2位，1）

举个栗子：发送字符 'H'（ASCII 码 0x48，二进制 01001000），数据位是 8 位，低位先传，所以实际传的顺序是00010010（低位在前）。加上起始位（0）和停止位（1），整个位流就是：

0（起始）→0→0→0→1→0→0→1→0（数据位）→1（停止）

4.2 波特率：决定 "说话速度" 的关键

波特率是每秒传的二进制位数，常见的有 9600、19200、115200 等。比如 9600 波特率，每位持续时间是 1/9600≈104 微秒。

划重点：发送方和接收方的波特率必须一摸一样！不然接收方采样时间错了，数据就成乱码。

4.3 校验位：数据纠错的 "小保镖"

为了防止数据传错，串口可以加校验位：

无校验：最简单，不检查，适合对错误不敏感的场景（比如调试日志）；
奇校验：数据位 + 校验位的 1 的个数是奇数。比如数据位有 3 个 1，校验位就设 0（3+0=3，奇数）；
偶校验：数据位 + 校验位的 1 的个数是偶数。比如数据位有 3 个 1，校验位就设 1（3+1=4，偶数）。

校验位只能查错，不能纠错。如果需要更可靠的通信，还得在软件里加 CRC 校验。

4.4 串口的 "实战场景"：从开发板到工厂

说了这么多理论，咱们来看看串口在实际中的应用，保证你看完就能上手。

①嵌入式调试：用串口打印 "debug 日志"

学单片机的第一步，肯定是用串口打印 "Hello World"。比如在 STM32 里，重定向printf到串口，就能把变量值、运行状态输出到电脑的串口调试助手。

举个栗子：

// STM32串口初始化代码（伪代码）
void uart_init() {RCC->APB2ENR |= 1<<14; // 使能USART1时钟GPIOA->CRH = 0x4B00; // PA9(TX)推挽输出，PA10(RX)浮空输入USART1->BRR = 0x0450; // 115200波特率（16MHz时钟）USART1->CR1 |= 1<<13; // 使能USART1
}// 重定向printf到串口
int fputc(int ch, FILE *f) {USART1->DR = (uint8_t)ch;while(!(USART1->SR & 1<<7)); // 等待发送完成return ch;
}// 主函数
int main() {uart_init();while(1) {printf("当前温度：%d℃\r\n", temp); // 打印温度delay(1000);}
}

②工业控制：PLC 和传感器的 "对话"

工厂里的 PLC（比如西门子 S7-200），要连各种传感器（温湿度、压力），这时候 RS-485 就派上用场了。PLC 作为主设备，轮询每个传感器的地址，读取数据。

接线注意：

总线两端要接 120Ω 终端电阻，防止信号反射；
所有设备的 A 线连一起，B 线连一起，GND 共地；
传感器地址要唯一（1-32），避免通信冲突。

③物联网：串口连 WiFi / 蓝牙模块

现在很多物联网设备（比如智能插座、温湿度监测器），用单片机 + WiFi 模块（如 ESP8266）或蓝牙模块（如 HC-05）就能连网。模块和单片机之间，就是通过串口通信的。

操作流程：

单片机通过串口给模块发 AT 指令（比如AT+CWJAP="SSID","password"），配置 WiFi 参数；
模块连网后，接收云端数据，通过串口传给单片机；
单片机处理数据，控制外设（比如开 / 关继电器）。

④常见问题排查：串口调试的 "坑"

调试串口时，可能遇到这些问题，试试这些解决办法：

问题现象	可能原因	解决方法
接收乱码	波特率不匹配 / 晶振不准	检查双方波特率，换晶振
收不到数据	接线错误（TX-RX 没交叉）	TX 接对方 RX，RX 接对方 TX
数据丢失	接收缓冲区溢出	增大缓冲区，用 DMA 传输
电平异常	电平不匹配（TTL 转 RS-232）	加 MAX232 芯片，检查电源
