【AS32系列MCU调试教程】驱动开发：AS32驱动库的集成与应用实例
摘要： 随着嵌入式技术的持续演进，MCU（微控制单元）在各类智能设备中的应用日益广泛且重要。国科安芯推出的 AS32 系列MCU芯片，以其卓越的性能和丰富的功能，为嵌入式系统开发提供了新的选择。本文深入探讨 AS32 驱动库在基于免费 Eclipse + GCC + JLINK 调试环境下的集成与应用。通过对开发环境搭建、驱动库集成、项目配置以及调试过程等关键环节的详细介绍，并结合多个实际应用实例的详细分析，旨在为使用 AS32 系列芯片的技术开发人员提供一套系统且详尽的开发方案，助力其高效开展项目开发工作，促进 AS32 芯片在各个领域的应用拓展。
关键词：AS32 系列芯片；驱动库集成；Eclipse；GCC；JLINK；嵌入式开发
一、引言
在当今智能化的时代背景下，MCU 作为智能设备的核心控制单元，其开发技术的不断进步对于推动整个电子行业的发展具有至关重要的意义。AS32 系列MCU芯片以其先进的架构和强大的处理能力，在众多 MCU 产品中脱颖而出。然而，要充分发挥其性能优势，实现高效的产品开发，一套稳定且易于使用的驱动库以及配套的开发调试环境是必不可少的。本文将聚焦于 AS32 驱动库的集成与应用，基于免费的 Eclipse + GCC + JLINK 调试方法，为开发人员提供详细的指导。
二、开发环境与驱动库集成
（一）硬件设备准备
AS32 开发板 ：作为开发的基础硬件平台，提供了芯片的运行环境以及各类外围接口，方便开发人员进行硬件调试和功能验证。
Jlink 调试器 ：用于实现开发计算机与 AS32 开发板之间的通信，将编译调试后的程序烧录到芯片中，并支持在线调试功能。
（二）软件安装与配置
操作系统 ：以 Windows 10 为例，其稳定性和兼容性能够满足 AS32 开发的需求。
Eclipse IDE ：选择 Eclipse IDE 2025 - 03（4.35.0）版本，该集成开发环境具备强大的代码编辑、编译以及调试功能，为项目开发提供了良好的操作界面。
ansilic_Toolchain ：从国科安芯官网下载安装，其中包含了 GCC 编译工具链、OpenOCD 以及相关配置文件，是实现 AS32 程序编译和硬件调试的核心工具集。
AS32 驱动库 ：同样在官网获取，驱动库为开发人员提供了对芯片各类资源进行操作的接口函数，简化了底层硬件的开发难度。
Zadig - 2.7.exe ：用于配置 Jlink 驱动，将其转换为 WinUSB 格式，确保调试器与计算机之间的稳定通信。
（三）Jlink 驱动配置步骤
将 Jlink 调试器接入电脑 USB 端口。

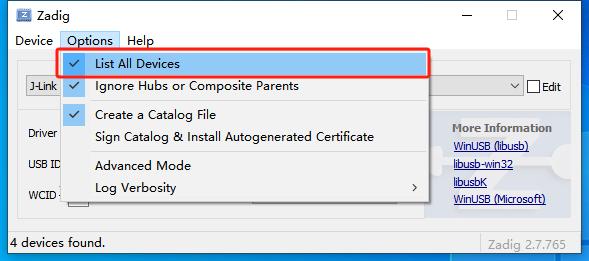

打开 Zadig - 2.7.exe 软件，选择 Options，在下拉菜单中勾选 “List All Devices” 选项。

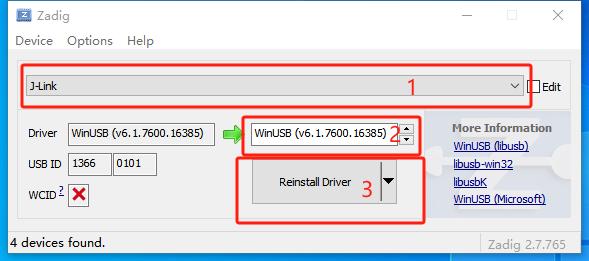

在界面中找到 Jlink 设备，按照提示将其转成 WinUSB 格式，完成驱动配置过程，这一关键步骤为后续的调试通信奠定了基础。
（四）驱动库目录结构分析与集成方法
AS32 驱动库通常具有清晰的目录结构，例如包括 Drivers 目录下不同外设驱动的子目录，如 Peripherals（存放外设驱动文件）、Core（包含中断入口和链接文件）、Startup（存放启动文件）等。了解并熟悉该目录结构有助于开发人员快速找到所需的驱动文件，进行针对性的集成和开发。

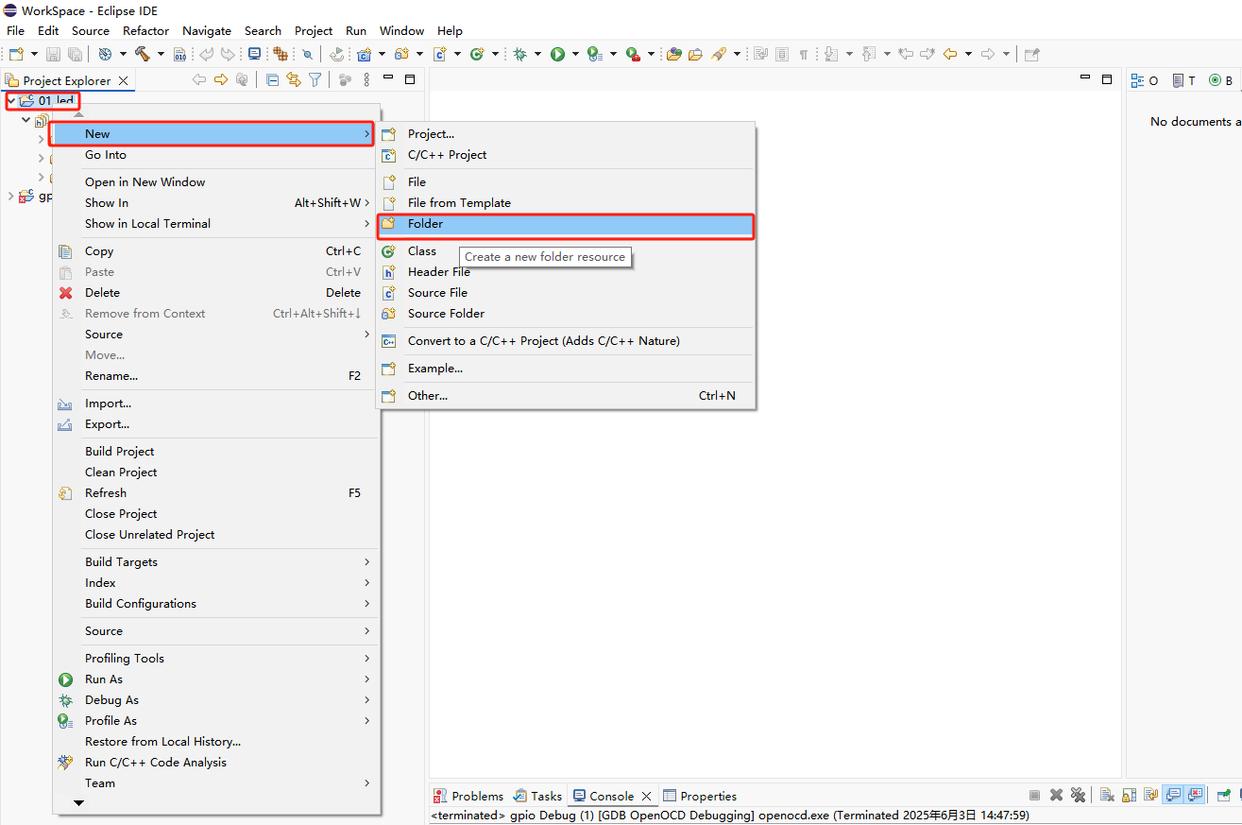

手动管理目录集成方法为：创建工程后，在 Eclipse 中右键工程名称，选择 “New -> Folder”，依次创建 Peripherals、Core、Startup、System、User 等子目录，建议选择创建虚拟文件夹，便于后续管理。

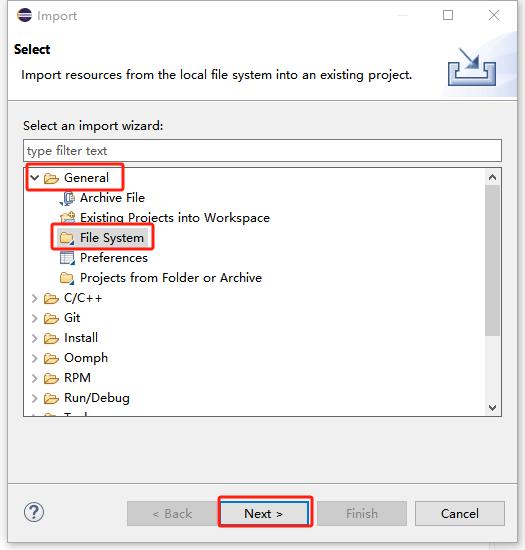

将 AS32 的驱动文件按照目录结构放置在可寻址目录下，然后右键对应目录名，选择 Import，在弹出窗口中选择 “General -> File System”，点击 Next。在新窗口中，分别选择之前下载的 Drivers 目录下对应的文件夹，勾选需要添加的文件，注意不必勾选 h 头文件，并勾选 Advanced 下的全部选项，依次添加对应目录文件夹至工程目录中。
自动创建目录集成方法是：将国科安芯提供的 Driver 目录下所有子目录复制到工程目录下，然后返回 Eclipse，右键工程名，选择 Refresh，即可快速完成驱动文件的导入。该方法节省了手动创建目录和导入文件的时间，适合开发初期快速搭建项目框架。
三、项目配置与应用实例开发
（一）项目配置
目标处理器配置 ：在 Eclipse 中，右键工程名选择 Properties，在 “C/C++ Build -> Settings -> Tool Settings -> Target Processor” 选项下，根据目标芯片的内核（如 RV32I），选择相应的目标处理器配置，并按照要求设置其他相关参数，确保编译器能够正确识别芯片架构，为后续的程序编译提供正确的指令集支持。
编译选项配置 ：在 “C/C++ Build -> Settings -> Tool Settings -> GNU RISC - V Cross Assembler” 选项中配置 Cross 汇编编译选项，添加 Assembler 头文件路径，将 Core 和 Startup 目录路径加入其中。在 “C/C++ Build -> Settings -> Tool Settings -> GNU RISC - V Cross C Compiler” 选项中配置 Cross C 编译选项，添加 C 语言头文件路径，例如将 Drivers 驱动下的相应目录路径添加进来，使编译器能够正确解析代码中的头文件引用，避免编译错误。
链接选项配置 ：在 “C/C++ Build -> Settings -> Tool Settings -> GNU RISC - V Cross C Linker” 选项中进行 Cross C 链接配置。在 “General -> Script files” 选项中添加 link.lds 文件，该链接脚本文件定义了程序的内存布局等关键信息。同时勾选 “Do not use standard start files” 以及 “Remove unused sections” 选项，以优化链接过程，减少不必要的代码和数据段，提高程序的运行效率和存储空间利用率。
其他配置 ：在 “C/C++ Build -> Settings -> Build Steps” 中可以添加命令，用于生成 bin/hex 文件。例如，使用 “riscv - none - embed - objcopy - O binary “led.elf” “led.bin”” 和 “riscv - none - embed - objdump - D “led.elf” > “led.dump”” 命令，方便后续对程序进行烧录和分析。完成上述配置后，即可进入代码编写阶段，实现具体的功能开发。
（二）应用实例开发
流水灯程序 ：在 User 目录下新增 led.c 和 led.h 文件，用于驱动 LED 灯，实现流水灯功能。主函数中，首先进行系统的初始化设置，包括时钟配置、GPIO 端口初始化等操作，使芯片的外设资源处于可正常工作的状态。然后通过设置 GPIO 的输出电平，依次点亮和熄灭开发板上的 LED 灯，构成流水灯效果。该实例代码虽然简单，但却涵盖了 AS32 芯片开发的基本流程，包括驱动库函数的调用、硬件资源的配置以及程序逻辑的实现。点击 Eclipse 工具栏的小锤子图标或者右键工程名选择 “Build Project”，对项目进行编译。若无报错，则表示工程搭建和代码编写基本正确，此时可以进行调试操作。
串口通信程序 ：在 User 目录下新增 uart.c 和 uart.h 文件，用于实现串口通信功能。主函数中，首先进行串口的初始化设置，包括波特率配置、数据位、停止位以及校验位的设置等，使芯片的串口模块处于可正常通信的工作状态。然后通过编写发送和接收函数，实现数据在芯片与上位机之间的传输。例如，发送一个字符串数据，并接收上位机返回的数据，在串口接收中断中对收到的数据进行处理，如回显操作，以验证串口通信的正确性。点击 Eclipse 工具栏的小锤子图标或者右键工程名选择 “Build Project”，对项目进行编译。若无报错，则表示工程搭建和代码编写基本正确，此时可以进行调试操作。
ADC 程序 ：在 User 目录下新增 adc.c 和 adc.h 文件，用于实现 ADC 功能。主函数中，首先进行 ADC 模块的初始化设置，包括通道选择、采样率配置、分辨率设置等操作，使芯片的 ADC 模块处于可正常工作的状态。然后编写函数启动 ADC 转换，并读取转换后的数字量值。例如，通过循环采集一个模拟传感器（如光敏电阻）的电压信号，并将采集到的数值通过串口发送至上位机进行显示，实现对环境光强的实时监测。点击 Eclipse 工具栏的小锤子图标或者右键工程名选择 “Build Project”，对项目进行编译。若无报错，则表示工程搭建和代码编写基本正确，此时可以进行调试操作。
四、工程调试与工具详解
（一）工程调试
Jlink + OpenOCD 调试配置 ：在菜单栏中点击 “Run -> Debug Configurations”，进入 Debug 配置界面。双击 “GDB SEGGER J - Link Debugging”，新建一套 J - Link 的配置选项。在 Main 选项卡中配置项目名称、路径以及 GDB Server 和 GDB Client 的相关参数，其中 GDB Server 使用 J - Link GDBServerCL，GDB Client 使用 GCC 工具链中的 GDB 工具。在 Debugger 选项卡中对 J - Link 调试器的具体参数进行配置，如接口选择、芯片参数等，确保调试器能够与目标芯片正确通信。 Startup 选项卡主要配置启动命令和初始化指令，以便在调试开始时对芯片的运行环境进行正确设置。双击 “GDB OpenOCD Debugging”，新建配置项。在 Main 选项卡中指定 OpenOCD 的配置文件路径和 GDB 连接参数等，在 Debugger 选项卡中对 OpenOCD 与 GDB 的联合调试参数进行设置，最后在 Startup 选项卡中配置 OpenOCD 的启动指令和调试初始化命令，完成 OpenOCD 的调试配置。
调试过程与操作 ：配置完成后，点击 Debug 按钮即可进入调试模式。第一次调试时需要按照上述配置步骤进行操作，之后可以直接点击工具栏上的小虫子图标快速进入调试模式，等待烧录完成。烧录过程中，开发板上的 LED 灯会按照预设的程序进行流水灯闪烁，表明程序已成功烧录到芯片中并正常运行。在调试过程中，开发人员可以利用 Eclipse 提供的调试工具栏进行各种调试操作，如设置断点（双击代码行添加或删除）、全速运行、暂停运行、退出调试、复位调试、单步进入、单步完成等，以便对程序的运行流程进行详细跟踪和分析，快速定位和解决代码中的问题。
（二）调试工具与功能详解
反汇编窗口 ：通过点击 Eclipse 界面上相应图标，可以打开工程的反汇编窗口。反汇编窗口以汇编指令的形式展示了程序的执行过程，有助于开发人员深入分析程序的底层运行机制，尤其是对于一些难以通过源代码直接排查的问题，如异常中断处理、底层硬件操作等，反汇编窗口能够提供更为直观和详细的线索，辅助开发人员对问题进行精准定位和解决。
观察变量窗口 ：在调试过程中，选中需要监测的变量，右键选择 “Add Watch Expressions”，可将变量放入观察窗口。通过观察变量窗口，开发人员能够实时动态地观察变量在程序运行过程中的值的变化情况，这对于理解程序的运行状态、验证算法逻辑的正确性以及调试数据处理相关的问题具有重要意义。例如，在监测传感器数据处理程序时，通过观察变量窗口可以实时查看传感器采集数据的存储变量的变化，及时发现数据异常或处理错误。
Memory 窗口与 Register 窗口 ：Memory 窗口允许开发人员查看总线地址上的数据，这对于观察寄存器或者内存操作是否正确非常有帮助。在底层硬件开发中，直接操作芯片的寄存器是常见的开发方式，通过 Memory 窗口可以直观地查看寄存器的值，验证硬件操作的正确性。而 Register 窗口则是 RISC - V 通用寄存器的窗口，配合反汇编窗口使用，熟悉这些寄存器之后可以有效帮助分析代码运行状态，尽管其使用难度较大，但对于深入理解程序在硬件层面的执行情况具有不可替代的作用。
五、实例验证与分析
（一）实例验证
流水灯程序运行结果验证 ：通过观察开发板上 LED 灯的流水灯效果，可以直观地判断程序是否正常运行。若 LED 灯按照设定的顺序依次点亮和熄灭，且周期稳定，说明程序的逻辑正确，芯片的 GPIO 控制功能正常，驱动库集成和应用成功。进一步地，可以使用示波器测量 GPIO 引脚的电平变化情况，验证电平转换的时序是否符合预期，从而对硬件电路的连接和芯片的驱动能力进行更深层次的验证。
串口通信程序调试与验证 ：在调试过程中，使用串口调试助手软件连接开发板的串口，设置相应的波特率等参数。在程序中发送数据后，观察串口调试助手是否能够正确接收到数据，同时向开发板发送数据，查看是否能够正确回显，从而验证串口通信功能是否正常。若数据传输过程中出现错误，如接收数据与发送数据不一致、数据丢失等问题，可以通过观察变量窗口查看串口发送和接收缓冲区的数据变化情况，以及通过反汇编窗口分析串口中断处理程序的执行流程，快速定位问题所在，进行相应的调试和修复。
ADC 程序调试与验证 ：在调试过程中，通过改变模拟传感器的输入信号（如用手遮挡光敏电阻或用光照照射），观察上位机接收到的 ADC 采集数值的变化情况，从而验证 ADC 模块是否能够正确采集模拟信号并进行转换。同时，可以使用示波器测量 ADC 输入引脚的电压波形，与上位机显示的数字量值进行对比，验证 ADC 转换的准确性。若发现采集数值与实际电压不符，可以通过观察变量窗口查看 ADC 配置寄存器的值，检查通道选择、采样率等参数是否正确设置，以及通过反汇编窗口分析 ADC 中断处理程序的执行流程，查找问题根源并进行修复。
（二）实例分析
流水灯程序 ：流水灯程序虽然简单，但涵盖了 AS32 芯片开发的基本流程，包括驱动库函数的调用、硬件资源的配置以及程序逻辑的实现。通过该实例，开发人员可以快速熟悉 AS32 芯片的开发环境和基本操作，为进一步开发复杂的项目奠定基础。
串口通信程序 ：串口通信在嵌入式系统中具有广泛的应用，如在智能家居系统中，芯片通过串口与各类传感器和执行器进行通信，实现数据采集和控制指令的传输。AS32 芯片的串口通信功能可以满足工业环境下对数据传输的可靠性、实时性要求，通过与其他工业通信协议的结合，构建稳定高效的工业自动化控制系统。
ADC 程序 ：ADC 模块在各类嵌入式系统中应用广泛，如在智能农业领域，芯片通过 ADC 采集土壤湿度传感器、温度传感器等模拟信号，实现对农作物生长环境的实时监测和智能灌溉、温控等操作。AS32 芯片的高性能 ADC 模块能够提供精确的模拟信号采集能力，为智能农业系统的精准控制提供数据支持，提高农业生产效率和质量。
六、结论与展望
通过对 AS32 驱动库的集成与多个应用实例的详细阐述和深入分析，本文为 AS32 系列芯片的技术开发人员提供了一套系统、详尽且成本较低的开发方案。从开发环境的搭建到驱动库的集成，从项目配置到工程调试，每一个环节都经过了详细的讲解和严谨的操作指导，确保开发人员能够快速上手并高效开展项目开发工作。流水灯、串口通信、ADC 等应用实例的开发与验证，涵盖了 AS32 芯片常见的外设功能模块，通过这些实例的实践操作，开发人员可以深入理解和掌握 AS32 芯片的开发流程和应用技巧，为进一步开发复杂的嵌入式系统项目奠定坚实的基础。
在应用领域方面，AS32 系列芯片凭借其强大的性能和丰富的功能，在智能家居、工业自动化、智能农业、健康医疗、智能安防等诸多领域展现出广阔的应用前景。随着嵌入式技术的不断发展，AS32 芯片的技术和应用也在持续优化和拓展。开发人员需要保持对新技术的关注和学习，探索芯片的高级功能和优化技巧，以应对复杂多变的项目需求。同时，随着物联网、大数据、人工智能等前沿技术的深度融合，AS32 芯片在智能感知、数据处理、智能控制等方面的应用将面临新的机遇和挑战，需要开发人员不断创新和突破，推动芯片在嵌入式领域的技术进步和产业升级。
