第六天 界面操作及美化（6.2 控件属性节点）

6.2 控件属性节点

在 LabVIEW 中，控件属性节点（Property Node） 是用于动态读取或修改控件属性的核心工具。它允许用户在程序运行时通过编程方式控制控件的外观、行为或数据状态，而无需手动调整前面板设计。通过合理使用属性节点，可以大幅提升程序的灵活性、用户体验和开发效率。

6.2.1 修改VI背景

6.2.1.1 仅修改背景颜色

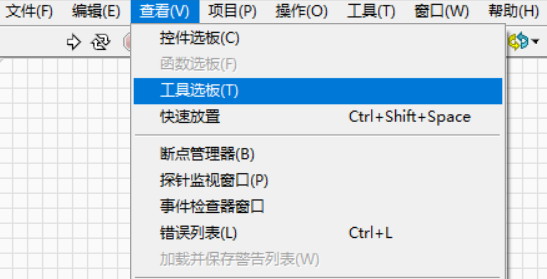

1）调出工具选板

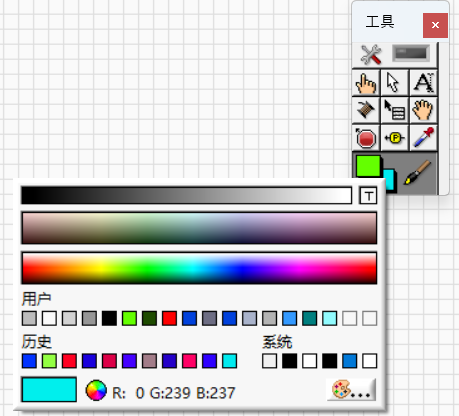

2）选择自己需要的背景颜色

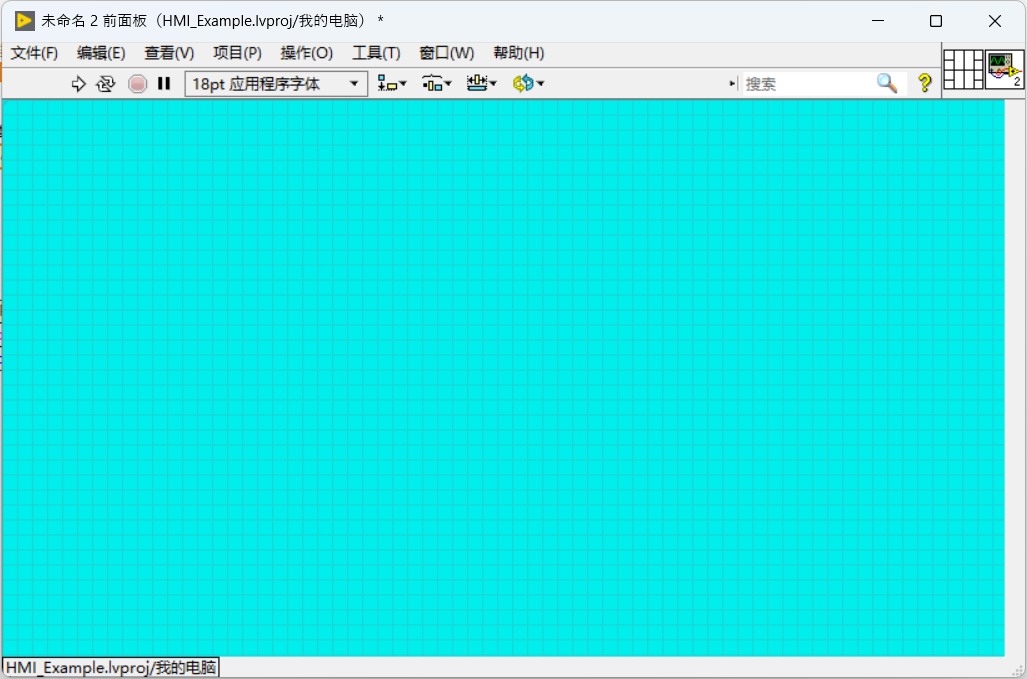

3）在前面板空白处点击，即可修改颜色

6.2.1.2 添加背景图片

1）去网上下载自己喜欢的图片

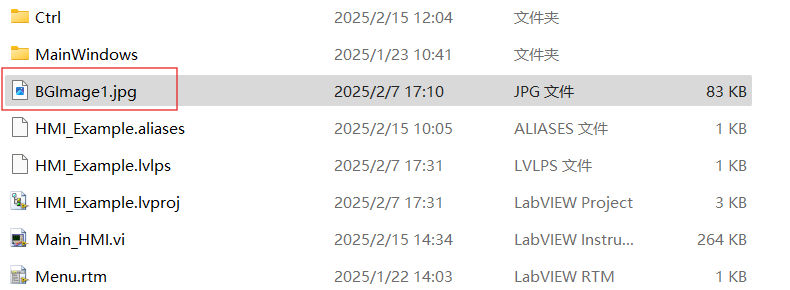

2）将其拷贝到项目文件夹下

3）打开Main_HMI.vi的程序框图

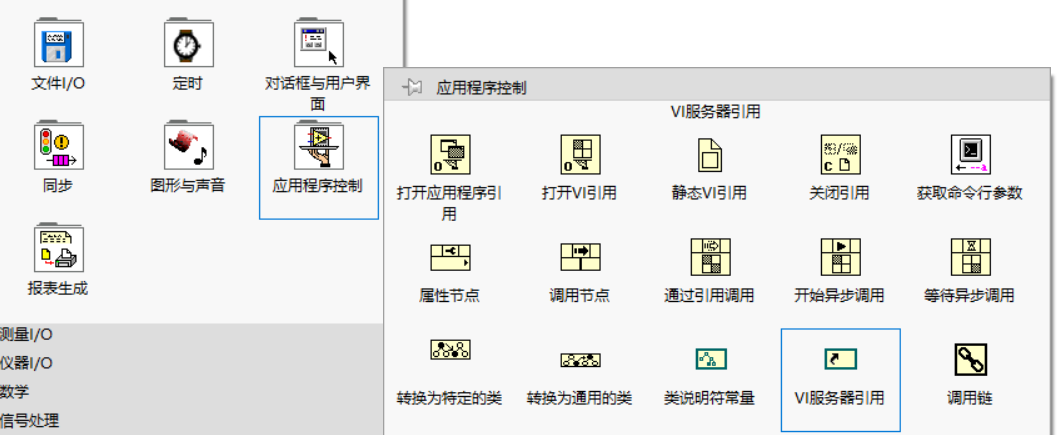

添加VI服务器引用

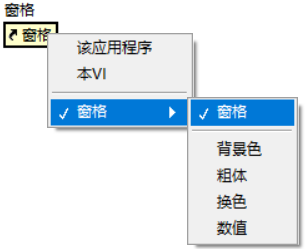

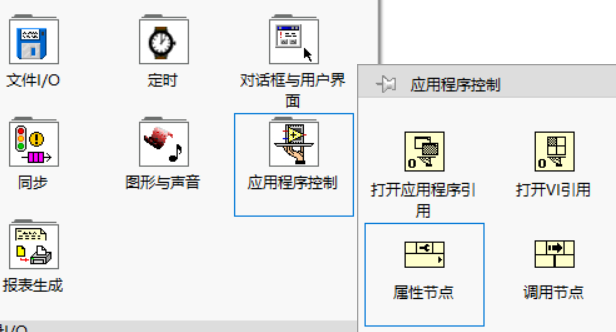

4）添加属性节点

连接

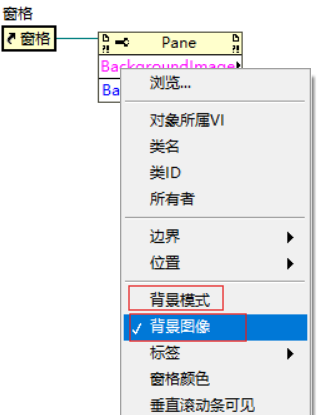

添加两个属性

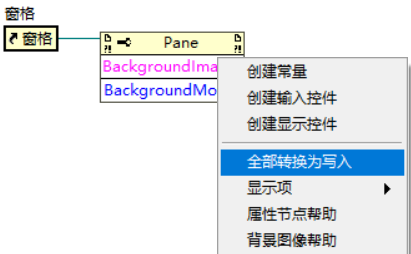

右击转换成写入

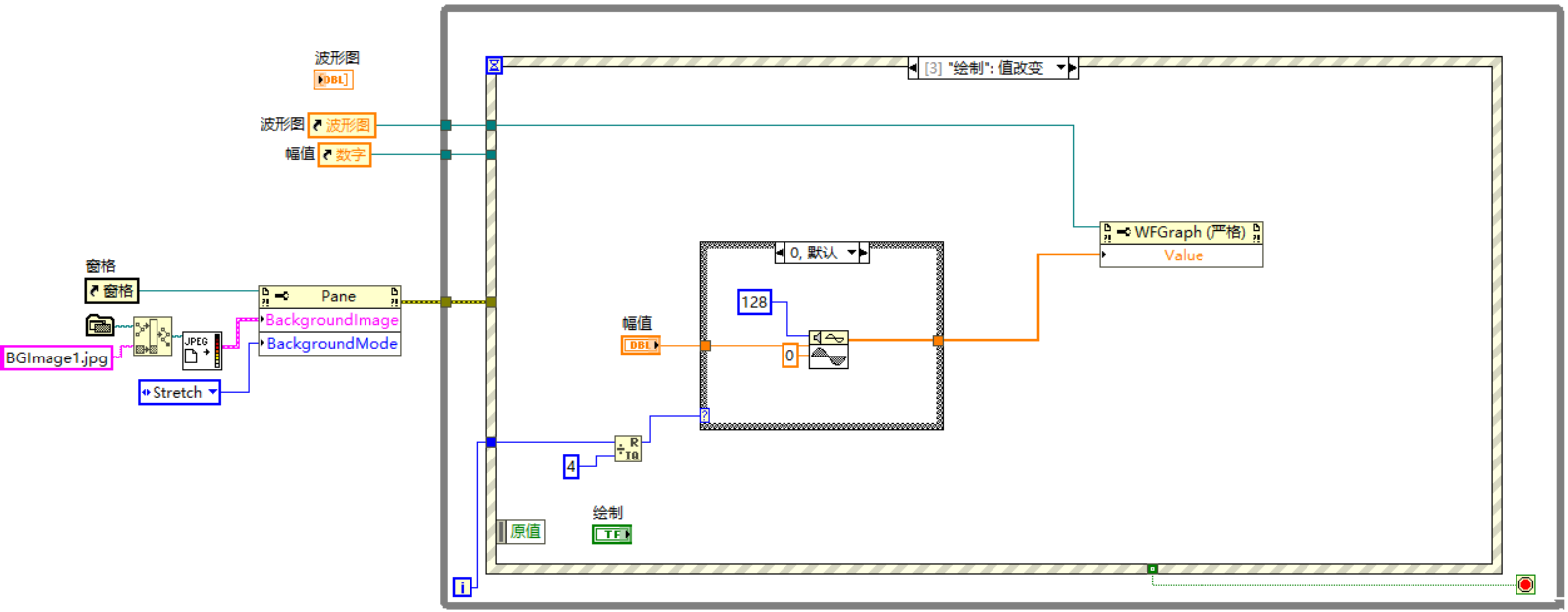

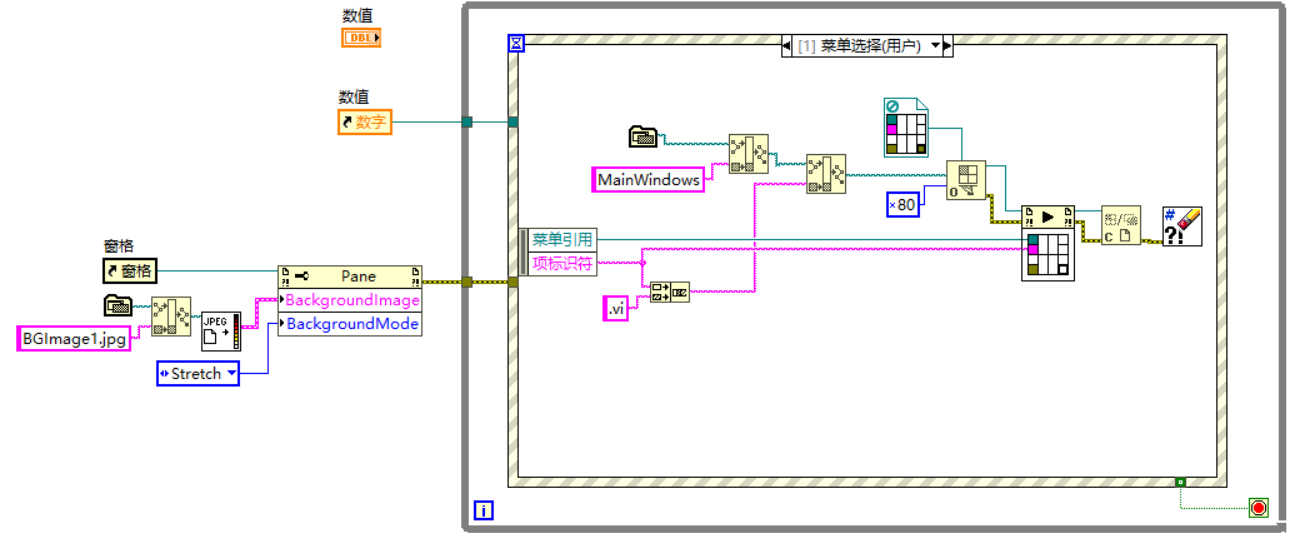

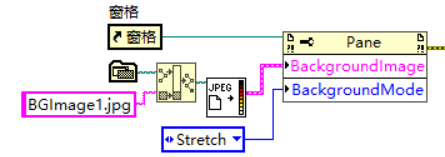

5）加载图片并将其输入到属性中

将上面的程序放在执行循环程序前面

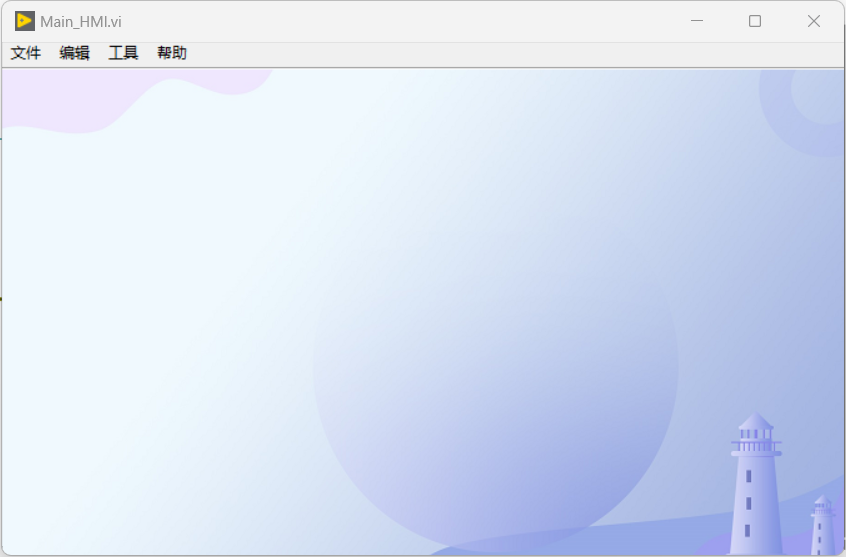

6）执行程序，程序自动将图片加载背景中

6.2.2 控件属性修改

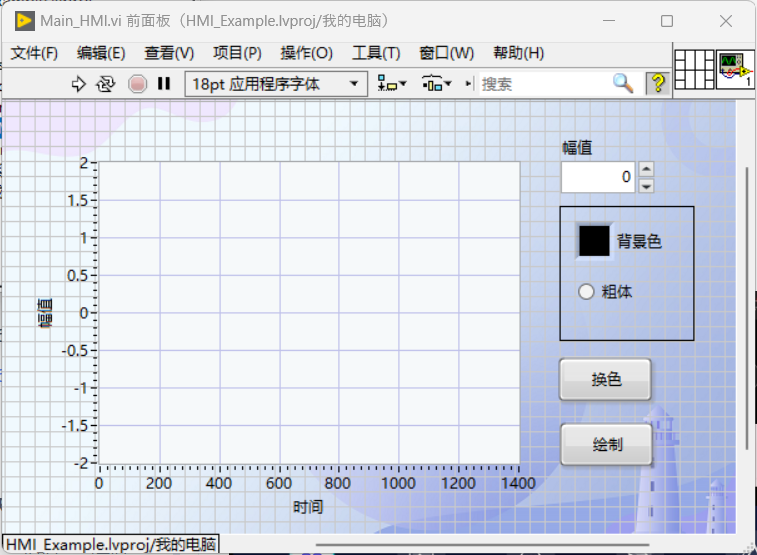

1）添加控件

添加一个波形图、一个数值输入控件、一个颜色盒、一个布尔选择、两个按钮（换色、绘制）。

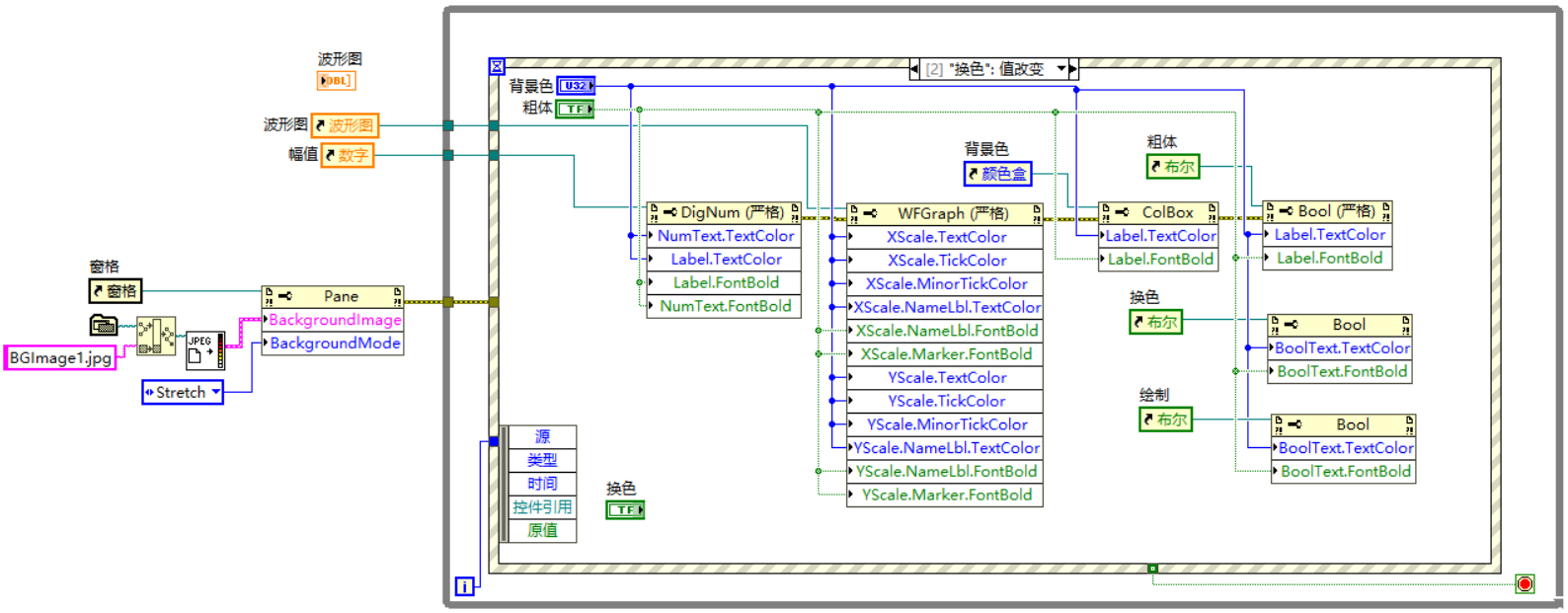

2）添加换色事件

3）添加绘制事件

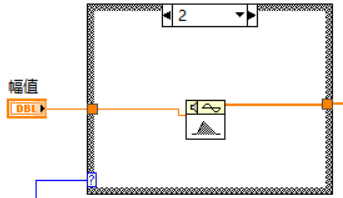

其中，条件结构中程序：

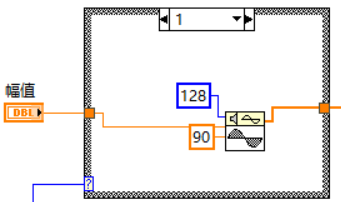

余弦波

三角波

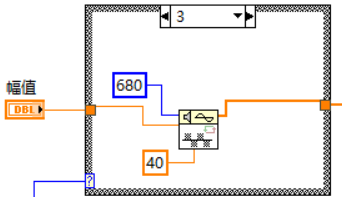

脉冲波形

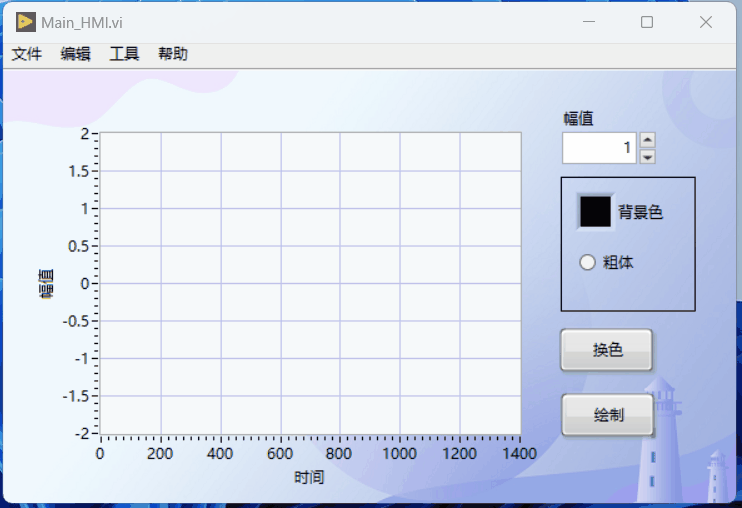

4）运行
