meshgpt 笔记2

https://github.com/MarcusLoppe/meshgpt-pytorch

 MarcusLoppe/meshgpt-pytorch | DeepWiki

[2311.15475] MeshGPT: Generating Triangle Meshes with Decoder-Only Transformers

export HF_ENDPOINT=https://hf-mirror.com

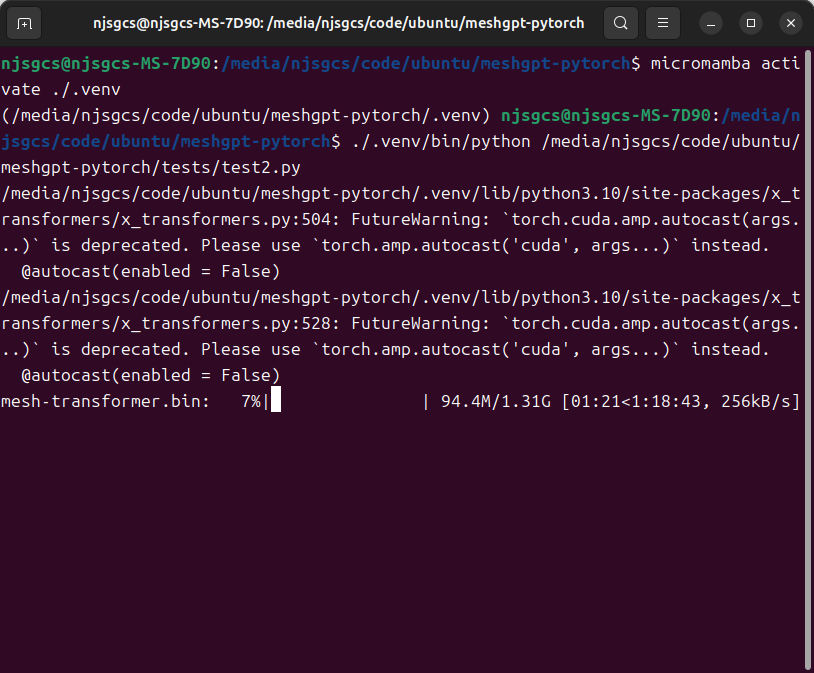

刚刚600k我还嫌慢

import torch
from meshgpt_pytorch import (MeshAutoencoder,MeshTransformer,mesh_render
)device = "cuda" if torch.cuda.is_available() else "cpu"
transformer = MeshTransformer.from_pretrained("MarcusLoren/MeshGPT-preview").to(device)output = []
output.append((transformer.generate(texts = ['sofa','bed', 'computer screen', 'bench', 'chair', 'table' ] , temperature = 0.0) ))
output.append((transformer.generate(texts = ['milk carton', 'door', 'shovel', 'heart', 'trash can', 'ladder'], temperature = 0.0) ))
output.append((transformer.generate(texts = ['hammer', 'pedestal', 'pickaxe', 'wooden cross', 'coffee bean', 'crowbar'],  temperature = 0.0) ))
output.append((transformer.generate(texts = ['key', 'minecraft character', 'dragon head', 'open book', 'minecraft turtle', 'wooden table'], temperature = 0.0) ))
output.append((transformer.generate(texts = ['gun', 'ice cream cone', 'axe', 'helicopter', 'shotgun', 'plastic bottle'], temperature = 0.0) )) mesh_render.save_rendering(f'./render.obj', output)

---

您询问的是MeshGPT架构中的图神经网络部分。根据代码分析，图神经网络主要在MeshAutoencoder的编码器部分实现。

图神经网络架构

MeshGPT使用SAGEConv（GraphSAGE卷积）作为核心的图神经网络组件来处理3D网格的拓扑结构。 meshgpt_pytorch.py:52

编码器中的图卷积层

在MeshAutoencoder的编码器中，图神经网络通过以下层次结构实现：

1. 初始SAGE卷积层： meshgpt_pytorch.py:542
   初始 SAGE 卷积层： meshgpt_pytorch.py:542
   • 将面嵌入从dim_codebook维度映射到编码器的初始维度
2. 多层SAGE卷积堆叠： meshgpt_pytorch.py:551-559
   • 通过encoder_dims_through_depth参数定义的多个维度层次
   • 每层都使用SAGEConv进行图卷积操作

图结构构建

图的边连接关系通过derive_face_edges_from_faces函数计算： data.py:300-343

该函数的核心逻辑：

• 计算面之间的共享顶点数量 data.py:327-328
• 根据共享顶点阈值确定邻接关系 data.py:330
• 生成面边对(face edge pairs)作为图的边 data.py:335-336

编码过程中的图处理

在编码过程中，图神经网络的处理流程：

1. 面嵌入准备：将3D坐标、角度、面积、法向量等特征组合成面嵌入 meshgpt_pytorch.py:738-739

2. 图卷积处理：

   • 首先通过初始SAGE卷积 meshgpt_pytorch.py:762
   • 然后通过多层编码器卷积 meshgpt_pytorch.py:766-767

3. 边索引处理：为了处理批量数据，需要对面边索引进行偏移调整 meshgpt_pytorch.py:746-752

图神经网络配置

SAGEConv的配置通过sageconv_kwargs参数控制： meshgpt_pytorch.py:470-473

• normalize = True：启用特征归一化
• project = True：启用投影操作

Notes   注释

图神经网络在MeshGPT中专门用于编码阶段，通过SAGEConv捕获3D网格面之间的拓扑关系。解码器部分主要使用传统的卷积和注意力机制，不涉及图神经网络。面边缓存机制 data.py:161-260 确保了图结构计算的效率。

---

SAGEConv（GraphSAGE卷积）是PyTorch Geometric库中的一个图神经网络层，实现了GraphSAGE（Graph Sample and Aggregate）算法。

GraphSAGE算法原理

GraphSAGE是一种归纳式图神经网络方法，通过采样和聚合邻居节点信息来学习节点表示。其核心思想是：

1. 采样（Sample）：为每个节点采样固定数量的邻居节点
2. 聚合（Aggregate）：使用聚合函数（如mean、max、LSTM）聚合邻居特征
3. 更新（Update）：结合自身特征和聚合的邻居特征更新节点表示

---

您询问的是MeshGPT中GraphSAGE如何处理3D网格面之间拓扑关系的详细机制。让我详细解释这个过程。

图结构构建：面作为节点，邻接关系作为边

在MeshGPT中，3D网格被转换为图结构，其中每个面（face）作为图的节点，面之间的邻接关系构成图的边。这个转换通过derive_face_edges_from_faces函数实现： data.py:300-305

邻接关系的判定标准

面之间的邻接关系基于共享顶点来确定。算法计算每对面之间共享的顶点数量： data.py:327-328

当共享顶点数量达到阈值时，两个面被认为是邻接的： data.py:330

多层SAGEConv的层次化特征提取

网络架构设计

MeshGPT的编码器使用多层SAGEConv构建层次化的图神经网络：

1. 初始SAGE卷积层： meshgpt_pytorch.py:542

2. 多层编码器堆叠： meshgpt_pytorch.py:551-559

特征聚合过程

在编码过程中，面嵌入首先由多种几何特征组合而成： meshgpt_pytorch.py:738-739

然后通过图卷积层进行特征传播： meshgpt_pytorch.py:762 meshgpt_pytorch.py:766-767

局部到全局特征捕获机制

多尺度特征学习

通过encoder_dims_through_depth参数定义的维度递增序列（如64→128→256→256→576），每一层SAGEConv都能捕获不同尺度的几何特征：

• 第1层：捕获直接邻接面的局部几何关系
• 第2-3层：扩展到更大的邻域，学习中等尺度的形状特征
• 第4-5层：捕获全局的拓扑结构和整体形状特征

批处理中的图结构处理

为了处理批量数据，系统需要对面边索引进行偏移调整，确保不同网格的面不会错误连接： meshgpt_pytorch.py:746-752

几何特征的有效传播

GraphSAGE的聚合机制使得每个面能够：

1. 保持自身特征：面的坐标、角度、面积、法向量等固有属性
2. 聚合邻居信息：通过共享顶点连接的相邻面的特征
3. 层次化抽象：随着网络深度增加，逐步形成更抽象的几何表示

这种设计特别适合3D网格数据，因为网格的几何性质本质上是局部相关的——相邻面之间的几何关系对于理解整体形状至关重要。

Notes

这种图神经网络设计的核心优势在于能够显式地建模3D网格的拓扑结构，而不是将其视为简单的点云或体素。通过面-面邻接关系，模型能够更好地理解网格的几何连续性和局部形状特征，这对于高质量的3D网格重建和生成至关重要。
