电路图识图基础知识-电动机软启动器技术解析与应用（二十五）
电动机软启动器技术解析与应用：从电路到智能控制
一、引言：工业电机启动的智能化变革
在工业领域，电动机启动的平稳性与可靠性直接影响设备寿命和电网安全。电动机软启动器作为继 Y-△、自耦减压启动后的新一代技术，通过 智能化控制 + 电路优化，实现电机 “柔性启动”。结合实际电路（如图 1 所示），我们从系统组成、工作逻辑到应用场景，深度解析软启动器的技术内核。
二、软启动器系统组成与电路解析
（一）主电路结构（功能模块与元件对应）

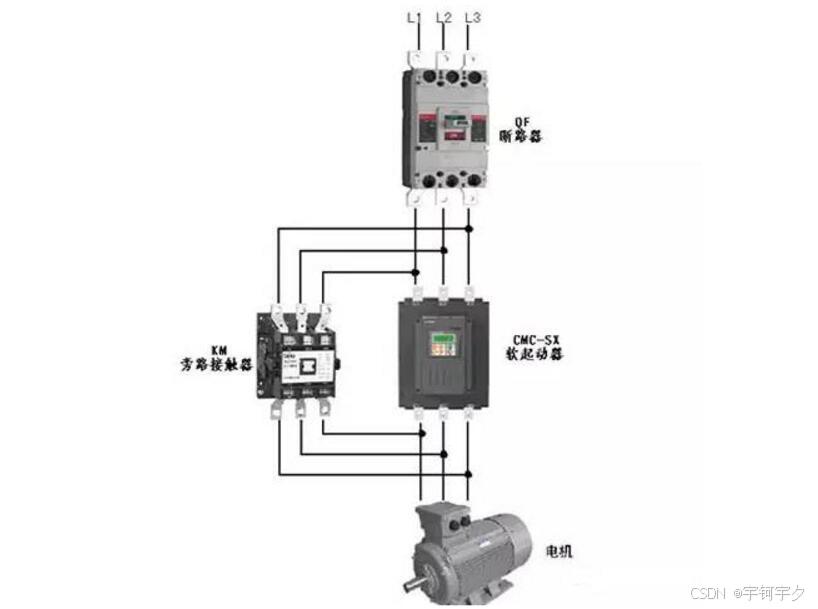

如图所示，系统由 三级核心单元 构成：
- 电源隔离层（空气开关）：
作为电路总开关，实现 电源通断控制 + 短路保护，为软启动器、电机提供过载、短路防护，是系统电力输入的第一道屏障。 - 软启动控制层（软启动器本体）：
- 输入侧接入三相电源，通过内部整流、逆变电路，将固定电压转换为 可调节的输出电压，实现 “电压斜坡上升” 控制。
- 核心功能：智能调控输出电压，限制启动电流，平稳驱动电机加速，是软启动逻辑的核心执行单元。
- 旁路执行层（接触器）：
电机达到额定转速后，接触器吸合，软启动器退出，电机直接接入电网 全压运行，降低软启动器长期带载损耗，提升系统效率。
（二）控制电路逻辑（启动、保护、切换流程）
控制电路通过按钮、继电器、保护元件，实现 软启动流程控制 + 故障防护：
- 启动触发：
按下启动按钮，控制电路触发软启动器工作，内部单片机启动 电压斜坡控制程序：输出电压从初始值（30%~70% 额定电压）逐渐上升，电机电流被限制在设定值（200%~500% 额定电流），平稳加速。 - 旁路切换：
软启动器内置转速检测（或通过电流变化判断），当电机接近额定转速时，输出 旁路控制信号，接触器吸合，电机直接接入电网，软启动器停止输出。 - 保护机制：
- 断相、过流保护：通过电流检测元件，实时监测三相电流，异常时快速切断控制电源。
- 过载保护：热继电器实时检测电流，过载时切断回路，电机停转。
- 软启动器内置保护：对过流（0.5 秒快速停机）、欠压、过热等故障，直接通过内部电路切断输出，保障设备安全。
三、软启动器核心优势：从电路到性能的突破
（一）电流与冲击的双重抑制
传统直接启动会产生 600% 额定电流冲击，而软启动器通过 电压斜坡算法 + 电路调控，将启动电流限制在 200%~400% 额定电流：
- 对电网：降低配电设备容量需求，减少投资。
- 对机械：平稳加速消除 “水锤效应”“风机喘振”，延长传动部件寿命。
（二）灵活参数与智能控制的融合
软启动器通过 16 位单片机 + 数字键盘，支持多参数自定义：
- 启动电压（30%~70% Un）：适配不同负载，如破碎机需高启动转矩，设 70% Un；传送带设 50% Un 减少冲击。
- 启动 / 软停时间（0.5~60 秒 / 0~30 秒）：启动时间决定加速斜率，软停时间避免水泵 “水击”。
- 相序自动识别：电路无需区分相序，软启动器自动纠正，降低安装难度。
（三）全维度保护与故障诊断
电路中，软启动器实现 “硬件 + 软件” 双重保护：
- 硬件层：熔断器、热继电器快速切断故障电路。
- 软件层：内置故障检测算法，对过流（反时限保护）、缺相、欠压等故障 0.5 秒内停机，并记录故障代码，便于运维。
四、软启动器 vs 传统启动：电路与性能的对比
| 特性 | 直接启动 | Y-△启动 | 自耦减压启动 | 软启动器 |
|---|---|---|---|---|
| 启动电流 | 600% In | 200% In | 300% In | 200%~400% In |
| 机械冲击 | 极高 | 高 | 中高 | 极低 |
| 控制灵活性 | 无 | 低（仅两种模式） | 中（抽头调节） | 高（多参数可调） |
| 停机功能 | 无软停 | 无 | 无 | 0~30 秒软停 |
| 保护能力 | 基本 | 基本 | 基本 | 全面保护 |
| 可通信性 | 无 | 无 | 无 | 支持联网控制 |
五、应用场景：从电路适配到行业需求
软启动器的电路设计（宽电压适应、保护集成）使其适配多行业：
- 水泵系统：通过 软启动 + 软停，消除管道水锤，保护阀门和管道。
- 风机设备：平稳启动避免 “喘振”，配合旁路接触器长期运行更节能。
- 重载机械：破碎机、压缩机等大惯量负载，通过 高启动转矩模式，实现 “小电流启动重载”。
- 传送带系统：缓慢加速防止物料滑落，软停避免皮带惯性堆积。
六、技术发展趋势：电路智能化升级
- 变频 + 软启动集成：电路内置变频模块，实现 “启动 - 调速 - 软停” 一体化。
- 物联网融合：通过接口联网，支持 远程监控启动参数、故障预警，契合工业 4.0 运维需求。
- 自适应控制：电路自动识别电网波动、负载变化，动态调整启动电压 / 时间。
七、结论：软启动器的工业价值
电动机软启动器通过 “电路拓扑优化 + 智能控制算法”，突破传统启动的电流冲击与控制局限：从电路可见，其实现了 “启动平稳性、保护全面性、控制灵活性” 的统一。在工业 4.0 背景下，软启动器正从 “单一启动设备” 向 “智能控制节点” 进化，融合变频、物联功能，为电机驱动系统提供更高效、可靠的解决方案。
附录：电路符号说明
- 空气开关：电源隔离与短路保护。
- 接触器：控制通断、旁路切换。
- 按钮：启动 / 停止控制。
- 电流检测元件：监测电流，实现保护逻辑。
- 软启动器：电压调控与智能保护核心单元。
（注：文中电路分析基于提供的系统框图与控制电路，实际应用需结合设备手册细化参数。）
