1、前言

Altera系列FPGA现状：

Altera系列FPGA目前处于逐步退出市场状态，市场占有率很低、使用便捷性很低、开发生态很不完善，之前还可以凭借价格低廉在低端产品上使用，但如今国产FPGA的崛起让Altera唯一的优势也荡然无存；所以本博主奉劝还在学Altera系列FPGA的同学赶紧悬崖略吗回头是岸，别再浪费宝贵的时间了，未来的FPGA市场，高端市场非Xilinx莫属，中低端市场非国产FPGA莫属；

FPGA实现模拟视频去隔行现状：

目前FPGA实现模拟视频去隔行主要有两种方式，一种是使用HLS快速实现，然后封装为IP核调用，该方法设计简单，但仅能在Xilinx系列FPGA使用，比如Video Processing Subsystem；另一种是纯verilog代码去隔行，利用DDR或者SDRAM作为缓存，该方法设计灵活，但设计难度较大；本设计使用纯verilog代码去隔行方案，利用SDRAM作为缓存；

工程概述

本文使用Altera的Cyclone-IV系列FPGA做PAL视频解码系统；视频输入为PAL制式的CCD模拟相机，输入分辨率为标准的720x576的PAL隔行视频；PAL视频解码方案为ADV7180芯片，ADV7180可输出PAL或者NTSC，本设计配置为PAL制式，输出BT656视频；FPGA首先用纯verilog代码实现的i2c配置模块对ADV7180芯片做初始化配置；然后FPGA接收ADV7180芯片输出的BT656视频流，并使用纯verilog代码实现的BT656解码模块，将输入的BT565视频解码为YUV422视频；然后YUV422视频送入图像缓存架构实现视频2帧缓存功能，本设计使用SDRAM作为缓存介质；然后Native视频时序控制图像缓存架构从SDRAM中读取视频，并做Native视频时序同步，输出YUV422视频；然后YUV422视频送入纯verilog代码实现的YUV422转YUV444模块实现转换并输出YUV444视频；然后YUV444视频送入纯verilog代码实现的YUV444转RGB888模块实现转换并输出RGB888视频；然后RGB888送入VGA输出模块输出VGA视频，通过VGA接口输出，这是VGA输出方式；或者送入纯verilog代码实现的RGB888转HDMI模块输出HDMI差分视频，通过HDMI接口输出，这是HDMI输出方式；针对市场主流需求，本设计提供2套Quartus工程源码，具体如下：

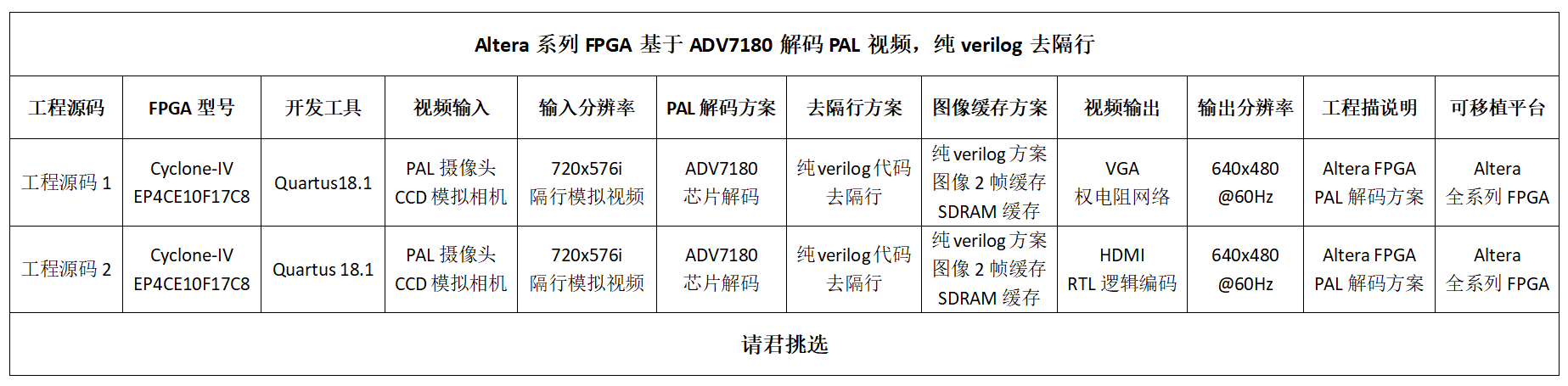

现对上述3套工程源码做如下解释，方便读者理解：

工程源码1

开发板FPGA型号为Cyclone-IV-EP4CE10F17C8；；视频输入为PAL制式的CCD模拟相机，输入分辨率为标准的720x576的PAL隔行视频；PAL视频解码方案为ADV7180芯片，ADV7180可输出PAL或者NTSC，本设计配置为PAL制式，输出BT656视频；FPGA首先用纯verilog代码实现的i2c配置模块对ADV7180芯片做初始化配置；然后FPGA接收ADV7180芯片输出的BT656视频流，并使用纯verilog代码实现的BT656解码模块，将输入的BT565视频解码为YUV422视频；然后YUV422视频送入图像缓存架构实现视频2帧缓存功能，本设计使用SDRAM作为缓存介质；然后Native视频时序控制图像缓存架构从SDRAM中读取视频，并做Native视频时序同步，输出YUV422视频；然后YUV422视频送入纯verilog代码实现的YUV422转YUV444模块实现转换并输出YUV444视频；然后YUV444视频送入纯verilog代码实现的YUV444转RGB888模块实现转换并输出RGB888视频；然后RGB888送入VGA输出模块输出VGA视频，通过VGA接口输出，输出分辨率为640x480@60Hz；最后视频通过板载VGA接口输出接口送显示器显示即可；该工程适用Altera系列FPGA实现PAL视频解码应用；

工程源码2

开发板FPGA型号为Cyclone-IV-EP4CE10F17C8；；视频输入为PAL制式的CCD模拟相机，输入分辨率为标准的720x576的PAL隔行视频；PAL视频解码方案为ADV7180芯片，ADV7180可输出PAL或者NTSC，本设计配置为PAL制式，输出BT656视频；FPGA首先用纯verilog代码实现的i2c配置模块对ADV7180芯片做初始化配置；然后FPGA接收ADV7180芯片输出的BT656视频流，并使用纯verilog代码实现的BT656解码模块，将输入的BT565视频解码为YUV422视频；然后YUV422视频送入图像缓存架构实现视频2帧缓存功能，本设计使用SDRAM作为缓存介质；然后Native视频时序控制图像缓存架构从SDRAM中读取视频，并做Native视频时序同步，输出YUV422视频；然后YUV422视频送入纯verilog代码实现的YUV422转YUV444模块实现转换并输出YUV444视频；然后YUV444视频送入纯verilog代码实现的YUV444转RGB888模块实现转换并输出RGB888视频；然后RGB888送入纯verilog代码实现的RGB888转HDMI模块输出HDMI差分视频，通过HDMI接口输出，输出分辨率为640x480@60Hz；最后视频通过板载HDMI接口输出接口送显示器显示即可；该工程适用Altera系列FPGA实现PAL视频解码应用；

本博客描述了Altera系列FPGA实现PAL视频解码的设计方案，工程代码可综合编译上板调试，可直接项目移植，适用于在校学生、研究生项目开发，也适用于在职工程师做学习提升，可应用于医疗、军工等行业的高速接口或图像处理领域；
提供完整的、跑通的工程源码和技术支持；
工程源码和技术支持的获取方式放在了文章末尾，请耐心看到最后；

免责声明

本工程及其源码即有自己写的一部分，也有网络公开渠道获取的一部分(包括CSDN、Xilinx官网、Altera官网等等)，若大佬们觉得有所冒犯，请私信批评教育；基于此，本工程及其源码仅限于读者或粉丝个人学习和研究，禁止用于商业用途，若由于读者或粉丝自身原因用于商业用途所导致的法律问题，与本博客及博主无关，请谨慎使用。。。

2、相关方案推荐

我已有的所有工程源码总目录----方便你快速找到自己喜欢的项目

其实一直有朋友反馈，说我的博客文章太多了，乱花渐欲迷人，自己看得一头雾水，不方便快速定位找到自己想要的项目，所以本博文置顶，列出我目前已有的所有项目，并给出总目录，每个项目的文章链接，当然，本博文实时更新。。。以下是博客地址：
点击直接前往

Altera系列FPGA相关方案推荐

我专门开设了一个Altera系列FPGA专栏，里面收录了基于Altera系列FPGA的图像处理、UDP网络通信、GT高速接口、PCIE等博客，感兴趣的可以去看看，博客地址：
点击直接前往

我这里已有的PAL视频解码方案

我这里有多种FPGA解码PAL视频的方案，既有PAL解码HDMI输出，也有缩放拼接输出等等，感兴趣的可以去看我的PAL视频解码专栏，专栏地址：
点击直接前往

3、设计思路框架

工程设计原理框图

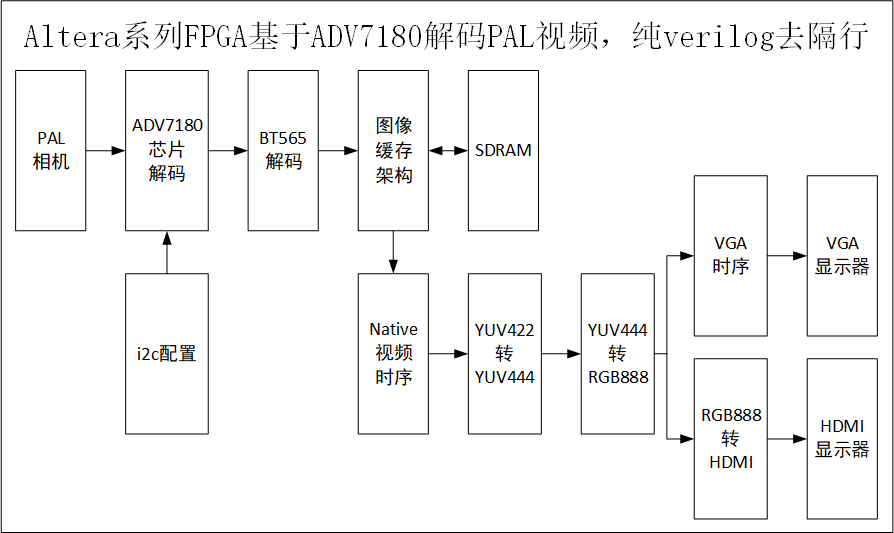

工程设计原理框图如下：

输入PAL相机

视频输入为PAL制式的CCD模拟相机，输入分辨率为标准的720x576的PAL隔行视频；某宝价格也就几十块钱，我用的如下：

需要注意的是，PAL制式的CCD相机是隔行的模拟视频；大自然的信号都是模拟的，视频信号也不例外。视频信号是指电视信号、静止图象信号和可视电视图像信号。视频信号分为三种制式：PAL、NTSC 和 SECAM，接下来简单介绍一下这对于后期调试电路很有帮助。PAL 制又称为帕尔制。PAL 是英文 Phase Alteration Line 的缩写，意思是逐行倒相，也属于同时制。“PAL”有时亦被用来指 625 线，每秒 25 格，隔行扫描，PAL 色彩编码的电视制式。NTSC 是 National Television Standards Committee 的缩写，意思是“（美国）国家电视标准委员会”。NTSC 负责开发一套美国标准电视广播传输和接收协议。SECAM 制式，又称塞康制，SECAM 是法文 Sequentiel Couleur A Memoire 缩写，意为“按顺序传送彩色与存储”，是一个首先用在法国模拟彩色电视系统。这只是简单的概述，关于 PAL、NTSC 和 SECAM 更详细的资料请参考视频技术手册。既然 PAL、NTSC、SECAM 都是模拟信号，FPGA 处理的是数字信号（有些 FPGA内部自带 AD，可以处理模拟信号，例如 Altera 的 MAX10），因此中间需要一个芯片做转换，也就是一个 ADC，学名叫做视频解码芯片，本设计使用TW2867作为视频解码芯片。

然后简单区分一下隔行扫描（Interlace scan）和逐行扫描（Progressive scan）的概念。如下图所示，这是隔行扫描示意图，也就是先显示奇数行，然后再显示偶数行，这只是其中一种隔行扫描的方式，用途比较广泛，除此之外还有隔 2 行、隔 3 行扫描。

如下图所示，这是逐行扫描示意图，也就从第一行扫描，一直扫描到最后一行。目前显示器是逐行扫描的。

ADV7180芯片解读

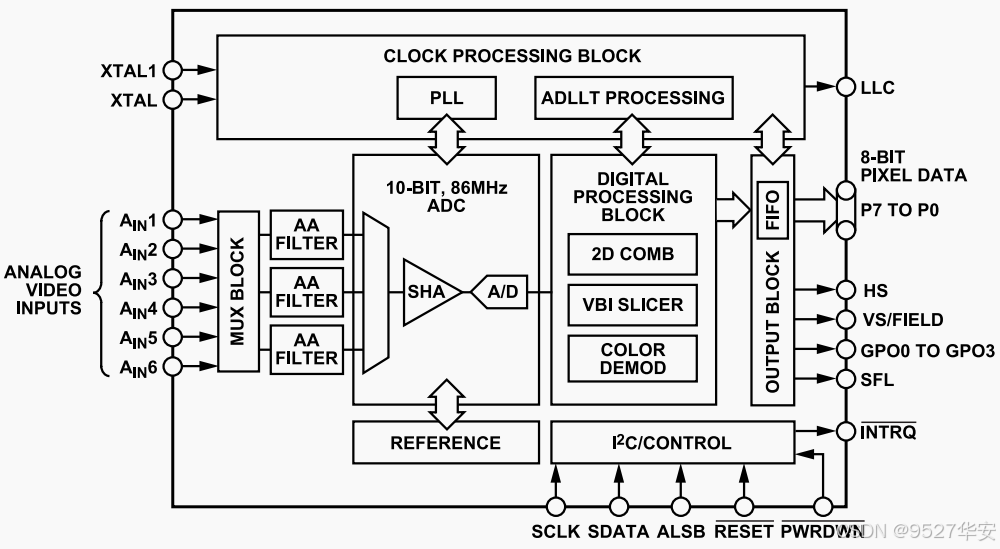

本次设计使用的是专用模拟视频解码芯片 ADV7180，支持 3路模拟视频输入，视频输出是标准 BT656 格式。ADV7180芯片内部框图如下：

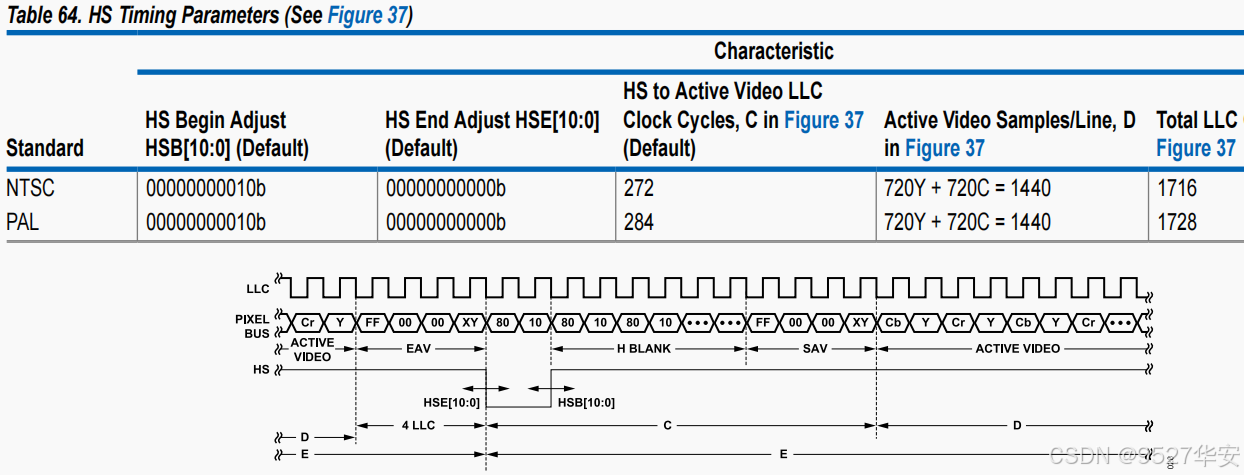

由于是芯片，其内部框架我们无需太过关心，只需要注意如何使用即可；ADV7180的使用只需要注意两点，一是需要i2c总线对芯片进行初始化配置，二是ADV7180输出BT656 视频，视频时序如下；

BT656视频解码模块

BT656视频解码模块将ADV7180解码后的BT656视频解码为YUV422视频，其中BT656数据格式如下：

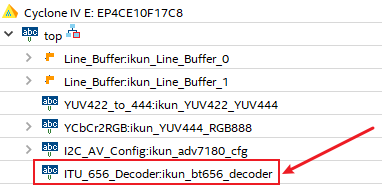

如上图所示是一行 BT656 数据结构，分成 4 段：EAV（4-byte）、BLANKING（280-byte）、SAV（4-byte）和有效数据（1440-byte），接下来分别介绍。BLANKING：280-byte，0x80 和 0x10 交替出现。有效数据：1440-byte，一共 720 个像素，Y 占 720 个数据，Cb 和 Cr 分别占 360 个数据。EAV 和 SAV：分别占 4-byte，前三个字节相同，是 0XFF，0X00，0X00，最后一个不同，根据这个字节进行解码。

EAV 和 SAV 的结构如上图所示，其中 F、V、H 含义：

F 是场信号，0 表示场 1,1 表示场 2，也就是奇偶场。V 表示场有效，0 表示场数据有效，1 表示是垂直消隐。H 区分 EAV 和 SAV 信号。P3-P0 只是校验保护位，由 F、V、H 进行异或运算得到。如下图所示，这是一帧 BT656 数据格式，一共包括 625 行，每行 1728 个字节，有效数据大小是 720x576，分成 2 场，每场 720x288，其余行是消隐信号。

BT656 规定一行有 1728 个字节，一帧有 625 行，每秒传输 25 帧数据，8bit 总线并行传输。1728x625x25=27000000=27M，经过计算就知道 27MHz 的来历了。在这 625行中有用的数据是 576 行，在 BT656 视频格式中有效视频大小是 720x576，其余的当做消隐处理。BT656视频解码模块代码如下：

图像缓存架构

图像缓存架构实现的功能是将输入视频缓存到板载SDRAM中再读出送后续模块，目的是实现视频同步输出，实现输入视频到输出视频的跨时钟域问题，更好的呈现显示效果，其中SDRAM控制器用纯verilog代码实现，所以图像缓存架构就是实现用户数据到SDRAM的桥接作用；架构如下：

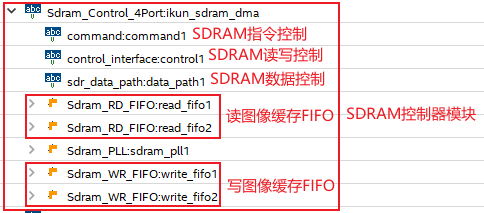

图像缓存架构由视频缓存帧更新模块+写视频控制逻辑+读视频控制逻辑+SDRAM控制器模块组成；SDRAM控制器实现了SDRAM初始化、读写时序控制、读写流程控制等功能，写视频控制逻辑、读视频控制逻辑实际上就是一个视频读写状态机，以写视频为例，假设一帧图像的大小为M×N，其中M代表图像宽度，N代表图像高度；写视频控制逻辑每次写入一次突发传输的视频数据，记作Y，即每次向SDRAM中写入Y个像素，写M×N÷Y次即可完成1帧图像的缓存，读视频与之一样；同时调用两个FIFO实现输入输出视频的跨时钟域处理，使得用户可以忽略SDRAM复杂的控制时序，以简单地像使用FIFO那样操作SDRAM，从而达到读写SDRAM的目的，进而实现视频缓存；本设计图像缓存方式为2帧缓存；图像缓存模块代码架构如下：

输出视频格式转换

输出视频格式转换流程为：

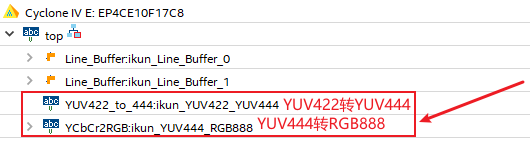

YUV422视频转YUV444，然后YUV444转RGB888，目的是输出显示器，代码架构如下：

VGA输出架构

VGA输出使用Native视频时序同步RGB的视频流；硬件上采用权电阻网络方式模拟数字信号转模拟信号；

HDMI输出架构

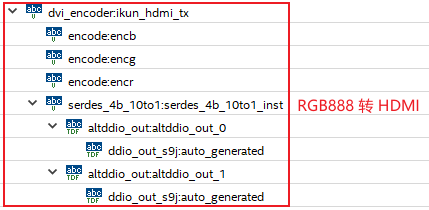

HDMI输出包括Native视频时序和HDMI编码，Native视频时序的作用是产生传统VGA的、RGB的视频流；HDMI编码采用RTL逻辑编码方式；HDMI输出代码架构如下：

工程源码架构

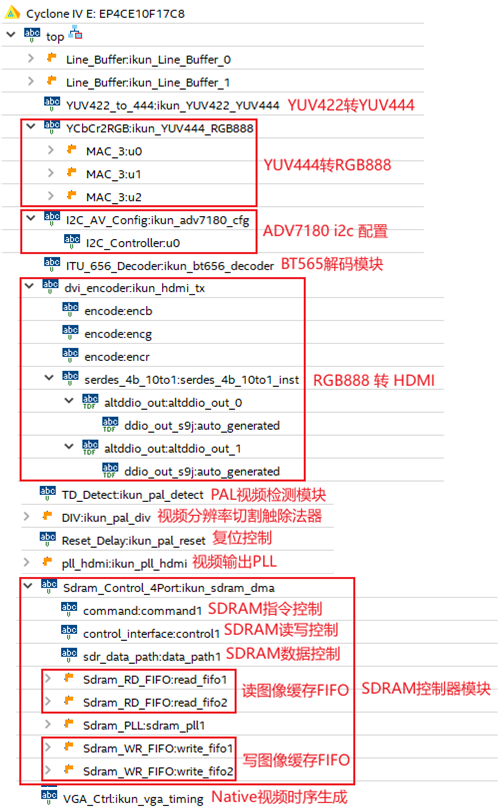

以工程2为例，工程源码架构如下，其他工程与之类似：

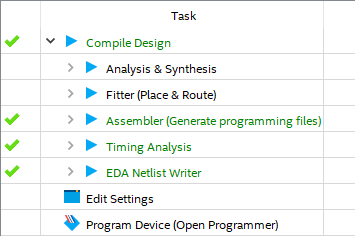

我发布的工程源码均已编译通过，如下：

4、Quartus工程源码1详解：PAL视频转VGA版本

开发板FPGA型号：Altera–Cyclone-IV系列-EP4CE10F17C8；
开发环境：Quartus 18.1；
输入：PAL制式的CCD模拟相机，720x576的PAL隔行25帧视频；
输出：VGA，权电阻网络模拟，分辨率640x480@60Hz；
PAL视频解码方案：ADV7180芯片方案；
图像缓存方案：纯Verilog图像缓存，2帧缓存；
去隔行方案：纯Verilog代码去隔行；
工程源码架构请参考前面第3章节中的《工程源码架构》小节；
工程作用：此工程目的是让读者掌握Altera系列FPGA实现PAL视频解码的设计能力，以便能够移植和设计自己的项目；

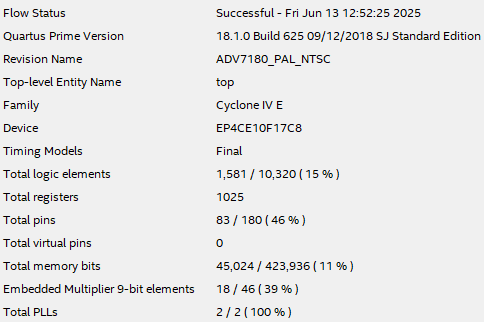

工程的资源消耗和功耗如下：

5、Quartus工程源码2详解：PAL视频转HDMI版本

开发板FPGA型号：Altera–Cyclone-IV系列-EP4CE10F17C8；
开发环境：Quartus 18.1；
输入：PAL制式的CCD模拟相机，720x576的PAL隔行25帧视频；
输出：HDMI，RTL逻辑编码，分辨率640x480@60Hz；
PAL视频解码方案：ADV7180芯片方案；
图像缓存方案：纯Verilog图像缓存，2帧缓存；
去隔行方案：纯Verilog代码去隔行；
工程源码架构请参考前面第3章节中的《工程源码架构》小节；
工程作用：此工程目的是让读者掌握Altera系列FPGA实现PAL视频解码的设计能力，以便能够移植和设计自己的项目；

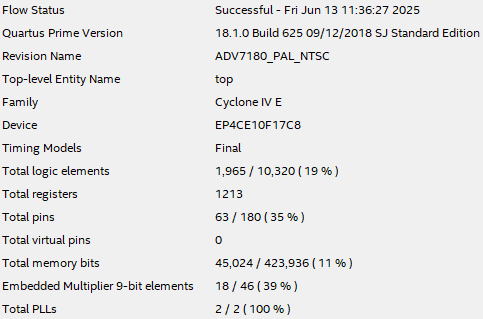

工程的资源消耗和功耗如下：

6、上板调试验证并演示

准备工作

需要准备的器材如下：
FPGA开发板，可联系博主获得；
ADV7180转接板，可联系博主获得；
PAL摄像头，可联系博主获得；
BNC线缆，可联系博主获得；
HDMI显示器；
我的开发板了连接如下：

PAL视频采集输出演示

PAL视频采集输出演示如下：
