《TCP/IP 详解 卷1：协议》第7章：防火墙和网络地址转换

防火墙

随着终端系统漏洞频发，保障其安全的压力越来越大。网络安全的重点逐渐转向如何通过防火墙来过滤网络流量，从而在进入终端系统前进行安全控制。

当前主要的防火墙类型包括：

• 包过滤防火墙（Packet-Filter Firewall）
• 代理防火墙（Proxy Firewall）

这两类防火墙的主要区别在于工作层级：

• 包过滤防火墙工作在网络层或传输层
• 代理防火墙工作在应用层

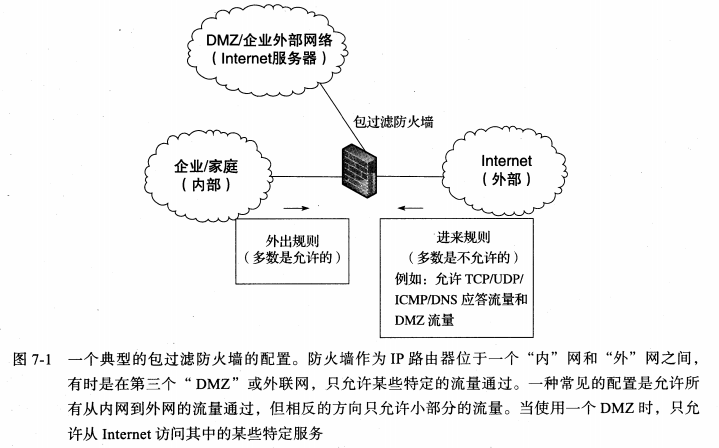

包过滤防火墙

包过滤防火墙通常是配置在网络边缘的路由器，通过设定的过滤规则（filters） 或 访问控制列表（ACL） 来决定哪些数据包允许通过，哪些应被丢弃。

常见过滤条件包括：源/目的 IP 地址，协议类型（如 TCP、UDP、ICMP）
，源/目的端口号，TCP 标志位（如 SYN、ACK）。

• 无状态防火墙：每个数据包独立处理，无法识别连接关系
• 有状态防火墙：能够跟踪连接状态，识别属于同一连接的数据包，处理 TCP 流或 IP 分片更可靠

但是其不检查应用层内容，难以检测复杂攻击。无状态防火墙容易被 IP 分片等机制绕过。

代理防火墙

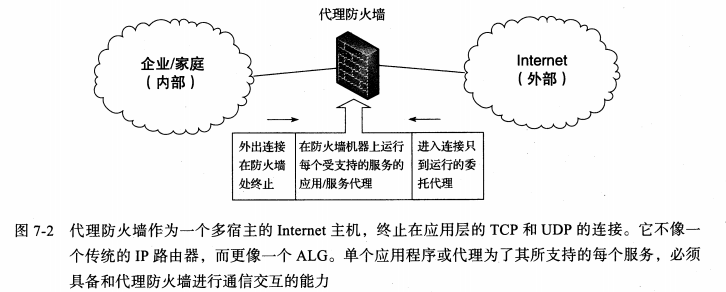

代理防火墙并非简单路由器，而是具备多个网络接口的应用层网关（ALG），能够在应用层终止和中继 TCP/UDP 连接。客户端并不直接访问目标服务器，而是将请求发送给防火墙，由防火墙代理转发。

防火墙不启用 IP 转发，客户端需要特殊配置，明确代理地址和协议支持。内部接口通常使用私有 IP，外部接口使用公网 IP。

优点：

• 安全性更高，可深入检查应用层协议
• 易于实现访问控制和内容过滤
• 支持缓存（Web 代理）和内容加速

缺点：

• 灵活性差，每种协议都需实现代理模块
• 部署复杂，新增服务需要额外配置
• 对应用程序兼容性要求高（如需支持 SOCKS）

HTTP 代理防火墙（Web Proxy） ：支持 HTTP 和 HTTPS，可作为 Web 缓存，减少带宽消耗，支持内容过滤（如黑名单）。

SOCKS 防火墙：支持多种应用层协议（不止 Web），应用程序需支持 SOCKS 协议，并进行配置。

网络地址转换

NAT（Network Address Translation）是一种机制，允许在互联网的不同位置重复使用相同的私有 IP 地址集合。其本质是通过重写数据包中的地址信息，实现内部私有地址与外部公共地址之间的映射。

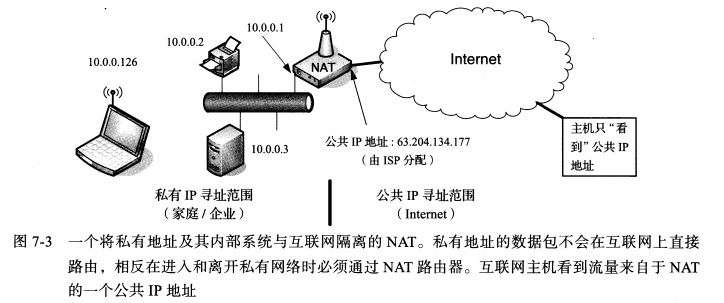

NAT 的常见使用场景：一个站点仅有一个公网 IP，却有多台内部主机需要访问互联网。所有出入流量统一经过一个 NAT 设备，从而将内部网络与公网隔离。内部主机使用私有地址（如 192.168.x.x、10.x.x.x），通过 NAT 访问互联网。

NAT 的缺点：

1. 服务提供困难：私有地址的主机无法被公网直接访问，部署 Web 或 FTP 服务需做额外配置（如端口映射）。

2. 会话依赖：所有双向通信的数据包必须通过同一个 NAT 设备，否则状态无法同步，连接失败。

3. 协议干扰：某些协议（如 FTP、SIP）会在应用层载荷中嵌入 IP 地址，NAT 无法自动识别，需特殊处理（如 ALG）。

4. 违反互联网设计哲学：传统互联网设计理念是“哑中间，智能边缘”，而 NAT 属于“智能中间”，破坏了端到端模型。

5. 状态依赖性高：NAT 设备必须记录每个连接的状态，对性能和稳定性提出更高要求。

6. 校验和处理复杂：改写 IP 后，还必须更新传输层（TCP/UDP）的校验和（涉及伪头部字段）。

许多 NAT 同时具备包过滤功能（如只允许内部发起的连接）。动态状态表决定是否允许一个数据包通过（如判断是否是已建立连接的响应包）。

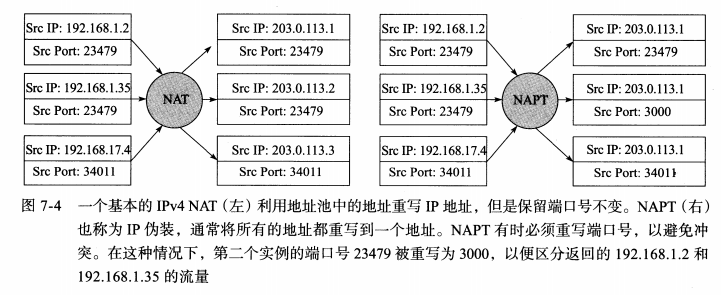

传统的NAT：基本NAT和NAPT

基本 NAT：仅重写 IP 地址，需要多个公网地址，节省 IP 效果不佳。

NAPT（网络地址端口转换）：重写 IP 和端口，通过端口号区分内部主机，支持大规模主机共享少量公网 IP，是最常用的 NAT 形式。

NAT 与 TCP

TCP 连接通过两端的 IP 和端口唯一标识。典型的三次握手（SYN → SYN-ACK → ACK）必须完整穿越 NAT。NAT 在检测到出站的 SYN 包后，会创建一个地址与端口映射，用于将私有地址转换为公网地址并转发数据包。响应到达时，NAT 再据此进行反向转换，称为“端口保留”。

为管理连接状态，NAT 会设定会话计时器。在连接空闲时，可能通过发送探测包确认连接是否仍存活。若接收 RST 包或探测无响应，NAT 会清除会话。RFC5382 要求 NAT 至少保留正常连接状态 2 小时 4 分钟，半开连接至少保留 4 分钟。

点对点应用中常使用“同时发起连接”，即双方几乎同时发送 SYN 包。许多 NAT 无法处理此类同步建立连接的场景，因此 RFC 要求 NAT 必须支持此类合法的 TCP 报文交换，并在外部 SYN 到达后等待至少 6 秒以便内侧主机发起连接。

NAT 不仅转换地址和端口，还必须理解 TCP 状态，保障连接的建立、维持与终止过程的正确性。

NAT 与 UDP

• UDP 无连接，缺乏类似 TCP 的 SYN/FIN 标志，NAT 难以识别连接起止。
• NAT 使用 映射计时器（mapping timer） 清理不活跃状态。[RFC4787] 要求最小超时时间为 2 分钟，推荐值为 5 分钟。
• NAT 的映射刷新方式：
  • 对外刷新行为（outbound refresh）：内部发送数据时刷新，强制要求。
  • 对内刷新行为（inbound refresh）：外部发送数据时刷新，可选。
• 分片问题：UDP/IP 分片中，仅首片包含端口信息，后续分片无法供 NAT/NAPT 正确处理。同样影响 TCP 和 ICMP 的分片处理。

NAT 与 DCCP/SCTP

• DCCP（Datagram Congestion Control Protocol）：为数据报提供拥塞控制服务。
• SCTP（Stream Control Transmission Protocol）：
  • 提供多宿主可靠传输。
  • NAT 处理需考虑地址绑定与路径管理。

NAT 与 ICMP

• ICMP 包括两类报文：
  • 错误报文（如端口不可达）：通常携带原始数据包副本，NAT 需进行 ICMP fix-up，即修正嵌入数据包中的地址。
  • 信息报文（如 Echo 请求）：包含 查询 ID 字段，NAT 可识别请求，设置计时器等待响应。
• [RFC5508] 明确了 ICMP 报文在 NAT 中的处理行为。

NAT 与 隧道数据包

• 隧道协议（如 PPTP 中的 GRE）通过 NAT 时，需要同时处理封装头部。
• GRE 中的 Call-ID 可能与其他连接冲突，需 NAT 正确映射。
• 多层封装增加 NAT 解析和转换的复杂度。

NAT 与 组播

• 虽然主要用于单播，NAT 也可以配置支持 组播。
• [RFC5135] 定义了 NAT 支持组播的行为要求。
• 支持组播需启用 IGMP 代理（见 [RFC4605]）。
• NAT 内部主机发送组播时：
  • 目的地址和端口不修改；
  • 源地址和端口可能会根据单播 UDP 的规则进行 NAT 转换。

NAT 与 IPv6

• 在 IPv6 中使用 NAT 是有争议的（见 [RFC5902]）：
  • IPv6 地址充足，无需地址节省；
  • NAT 增加协议复杂度；
  • 替代方案为 本地网络保护（LNP）（见 [RFC4864]），可提供防火墙、隐私保护、拓扑隐藏。
• IPv6 中的替代 NAT 机制：NPTv6（Network Prefix Translation v6）：
  • [RFC6296] 提出，基于前缀算法将地址从一个 IPv6 范围映射到另一个；
  • 保留 TCP/UDP 校验和，不需访问端口信息；
  • 无需维护状态，降低复杂性；
  • 不提供包过滤功能，需额外防火墙支持；
  • 应用需借助 ALG 或 NAT 穿越机制访问外部资源。

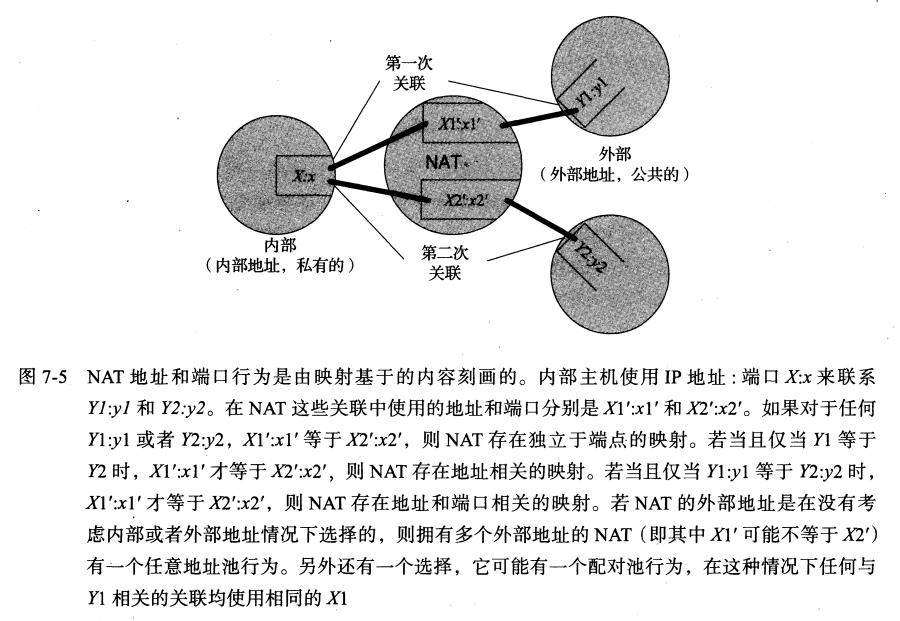

地址和端口转换行为

NAT 的地址和端口映射行为多种多样，IETF 的 BEHAVE 工作组提出了标准化建议，以促进互操作性。

• 表示形式：X:x → Y:y
  • X:x：内部私有地址与端口（例如来自 RFC1918）
  • Y:y：远程公网地址与端口
  • 映射后 NAT 使用：X':x'
• 若连接多个外部主机（如 Y1:y1 → Y2:y2），可能使用相同的 X’，端口 x’ 若复用即为 端口保留（port preservation）
• 若端口冲突，NAT 必须进行端口映射调整


过滤行为

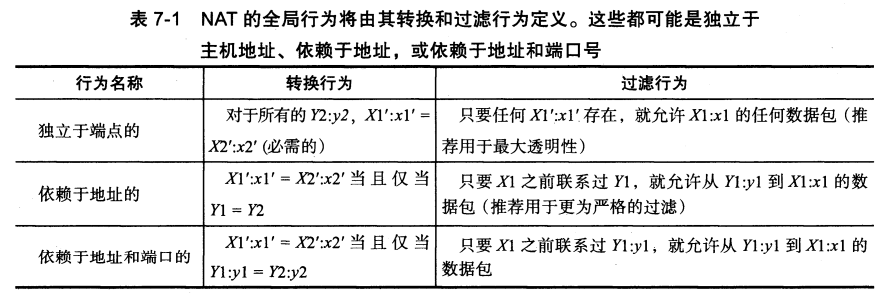

当NAT为一个TCP连接、UDP关联或各种形式的ICMP流量创建一个绑定，不仅要创建地址和端口映射，作为一个防火墙，还必须确定返回流量的过滤行为，这是非常常见的情况。

行为名称	过滤行为	说明
独立于端点	只要 X1':x1' 存在，允许任意对端返回	最宽松
依赖于地址	仅允许曾通信的 IP 地址返回	中等严格
依赖于地址和端口	仅允许曾通信的 IP+端口 返回	最严格

位于NAT之后的服务器

NAT 的一大局限是 外部主机无法直接访问 NAT 内部的服务器，主要原因：

1. 路由限制：公网主机无法路由到私有地址（如 10.0.0.3）。
2. NAT控制：NAT 默认不转发目的为私有地址的入站流量。

为解决上述问题，端口转发（又称端口映射）被引入。其将 NAT 的某个外部端口映射到内部主机的地址和端口，允许公网用户通过 NAT 的公网地址访问 NAT 内部的私有服务。通常需要手动配置（静态映射）。

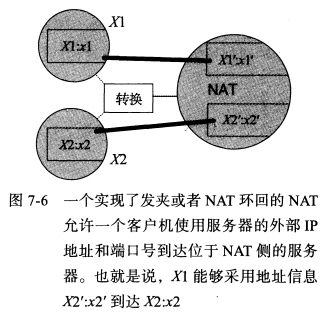

发夹和NAT环回

当一台主机希望通过 NAT 映射的公网地址 访问 同一 NAT 私网内的另一主机时，就需要 NAT 支持发夹或环回功能。

假设 NAT 内部有两台主机：

• X1 想连接到 X2
• X1 只知道 X2 的外部地址信息（X2′:x2′），而非私网地址

此时，X1 向 X2′:x2′ 发起连接请求，NAT 必须将该连接 “转回来” 给内部的 X2:x2 —— 这就是 发夹转发。

为完成连接，NAT 必须：

1. 识别目标地址 属于 NAT 自己的映射。
2. 将请求回转 到 NAT 私有网络中的对应主机（X2:x2）。
3. 决定源地址使用何者：
   • X1′:x1′（外部映射地址） → 推荐
   • X1:x1（私网地址） → 不推荐

NAT穿越

传统在 NAT 设备中嵌入 ALG 或 NAT 编辑器的方式非常复杂，因此很多应用程序开始 主动尝试实现 NAT 穿越，以确保位于 NAT 后的终端能够直接通信。

NAT 穿越的基本目标

• 获取自身的外部地址与端口映射
• 协调位于不同 NAT 后的客户端之间建立连接
• 避免使用中继服务器转发数据，降低负载与延迟

如果实在无法建立直连，一种替代方法是：服务器作为 数据中继 —— 不推荐，但有时不得不为之（如 TURN）。

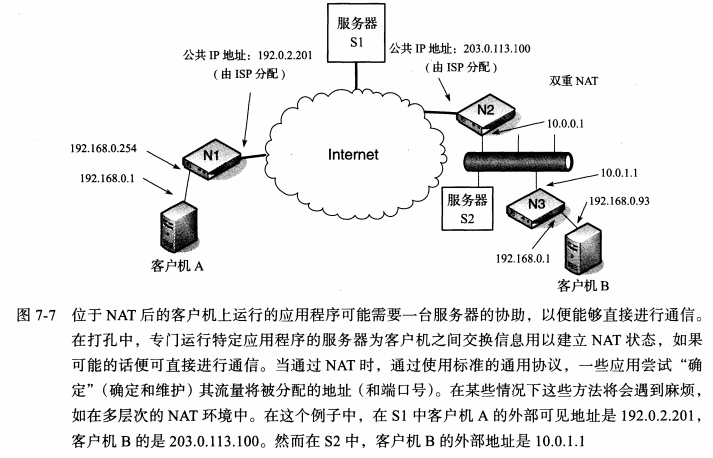

针孔和打孔

当一个客户端向外部建立连接时，NAT 会动态地为这条流量创建一个映射（IP + 端口对）。映射是临时存在，并且通常只允许该对端返回流量。 这个映射就像在 NAT 上开了一个“小洞”。

基于针孔映射，让两个位于 NAT 后的客户端尝试彼此通信。一般由一个 协调服务器辅助完成地址信息交换。

UDP 打孔流程（也适用于部分 TCP 场景）：

1. 客户端 A 向服务器 S1 建立连接，NAT N1 创建映射。
2. 客户端 B 向 S1 建立连接，NAT N2/N3 创建映射。
3. S1 记录 A 与 B 的外部地址（如 A → 192.0.2.201，B → 203.0.113.100）。
4. S1 将彼此的地址告知双方。
5. A 与 B 尝试通过对方的外部地址直接通信。
6. 若 NAT 行为允许，则打孔成功。

STUN协议

STUN 是一种轻量级的客户端/服务器协议，主要用于协助客户端识别其位于 NAT 后的 公网 IP 和端口，并维持 NAT 映射。

⚠️ STUN 不是万能方案，在复杂 NAT 或对称 NAT 下可能失效。常与 ICE、TURN 联合使用。

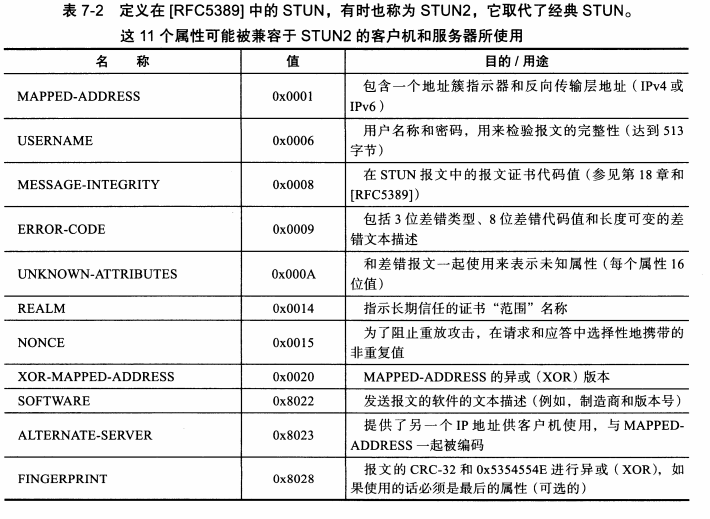

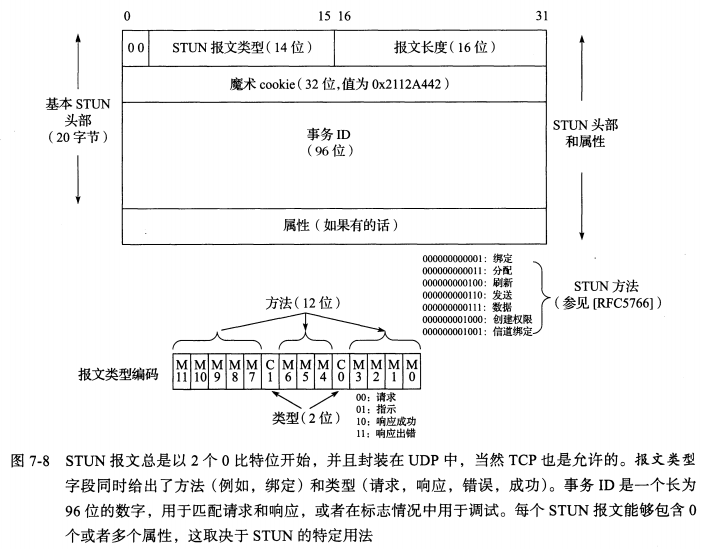

每个 STUN 报文包含：

• 报文类型（前2位固定为0）
• 报文长度（不包含头部的20字节）
• 魔术 cookie（固定值 0x2112A442）
• 96 位事务 ID
• 零个或多个 TLV 格式的属性

假设客户端位于 NAT 后，地址为 Xx，它通过 STUN 服务器 Y1:y1 请求其公网地址：

• 服务器在响应中添加 MAPPED-ADDRESS 或 XOR-MAPPED-ADDRESS 属性
• 客户端据此获得自己的公网地址 X1':x1'（即“反射地址”）

为什么使用 XOR-MAPPED-ADDRESS？

• 避免 ALG（Application-Level Gateway）劫持或修改 STUN 报文中的 IP 地址
• XOR 加密使 ALG 无法识别或干预地址字段，提高协议鲁棒性

利用中继NAT穿越

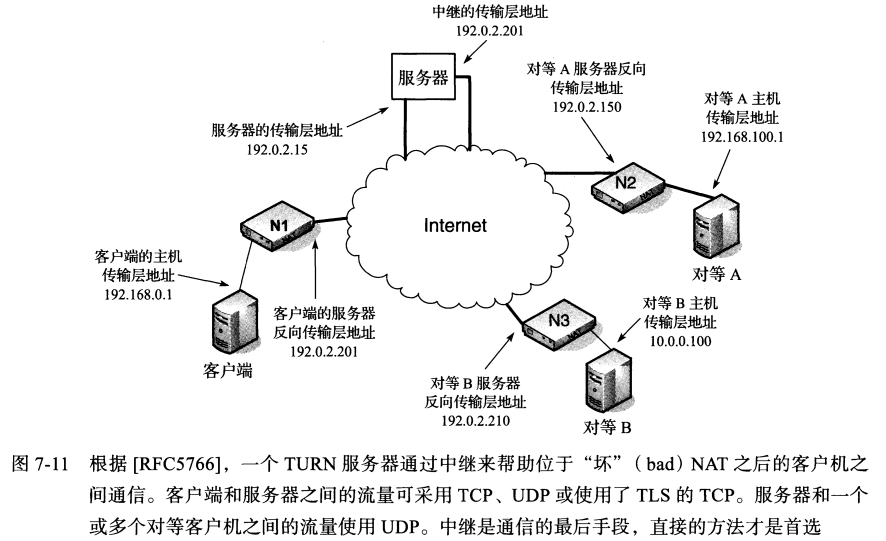

TURN（Traversal Using Relays around NAT） 是一种用于在 NAT 后主机之间通信的最终手段。 使用中继服务器转发数据，即便双方都处于不同 NAT 后也能通信。

工作机制：

• 位于 NAT 后的客户端连接公网 TURN 服务器。
• TURN 服务器为客户端分配：
  • 中继传输地址（Relayed Transport Address）
  • 反射地址（Reflexive Address）
• 客户端和 peer 使用 TURN 地址交换信息，但 TURN 本身不负责地址交换（需借助 ICE 等机制）。

分配与连接控制：

• 客户端使用 Allocate 方法申请中继地址并通过 STUN 长期认证机制验证身份。
• 分配的生命周期默认 10 分钟，可通过 LIFETIME 属性修改。
• 客户端使用 Refresh 方法刷新分配状态；生命周期为 0 时释放分配。
• TURN 的5元组标识：客户端 IP/端口 + 服务器 IP/端口 + 协议

客户端使用 CreatePermission 方法创建允许通信的 peer 地址权限。权限默认有效期为 5 分钟，未刷新则自动删除。TURN 服务器只转发来源地址匹配的 peer 的数据。

方式一：Send / Data（STUN 封装）：使用 STUN 报文传输数据。开销较大，适用于通用场景。

方式二：Channel / ChannelBind（隧道）：建立轻量隧道（channel），使用 4 字节报头。延迟更低、效率更高，适用于实时通信（如 VoIP）。每个分配最多支持 16K 个隧道。

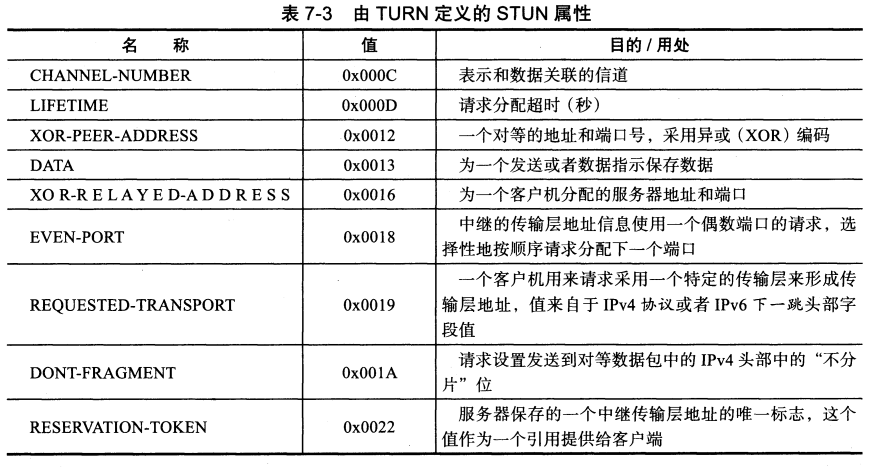

TURN通过6种方法、9个属性以及6个错误响应代码增强STUN。这些大致可以分为支持建立和维护分配、认证以及操作隧道。6种方法和它们的方法号如下：分配（Allocate）（3），刷新（Refresh)（4），发送（Send)（6），数据（Data)（7），创建权限（CreatePermission)（8),隧道绑定（ChannelBind)(9）。前两种方法用于建立并保持分配存活。Send和Data使用STUN报文封装从客户端发送到服务器的数据，反之亦然。

GreatePermission用于创建或刷新一个权限，ChannelBind通过一个16位的隧道号与一个特定的对等客户端相关联。错误报文表明与TURN功能相关的问题，如认证失败或资源耗尽（例如，隧道数)。

交互连接建立

ICE（RFC 5245） 是一种通用机制，用于帮助处于 NAT 后的 UDP 应用主机建立连接。是一种启发式的 NAT 穿越方法，统筹利用 STUN 和 TURN 协议。最初用于 SIP/SDP 通信中的 媒体流穿越，但也被扩展到其他应用（如 XMPP）。可扩展支持基于 TCP 的应用连接建立。

在存在多个候选地址（主机地址、反射地址、中继地址）时： 优先尝试直连（主机、反射）， 保底使用中继（TURN）。通过“连接性检查（connectivity checks）”找到最优的传输路径。最终形成一个可达的“候选对（candidate pair）”。

ICE 关键流程：

1. 候选地址发现

   • 类型包括：
     • 主机地址（host）
     • 反射地址（server reflexive）
     • 中继地址（relayed）
     • 对等反射地址（peer reflexive）
   • 使用 STUN 和 TURN 协议获取各类地址。

2. 优先级分配

   • 启发式算法将低延迟、直连路径排在前面。
   • 本地代理生成本地候选地址优先级列表。

3. 交换 SDP

   • 使用 SDP（如 SIP 协议）将候选地址和优先级发送给对等代理。

4. 候选对生成

   • 双方各自形成候选地址后，进行两两组合，得到候选对集合（candidate pair set）。

5. 连接性检查

   • 通过 STUN 绑定请求（带地址信息）验证每对地址是否可达。
   • 响应成功的对成为“可用的候选对”。

6. 选定候选对

   • 控制代理（controlling agent） 负责最终选择。
   • 可选择：
     • 常规选定（regular nomination）：测试所有候选后决定。
     • 积极选定（aggressive nomination）：一旦找到可用对就立即确定。

7. 路径优化与地址更新

   • 如果在检查过程中发现新的 NAT 路径，会生成新的 peer reflexive candidate 并更新列表。

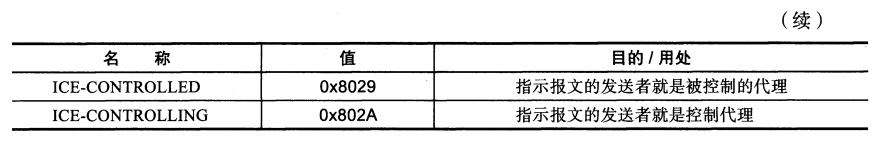

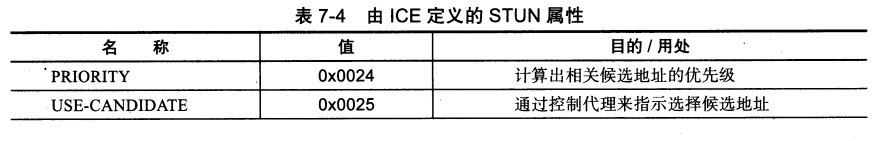

所有检查均通过 STUN 绑定请求/响应 完成。使用 STUN 的：短期认证机制 保证请求可信。FINGERPRINT 属性 校验消息完整性。STUN 响应中可暴露新 NAT 地址（生成对等反射候选）。

配置包过滤防火墙和NAT

NAT 通常配置较少，除非使用端口转发（Port Forwarding）。

防火墙 需要明确指定匹配条件和对应动作，配置工作较复杂。

防火墙规则

防火墙通过 ACL 来配置规则，控制哪些流量被允许或阻止。每条规则包含：

• 匹配条件：IP 地址、端口、协议、ICMP 类型、方向等。
• 动作（Action）：如 ACCEPT, DROP, LOG, QUEUE 等。

不同方向（流入/流出）可以使用不同的规则集。有的系统可在 路由决策之前/之后 应用规则。匹配顺序通常是：自上而下遍历规则，匹配到第一个规则后立即执行对应动作。

iptables 是 Linux 系统中常见的防火墙配置工具。基于 Netfilter 内核框架。支持无状态（stateless）与有状态（stateful）过滤。

• 表（table）：

  • filter：基础包过滤
  • nat：NAT 操作
  • mangle：对数据包字段进行修改

• 链（chain）：

  • filter 表默认链：
    • INPUT：目标是本机的包
    • FORWARD：转发通过的包
    • OUTPUT：本机发送的包
  • nat 表默认链：
    • PREROUTING、OUTPUT、POSTROUTING
  • mangle 表链：支持额外字段修改

-P INPUT DROP ，默认丢弃所有进入的包（除非另有规则）
-i lo -j ACCEPT ，接受本地 loopback 通信
DHCP 规则 ，接受来自 0.0.0.0:67 到 255.255.255.255:68 的 DHCP 广播
TCP Flags 过滤 ，过滤掉标志字段全为0的可疑 TCP 报文（通常为扫描/异常流量）

NAT规则

在多数简单的家用路由器中，NAT 与防火墙功能通常集成。

• Windows 系统中 NAT 被称为 ICS（Internet Connection Sharing）。
• Linux 系统中称为 IP 伪装（IP Masquerading）。

启用 ICS 后系统会自动完成以下配置：

• 将运行 ICS 的主机设置为：192.168.0.1
• 启动 DHCP 服务器：为其他主机分配地址（默认网段：192.168.0.0/24）
• 启动 DNS 代理服务，ICS 主机作为网关和 DNS
