OSPF基础实验案例

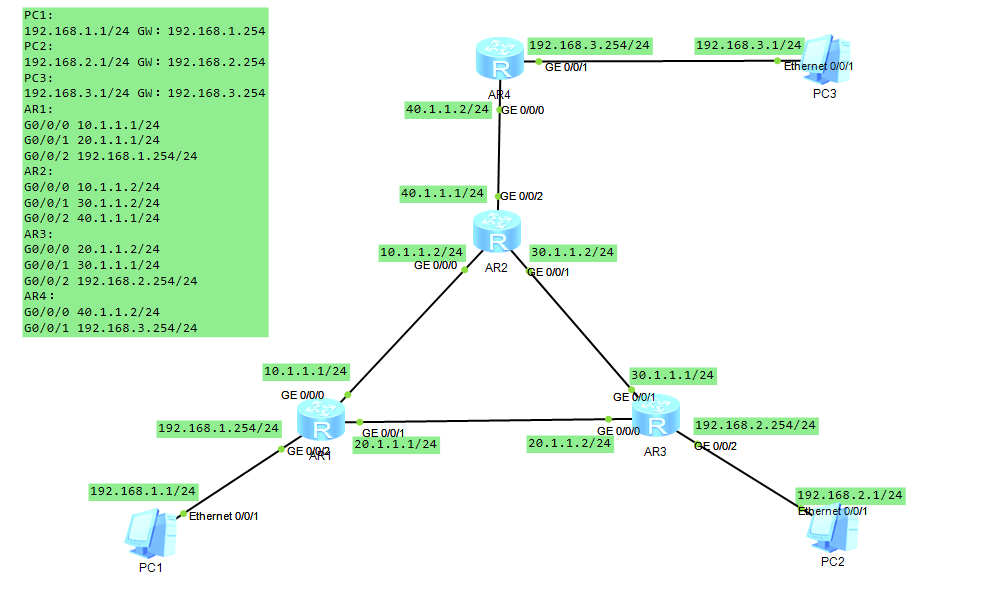

一、拓扑

在这张拓扑当中,我们不需要去配置Router-id让设备自动生成即可,此实验我们只要求更好的理解OSPF的LSDB链路状态数据库的同步。

二、实验要求

1、根据提供的拓扑配置IP地址，并为AR1、AR2、AR3路由器配置OSPF协议，要求配置OSPF认证， 设置密码为todayis0606，使得AR1可以ping通AR2、AR3  （截图）

2、设置AR2为OSPF默认路由器，其他路由器可以将AR2作为默认路由。（截图）

3、在AR2上配置默认路由，指向AR4路由器。（截图）

4、在AR4上配置默认路由，指向AR2路由器。（截图）

5、使用PC1可以ping通PC2、PC3。（截图）

1、基础配置

AR1
system
sysname AR1
int g 0/0/0
ip add 10.1.1.1 24
int g 0/0/1
ip add 20.1.1.1 24
int g 0/0/2
ip add 192.168.1.254 24AR2
system
sysname AR2
int g 0/0/0
ip add 10.1.1.2 24
int g 0/0/1
ip add 30.1.1.2 24
int g 0/0/2
ip add 40.1.1.1 24AR3
system
sysname AR3
int g 0/0/0
ip add 20.1.1.2 24
int g 0/0/1
ip add 30.1.1.1 24
int g 0/0/2
ip add 192.168.2.254 24AR4
system
sysname AR4
int g 0/0/0
ip add 40.1.1.2 24
int g 0/0/1
ip add 192.168.3.254 24

2、路由配置

AR1
ospf 1
area 0
netw 10.1.1.1 0.0.0.255
netw 192.168.1.0 0.0.0.255
netw 20.1.1.0 0.0.0.255
authentication-mode md5 1 cipher todayis0606AR2
ospf 1
area 0
netw 10.1.1.0 0.0.0.255
netw 30.1.1.0 0.0.0.255
netw 40.1.1.0 0.0.0.255
authentication-mode md5 1 cipher todayis0606
q
default-route-advertise always
q
ip route-static 0.0.0.0 0 40.1.1.2AR3
ospf 1
area 0
netw 30.1.1.0 0.0.0.255
netw 20.1.1.0 0.0.0.255
netw 192.168.2.0 0.0.0.255
authentication-mode md5 1 cipher todayis0606AR4
ip route-static 0.0.0.0 0 40.1.1.1

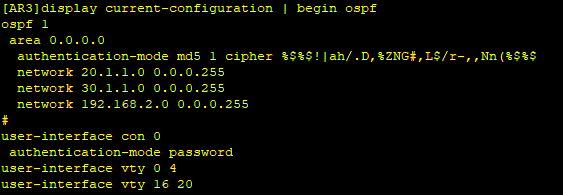

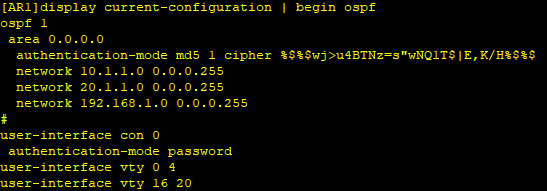

display current-configuration配置

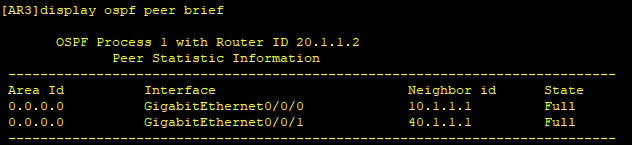

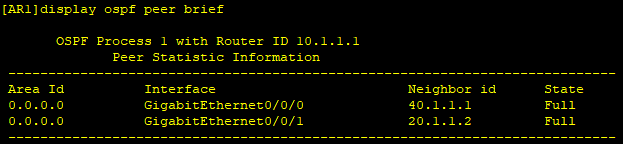

查看AR1、AR2和AR3的OSPF邻居状态

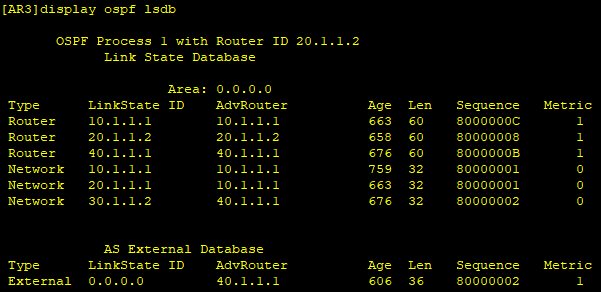

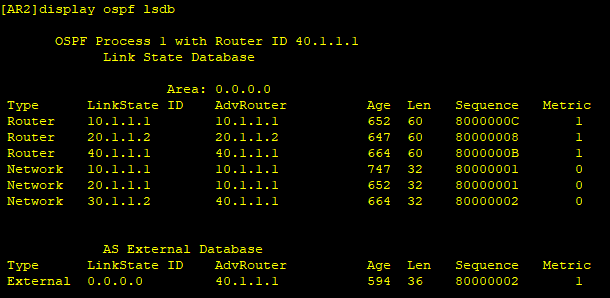

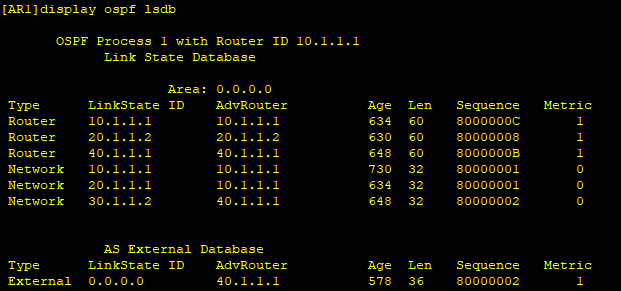

查看LSDB数据库

可以看到OSPF已经通过SPF算法以及LSU、LSR等报文同步了本区域的所有LSA信息了。

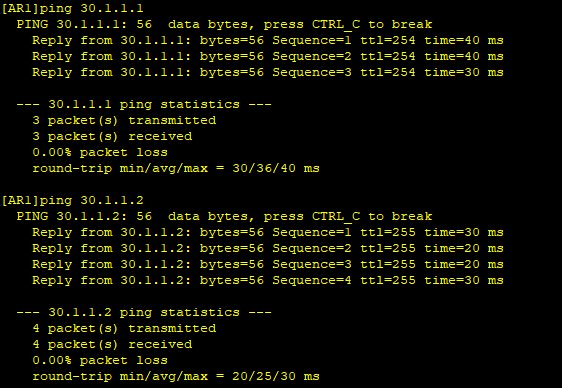

使用AR1去pingAR2与AR3的直连网段

使用PC1去访问PC2和PC3
