前言

        在日常开发过程中，不知道你是否考虑JVM内存模型、JMM模型、计算机内存模型它们是通过何种机制来进行联系的。

问题：

        比如当选择一台物理机器节点部署应用的时候，如何选择规模适度的内存大小？选择了计算机内存后，如何为程序应用选择JVM内存大小。

        在jvm内存大小设定好，JMM模型是如何用jvm交互的呢？本篇将介绍下，它们的联系及内存分配。

---

1、JVM 内存

1.1、分配机制

        JVM运行内存分配时，其最终由 操作系统 管理。

        JVM 的内存参数（如 -Xms、-Xmx）只是告诉 JVM 它期望使用的内存范围，但实际使用的内存是 运行 JVM 的物理机器或虚拟机节点的内存。

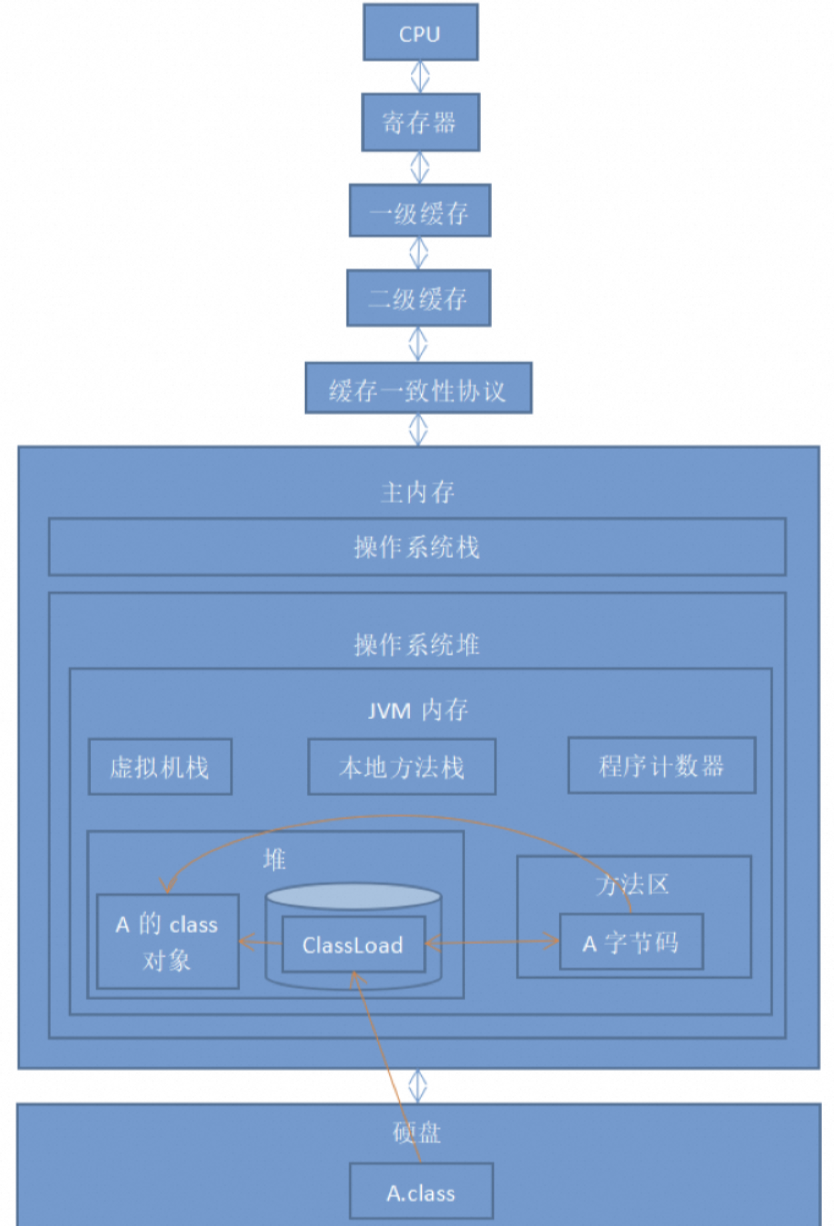

如下图所示：

根据上面可以看出：

        JVM内存模型是模仿操作系统内存模型构建的，JVM内存模型和操作系统内存模型是可以一一对应起来的。

1.2、jvm模型位置

关于jvm内存模型，可参考：关于对JVM的知识整理_jvm知识-CSDN博客

         JVM就类似于一个操作系统，整个JVM内存模型存储在操作系统的堆中。

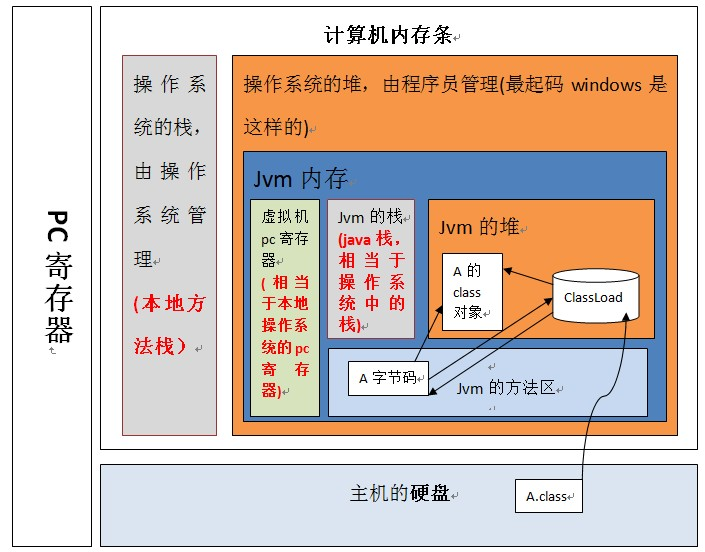

如下图所示：

1、方法区：

        而JVM的方法区，也就相当于操作系统/主机的硬盘区，也叫永久区；而操作系统栈(本地方法栈)和JVM的栈也是一致的；

2、堆：

        JVM堆和操作系统堆在概念上和目标上是一致的，分配内存的方式也是一致的，但JVM堆管理垃圾的方式是GC回收，而操作系统堆则是需要程序员手动释放；

3、PC寄存器：

        计算机上的PC寄存器是计算机上的硬件(是CPU内部用来存放“伪指令”或地址数据的一些小型存储区域)。

        而对于虚拟机，PC寄存器它表现为一块内存(一个字长，虚拟机要求字长最小为32位)，存放的是将要执行指令的地址。

1.3、字节码内存块

关于更多方法区的介绍，可参考：关于对JVM的知识整理_jvm知识-CSDN博客

        ClassLoader这个类加载器存放在堆内存，当一个classLoder启动的时候，它会去主机硬盘上将A.class加载到jvm的方法区。

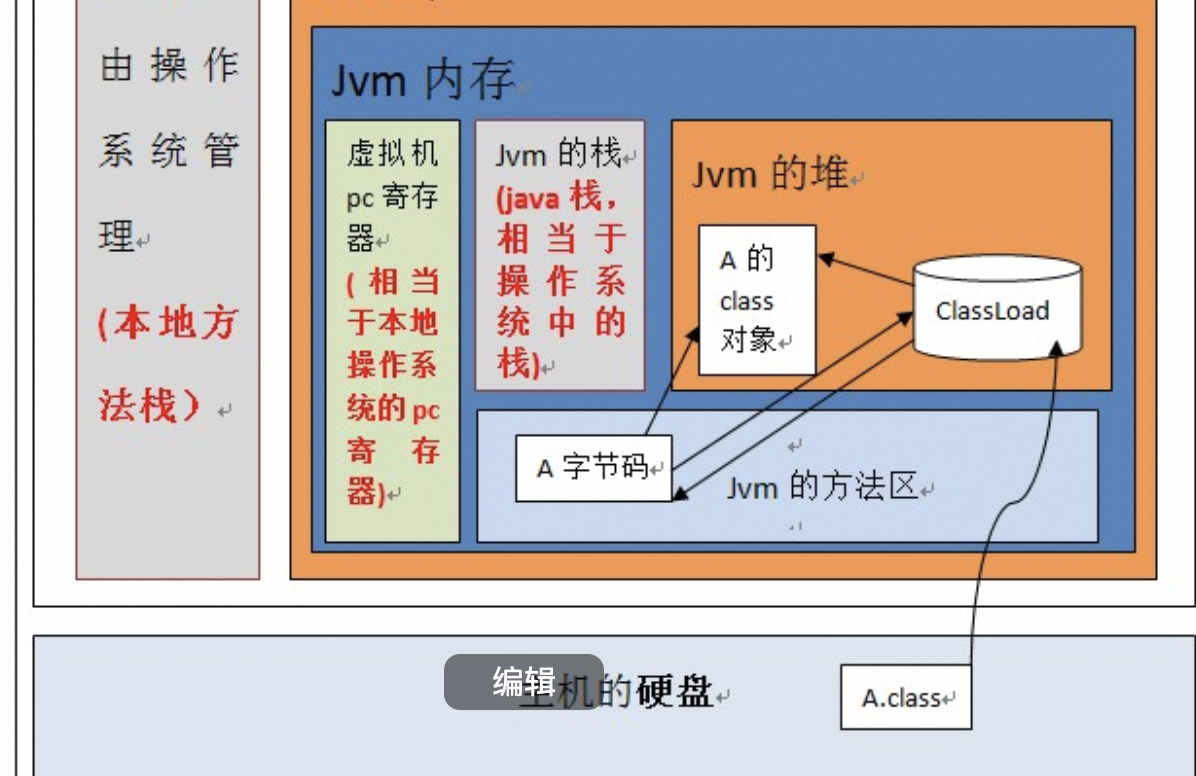

如下所示：

        方法区里面的字节文件会被虚拟机读取并执行new A字节码()，然后在堆内存生成了一个A字节码的对象。

此时方法区里面A字节码内存文件有两个引用：

一个指向A的class对象，一个指向加载自己的classLoader引用。

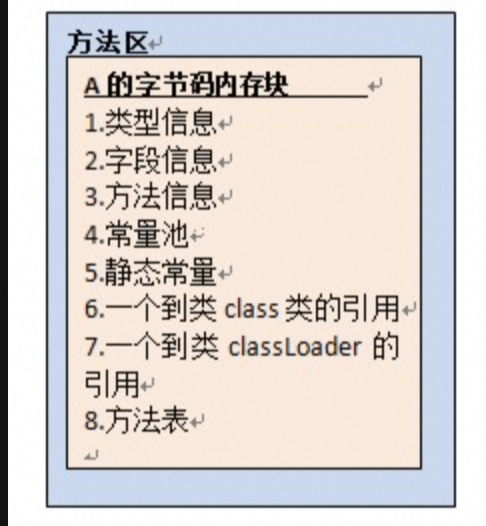

如下图。

        ⚠️注意：图里面的字段信息应该是字段的结构信息（方法区），而不是字段的值（堆内存）。

对比字节码内存块和类的信息。

代码示例：

public final class ClassStruct extends Object implements Serializable {// 实例变量的值（存储在堆内存）// 实例变量的（结构信息存放在方法区）private String name;private int id;// 静态常量（存储在方法区）public final int CONST_INT = 0;public final String CONST_STR = "CONST_STR";// 静态变量（存储在方法区）public static String static_str = "static_str";// 静态方法（字节码存储在方法区）public static final String getStatic_str() throws Exception {return ClassStruct.static_str;}
}

结论：jvm方法区里面的字节码内存就是将完整的类信息加载到了内存。

参考类的信息：

ClassStruct
├── 类名: "ClassStruct"
├── 父类: "java.lang.Object"
├── 接口: "java.io.Serializable"
├── 字段:
│   ├── name: private java.lang.String
│   ├── id: private int
│   ├── static_str: public static java.lang.String
│   ├── CONST_INT: public final int
│   └── CONST_STR: public final java.lang.String
├── 方法:
│   └── getStatic_str(): public static final
└── 常量池:├── "static_str"├── "CONST_STR"└── 0

       1.类信息：修饰符(public final)

                        是类还是接口(class,interface)

                        类的全限定名(Test/ClassStruct.class)

                        直接父类的全限定名(java/lang/Object.class)

                        直接父接口的权限定名数组(java/io/Serializable)

 public final class ClassStruct extends Object implements Serializable这段描述的信息提取

       2.字段结构信息：修饰符(pirvate)

                            字段类型(java/lang/String.class)

                            字段名(name)

        private String name;这段描述信息的提取。（实例变量的值存放在堆内存里面）

       3.方法信息:修饰符(public static final)

                          方法返回值(java/lang/String.class)

                          方法名(getStatic_str)

                          参数需要用到的局部变量的大小还有操作数栈大小(操作数栈)

                          方法体的字节码(就是花括号里的内容)

                          异常表(throws Exception)

       public static final String getStatic_str ()throws Exception的字节码的提取

         4.常量池:

                   整型直接常量池public final int CONST_INT=0;

                   字符串直接常量池   public final String CONST_STR="CONST_STR";

                    浮点型直接常量池

        方法名、方法描述符、类名、字段名，字段描述符的符号引用

      5.类变量：

                  就是静态字段( public static String static_str="static_str";)

                  虚拟机在使用某个类之前，必须在方法区为这些类变量分配空间。

      6.一个到堆内存classLoader的引用：

        通过this.getClass().getClassLoader()。

      7.一个到堆内存class A对象的引用：

        这个对象存储了所有这个字节码内存块的相关信息。

可使用反射：java的反射详解_java中的反射-CSDN博客

1、类信息，你可以通过this.getClass().getName()取得；

2、所有的方法信息，可以通过this.getClass().getDeclaredMethods()。

3、字段信息可以通过this.getClass().getDeclaredFields()。

---

2、JMM内存

 2.1、JMM模型

        Java 内存模型（Java Memory Model, JMM）定义了多线程环境下变量的可见性、原子性和有序性规则。

如下图所示：

Java 内存模型（JMM）
├── 主内存（所有线程共享）
│   ├── 堆内存（对象实例、数组）
│   ├── 方法区（类元数据信息、常量池、静态变量、字节码文件）
│   └── 静态变量
└── 工作内存（每个线程私有）├── 虚拟机栈（局部变量）└── 本地方法栈（Native 方法使用）

1、堆内存与JMM 主内存的联系

JVM 堆内存是 Java 内存模型（JMM）中主内存的一部分。

堆内存中的对象属于主内存：

        所有在堆中创建的对象（如 new object()）存储在 JMM 的主内存中。多线程共享这些对象，线程通过工作内存（如 CPU 缓存）读写堆内存中的对象。

JMM 的主内存范围更广：

主内存 不仅包含堆内存，还包括：

        方法区（存储类信息、静态方法和字段、常量池、字节码文件等，JDK 8 后移至元空间 Metaspace）。

        静态变量（存储在方法区）。

        局部变量（存储在虚拟机栈中，但变量引用的对象存储在堆中）。

主内存 vs 工作内存：

        主内存：所有线程共享的物理内存（包括堆、方法区等）。

        工作内存：每个线程私有的本地内存（如 CPU 寄存器、高速缓存），用于临时存储变量副本。

注意：堆内存 是主内存中用于存储对象实例的核心部分。

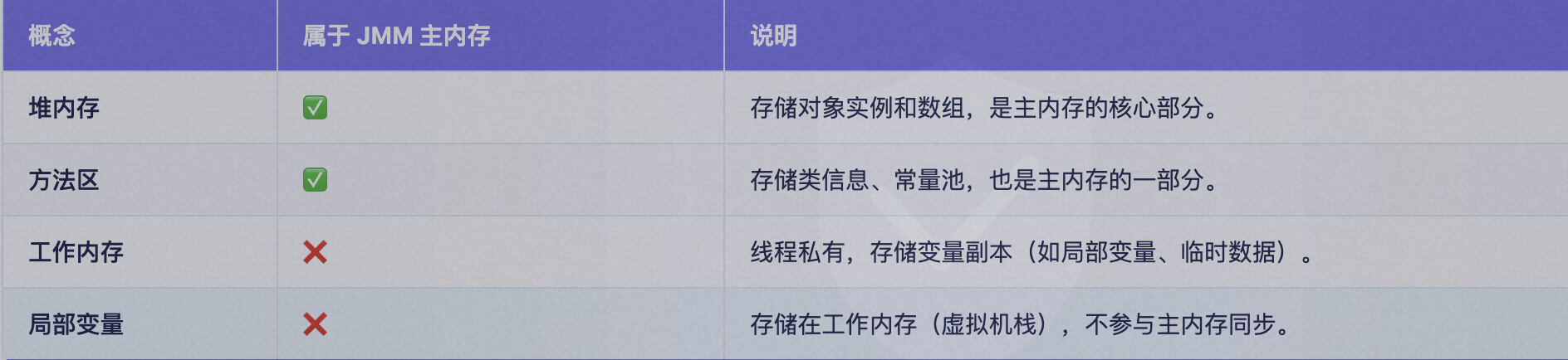

总结

2.2、工作流程图

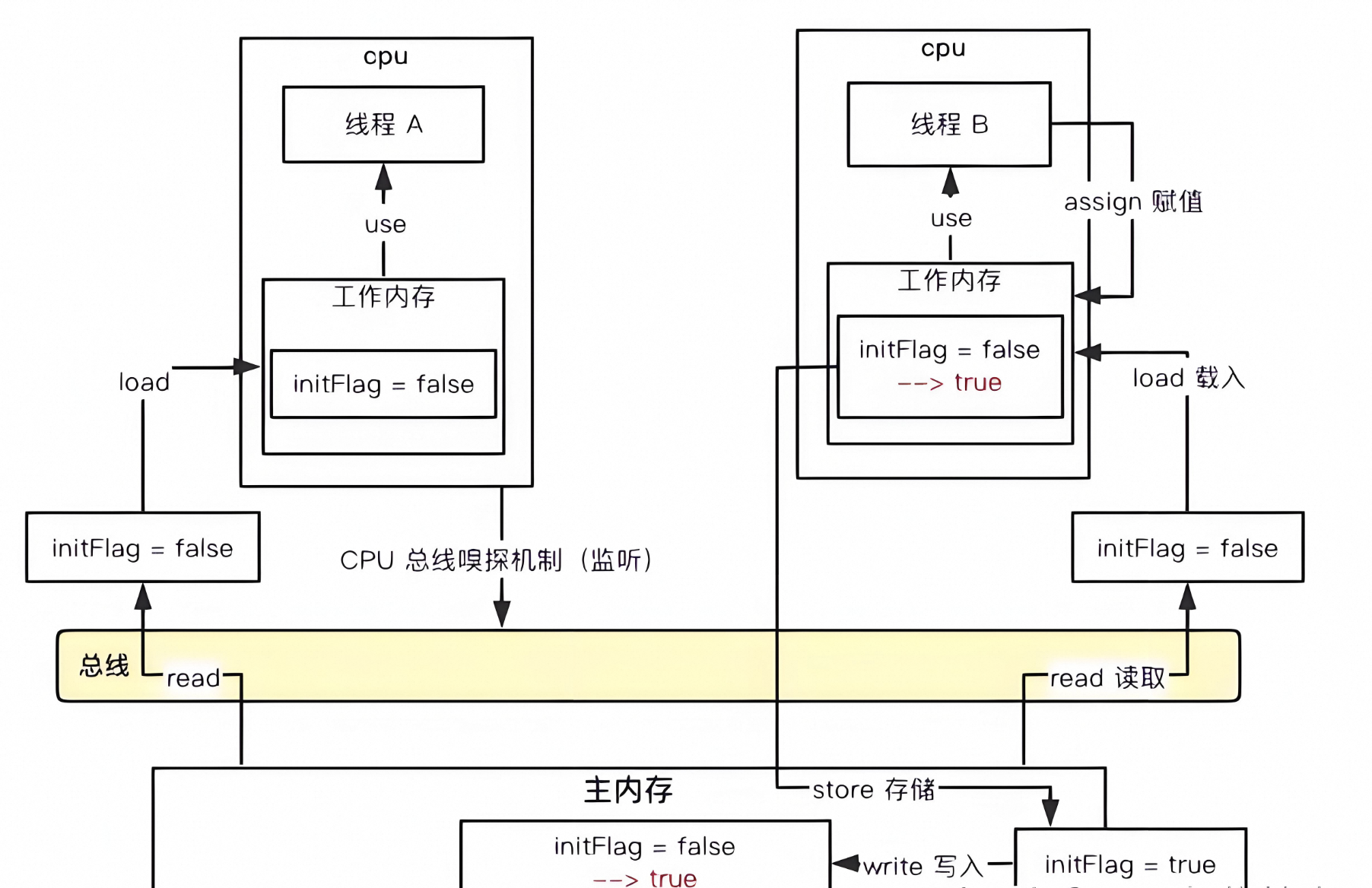

1、工作内存与主内存的交互

2. 多线程下的主内存与堆内存交互

1、变量读写流程

线程访问变量：

        如果变量在主内存（如堆中的对象字段），线程会将变量复制到工作内存。修改后，线程将更新后的值写回主内存（通过 happens-before规则保证可见性）。

2、内存可见性问题

• 默认情况下，线程对变量的修改对其他线程不可见（因为工作内存和主内存的同步延迟）。
• 解决方案：
  • 使用 volatile 关键字：强制每次读写都直接访问主内存。
  • 使用 synchronized 或 Lock：通过锁机制确保内存同步。

代码示例：

public class JMMExample {private int sharedVariable = 0; // 存储在堆内存（主内存）public void increment() {int localVariable = this.sharedVariable; // 从主内存读取到工作内存localVariable++;this.sharedVariable = localVariable; // 将修改后的值写回主内存}
}

• 线程 A 执行 increment()：
  1. 从主内存（堆）读取 sharedVariable 到工作内存。
  2. 修改后写回主内存。
• 线程 B 读取 sharedVariable：
  • 如果未使用 volatile 或 synchronized，可能读取到旧值（工作内存未同步）。

2.3、 主内存与工作内存的同步方案

1、volatile

关于volatile的实现详细可参考：对于Synchronized和Volatile的深入理解_java sychronized和volatile以及同步代码块-CSDN博客

private volatile int sharedVariable = 0;

• 作用：禁止线程缓存变量副本，每次读写直接操作主内存。

2、synchronized

关于synchronized的实现可参考：对于Synchronized和Volatile的深入理解_java sychronized和volatile以及同步代码块-CSDN博客

public synchronized void increment() {sharedVariable++;
}

• 作用：通过锁确保变量的修改对其他线程可见。

3、final

关于final的具体应用，可参考：对于final、finally和finalize不一样的理解-CSDN博客

private final int sharedVariable = 0;

• 作用：final 变量在构造函数结束后对其他线程可见。

---

3、内存使用

3.1、集群环境

        在 集群部署（如 Kubernetes、Docker Swarm、物理服务器集群）中，每个 JVM 实例运行在某个 节点（Node） 上。

JVM 的内存分配规则如下：

1、节点物理内存 vs JVM 堆内存

1.JVM 堆内存（Heap Memory）：

        通过 -Xms（初始堆大小）和-Xmx（最大堆大小）参数配置。这些参数控制的是 JVM 堆内存，但它会占用 所在节点的物理内存。

        例如：-Xmx4g 表示 JVM 最多可以使用 4GB 节点内存用于堆。

2.非堆内存（Metaspace、Direct Memory 等）：

        Metaspace（类元数据）：默认无上限（需通过 -XX:MaxMetaspaceSize 限制）。

        直接内存（Direct Memory）：通过 -XX:MaxDirectMemorySize 配置，同样占用节点物理内存。

如下图所示：

3.2、容器化环境

如Docker/Kubernetes。

1、容器内存限制：

        如果 JVM 运行在容器中（如 Docker 容器），容器的内存限制（如 --memory=4g 或 Kubernetes 的 resources.limits.memory）会 限制 JVM 可使用的总内存。

        JVM 无法突破容器内存限制，否则会被操作系统强制终止（OOMKilled）。

2、JVM 参数与容器限制的关系：

        -Xmx 应小于容器内存限制的 70%-80%，为其他组件（如非堆内存、OS 缓存）预留空间。例如：容器内存限制为 4GB，则 -Xmx 建议设为 3g。

3.3、示例场景

1：物理服务器集群

• 节点配置：8GB 内存。
• JVM 配置：-Xmx4g。
• 实际内存使用：JVM 最多占用 4GB 节点内存（堆内存），其余内存可用于其他服务（如数据库、中间件）。

2：Kubernetes 集群

• Pod 配置：resources.limits.memory=4Gi。
• JVM 配置：-Xmx3g。
• 实际内存使用：JVM 最多占用 3GB 容器内存，剩余 1GB 用于非堆内存和容器内其他进程。

---

4、常见问题与解决方案

1、JVM 报 OOM 但节点内存充足

• 原因：
  • JVM 堆内存未配置，导致堆内存无限制。
  • 非堆内存（如 Metaspace）未限制，导致内存泄漏。
• 解决方案：
  • 显式设置 -Xmx 和 -XX:MaxMetaspaceSize。
  • 监控 JVM 内存使用（如通过 Prometheus + Grafana）。

2、容器被 OOMKilled

• 原因：
  • JVM 堆内存 + 非堆内存 + 容器其他进程内存总和超过容器限制。
• 解决方案：
  • 降低 -Xmx，为非堆内存和系统开销预留空间。
  • 使用容器内存配额（如 Kubernetes 的 resources.limits.memory）。

---
