IGBT开通时间、关断时间、死区时间

参考链接：IGBT的开通时间的定义 - Infineon Developer Community

                  IGBT的关断时间的定义 - Infineon Developer Community

一、IGBT的开通时间

IGBT开通时间示意图

 开通延时td(on)或者td: IGBT的栅极开启电压脉冲到集电极电流开始上升的时间间隔。通常以栅极电压幅值的10%和集电极电流10%作为开通延时计算参考点。

上升时间tr: 通常指IGBT开通后，集电极电流从最大值的10%上升到90%的时间间隔。

开通时间ton: td(on)和tr之和，如上图所示。

二、IGBT的关断时间

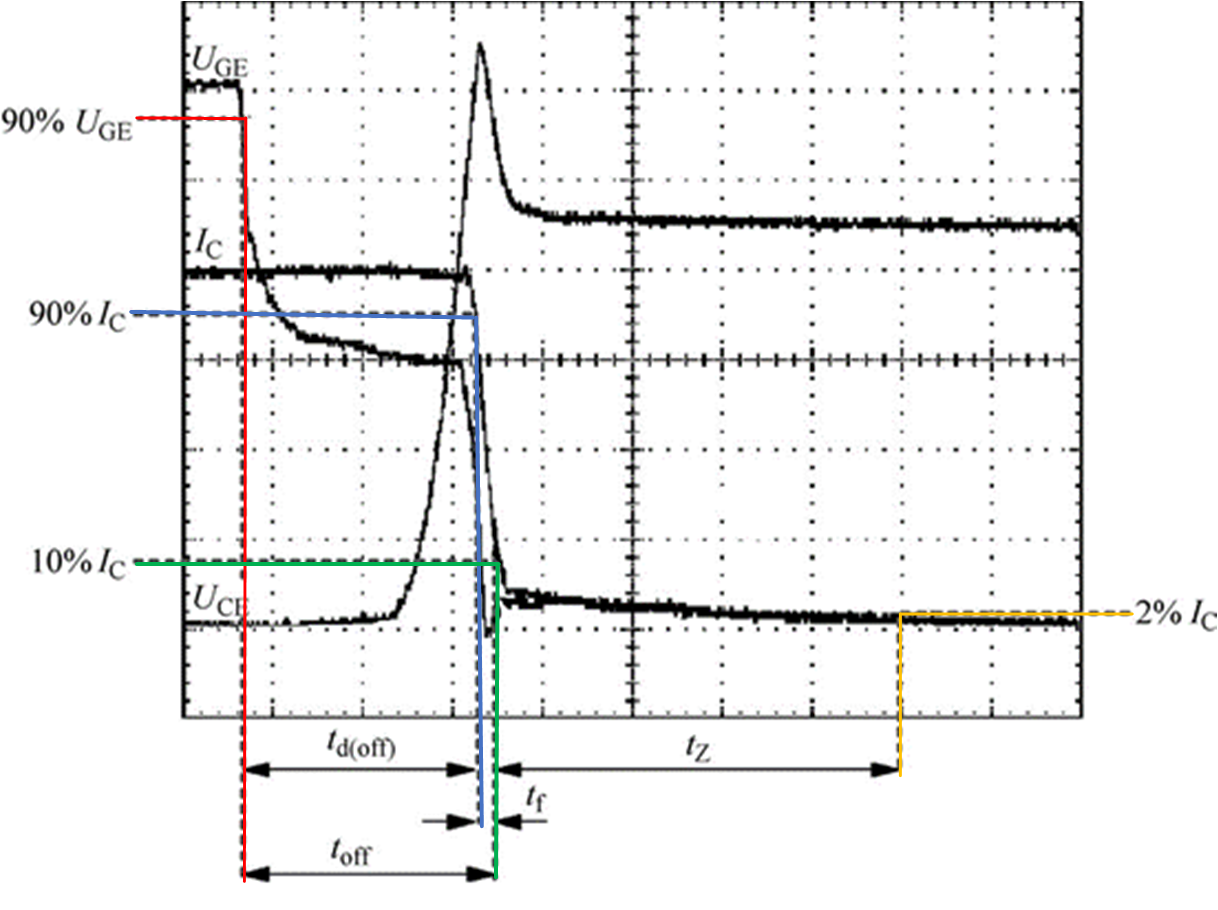

IGBT关断时间示意图

关断延时td(off)或ts: 维持 IGBT导通的栅极电压脉冲的末端时刻到集电极电流开始下降的间隔。在这段时间内，IGBT进入关断状态。一般情况下，以栅极电压幅值的90%和集电极电流的90%作为关断延时计算的参考点。

下降时间tf: 一般指集电极电流从最大值的90%下降到10%的时间。如果集电极电流90%的值到10%的值不是一条直线，则做一条下降电流曲线的切线,，在切线上读取集电极电流的10%。

关断时间toff: td(off)和tf之和，如上图所示。

拖尾时间tz: 关断时间toff的末端到集电极电流下降到其标称值2%时的时间间隔。

二、IGBT的死区时间

IGBT的死区时间是指在进行电力转换时，为了防止桥臂直通现象而设置的IGBT切换间隔时间。

计算公式

td_off_max：最大的关断延迟时间

td_on_min：最小的开通延迟时间

tpdd_max：最大的驱动信号传递延迟时间

tpdd_min：最小的驱动信号传递延迟时间

1.2:：安全裕量

死区时间过小的缺点：

上下管直通：若上、下桥臂IGBT未充分关断，可能在死区时间内同时导通，造成直通短路，严重时烧毁器件。

死区时间过大的缺点：

导致输出PWM波形畸变，影响电流波形质量，产生较大谐波。
