【Linux网络篇】：TCP协议全解析（一）——从数据段格式到可靠传输的三大基石

✨感谢您阅读本篇文章，文章内容是个人学习笔记的整理，如果哪里有误的话还请您指正噢✨
✨ 个人主页：余辉zmh–CSDN博客
✨ 文章所属专栏：Linux篇–CSDN博客

TCP协议（第一部分）

TCP全称为”传输控制协议“，是一个具有接受和发送缓冲区的，全双工通信的，数据传输控制的一种协议。

一.TCP协议段格式

首先，同一份数据在网络协议栈中的不同层次有不同的名称，比如在应用层一般叫做请求和响应数据；在传输层中一般叫做数据段；在网络层一般叫做数据报；在数据链路层一般叫做数据帧。所以同样都是二进制数据，在不同层有不同的名称。

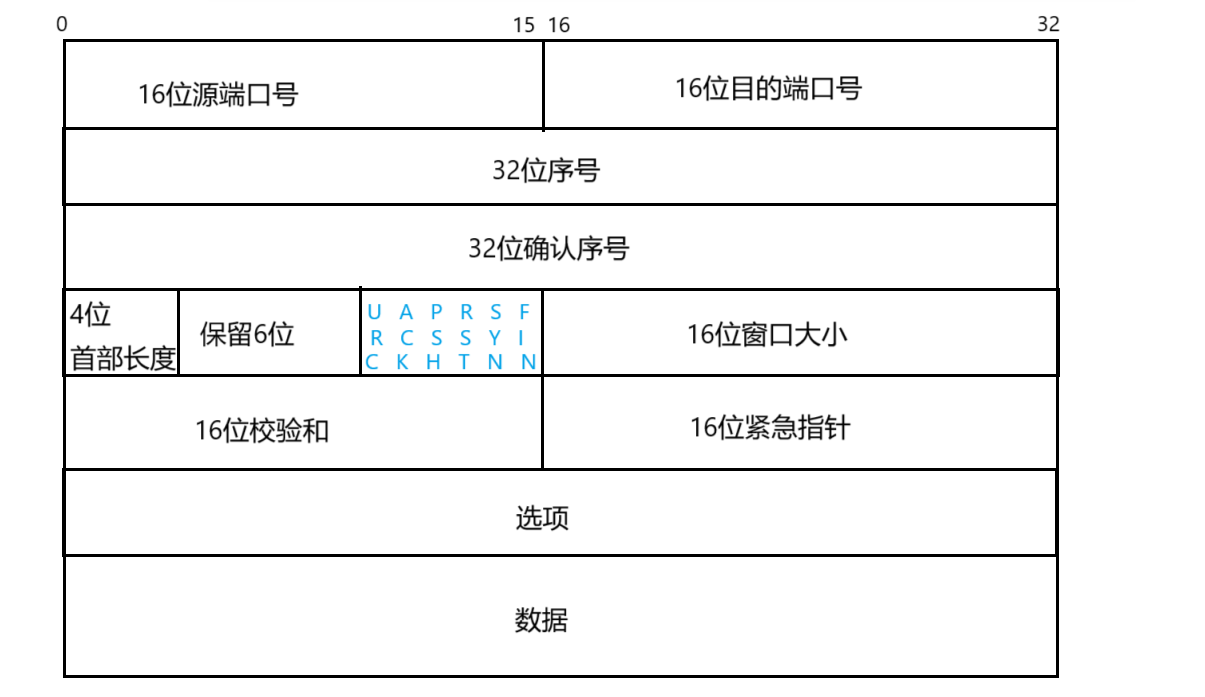

TCP协议对应的数据段格式：

1.回答两个问题

1.TCP如何把数据段交付到上层应用层的？

• 当一台主机收到一个TCP数据段时，操作系统会检查数据报头中的”目的端口号“字段。
• 这个端口号对应着本地运行的某个应用程序（比如HTTP服务器的端口号为80）。
• 操作系统根据端口号，把数据交给对应的应用程序。

2.TCP如何把报头和有效载荷正确分离？

• 在报头中有一个”4位首部长度“字段，这个字段占4位，数字范围0~15（0000~1111），单位是4字节（32位字），长度范围是0~60字节，表示TCP头部的长度（标准报头+选项）。
• 例如，如果首部长度字段的值是5，表示TCP头部长度为5*4=20字节（这是没有选项的最小长度）；如果首部长度的值是15，表示TCP头部长度为15*4=60字节，其中标准报头的长度是20字节，选项长度是40字节。
• 操作系统读取这个字段，就知道从第几个字节开始是有效载荷（数据部分），从而把报头和有效载荷分开。

举例说明

• 首部长度字段是5（即20字节）
• 那么前20字节就是TCP头部，后面的就是应用层数据（比如HTTP请求内容）

2.窗口大小的作用

1. TCP报头

客户端和服务器在基于TCP协议通信时，每次发送的数据包都会带有TCP报头。TCP报头中包含了如源端口号，目的端口，序列号，窗口大小等关键信息。

2. 流量控制

流量控制是TCP协议中的一种机制，用来防止发送方发送数据过快，导致接收方来不及处理，最终造成数据丢失。

简单来说，就是让发送方的发送速度适应接收方的接收能力。

3. 确认应答机制

TCP是面向连接的，可靠的传输协议。每当接收方收到数据后，会发送一个应答包，告诉发送方”我已经收到了你发来的数据“。

明白了上面的三点，就能理解TCP是如何实现流量控制的：

• 当发送方给接收方发送一个数据后，根据确认应答机制，接收方需要给发送方发送一个应答包；
• 因为双方是基于TCP协议通信的，所以接收方发送的应答包中也包含了TCP报头，其中就有一个16位窗口大小；
• 该窗口大小表示接收方当前还能接受多少字节的数据，也就是接收缓冲区的剩余空间；
• 发送方收到应答包后，根据报头中的窗口大小来调整自己的发送速率，从而避免发送过快导致接收方的缓冲区溢出；
• 而通信是双向的，所以双方在通信时，都会在窗口大小字段中填写自己接收缓冲区的剩余空间大小，已告知对方从而控制发送速率。

总结：

1.窗口大小字段就是用来做流量控制的，确保双方都不会因为对方发送过快而导致缓冲区溢出。

2.双向通信时，双方都要动态的告知对方自己的接受能力，这就是TCP流量控制的核心机制。

3.序号和确认序号的作用

1.TCP是面向字节流的协议

• 发送方把要发送的数据看作一个连续的字节流，每个字节都有一个唯一的序号。
• 发送方和接收方都以”字节“为单位进行编号和确认。

2.数据的发送方式

• 发送方在未收到确认的情况下，连续发送多个数据包（而不是”发一个等一个“）提高了传输效率。
• 发送方会为每个数据包分配一个”序号“，这个序号是本包第一个字节在整个字节流中的位置。

3.数据包可能会乱序到达

• 由于网络原因，数据包可能不是按顺序到达接收方；例如，先发送的包可能后到，后发的包可能先到。

4.接收方根据序号重排

• 接收方收到数据包后，会根据每个包的序号，把数据重新排列，保证最终交付给应用层的数据是有序的。

5.接收方发送应答包

• 接收方收到数据后，会发送一个应答包给发送方，告知”我已收到哪些数据，期待下一个字节的序号是多少“。
• 确认序号：表示”下一个期望收到的自己序号“，即”我已经收到你发来的所有数据，知道这个序号减一为止“。

6.累计确认

• TCP的应答包通常都是累计确认，即”我已经连续收到从起始序号到某个序号的所有数据“。
• 如果有数据丢失或乱序，应答包会停在缺失的哪个字节序号，直到缺失的数据被补齐。

7.超时重传机制

• 如果发送方在一定时间内没有收到某个数据的应答包，会自动重传未被确认的数据包，直到收到确认。
• 只要连接没有异常断开，所有的数据最终都会被确认和重传，保证可靠性。

举个例子：

假设发送发A，接收方B：

• A发送了序号为1000的数据包，长度为599字节（即1000~1499）
• B收到后，发送ACK应答包，确认序号为1500，表示我已经收到1000~1499，期待下一个是1500
• 如果A再发送1500~1999的数据包，B收到后再发ACK应答包为2000.
• 如果中间某个数据包丢了，B的ACK会停在缺失的那个序号，A没有收到ACK后，会重新发送，直到B收到并确认为止。

总结：

• 序号：标识每个数据包中的第一个字节在整个字节流中的位置，让接收方能够识别数据包的顺序，进行乱序重排。
• 确认序号：告诉发送方”我已经收到哪些数据，期待下一个字节的序号是多少“；让发送方知道哪些数据已经被可靠接收，那些还需要重传。

两者配合，共同实现了TCP的可靠，有序传输！

4.6个标志位的作用

先来理解什么是标志位？

在基于TCP协议通信时，发送的TCP报文有不同的用途，比如：建立连接，数据传输，断开连接等。可以理解为，TCP报文是有”类型“的，不同的类型，决定了该报文不同的用途。

但TCP协议本身没有专门的“类型字段”，而是通过报头中的6个标志位来区分报文的作用。

不同的标志位或他们的组合，决定了报文的具体用途；当接收方收到报文后，通过检查这些标志位，判断该报文应该如何处理。

所以标志位的存在，就是为了让接收方能够区分报文的不同作用，并据此做出相应的处理动作。

接下来就是详细介绍6个标志位的具体作用：

1.ACK

作用：

ACK标志位用于指示该报文段中的确认序号字段是否是有效的。

• 确认收到数据：

当ACK标志位被置为1时，表示该报文段携带了一个有效的确认序号，用于告诉对方“我已经收到了你发来的数据，到某个字节为止”；（为0那就是无效）

• 保证数据可靠传输：

通过ACK机制，TCP实现了可靠的数据传输，发送方只有在收到对方的ACK确认后，才认为数据已经被可靠送达。

典型场景：

• 建立连接，三次握手中的第二次和第三次；
• 正常的数据传输，接收方需要发送带ACK标志位的报文（也就是应答包），告知对方哪些数据已经收到；
• 断开连接，四次挥手的过程中，通过互相发送ACK标志位的报文，确认双方的断开请求；

2.SYN

作用：

SYN标志位用于TCP建立连接，发起和响应连接请求，并同步双方的初始序号，是三次握手的关键，带有SYN标志位的称为同步报文段。

• 第一次握手：

客户端发送SYN=1的报文，表示请求建立连接，并告知自己的初始序号。

• 第二次握手：

服务端收到后，回复SYN=1，ACK=1的报文，表示同意连接，并告知自己的初始序号，同时确认客户端的序号。

• 第三次握手：

客户端收到后，回复ACK=1的报文，连接建立完成。

SYN报文的特点：

• SYN=1时，通常不携带数据，只用于建立连接；
• 只有在三次握手阶段，SYN标志位才会被置为1；
• SYN报文段的序号字段用于告诉对方本端的初始序号；

3.FIN

作用：

FIN标志位用于TCP断开连接，表示发送方已经没有数据要发送了，请求关闭连接。

• 当一方发送带有FIN标志的报文时，表示“我已经没有数据要发送了，请求断开本次的连接”；
• 对方收到带有FIN标志的报文后，会发送ACK进行确认，并进入关闭流程，完成TCP的四次挥手断开连接。

4.PSH

作用：

PSH标志位用于提示接收方“立即将数据交付给应用层”，而不是在缓冲区中等待更多数据。

• 加快数据传递速度：

让接收方“马上”把数据交给应用层，而不是等缓冲区满了再交付；

• 提升实时性和交互体验：

适用于对时效性要求高的应用，比如聊天软件，即时通讯，金融交易，在线游戏等，确保数据能够被接收方应用层第一时间处理。

5.RST

作用：

RST标志位用于TCP重新建立连接，通常把携带RST标志位的报文称为“复位报文段。

应用场景分析：

• 在客户端与服务器三次握手建立连接时，当第三次握手客户端发送完ACK后，客户端就认为连接已经建立，可以开始发送数据了。
• 但是如果第三次ACK在网络中丢失或者延迟，服务器就会还停留在第二次握手完成阶段，认为此时连接还并没有建立。
• 这时，服务器如果先收到了客户端发来的数据包（不是ACK，而是应用数据），
  • 服务器就会发现：当前并没有与该客户端建立连接完成，却受到了数据包。
  • 按照TCP协议，服务器就会发送一个带有RST标志位的报文，告诉客户端”连接不存在或为建立，请重连“。

在这个应用场景中：

• 客户端误以为连接已经建立，提前发送数据，但服务器还没准备好。
• 服务器收到”无主“的数据包，只能用RST强制告知客户端”连接无效“。

6.URG

作用：

URG标志位用于表示紧急指针是否有效。

紧急指针的作用：

• 紧急指针是TCP报头中的一个字段，只有当URG标志位为1时才有效。
• 用来指明报文中紧急数据地结束位置，让接收方知道哪些数据是”紧急的“，需要优先处理。

紧急指针的含义：

• 紧急指针不是紧急数据的字节序好，而是从当前序号开始，往后数多少字节是紧急数据。紧急指针的值+当前序号=紧急数据最后一个字节的序号+1。

• 例子：

  当前TCP报文的序号是1000，紧急指针是5；那么这表示从1000开始的5个字节（1000~1004）是紧急数据，接收方需要优先处理这5个字节。

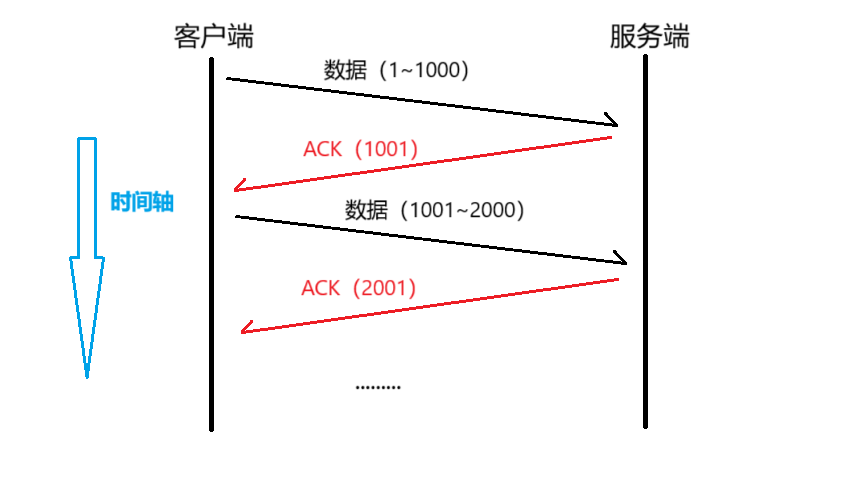

二.确认应答（ACK）机制

在讲解确认序号和ACK标志位时已经提到过确认应答机制是什么了，这里就不过多讲述。

三.超时重传机制

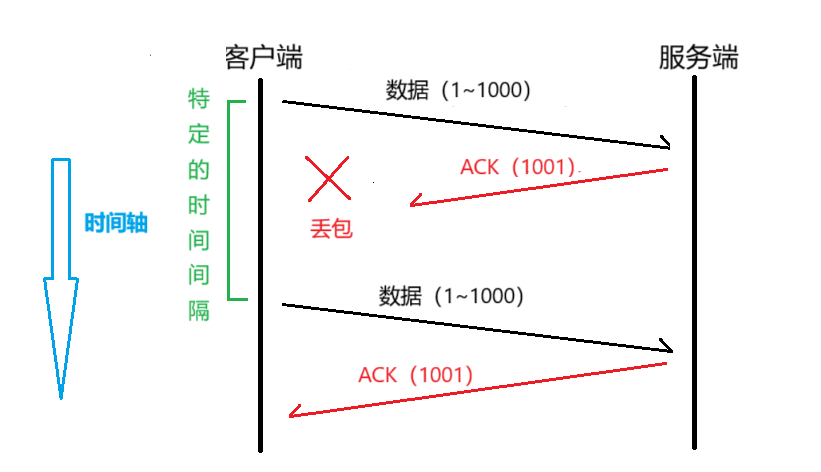

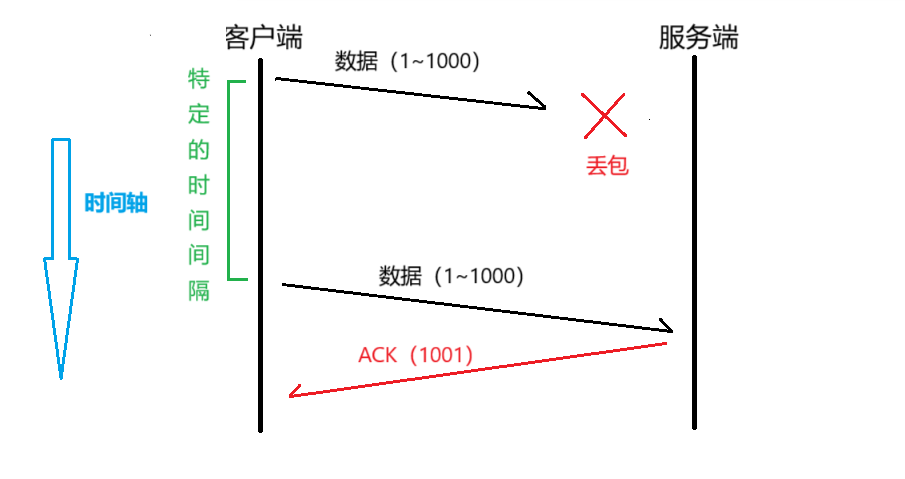

如果主机A发送数据给主机B之后，可能因为网络拥堵等原因，数据无法到达主机B；如果主机A在一个特定的数据间隔内没有收到哦B发来的确认应答，就会进行重发；

但是，主机A未收到B发来的确认应答，也可能是因为ACK丢失了；

因此主机B会受到很多重复数据，那么TCP协议需要能够识别出哪些数据包是重复的，并且把重复的丢弃掉，这时候就可以利用前面提到的序列号，来达到去重的效果。

那么，超时的时间如何确定？

• 最理想的情况下，找到一个最小的时间，保证”确认应答一定能在这个时间内返回“；
• 但是这个时间的长短，随着网络环境的不同，是有差异的；
• 如果时间设得太长，会影响整体的重传效率；
• 如果超时时间设得太短，会可能频繁发送重复的包。

TCP为了保证无论在任何环境下都能比较高性能的通信，因此会动态计算这个超时时间。

• Linux中，超时以500ms为一个单位进行控制，每次判定超时重发的超时时间都是500ms的整数倍。
• 如果重发一次后，仍然得不到应答，等待2*500ms后再进行重传。
• 如果仍然得不到应答，等待4*500ms进行重传，以此类推，以指数形式递增；
• 累积到一定的重传次数，TCP认为网络或者对端主机出现异常，强制关闭连接。

四.连接管理机制

在正常的情况下，TCP要经过三次握手建立连接，四次挥手断开连接。

服务端状态转化：

• CLOSED->LISTEN：服务端调用listen函数后进入LISTEN状态，开始监听，等待客户端连接；
• LISTEN->SYN_RCVD：服务端收到客户端发送的连接请求（SYN报文）后，就将该连接放入到内核半连接队列中，
• SYN_RCVD->ESTABLISHED：服务端一旦收到客户端的确认报文后，就进入ESTABLISHED状态，连接从半连接队列转移到全连接队列，然后等待应用层调用accep函数从全连接队列中获取连接，进行后续读写数据。
• ESTABLISHED->CLOSE_WAIT：当客户端主动关闭连接（调用close），服务器返回确认报文并进入CLOSE_WAIT状态；
• CLOSE_wAIT->LAST_ACK：进入CLOSE_WAIT后说明服务器关闭连接（需要处理完之前的数据）；当服务器真正调用close关闭连接时，会向客户端发送FIN，此时服务器进入LSAT_ACK状态，等待最后一个ACK到来（这个ACK是客户端确认收到了FIN）；
• LAST_ACK->CLOSED：服务器收到了对FIN的ACK，彻底关闭连接。

客户端状态变化：

• CLOSED->SYN_SENT：客户端调用connect，发送同步报文段；
• SYN_SEN->ESTABLISHED：客户端收到服务器的确认和连接请求，发送确认报文段；connect调用成功，进入ESTABLISHED状态，开始读写数据；
• ESTABLISHED->FIN_WAIT_1：客户端主动调用close时，向服务器发送结束报文段FIN，同时进入FIN_WAIT1;
• FIN_WAIT_1->FIN_WAIT_2：客户端收到服务器对结束报文段的确认ACK，则进入FIN_WAIT_2，开始等待服务器的结束报文段；
• FIN_WAIT_2->TIME_WAIT：客户端收到服务器发来的结束报文段FIN，进入TIME_WAIT，并发出最后一个确认报文段ACK；
• TIME_WAIT->CLOSED：客户端要等待2MSL的时间，才会进入CLOSED状态。

建立连接时的细节点：

1. 建立连接三次握手是由操作系统自动完成的，不依赖于应用层是否调用accept函数！！！
2. 服务端调用listen后，内核会维护一个半连接队列（SYN队列）和全连接队列（accept队列）。
   • 半连接队列存放那些已经收到客户端SYN，服务端回复了SYN+ACK，但还没有收到客户端最后ACK的连接（即服务端处于SYN_RECV状态）。
   • 全连接队列存放那些三次握手已经全部成功（服务端收到客户端ACK，状态变为ESTABLISHED），等待应用层调用accept函数从该队列中获取连接。
   • 连接建立时，先进入半连接队列，收到ACK后转到全连接队列。
3. 全连接队列的长度和listen函数的第二个参数backlog有关。
   • backlog+1指定了全连接队列的最大长度（也就是最多允许存放的连接个数）。
   • 如果全连接队列已满，新的已完成三次握手的连接会被丢弃或拒绝，客户端可能收到RST或重试。
   • 实际上最大长度可能还受操作系统内核参数限制。
4. 连接的超时与清理
   • 如果服务端长时间收不到客户端的ACK（比如客户端网络异常，恶意攻击等），这个连接会一直停留在半连接队列。
   • 操作系统会有超时机制；如果超时还没收到ACK，内核会自动清理这个半连接，释放资源，防止服务端资源被无效连接占用。

经典问题1：为什么全连接队列不能设置太长，也不能设置太短？

设置太长的后果：

• 资源占用增加：

  队列太长，内核需要为每个连接分配内存和管理结构，会消耗更过系统资源（内存，CPU）；

• 延迟增加：

  如果应用层处理不过来，连接在队列中等待时间就会变长，客户端感知到相应变慢，影响体验；

• 隐藏问题：

  队列太长可能掩盖了应用层处理能力不足的问题，导致问题积压，最终可能引发更严重的故障（如内存耗尽，进程崩溃）；

• 被攻击风险增加：

  队列过长，攻击者可以更容易发起SYN洪水等攻击，占满队列，拖垮服务器。

设置太短的后果：

• 易导致连接丢失：

  如果队列太短，短时间内有大量客户端同时连接，队列很快就会被占满。此时新完成三次握手的连接会被丢弃或拒绝，客户端可能收到RST或连接超时，用于体验变差；

• 抗突发能力差：

  在高并发场景下，服务端无法承受瞬时的连接高峰，容易出现“假死”或拒绝服务；

• 资源利用不充分：

  服务器明明还有处理能力，但因为队列太短，连接被提前拒绝，浪费了服务器资源。

最后结论：全连接队列的长度不能太长也不能太短，要结合实际业务和服务器能力，动态调优。

断开连接时的细节点：

1. TIME_WAIT状态的本质
   • TIME_WAIT状态是主动关闭连接（即最后一个发送ACK的一方）在完成四次挥手后进入的状态。
   • 在TIME_WATI期间，该连接的IP地址和端口号（四元组）依然被占用，不能被新的相同四元组的连接复用。
   • TIME_WATI的持续时间通常是2倍的MSL（报文在网络中的最大生存时间），在Linux下默认是60秒。
2. 服务器主动断开带来的影响
   • 如果服务器主动关闭连接，就会进入TIME_WAIT状态。
   • 在等待的期间，相同的IP地址和端口号不能被立即复用，这会导致服务器崩溃后立即重启，绑定同样的IP和端口号会失败，提示Address already in use。
   • 解决方法：可以通过setsockopt函数设置套接字端口复用选项SO_REUSEADDR

int opt=1;
setsockopt(sockfd, SOL_SOCKET, SO_REUSEADDR, &opt, sizeof(opt));

经典问题2：为什么断开连接时需要TIME_WAIT状态，并且时间是2倍的MSL？

TIME_WAIT状态的主要作用有两个：

1.保证”被动关闭方“能收到最后的ACK

• 在TCP四次挥手中，主动关闭方发送最后一个ACK后，连接就进入TIME_WAIT状态；
• 如果这个ACK在网络中丢失，被动关闭方（即最后发送FIN的一方）会重发FIN；
• 如果没有TIME_WAIT，主动关闭方已经释放资源，无法再响应这个FIN，导致被动关闭方无法正常关闭；
• 有了TIME_WAIT，主动关闭方可以在这段时间内重发ACK，确保双方能正常关闭；

2.防止”旧连接的数据包“影响新连接

• 如果刚关闭连接，马上又建立了相同四元组的新连接，网络中延迟的旧数据包可能会被新连接接收到，造成数据混乱；
• TIME_WAIT保证这段时间内，所有属于旧连接的报文都从网络中消失，避免影响新连接；

为什么是2倍的MSL？

• MSL是一个TCP报文在网络中可能存在的最长时间。
• 第一个MSL确保本方发送的最后一个ACK能在网络中“活够”一圈，即使对方没收到ACK重发FIN，本方还能重发ACK；
• 第二个MSL确保网络中所有属于这个连接的旧报文都消失，避免影响后续新连接；

举例说明：

• 假设主动关闭发送ACK后，ACK在网络中丢失，被动关闭方重发FIN，主动关闭方还在TIME_WAIT，可以再次发送ACK；
• 如果只等1倍的MSL，可能有些报文还在网络中漂流，2倍MSL可以确保通信双方历史数据都得以消散；

总结：

• TIME_WAIT的存在是为了保证TCP连接的可靠性和安全性；
• 2倍的MSL即保证了最后的ACK的可靠连接，也防止了旧数据包影响新连接；

经典问题3：为什么建立连接时要三次握手，断开连接时要四次挥手？

1.三次握手的根本目的：

• 验证双方的收发能力，并同步初始序号，确保客户端和服务端都能正常”发“和”收“，实现TCP的全双工特性。
• 防止服务端资源被无效连接占用，提升安全性和健壮性。

2.不能一次或两次握手的原因：

• 一次握手：

只能保证客户端能发，服务端能收，无法确认服务端能发，客户端能收。

• 两次握手：

1.”半连接队列“问题

• 如果只用两次握手，服务端收到SYN后立即分配资源并进入”已连接“状态，等待客户端数据；
• 但客户端可能因为网络异常，恶意攻击等原因，根本不会正常发送数据，导致服务端白白维护了一个”无效连接“。
• 服务端通常要同时服务大量客户端，如果有大量这样的”半连接“，会极大消耗服务器资源，甚至被恶意利用。

2.三次握手让”连接建立的最终确认权“交给客户端

• 三次握手的第三步，客户端收到服务端的SYN+ACK后，只有客户端再发出ACK，服务端才能认为连接真正建立。
• 这样，如果客户端不发最后的ACK，服务端会在超时后自动释放资源，不会一直维护无效连接。
• 这实际上把”维护错误连接的成本“转移给了客户端，保护了服务器。

总结：

三次握手的设计是基于”双方能力确认+资源分配安全“这两个核心目标，三次是最小且足够的次数。

三次握手既保证了双方收发能力的验证，也把维护错误连接的成本交给了客户端，保护了服务器资源，是最小且合理的设计。

1.四次挥手的根本目的：

• 确保双方都能把剩余数据传输完，并且双方都同意断开。

2.为什么不能只用两次：

• TCP是全双工工的，双方都可以独立的发送和接收数据。
• 关闭连接时，每个方向都要单独关闭，即A->B和B->A都要各自确认。
• 如果只使用两次挥手，可能会导致一方的数据还没发完，连接就关闭了，造成数据丢失。

以上就是关于传输层TCP协议第一部分的讲解，如果哪里有错的话，可以在评论区指正，也欢迎大家一起讨论学习，如果对你的学习有帮助的话，点点赞关注支持一下吧！！！
