Ubuntu下搭建Black Magic Probe (BMP) 编译环境

news 来源：原创 2025/6/13 7:39:04

版本和环境信息如下：

PC平台： Windows 11 专业版

虚拟机运行平台：Oracle VM VirtualBox 7.1.6

Linux虚拟机： Ubuntu24.04

Debug调试器：

BlackMagicProbe(BMP) 开源调试器：WeAct STM32F103CBT6 BluePill 核心板 WeAct STM32F411CEU6 BlackPill 核心板

USB-TO-TTL: USB转TTL串口小板

ARM Linux GDB: arm-gnu-toolchain-14.2.rel1-x86_64-arm-none-eabi.tar.xz

BlackMagicProbe固件：blackmagic-firmware



1. 背景

在学习Zephyr 实时操作系统项目的时候，接触到一款高效又 经济的调试开发神器--Black Magic Probe(BMP)。这是一款专为ARM Cortex微控制器设计的JTAG/SWD探针，其独特的魅力在于内置了GDB服务器，从而允许开发者直接利用强大的GNU Debugger进行远程调试，简化了传统嵌入式开发中的调试流程。

Black Magic Probe之所以能在众多调试工具中脱颖而出，得益于它简洁的设计理念和对开源生态的支持。它需要的开发环境包括一系列标准库，如libbsd-dev, libfontconfig-dev, libgtk-3-dev, libusb-1.0-dev以及glfw-3.3，这些是保证其在Linux系统上无缝运行的基础。通过这样的配置，BMP不仅实现了与硬件的紧密交互，也为开发者提供了图形界面与命令行双重支持，极大地丰富了调试手段。



2. 源码与固件

调试器固件：https://github.com/koendv/blackmagic-firmware (BMP release固件库)

调试器源码：https://github.com/blackmagic-debug/blackmagic (BMP固件与BMDA程序库)

调试器上位机程序：https://github.com/compuphase/Black-Magic-Probe-Book (不太好用)

2.1. 调试器源码编译

2.1.1. 编译器依赖标准库安装

# 依赖标准库
sudo apt-get install -y libbsd-dev libfontconfig-dev libgtk-3-dev libusb-1.0-0 libftdi1 libcapstone4 libgpiod2 libhidapi-hidraw0 libjaylink0 libjim0.79 pkg-config
# STM32烧录工具
# stm32flash ISP烧录工具
# dfu-util USB烧录工具
sudo apt-get install -y dfu-util stm32flash
# 编译所需工具
# 解压GCC工具
tar -xzf arm-gnu-toolchain-14.2.rel1-x86_64-arm-none-eabi.tar.xz -C ~/workspace/zephyr-gdb/arm-gnu-toolchain-14.2/
# 添加ARM工具链到系统路径
export PATH=$HOME/workspace/zephyr-gdb/arm-gnu-toolchain-14.2/bin:$PATH
pip install meson==0.63.0 ninja==1.10.2 -i https://pypi.mirrors.ustc.edu.cn/simple/

2.1.2. 生成编译配置

要构建固件，您需要配置固件将运行的探测硬件，以及要使用的交叉编译工具链。

# 配置固件配置文件
user@desktop:~/workspace/blackmagic/cross-file$ ls -al
total 88
drwxrwxr-x  2 polaris polaris 4096  6月  1 16:39 .
drwxrwxr-x 14 polaris polaris 4096  6月  1 16:42 ..
-rw-rw-r--  1 polaris polaris  628  6月  1 15:48 96b_carbon.ini
-rw-rw-r--  1 polaris polaris  443  6月  1 15:48 arm-none-eabi.ini
-rw-rw-r--  1 polaris polaris  662  6月  1 15:48 blackpill-f401cc.ini
-rw-rw-r--  1 polaris polaris  662  6月  1 15:48 blackpill-f401ce.ini
-rw-rw-r--  1 polaris polaris  662  6月  1 15:48 blackpill-f411ce.ini
-rw-rw-r--  1 polaris polaris  565  6月  1 15:48 bluepill.ini
-rw-rw-r--  1 polaris polaris  578  6月  1 15:48 ctxlink.ini
-rw-rw-r--  1 polaris polaris  574  6月  1 15:48 f072.ini
-rw-rw-r--  1 polaris polaris  612  6月  1 15:48 f3.ini
-rw-rw-r--  1 polaris polaris  630  6月  1 15:48 f4discovery.ini
-rw-rw-r--  1 polaris polaris  624  6月  1 15:48 hydrabus.ini
-rw-rw-r--  1 polaris polaris  636  6月  1 15:48 launchpad-icdi.ini
-rw-rw-r--  1 polaris polaris  827  6月  1 15:48 native.ini
-rw-rw-r--  1 polaris polaris  697  6月  1 15:48 native-remote.ini
-rw-rw-r--  1 polaris polaris  638  6月  1 15:48 native-riscv.ini
-rw-rw-r--  1 polaris polaris  760  6月  1 15:48 native-st-clones.ini
-rw-rw-r--  1 polaris polaris  759  6月  1 15:48 native-uncommon.ini
-rw-rw-r--  1 polaris polaris  615  6月  1 15:48 stlink.ini
-rw-rw-r--  1 polaris polaris  624  6月  1 15:48 stlinkv3.ini
-rw-rw-r--  1 polaris polaris  566  6月  1 15:48 swlink.ini

该项目包含一些可配置的构建选项，这些选项会影响生成的二进制文件。您可以通过以下方式为相应的探针配置固件或启用某些功能。

本文主要介绍bluepill.ini和blackpill-f401cc.ini。

bluepill.ini文件解析

# This a cross-file for the bluepill probe, providing sane default options for it.
# 编译固件需要的gcc工具链
[binaries]
c = 'arm-none-eabi-gcc'
cpp = 'arm-none-eabi-g++'
ld = 'arm-none-eabi-gcc'
ar = 'arm-none-eabi-ar'
nm = 'arm-none-eabi-nm'
strip = 'arm-none-eabi-strip'
objcopy = 'arm-none-eabi-objcopy'
objdump = 'arm-none-eabi-objdump'
size = 'arm-none-eabi-size'
# BlackMagicProbe使用的是核是ARM
[host_machine]
system = 'bare-metal'
cpu_family = 'arm'
cpu = 'arm'
endian = 'little'[project options]
# 运行 BMD(BlackMagic-Debug) 固件的硬件平台
probe = 'bluepill'
# 启用调试和烧写的目标平台和架构如下
targets = 'cortexm,lpc,nrf,nxp,renesas,rp,sam,stm,ti'
# 启用 Real-Time Transfer RTT（实时传输）支持
rtt_support = false
# 需要编译black magic debug bootloader
bmd_bootloader = true

blackpill-f401cc.ini文件解析

# This a cross-file for the blackpill-f401cc probe, providing sane default options for it.
# 编译固件需要的gcc工具链
[binaries]
c = 'arm-none-eabi-gcc'
cpp = 'arm-none-eabi-g++'
ld = 'arm-none-eabi-gcc'
ar = 'arm-none-eabi-ar'
nm = 'arm-none-eabi-nm'
strip = 'arm-none-eabi-strip'
objcopy = 'arm-none-eabi-objcopy'
objdump = 'arm-none-eabi-objdump'
size = 'arm-none-eabi-size'
# BlackMagicProbe使用的是核是ARM
[host_machine]
system = 'bare-metal'
cpu_family = 'arm'
cpu = 'arm'
endian = 'little'[project options]
# 运行 BMD(BlackMagic-Debug) 固件的硬件平台
probe = 'blackpill-f401cc'
# 启用调试和烧写的目标平台和架构如下
targets = 'cortexar,cortexm,riscv32,riscv64,apollo3,at32f4,ch32,ch579,efm,gd32,hc32,lpc,mm32,nrf,nxp,puya,renesas,rp,sam,stm,ti,xilinx'
# 启用 Real-Time Transfer RTT（实时传输）支持
rtt_support = true
# 需要编译black magic debug bootloader
bmd_bootloader = true

不难发现blackpill-f401cc比bluepill支持设备多很多，是应为F401的Flash和RAM都比F103大。

这里我选择的是WeAct STM32F103CBT6 BluePill 核心板作为BlackMagicProbe调试器。所以我选择bluepill.ini进行编译

# 配置预编译
meson setup build --cross-file cross-file/bluepill.ini

配置预编译会检测编译的依赖是否准备齐全。

问题： 解决github https下载失败超时问题

git config --local url."git@github.com:".insteadOf "https://github.com/"

这样会将所有 https://github.com/ 开头的 URL 自动替换为 SSH 协议

meson setup build --cross-file cross-file/bluepill.ini
meson setup build --cross-file cross-file/blackpill-f401cc.ini

meson setup build --cross-file cross-file/bluepill.ini配置构建解析




meson setup build --cross-file cross-file/bluepill.ini
......
......
Black Magic Debug 2.0.0-rc2Remote ProtocolRISC-V acceleration               : NO
# 支持调试的CPU厂家TargetsCortex-A/R support                : NOCortex-M support                  : YESRISC-V 32-bit support             : NORISC-V 64-bit support             : NOArterytek parts                   : NOAmbiq Apollo3 parts               : NOWinChipHead CH32 parts            : NOWinChipHead CH579 parts           : NOEnergy Micro parts                : NOGigaDevice parts                  : NOHC32 parts                        : NOLPC series parts                  : YESMindMotion parts                  : NOnRF series parts                  : YESKinetis series parts              : YESPuya PY32 series parts            : NORenesas parts                     : YESRaspberry Pi MCUs (RP2040, RP2350): YESATSAM series parts                : YESSTM32 (and clones) parts          : YESTexas Instruments parts           : YESXilinx parts                      : NO
# 作为BlackMagicProbe硬件的固件信息ProbeName                              : BluePillPlatform                          : STM32F1Bootloader                        : Black Magic Debug BootloaderLoad Address                      : 0x8002000SWIM as UART                      : NO
# 支持调试功能Black Magic Debug# 启用调试输出（用于调试 BMD 堆栈，而非调试目标平台）Debug output                      : NO# 启用 RTT（实时传输）支持RTT support                       : NOAdvertise QStartNoAckMode         : YES# 编译固件Building Firmware                 : YES# 编译BMDA BlackMagicDebugAppBuilding BMDA                     : YES
# 编译依赖的字库是否齐全Subprojectshidapi                            : YESlibopencm3                        : YESlibusb                            : YES#使用调试配置文件User defined optionsCross files                       : cross-file/bluepill.ini#编译固件
meson compile -C build
#生成dfu文件
meson compile -C build boot-bin
#生成固件
~/workspace/blackmagic$ ls build/ -al
total 5824
drwxrwxr-x 11 polaris polaris    4096  6月  1 18:08 .
drwxrwxr-x 14 polaris polaris    4096  6月  1 17:34 ..
-rwxrwxr-x  1 polaris polaris    7848  6月  1 17:46 blackmagic_bluepill_bootloader.bin
-rwxrwxr-x  1 polaris polaris  265144  6月  1 17:46 blackmagic_bluepill_bootloader.elf
-rwxrwxr-x  1 polaris polaris  119080  6月  1 17:38 blackmagic_bluepill_firmware.bin
-rwxrwxr-x  1 polaris polaris 1286032  6月  1 17:38 blackmagic_bluepill_firmware.elf
#合并allinone文件
#因为STM32F103CBT6默认没有dfu固件，所以需要生成blackmagic_bluepill_bootloader.bin
#blackmagic_bluepill_bootloader为dfu
dd if=blackmagic_bluepill_bootloader.bin of=blackmagic_allinone-bluepill.bin
dd if=blackmagic_bluepill_firmware.bin of=blackmagic_allinone-bluepill.bin seek=8 bs=1k conv=notrunc

meson setup build --cross-file cross-file/blackpill-f401cc.ini配置构建解析

meson setup build --cross-file cross-file/blackpill-f401cc.ini
......
......
Build targets in project: 40Black Magic Debug 2.0.0-rc2Remote ProtocolRISC-V acceleration               : NO
# 支持调试的CPU厂家TargetsCortex-A/R support                : YESCortex-M support                  : YESRISC-V 32-bit support             : YESRISC-V 64-bit support             : YESArterytek parts                   : YESAmbiq Apollo3 parts               : YESWinChipHead CH32 parts            : YESWinChipHead CH579 parts           : YESEnergy Micro parts                : YESGigaDevice parts                  : YESHC32 parts                        : YESLPC series parts                  : YESMindMotion parts                  : YESnRF series parts                  : YESKinetis series parts              : YESPuya PY32 series parts            : YESRenesas parts                     : YESRaspberry Pi MCUs (RP2040, RP2350): YESATSAM series parts                : YESSTM32 (and clones) parts          : YESTexas Instruments parts           : YESXilinx parts                      : YES
# 作为BlackMagicProbe硬件的固件信息ProbeName                              : WeAct Studio F401CC BlackPillPlatform                          : STM32F4Bootloader                        : Black Magic Debug BootloaderLoad Address                      : 0x08004000
# 支持调试功能Black Magic Debug# 启用调试输出（用于调试 BMD 堆栈，而非调试目标平台）Debug output                      : NO# 启用 RTT（实时传输）支持RTT support                       : YESAdvertise QStartNoAckMode         : YES# 编译固件Building Firmware                 : YES# 编译BMDA BlackMagicDebugAppBuilding BMDA                     : YES
# 编译依赖的字库是否齐全Subprojectshidapi                            : YESlibopencm3                        : YESlibusb                            : YES
# 使用调试配置文件User defined optionsCross files                       : cross-file/blackpill-f401cc.ini#编译固件
meson compile -C build
#生成dfu文件
meson compile -C build boot-bin
#生成固件
~/workspace/blackmagic$ ls build/ -aldrwxrwxr-x 11 polaris polaris    4096  6月 11 09:46 .
drwxrwxr-x 13 polaris polaris    4096  6月 11 09:41 ..
-rwxrwxr-x  1 polaris polaris 2090448  6月 11 09:45 blackmagic
-rwxrwxr-x  1 polaris polaris    8232  6月 11 09:46 blackmagic_blackpill_f401cc_bootloader.bin
-rwxrwxr-x  1 polaris polaris  138760  6月 11 09:46 blackmagic_blackpill_f401cc_bootloader.elf
drwxrwxr-x  2 polaris polaris    4096  6月 11 09:46 blackmagic_blackpill_f401cc_bootloader.elf.p
-rwxrwxr-x  1 polaris polaris  150212  6月 11 09:45 blackmagic_blackpill_f401cc_firmware.bin
-rwxrwxr-x  1 polaris polaris 1486816  6月 11 09:45 blackmagic_blackpill_f401cc_firmware.elf
#合并allinone文件
#因为STM32F401CCU6默认没有dfu固件，blackmagic_blackpill_f401cc_bootloader.bin
#blackmagic_blackpill_f401cc_bootloader为dfu
dd if=blackmagic_blackpill_f401cc_bootloader.bin of=blackmagic_allinone-blackpill.bin
dd if=blackmagic_blackpill_f401cc_firmware.bin of=blackmagic_allinone-blackpill.bin seek=16 bs=1k conv=notruncdfu-util -d 0483:df11 -a 0 -s 0x08000000 -D blackmagic_allinone-blackpill.bin

编译bluepill固件和BMDA

#编译固件
meson compile -C build
#生成dfu文件
meson compile -C build boot-bin
#生成固件
~/workspace/blackmagic$ ls build/ -al
total 5824
drwxrwxr-x 11 polaris polaris    4096  6月  1 18:08 .
drwxrwxr-x 14 polaris polaris    4096  6月  1 17:34 ..
-rwxrwxr-x  1 polaris polaris    7848  6月  1 17:46 blackmagic_bluepill_bootloader.bin
-rwxrwxr-x  1 polaris polaris  265144  6月  1 17:46 blackmagic_bluepill_bootloader.elf
-rwxrwxr-x  1 polaris polaris  119080  6月  1 17:38 blackmagic_bluepill_firmware.bin
-rwxrwxr-x  1 polaris polaris 1286032  6月  1 17:38 blackmagic_bluepill_firmware.elf
-rwxrwxr-x  1 polaris polaris 1286032  6月  1 17:38 blackmagic.exe
-rwxrwxr-x  1 polaris polaris 1286032  6月  1 17:38 ftd2xx.dll
#合并allinone文件
#因为STM32F103CBT6默认没有dfu固件，所以需要生成blackmagic_bluepill_bootloader.bin
#blackmagic_bluepill_bootloader为dfu
dd if=blackmagic_bluepill_bootloader.bin of=blackmagic_allinone-bluepill.bin
dd if=blackmagic_bluepill_firmware.bin of=blackmagic_allinone-bluepill.bin seek=8 bs=1k conv=notrunc

编译blackpill_f401cc固件和BMDA

#编译固件
meson compile -C build
#生成dfu文件
meson compile -C build boot-bin
#生成固件
~/workspace/blackmagic$ ls build/ -aldrwxrwxr-x 11 polaris polaris    4096  6月 11 09:46 .
drwxrwxr-x 13 polaris polaris    4096  6月 11 09:41 ..
-rwxrwxr-x  1 polaris polaris 2090448  6月 11 09:45 blackmagic
-rwxrwxr-x  1 polaris polaris    8232  6月 11 09:46 blackmagic_blackpill_f401cc_bootloader.bin
-rwxrwxr-x  1 polaris polaris  138760  6月 11 09:46 blackmagic_blackpill_f401cc_bootloader.elf
drwxrwxr-x  2 polaris polaris    4096  6月 11 09:46 blackmagic_blackpill_f401cc_bootloader.elf.p
-rwxrwxr-x  1 polaris polaris  150212  6月 11 09:45 blackmagic_blackpill_f401cc_firmware.bin
-rwxrwxr-x  1 polaris polaris 1486816  6月 11 09:45 blackmagic_blackpill_f401cc_firmware.elf
#合并allinone文件
#因为STM32F401CCU6默认没有dfu固件，blackmagic_blackpill_f401cc_bootloader.bin
#blackmagic_blackpill_f401cc_bootloader为dfu
dd if=blackmagic_blackpill_f401cc_bootloader.bin of=blackmagic_allinone-blackpill.bin
dd if=blackmagic_blackpill_f401cc_firmware.bin of=blackmagic_allinone-blackpill.bin seek=16 bs=1k conv=notrunc

2.2 BMP固件烧录

 USB-TO-TTL 与 STM32F103CB6T/F401CCU6 接线

USB-TO_TTL 引脚

STM32F103CB/F401CC 引脚

备注

TX

PA10 (RX)

必须连接

RX

PA9 (TX)

必须连接

GND

GND

必须连接

VCC

3V3

必须连接

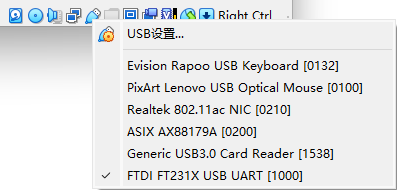

接上USB-TO-TTL至PC后，在USB设置中勾选“FTDI FT231X USB UART [1000]”

并在Ubuntu虚拟机中查询到如下：


user@desktop:~$ lsusb
Bus 001 Device 001: ID 1d6b:0002 Linux Foundation 2.0 root hub
# USB-TO-TLL设备
Bus 002 Device 006: ID 0403:6015 Future Technology Devices International, Ltd Bridge(I2C/SPI/UART/FIFO)
Bus 002 Device 002: ID 80ee:0021 VirtualBox USB Tablet
Bus 002 Device 001: ID 1d6b:0001 Linux Foundation 1.1 root hub
user@desktop:~$ ls /dev/ttyUSB* -al
crw-rw---- 1 root dialout 188, 0  6月 12 19:33 /dev/ttyUSB0

保持BOOT0开关按压状态，同时短按NRST开关后立即释放。然后执行下载固件命令：

下面命令必须在固件所在目录下执行，如果不是必须带绝对路径。

# bluepill更新固件命令
sudo stm32flash -b 115200 -w blackmagic_allinone-bluepill.bin /dev/ttyUSB0stm32flash 0.5http://stm32flash.sourceforge.net/Using Parser : Raw BINARY
Interface serial_posix: 115200 8E1
Version      : 0x22
Option 1     : 0x00
Option 2     : 0x00
Device ID    : 0x0410 (STM32F10xxx Medium-density)
- RAM        : Up to 20KiB  (512b reserved by bootloader)
- Flash      : Up to 128KiB (size first sector: 4x1024)
- Option RAM : 16b
- System RAM : 2KiB
Write to memory
Erasing memory
Wrote address 0x0801ec6c (100.00%) Done.# 特别注意同时不要将MCU的Type-C连接到电脑，必须使用外部供电，不然会影响MCU下载。
# 同时在DFU模式和ISP模式STM32F4x1首选DFU模式
# blackpill更新固件命令sudo stm32flash -b 115200 -w blackmagic_allinone-blackpill.bin /dev/ttyUSB0 stm32flash 0.5http://stm32flash.sourceforge.net/Using Parser : Raw BINARY
Interface serial_posix: 115200 8E1
Version      : 0x31
Option 1     : 0x00
Option 2     : 0x00
Device ID    : 0x0433 (STM32F401xD(E))
- RAM        : Up to 96KiB  (12288b reserved by bootloader)
- Flash      : Up to 512KiB (size first sector: 1x16384)
- Option RAM : 16b
- System RAM : 30KiB
Write to memory
Erasing memory
Wrote address 0x08028ac4 (100.00%) Done.

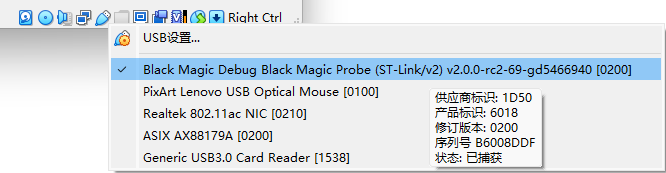

自制BlackMagic Probe刷完固件后接上Type-C，便可以在设备管理器看到如下：

user@desktop:~/workspace/zephyr-gdb/blackmagic/build$ lsusb
Bus 001 Device 001: ID 1d6b:0002 Linux Foundation 2.0 root hub
Bus 002 Device 010: ID 1d50:6018 OpenMoko, Inc. Black Magic Debug Probe (Application)
Bus 002 Device 002: ID 80ee:0021 VirtualBox USB Tablet
Bus 002 Device 001: ID 1d6b:0001 Linux Foundation 1.1 root hub
user@desktop:~/workspace/zephyr-gdb/blackmagic/build$ ls /dev/ttyA*
/dev/ttyACM0 # Debug Port
/dev/ttyACM1 # UART Port

自制BMP(BluePill)引脚定义参考：

BMP(STM32F103CB)          Cotrex-M芯片
-------------------------------------
GND          -------------> GND
SWCLK (PA5)  -------------> SWCLK
SWDIO (PB14) -------------> SWDIO
TX (PA2)     -------------> RX
RX (PA3)     -------------> TX
VCC(3.3V)    -------------> VDD (可选，若目标板无供电)

自制BMP(BlackPill)引脚定义参考：

BMP(STM32F401CC)          Cotrex-M芯片
-------------------------------------
GND          -------------> GND
SWCLK (PB8)  -------------> SWCLK
SWDIO (PB9) -------------> SWDIO
TX (PA2)     -------------> RX
RX (PA3)     -------------> TX
VCC(3.3V)    -------------> VDD (可选，若目标板无供电)

参考文献：

How to Install on STM32F103 Blue Pill and STM32F401/STM32F411 Black Pill

Black Magic Debug 官方文档

相关文章：

  • Flink读取Kafka写入Paimon
  • QT5中的QGraphics图形视图框架学习笔记(Item、Scene和View)
  • Modbus TCP转DeviceNet网关配置温控仪配置案例
  • git约定示提交
  • 浅谈DaemonSet
  • Jenkins 配置信息导出 的详细说明（中英对照）
  • 动态多目标进化算法：TrRMMEDA求解CEC2018（DF1-DF14），提供完整MATLAB代码
  • IOT集群扩容实践：问题剖析与解决策略
  • WebRTC（三）：P2P协议
  • 企业不同发展阶段平衡品牌建设和利润获取的策略-中小企实战运营和营销工作室博客
  • 快速排序优化技巧详解：提升性能的关键策略
  • Linux 下 pcie 初始化设备枚举流程代码分析
  • 建筑业应用：机器人如何改变未来建筑业发展方向
  • 医疗行业网络安全的综合防护策略
  • 哈医大团队利用网络药理学+PPI分析+分子对接三联策略，解码灵芝孢子调控AKI凋亡的精准机制
  • 离线部署openstack 2024.1控制节点基础服务
  • 基于Orange Pi Zero3的音频管理系统搭建与远程访问实现
  • 基于OpenCV实现视频运动目标检测与跟踪
  • tabs页签嵌套表格，切换表格保存数据不变并回勾
  • Flask 应用中执行指定 JavaScript 脚本
  • 香港公司注册代理/seo外包公司专家
  • 网站关键词更改/今天的新闻发布会
  • 简述网站开发的流程/进入百度
  • 广告创意设计案例/贵阳seo网站推广
  • 网站中弹出广告怎么做的/百度竞价推广点击软件奔奔
  • 网站建设软件下载/seo推广思路
