火线、零线、地线基础知识

news 来源：原创 2025/6/13 6:43:20

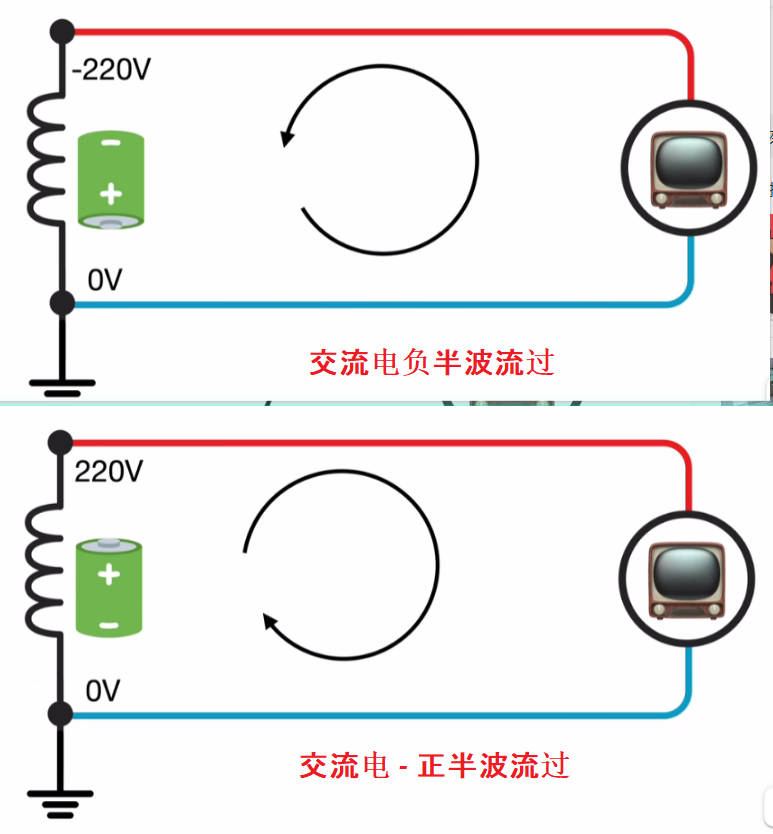

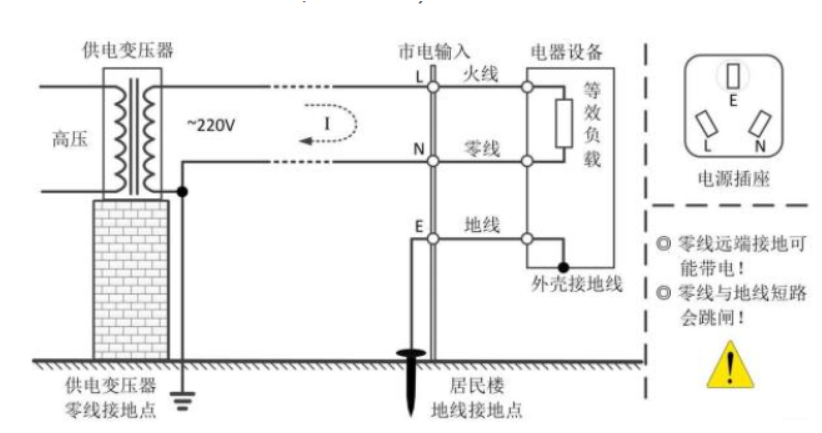

家庭用电交流电拓扑图

在这里插入图片描述

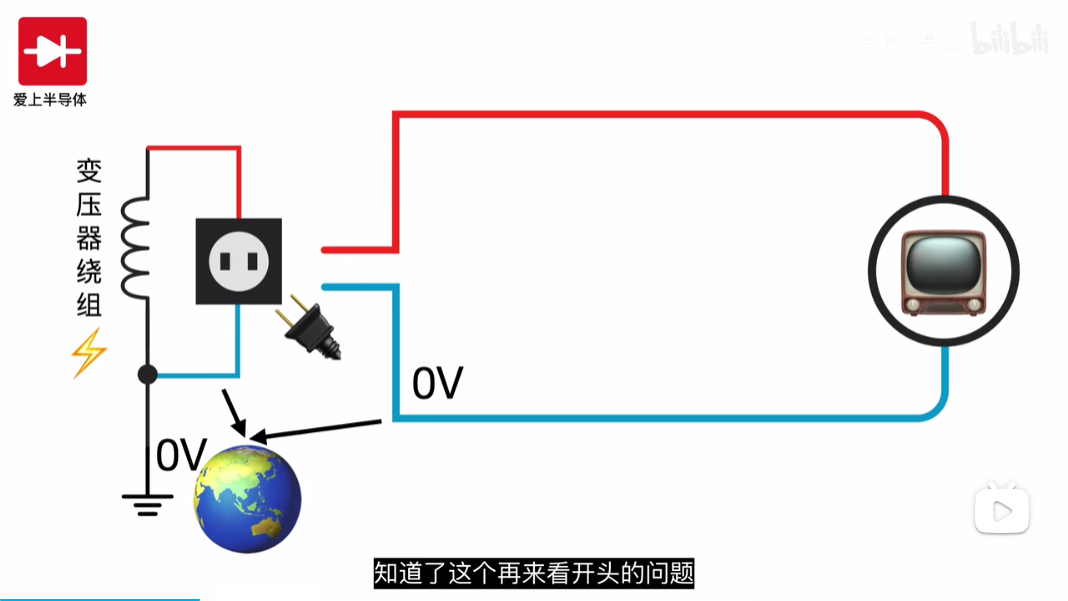

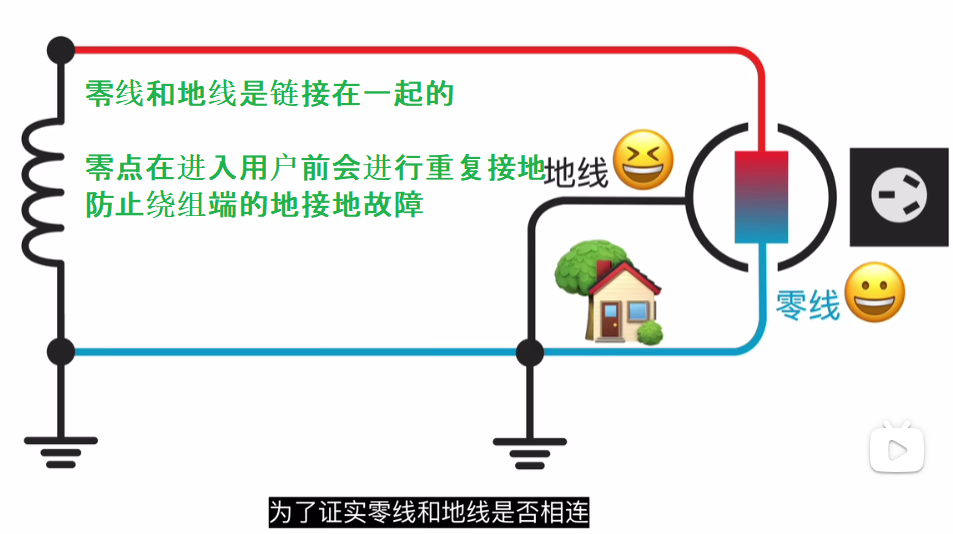

零线N：变压器二次侧中性点（N）引出的线路，与相线（L）构成回路，对用电设备进行供电。通常情况下，零线在变压器二次侧中性点（N）处与保护地线（PE）重复接地（PEN），起到双重保护作用。

火线L：电路中输送电的电源线。

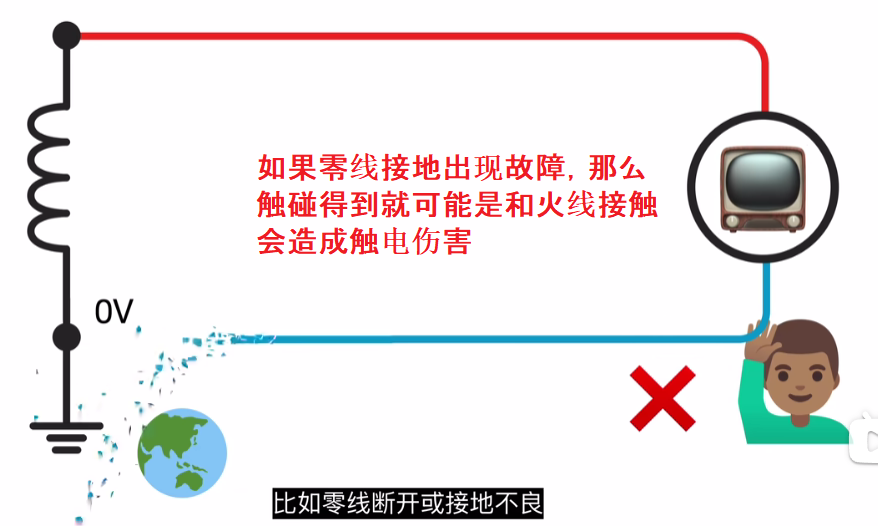

地线PE：不用于工作回路，只作为保护线。利用大地的绝对“0”电压，当设备外壳发生漏电，电流会迅速流入大地，即使发生PE线有开路的情况，也会从附近的接地体流入大地。（从变压器中性点接地后引出主干线并每间隔20-30米重复接地）

A. B. C是代表三相电.也就是三根火线.家里用一般用单相电也就是A B C 任何一相在有一根零线就是220伏电源.

当三相不平衡时，零线会有电压，零线无电压一般是指零线对地电压（参考点位为0V），在三相四线供电中，若三相负载完全对称平衡，那么用户端零线N对地电压为0V，即为变压器中性点接地电位，此时零线中没有电流通过。如果三相不对称，三相电流就不平衡，这时零线中就有电流通过了，用户端零线N对地有电压，即Un≠0，其大小与三相负载不平衡程度有关。
相线：在任何一个电路中，电路不工作时，线上有电压的线叫做相线，线上无电压的线叫做中性线，在单向电路中，为了更形象，为相线和中性线又起了别名，叫做火线和零线。因此火线等于相线，中性线等于零线。
三根相线彼此之间的夹角为120°，三根相线彼此之间的电压是380V，它们有一个共同的交点，这个交点叫中性点，中性点与任意一相线之间的电压为220V，由中性点引出的线叫中性线。
电路需要形成一个完整的环，才能使用，因此，在只使用一根相线的单相电路中，必须要有零线才能正常工作，二使用三根相线的三相电路中，不需要使用零线，也能是电器正常工作，三相电路中的零线通常是保护接零用的。
