你管这玩意叫网络？网络图解

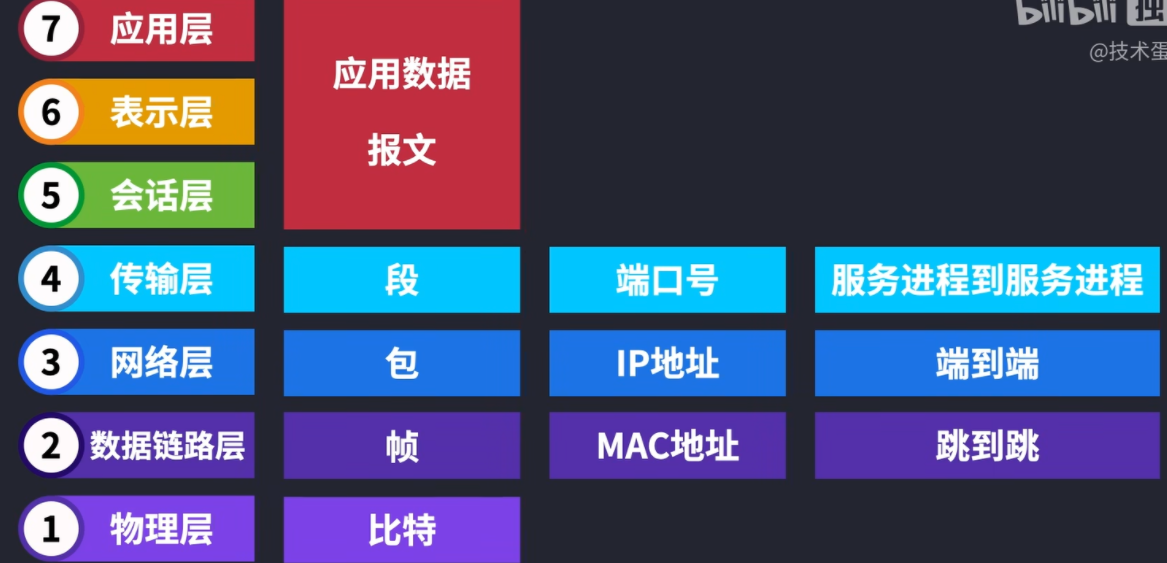

一、OSI七层网络参考模型

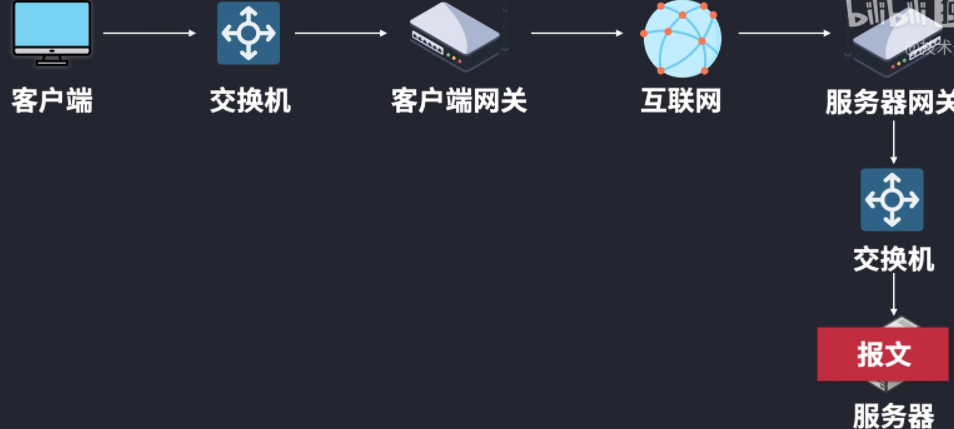

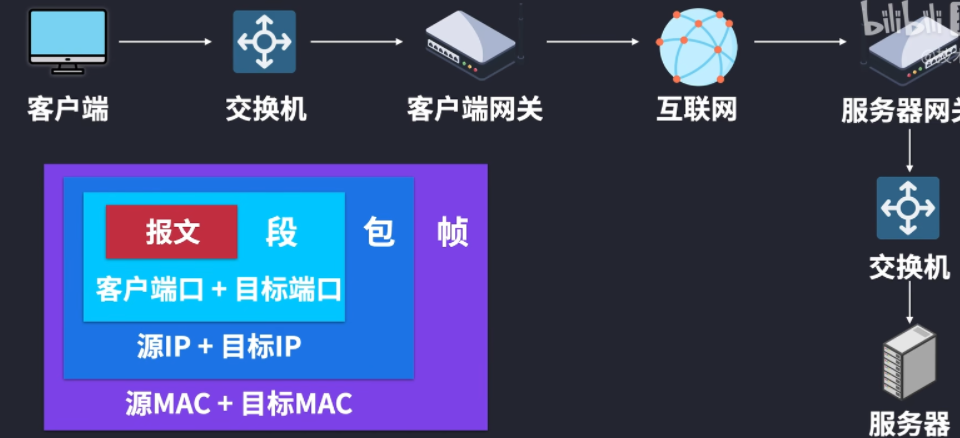

数据流通过程图解

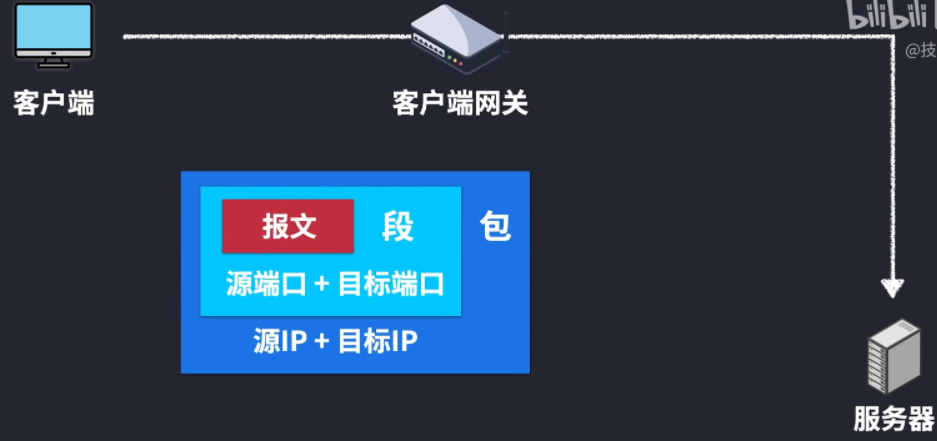

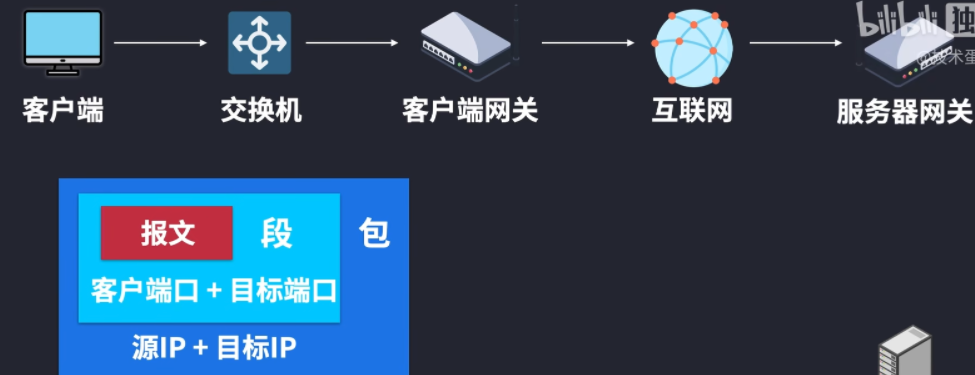

客户端要发送数据（报文）给服务器，报文来到传输层，加上端口号封装成段；段来到网络层，加上IP地址封装成包；

出现问题：源IP与目标IP不在同一个网络下，要将包发送到其他网络就需要经过默认网关，但是现在客户端现在并不知道默认网关的MAC地址，无法将包进一步封装成帧。

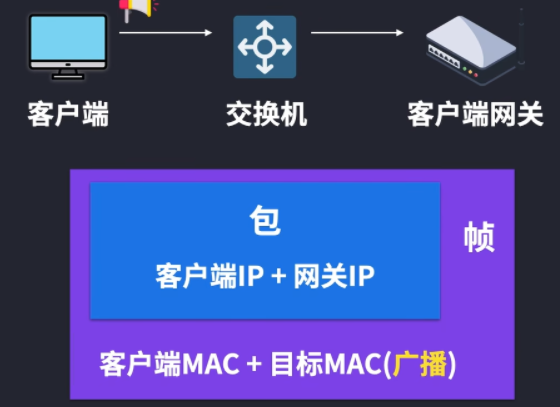

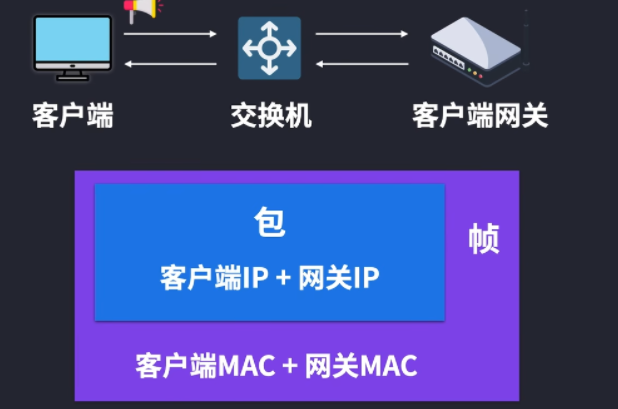

解决办法：此时需要用到ARP协议进行广播，才能找到网关IP对应的MAC地址，将包封装成帧，源MAC地址填客户端自己的，目标MAC地址填广播地址。假如当前网络有个2层交换机，交换机收到广播后，就会广播到所有的接口。当默认网关收到后，会将帧解封成包，同时会将客户端MAC地址和IP地址关联为一台主机；另外它还会把自己的IP地址放入包里面，再结合自己的MAC地址将包封装成帧，原路返回给客户端，这样客户端就知道默认网关的MAC地址了。

让我们恢复数据传输流程，目前客户端发送的数据（报文）已经成功封装成了帧，并发送到默认网关了。比特流到了默认网关时，解封为帧后发现是发送给自己的，再解封为包后看到目标IP是在另一个网络中，就会将数据包进行路由转发，最终到达目的网络。

如果目标的网关知道目标IP地址和MAC地址是哪台主机的话，就会将数据包封装成帧直接发送到目标主机，如果不知道目标IP地址和MAC地址是哪台主机的话，还是用ARP广播喊一下街就可以了。

目标主机收到包确认是自己的IP地址后，解封查看段可以发现源（IP、端口号）和目标端口号，用目标端口号给到指定的应用程序，应用程序处理好后，就可以按照源的信息做出响应。

回去的原理也是一样的，等客户端拿到服务器端的响应后，这就是一次请求响应的数据流通过程了。

二、从集线器到交换机

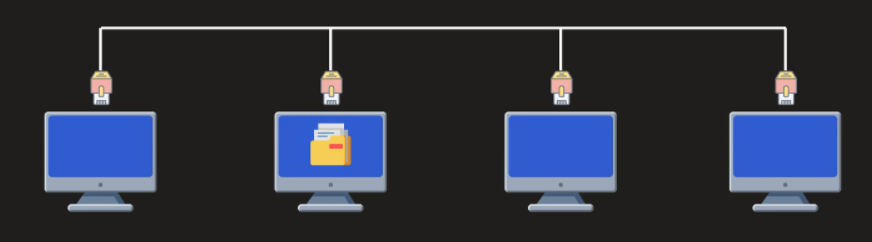

在你们公司里有几台电脑，你们没有WiFi，但是你们还想传输数据，此时你们可以通过一根网线将所有电脑都串联起来，这样这几台电脑之间就可以相互传输数据了。

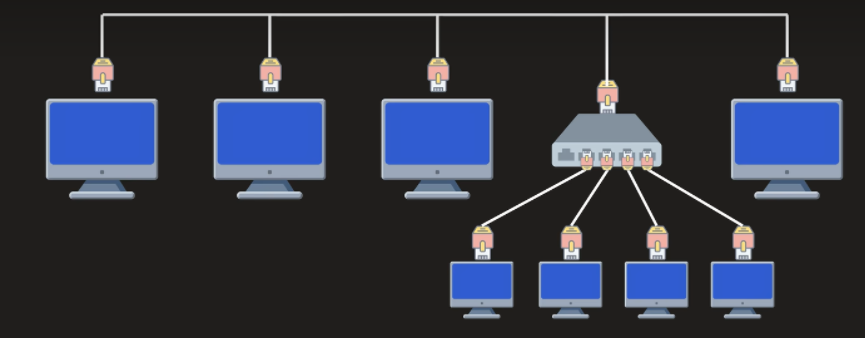

但是随着你们公司规模不断扩大，电脑越来越多，网线越来越长，整个网络搞的很混乱，通过网线相互连接会这种方式行不通了。此时就需要用到集线器了。

每台网络设备都有全球唯一的MAC地址，如果要实现两台电脑的通信，就需要知道对方的MAC地址。

此时你的通信数据会被封装成数据帧，数据帧中填入源MAC地址+目标MAC地址，通过网线发送出去。

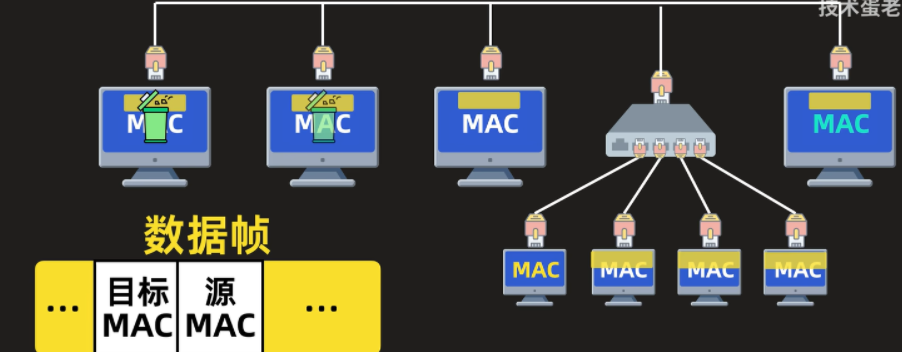

经过集线器时，集线器会把你的数据帧广播发送到你们公司的所有电脑，所有电脑收到数据帧后会检查目标MAC地址是否为自己的MAC地址,不是给自己的就丢弃；是自己的就接收处理。

出现问题：大家都被迫接收你发送的数据帧，增加了自己设备的工作量；更大的问题是集线器不能同时发送和接收数据，一次只能允许一台设备发送数据，如果两台设备同时通过集线器发送数据，就会发生冲突碰撞，数据帧会被丢弃。此时就需要用到交换机了。

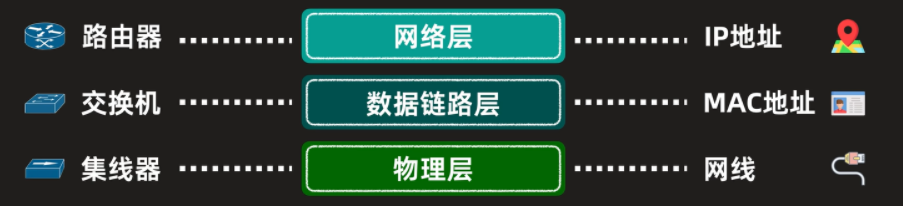

解决方法：在OSI模型中，交换机之所以比集线器多一层是因为交换机会做笔记。

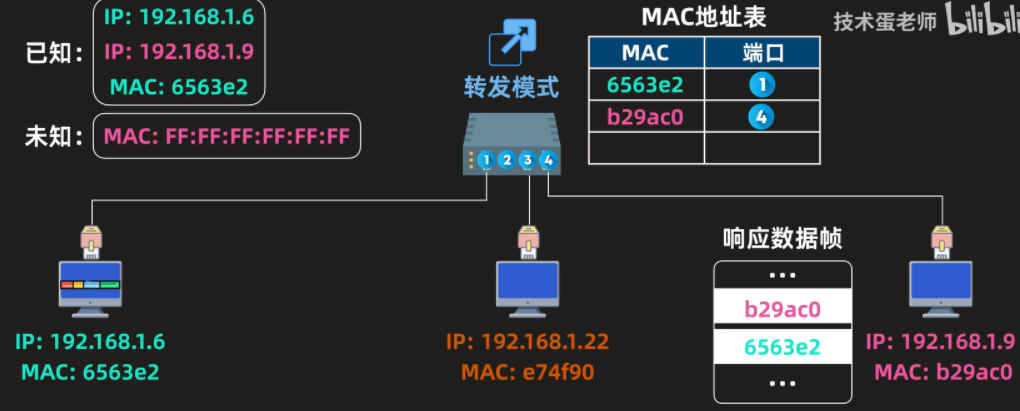

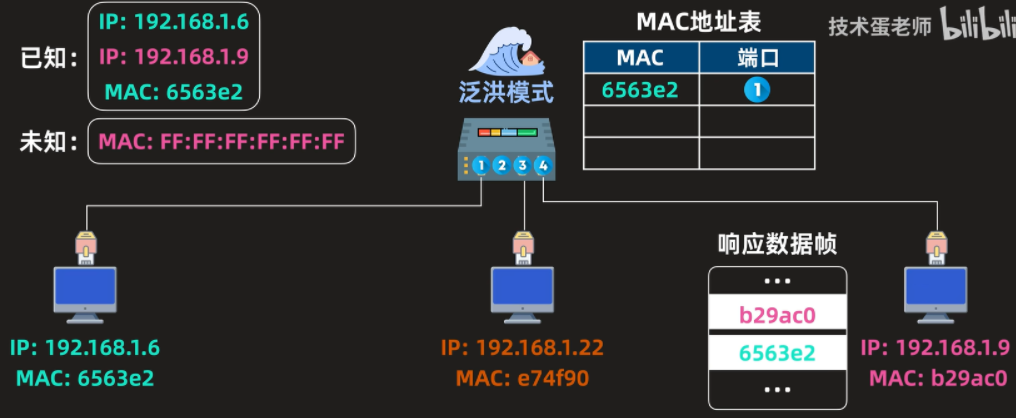

交换机有一张MAC地址表，记录了设备的MAC地址和端口号，我们把电脑的网线分别插入交换机的端口上， 两台设备第一次进行通信时，交换机会通过ARP广播给所有设备，找到目标MAC地址后，交换机会将这次通信的两台设备的MAC地址记录进MAC地址表中，以后再通信时交换机会先查看MAC地址表，如果有目标MAC信息就会直接发送给对应设备；如果MAC地址表没有目标设备的信息才进行广播寻址。

上面提到的这种交换机只认识MAC地址，而MAC地址又属于2层数据链路层的东西，所以这种交换机被称为2层交换机。

2层交换机的局限：当多台设备发送的数据帧都是广播地址（FF:FF:FF:FF:FF:FF）时，交换机将不得不都进入泛洪模式（广播发送），此时就是“大洪水”了。不仅会影响网络，浪费设备算力，还降低了安全性。

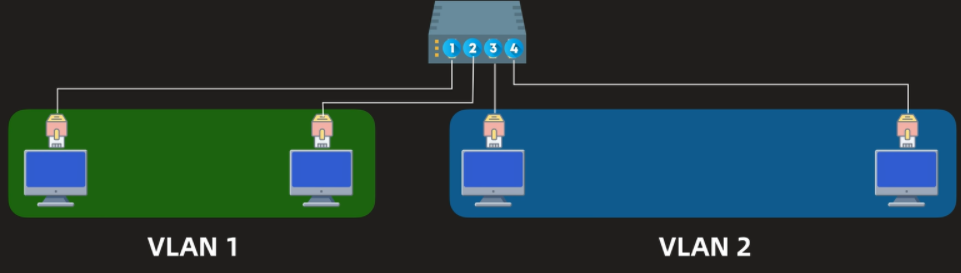

解决方法：我们可以通过VLAN的方式对不同的设备进行划分，将设备划分成不同的虚拟局域网，每个VLAN都是一个独立的区域。即使不同设备之间使用同一个交换机，但是区域内发送的数据，其他VLAN区域看不到，这样就达到了缩小广播范围的效果。这种方式能大大提升安全性和改善网络能力。

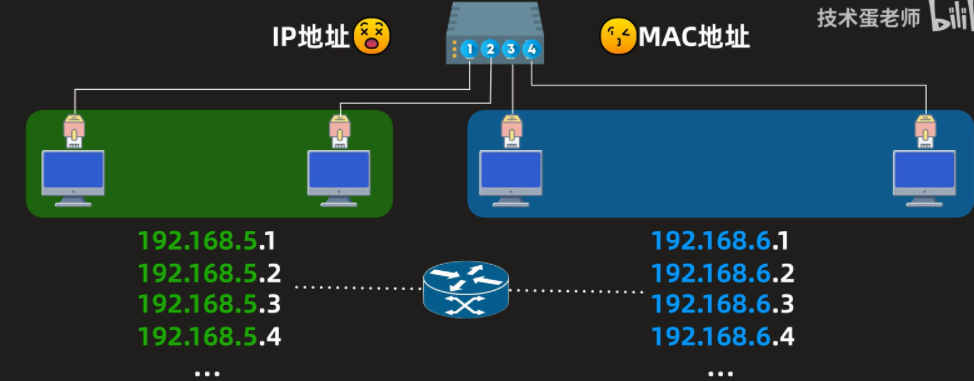

出现问题：2层交换机只能处理MAC地址，处理不了IP地址。不同LALAN区域都有属于自己的网络，如果要从一个网络到另一个网络就要涉及3层路由了，不同网络的之间通信，需要通过路由器来实现。

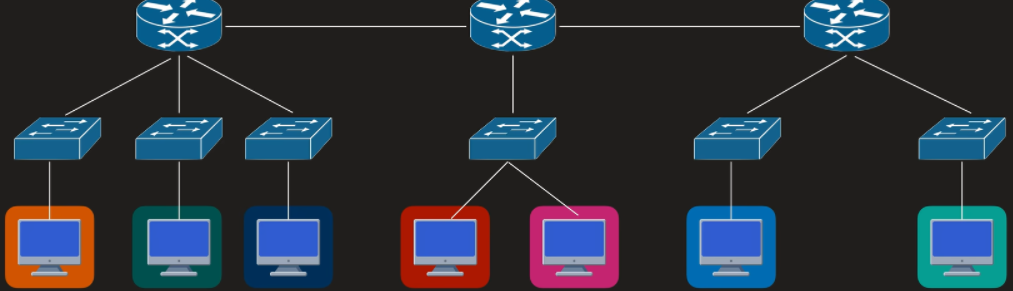

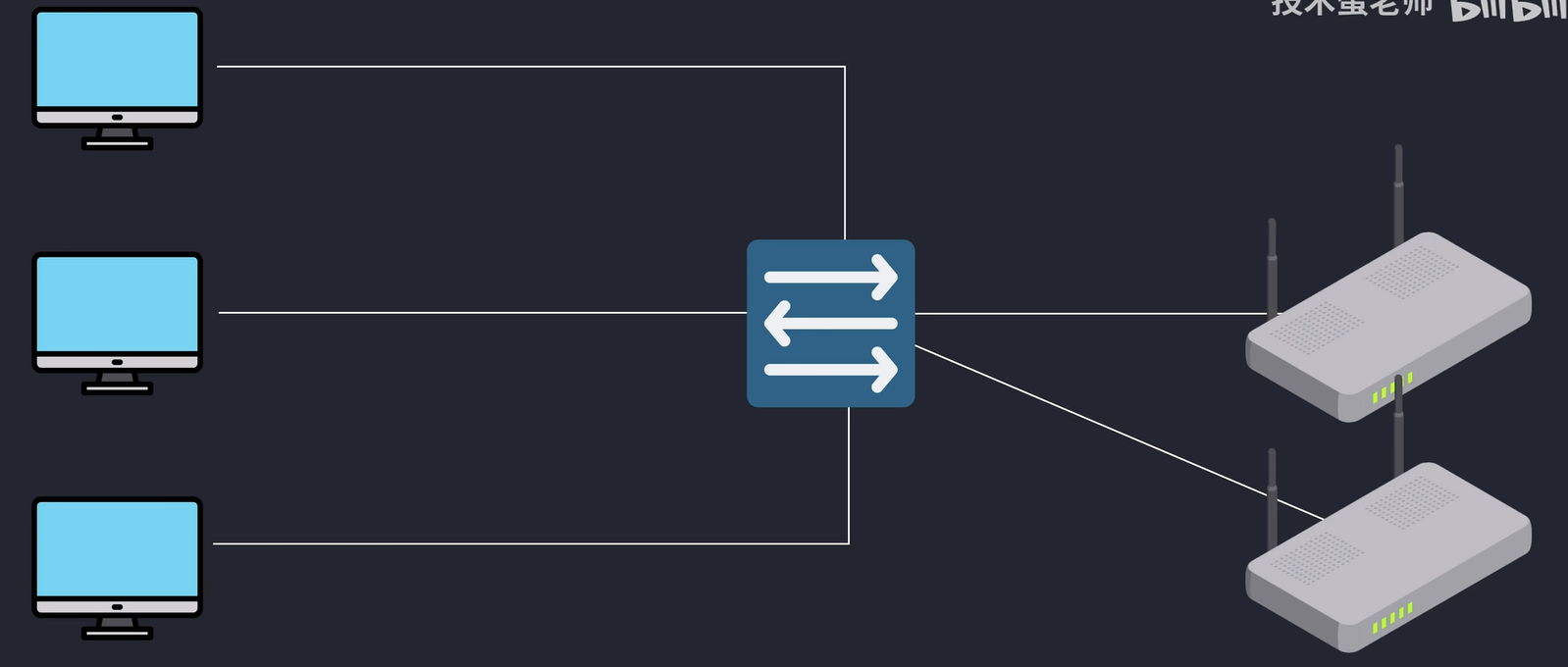

但是在一个非常复杂的网络里，比如一个大公司，往往需要多台路由器来解决VLAN之间的通信问题，但是路由器一般不会设置太多端口，而且由于路由器的功能比较多，它的处理速度相对交换机要慢，路由器价格也比交换机要贵，此时就需要介于2层交换机和路由器之间的3层交换机了。

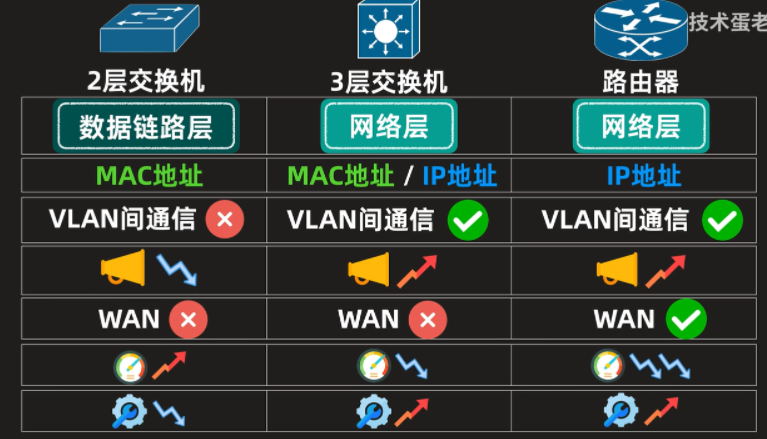

3层交换机就是拥有处理3层网络能力（同路由器一样可以处理IP地址），也任然具备2层交换机处理能力（同交换机一样可以处理MAC地址）。

既能处理MAC地址也能处理IP地址；既能进行MAC地址转发也能进行IP地址路由；

一方面能创建更多的广播域了，另一方面每个广播域区间也相应缩小了，很好的解决了不同VLAN之间路由通信的问题。

3层交换机的局限：

虽然3层交换机实现了一些路由器的功能，比如：NAT和QoS等等。

但是3层交换机是没有WAN口的，因为WAN口是用来接入互联网的，我们通常使用路由器的WAN口来连接互联网服务提供商的。

另外功能多就会导致3层交换机比2层交换机的处理速度满。

三、CDN内容分发网络

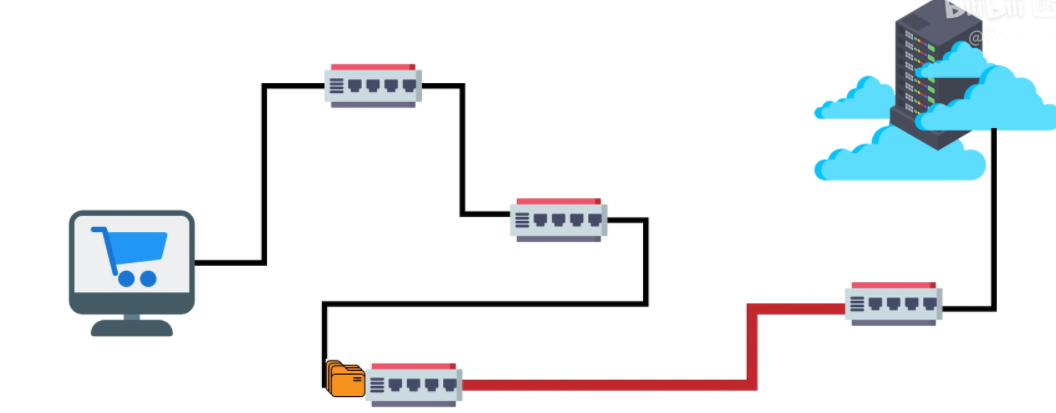

出现问题：客户端访问服务器距离太远，意味着数据传输过程经过的节点太多，而节点与节点之间会发生阻塞或丢包等状况，将会导致客户端的请求到不了服务器端。为了解决这个问题CDN技术出现了。

解决方法： CND内容分发网络就是帮助服务器近距离给用户分发网页内容的，网页内容包括静态内容和动态内容。

对于静态内容：

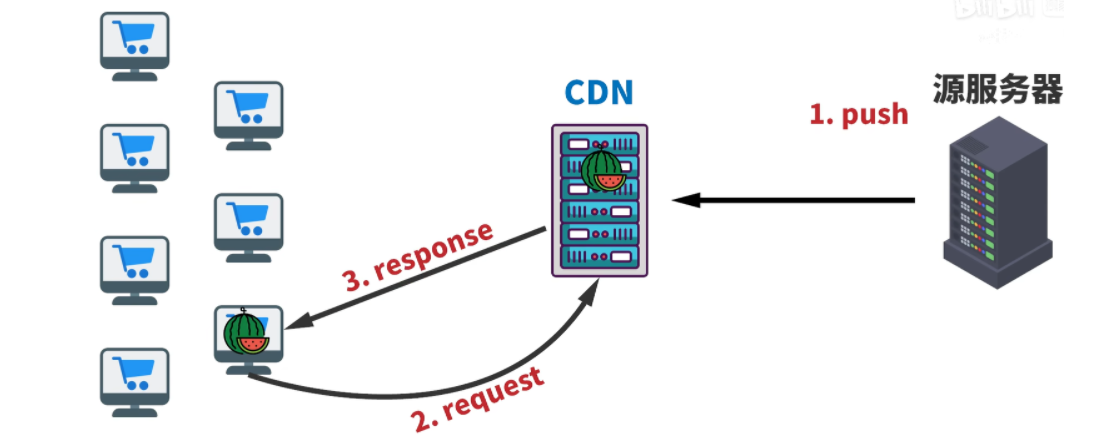

1.源服务器会将静态内容提前备份给CND，这一步叫Push。此时当用户访问源服务器时，就近的CDN会将静态内容提供给用户。

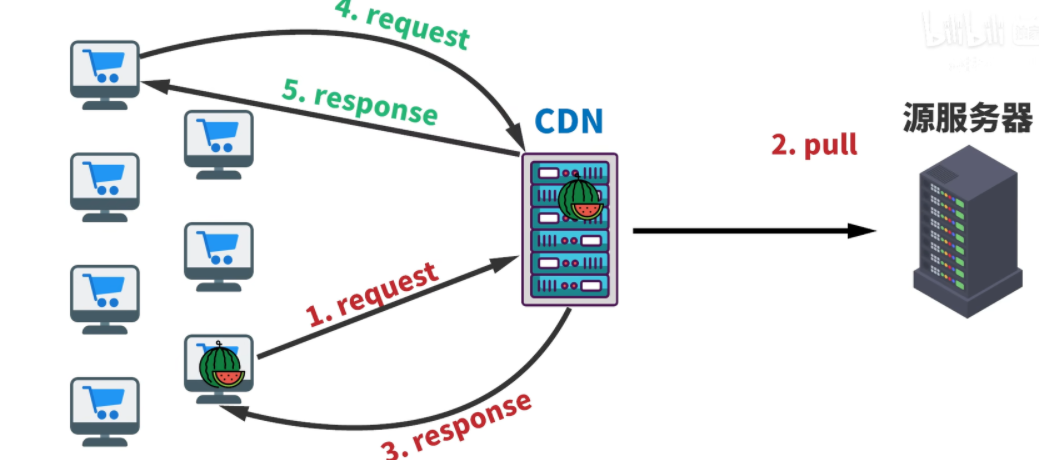

2.如果源服务器没有将静态内容提前备份给CDN，当客户端请求访问服务器时，CDN就会向服务器主动拉取静态内容，这一步叫Pull。

对于动态内容：

动态内容通过CDN获取的话就比较难了，动态内容是根据每个用户的交互产生的，无法提前给到CDN。

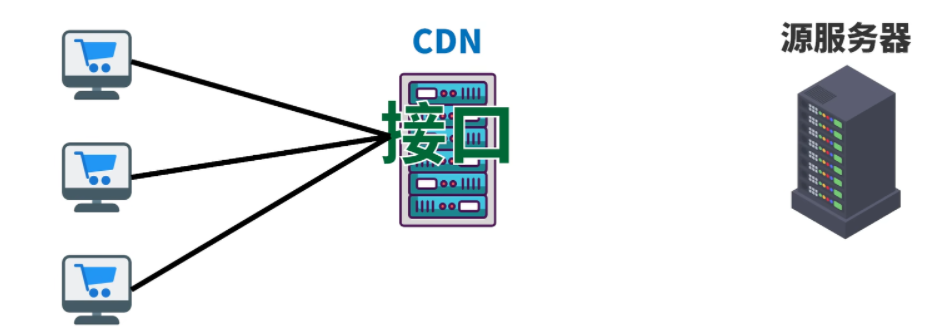

但是CDN也是能提供一些动态服务的，比如：时间服务。有些CDN会提供可以运行在CDN上的接口，让源服务器使用CDN上的接口，而不是源服务器自己的代码，这样用户就可以直接从CDN上获取时间，而不是从源服务器上获取了。

不管是静态内容还是动态内容的获取，CDN的布局相当于给源服务器增加了一道墙，用户不用直接访问源服务器了，而是必须通过CDN进行沟通，这样就避免了恶意的DDos攻击。

虽然用户无法攻击源服务器了，但是任然可以攻击CDN网络节点，如果一台CDN节点挂了怎么办？

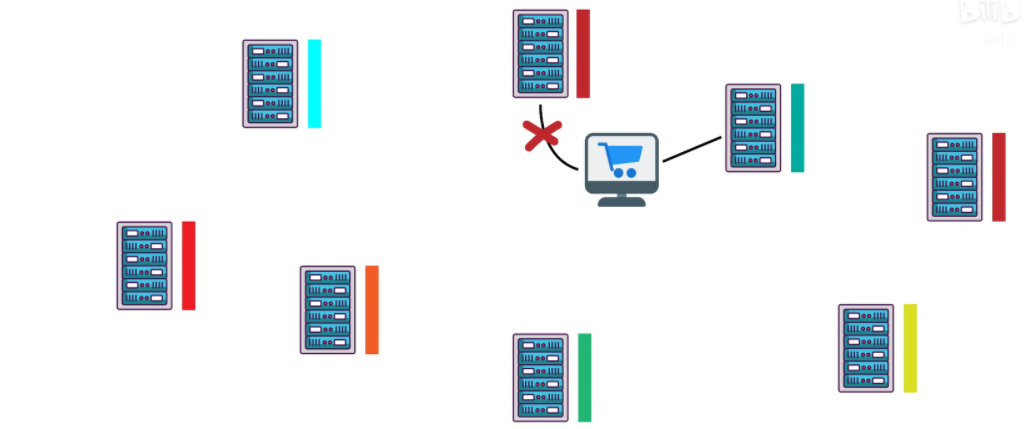

有些互联网大厂会在世界各地部署许多CDN服务器节点，同时实时监控着这些CDN服务器的负载情况，如果某台CDN服务器超载了，就会把当前用户的请求转移到没有超载的CDN服务器上，实现网络流量的平均分配，也叫做负载均衡。

如何让CDN节点实现负载均衡呢？

这里采用的方法与DNS域名解析里根服务器的做法相似，采用的就是任播的通信方式，使用了任播的通信方式后，CDN服务器对外都拥有同一个IP地址，这个IP地址收到用户请求之后就会采用就近原则，请求由距离用户最近的CDN服务器来响应。不管黑客用户的攻击来的多猛烈，利用任播的技术把流量转移到另外没有超载的服务器就可以缓解了。

综上所述，总结一下CDN的几个作用：

• 1、加速，加快用户到服务器之间的请求响应速度。

• 2、负载均衡，帮助网站实现流量的平均分配。

• 3、更安全，有效避免了用户的DDos攻击。

• 4、省钱，为网站节省了一大笔的带宽流量费用。

四、DNS域名解析

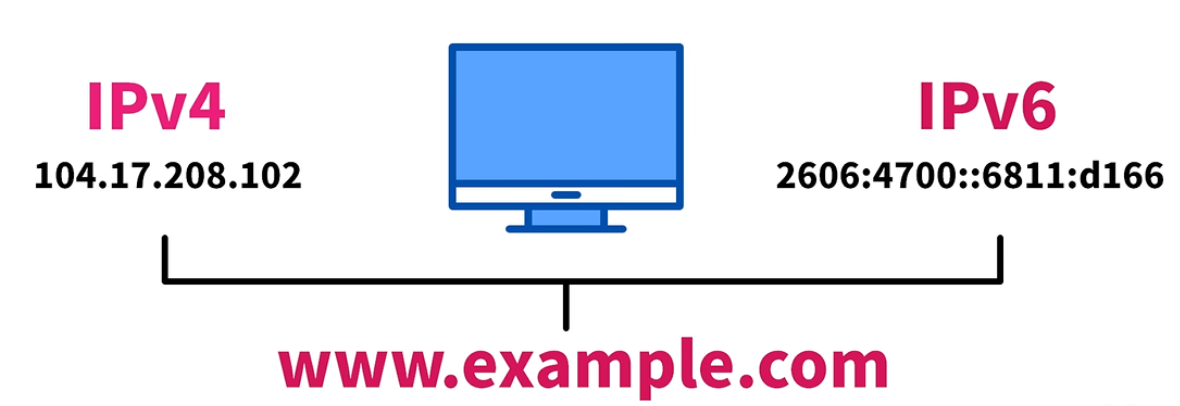

就像互联网中的每一台主机都由ip地址标识位置一样，ip地址可以是纯数字或数字加字母，记忆起来很痛苦。于是，ip地址可以与域名关联，我们只需记住域名即可。

在浏览器中，我们输入域名来获取相应网页内容，而非ip地址。但计算机只能识别ip地址进行定位，因此我们需要进行域名到ip地址的转换，这个过程就是我们今天要讲的dns域名解析过程。

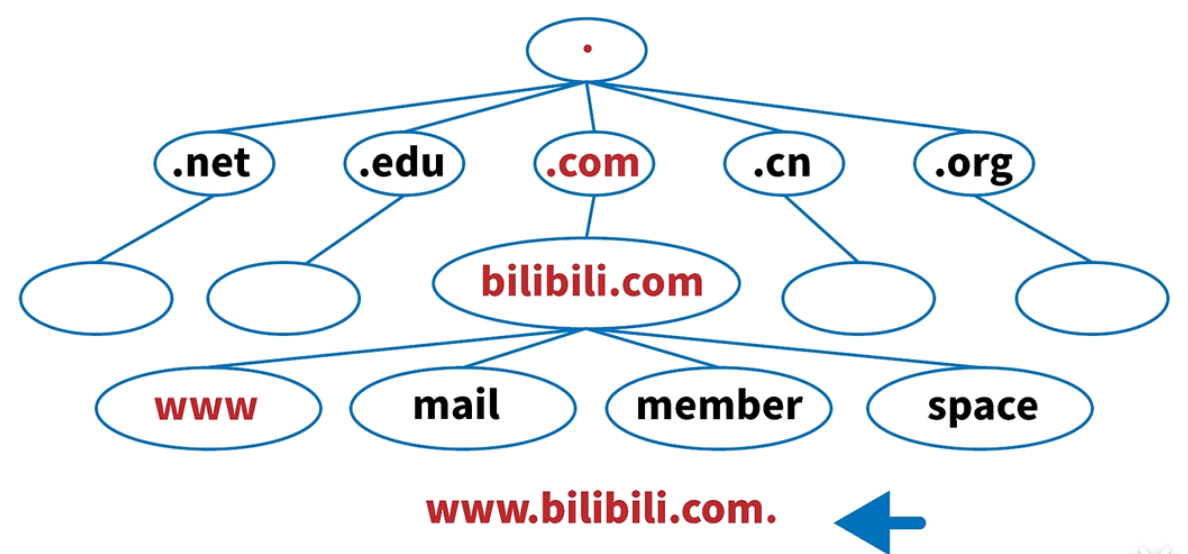

图书馆是按层级划分的，域名也是如此。以B站为例，从左到右解读域名，首先看到熟悉的三w，三w其实是主机名。以B站为例，还有mail、member和space等主机名，这些主机名方便记忆。

比如:三w用于访问主站，mail用于访问邮箱，member与会员页面有关。它们后面都跟着.bilibili，即隶属于哔哩哔哩域名统一管理。

这样我们就能想起qq也是类似情况。三w访问主站，mail访问qq邮箱，很多网页都采用这样的形式。

我们看到哔哩哔哩后面跟着点com，很多网页都是跟着点com，因为它们隶属于com域名进行管理。当然，常见的还有点cn和点net等。那么，是谁管理点com、点cn、点net这些域名的呢？

域名由点划分，因此域名的最后也需要有一个点来分割。但由于最终都由根来统一管理，因此没必要在全部域名的最后写点root，所以直接把根用点表示，而一般我们会忽略这个点。现在域名结构树已形成，最顶部由一个点表示，再次证明世上先有蛋后有鸡。

但目前有个问题，底下众多域名最终汇聚到一个根管理，能行吗？

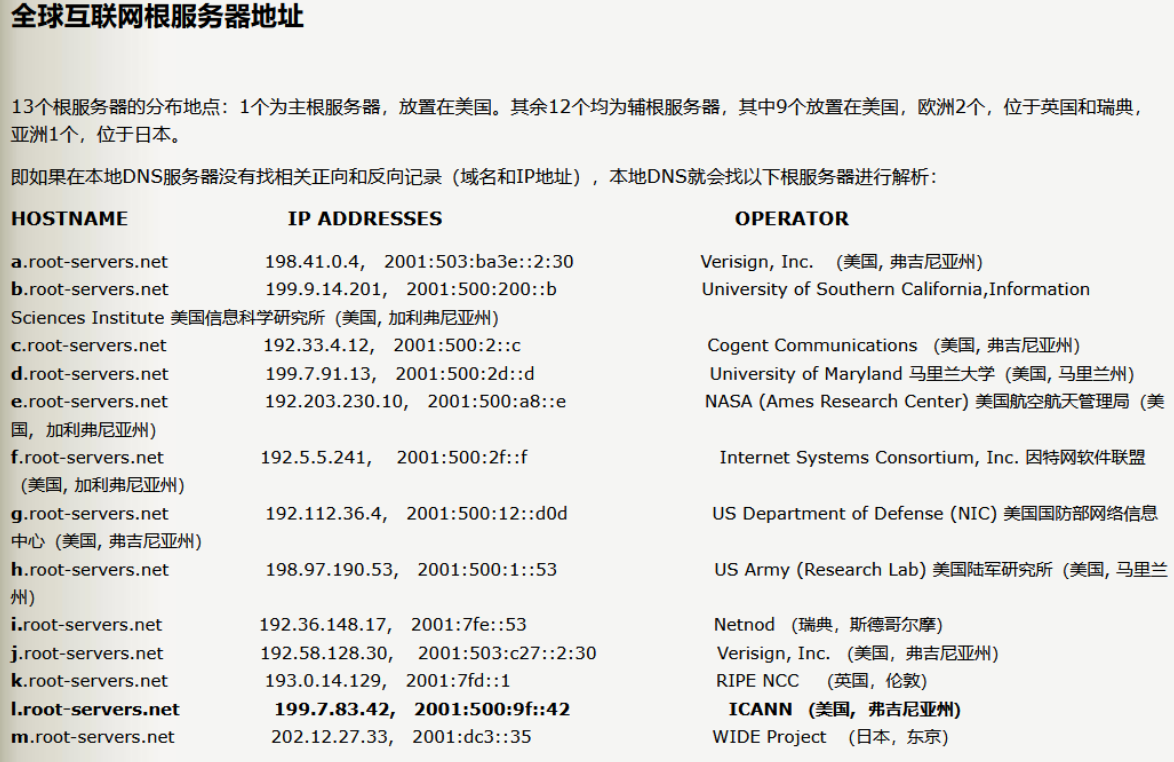

实际上根由一群服务器组成，这群服务器仅用13个不同域名，从a到m开头，这13个根域名服务器由12个独立机构运营，注意是13个域名，不是13台机器。绝大多数同学会在此处出错。

肯定有同学好奇，目前有多少台机器负责根域名服务器的工作？

截至目前，有12个独立机构运营的根服务器，已有1467个节点。本打算展示我国节点，但可能涉及敏感问题，所以只显示美国节点。不过现在又有问题，只有13个根域名。

而有1467个节点，即绝大部分节点IP地址相同，比如这两个f根域名IP地址相同。那我们如何与最近节点取得联系？通过哪种技术实现？答案是采用任播技术。

当我们与根域名服务器联系时，就能找到离我们最近的根域名服务器。

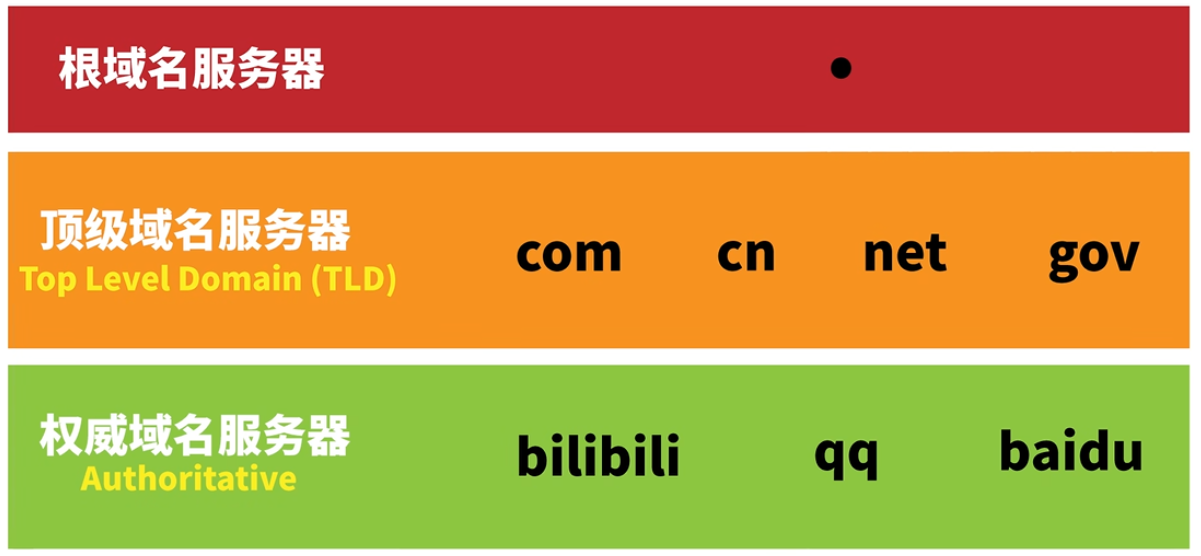

根域名服务器管理com、cn和net等域名服务器，这些域名服务器称为顶级域名服务器，即top level domain，简称TLD。这个简写大家记住，等会还会用到。

顶级域名服务器分别管理各自域名服务器，比如哔哩哔哩和qq，这些服务器叫权限域名服务器或权威域名服务器。英语是authoritative。权威域名服务器管理各自主机。

当然，实际网络管理层次更复杂，但万变不离其宗。知道前面这些知识，我们就能讲解域名解析过程。

假设现在需要用浏览器访问B站，在地址栏输入网址后，浏览器需要做什么？

我们稍微回忆一下前面的图书馆例子，浏览器首先查看自身缓存有无对应IP记录，同时查询主机本地文件有无对应记录。如有记录，就没必要进行后面步骤。当然，这里我们假设没有缓存。

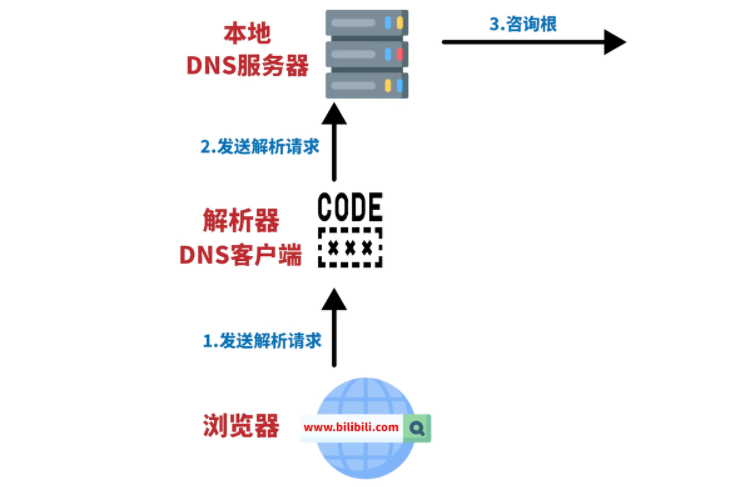

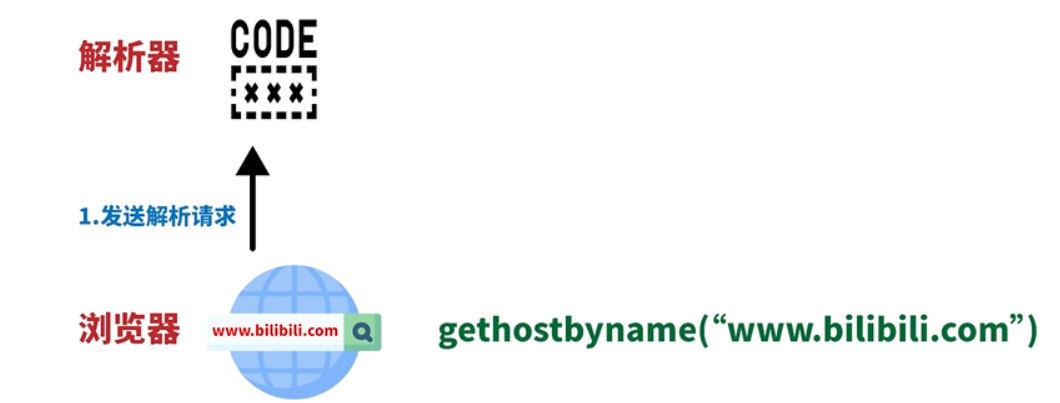

但有个细节，浏览器为进行域名解析，需调用解析器。用C语言表示的话，就是通过域名获取IP地址的代码。解析器可帮助浏览器调用系统网络功能，解析器就是一段程序，无需过于复杂，相当于DNS客户端。

DNS客户端需向DNS服务器查询IP地址，解析器会向DNS服务器发送请求。但如何与DNS服务器联系呢？我们有其地址吗？

网络设置里可查询到DNS服务器地址。也就是说，电脑里有该地址，可直接联系。若无该地址或DNS服务器地址设置错误，但又能上网，会出现能上QQ却不能浏览网页的情况，因为QQ直接使用IP地址访问服务器。

DNS服务器通常是最接近我们的本地DNS服务器，由ISP负责管理，如中国电信和中国网通等。

本地DNS服务器在收到请求后，会查看自身缓存，如有则直接返回IP地址，并标注非权威。毕竟本地DNS服务器并不控制域名，只是帮忙走流程。

当然，有些本地DNS服务器可能还会记录解析的域名。接下来的步骤由本地DNS服务器独立完成，解析器只需等待即可。

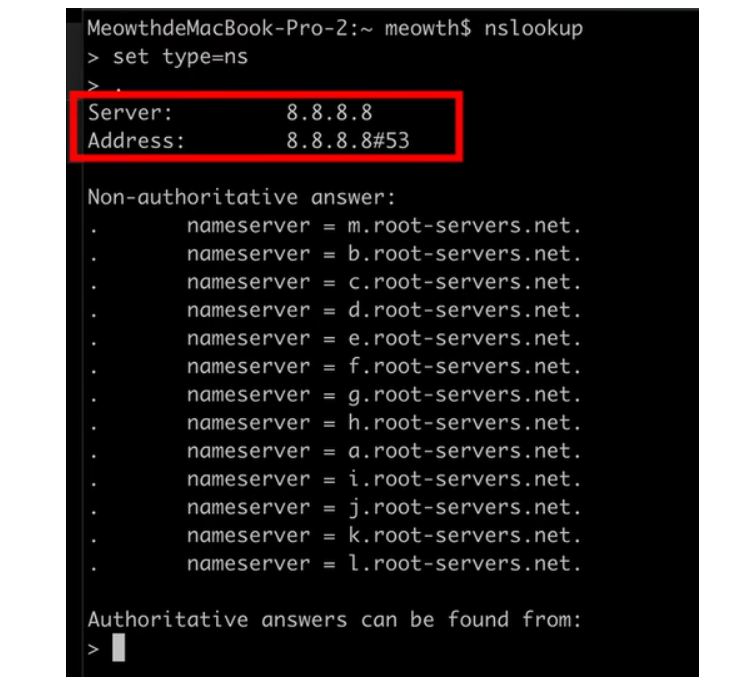

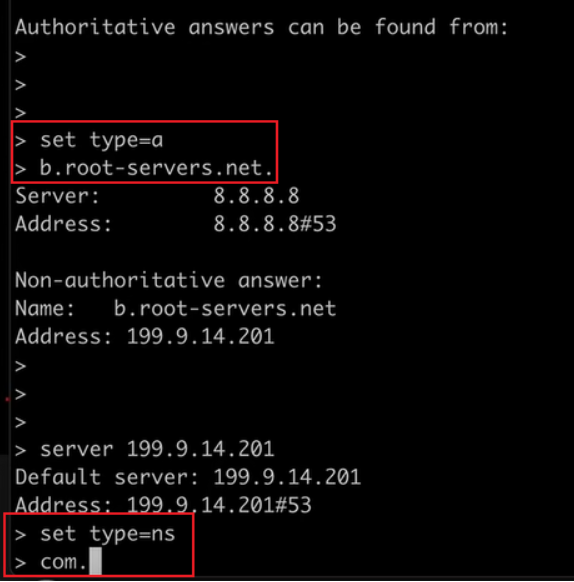

在这里，我们用命令行模仿本地DNS服务器后的解析过程，使用命令nslookup。假设本地DNS服务器里没有任何根域名服务器的域名和地址，我们需先设置查询类型为ns，即名称服务器。我们要查询根服务器的域名，所以输入一个点表示根。在迅雷不及掩耳之间得到一大串回复，首先是我们使用的DNS服务器8.8.8.8，另外用的是53端口，这是典型的DNS端口。

提醒一下，虽然这里没有显示，但DNS一般使用UDP进行传输。看看下面分别有非权威和权威的结果，但只有非权威的结果，非权威结果通常是缓存结果，而非空管相应服务器返回的结果。我们可以看到这些就是根服务器的域名，一共有13个域名。

现在我们知道域名需要得到对应IP地址才能进行访问，因此设置type为a，即设置为IPv4类型。选择一个根服务器，由于要找B站的地址，选择b根服务器。输入b.root-servers.net回车，得到其对应的IP地址。

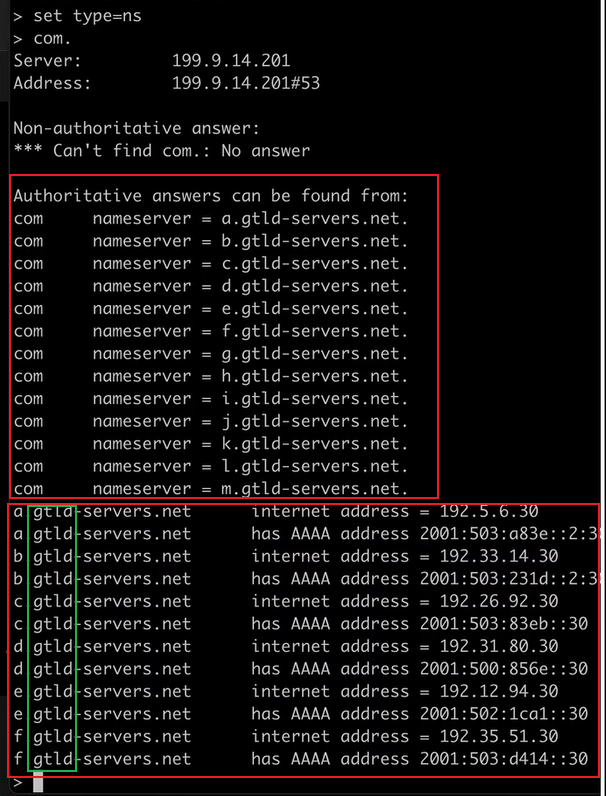

此次为非权威答复，因为根服务器知道com域名服务器的地址，于是我们直接与该com域名服务器对话，输入server 199.14.201，即刚刚b根服务器的地址，设置type等于ns，输入com.，即向域名服务器咨询com域名服务器的地址，很快得到了结果。

这里有一堆域名服务器，但此次为权威响应，因为由根服务器直接负责com域名。回答部分，顶部是服务器的域名，底部是域名对应的IPv4和IPv6地址。特别要注意的是，这里的gtld表示generic top level domain，即通用顶级域名，属于顶级域名TLD中最常见的一种。既然知道这么多com域名服务器的地址，可以选择一个，仍选b，记录下IPv4地址192.33.14.30。

于是直接与该B通用顶级域名服务器通话，输入server 192.33.14.30，即刚刚的顶级域名地址，设置type等于ns，输入bilibili.com，即向顶级域名服务器咨询bilibili.com域名服务器的地址。点击回车后，代码迅速呈现，可以看到bilibili.com的域名服务器有两个，一个是ns3，另一个是ns4，这两个域名服务器由DNS平台提供服务，各自对应多个IP地址。此次无其他选择，随便选一个，记录下IP地址129.211.176.212。

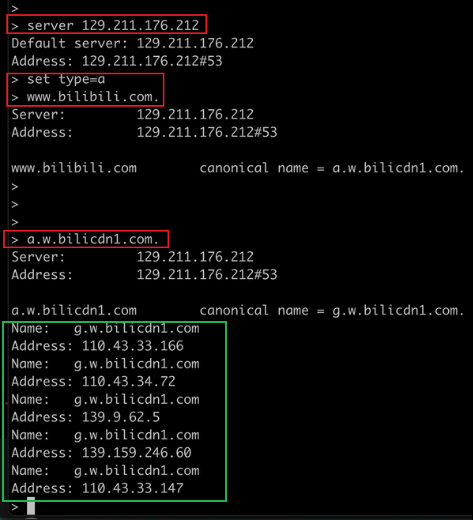

于是直接与该权威域名服务器对话，输入server 129.211.176.212，即刚刚记录的地址，设置type等于a，输入www.bilibili.com，即向权威域名服务器咨询www.bilibili.com域名服务器的IPv4地址。回车后，看到一条结果，其中的canonical name常用于域名跳转。这意味着www.bilibili.com会跳转到a.w.bdcdne.com，这个a开头的域名地址是一个CDN，即内容分发网络。因此，必须得到其IP地址，直接输入该CDN的地址。

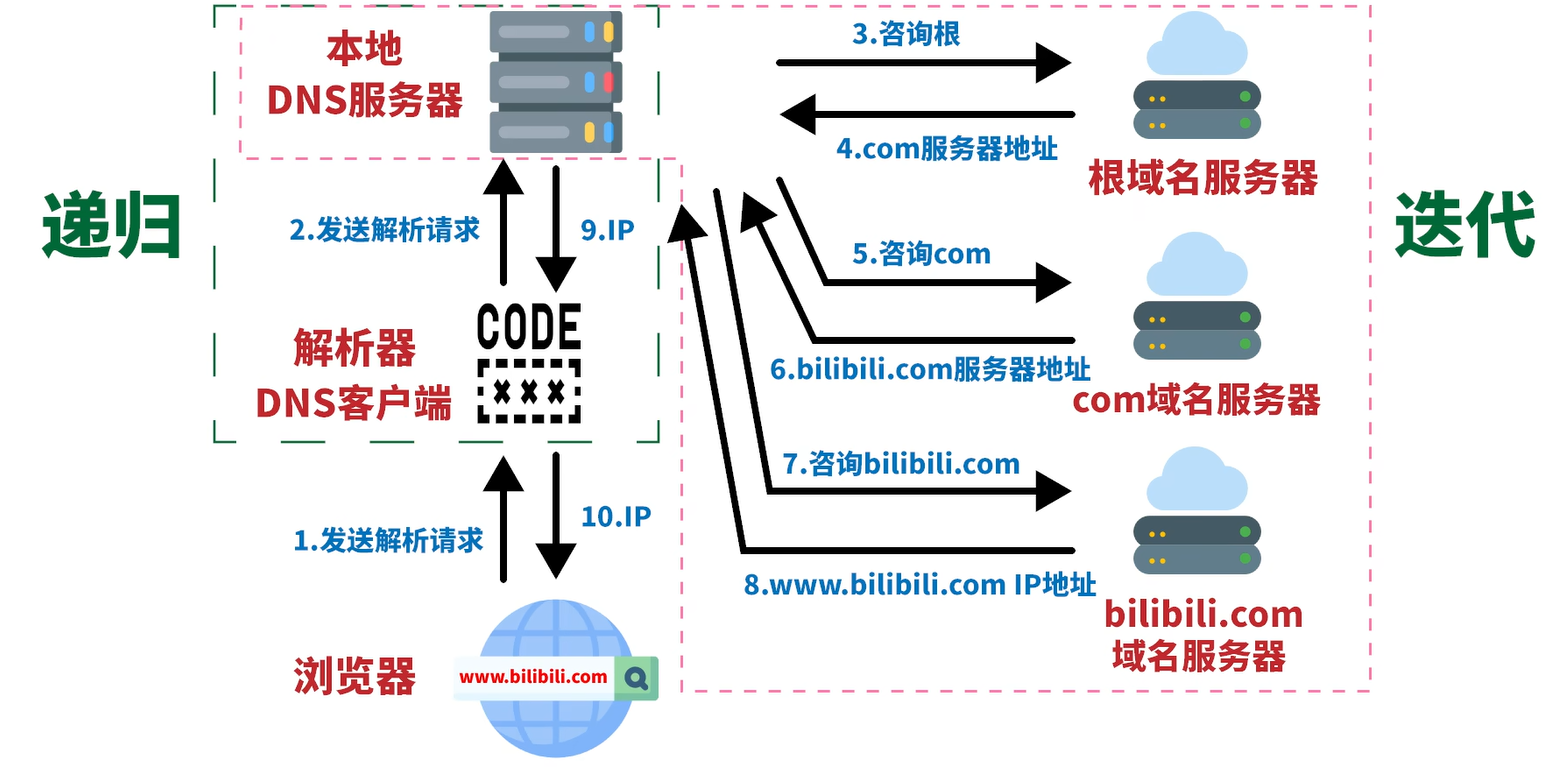

白驹过隙之间，我们得到了结果，CDN域名返回了几个IP地址，这就是我们需要的东西。本地DNS服务器得到这个地址后，会返回给解析器。当然，一般还会把地址缓存起来。解析器接着把地址给浏览器，浏览器就可以通过这个IP地址去进行网页的连接了，这就是整个解析过程。要注意的是，解析器与本地DNS服务器之间用的是递归方式，即发送数据后最终返回结果。

而本地DNS服务器和三层服务器之间用的是迭代方式，即第一步得到什么，第二步接着进行第三步步。大家要注意两者的区别。

五、在浏览器输入URL回车之后的过程

上网的第一步是输入网址，将已知的网址输入到浏览器的搜索栏。

我们在浏览器输入的url实际上并不能直接找到服务器的地址，这些由字母组成的url只是方便记忆。实际上，每个网址都有相应的ip地址，ip地址由数字组成，不方便记忆。

因此，我们需要进行dns解析，将url地址解析为ip地址，这一过程称为dns解析。

dns是一个数据库，记录了许多url和对应的ip地址，这样大家就可以根据dns查找到对应的ip地址。有了ip地址，我们就可以在互联网上找到指定的服务器

虽然我们知道具体的ip地址，但在正式发送数据之前，还是得建立tcp连接。

可能有人疑惑，为什么需要建立tcp连接？建立tcp连接就是在发送数据之前建立客户端和服务端之间的通道。建立通道后，就可以在这个通道里发送数据了。

大家都在这个通道里发送数据，这样数据就不容易发生错乱。于是就有了建立通道前的三次握手：客户端发送数据包来表示请求连接，服务器响应数据包来表示同意建立链接，客户端再发送数据包来表示成功连接。

当我们和服务器建立连接后，浏览器会发送HTTP请求报文给服务器。报文格式由请求行、请求头部空行和请求数据组成。

请求行包含请求方法、请求地址和HTTP协议版本。

请求头部包含关于浏览器的信息，由键值对组成，一行一对，直到遇到空行表示请求头部结束。

最后为请求数据，具体说明我们需要什么数据以及以何种形式获取数据。

如果用表格形式来看，当服务器收到HTTP请求报文后，会处理请求报文并做出响应。响应报文与请求报文相似，格式由状态行、响应头部空行和响应数据组成。

状态行最重要的是那三位数字，如常见的404 Not Found表示资源未找到的错误，另外最常见的是200表示请求成功。

响应头部由键值对组成，一行一对，直到遇到空行表示响应头部结束。

最后是响应数据。

浏览器接收服务器的响应后，页面开始渲染，即解析接收到的HTML、CSS和JavaScript等文件。

有了这些前端文件，用户就可以在前端看到页面内容，即在浏览器中看到内容。这就是浏览器输入URL并回车后发生的事情。

六、TCP详解、HTTP&HTTPS见其他文档

七、HTTP状态码

接下来开始学习，状态码有几百个，但常用的码只有十几个。

首先，要知道状态码的分类，如1xx、2xx、3xx、4xx、5xx，状态码很有规律，通常是三个数字加一段字。

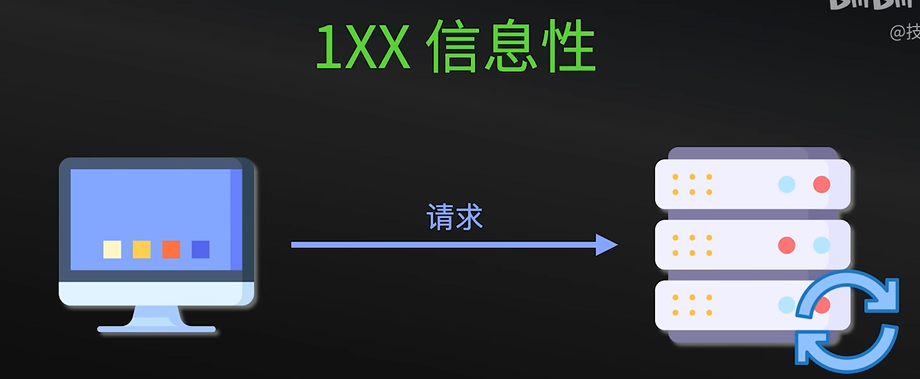

1表示信息性，表示接收的请求还在处理中。以1开头的状态码虽然很少用在请求中，但依旧挺好。

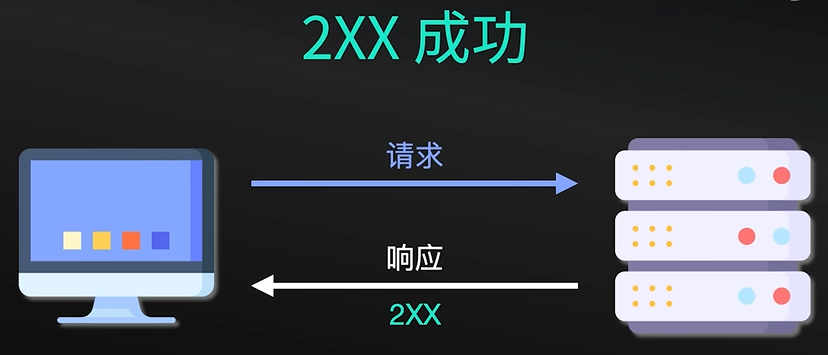

2开头的状态码表示成功。

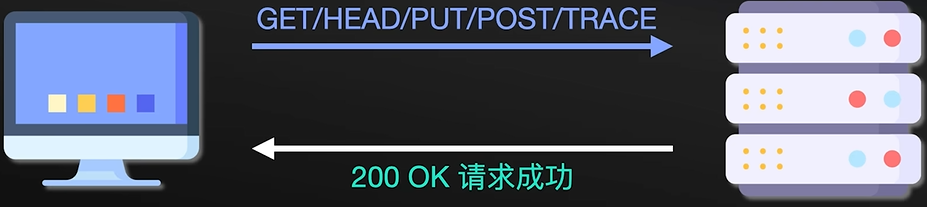

请求方法有很多种（Get/Put/Post/Head/Trace），不管使用哪一种，只要请求没问题，200状态码就直接甩给你。

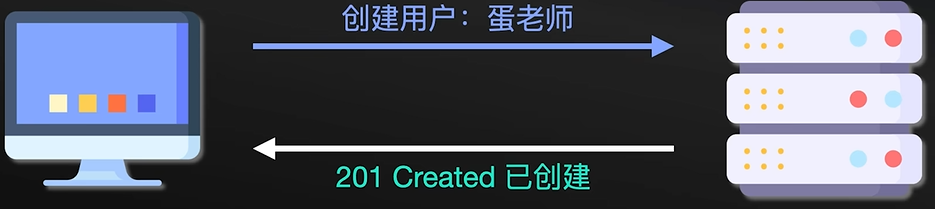

听说要创建用户，服务器该怎么表示呢？201我们走起来，Post and Put我欢迎你来。

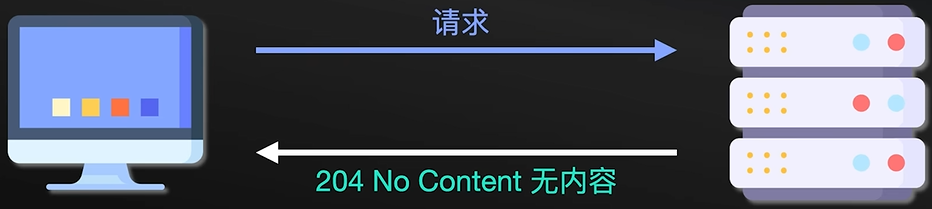

没有内容返回给客户端，204状态码表示无内容。

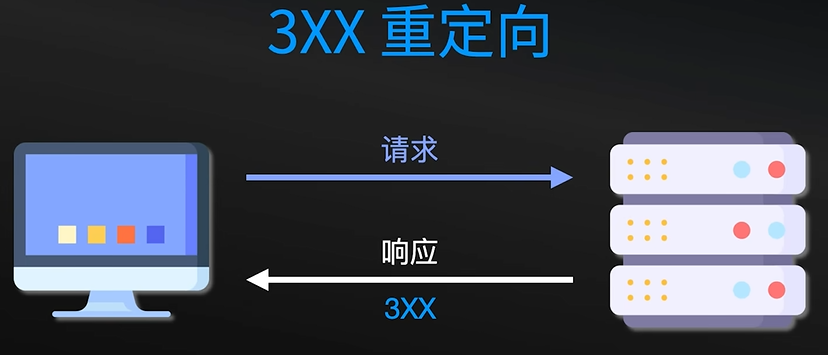

资源现在不在了，已被移去其他地方，服务器说不用担心，数字3让你很安心。

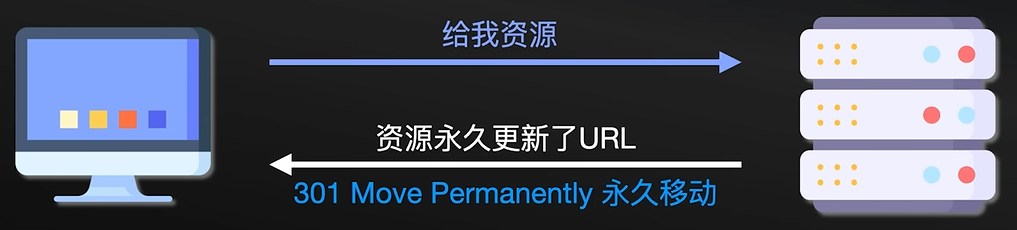

旧的地址也不好使了，给你一个新地址，301让你重定向，这是资源的新方向。

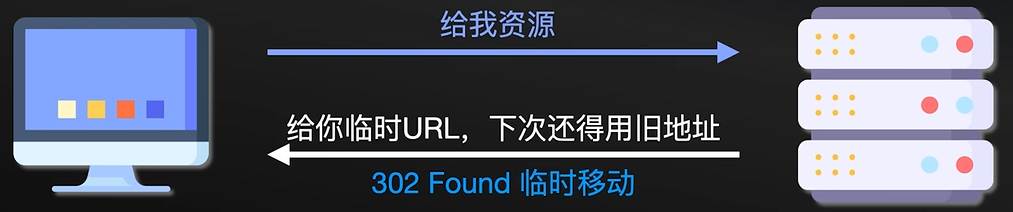

如果今天资源在这里，明天又转移了，就给出临时地址302。

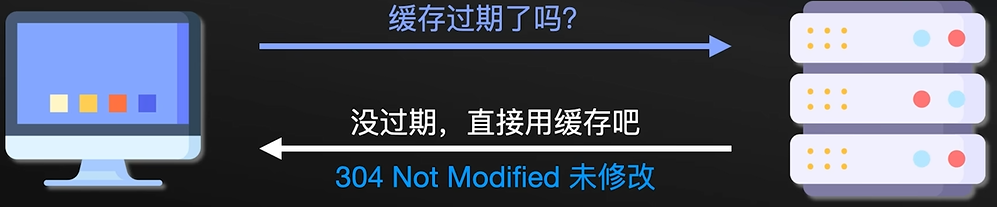

看到有条件请求，检查缓存时间轴，304不用再下载，服务器资源没修改。

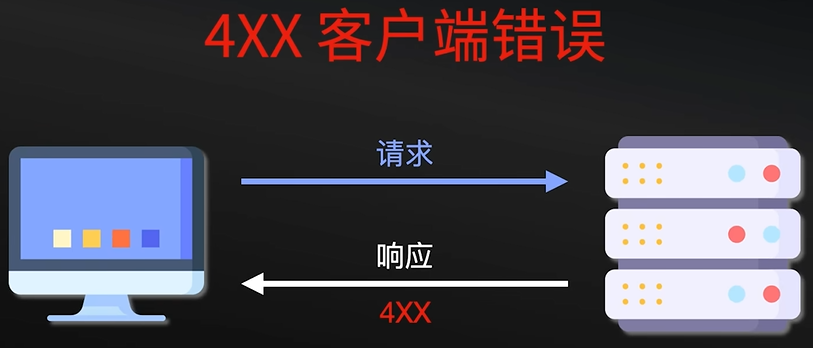

4开头表示客户端出错。

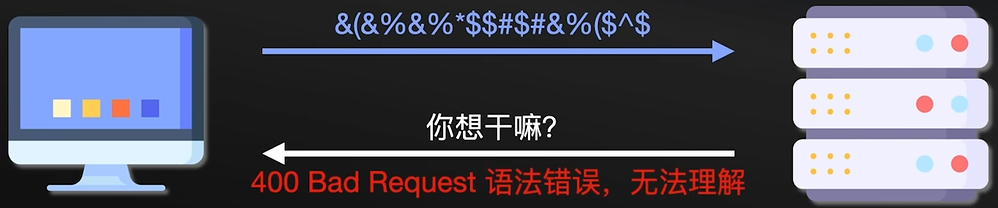

请求语法错误，返回400状态码。

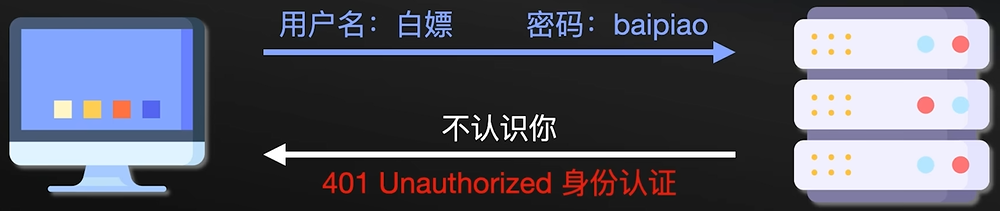

数据库查无此人，返回401状态码。

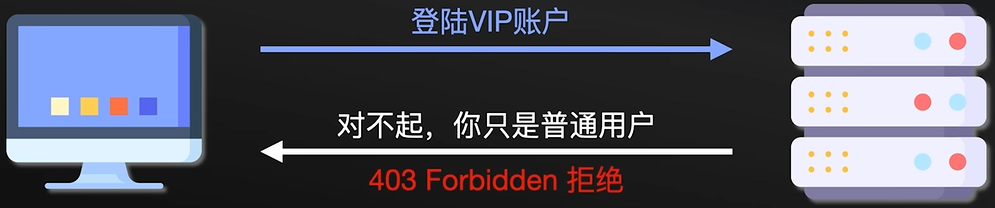

虽然知道你是谁，但没权限，我管理谁，返回403状态码。

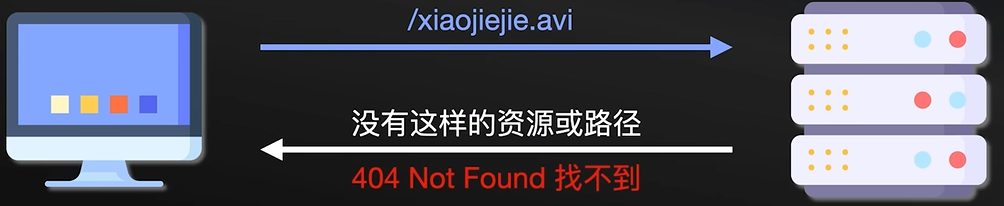

地址是不是写错了，或者资源已经不在了，反正我就是没找到，返回404状态码。

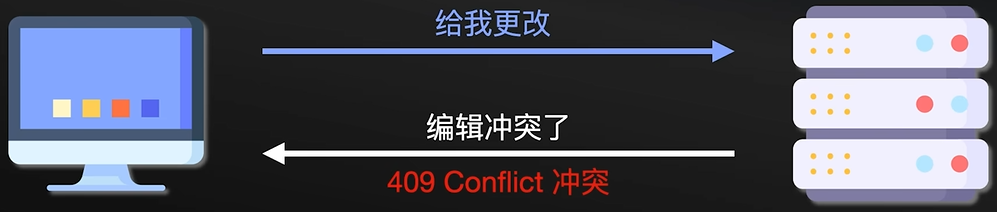

409冲突问题，新老版本记得对齐。

5开头是服务器报错。

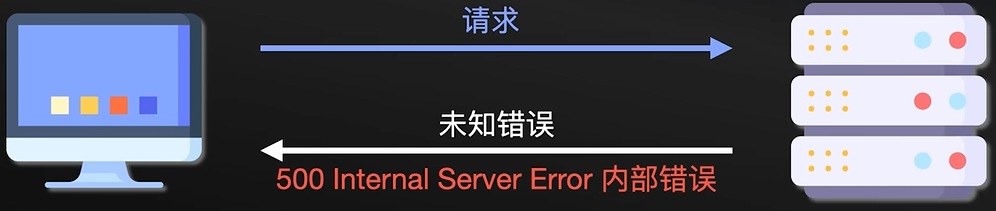

可能是代码出错了，可能是数据库出错了，未知错误，先返回500状态码随便应付。

代理网关夹心饼，响应还得往上领，502状态码不是什么胶水，而是我上游正在水。

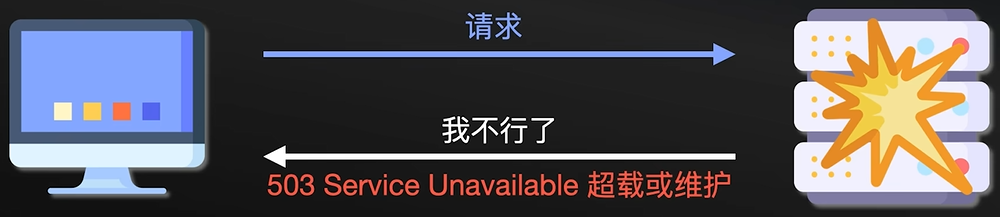

服务器还没准备好，负荷超载运行不了，503我宕机了，反正你是访问不了。

八、DHCP原理与握手过程

若访问网络，最基础的条件是拥有一个IP地址。但究竟是谁给我们分配IP地址的呢？

有人可能会认为这是废话，运营商会分配IP地址。

但若用WiFi连接网络，为何只需输入WiFi密码即可上网？其实起作用的是DHCP。

试想，若完全手动配置上网信息，需自行填写IP地址、子网掩码、网关地址和DNS服务地址。若家里来了客人，让客人手动配置这些以联网，简直是一场灾难。

网络管理员还需确保一个IP地址仅供一台设备使用，否则会发生冲突。这种配置IP地址的方式是静态的，适合长期使用。一般来说，固定设备如打印机、服务器等需要这样的静态IP地址，但这种分配方式不太适合大部分家庭和公共场所。

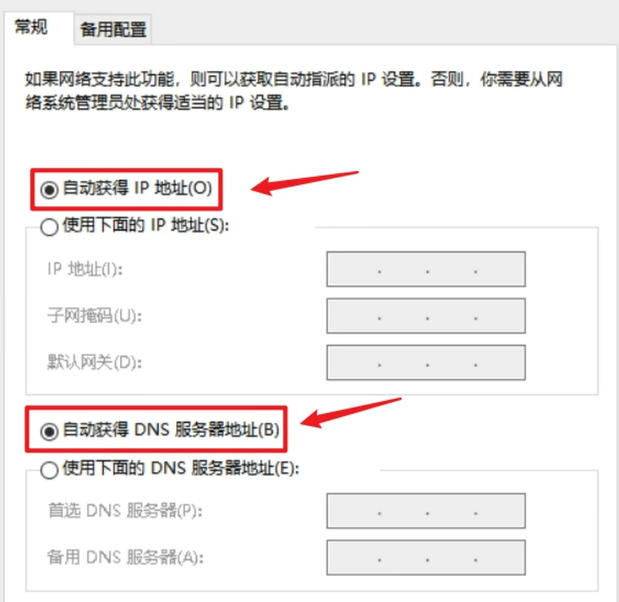

因此，DHCP这种分配IP地址的方式变得尤为重要。无论是有线还是无线连接网络，只要确保使用自动获取IP地址的方式，DHCP服务器通常会分配IP地址、子网掩码、网关地址和DNS。设备获取这些配置信息后，会自动配置，然后可以上网。这种动态方式对应着DHCP里的“D”，即Dynamic。

当然，DHCP也可以分配静态地址。我们等会再说。

获取的信息不仅限于IP地址，还可以有其他上网配置信息，这对应着DHCP里的“C”，即Configuration。

说到这里，大家可能有个疑惑：DHCP服务器应该长成什么样？为何我家没有这样的东西？

实际上，DHCP服务器不一定要是长得黑黑长长的东西。大部分人能见到的DHCP服务器，正是路由器或光猫。换句话说，若知道路由器的管理密码，也可以进行一些额外配置。若突然需要增加很多上网设备，可以在路由器的DHCP设置里增大地址池的范围，这样设备在获取IP时，DHCP服务器就可以提供更多的IP地址。

不过，大家可能又有疑问了：在DHCP里真的可以这样设置吗？运营商不就给了我很多IP地址吗？

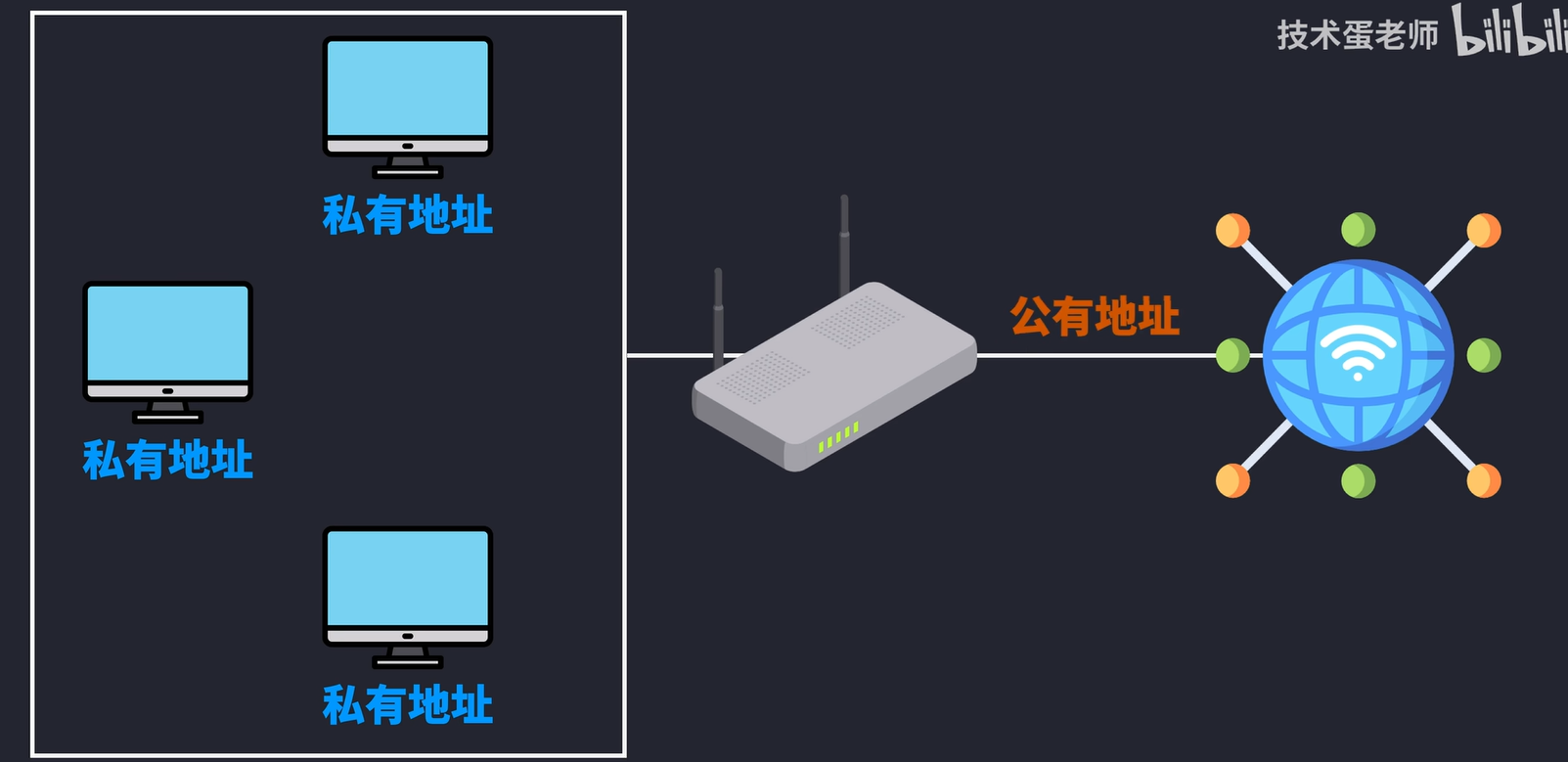

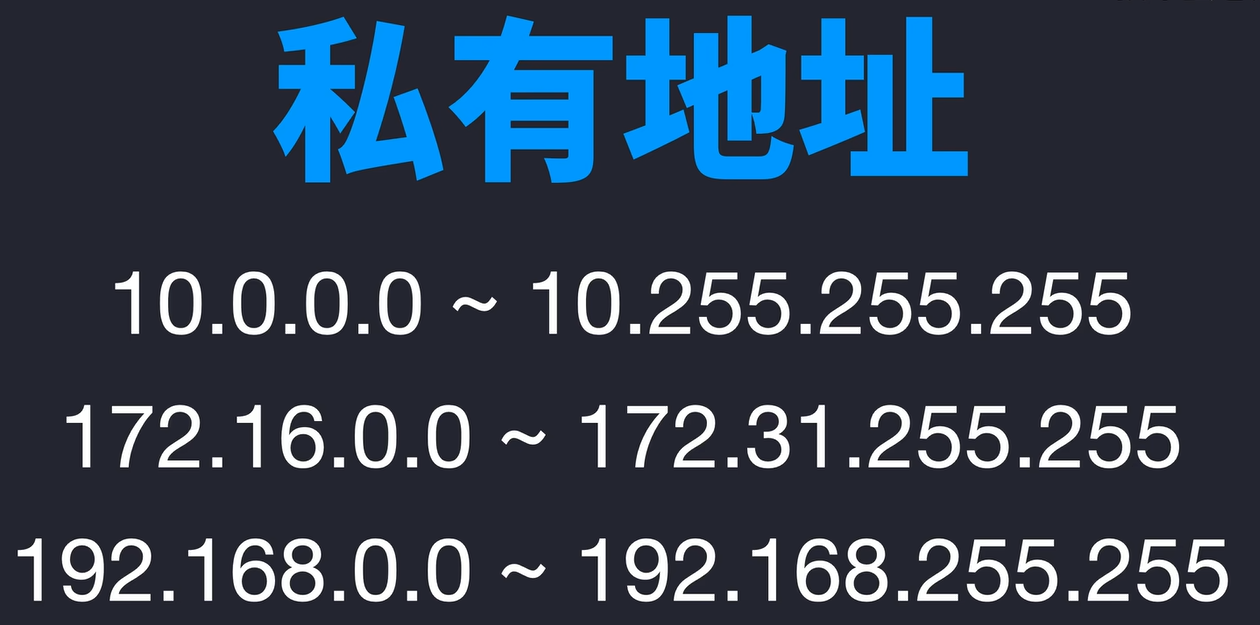

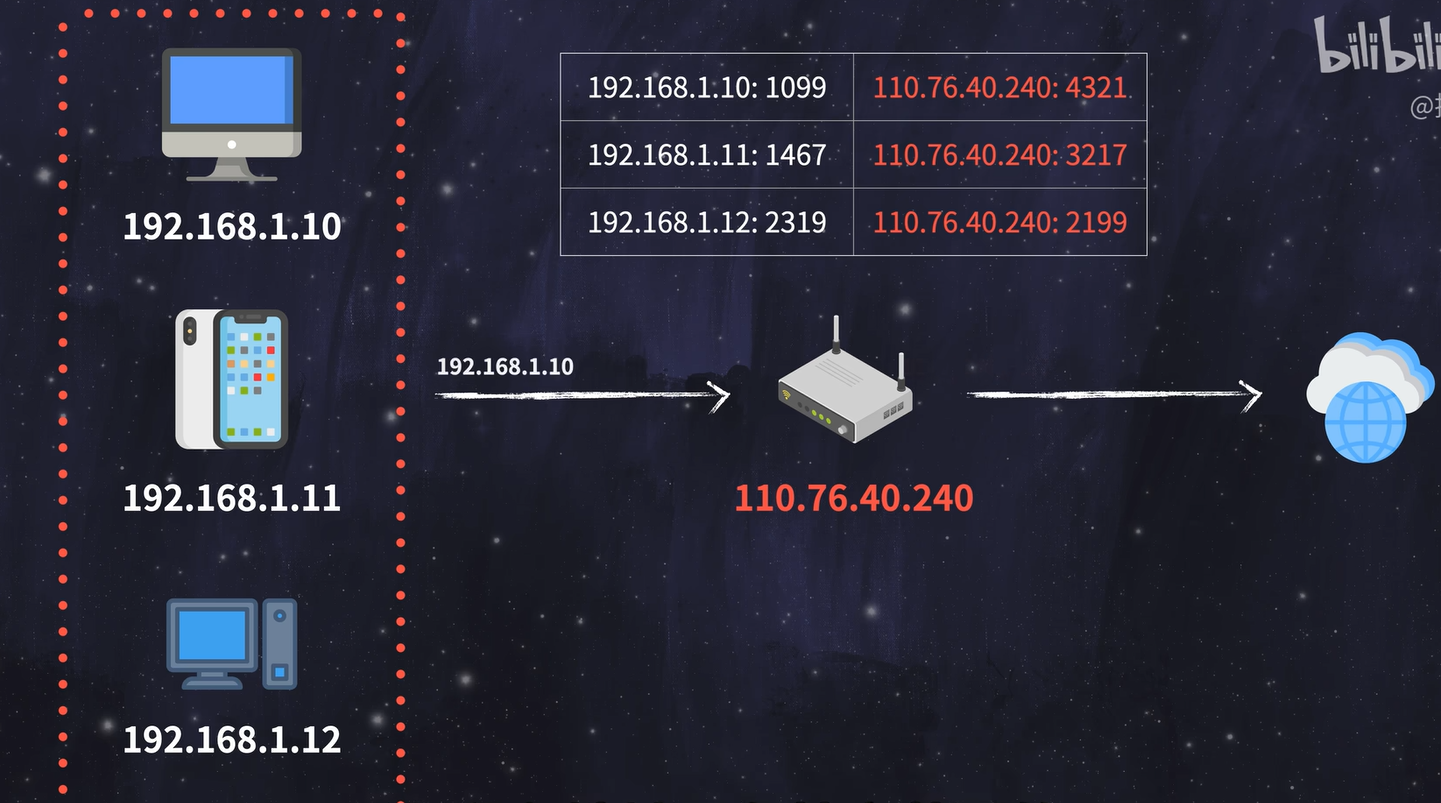

想得美。一般来说，在路由器里获取的IP地址都是私有地址，私有地址有固定范围，但已经足够多来分配使用。这些私有地址仅在局域网内使用，最终在因特网内传输需转成公有地址。

地址池范围可以增大，也可以缩小，但操作要谨慎，因为DHCP分配出去的IP地址有租期。

若给一台设备分配了一个租期为七天的IP地址，这台设备即使只使用IP地址一天，在没有额外操作的前提下，其他设备在到期前都不能用这个IP地址。

若要实现静态地址分配，可以把租期设置为infinite，就相当于没有期限了。不过要谨慎进行这样的设置。

另外，如果网络中有一些地址专门用于服务器或其他用途，不希望这些地址被动态分配，那么在配置DHCP地址池时，可以排除这些地址，或将特定的IP地址保留给对应的MAC地址的设备使用。

接下来，我们来看看DHCP具体是如何工作的。

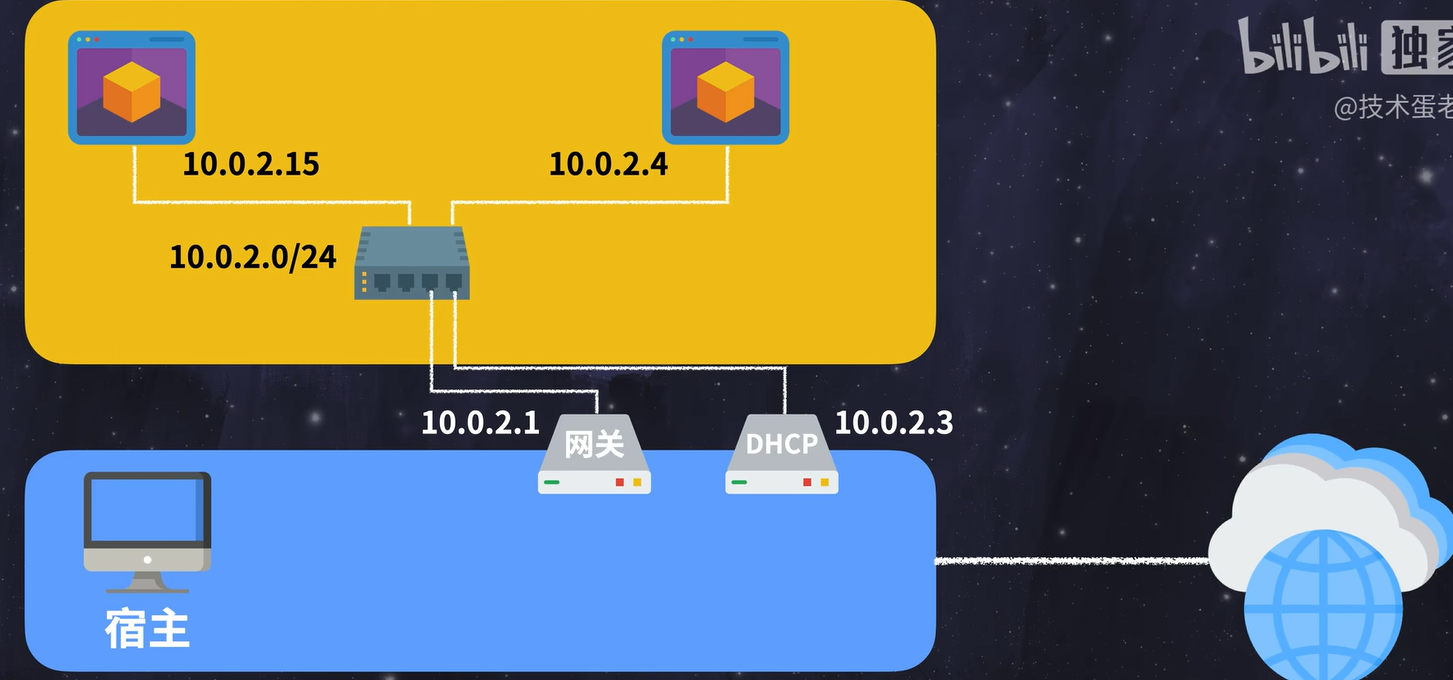

假设网络中有两台设备和一台路由器，从网络结构来看，它们都处于同一个局域网中。

现在，一台新设备想要上网，当设备插入网线并设置自动获取IP地址时，这台设备实际上没有任何信息。

虽然从网线来看，我们知道路由器是DHCP服务器，但新设备并不知道哪个是DHCP服务器，因此新设备需要进行DHCP discover，即发现DHCP服务器的存在。

DHCP discover这一步，必须要发送数据出去。那么，具体发送什么类型的数据呢？

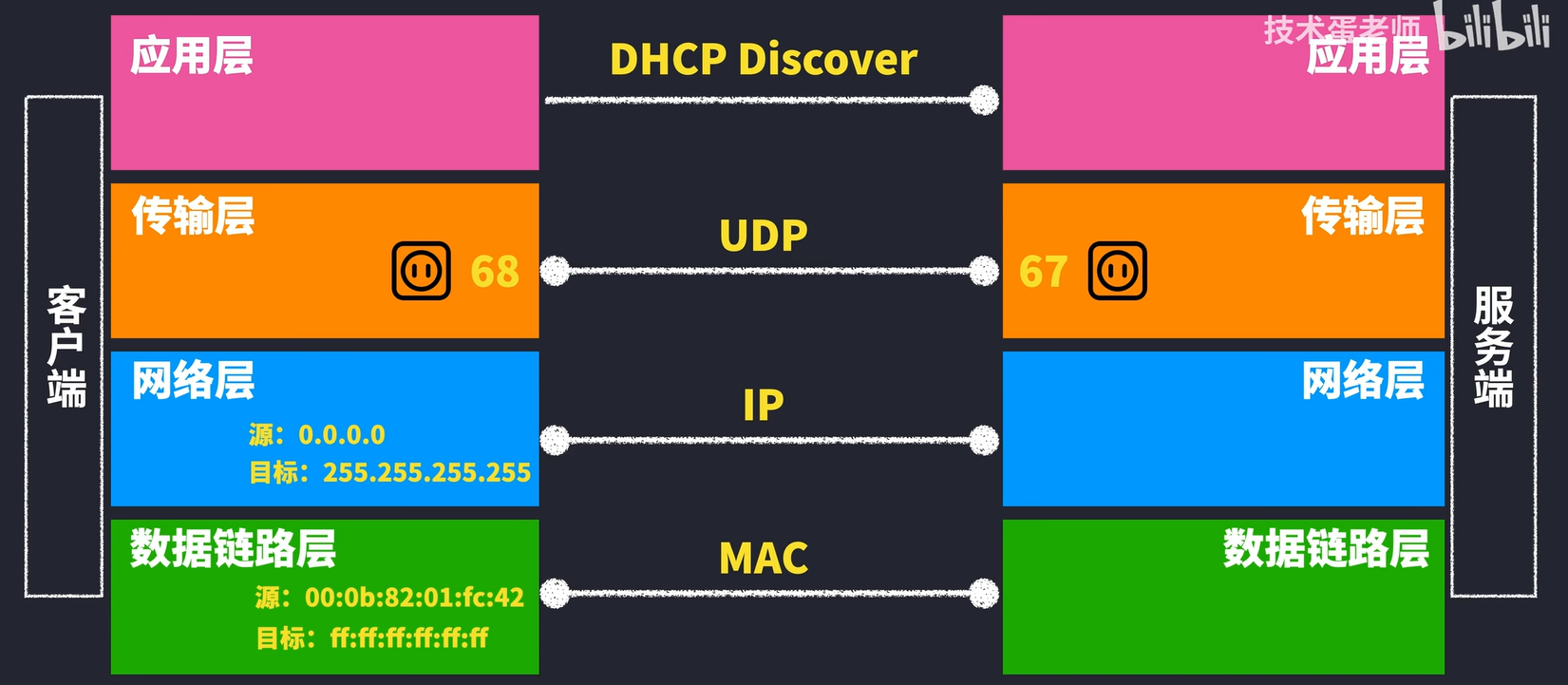

从网络模型来看，DHCP处于应用层，也就是说，DHCP discover实际上是应用层报文。既然基于最上层，那么网络模型下层的信息是一定要有的，毕竟不存在没有底层基础的空中楼阁。

DHCP在传输层使用的是UDP协议，传输层的一个重要信息是端口，其中客户端使用68端口，服务端使用67端口。

在网络层，数据包最基本的要有源IP地址和目的IP地址，但这里就遇到了问题。因为新设备本来就是要索取IP地址，根本就没有自己的IP地址，而且新设备本来就是要寻找DHCP服务器地址，目的IP地址更不知道怎么填。

还好，IP地址里有两个特殊的地址，以IPv4为例，如果不知道自己的IP地址，可以填写0.0.0.0；如果不知道目标IP地址，可以填写255.255.255.255。填写这些地址就会进行广播，当然，广播不会在整个互联网里传播，只会在本地进行传播。

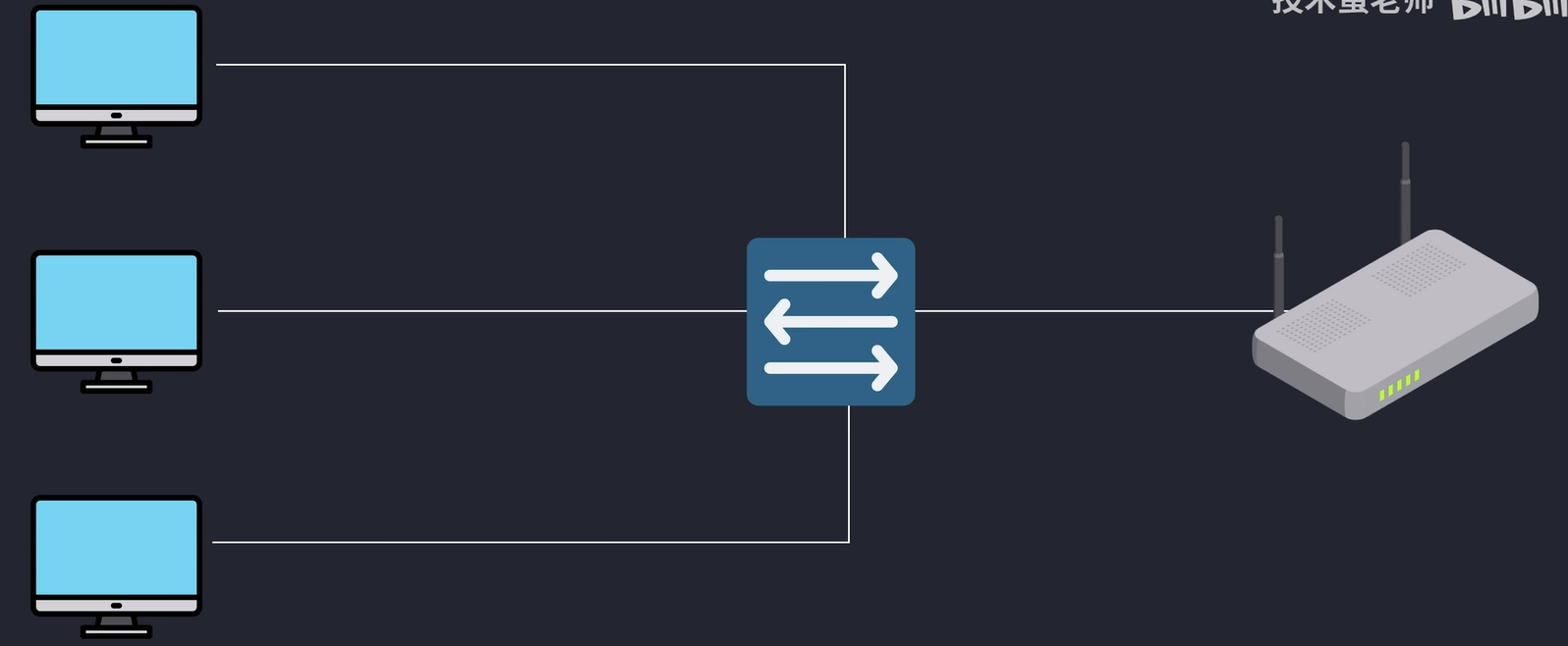

但这里看着不像在广播，假设此时在路由器前加了一台二层交换机，交换机在收到广播的数据包以后，会转发给其他设备。

当然，大部分家庭都不会加一台交换机。而且，路由器在收到广播的数据包以后，默认不进行转发，只有路由器独享了，不会打扰别的设备。

接下来，数据链路层最重要的是MAC物理地址，也需要源和目标MAC地址。新设备有自己的源MAC地址，但目标的MAC地址是不知道的，因此这里和IP地址是同样的道理，填写MAC广播地址。

DHCP discover这一步的设计很简单，一开始也没有考虑安全问题。如果有不法分子一直进行discover，是有可能把地址池给占用完，导致正常用户无法上网。

DHCP discover步骤完成后，若网络中有DHCP服务器存在，则会进行处理，即进行DHCP offer步骤。DHCP会提供上网所需的配置信息，包括IP地址、子网掩码、网关地址和DNS地址。

通常，家庭中的网关DHCP和DNS地址由路由器承担。此外，此步骤还有两个重要信息：IP地址租期到期之前需续租，且会提供续租时间。

传输层仍使用UDP协议，但源和目标端口号颠倒，因为此次是服务端发送给客户端。

网络层中，原IP地址易于理解，因为路由器有其IP地址，且在此步骤中路由器会初次提供IP地址。因此，源和目标IP地址均可填写在数据包上。

数据链路层中，原MAC地址为路由器的，目标MAC地址即新设备提供的。

那么到此DHCP工作已完成了吗？

但此处可能出现多种情况，例如，若局域网中有两台DHCP服务器，它们同时提供offer，新设备只能选择一个，否则不合理。

因此，进入下一步DHCP request，即选择并正式进行请求。

由于上一步DHCP服务器已提供IP地址，若确定使用该IP地址，则需在报文中说明这个IP地址。

由于新设备尚未完全允许使用此IP地址，因此在网络层中仍使用0.0.0.0作为原IP地址，目标IP地址仍为广播地址。

这也是许多同学的疑惑：新设备已收到DHCP服务器提供的配置信息，单播发送给DHCP服务器就好了，为何仍使用广播地址？

实际上，网络中可能存在其他DHCP服务器，因此使用广播可以告知所有设备已选择哪个服务器。

同理，数据链路层的MAC地址与discover阶段相同。若DHCP服务器收到新设备发来的dhcp request，则会发送dhcp ack确认新设备可以使用IP地址。此步骤的所有数据信息基本与dhcp offer相同。

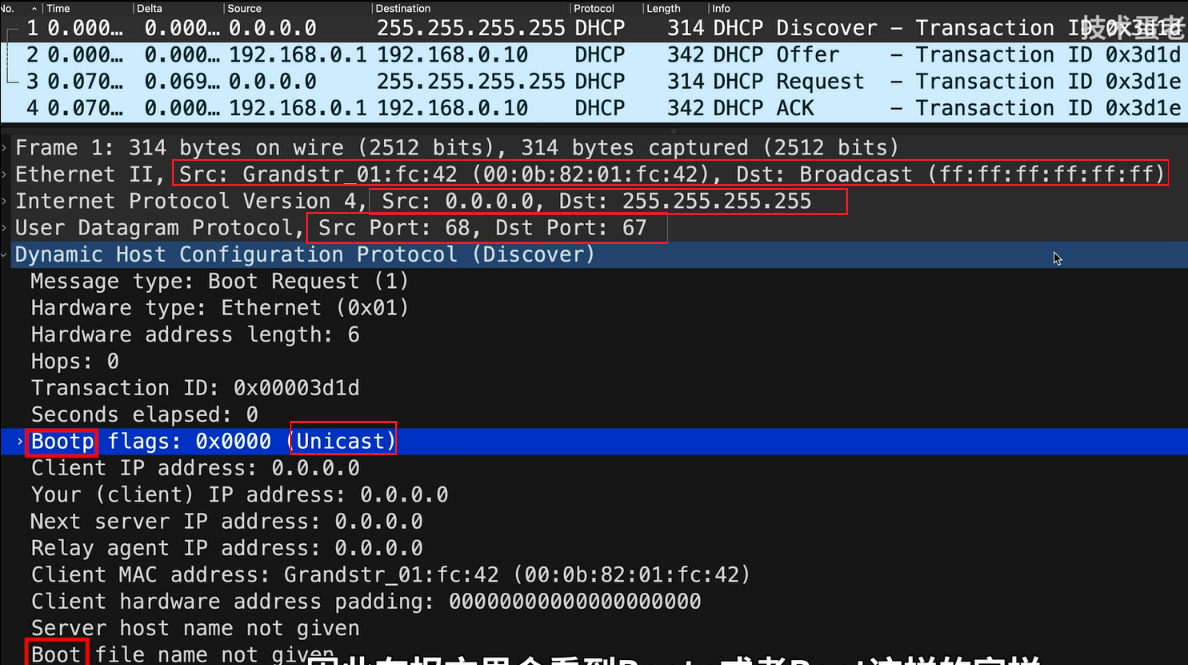

现在，新设备可以开始上网。为验证大家是否真正理解DHCP的原理，下面展示实际的抓包信息。

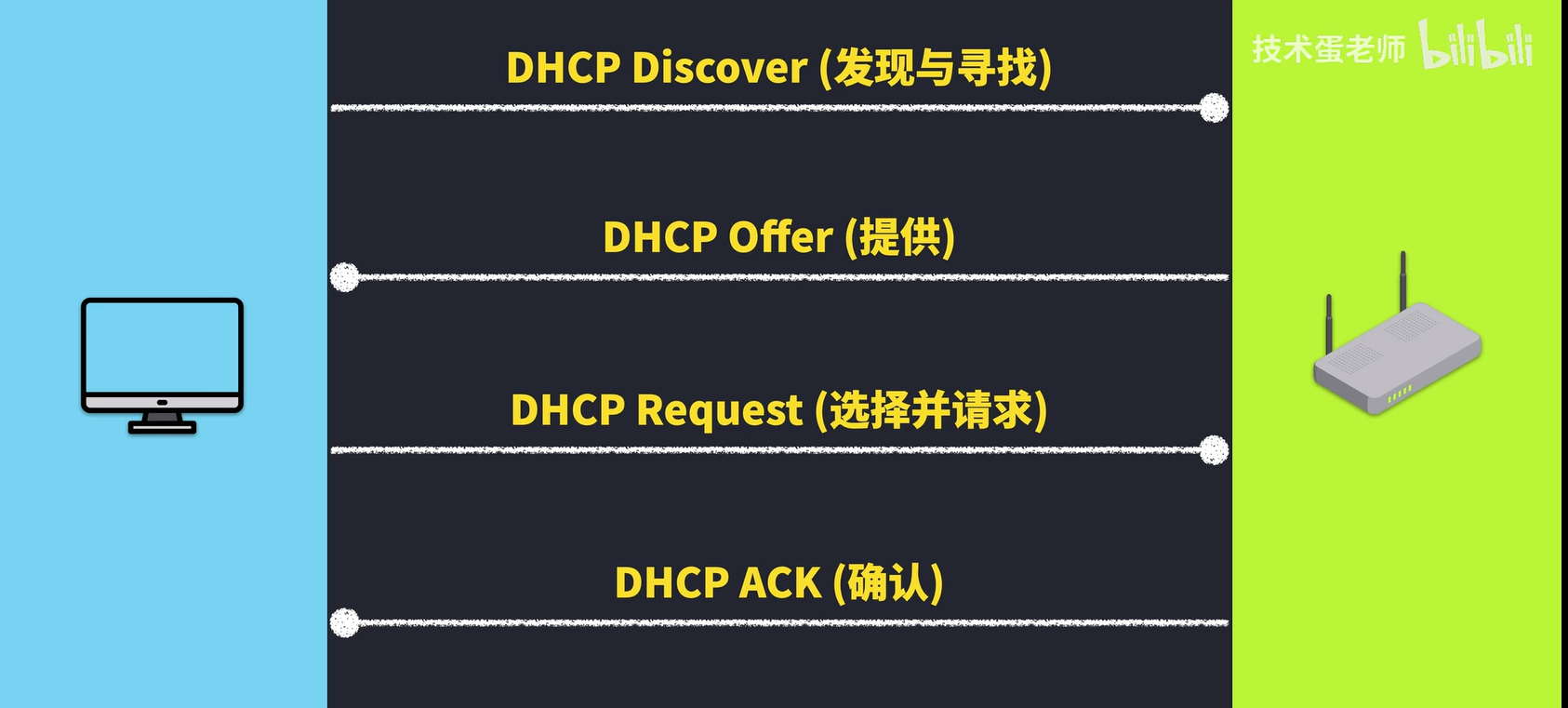

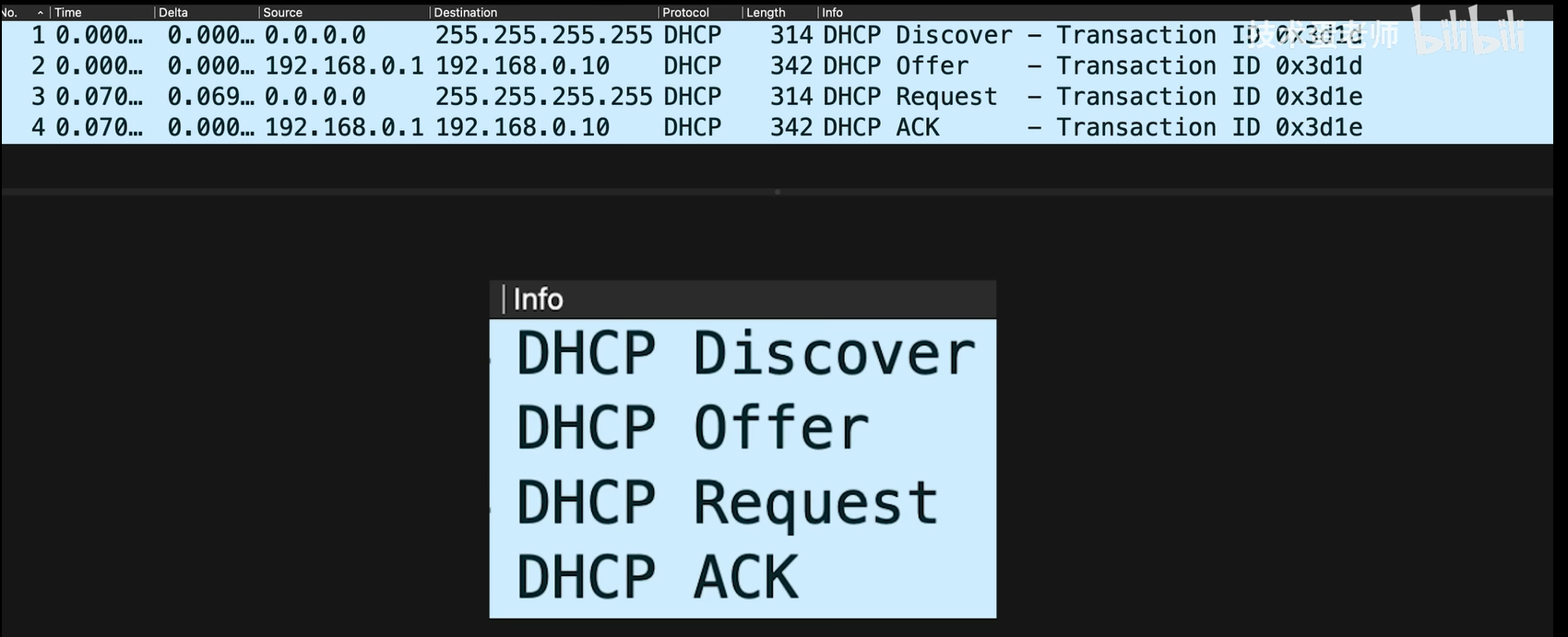

首先，映入眼帘的是DHCP握手的四个步骤：discover、offer、request和ack。

我们先来看第一步，discover。

新设备想要租用IP地址，但不知道谁是DHCP服务器，因此从0.0.0.0发送，并用255.255.255.255进行广播，MAC地址为新设备的地址作为原地址，并使用MAC的广播地址作为目标地址。传输层使用UDP从68端口发送到67端口。信息较多的是应用层，此处出现一个特殊的ID值——transaction id。这个ID值由客户端提供，是一个随机数。若有其他设备也在进行DHCP交互，transaction id有助于更好地判断请求属于哪个设备。

另外，因为DHCP是基于Bootstrap Protocol发展出来的，因此在报文里会看到bootp或者boot这样的字样。这里bootp flags设置为Unicast的意思是服务器可以单播发送给新设备，即不用广播进行发送。因此，在DHCP offers这一步就能看到没有使用广播地址，下面多处填写0.0.0.0，道理很简单，因为新设备没有MAC地址。这里重点是option选项里面，我们看请求IP地址。这里虽然写的是0.0.0.0，但实际中很可能写的是旧的IP地址，因为设备之前用过的IP地址，还想继续使用。因此，可能会显示旧的IP地址。选项里重要的还有参数请求列表，客户端想要什么信息可以一次性在这里说明，但是DHCP服务器并不一定会全部提供。

接下来我们看DHCP offer，因为DHCP服务器已经指定了一个IP地址给新设备，而且上一步已经说了可以使用单播，因此IP地址这里就单对单进行发送。但是注意了，实际上服务器是有能力用广播的形式发送DHCP offer的。我们回到报文里，这一次your client ip address就填写好了，也就是服务器给客户的IP地址。next server ip address这里会让很多人糊涂，因为客户端并不是只能找一个DHCP服务器，还可以找第二个服务器。但是一般家庭都只有一个路由器，因此这里也不会有其他地址了，会填写当前路由器的地址。另外，也不是每个网络都有中继代理，除非DHCP服务器和客户端不在同一个网段，此时就需要配置DHCP中继了。但一般家庭都是一个路由器管理多台设备，因此这里写0.0.0.0。接下来的还是一样，要看option选项，这些是服务器提供的信息。子网掩码、IP地址、租期和续租时间等等。客户端向服务器请求这些信息，但服务器并没有全部提供，这是很多同学忽略的细节。

接下来就是DHCP request这一步的报文信息，和DHCP discover非常相似，基本上就是复制粘贴。但是在option选项这里有一个重点，客户端会说明自己选择好的DHCP服务器。一般来说会选择第一个收到其报文的DHCP服务器。而且大家可以看到这一步用了广播地址，如果其他DHCP服务器收到后也知道客户端选择的是不是自己。参数请求列表这里一般还是会把之前的请求信息复制过来。DHCP服务器上一步如果没有提供客户端想要的信息，客户端依旧想要得到这些信息，因此还是可以写上继续请求的。

最后一步是DHCP ack，更简单了，意思就是确认IP地址，允许给客户使用了。这个报文和DHCP offer一样，可以单播或者广播。现在你就知道DHCP的基本原理了。

九、VPN技术原理

办公离不开手机和电脑，国内大多数公司使用微信和QQ办公，国外很多公司则选择VPN。说到VPN，大家会想到科学上网，其实VPN是用来远程办公的。

据了解，最早的VPN出现在1996年，当时互联网不如现在发达。HTTPS在2000年才编入RFC，96年时很多人上网使用HTTP协议。HTTP协议的主要缺点是明文传输，未对数据进行加密。

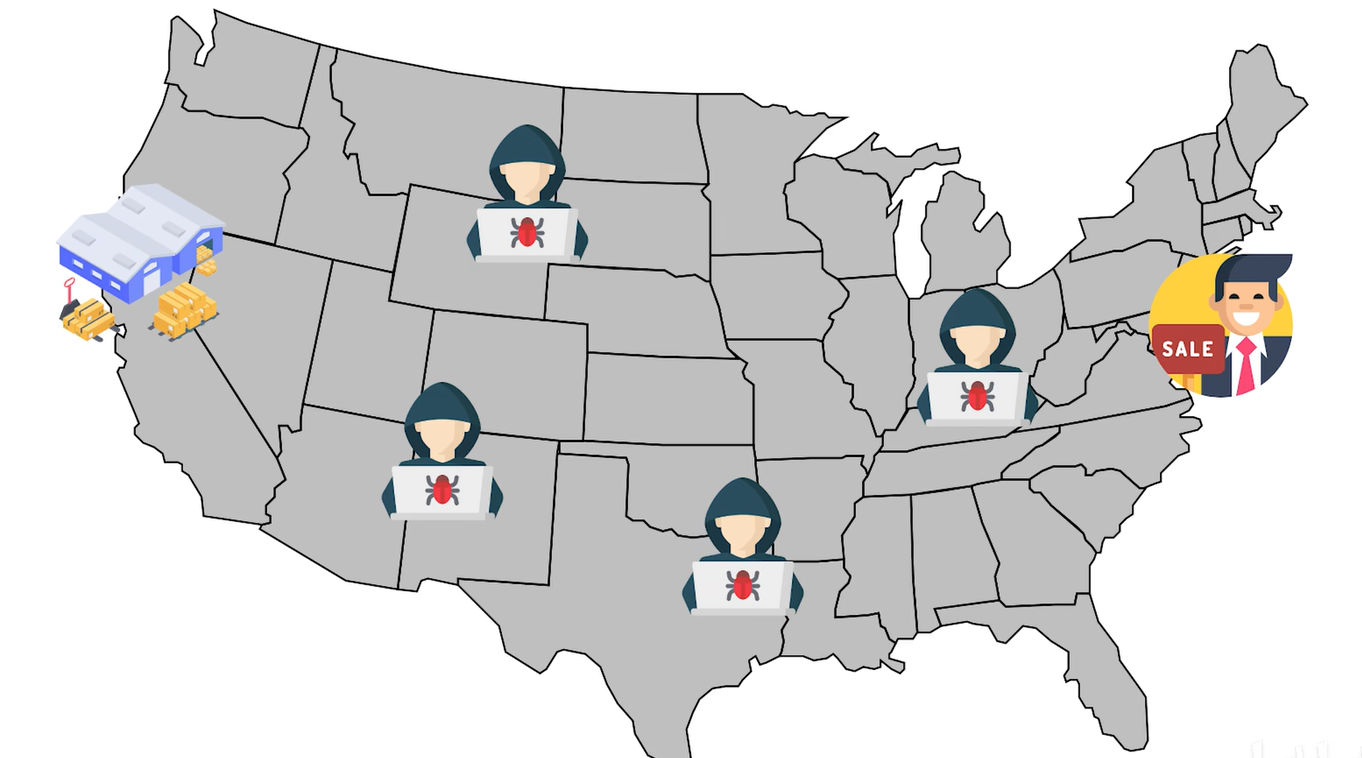

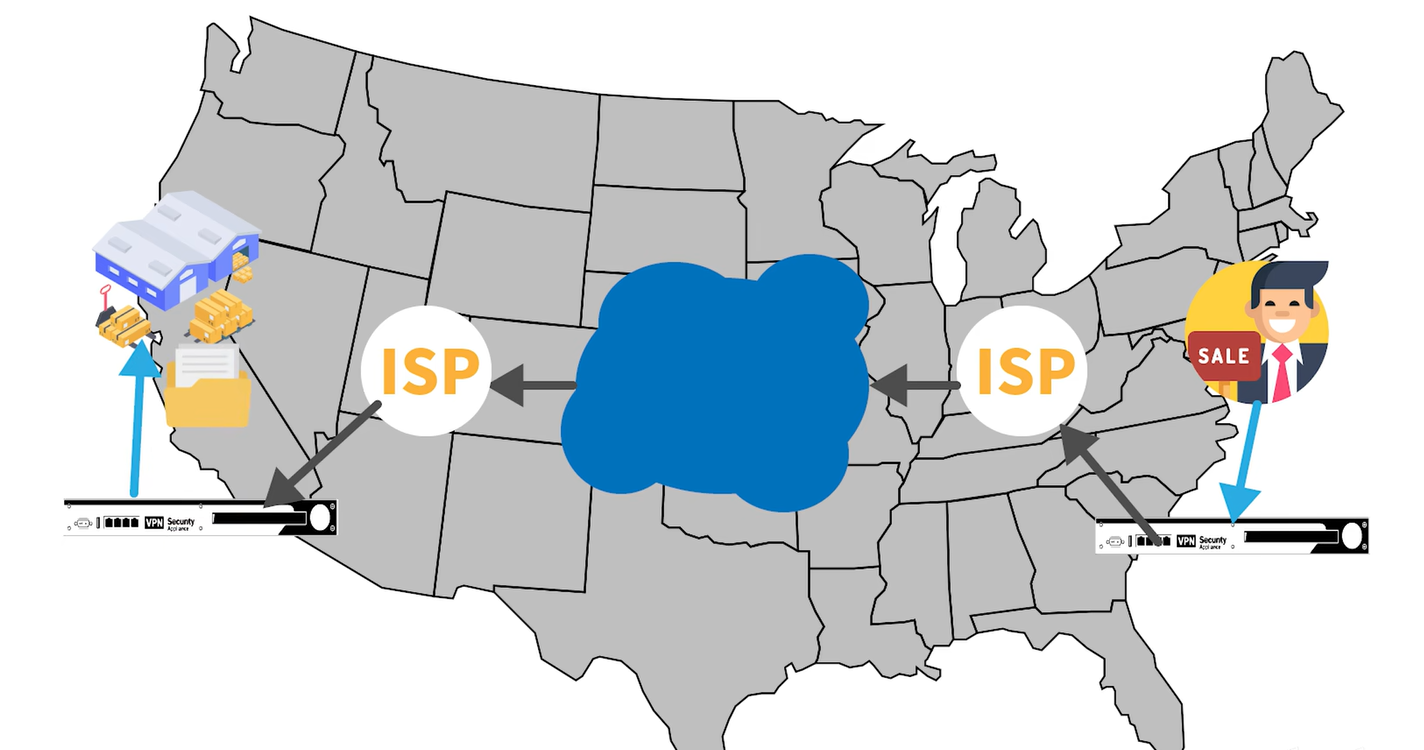

这对大公司来说是个问题，例如公司业务部在东边，仓库在西边，客户在东边下单购买商品，需将购物信息发送到西边的仓库。若通过互联网发送，数据经过谁的手都不知道。且数据未加密，更易被中间人获取客户购买信息。

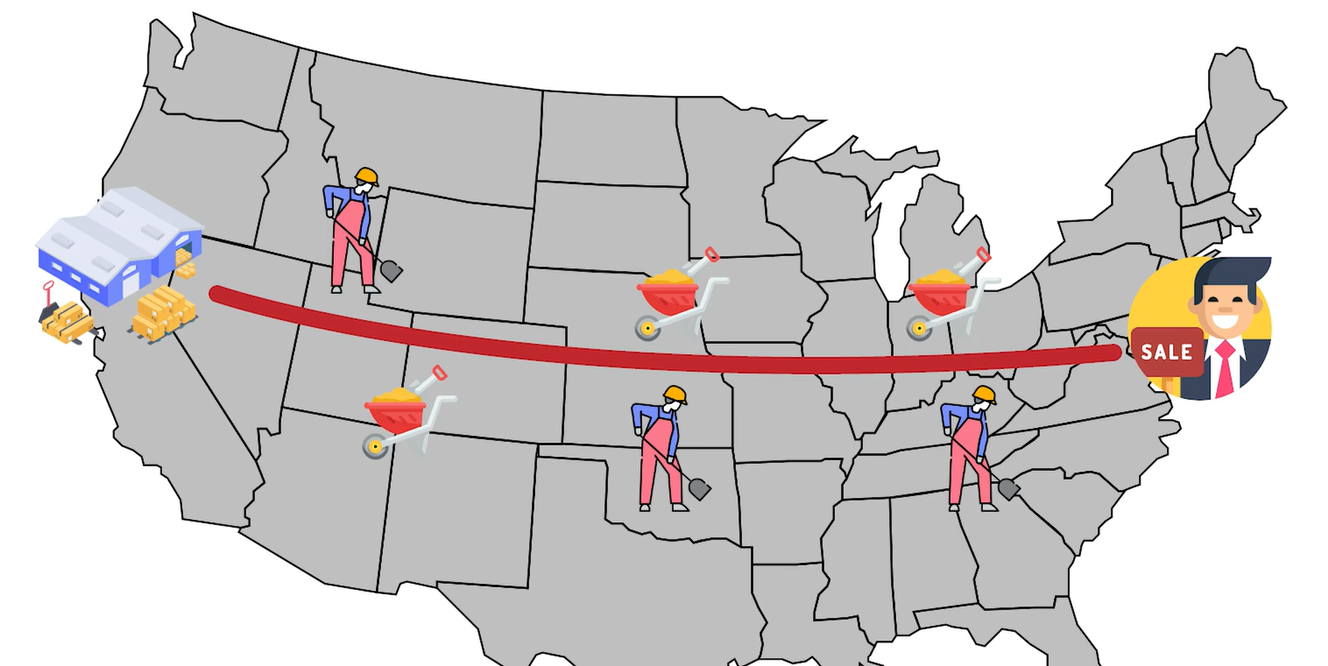

大公司可能考虑架设专线解决此问题，但架设跨越东西方的专线成本高昂且费力，因此大部分公司无法采用此方法。为降低成本，只能利用现有公用网络体系。

于是，VPN较好地解决了此问题。核心原理很简单，公司在两头配置VPN集线器，也有其他形式如VPN服务器、VPN网关。公司内部所有要发送的数据都需经过VPN集线器加密后才能从公司发出，数据经过ISP进入互联网。ISP即互联网服务提供商(电信/联通)。数据抵达另一头的VPN集线器后会解密，再分配到指定主机。流程反过来也一样，核心就是：数据在公用网络中保持加密状态。

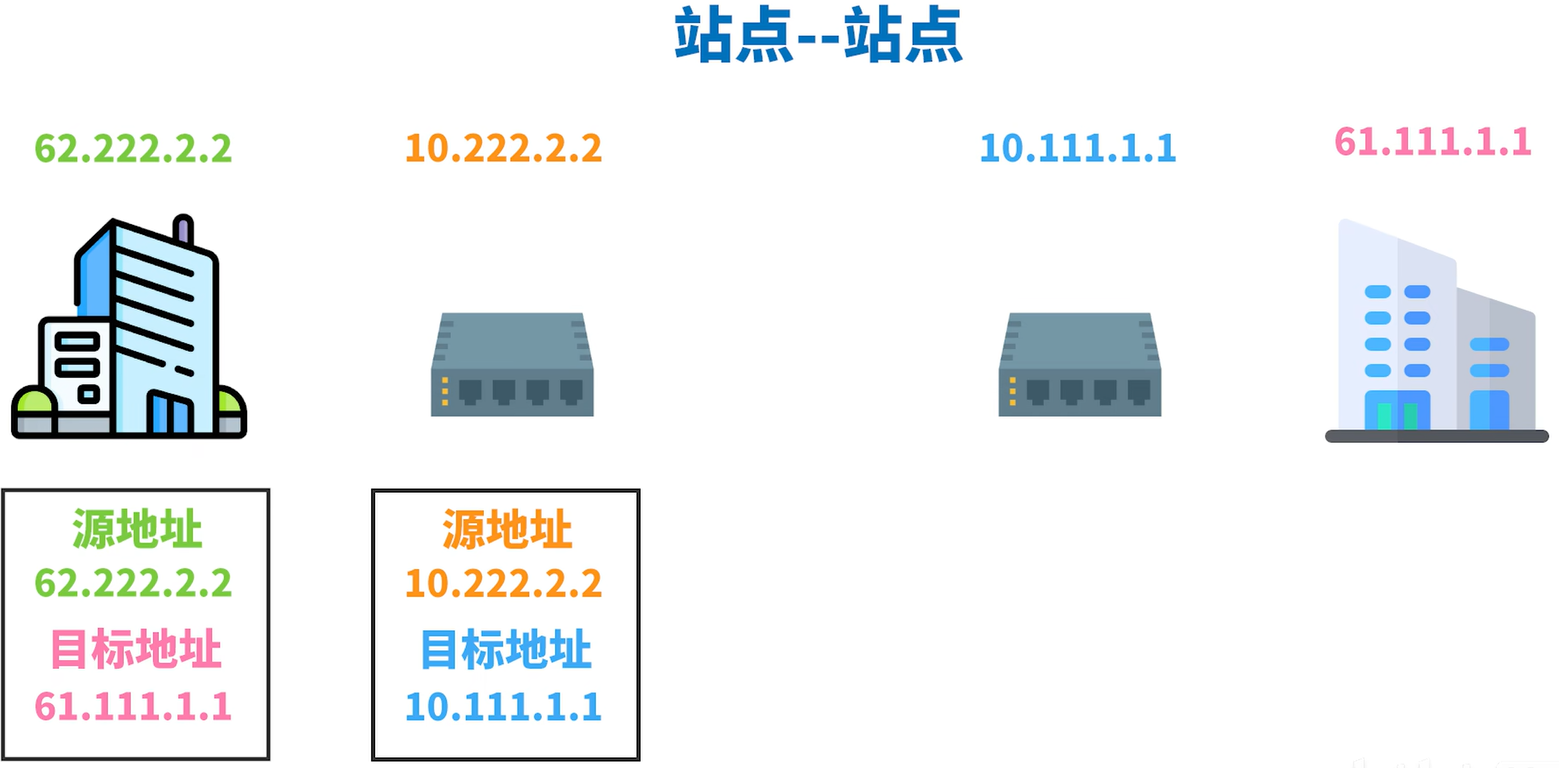

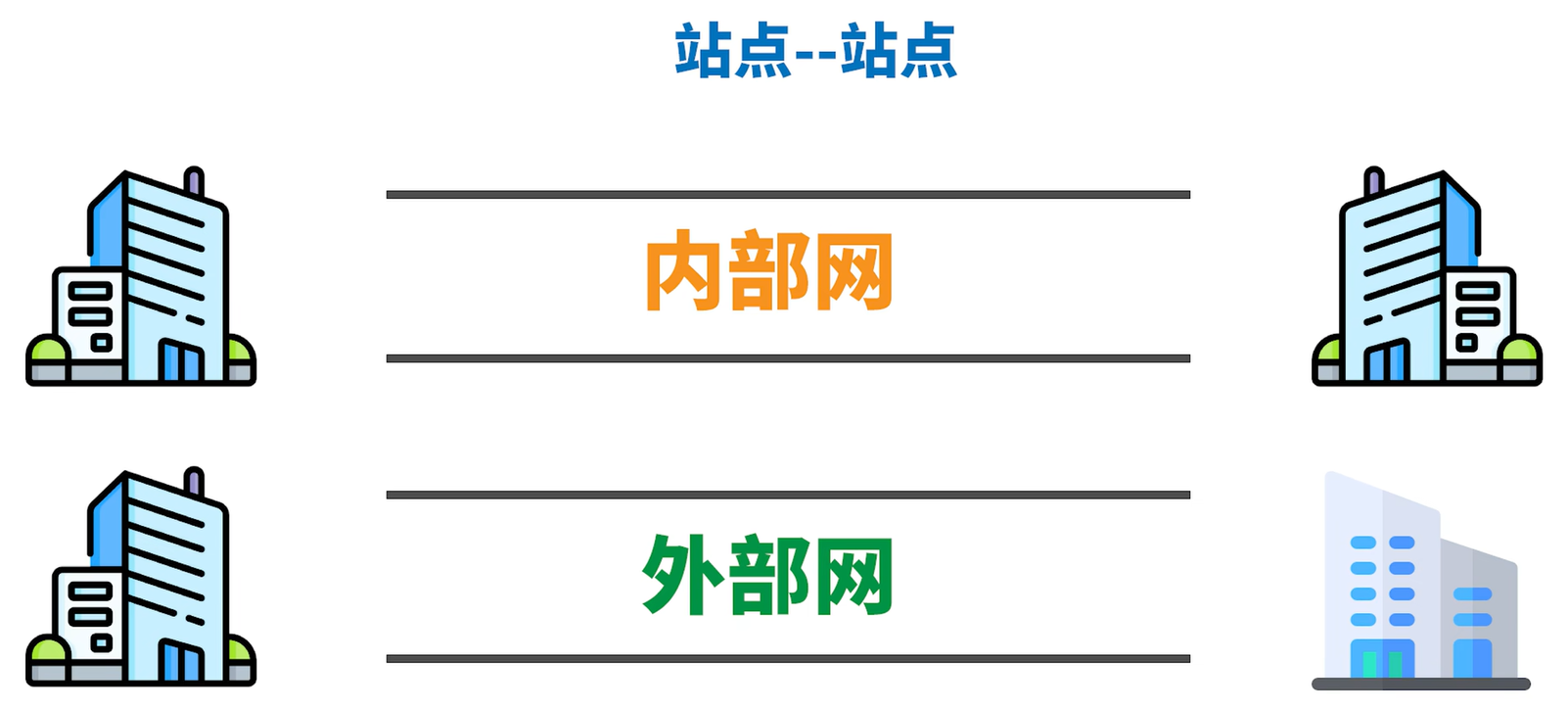

这是VPN的一种类型。即站点对站点VPN，这种VPN应用于同一公司内部不同地点的内部网络，也可应用于不同公司的外部网络。

站点对站点意味着两端或多端地点相对固定，链接不间断。一个数据包发送到VPN集线器时，数据包上的源地址会被更改为当前VPN集线器的地址，目的地址则被改为目的VPN集线器的地址。数据包会被加密，中间人看来只是两个集线器之间的通信，且数据已加密，从而隐藏了实际源地址和目标地址。

不过，真的就能完美隐藏IP地址吗？等会解释这个问题。

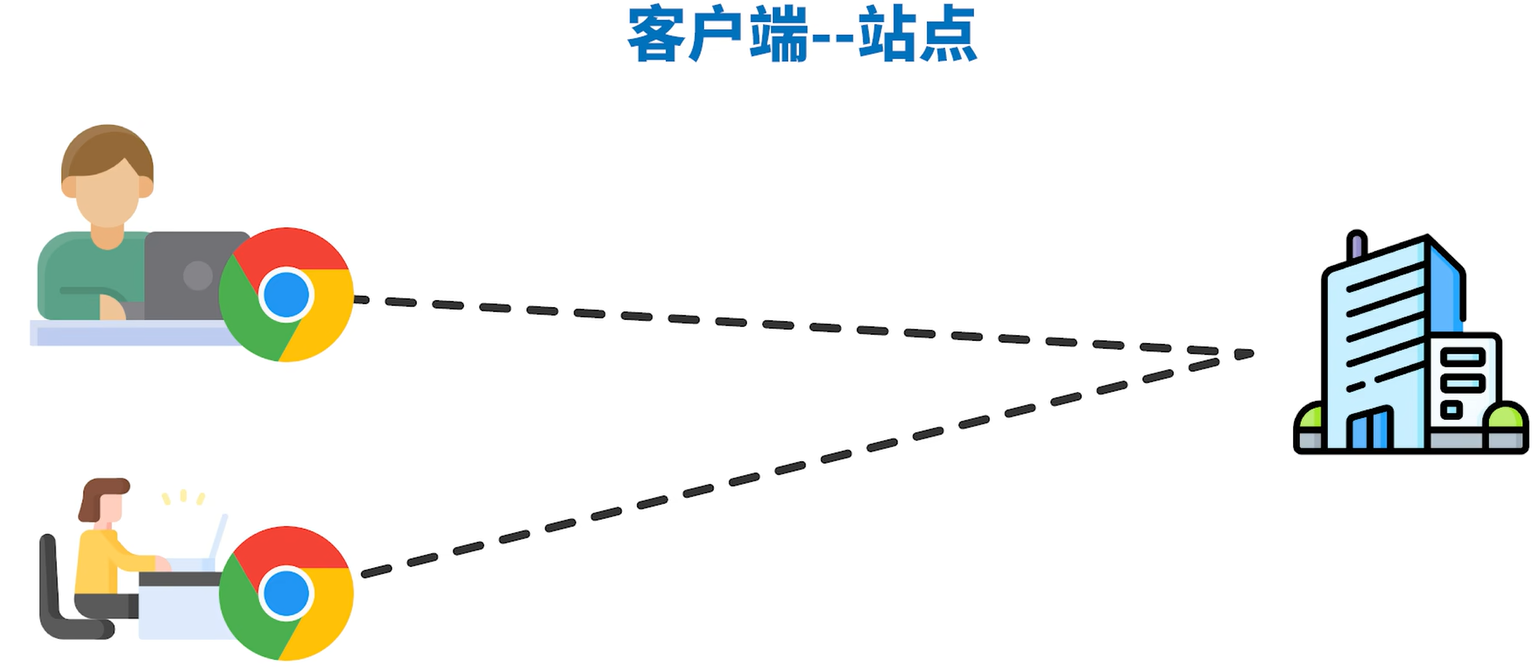

回到VPN类型，另一种类型是客户端对站点VPN或远程登录VPN。这种类型很适合聚焦办公情景，因为站点对站点地址相对固定，但每个员工的家庭地址不同。若员工在咖啡厅或酒店办公，IP地址会变化，更不用说用手机办公了。因此，这种类型相对灵活，适合不需要长时间连接的方式。一般来说，这种VPN可用浏览器直接通信，也可另外安装客户端软件进行VPN通信。此外，这种VPN还有全隧道和半隧道模式。

若想把所有网络数据都走公司网，就选全隧道。但在家办公难免摸鱼，所以很多人选择半隧道。

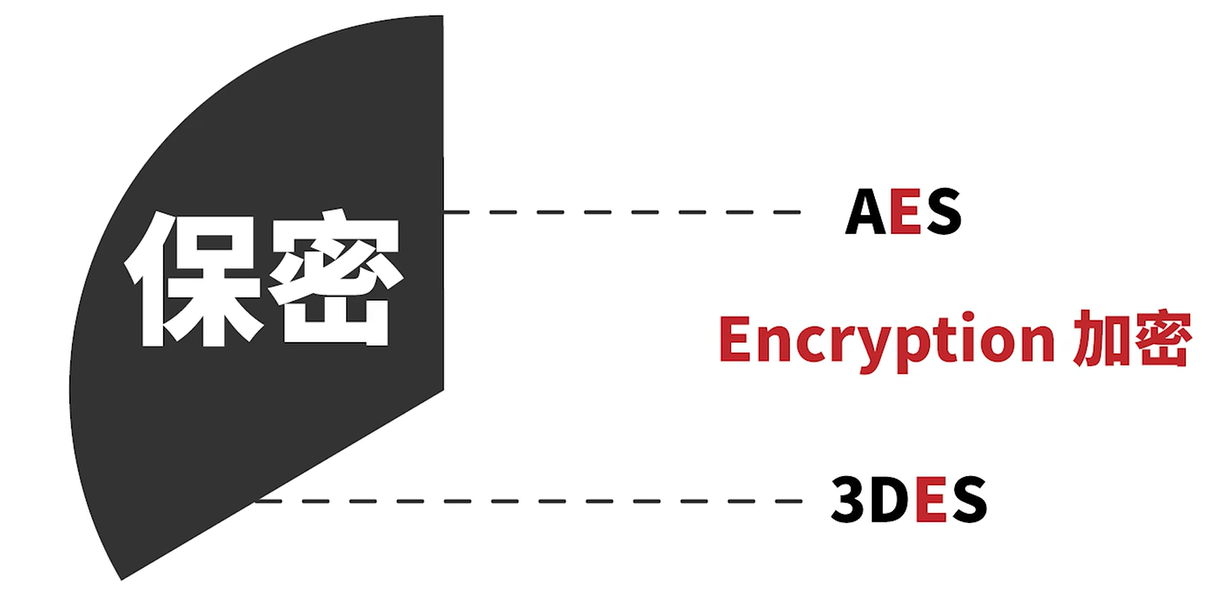

加密只是VPN的一个职责，即保密，让数据不易被人识破。加密需使用算法，常用的有AES、3DES，这两个算法名中的都有一个E，E表示加密。单纯加密不能完美传输数据，因为黑客即使看不懂数据，也可能乱改数据，自己得不到，也不让别人得到。还好，VPN的另一个职责是保护数据完整性，这就需要用到Hash。

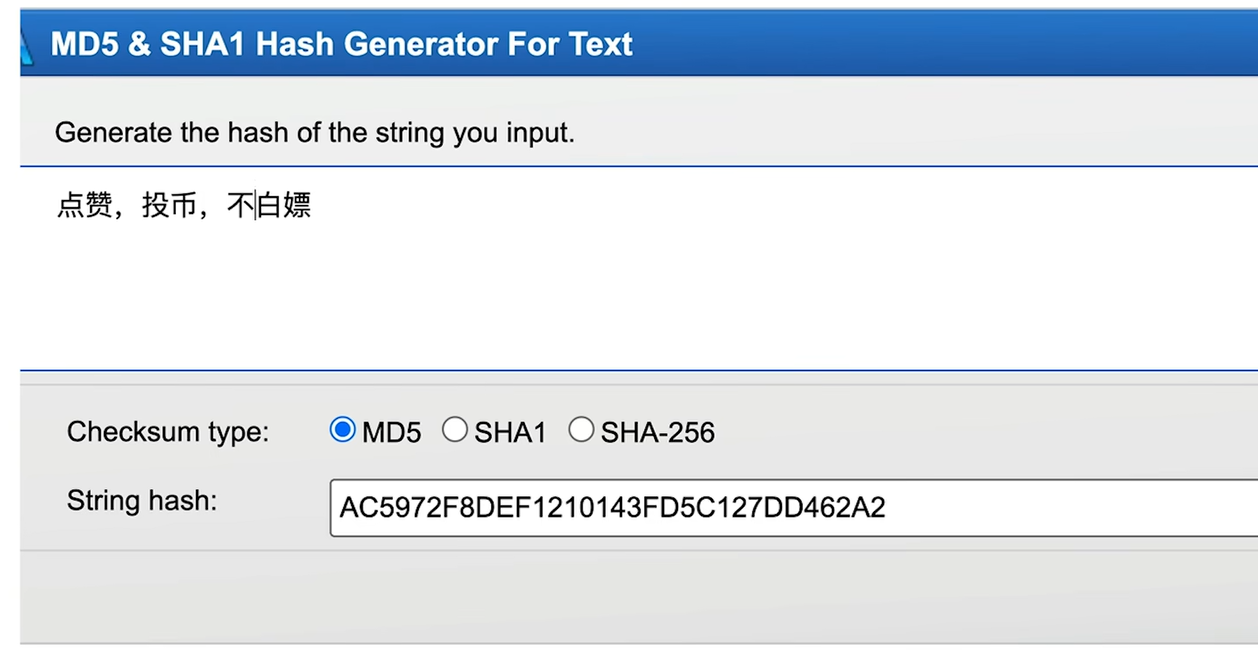

HASH使用算法根据字符串生成唯一的HASH值。可以看到，一段字符串对应一个HASH值，增加一个字符，HASH值就会完全不同。这样，接收方可根据HASH值判断数据是否被篡改。常用的HASH算法有MD5和SHA系列。

现在问题又来了，数据确实安全了，但最重要的是要知道和自己沟通的是否是认识的人。比如，有人黑员工的电脑使用VPN登录公司内部网怎么办？这就需要VPN的第三个职责——认证。常见使用的算法有PSK和ISA。如果大家对具体某个算法有兴趣，不要忘了把算法名字打到公屏上。

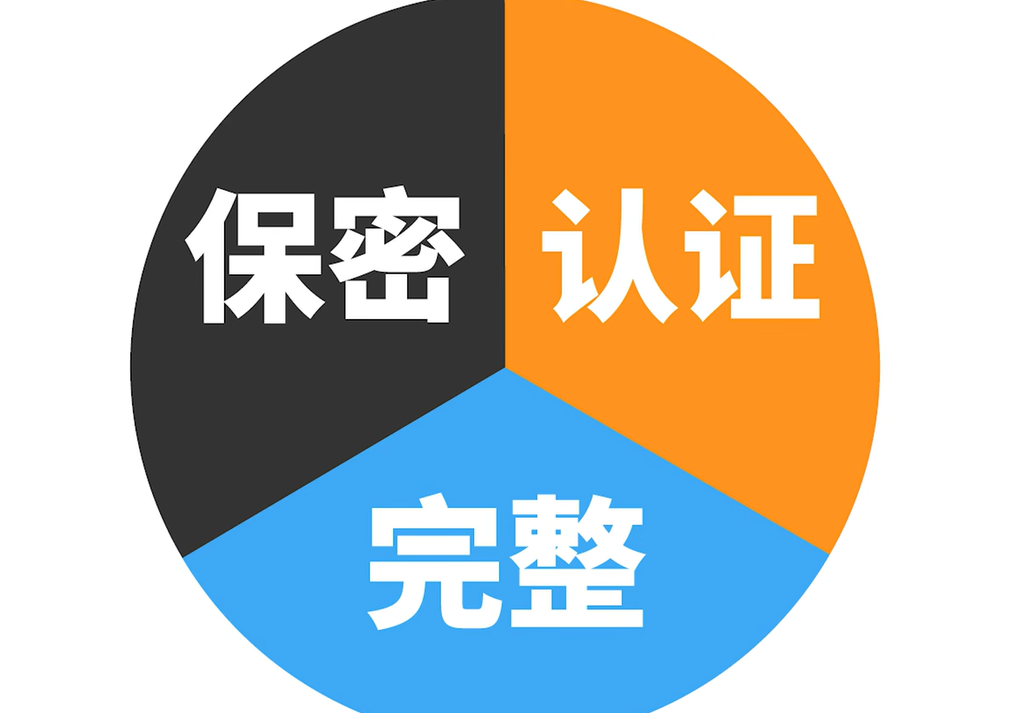

其实，要让VPN具有刚刚说的三个职责，需要结合很多协议来实现。

网络通信本来就是一堆协议组合而成的，一堆协议又可以组成一个框架。VPN主要用到了两大框架：IPsec和SSL/TLS。这两大框架的名字都有着“S”，这个“S”不是超人“S”，而是“Security”的缩写，即安全。虽然这两大框架内容复杂，但总体知道核心是安全即可。那为什么会需要用到这两大框架呢？

很多人可能知道，SSL/TLS代表HTTPS里的S，即浏览网页时用的是SSL/TLS。所以，客户端对站点这种类型的VPN一般使用SSL/TLS，有能进行VPN功能的浏览器即可，非常方便。关于SSL/TLS的详细，大家可以看看我期HTTPS的视频。

IPsec就不一样了，既可以用在客户端对站点VPN，也可以用在站点对站点VPN。不过多数是用在站点对站点VPN上的。IPSEC即IP Security的意思，而IP协议在网络层，所以IPSEC在网络层。

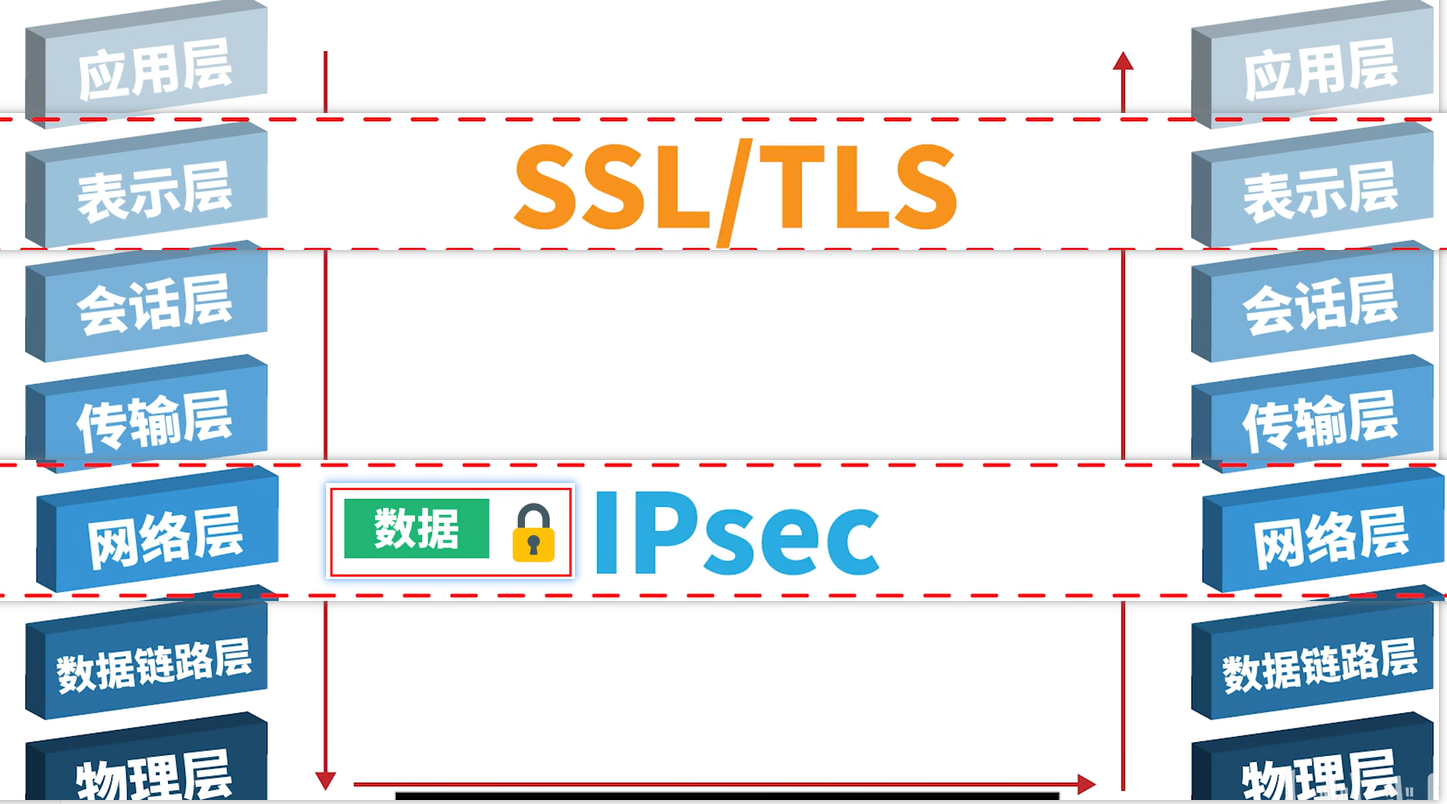

我们来简单回顾一下OSI模型数据流程，从应用层往下流，到了目标那端就从物理层往上流。这里有个细节，应用层往下流时，会经过网络层使用IPsec，对网络层上面的数据全部加密后再发送出去。而SSL/TLS在第六层表示层会加密应用层数据再往下发送，底下的层不能使用SSL和TLS加密。

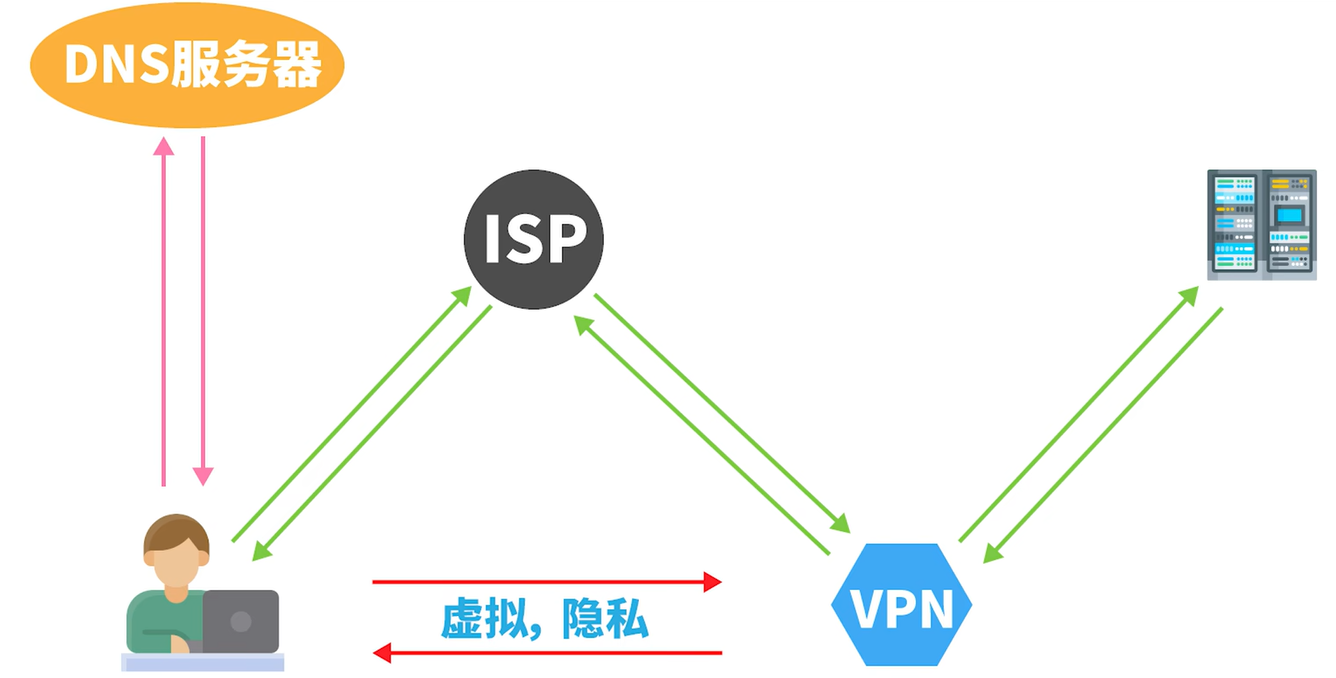

大部分人对VPN有误解，比如觉得VPN可以完美隐藏自己要访问的网站。其实，目标地址被修改后的数据经过ISP的网络发送到VPN服务器，VPN服务器再把数据解密发送到真实服务器，你和VPN服务器之间就建立了一个无形的通道。只有你们双方知道这个通道，所以VPN的V代表Virtual虚拟的意思，P表示Private私人隐私的意思。

但把你想要访问的网站告诉给VPN真的好吗？你能保证VPN不会出卖你吗？如果你的VPN真的不会出卖你。那也有可能在DNS域名解析的时候，你就已经先问ISP某个网站的IP地址了，因为有可能你设置的DNS服务器还是ISP提供的，这样ISP还是会知道你想访问什么网站。

上网是一件很复杂的事情，千万不要认为有什么完美的事情。还有人觉得VPN可以完美隐藏自己的IP地址，但别人要知道自己的IP地址有很多方式。不过我听过一个很笨的案例，有个人用账号密码登录某个网站后，然后忘记自己已经登录了，再把VPN打开来，以为服务器不知道自己的真实IP。其实你第一次登录的时候，服务器就已经知道了你的真实IP。

有些人使用VPN是想通过某个国家的IP访问特定资源，VPN确实可以做到定位到某个国家的IP地址，但问题是很多网站服务器也是会知道你在使用VPN的，从而制造一些问题让你回答。

还有人是为了在公用WIFI的前提下保护自己的数据，害怕会遭到ARP攻击，实际上如果你访问的是HTTPS的网页，就不用担心这个问题了。黑客虽然知道你在访问什么网站，但是却不知道你实际发送和获取的内容。

说了这么多，相信大家对VPN就有了一个更正确的了解，而不是把VPN用在一些违法的用途上。

十、SSH协议握手过程

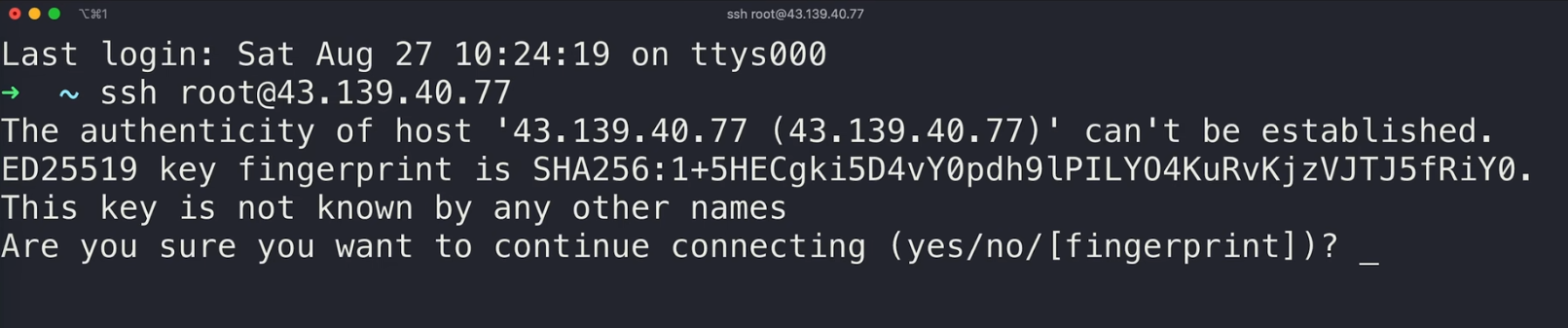

使用ssh远程登录服务器时，ssh是一种加密通信方式，大家通常会直接输入ssh命令。但在输入密码并点击回车之前，需确认密码不会被监听泄露。那么，ssh如何为我们保驾护航呢？在正式了解之前，我们先快速复习几个概念。

若你刚租了房子，房东会给你一把钥匙，自己再留一把。若世界上只有这两把钥匙，便形成了对称加密，即只有你和房东可以开门或关门。对于数据信息中的对称加密，双方用同一把密钥进行加密和解密。

若我有一对密钥，分别是公钥和私钥，公钥可给你，私钥绝不能给任何人。你可以用公钥加密信息后发送给我，只有与公钥成对的私钥才能解密信息，这就是非对称加密。

但对称加密和非对称加密都面临同样的问题：如何安全地将密钥发送给对方，同时防止被中间人知晓？这就需要用到DH密钥交换（Diffie Hellman）。

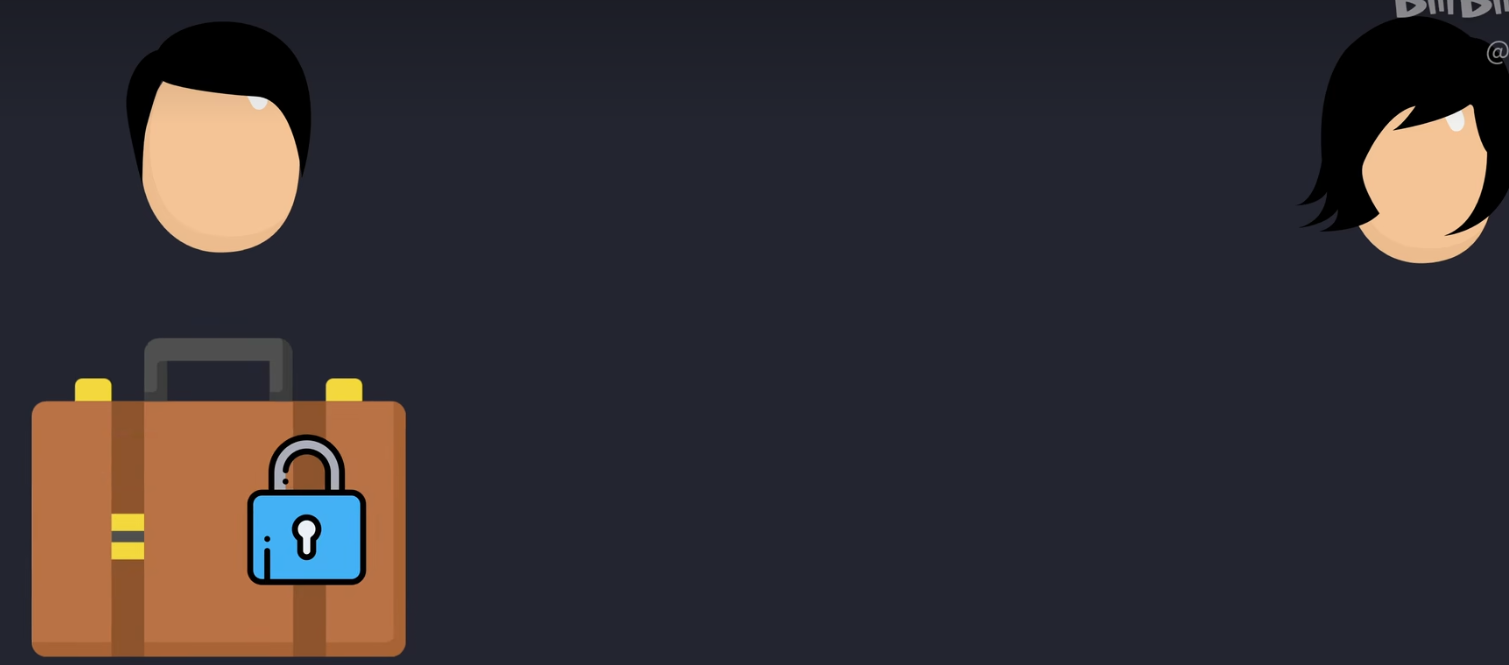

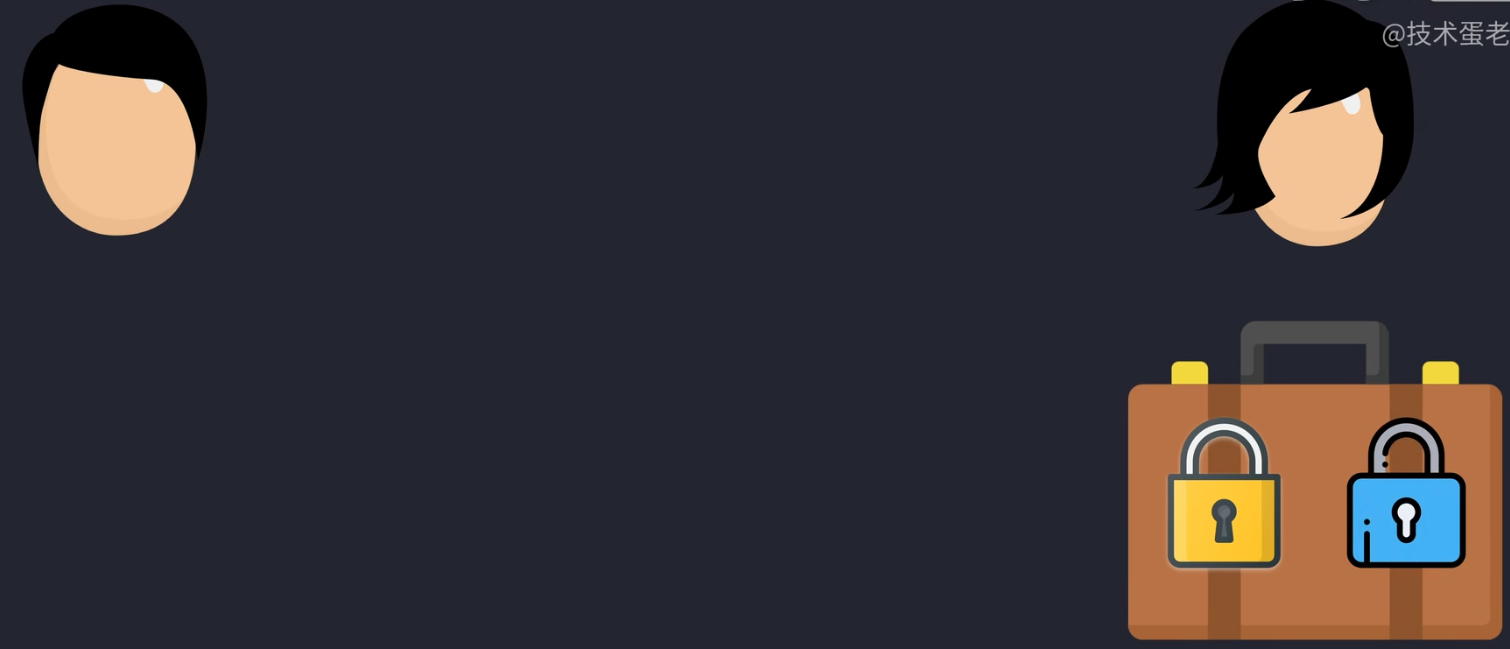

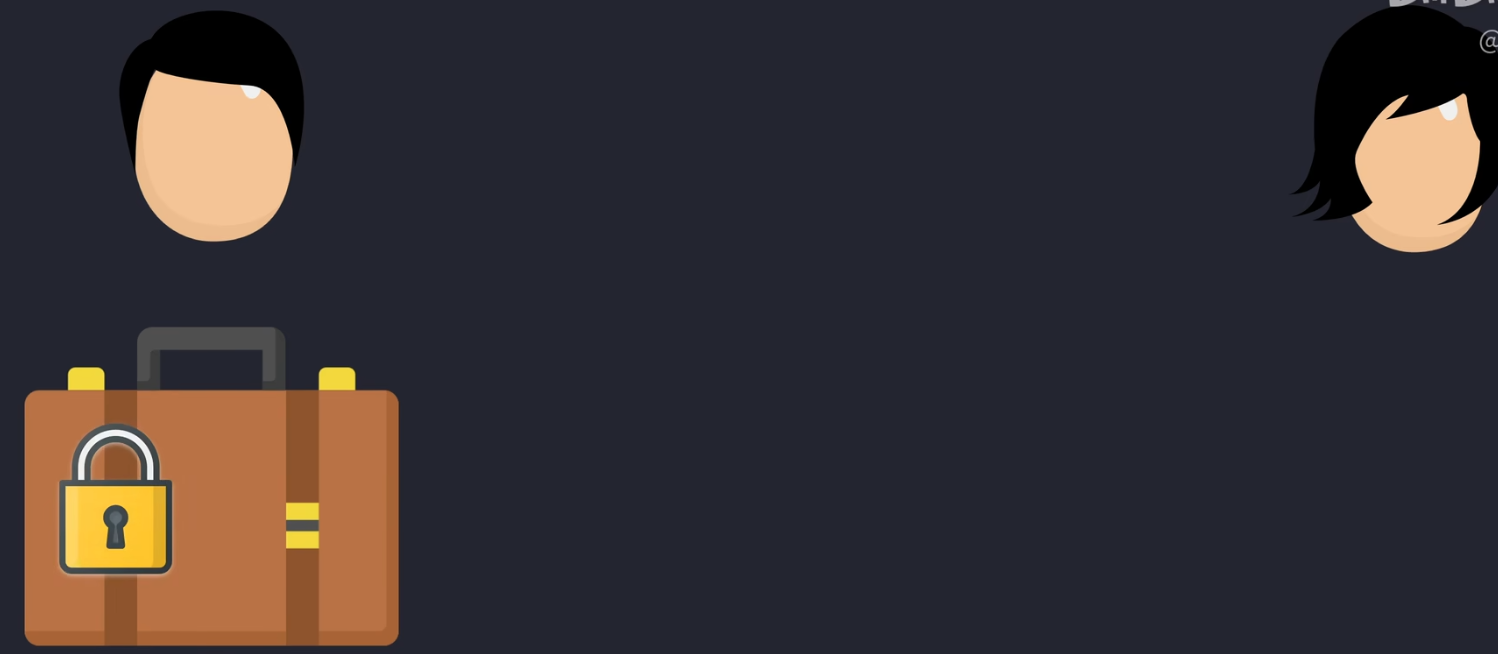

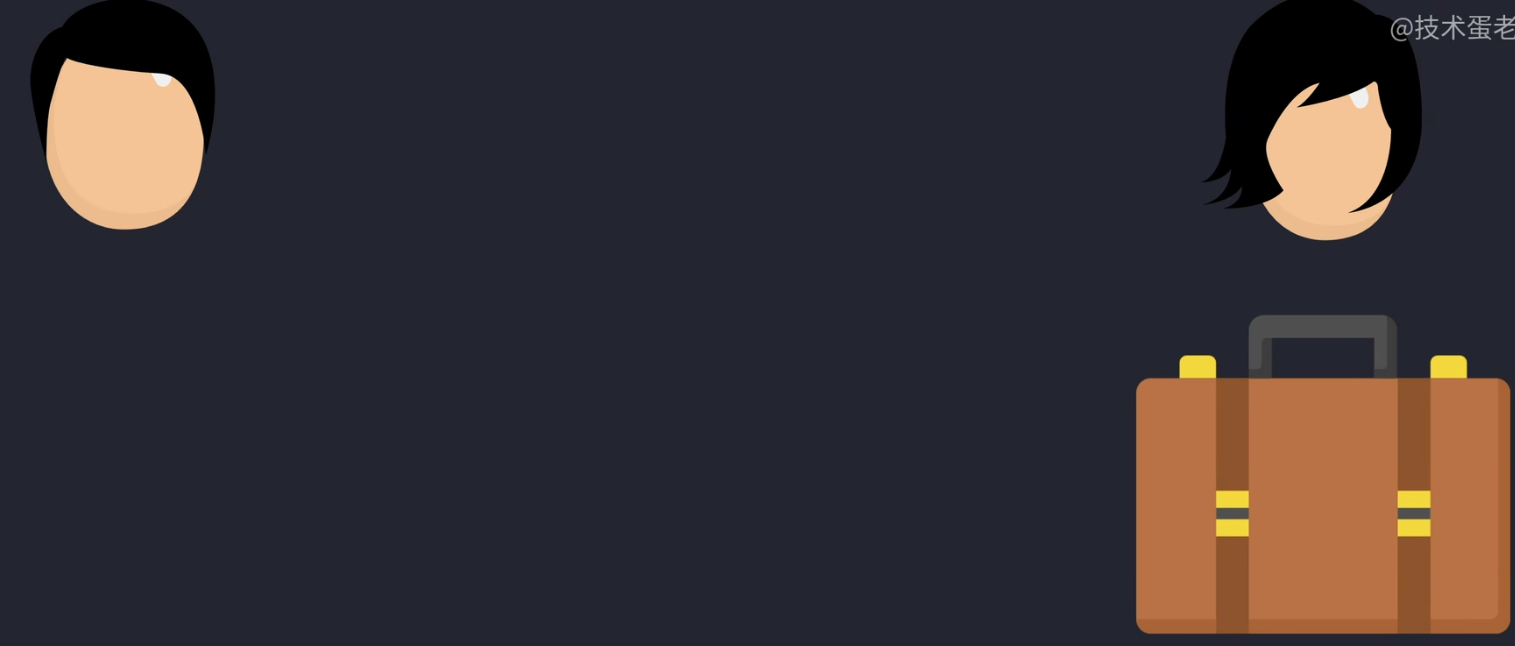

简单来说，就像我把秘密藏在一个箱子里，并用只有我能开的锁锁起来发送给对方。对方收到后用对方的锁再锁起来发送给我，我收到后用自己的锁打开，再发送给对方。因为没有其他人有对方的锁，所以没人能打开。对方收到后用自己的锁打开并取出秘密。整个过程没有外人能打开箱子。

但DH密钥交换有个问题：中间人虽然打不开箱子，但可以换一个箱子并换上自己的锁，从而更改里面的内容。因此，为了证明信息没有被篡改，我们需要对信息进行哈希运算，得出同种算法的唯一哈希值。若信息被修改，哈希值就会不同。但中间人仍可能更改哈希值以对应自己篡改的信息。SSH用一种巧妙的方法证明这个哈希值没有被篡改。

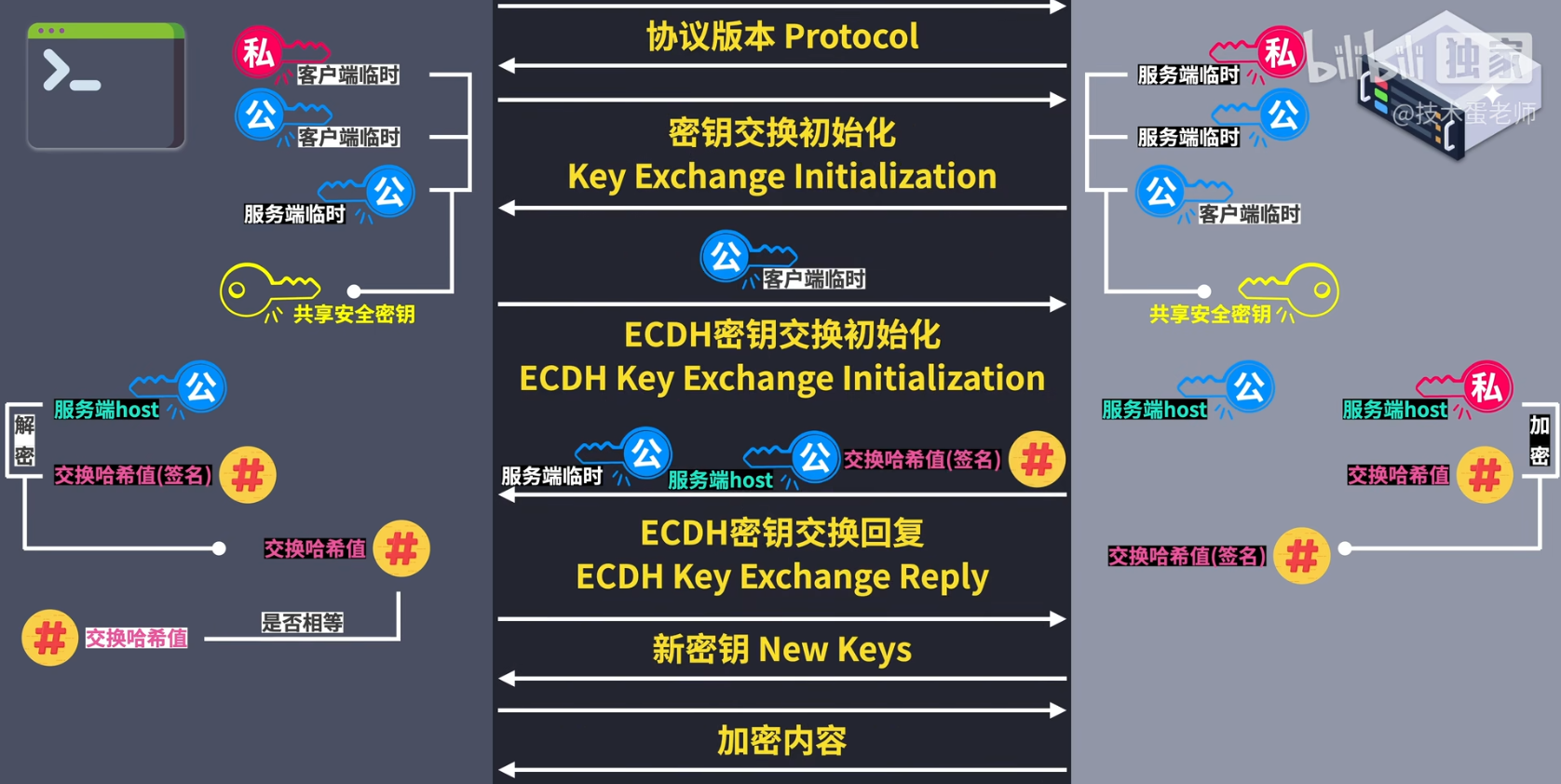

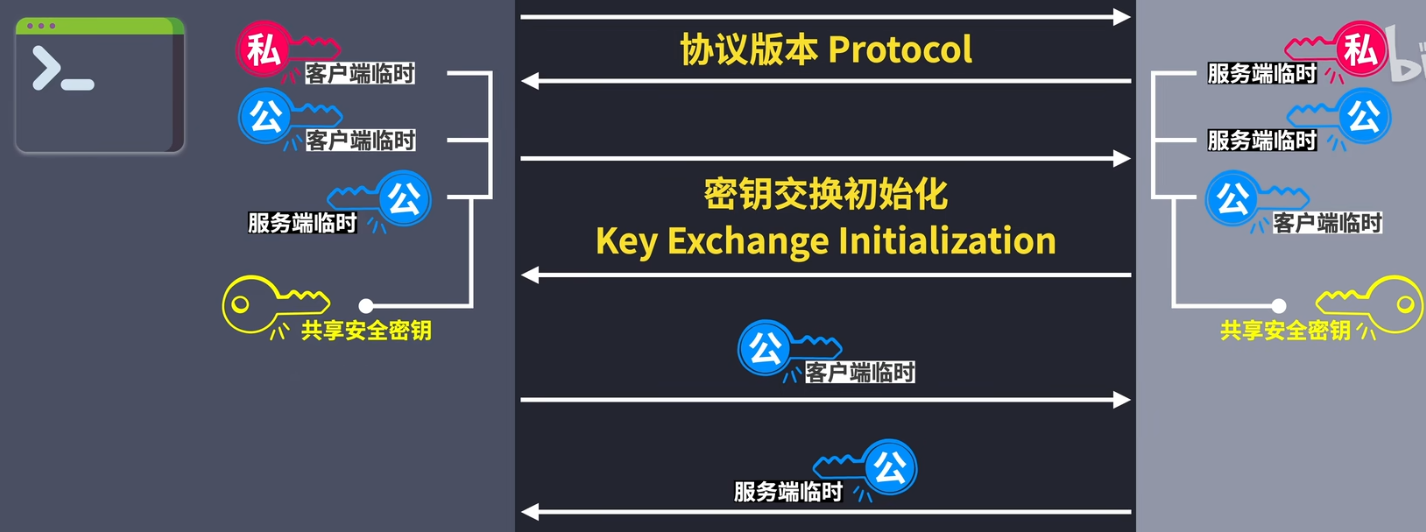

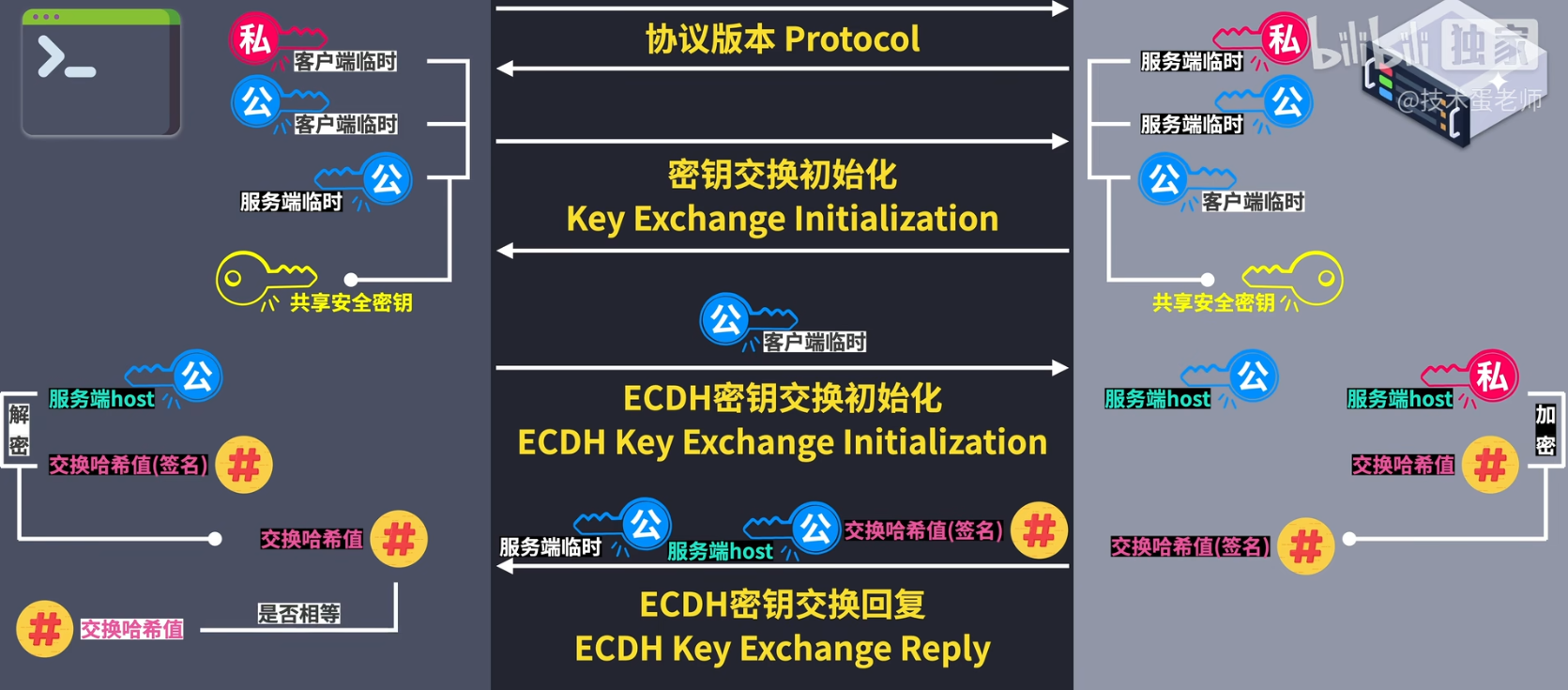

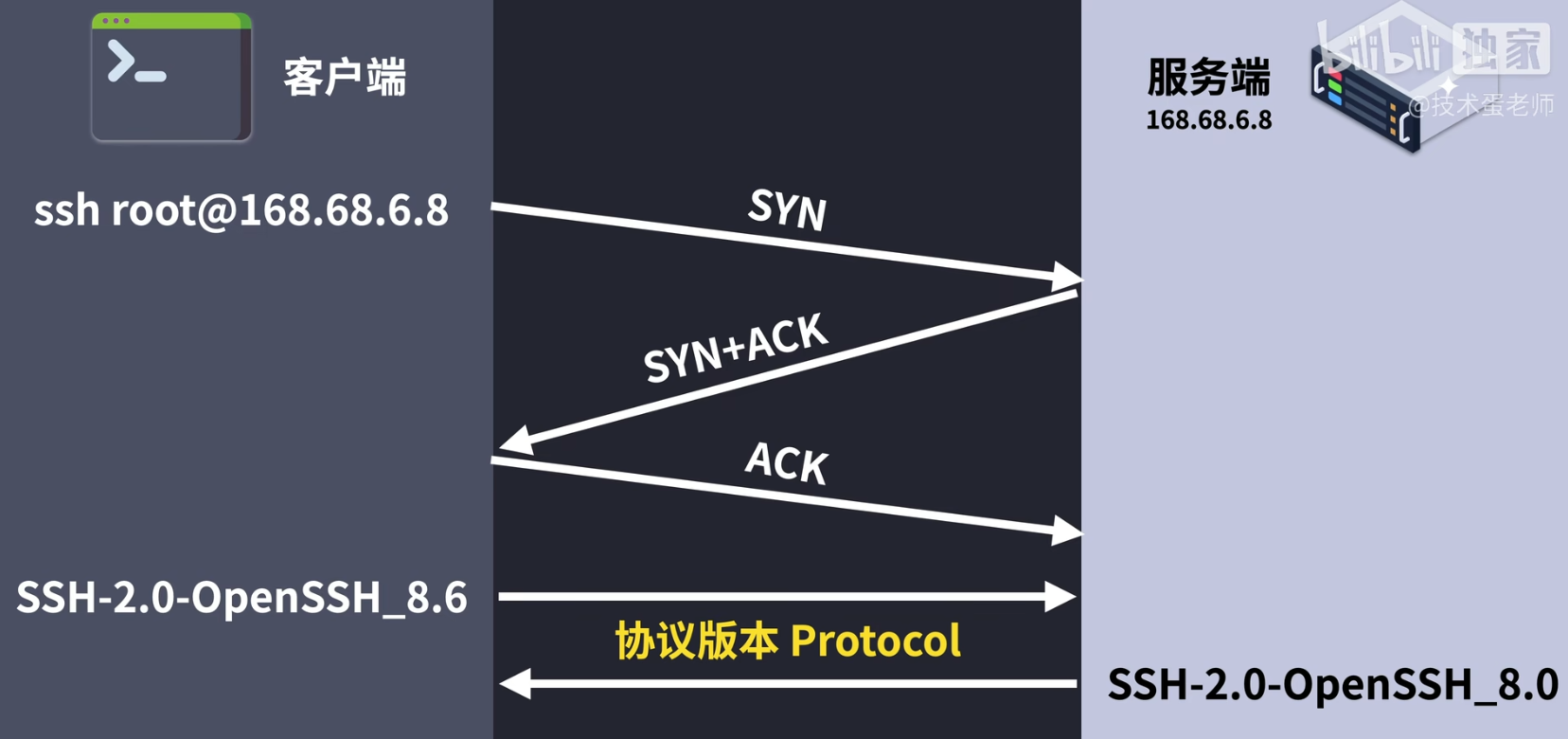

带着这个疑问，我们了解一下ssh的握手过程。使用ssh命令后，会进行tcp三次握手，然后发生ssh握手。双方需要发送协议版本，因为ssh一和ssh二这两个协议不兼容，加密方式也不同。

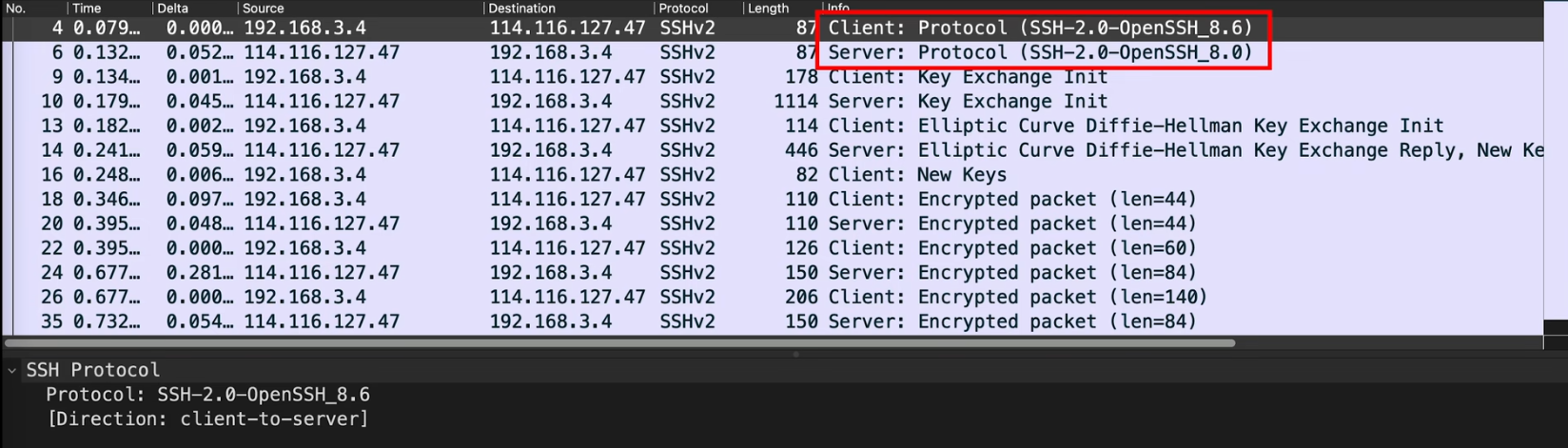

抓包信息中能看到发送ssh版本字符，后面是软件版本open ssh。若看到ssh杠1.99字样，说明发送方支持ssh一和ssh二。

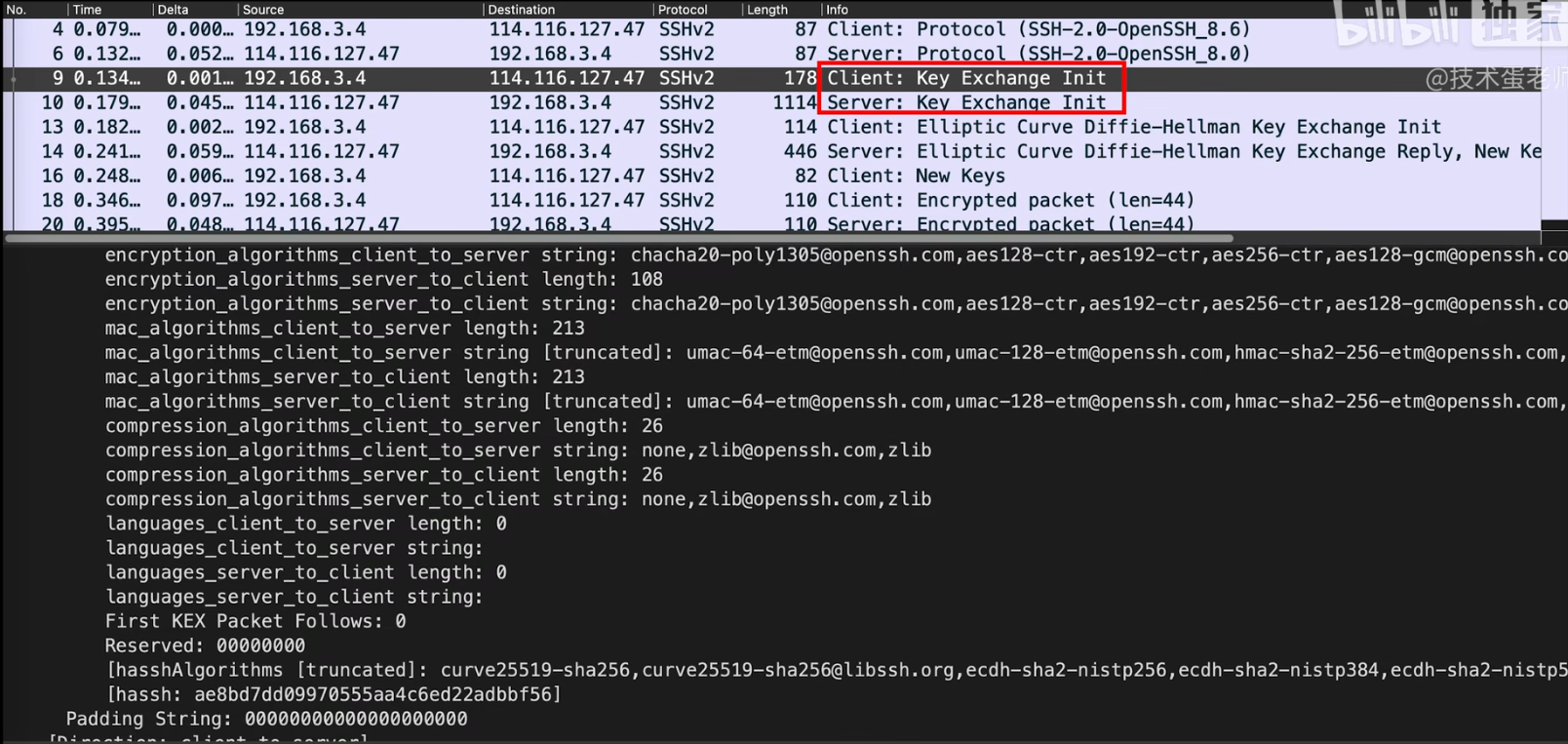

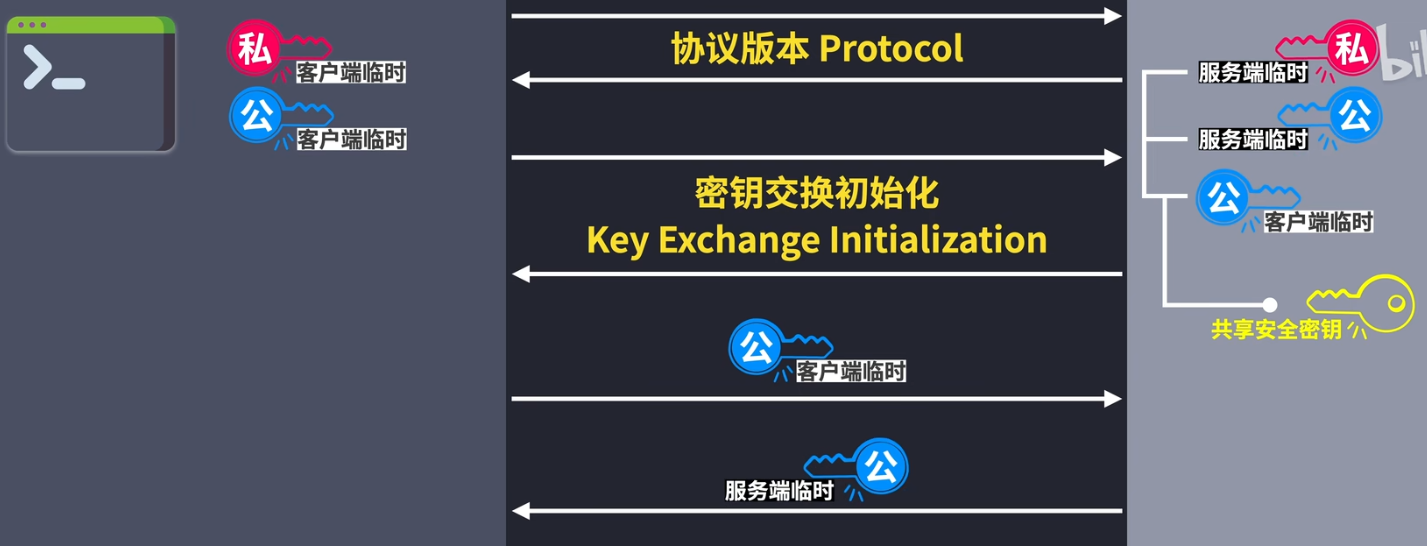

声明协议版本后，需要进行密钥交换初始化，即key exchange initialization，缩写为KEXINIT。若展开抓包信息，可能会看到协商应使用什么算法的复杂过程。密钥交换包括host key认证、压缩等。简单来说，就是双方应选择哪种算法来生成不为人知的密钥。

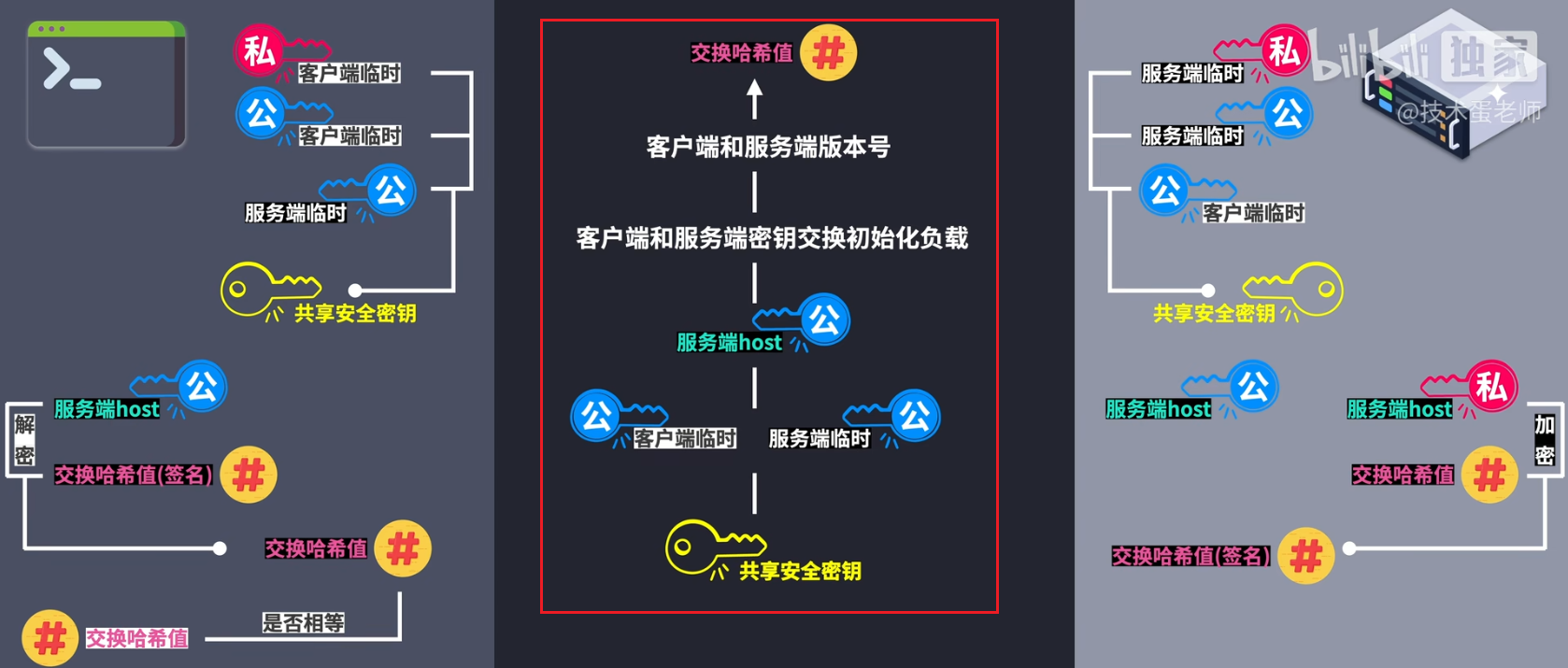

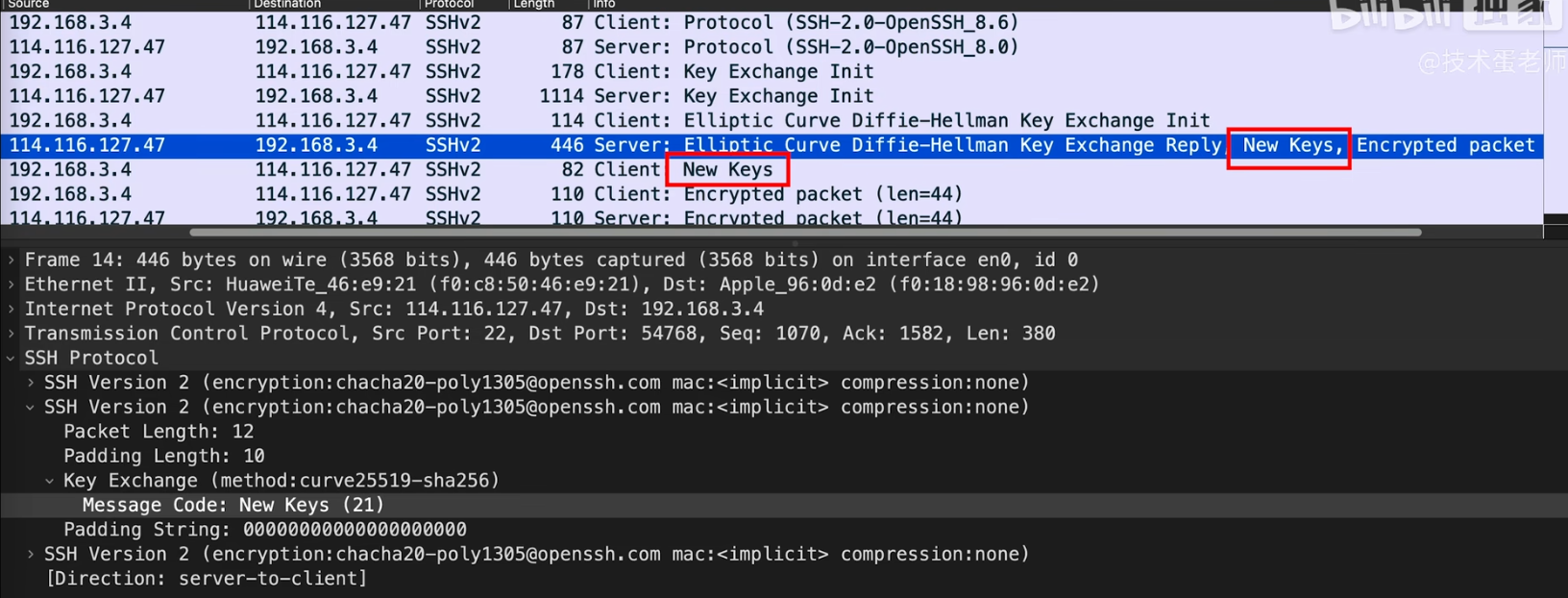

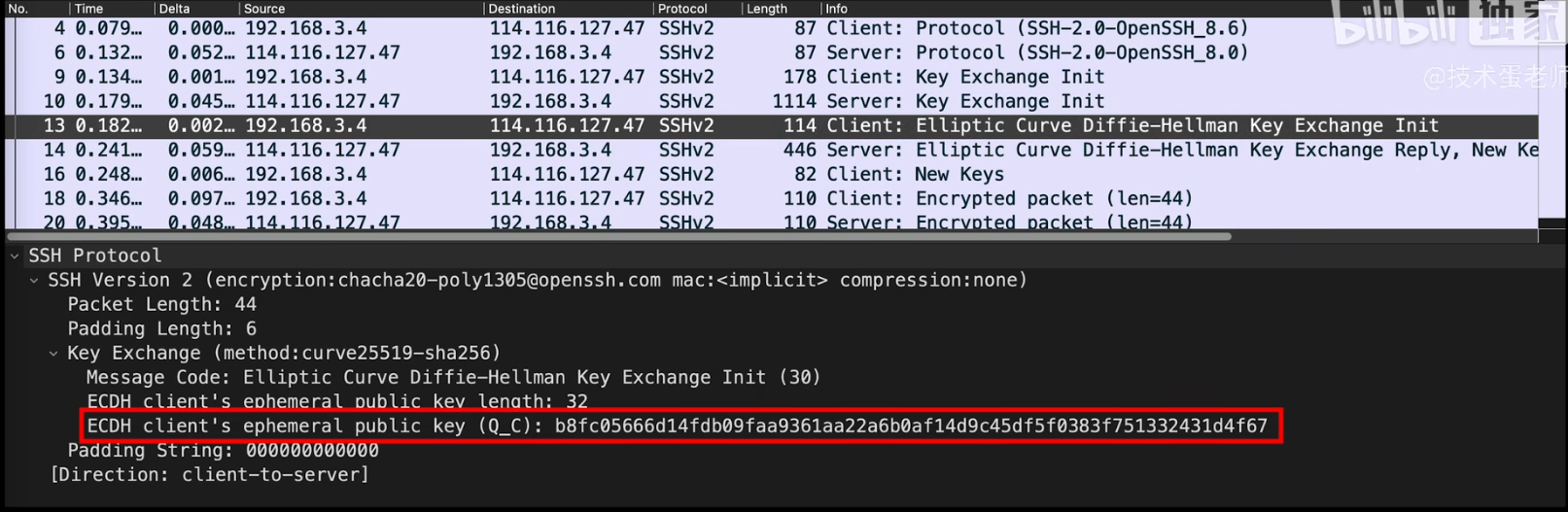

接下来双方正式开始生成密钥。我们先看抓包信息，Elliptic Curve Diffie-Hellman，可理解为加强的DH算法，用加强版算法交换密钥。我们还可以看到客户端给服务端发送了公钥，敏感的同学能嗅到私钥的味道，因为公钥和私钥通常成对出现，客户端手里有对应私钥，这对密钥叫客户端临时密钥。这对临时密钥用于后续生成共享安全密钥，且一般会销毁，即使加密会话被截获也难解密。服务端也会生成自己的临时密钥，我们用服务端临时密钥来区分。

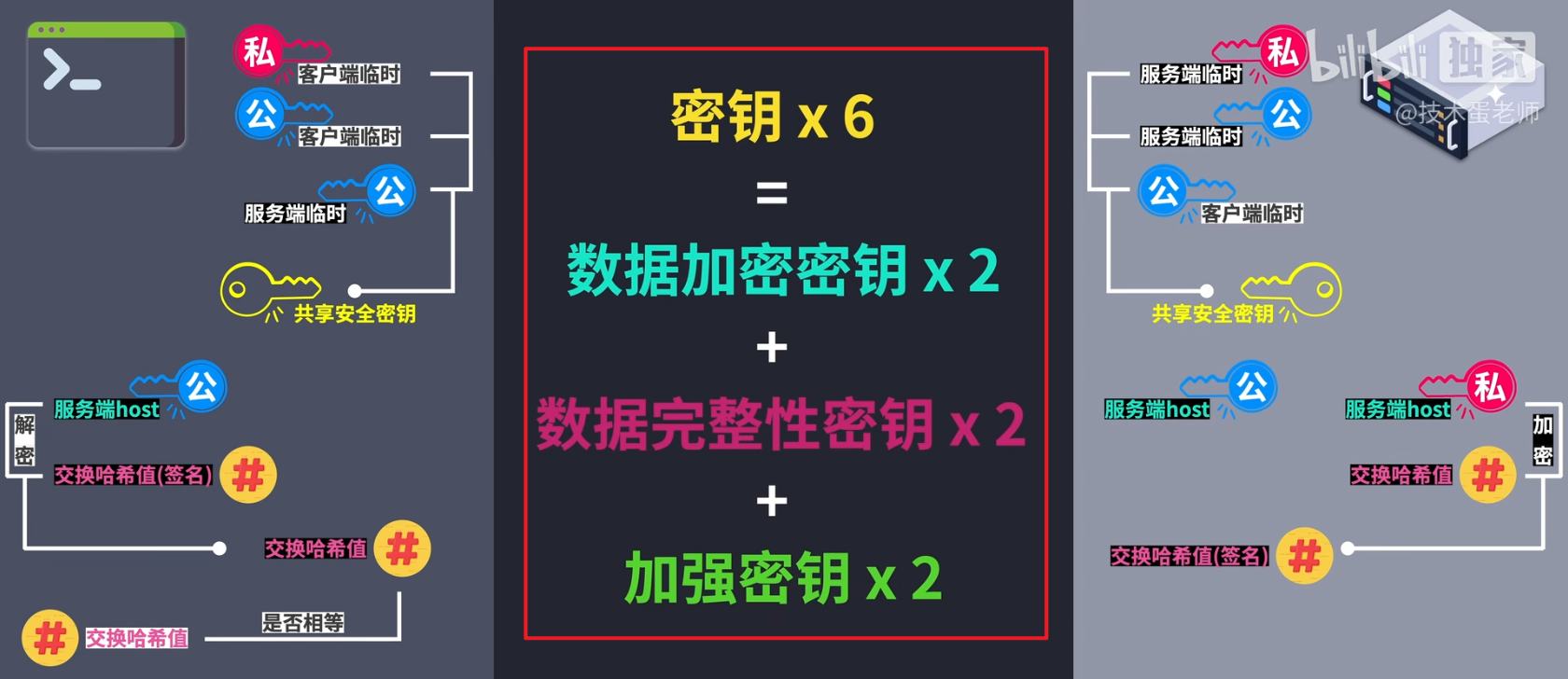

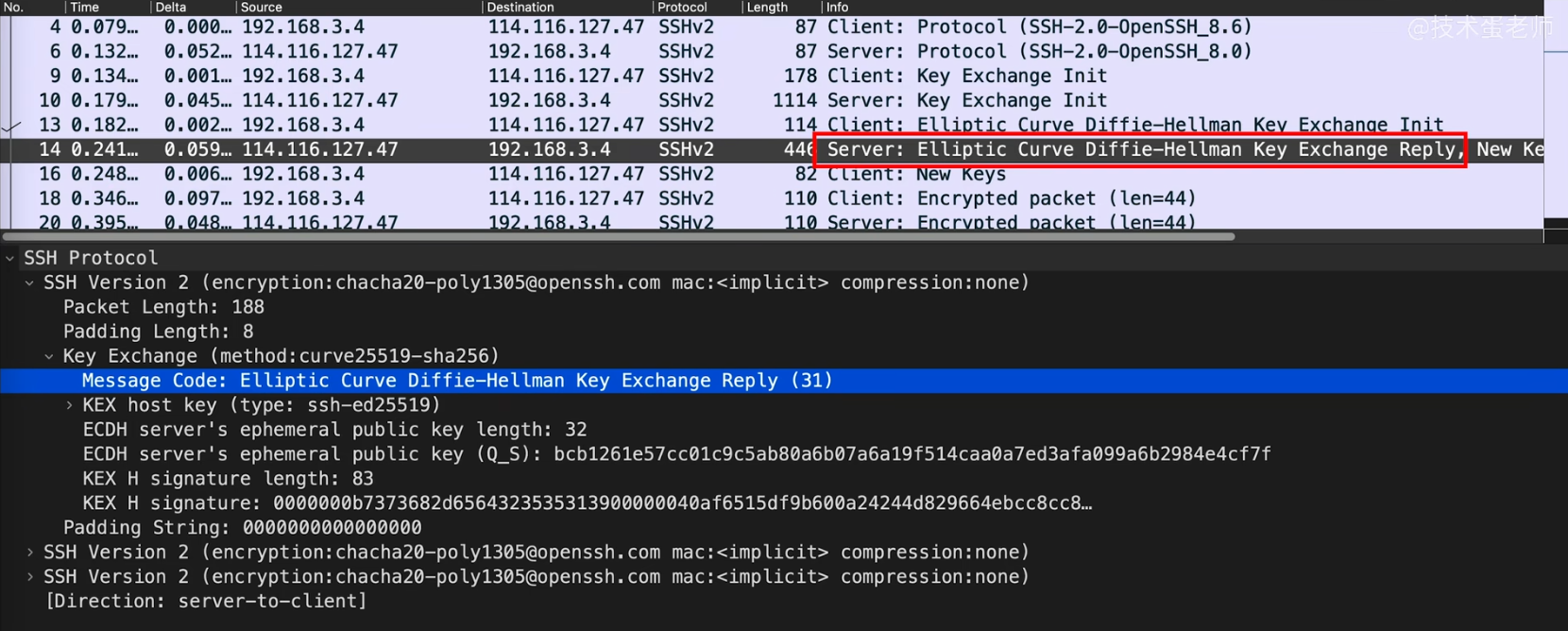

服务端临时密钥也用于生成共享安全密钥，服务端用自己的临时公钥、临时私钥以及收到的客户端临时公钥，生成共享安全密钥。共享安全密钥能发给客户端吗？答案是不能。共享安全密钥可用于加密以后会话信息，只要客户端有共享安全密钥就很难解密通话。为了让客户端也能生成同样共享安全密钥，服务端需把临时公钥发送给客户端，即抓包信息里的reply这一步。

但reply里还发送了别的东西，我们先不急着学新的，先看看客户端收到服务端临时公钥后会进行什么操作？客户端同样会生成共享安全密钥，用自己的临时公钥和私钥，以及服务端的临时公钥。客户端和服务端的共享安全密钥必须一模一样。

当然也可能不一样，因为信息可能被截获，可能一直在和中间人沟通，得到的共享安全密钥和中间人一样，而不是和服务端一样，那肯定不行。因此，双方需用哈希证明信息没被篡改。现在最难也是最有意思的部分开始了，大家仔细听。如果两边都生成同样的交换哈希值，就有办法证明是否被篡改。

我们先看简单版本，服务端生成host密钥用来证明服务端身份，接着服务端生成一串交换哈希值。 这串哈希值需用共享安全密钥及其他信息生成交换hash值，具体生成方式先不管。接着这串hash值用服务端的host私钥加密签名，服务端把host公钥以及加密后的交换hash值发送给客户端。其实就是ECDH密钥交换初始化这一步，客户端发送临时公钥，服务端回复临时公钥、host公钥和签名哈希值，因为客户端同样有共享安全密钥。因此，客户端会用和服务端相同的方法生成交换哈希值，接着客户端用服务端的host公钥解密收到的交换哈希值，得到的结果是一个哈希值。如果结果一致，就证明两边都有相同的交换哈希值。

可能你还不太明白原因，因为服务端用自己的host私钥加密了交换哈希值，中间人不知道服务端的私钥，中间人如果用其他私钥加密哈希值，得到的哈希值会和服务端那边不一样。

但中间人就没办法了吗？虽然实现起来有难度，中间人完全有可能从一开始就截获你们之间的对话，有可能你一直都只是在和中间人生成共享安全密钥，这就像你以为在和美女聊天，其实对方是个抠脚大叔。

所以，如果你第一次连接服务器或者以前连接过服务器，一般来说会有提示，提示是否可相信发过来的host公钥，因为一般会和你的本地主机数据做对比，没出现过或者有更改就会产生提示，如果你输入yes，表示相信。下一步就是输入服务器登录密码，此时如果通话被监听，那么你的登录密码就会直接暴露。

其实并不是很多人都知道这样登录服务器的风险，不过因为比较难知道客户端什么时候与服务器连接，中间人一般不会一直等着。因此，第一次用密码登录相对比较安全，但是如果你频繁这样操作，被截获密码的机会就变多了。

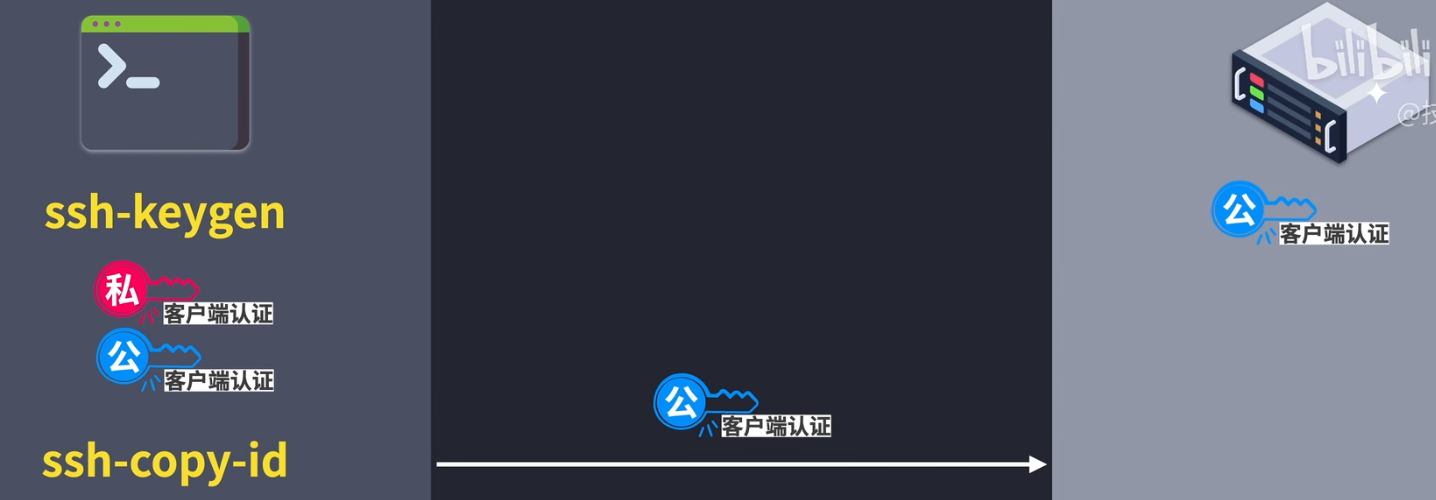

那怎么来规避这样的风险呢？其实是可以像https那样使用ssh证书，如果你的本地主机里有证书。就能够验证主机是否可以被成功连接。另外还有一个常用的方法就是公钥认证。一般会在客户端这边使用ssh-keygen命令，这样就可以生成密钥对，私钥放在本地，公钥发给服务器，接着用ssh-copy-id把公钥拷贝到服务器那边。当然，拷贝的时候会要求密码验证，下一次用ssh登录就不用密码了，只要确保公钥放到服务器那边，中间人就很难搞了。很多git服务器也是把公钥添加到服务器上的，原理是一样的。

还有人会把服务器的host公钥直接用网页的形式展示出来，这样在登录的时候就可以进行对比，每种方法都有各自的优缺点。

了解这里的安全问题后，我们回到前面还没讲完的交换哈希值。交换哈希值其实需要好几个值来生成，第一个是双方确认的版本号字符串，也就是握手第一步的信息；第二个是双方在密钥交换初始化发送的那些算法名称的字符串负载；第三个是服务端的host公钥；第四个是客户端的临时公钥；第五个是服务端的临时公钥；第六个是双方的共享安全密钥。正是用这些元素，双方生成相同的交换哈希值，这就是reply这一步涉及到的核心知识。

很多人以为这就结束了，其实还没有，下一步是new keys，两边都有这个步骤。

这一步双方需要生成六个密钥，其中两个密钥是用来加密数据用的，还有两个密钥是配合MAC用的，也就是确保数据完整性，为使得黑客更难得出原始信息。还有两个密钥是用来加强对称密钥加密的，因对同样信息加密两次不易出现相同密文。有了六个密钥后，后续通信就是加密的信息了， 这就是SSH握手的核心过程。

十一、虚拟网络模式：NAT|NAT网络|桥接Bridged|内部网络|仅主机

如果不懂虚拟机配置，可能面临内存、处理器、存储空间不足的问题。但如果不懂虚拟机里的网络配置，就只能默认选择。不同虚拟机软件的网络模式种类有所不同，但原理相似。因此，本视频以网络模式较多的Virtual Box作为示范。

首先要讲的是NAT模式（网络地址转换），因为大部分家庭网络都会用到NAT。假设家庭申请到了公网IP地址，因为属于公网，可以访问网络，其他IP也能访问你。但如果家中多人上网，只有一个IP地址不够用。

于是可以利用路由器的NAT功能，让路由器给要上网的设备分配不同的私有地址。当这些设备发送数据时，NAT会把私有地址转成公有地址，并用端口进行标识。数据回来时，再把公有地址转成私有地址。私有地址有特定范围，不能被公有地址直接访问。

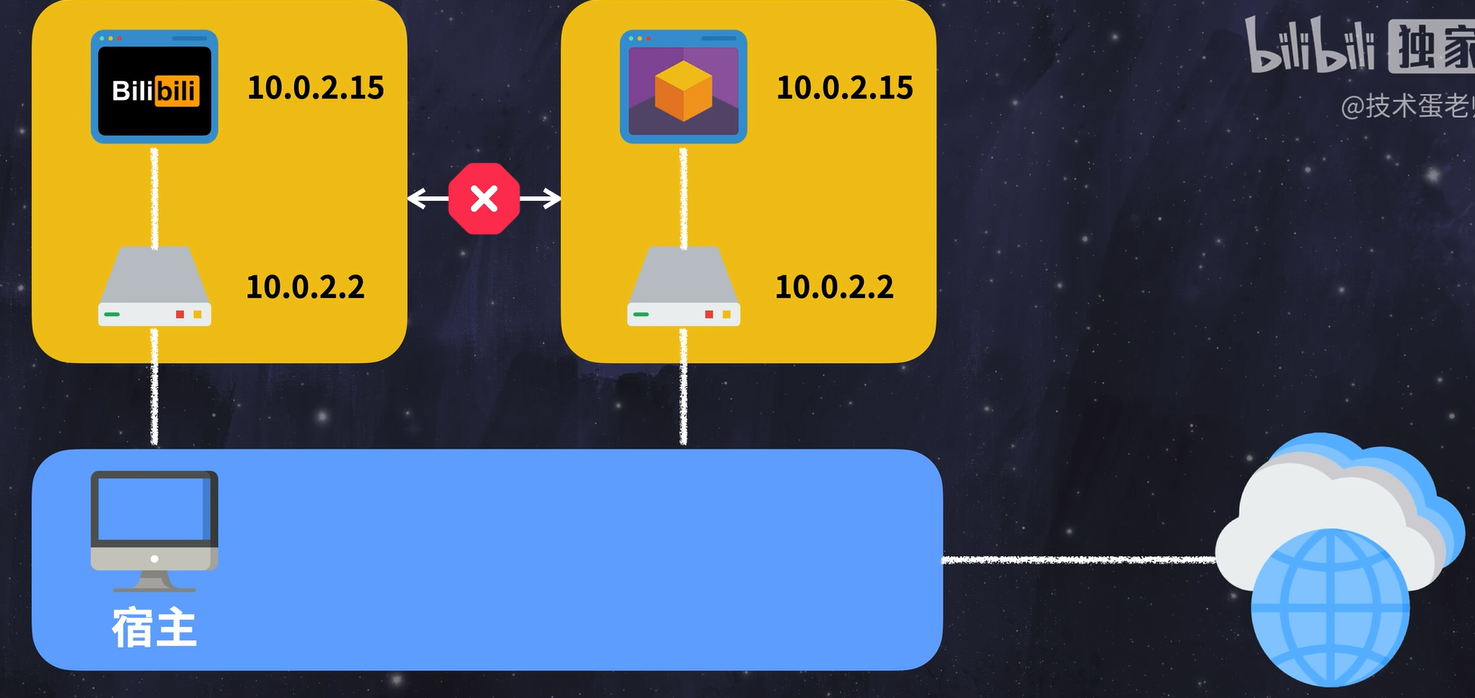

目前Virtual Box的默认网络模式就是NAT。创建虚拟机时，会默认提供NAT模式，此模式下会有一台虚拟的DHCP服务器。DHCP服务器和网关默认是10.0.2.2，因为是NAT模式，所以会分配私有地址，默认私有地址是10.0.2.15。每创建一台使用NAT模式的虚拟机，它们都有同样的私有地址，因为它们都在独立网络里，所以这些虚拟机不能直接访问彼此。

注意，本视频不讲端口转发等操作，端口转发会在单独讲解NAT模式的视频里讲解。有个问题，大部分人都知道这些虚拟机可以正常上网，怎么做到的呢？首先，虚拟机的数据出去，经过网关时，软件会对数据包进行改写。使得数据包像是在宿主环境里生成的，再从宿主环境经过自身的NAT转换，发送到互联网，可以简单理解为这里面有两层NAT。

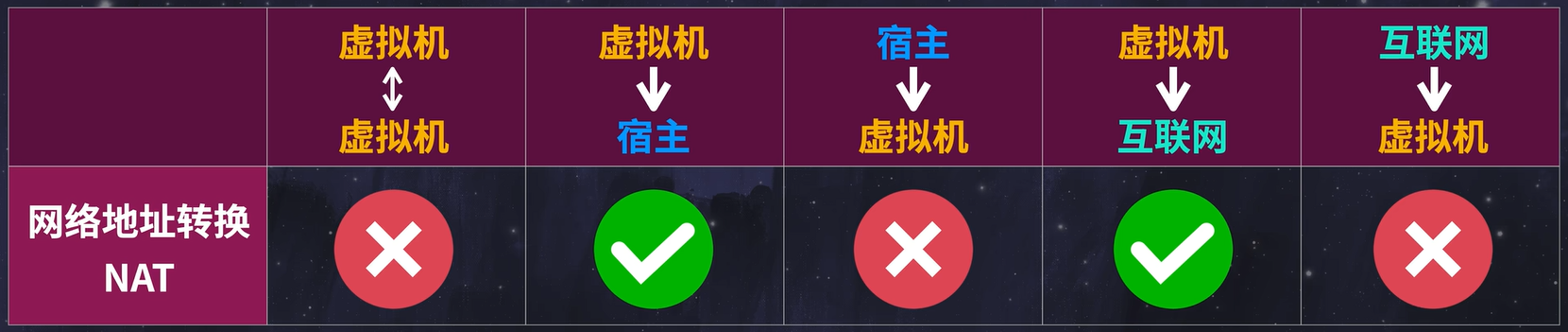

现在我们来看看虚拟机里面的情况，它们都有一个私有地址，且一样，显然它们没法直接互通。接着看看它们是否能ping宿主，注意看这里虚拟机是可以ping通的宿主机IP的，毕竟是通过宿主出去的数据，但是宿主是ping不通虚拟机的。可以想象宿主对于虚拟机来说是公网，而公网是不能直接访问这些虚拟机的私有地址。NAT模式正常是只出不进的，所以我们还得测试它们的联网能力。结果肯定是没问题的。NAT模式下，虚拟机之间正常不能互通，虚拟机可以访问宿主，也可以访问物联网。但是宿主和局域网里的设备正常不能访问虚拟机，因此互联网要正常访问虚拟机就更不能了。

接下来的NAT网络模式比刚才的NAT模式多了“网络”二字，主要让虚拟机在NAT模式下都可以互通。软件在虚拟机前加了一台虚拟的交换机，为网络分配地址的虚拟DHCP服务器地址和之前不一样，网关地址也不一样。重点是这些虚拟机可以互通，因为它们都在同一个网络里。

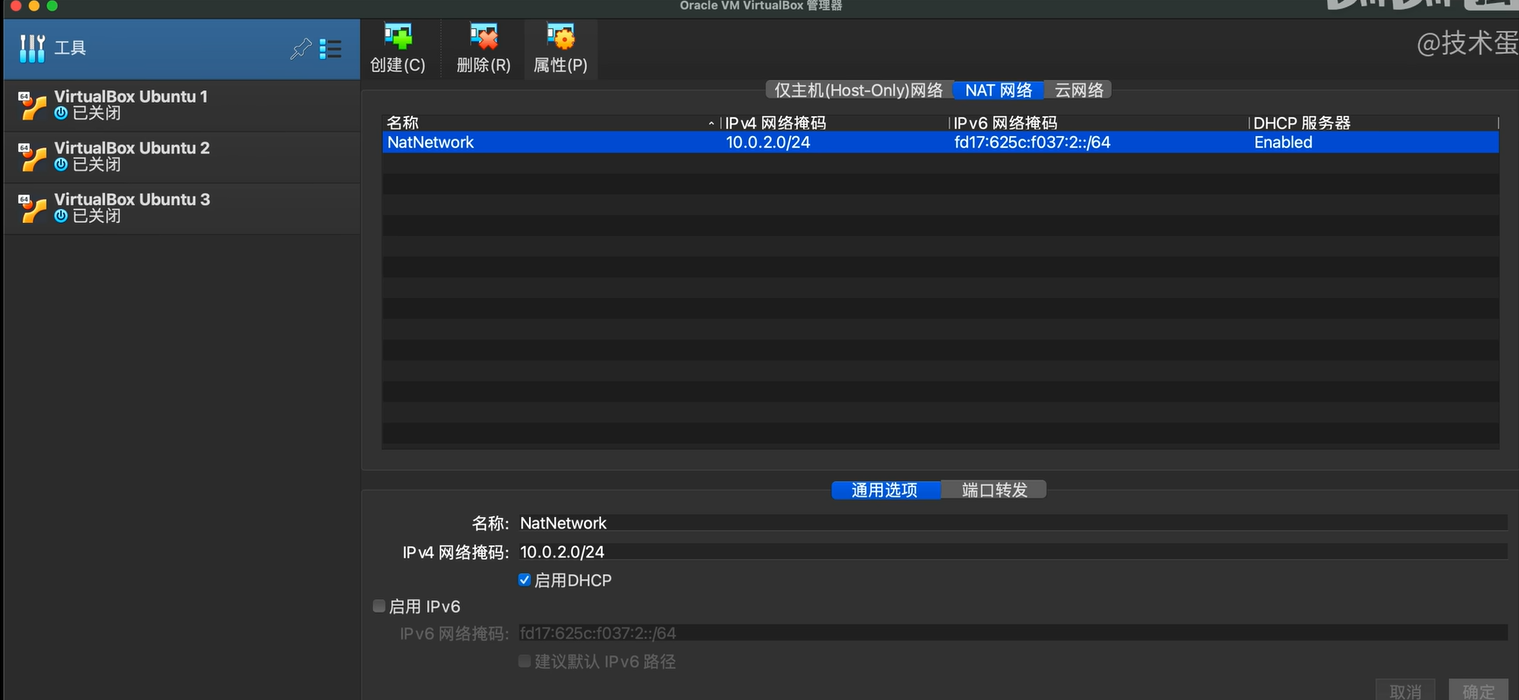

NAT网络模式操作很简单，首先设置net网络，包括名字、网络掩码和dhcp。

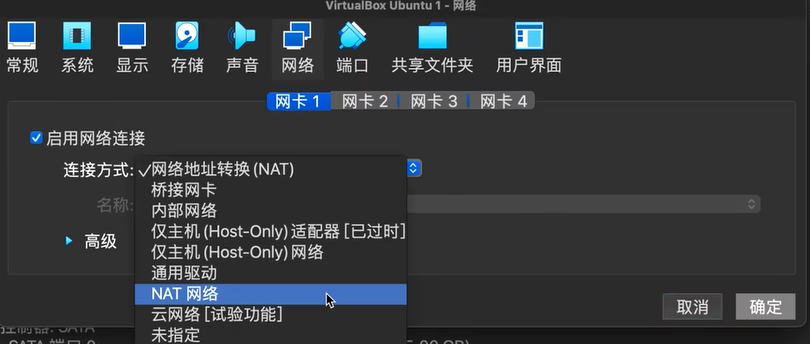

设置完成后，再在虚拟机的网络模式里选择对应的nat网络名字。注意虚拟机的mac地址需要不一样，如果克隆了虚拟机，记得刷新mac地址，否则dhcp握手时可能会出问题。

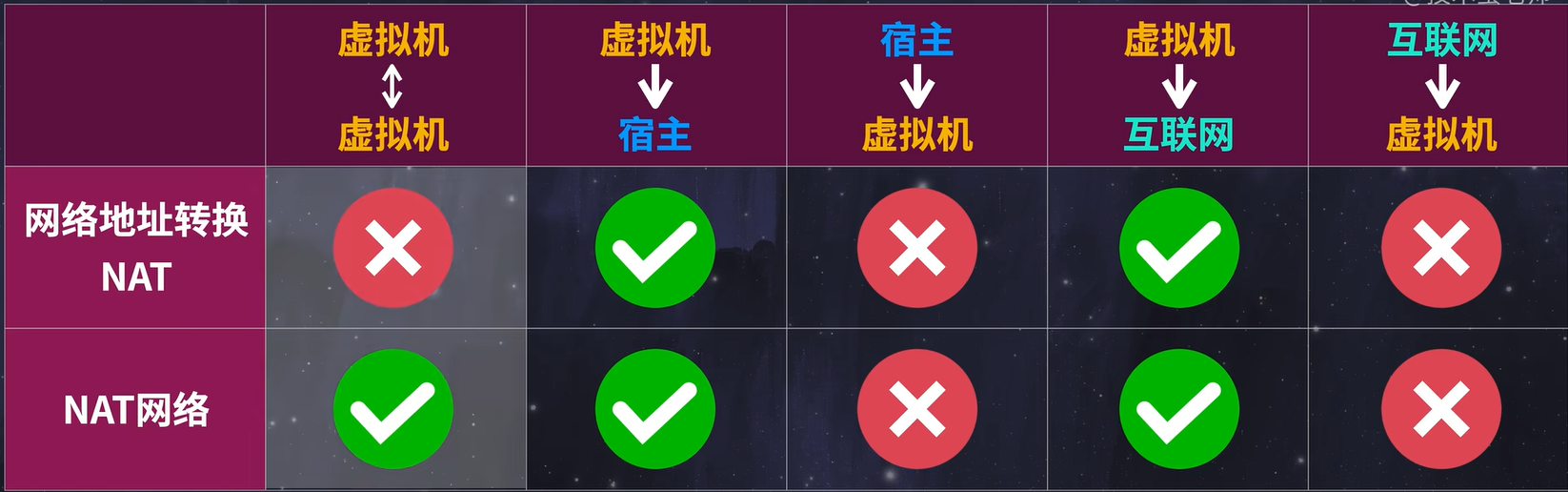

进入虚拟机后，可以查看网关地址是否和我刚才说的一样，两台虚拟机显示的一样，再互相ping一下，对方没问题，说明它们在同一个网络里。现在我们就知道net网络和nat的区别了。主要是虚拟机之间可以互通，其余的和nat模式一样，可以访问互联网，但不能直接访问内部网络。

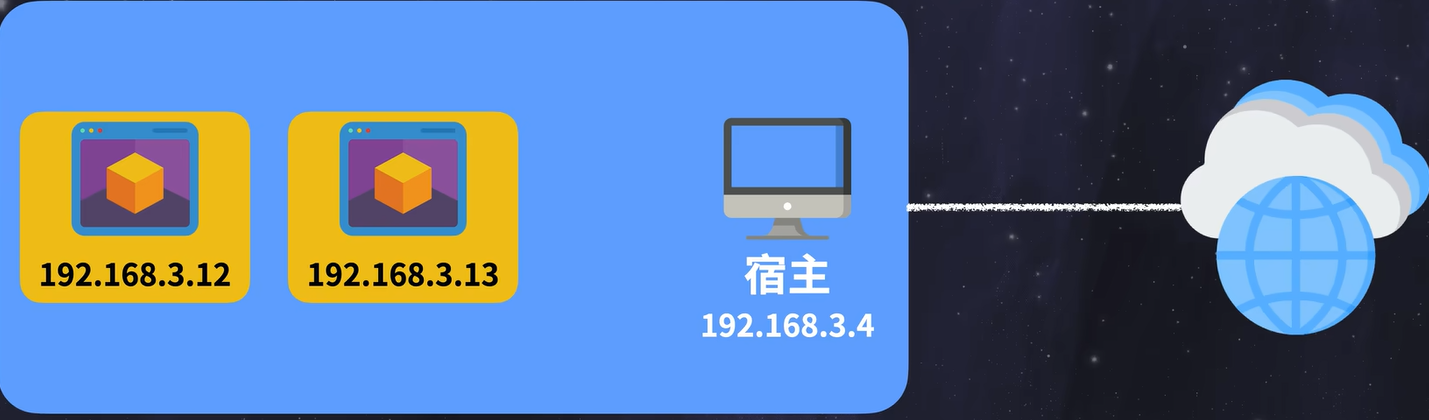

Briged Adapter桥接网卡，桥接模式听起来难，其实很简单，想象为把虚拟机放在了宿主的局域网里，这些虚拟机相当于和宿主平级，也就是说宿主在哪里获得ip地址，虚拟机也一样从那里获取。所以会消耗宿主所在局域网的ip地址。

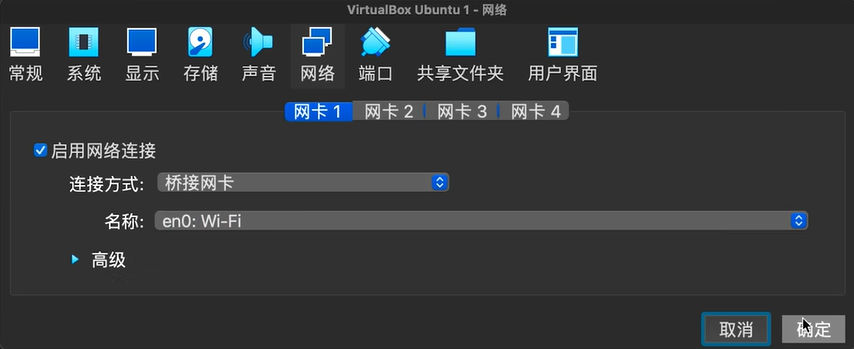

配置方法很简单，直接选择桥接网卡模式，并选择适配器，比如数组用wifi联网，就选wifi，然后还是要确保桥接的虚拟机mac地址需要不一样。

现在我们进入虚拟机时，可以看到虚拟机和宿主的网关都是一样的。先试一下虚拟机之间能否互ping，结果肯定没问题。宿主能否ping虚拟机呢，结果也是肯定的，毕竟它们都在同一个网络里。虚拟机能否ping宿主呢，这个也必须可以。最后正常的联网测试也不会有问题。

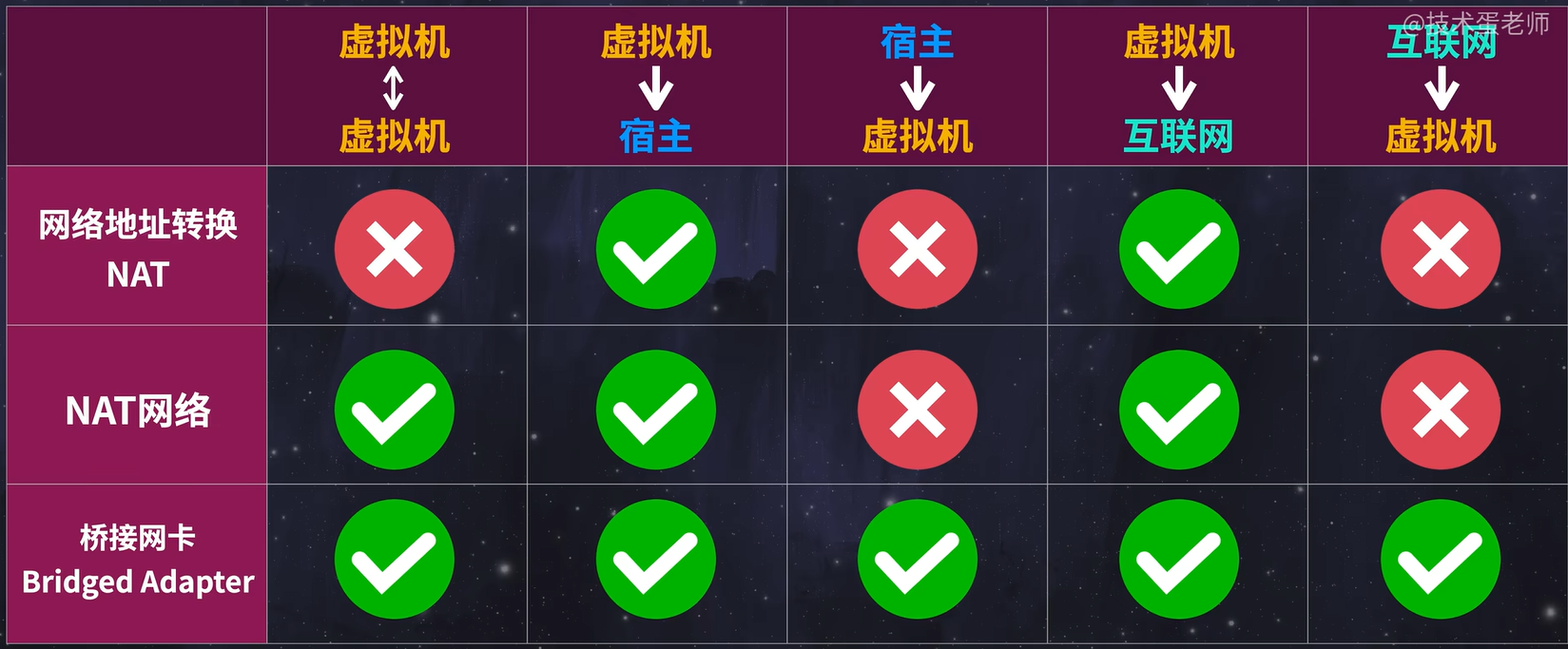

所以桥接模式全部选项亮灯，某种程度上比前面的模式都要方便。但要注意，如果要让互联网直接访问到虚拟机，需要给虚拟机分配公网地址。

如果说桥接模式是一个极端，另一个极端就是内部网络模式Internal Network。这个模式下的虚拟机虽然可以互通，但是虚拟机不能访问宿主，更不能访问网络，可以想象虚拟机和宿主分割开来了，而且virtualbox默认不提供dhcp服务器。也就是说需要手动设置静态的ip地址。

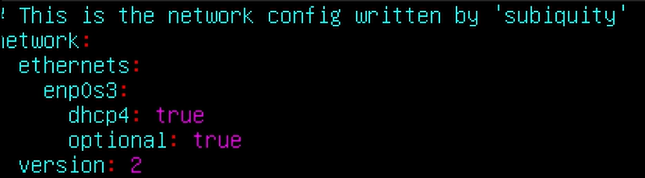

因此在设置为内部网络前，为了不让虚拟机在启动时一直卡在dhcp服务里，建议提前设置一下虚拟机，比如可以设置ubuntu系统里的netplan文件夹下的yaml文件，添加optional为true的值。

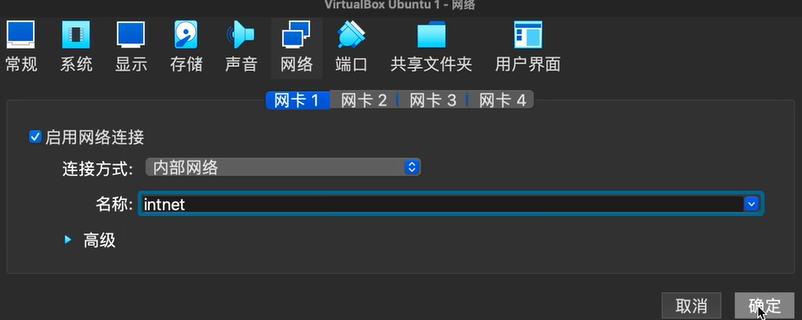

现在我们就可以设置网络模式了，直接选择内部网络即可。这里有个默认的名字，记得让虚拟机选择同样的名字。

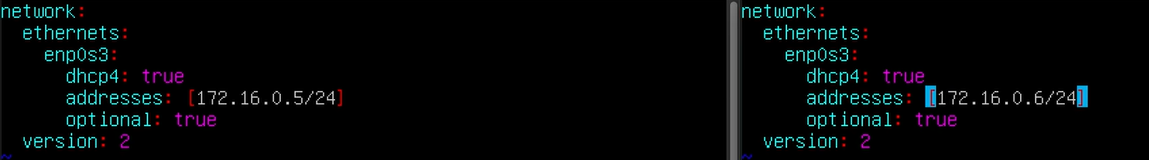

我们进入虚拟机以后，可以发现根本没有本机的ip地址。因此，我们需要手动配置一下，方法有好几种，比如还是一样可以设置netplan里的yaml文件，添加addresses并指定ip地址。两台虚拟机同样需要这样的操作，因此这个模式稍微有点麻烦。保存文件后重启虚拟机，重启后可以看到虚拟机已配置IP地址。按照前面理论，虚拟机之间可以互相访问，但无法ping通宿主，因为这是一个隔离的网络。因此，它们无法访问互联网，需要使用网络进行环境配置时需要使用其他模式。

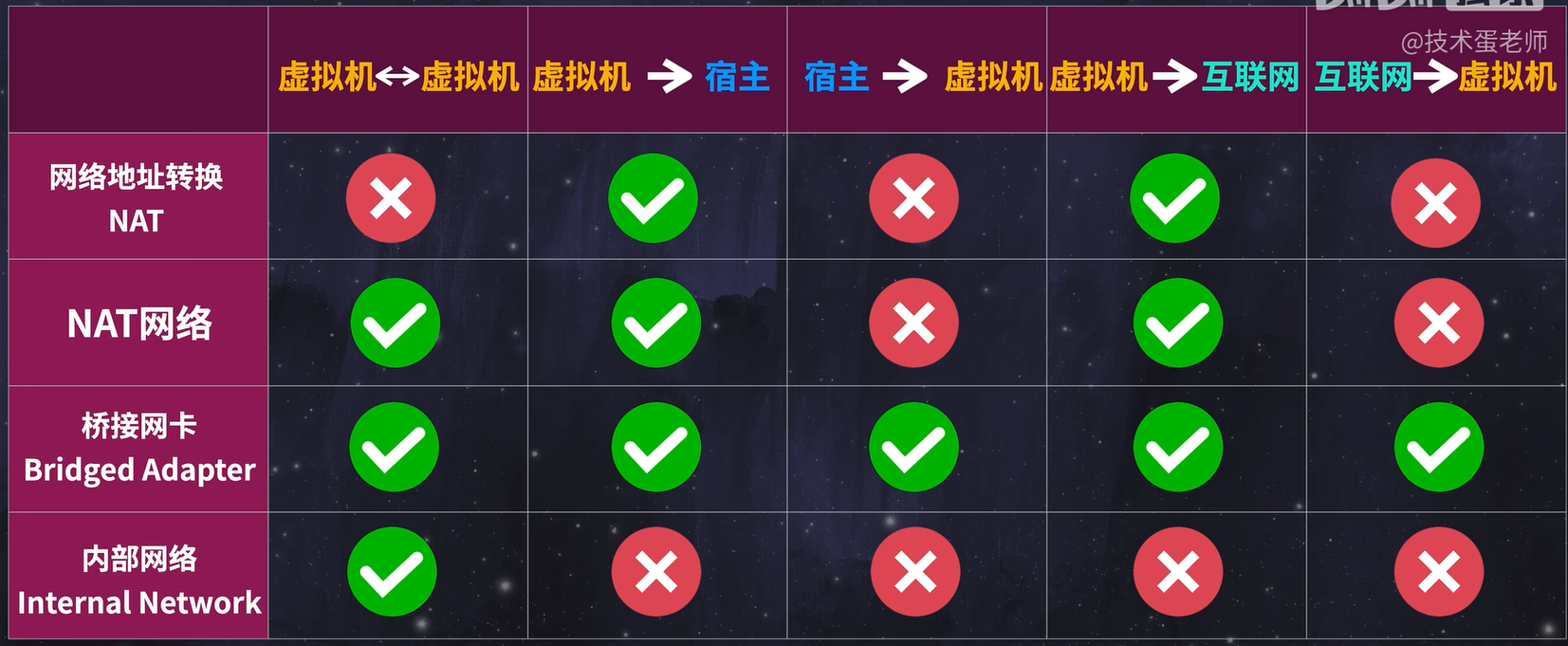

桥接模式已开启后，内部网络模式几乎都关闭了，桥接模式仅让多台虚拟机互通，是一个隔离的环境。

在进行下一个模式之前，先删除刚才的静态IP地址设置，以便更清楚地了解接下来的模式。

仅主机模式Host-Only和内部网络模式非常相似，依旧是一个隔离的网络，虚拟机之间可以互通，但虚拟机依旧无法访问外部网络。虽然有DHCP服务器分配地址，但虚拟机不能直接访问宿主所在局域网的私有地址，因为它们没有设置网关，不过可以访问虚拟网卡。当然，宿主可以访问它们，宿主以外的设备都不能访问或被访问。

在设置之前，需要先像NET网络那样进行设置，创建一个仅主机网络，设置名字、子网掩码和地址范围，然后可以为虚拟机设置网络模式。选择刚才创建的名字，即可进入虚拟机。我们可以看到，虚拟机自动被分配了IP地址，不像内部网络模式需要手动配置。查看IP地址后，基本知道它们可以互通，这和内部网络模式一样。重点是它们不能直接ping宿主，没有网关让他们出去，只能访问虚拟网卡，基本在这里就被止步了。我们查看网关配置，确实没有显示，如果要访问外部网络也不行，但让宿主直接访问虚拟机是没问题的。虽然是隔离的，但没有完全隔离。里面要出去的“门”是关的，外面要进去的“门”是开的。
