CANoe入门（1）-- 创建新CANoe工程

 安装后，迫不及待想要学习了，那么如果创建一个CANoe工程呢？？

步骤如下

一、新建CANoe工程

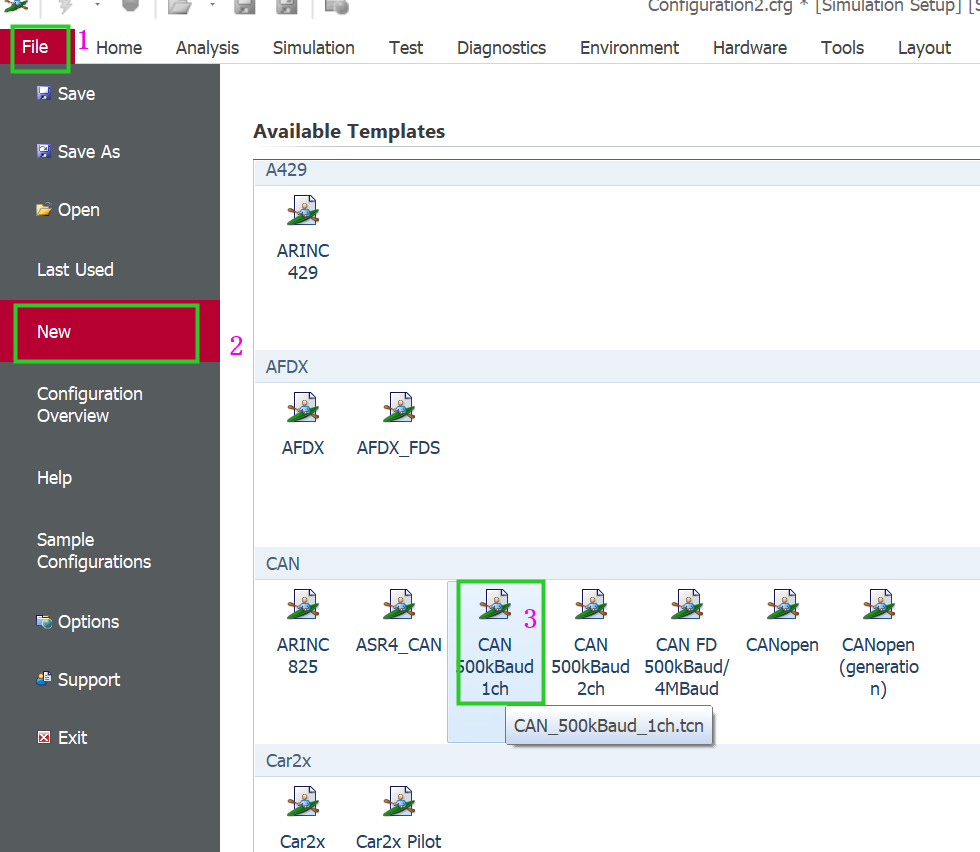

打开CANoe软件，分别点击 file --> new --> CAN500Baud1ch（双击）,如下图所示

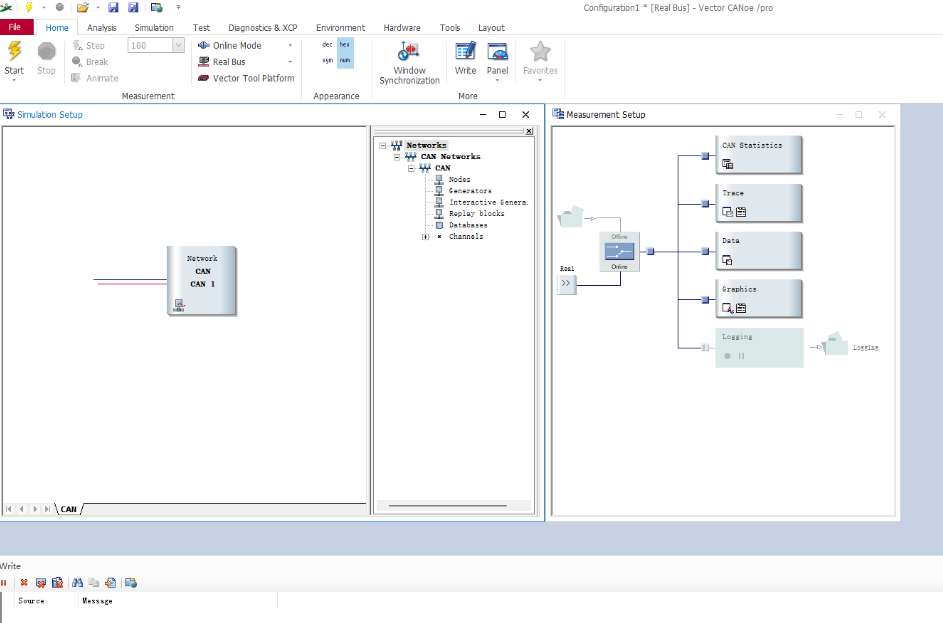

双击后进入一个空的CANoe CAN工程界面如下图所示

二、保存CANoe工程

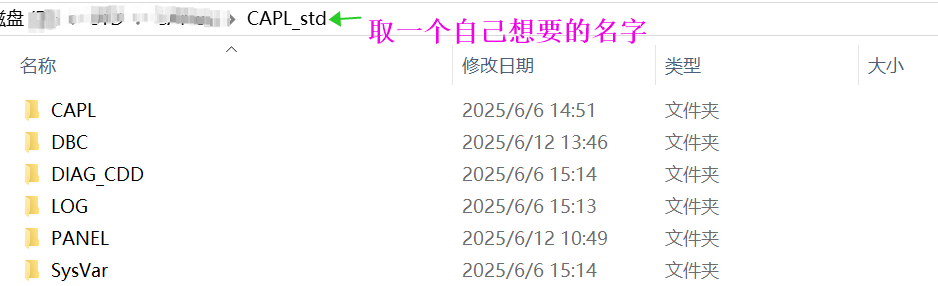

在保存之前，先新建如下的目录结构，方便存放和查找，如下图：其中包含了存放CAPL代码的CAPL文件夹，存放DBC的DBC文件夹，存放面板的PANEL文件夹，以及存放LOG的文件夹，存放诊断文件CDD的文件夹

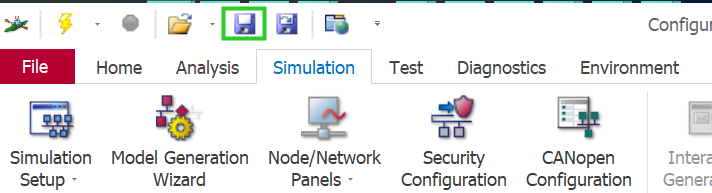

创建好后，在刚刚新建的空白CANoe工程解密上点击保存按钮，如下图

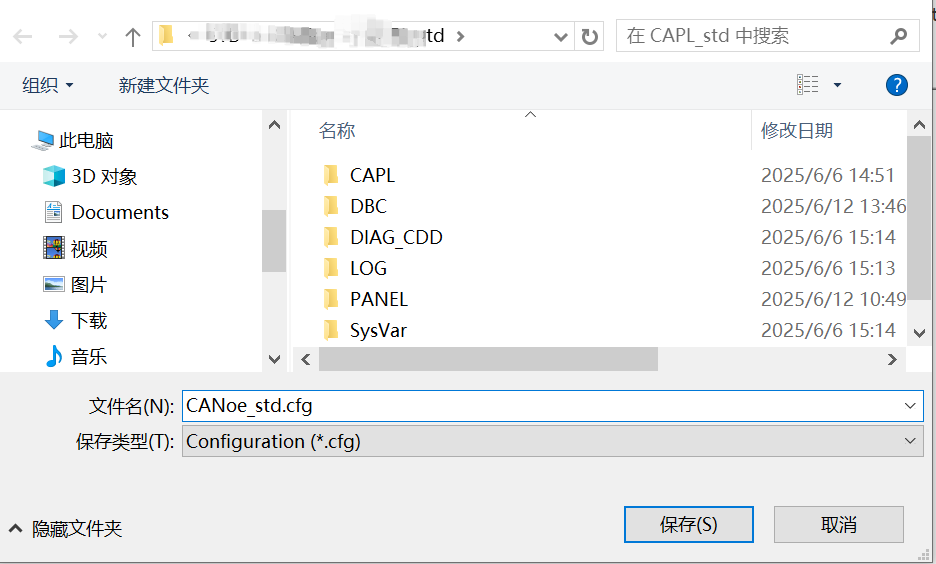

在弹出的对话框上找到上述目录，并给你的新工程取一个名字，如下图所示：

三、导入数据库文件（DBC文件）

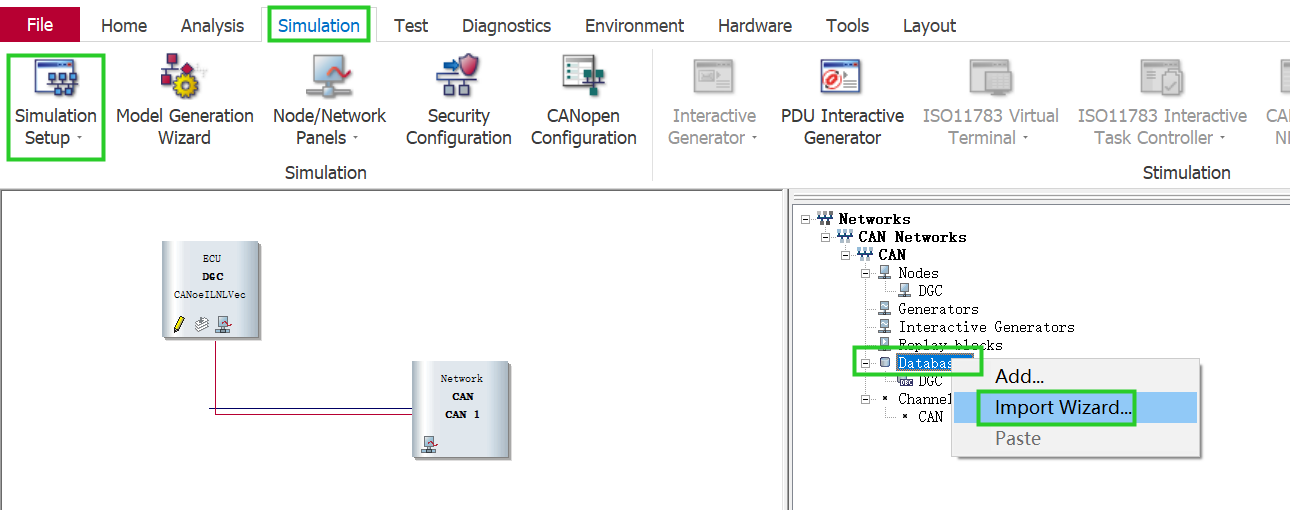

将要导入的DBC文件拷贝至上面的工程目录的DBC文件夹内，然后在Simulation Setup中右键DataBase，导入BDC文件。

弹出的选择框中，有Add和Import Wizard两个选项，其中Add是仅添加DBC文件，Import不仅添加DBC文件，还可以将BDC中定义的节点进行加载到CANoe的CAN总线上。一般情况下，选择使用Import进行导入。

在弹出的界面中，点击Select选择我们的DBC进行导入，

完成导入后CAN总线上就有了刚刚导入的节点

四、启动工程，进行报文收发和分析

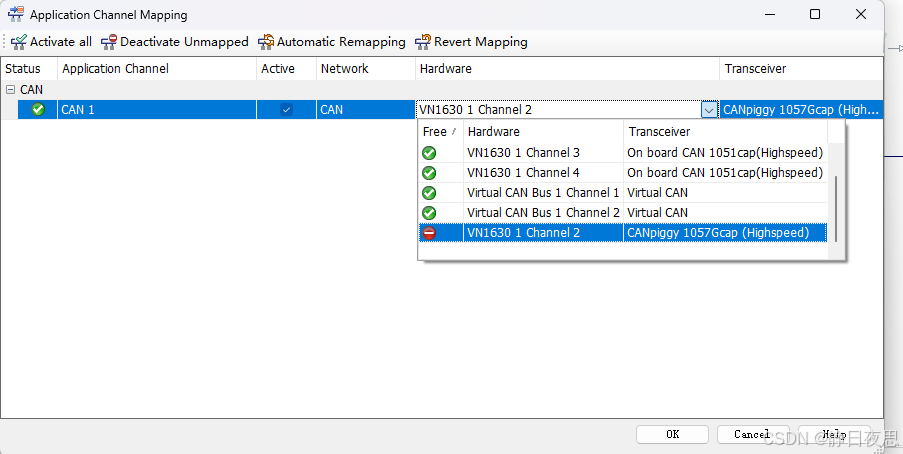

点击闪电按钮（Start）会弹出让我们选择所用硬件通道，如有硬件，选择与产品相连的CAN通道即可

选择完成之后点击OK即可启动工程。

注意了！如果你没有硬件，可以进行无硬件仿真。

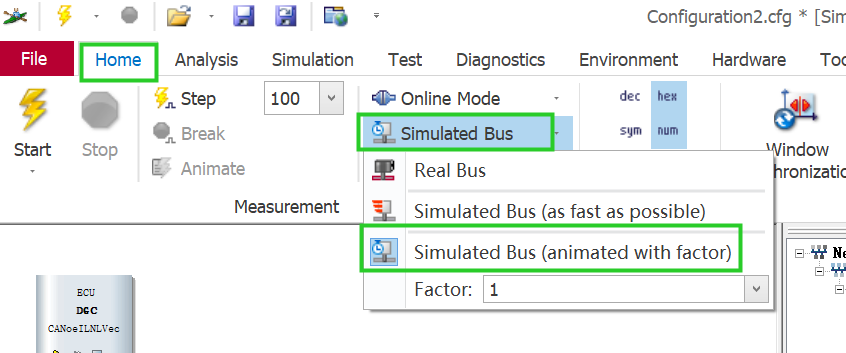

在home目录下，点击Real Bus旁边的小箭头，切换到SimulationBus模式进行离线仿真

第一个是真实总线，在有硬件且有产品时使用，第二第三个为模拟仿真运行，第二个为快速仿真，第三个为正常速度仿真，一般选择正常速度仿真。

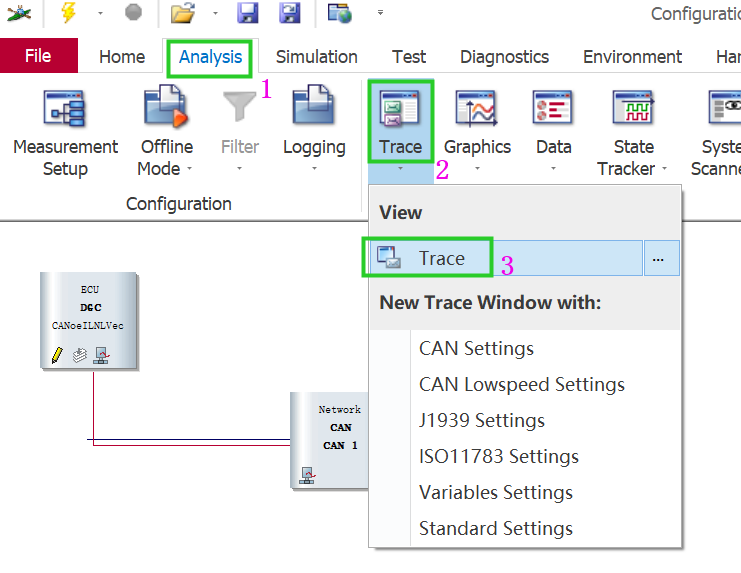

切换完成之后，点击闪电图标启动工程，启动后切换到Analysis栏点击trace即可看到CAN报文界面
