CST同轴空气线模型参数定义方法

同轴空气线

矢量网络分析仪的校准技术中，TRL/LRL校准方法常用在电路板测试、在片测试以及计量校准方面。

在计量校准方面，同轴空气线，也就是TRL和LRL中的“T”和“L”，由于机械加工简单，由机械尺寸测量、计算和仿真获得的电气特性参数，可以直接作为校准件标准参数。

工程和测试人员会根据需求，自制空气线校准件，本文简述其参数定义和提取方法。

TRL/LRL校准

TRL (直通– 反射– 传输线) ，LRL(传输线– 反射– 传输线)校准方法包含三种校准件：

反射校准件R，可以是短路器（short）或开路器（Open），在所有测试端口的R参数必须一致。

双端口T和L，使用中通常把T和L采用同一种类型传输线，与LRL相同。它们的要求是端口匹配接近理想值，需要知道它们的电长度（延时）和损耗的准确数值。

在计量校准时，我们经常使用自制同轴空气线，需要掌握其模型参数的定义和算法。

同轴空气线对应频段

直通（T）、第一个空气线（L1）和第二个空气线（L2），

对应三个已知电长度:lT,lL1,lL2

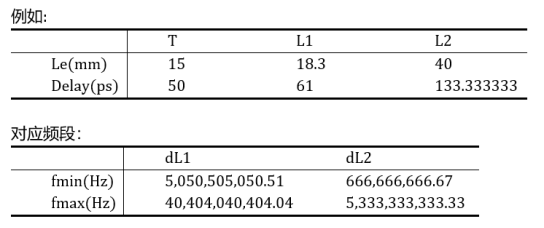

lT作为参考，长度差（延时差）l1=lL1-lT和 l2 = lL2-lT，确定了测试频率范围。

同轴空气线参数定义

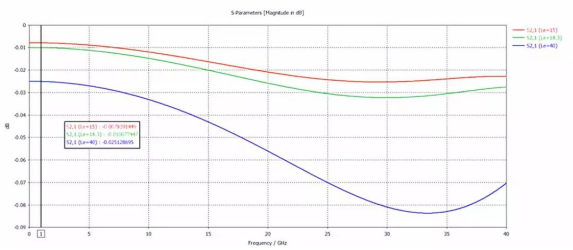

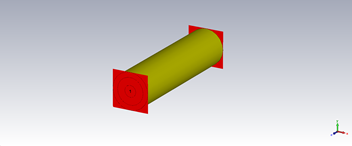

用CST进行空气线模型仿真，实测T:15mm(长)，2.922mm（外导体内径），1.272mm（内导体外径）。

此时，T的参数设置：

Delay = 50.05084ps

Offset Loss = 1.8262GΩ/s

---
