【Bluedroid】蓝牙启动之 RFCOMM_Init 流程源码解析

news 来源：原创 2025/6/15 8:14:17

本文围绕蓝牙协议栈中 RFCOMM（无线射频通信）层与 L2CAP（逻辑链路控制和适配协议）层的核心初始化流程及交互机制展开，重点分析了 RFCOMM 模块的初始化函数（RFCOMM_Init）、RFCOMM 与 L2CAP 的接口注册函数（rfcomm_l2cap_if_init），以及 L2CAP 层的服务注册函数（L2CA_Register）。结合关键数据结构（如tRFC_CB、tRFC_MCB、tL2CAP_APPL_INFO等）的定义与协作关系，阐述了 RFCOMM 如何通过 L2CAP 提供的服务实现连接管理、数据传输及状态同步，揭示了蓝牙协议栈分层架构中上层协议与中间层的高效交互逻辑。

一、概述

1.1 背景：蓝牙协议栈中的 RFCOMM 与 L2CAP

蓝牙协议栈采用分层架构，L2CAP 作为中间层，负责为上层协议（如 RFCOMM、AVCTP）提供面向连接的通道服务，支持数据分片、QoS（服务质量）协商及流量控制。RFCOMM 基于 L2CAP 通道实现串口仿真（如蓝牙串口），需依赖 L2CAP 的连接管理能力。两者的协作是蓝牙数据传输的核心基础。

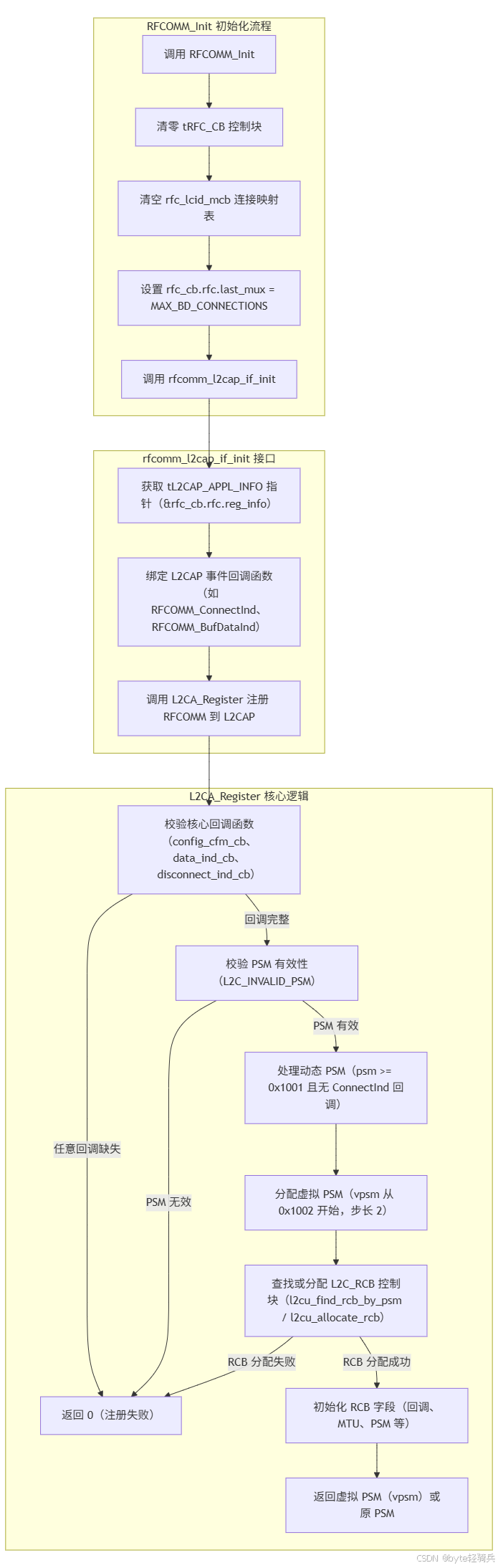

1.2 RFCOMM 层的初始化：`RFCOMM_Init`

RFCOMM_Init是 RFCOMM 层的启动入口，主要完成以下初始化任务：

控制块清零：通过memset将全局控制块tRFC_CB（rfc_cb）的内存置零，确保所有状态变量（如last_mux、last_port_index）初始化为默认值。
连接映射表清空：清空rfc_lcid_mcb（SCI 到连接管理块的映射表），避免残留连接信息干扰后续操作。
关键参数初始化：设置rfc_cb.rfc.last_mux为MAX_BD_CONNECTIONS（默认 16），用于后续多路复用器编号的动态分配。
L2CAP 接口初始化：调用rfcomm_l2cap_if_init，完成 RFCOMM 与 L2CAP 的接口注册。

1.3 RFCOMM 与 L2CAP 的接口注册：`rfcomm_l2cap_if_init`

该函数的核心是将 RFCOMM 的事件回调函数注册到 L2CAP 层，建立两者的交互通道：

回调绑定：将 RFCOMM 的连接、配置、断开、数据接收等事件处理函数（如RFCOMM_ConnectInd、RFCOMM_BufDataInd）绑定到tL2CAP_APPL_INFO结构体（rfc_cb.rfc.reg_info），供 L2CAP 调用。
L2CAP 注册：调用L2CA_Register函数，以BT_PSM_RFCOMM（0x0003，RFCOMM 专用 PSM）为标识，向 L2CAP 注册 RFCOMM 服务，并声明本地 MTU（L2CAP_MTU_SIZE，默认 1691 字节）等参数。

1.4 L2CAP 层的服务注册：`L2CA_Register`

L2CAP 通过L2CA_Register管理上层协议的注册，核心逻辑包括：

回调有效性校验：强制上层协议提供pL2CA_ConfigCfm_Cb（配置确认）、pL2CA_DataInd_Cb（数据到达）、pL2CA_DisconnectInd_Cb（断开指示）等核心回调，确保事件能被正确处理。
PSM 有效性校验：验证 PSM 是否符合蓝牙规范（如非保留值、奇数规则），避免非法协议注册。
虚拟 PSM 分配：针对动态 PSM（>=0x1001）的纯客户端场景（无连接请求回调），分配虚拟 PSM（偶数，如0x1002起），避免与其他服务的 PSM 冲突。
注册控制块（RCB）管理：从预分配的 RCB 资源池中获取或创建tL2C_RCB，存储上层协议的回调、MTU、PSM 等信息，供 L2CAP 后续事件路由使用。

1.5 关键数据结构的协作

tRFC_CB与tPORT_CB：RFCOMM 的全局控制块，整合核心状态（tRFCOMM_CB）与资源池（tPORT_CB中的端口和连接管理块数组），实现端口与连接的高效管理。
tRFC_MCB：每个物理连接的状态管理块，跟踪多路复用通道的定时器、队列、对端地址等信息，通过port_handles快速映射逻辑端口（DLCI）。
tL2CAP_APPL_INFO：L2CAP 与上层协议的交互接口，存储回调函数指针，是事件驱动的核心桥梁。

二、源码解析

RFCOMM_Init

packages/modules/Bluetooth/system/stack/rfcomm/port_api.cc
tRFC_CB rfc_cb;  // RFCOMM控制块（Control Block），存储模块全局状态
std::unordered_map<uint16_t /* sci */, tRFC_MCB*> rfc_lcid_mcb;  // 连接映射表：通过SCI（服务类标识符）映射到连接管理块（MCB）/* The maximum simultaneous links to different devices. */
#ifndef MAX_BD_CONNECTIONS
#define MAX_BD_CONNECTIONS 16
#endif/********************************************************************************* Function         RFCOMM_Init** Description      This function is called to initialize RFCOMM layer*******************************************************************************/
void RFCOMM_Init(void) {memset(&rfc_cb, 0, sizeof(tRFC_CB)); /* Init RFCOMM control block */rfc_lcid_mcb = {}; /* 清空连接映射表 */rfc_cb.rfc.last_mux = MAX_BD_CONNECTIONS;rfcomm_l2cap_if_init(); /* 初始化与L2CAP层的接口 */
}

RFCOMM 模块的初始化准备工作。

tRFC_CB

packages/modules/Bluetooth/system/stack/include/l2c_api.h
// 用于 AMP（自适应多路径协议）的扩展流规范，定义了更精细的流量控制参数
/* Define the extended flow specification fields used by AMP */
typedef struct {uint8_t id;               // 流标识符（唯一标识一个流）uint8_t stype;            // 流类型（如同步流、异步流）uint16_t max_sdu_size;    // 最大SDU（服务数据单元）大小（字节）uint32_t sdu_inter_time;  // SDU间隔时间（微秒，最小发送间隔）uint32_t access_latency;  // 访问延迟（微秒，数据从发送到接收的最大时间）uint32_t flush_timeout;   // 刷新超时（微秒，未确认数据的最大保留时间）
} tHCI_EXT_FLOW_SPEC;// 定义 L2CAP 连接的 QoS（服务质量）参数，适用于大多数蓝牙连接场景
typedef struct {uint8_t qos_flags;          /* TBD */uint8_t service_type;       /* see below */uint32_t token_rate;        /* bytes/second */uint32_t token_bucket_size; /* bytes */uint32_t peak_bandwidth;    /* bytes/second */uint32_t latency;           /* microseconds */uint32_t delay_variation;   /* microseconds */
} FLOW_SPEC;// 用于 L2CAP 连接的配置参数协商，支持可选参数（通过布尔字段标记是否存在）
/* Define a structure to hold the configuration parameters. Since the* parameters are optional, for each parameter there is a boolean to* use to signify its presence or absence.*/
typedef struct {uint16_t result; /* Only used in confirm messages */bool mtu_present;uint16_t mtu;bool qos_present;FLOW_SPEC qos;bool flush_to_present;uint16_t flush_to;bool fcr_present;tL2CAP_FCR_OPTS fcr;bool fcs_present; /* Optionally bypasses FCS checks */uint8_t fcs;      /* '0' if desire is to bypass FCS, otherwise '1' */bool ext_flow_spec_present;tHCI_EXT_FLOW_SPEC ext_flow_spec;uint16_t flags; /* bit 0: 0-no continuation, 1-continuation */
} tL2CAP_CFG_INFO;// 每个 RFCOMM 多路复用通道（对应一个 L2CAP 通道）的状态管理块，用于跟踪连接状态、定时器和队列
/** RFCOMM multiplexer Control Block
*/
typedef struct {alarm_t* mcb_timer = nullptr;   /* MCB timer */fixed_queue_t* cmd_q = nullptr; /* Queue for command messages on this mux */uint8_t port_handles[RFCOMM_MAX_DLCI + 1]; /* Array for quick access to  *//* port handles based on dlci        */RawAddress bd_addr =RawAddress::kEmpty;                /* BD ADDR of the peer if initiator */uint16_t lcid;                         /* Local cid used for this channel */uint16_t peer_l2cap_mtu; /* Max frame that can be sent to peer L2CAP */uint8_t state;           /* Current multiplexer channel state */uint8_t is_initiator;    /* true if this side sends SABME (dlci=0) */bool restart_required;  /* true if has to restart channel after disc */bool peer_ready;        /* True if other side can accept frames */uint8_t flow;           /* flow control mechanism for this mux */bool l2cap_congested;   /* true if L2CAP is congested */bool is_disc_initiator; /* true if initiated disc of port */uint16_tpending_lcid; /* store LCID for incoming connection while connecting */bool pending_configure_complete;       /* true if confiquration of the pendingconnection was completed*/tL2CAP_CFG_INFO pending_cfg_info = {}; /* store configure info for incomingconnection while connecting */
} tRFC_MCB;packages/modules/Bluetooth/system/internal_include/bt_target.h
/******************************************************************************** RFCOMM******************************************************************************//* The maximum number of ports supported. */
#ifndef MAX_RFC_PORTS
#define MAX_RFC_PORTS 30
#endif/* The maximum simultaneous links to different devices. */
#ifndef MAX_BD_CONNECTIONS
#define MAX_BD_CONNECTIONS 16
#endif// RFCOMM 层的全局端口和连接池，管理所有端口实例和多路复用通道
/* Define the PORT/RFCOMM control structure
*/
typedef struct {tPORT port[MAX_RFC_PORTS];            /* Port info pool */tRFC_MCB rfc_mcb[MAX_BD_CONNECTIONS]; /* RFCOMM bd_connections pool */
} tPORT_CB;/* Define the structure that applications use to register with* L2CAP. This structure includes callback functions. All functions* MUST be provided, with the exception of the "connect pending"* callback and "congestion status" callback.*/
typedef struct {tL2CA_CONNECT_IND_CB* pL2CA_ConnectInd_Cb;tL2CA_CONNECT_CFM_CB* pL2CA_ConnectCfm_Cb;tL2CA_CONFIG_IND_CB* pL2CA_ConfigInd_Cb;tL2CA_CONFIG_CFM_CB* pL2CA_ConfigCfm_Cb;tL2CA_DISCONNECT_IND_CB* pL2CA_DisconnectInd_Cb;tL2CA_DISCONNECT_CFM_CB* pL2CA_DisconnectCfm_Cb;tL2CA_DATA_IND_CB* pL2CA_DataInd_Cb;tL2CA_CONGESTION_STATUS_CB* pL2CA_CongestionStatus_Cb;tL2CA_TX_COMPLETE_CB* pL2CA_TxComplete_Cb;tL2CA_ERROR_CB* pL2CA_Error_Cb;tL2CA_CREDIT_BASED_CONNECT_IND_CB* pL2CA_CreditBasedConnectInd_Cb;tL2CA_CREDIT_BASED_CONNECT_CFM_CB* pL2CA_CreditBasedConnectCfm_Cb;tL2CA_CREDIT_BASED_RECONFIG_COMPLETED_CB*pL2CA_CreditBasedReconfigCompleted_Cb;tL2CA_CREDIT_BASED_COLLISION_IND_CB* pL2CA_CreditBasedCollisionInd_Cb;
} tL2CAP_APPL_INFO;packages/modules/Bluetooth/system/stack/rfcomm/rfc_int.h
// RFCOMM 层的核心状态管理结构，包含接收帧、L2CAP 注册信息和关键状态变量
/* Define RFComm control block
*/
typedef struct {MX_FRAME rx_frame; // 接收帧缓冲区（存储从L2CAP层接收的原始数据）tL2CAP_APPL_INFO reg_info; /* L2CAP Registration info */bool peer_rx_disabled; /* If true peer sent FCOFF */uint8_t last_mux;      /* Last mux allocated */uint8_t last_port_index;  // Index of last port allocated in rfc_cb.port
} tRFCOMM_CB;// 整合 RFCOMM 核心控制块和端口控制块，是 RFCOMM 层的全局状态容器
/* Main Control Block for the RFCOMM Layer (PORT and RFC) */
typedef struct {tRFCOMM_CB rfc;  // RFCOMM核心状态（接收、L2CAP交互、复用器管理）tPORT_CB port;  // 端口和连接池（管理所有端口实例和物理连接）
} tRFC_CB;

蓝牙协议栈中 RFCOMM和 L2CAP层的核心数据结构，用于管理连接、配置参数、服务质量（QoS）和状态信息。

结构体间的协作关系

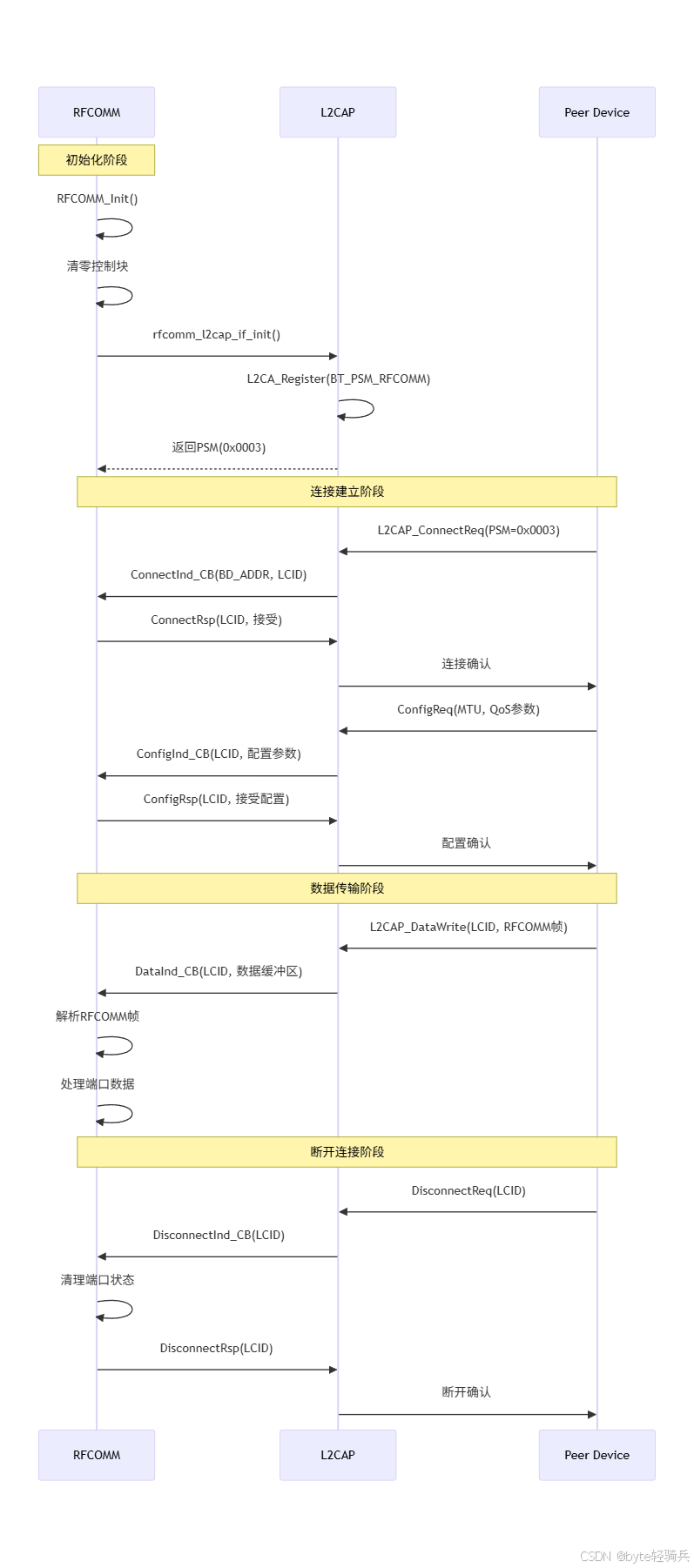

L2CAP 与 RFCOMM 的交互： RFCOMM 通过向 L2CAP 注册回调，当 L2CAP 层收到连接请求、数据或状态变化时，通过这些回调通知 RFCOMM 层（如pL2CA_DataInd_Cb处理接收数据）。
连接管理： 每个物理连接（到不同蓝牙设备）对应一个tRFC_MCB，管理该连接上的所有逻辑端口（通过port_handles映射 DLCI 到端口句柄）。
资源池： tPORT_CB中的port数组和rfc_mcb数组作为资源池，动态分配端口和连接控制块，避免频繁内存分配，提高效率。

这些结构体共同构成了 RFCOMM 层的核心逻辑，确保在 L2CAP 通道上高效管理多个逻辑端口（串口仿真），并支持 QoS、流控等高级功能。

rfcomm_l2cap_if_init

packages/modules/Bluetooth/system/stack/rfcomm/rfc_l2cap_if.cc
BT_PSM_RFCOMM = 0x0003 //  L2CAP 识别 RFCOMM 的唯一标识/* The L2CAP MTU; must be in accord with the HCI ACL buffer size. */
#ifndef L2CAP_MTU_SIZE
#define L2CAP_MTU_SIZE 1691
#endif/********************************************************************************* Function         rfcomm_l2cap_if_init** Description      This function is called during the RFCOMM task startup*                  to register interface functions with L2CAP.*******************************************************************************/
void rfcomm_l2cap_if_init(void) {tL2CAP_APPL_INFO* p_l2c = &rfc_cb.rfc.reg_info;// 存储 RFCOMM 向 L2CAP 注册的回调函数指针// 绑定 L2CAP 事件回调函数p_l2c->pL2CA_ConnectInd_Cb = RFCOMM_ConnectInd;       // 连接请求指示回调p_l2c->pL2CA_ConnectCfm_Cb = RFCOMM_ConnectCnf;       // 连接确认回调p_l2c->pL2CA_ConfigInd_Cb = RFCOMM_ConfigInd;         // 配置请求指示回调p_l2c->pL2CA_ConfigCfm_Cb = RFCOMM_ConfigCnf;         // 配置确认回调p_l2c->pL2CA_DisconnectInd_Cb = RFCOMM_DisconnectInd; // 断开请求指示回调p_l2c->pL2CA_DataInd_Cb = RFCOMM_BufDataInd;           // 数据到达指示回调p_l2c->pL2CA_CongestionStatus_Cb = RFCOMM_CongestionStatusInd; // 拥塞状态指示回调p_l2c->pL2CA_TxComplete_Cb = NULL;                     // 发送完成回调（未启用）p_l2c->pL2CA_Error_Cb = rfc_on_l2cap_error;            // L2CAP错误回调// 向 L2CAP 注册 RFCOMML2CA_Register(BT_PSM_RFCOMM, rfc_cb.rfc.reg_info, true /* enable_snoop */,nullptr, L2CAP_MTU_SIZE, 0, 0);
}

建立 L2CAP 与 RFCOMM 的交互通道。L2CAP 是蓝牙协议栈的中间层，负责为上层（如 RFCOMM）提供面向连接的通道服务。RFCOMM 需要通过 L2CAP 传输数据，并处理 L2CAP 的连接、配置、断开等事件。核心作用是：

向 L2CAP 注册 RFCOMM 的事件回调函数（如连接请求、数据到达）。
声明 RFCOMM 使用的协议服务多路复用器（PSM），以便 L2CAP 识别目标上层协议。

L2CA_Register

packages/modules/Bluetooth/system/stack/l2cap/l2c_api.cc
/********************************************************************************* Function         L2CA_Register** Description      Other layers call this function to register for L2CAP*                  services.** Returns          PSM to use or zero if error. Typically, the PSM returned*                  is the same as was passed in, but for an outgoing-only*                  connection to a dynamic PSM, a "virtual" PSM is returned*                  and should be used in the calls to L2CA_ConnectReq(),*                  L2CA_ErtmConnectReq() and L2CA_Deregister()*******************************************************************************/
uint16_t L2CA_Register(uint16_t psm, const tL2CAP_APPL_INFO& p_cb_info,bool enable_snoop, tL2CAP_ERTM_INFO* p_ertm_info,uint16_t my_mtu, uint16_t required_remote_mtu,uint16_t sec_level) {// 1. 回调函数有效性校验// L2CAP 要求上层协议必须提供部分核心回调函数，否则注册失败const bool config_cfm_cb = (p_cb_info.pL2CA_ConfigCfm_Cb != nullptr);const bool config_ind_cb = (p_cb_info.pL2CA_ConfigInd_Cb != nullptr);const bool data_ind_cb = (p_cb_info.pL2CA_DataInd_Cb != nullptr);const bool disconnect_ind_cb = (p_cb_info.pL2CA_DisconnectInd_Cb != nullptr);tL2C_RCB* p_rcb; // L2CAP 通过注册控制块（RCB）管理所有已注册的上层协议。RCB 存储了上层协议的关键信息（回调、MTU、PSM 等）uint16_t vpsm = psm;/* Verify that the required callback info has been filled in**      Note:  Connection callbacks are required but not checked**             for here because it is possible to be only a client**             or only a server.*/if (!config_cfm_cb || !data_ind_cb || !disconnect_ind_cb) {log::error("L2CAP - no cb registering PSM: 0x{:04x} cfg_cfm:{} cfg_ind:{} ""data_ind:{} discon_int:{}",psm, config_cfm_cb, config_ind_cb, data_ind_cb, disconnect_ind_cb);return (0);}// 2. PSM 有效性校验/* Verify PSM is valid */if (L2C_INVALID_PSM(psm)) {log::error("L2CAP - invalid PSM value, PSM: 0x{:04x}", psm);return (0);}// 3. 动态 PSM 的虚拟 PSM 分配/* Check if this is a registration for an outgoing-only connection to *//* a dynamic PSM. If so, allocate a "virtual" PSM for the app to use. */if ((psm >= 0x1001) && (p_cb_info.pL2CA_ConnectInd_Cb == NULL)) {for (vpsm = 0x1002; vpsm < 0x8000; vpsm += 2) {p_rcb = l2cu_find_rcb_by_psm(vpsm);if (p_rcb == NULL) break;}log::debug("L2CAP - Real PSM: 0x{:04x}  Virtual PSM: 0x{:04x}", psm, vpsm);}// 4. 注册控制块（RCB）的分配与初始化/* If registration block already there, just overwrite it */// 查找或分配 RCBp_rcb = l2cu_find_rcb_by_psm(vpsm); // 按虚拟PSM查找已有的RCBif (p_rcb == NULL) {p_rcb = l2cu_allocate_rcb(vpsm); // 分配新的RCBif (p_rcb == NULL) {log::warn("L2CAP - no RCB available, PSM: 0x{:04x}  vPSM: 0x{:04x}", psm,vpsm);return (0);}}log::info("L2CAP Registered service classic PSM: 0x{:04x}", psm);p_rcb->log_packets = enable_snoop;   // 启用/禁用Snoop日志p_rcb->api = p_cb_info; // 存储上层回调函数p_rcb->real_psm = psm; // 记录真实PSM（用于动态PSM场景）p_rcb->ertm_info = p_ertm_info == nullptr? tL2CAP_ERTM_INFO{L2CAP_FCR_BASIC_MODE}: *p_ertm_info;  // ERTM配置p_rcb->my_mtu = my_mtu;  // 本地MTUp_rcb->required_remote_mtu =std::max<uint16_t>(required_remote_mtu, L2CAP_MIN_MTU); // 对端最小MTU（至少为L2CAP_MIN_MTU）return (vpsm);
}

将上层协议（如 RFCOMM）注册到 L2CAP 层，并为其分配资源（如注册控制块）。L2CAP 通过此函数记录上层协议的回调函数、MTU（最大传输单元）等参数，从而在收到底层事件（如连接请求、数据到达）时，能够正确路由到对应的上层协议处理。

动态 PSM：

对于动态 PSM（psm >= 0x1001，通常用于客户端主动连接对端的场景），若上层协议未提供连接指示回调（pL2CA_ConnectInd_Cb == NULL，说明是纯客户端，不接受连接请求），L2CAP 会分配一个虚拟 PSM（vpsm）。

动态 PSM（如0x1001及以上）通常由对端设备分配，本地客户端需要通过虚拟 PSM 在 L2CAP 层注册，避免与其他上层协议的 PSM 冲突。

虚拟 PSM 从0x1002开始（偶数），按步长 2 递增（确保不与动态 PSM 的奇数冲突），直到找到未被占用的 PSM。
