Spring Boot 分层架构与数据流转详解

news 来源：原创 2025/6/12 17:49:23

核心分层架构图解析

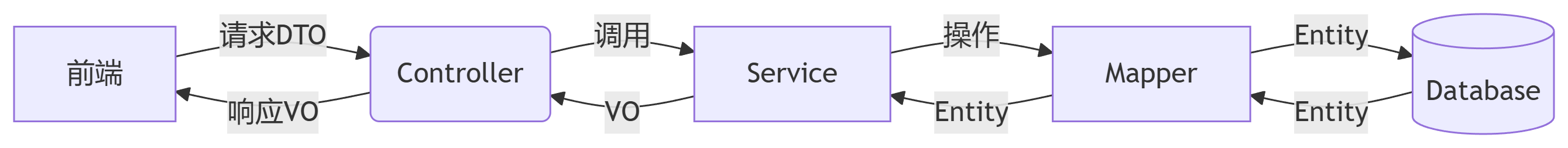

具体来说👇

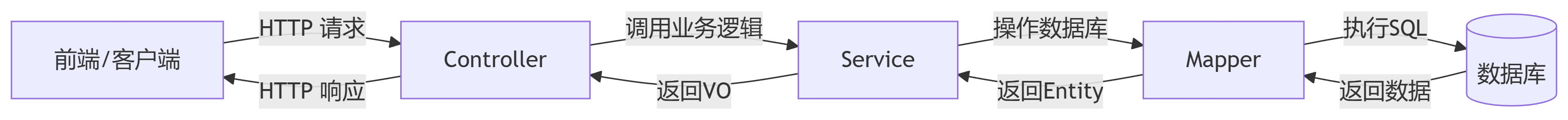

························································形象来说👇

各层详细说明

Controller（控制层）
- 职责：接收HTTP请求，返回HTTP响应
- 工作流程：
  - 接收前端发送的请求数据（JSON/表单）
  - 调用Service处理业务逻辑
  - 将Service返回的VO对象转为JSON响应
- 关键注解：
  - @RestController：标记为控制器
  - @PostMapping/@GetMapping：定义API路径
  - @RequestBody：接收JSON请求体
  - @Valid：参数校验
Service（服务层）
- 职责：处理核心业务逻辑
- 工作流程：
  - 接收Controller传递的DTO对象
  - 调用Mapper操作数据库
  - 处理业务规则和计算
  - 将Entity转换为VO返回给Controller
- 关键注解：
  - @Service：标记为服务组件
  - @Transactional：管理数据库事务
Mapper（数据访问层）
- 职责：与数据库直接交互
- 工作流程：
  - 接收Service传递的Entity对象
  - 执行SQL语句（增删改查）
  - 将数据库结果转为Entity返回
- 关键技术：
  - MyBatis：SQL映射框架
  - @Mapper：标记Mapper接口
  - XML文件：编写SQL语句
Entity（实体层）
- 职责：映射数据库表结构
- 特点：
  - 与数据库表一一对应
  - 包含所有表字段
  - 不应包含业务逻辑
- 示例：
```
@Data
public class User {private Long id;private String username;private String password; // 敏感字段private Date createTime;
}
```
DTO（数据传输对象）
- 职责：层间数据传输
- 特点：
  - 用于Controller接收请求数据
  - 只包含前端需要的字段
  - 包含数据校验规则
- 示例：
```
public class UserDTO {@NotBlankprivate String username;@Size(min=6, max=20)private String password;
}
```
VO（视图对象）
- 职责：返回给前端的数据
- 特点：
  - 只包含前端需要的数据
  - 对敏感字段脱敏
  - 格式化数据展示
- 示例：
```
public class UserVO {private Long id;private String username;private String createTime; // 格式化后的字符串
}
```

完整数据流转过程

前端发起请求
- 发送HTTP请求（如POST /users）
- 携带JSON数据（DTO格式）

Controller接收请求

@PostMapping("/users")
public UserVO createUser(@Valid @RequestBody UserDTO userDTO) {return userService.createUser(userDTO);
}

Service处理业务

@Service
public class UserService {public UserVO createUser(UserDTO userDTO) {// DTO转EntityUser user = new User();user.setUsername(userDTO.getUsername());user.setPassword(encodePassword(userDTO.getPassword()));// 保存到数据库userMapper.insert(user);// Entity转VOreturn convertToVO(user);}
}

Mapper操作数据库

<!-- UserMapper.xml -->
<insert id="insert">INSERT INTO users (username, password) VALUES (#{username}, #{password})
</insert>

VO返回给前端

private UserVO convertToVO(User user) {UserVO vo = new UserVO();vo.setId(user.getId());vo.setUsername(user.getUsername());// 格式化日期vo.setCreateTime(formatDate(user.getCreateTime()));// 不返回密码等敏感字段return vo;
}

为什么需要VO？

安全性：隐藏敏感字段（密码、内部ID等）

// Entity包含敏感字段
public class User {private String password;private String internalCode;
}// VO只返回安全字段
public class UserVO {private String username;private String displayName;
}

数据格式化：转换数据库原始数据

// 数据库存储的原始日期
private Date createTime; // VO中的格式化日期
@JsonFormat(pattern = "yyyy-MM-dd HH:mm")
private String createTime;

减少网络传输：只返回必要字段

// 不返回大型字段
// private byte[] avatarImage;

数据组合：聚合多个Entity的数据

public class OrderDetailVO {private OrderVO order;private List<OrderItemVO> items;private UserVO user;
}

一些错误写法

❌ 错误1：直接返回Entity

// Controller中
public User getUser() {return userService.getUser(); // 返回包含密码的Entity
}

✅ 正确做法：返回VO

public UserVO getUser() {User user = userService.getUser();return convertToVO(user);
}

❌ 错误2：DTO/VO混用

public class UserDTO {// 请求字段private String password;// 响应字段private String createTime;
}

✅ 正确做法：DTO/VO分离

// 请求专用
public class UserRequestDTO {private String username;private String password;
}// 响应专用
public class UserResponseVO {private String username;private String createTime;
}

总结要点

分层结构：
- Controller：处理HTTP请求/响应
- Service：实现业务逻辑
- Mapper：数据库操作
- Entity：映射数据库表
- DTO：接收请求数据
- VO：返回响应数据
数据流转方向：
前端 → DTO → Controller → Service → Mapper → Entity → 数据库
数据库 → Entity → Mapper → Service → VO → Controller → 前端
核心原则：
- 永远不要直接返回Entity给前端
- 各层只处理本层的职责
- DTO用于输入，VO用于输出
- Service处理业务逻辑和类型转换
转换工具推荐：
- 简单项目：BeanUtils.copyProperties()
- 复杂项目：MapStruct（自动生成转换代码）
