ESP32开发之WS2812B控制
- WS2812B数据手册重点摘录
- 硬件电路
- Remote Control Transceive(RMT)概念
- RMT的相关API函数
- 一段简单的控制WS2812B的应用举例
- 总结
WS2812B数据手册重点摘录
WS2812的数据手册还是很好找的,可以直接去立创商城输入型号就可以找到。
- 重点一:引脚结构
VDD:供电输入;DI:数据输入;DO:数据输出(用于级联);GND:供电地
- 重点二:供电

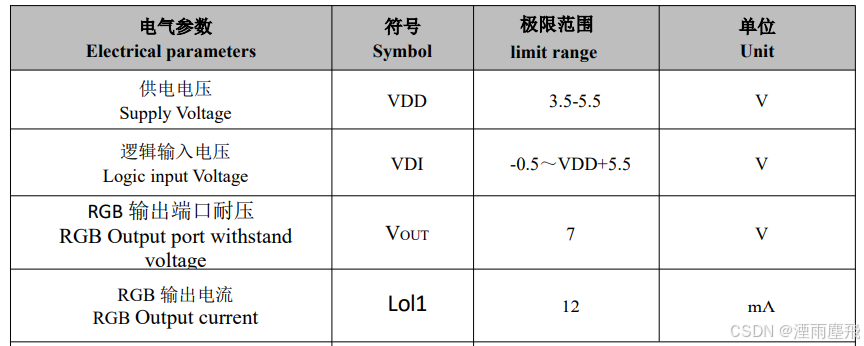

如图供电5V足够了
- 重点三:数据结构

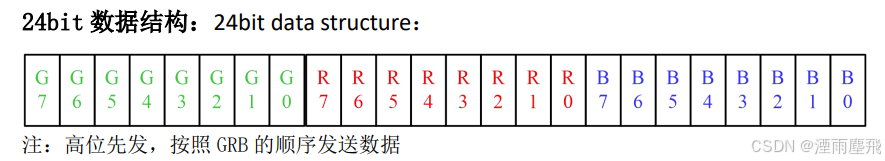

每个颜色数据为8bit
- 重点四:数据传输波形

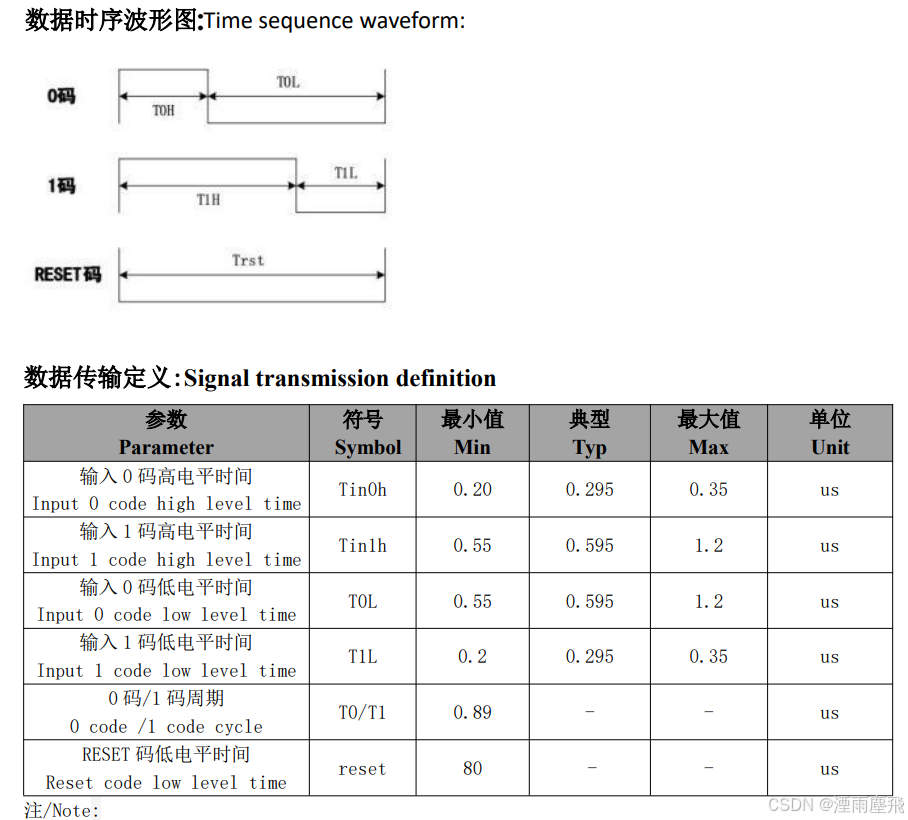

波形图还是很明了易懂的,类似于NEC编码方式。根据数据传输定义,可以知道咱们需要给它的控制信号是1MHz的。
- 重点五:厂商给的设计建议

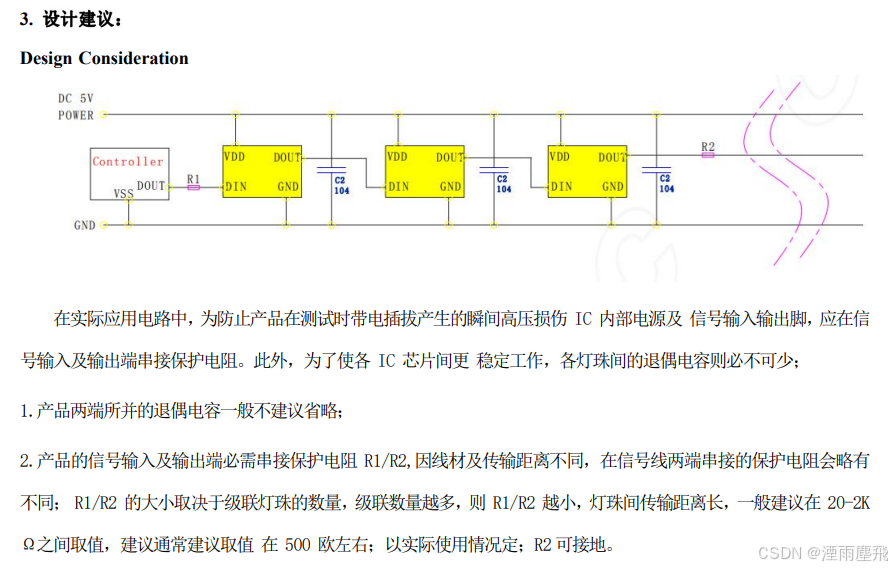

一定要看,厂商一般都会做大量的测试,他们的建议是最好的参考标准。这个器件的手册还是很详细的,如图的1、2条说明仔细看。
电路图

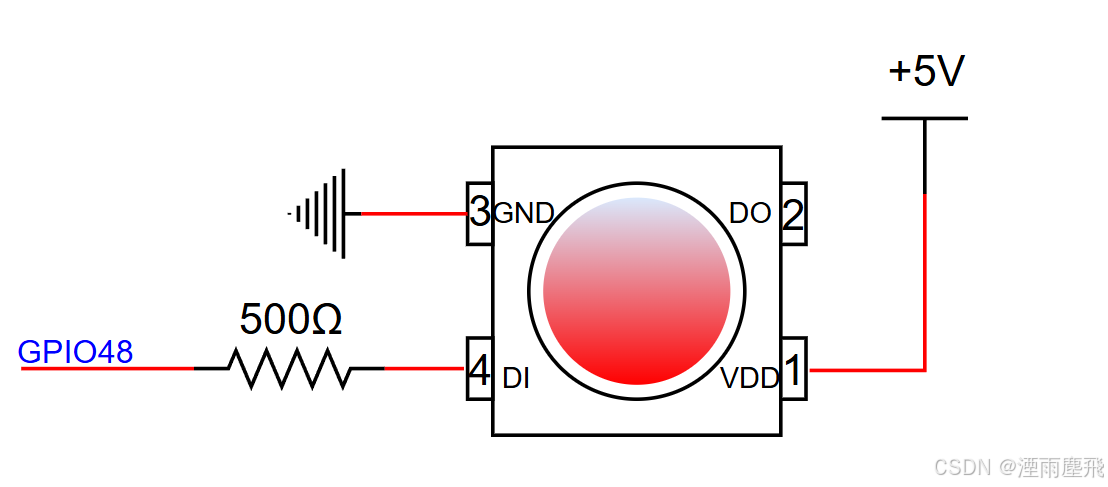

根据器件的数据手册,可以很轻松的绘制电路图
Remote Control Transceive(RMT)概念
-
背景:还记得在上次的呼吸灯么?通过ESP32自带的LEDC控制器实现的呼吸灯还是很轻松的。通过对WS2812B的数据手册阅读,可以发现对它的驱动其实也是PWM,是否也可用LEDC呢?答案是不行的,在使用LEDC产生PWM的时候可以发现,PWM的占空比是不可控的(无法控制其之发送一段PWM)。由WS2812B的传输波形可知,其需要的波形是一段的且每个周期是可控的。
-
引入:根据WS2812B的传输波形特征,发现ESP32中有一个Remote Control Transceive的外设控制器,结合安可信官网的知识解读,这个RMT是控制WS2812B的不二之选。且在RMT的案例库中有一个控制WS2812这类LED的例程,路径如下:
例程内容较为复杂,初学者一时半会很难明白其中的逻辑。在此,我做一个简单的实现例程,

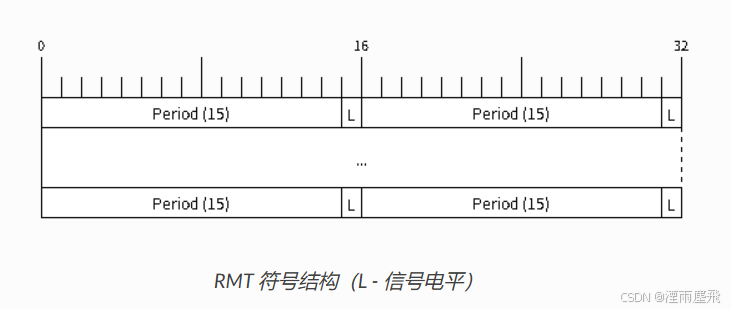

- RMT的概念:RMT是一个红外发射和接收控制器,数据格式灵活,可以发送或接收多种类型的信号。它有自己的数据模式,叫做RMT符号。每个符号由两对两个值组成,每对中的第一个值是一个 15 位的值,表示信号持续时间,以 RMT 滴答计。每对中的第二个值是一个 1 位的值,表示信号的逻辑电平,即高电平或低电平。这个格式非常适合控制WS2812B .
- 其他具体信息可以查看官方手册https://docs.espressif.com/projects/esp-idf/zh_CN/v5.4.1/esp32/api-reference/peripherals/rmt.html
RMT的相关API函数
目前只用到了RMT的发送,所以只说明发送的API函数
- RMT发送通道配置结构体
typedef struct {gpio_num_t gpio_num; /*所要映射的GPIO口,不使用时设置为-1*/rmt_clock_source_t clk_src; /*RMT通道所使用的时钟源 */uint32_t resolution_hz; /*此通道的时钟分辨率 */size_t mem_block_symbols; /*内存块大小,如果启用了DMA,则该字段可以控制内部DMA缓冲区大小,建议设置1024;如果未启用DMA,则至少设置为64。不是所有通道都支持DMA,具体要查看芯片的TRM文档*/size_t trans_queue_depth; /*设置后台等待处理的事务数量*/int intr_priority; /*设置中断优先级 */struct {uint32_t invert_out: 1; /*设置是否反转输出信号*/uint32_t with_dma: 1; /*是否开启DMA */uint32_t io_loop_back: 1; /*是否返回给输入,作为换回测试 */uint32_t io_od_mode: 1; /*设置GPIO是否作为开漏模式 */} flags; /*!< TX channel config flags */
} rmt_tx_channel_config_t;
- 分配和初始化TX通道
esp_err_t rmt_new_tx_channel(const rmt_tx_channel_config_t *config, rmt_channel_handle_t *ret_chan)
/*第一个参数是 rmt_tx_channel_config_t定义并填充的结构体变量,第二个参数是此函数返回的RMT通道句柄,需要使用rmt_channel_handle_t先声明一个变量*/
- 使能通道和禁用通道
//使能
esp_err_t rmt_enable(rmt_channel_handle_t channel) //参数为rmt_new_tx_channel返回的RMT通道句柄
//禁用
esp_err_t rmt_disable(rmt_channel_handle_t channel)//参数为rmt_new_tx_channel返回的RMT通道句柄
- 设置RMT符号格式,即输出什么样的信号
typedef struct {rmt_symbol_word_t bit0; /*RMT符号的bit0字节格式 */rmt_symbol_word_t bit1; /*RMT符号的bit1字节格式*/struct {uint32_t msb_first: 1; /*最先编最高有效位*/} flags; /*编码配置状态 */
} rmt_bytes_encoder_config_t;typedef union {struct {uint16_t duration0 : 15; /* level0 持续时间*/uint16_t level0 : 1; /*Level0的电平值*/uint16_t duration1 : 15; /*level1 持续时间*/uint16_t level1 : 1; /*Level1的电平值 */};uint32_t val; /* 与RMT 符号等价的无符号值 */
} rmt_symbol_word_t;
- 创建字节编码器
esp_err_t rmt_new_bytes_encoder(const rmt_bytes_encoder_config_t *config, //创建好的 rmt_bytes_encoder_config_t的结构体变量rmt_encoder_handle_t *ret_encoder//返回的编码器句柄,需要在调用前创建 rmt_encoder_handle_t变量
)
- 发送配置结构体
typedef struct {int loop_count; /*循环次数 ,设置为-1则无限循环*/struct {uint32_t eot_level : 1; /*发送结束后输出的电平 */uint32_t queue_nonblocking : 1; /*设置当传输队列满的时候该函数是否需要等待 */} flags; /*!< Transmit specific config flags */
} rmt_transmit_config_t;
- 启动发送
esp_err_t rmt_transmit(rmt_channel_handle_t tx_channel,//发送通道句柄rmt_encoder_handle_t encoder, //编码器句柄const void *payload, //指向需要发送的值size_t payload_bytes, //发送的值的大小const rmt_transmit_config_t *config//发送的配置结构体
)
一段简单的控制WS2812B的应用举例
/*** Copyright (C) 2024-2034 HalfMoon2.* All rights reserved.* * @file Filename without the absolute path* @brief Brief description* @author HalfMoon2* @date 2025-06-05* @version v0.1* * @revision history:* 2025-06-05 - Initial version.*/
#include <stdio.h>
#include "driver/rmt_common.h"
#include "driver/rmt_tx.h"
#include "driver/rmt_encoder.h"
#include <freertos/FreeRTOS.h>
#include <freertos/task.h>void app_main(void)
{uint8_t value[3]={0x0f,0xb0,0x01};rmt_channel_handle_t tx_chan = NULL;rmt_tx_channel_config_t tx_chan_config = {.clk_src = RMT_CLK_SRC_DEFAULT, // 选择时钟源.gpio_num = 48, // GPIO 编号.mem_block_symbols = 64, // 内存块大小,即 64 * 4 = 256 字节.resolution_hz = 10 * 1000 * 1000, // 10 MHz 滴答分辨率,即 1 滴答 = 100ns.trans_queue_depth = 4, // 设置后台等待处理的事务数量.flags.invert_out = false, // 不反转输出信号.flags.with_dma = false, // 不需要 DMA 后端};ESP_ERROR_CHECK(rmt_new_tx_channel(&tx_chan_config, &tx_chan));rmt_encoder_handle_t rmt_encoder=NULL;rmt_bytes_encoder_config_t rmt_bytes_encoder={.bit0={.level0=1,.duration0=0.3*10000000/1000000, //T0H.level1=0,.duration1=0.6*10000000/1000000, //T0L},.bit1={.level0=1,.duration0=0.6*10000000/1000000, //T1H.level1=0,.duration1=0.3*10000000/1000000, //T1L},.flags={.msb_first=1,}};rmt_new_bytes_encoder(&rmt_bytes_encoder,&rmt_encoder);rmt_transmit_config_t rmt_transmit_config={.loop_count=0,};ESP_ERROR_CHECK(rmt_enable(tx_chan));ESP_ERROR_CHECK(rmt_transmit(tx_chan,rmt_encoder,value,sizeof(value),&rmt_transmit_config));
}

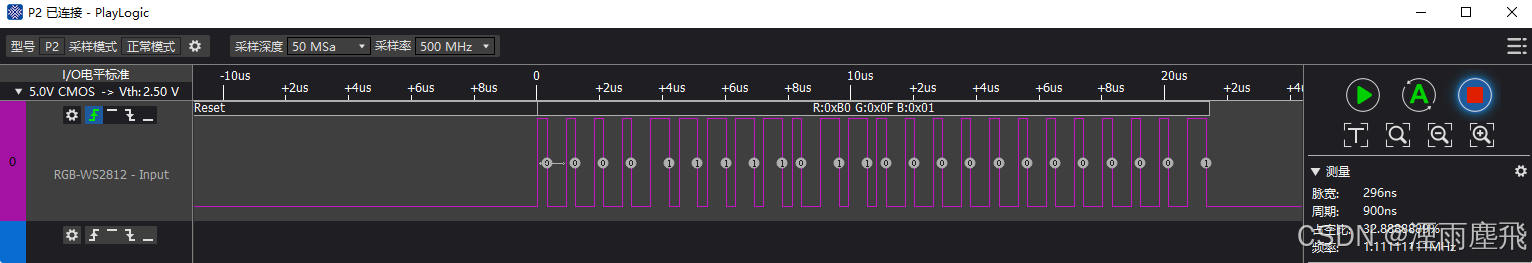

从波形到颜色,说明这个简单的操作是可以很轻松实现WS2812B的控制的。
总结
整篇文章结构可以看出,如果要控制一个外设要做到以下步骤:
- 仔细阅读数据手册,
- 知道硬件电路的搭建,
- 看懂控制外设的协议(就是时序图),
- 匹配主控芯片可用的外设控制器,
- 阅读官方指导文档,查看当前需要的API函数
- 一步步填充API函数及相关结构体
这样一个简单的控制程序就完成了。当然最后的结果就跟我粘贴的代码一样,都放在了main函数里了,业界称为屎山。这个时候就需要通过面向对象的编程思想以及设计模式等知识,将代码规范化、增强其可移植性等。
要记住的是,只有理解了其基本的原理,才能万变不离其中。
