零、前言

在这里插入图片描述
现在很多AI大模型可以画出流程图，ER图这类简单的系统设计图。

但要直接画出系统架构图，市面上还没有这类型的技术知识。

重大突破：
虚竹哥研究出来了通过claude3.7，一句话画出系统架构图。而且画出来的图很漂亮。

虚竹哥系统已经集成了 Claude 3.7 ， 今天跟虚竹哥一起来画系统架构图。

一、操作指南

操作指导

AI平台国内直接访问地址：https://sass.xiaoxuzhu.cn/
在这里插入图片描述

输入购买的授权码即可。

选择 Claude 3.7大模型。
在这里插入图片描述

二、提示词模板

*****
<此处替换为系统描述>
*****
为以上内容设计一张软件系统的功能架构图，并输出SVG源码。
要求如下：
1、图片样式：系统架构图，上层靠近客户，下层靠近底层，风格、颜色都参考提供的图片。
2、内容以*****之间内容为准，但不必完全按照以上层级顺序。
3、请仔细分析内容，保证层次清晰、图形不要重叠或者覆盖。
4、注意不同层图形包裹效果，不要溢出。
5、注意各图形部分对齐效果。
6、尽量保证图形对齐、均分、效果一致。

<此处替换为系统描述> 是要替换的内容，把系统的描述放到里面。

其他内容不用改

三、实战

图书管理系统

通过4o模型生成系统描述

没有现成的图书管理系统的系统描述，先让AI帮我们生成一下

要设计一个图书管理系统，帮我写出详细的系统描述,用MD格式输出

这个用4o大模型就行，节省claude3.7的使用次数

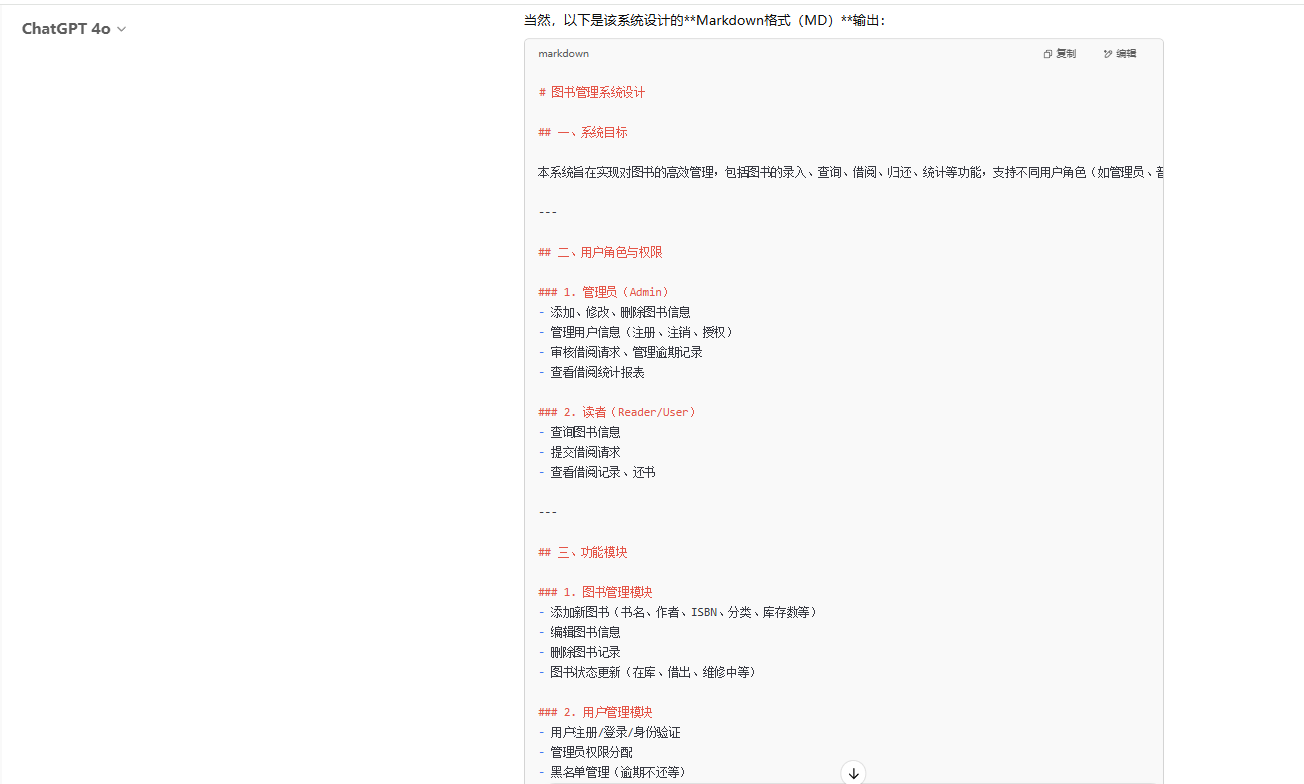

在这里插入图片描述

输出内容是：

# 图书管理系统设计## 一、系统目标本系统旨在实现对图书的高效管理，包括图书的录入、查询、借阅、归还、统计等功能，支持不同用户角色（如管理员、普通读者）进行权限内的操作，提高图书流通效率，减少人工管理成本。---## 二、用户角色与权限### 1. 管理员（Admin）
- 添加、修改、删除图书信息
- 管理用户信息（注册、注销、授权）
- 审核借阅请求、管理逾期记录
- 查看借阅统计报表### 2. 读者（Reader/User）
- 查询图书信息
- 提交借阅请求
- 查看借阅记录、还书---## 三、功能模块### 1. 图书管理模块
- 添加新图书（书名、作者、ISBN、分类、库存数等）
- 编辑图书信息
- 删除图书记录
- 图书状态更新（在库、借出、维修中等）### 2. 用户管理模块
- 用户注册/登录/身份验证
- 管理员权限分配
- 黑名单管理（逾期不还等）### 3. 借阅管理模块
- 借书申请、审核
- 借书记录管理（借出时间、应还时间、实际还书时间）
- 自动提示逾期
- 还书操作与状态更新### 4. 查询与检索模块
- 图书检索（支持按分类、书名、作者、ISBN）
- 借阅历史查询
- 库存剩余查询### 5. 报表统计模块
- 借阅排行（最多借出的书）
- 用户借阅排行榜
- 图书库存统计
- 逾期记录统计---## 四、数据结构设计（简略）### 1. 图书表（Books）| 字段名   | 类型      | 描述         |
|----------|-----------|--------------|
| book_id  | int       | 图书唯一标识 |
| title    | varchar   | 书名         |
| author   | varchar   | 作者         |
| isbn     | varchar   | ISBN号       |
| category | varchar   | 分类         |
| stock    | int       | 库存数       |
| status   | varchar   | 状态（在库、借出等） |### 2. 用户表（Users）| 字段名   | 类型      | 描述         |
|----------|-----------|--------------|
| user_id  | int       | 用户唯一标识 |
| username | varchar   | 用户名       |
| password | varchar   | 密码（加密） |
| role     | varchar   | 用户角色（管理员/读者） |
| email    | varchar   | 邮箱         |### 3. 借阅记录表（Borrow_Records）| 字段名      | 类型      | 描述           |
|-------------|-----------|----------------|
| record_id   | int       | 借阅记录ID     |
| user_id     | int       | 借书人ID       |
| book_id     | int       | 图书ID         |
| borrow_date | date      | 借出时间       |
| return_due  | date      | 应还时间       |
| return_date | date      | 实际还书时间   |
| status      | varchar   | 状态（已归还/未归还/逾期） |---## 五、系统流程（简略）### 借书流程：
1. 用户登录系统 → 查询图书 → 提交借书申请
2. 管理员审核申请 → 库存更新 → 借阅记录生成
3. 用户查看借阅记录与还书时间 → 按时还书  ### 还书流程：
1. 用户发起还书请求
2. 管理员确认 → 更新库存 → 更新借阅记录状态  ---## 六、技术选型建议（可选）- **前端**：React / Vue.js
- **后端**：Node.js / Django / Spring Boot
- **数据库**：MySQL / PostgreSQL
- **部署**：本地服务器 / 云端（如阿里云、AWS）

这时我们得到了系统描述。

通过claude3.7生成系统架构图

*****
# 图书管理系统设计## 一、系统目标本系统旨在实现对图书的高效管理，包括图书的录入、查询、借阅、归还、统计等功能，支持不同用户角色（如管理员、普通读者）进行权限内的操作，提高图书流通效率，减少人工管理成本。---## 二、用户角色与权限### 1. 管理员（Admin）
- 添加、修改、删除图书信息
- 管理用户信息（注册、注销、授权）
- 审核借阅请求、管理逾期记录
- 查看借阅统计报表### 2. 读者（Reader/User）
- 查询图书信息
- 提交借阅请求
- 查看借阅记录、还书---## 三、功能模块### 1. 图书管理模块
- 添加新图书（书名、作者、ISBN、分类、库存数等）
- 编辑图书信息
- 删除图书记录
- 图书状态更新（在库、借出、维修中等）### 2. 用户管理模块
- 用户注册/登录/身份验证
- 管理员权限分配
- 黑名单管理（逾期不还等）### 3. 借阅管理模块
- 借书申请、审核
- 借书记录管理（借出时间、应还时间、实际还书时间）
- 自动提示逾期
- 还书操作与状态更新### 4. 查询与检索模块
- 图书检索（支持按分类、书名、作者、ISBN）
- 借阅历史查询
- 库存剩余查询### 5. 报表统计模块
- 借阅排行（最多借出的书）
- 用户借阅排行榜
- 图书库存统计
- 逾期记录统计---## 四、数据结构设计（简略）### 1. 图书表（Books）| 字段名   | 类型      | 描述         |
|----------|-----------|--------------|
| book_id  | int       | 图书唯一标识 |
| title    | varchar   | 书名         |
| author   | varchar   | 作者         |
| isbn     | varchar   | ISBN号       |
| category | varchar   | 分类         |
| stock    | int       | 库存数       |
| status   | varchar   | 状态（在库、借出等） |### 2. 用户表（Users）| 字段名   | 类型      | 描述         |
|----------|-----------|--------------|
| user_id  | int       | 用户唯一标识 |
| username | varchar   | 用户名       |
| password | varchar   | 密码（加密） |
| role     | varchar   | 用户角色（管理员/读者） |
| email    | varchar   | 邮箱         |### 3. 借阅记录表（Borrow_Records）| 字段名      | 类型      | 描述           |
|-------------|-----------|----------------|
| record_id   | int       | 借阅记录ID     |
| user_id     | int       | 借书人ID       |
| book_id     | int       | 图书ID         |
| borrow_date | date      | 借出时间       |
| return_due  | date      | 应还时间       |
| return_date | date      | 实际还书时间   |
| status      | varchar   | 状态（已归还/未归还/逾期） |---## 五、系统流程（简略）### 借书流程：
1. 用户登录系统 → 查询图书 → 提交借书申请
2. 管理员审核申请 → 库存更新 → 借阅记录生成
3. 用户查看借阅记录与还书时间 → 按时还书  ### 还书流程：
1. 用户发起还书请求
2. 管理员确认 → 更新库存 → 更新借阅记录状态  ---## 六、技术选型建议（可选）- **前端**：React / Vue.js
- **后端**：Node.js / Django / Spring Boot
- **数据库**：MySQL / PostgreSQL
- **部署**：本地服务器 / 云端（如阿里云、AWS）*****
为以上内容设计一张软件系统的功能架构图，并输出SVG源码。
要求如下：
1、图片样式：系统架构图，上层靠近客户，下层靠近底层，风格、颜色都参考提供的图片。
2、内容以*****之间内容为准，但不必完全按照以上层级顺序。
3、请仔细分析内容，保证层次清晰、图形不要重叠或者覆盖。
4、注意不同层图形包裹效果，不要溢出。
5、注意各图形部分对齐效果。
6、尽量保证图形对齐、均分、效果一致。

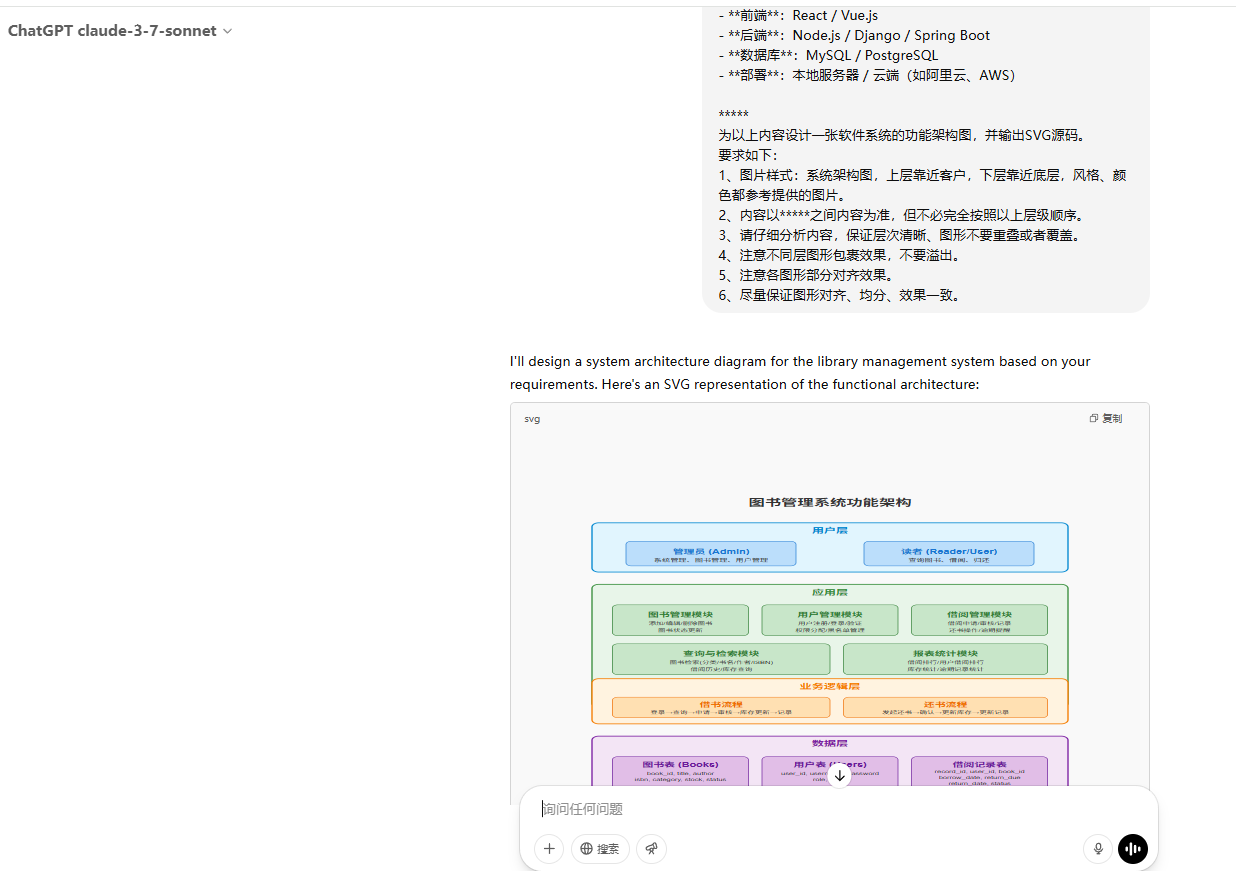

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

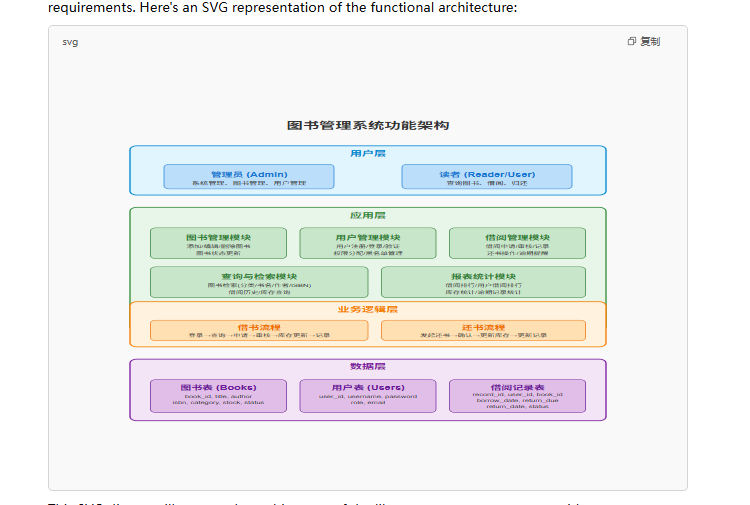

这里可以看到，系统架构图已经生成了。但是还是以svg代码的方式，只是做了预览。

还需要把svg代码转换成图片才行。

svg代码转换成图片

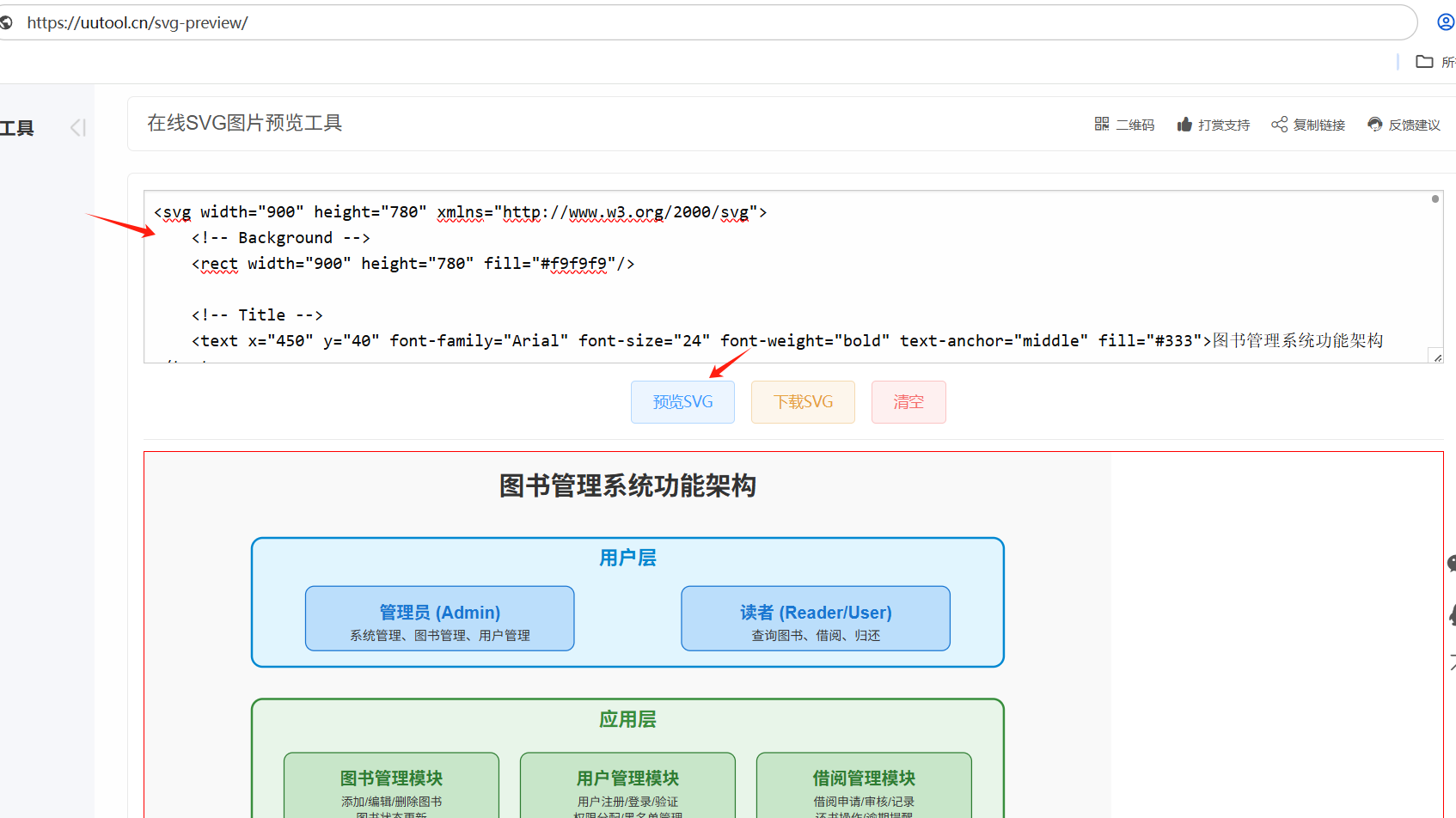

https://uutool.cn/svg-preview/

在这里插入图片描述
生成后最终的效果如下：
在这里插入图片描述

在线考试系统

通过4o模型生成系统描述

没有现成的在线考试系统的系统描述，先让AI帮我们生成一下

要设计一个在线考试系统，包含不限于：
考生端，教师端，管理员端，要能管理用户，考试管理，在线考试，成绩管理，考试分析，教学反馈，还要有安全防护，比如身份核验，环境监控，数据安全等，要有系统支撑，基础服务和运维监控，还要有扩展功能，移动端支持，第三方集成，比如支付接口，视频面试等；AI相关的扩展功能。
帮我写出详细的系统描述,用MD格式输出

这个用4o大模型就行，节省claude3.7的使用次数

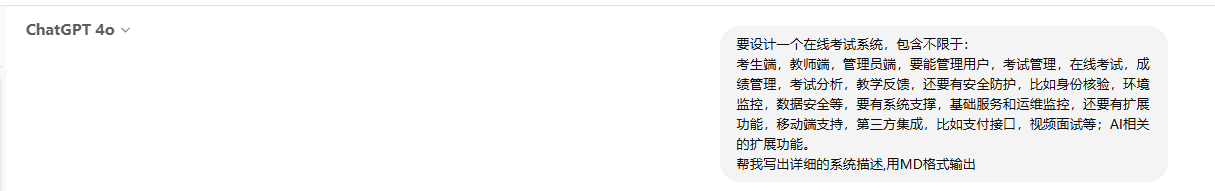

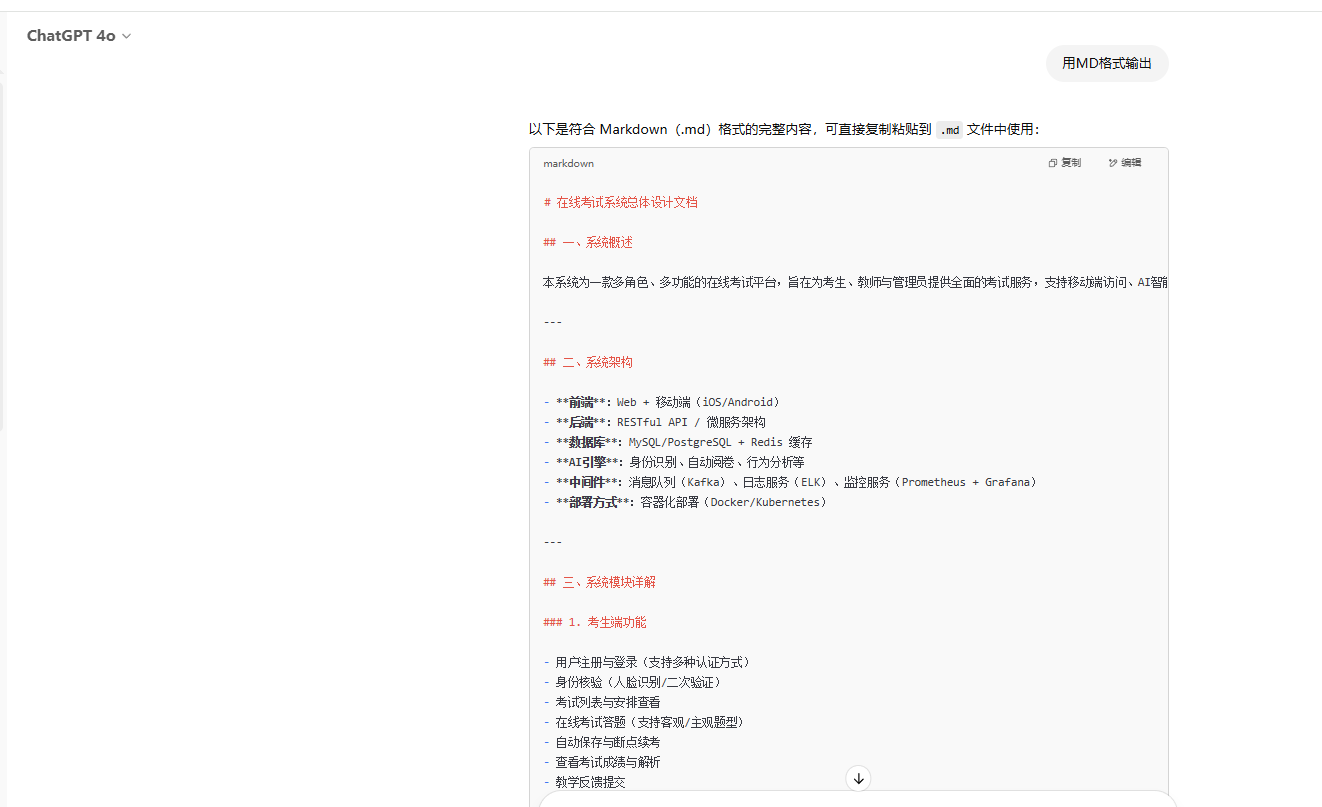

在这里插入图片描述

输出内容是：

# 在线考试系统总体设计文档## 一、系统概述本系统为一款多角色、多功能的在线考试平台，旨在为考生、教师与管理员提供全面的考试服务，支持移动端访问、AI智能扩展及多种安全策略。系统采用模块化架构，确保高扩展性和高可用性，支持未来功能集成与大规模并发访问。---## 二、系统架构- **前端**：Web + 移动端（iOS/Android）
- **后端**：RESTful API / 微服务架构
- **数据库**：MySQL/PostgreSQL + Redis 缓存
- **AI引擎**：身份识别、自动阅卷、行为分析等
- **中间件**：消息队列（Kafka）、日志服务（ELK）、监控服务（Prometheus + Grafana）
- **部署方式**：容器化部署（Docker/Kubernetes）---## 三、系统模块详解### 1. 考生端功能- 用户注册与登录（支持多种认证方式）
- 身份核验（人脸识别/二次验证）
- 考试列表与安排查看
- 在线考试答题（支持客观/主观题型）
- 自动保存与断点续考
- 查看考试成绩与解析
- 教学反馈提交
- 历史记录与统计图表### 2. 教师端功能- 用户管理（创建/删除/管理考生）
- 试卷管理（组卷、题库、导入导出）
- 考试发布与监控（时间、范围、权限设置）
- 成绩阅卷与人工干预
- 成绩分析（班级/个人对比、分数段、趋势分析）
- 教学反馈查看与回复
- 视频面试功能（预约与实时互动）### 3. 管理员端功能- 平台用户管理（教师/考生/组织机构）
- 考试与课程配置
- 权限与角色分配
- 日志记录与异常警报
- 数据统计与系统运行报告
- 安全策略配置与日志审计---## 四、安全防护机制### 1. 身份核验
- 人脸识别 + 实名认证
- 二次登录验证（OTP / 手机验证码）### 2. 环境监控
- 屏幕录制/摄像头监控/浏览器行为检测
- 防切屏 / 禁止复制粘贴 / 反作弊检测### 3. 数据安全
- HTTPS 全链路加密
- 数据库加密存储
- 数据访问权限控制（RBAC）---## 五、系统支撑平台### 1. 基础服务
- 消息推送服务（考试提醒/公告）
- 文件管理（试卷上传下载、附件处理）
- 多语言与时区支持### 2. 运维监控
- 应用状态监控（Prometheus + Grafana）
- 日志系统（ELK 日志中心）
- 自动告警与服务恢复---## 六、扩展功能模块### 1. 移动端支持
- Android/iOS 客户端
- 推送通知（考试提醒、成绩发布）
- 移动拍照上传、扫码登录### 2. 第三方服务集成
- 支付接口（报名缴费）
- 视频会议系统（腾讯会议、Zoom）
- 第三方学习平台接入（如慕课、学堂在线）### 3. AI智能功能
- AI智能阅卷（主观题评分）
- 行为分析（考生考试行为评分）
- 教学分析推荐（基于大数据与AI的个性化建议）
- 智能问答（AI助教）---## 七、技术选型建议| 类别     | 技术方案                        |
|----------|---------------------------------|
| 前端框架 | React / Vue.js                 |
| 移动端   | Flutter / React Native         |
| 后端框架 | Spring Boot / Django / Node.js |
| 数据库   | PostgreSQL + Redis             |
| 部署     | Docker + Kubernetes            |
| AI支持   | OpenCV、HuggingFace、OpenAI API |---## 八、未来发展方向- 引入区块链记录考试全过程防篡改
- 多模态AI监考（语音+图像+文本分析）
- 多组织协作与跨区域考试支持
- 与教育局/官方平台数据互通接口

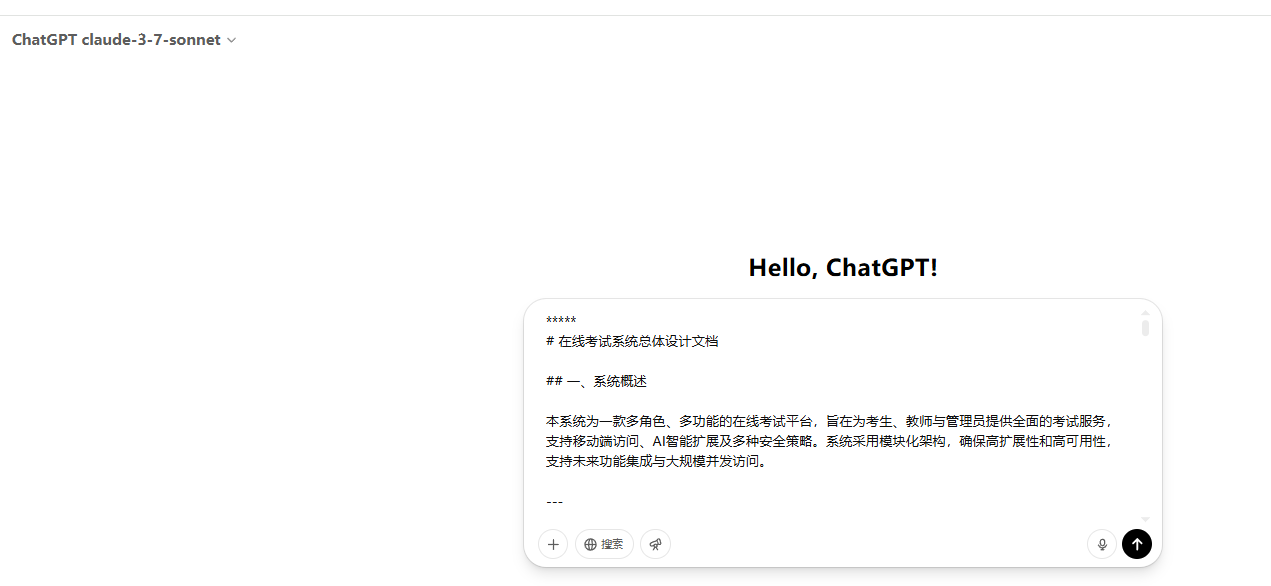

在这里插入图片描述

通过claude3.7生成系统架构图

*****
# 在线考试系统总体设计文档## 一、系统概述本系统为一款多角色、多功能的在线考试平台，旨在为考生、教师与管理员提供全面的考试服务，支持移动端访问、AI智能扩展及多种安全策略。系统采用模块化架构，确保高扩展性和高可用性，支持未来功能集成与大规模并发访问。---## 二、系统架构- **前端**：Web + 移动端（iOS/Android）
- **后端**：RESTful API / 微服务架构
- **数据库**：MySQL/PostgreSQL + Redis 缓存
- **AI引擎**：身份识别、自动阅卷、行为分析等
- **中间件**：消息队列（Kafka）、日志服务（ELK）、监控服务（Prometheus + Grafana）
- **部署方式**：容器化部署（Docker/Kubernetes）---## 三、系统模块详解### 1. 考生端功能- 用户注册与登录（支持多种认证方式）
- 身份核验（人脸识别/二次验证）
- 考试列表与安排查看
- 在线考试答题（支持客观/主观题型）
- 自动保存与断点续考
- 查看考试成绩与解析
- 教学反馈提交
- 历史记录与统计图表### 2. 教师端功能- 用户管理（创建/删除/管理考生）
- 试卷管理（组卷、题库、导入导出）
- 考试发布与监控（时间、范围、权限设置）
- 成绩阅卷与人工干预
- 成绩分析（班级/个人对比、分数段、趋势分析）
- 教学反馈查看与回复
- 视频面试功能（预约与实时互动）### 3. 管理员端功能- 平台用户管理（教师/考生/组织机构）
- 考试与课程配置
- 权限与角色分配
- 日志记录与异常警报
- 数据统计与系统运行报告
- 安全策略配置与日志审计---## 四、安全防护机制### 1. 身份核验
- 人脸识别 + 实名认证
- 二次登录验证（OTP / 手机验证码）### 2. 环境监控
- 屏幕录制/摄像头监控/浏览器行为检测
- 防切屏 / 禁止复制粘贴 / 反作弊检测### 3. 数据安全
- HTTPS 全链路加密
- 数据库加密存储
- 数据访问权限控制（RBAC）---## 五、系统支撑平台### 1. 基础服务
- 消息推送服务（考试提醒/公告）
- 文件管理（试卷上传下载、附件处理）
- 多语言与时区支持### 2. 运维监控
- 应用状态监控（Prometheus + Grafana）
- 日志系统（ELK 日志中心）
- 自动告警与服务恢复---## 六、扩展功能模块### 1. 移动端支持
- Android/iOS 客户端
- 推送通知（考试提醒、成绩发布）
- 移动拍照上传、扫码登录### 2. 第三方服务集成
- 支付接口（报名缴费）
- 视频会议系统（腾讯会议、Zoom）
- 第三方学习平台接入（如慕课、学堂在线）### 3. AI智能功能
- AI智能阅卷（主观题评分）
- 行为分析（考生考试行为评分）
- 教学分析推荐（基于大数据与AI的个性化建议）
- 智能问答（AI助教）---## 七、技术选型建议| 类别     | 技术方案                        |
|----------|---------------------------------|
| 前端框架 | React / Vue.js                 |
| 移动端   | Flutter / React Native         |
| 后端框架 | Spring Boot / Django / Node.js |
| 数据库   | PostgreSQL + Redis             |
| 部署     | Docker + Kubernetes            |
| AI支持   | OpenCV、HuggingFace、OpenAI API |---## 八、未来发展方向- 引入区块链记录考试全过程防篡改
- 多模态AI监考（语音+图像+文本分析）
- 多组织协作与跨区域考试支持
- 与教育局/官方平台数据互通接口
*****
为以上内容设计一张软件系统的功能架构图，并输出SVG源码。
要求如下：
1、图片样式：系统架构图，上层靠近客户，下层靠近底层，风格、颜色都参考提供的图片。
2、内容以*****之间内容为准，但不必完全按照以上层级顺序。
3、请仔细分析内容，保证层次清晰、图形不要重叠或者覆盖。
4、注意不同层图形包裹效果，不要溢出。
5、注意各图形部分对齐效果。
6、尽量保证图形对齐、均分、效果一致。

在这里插入图片描述

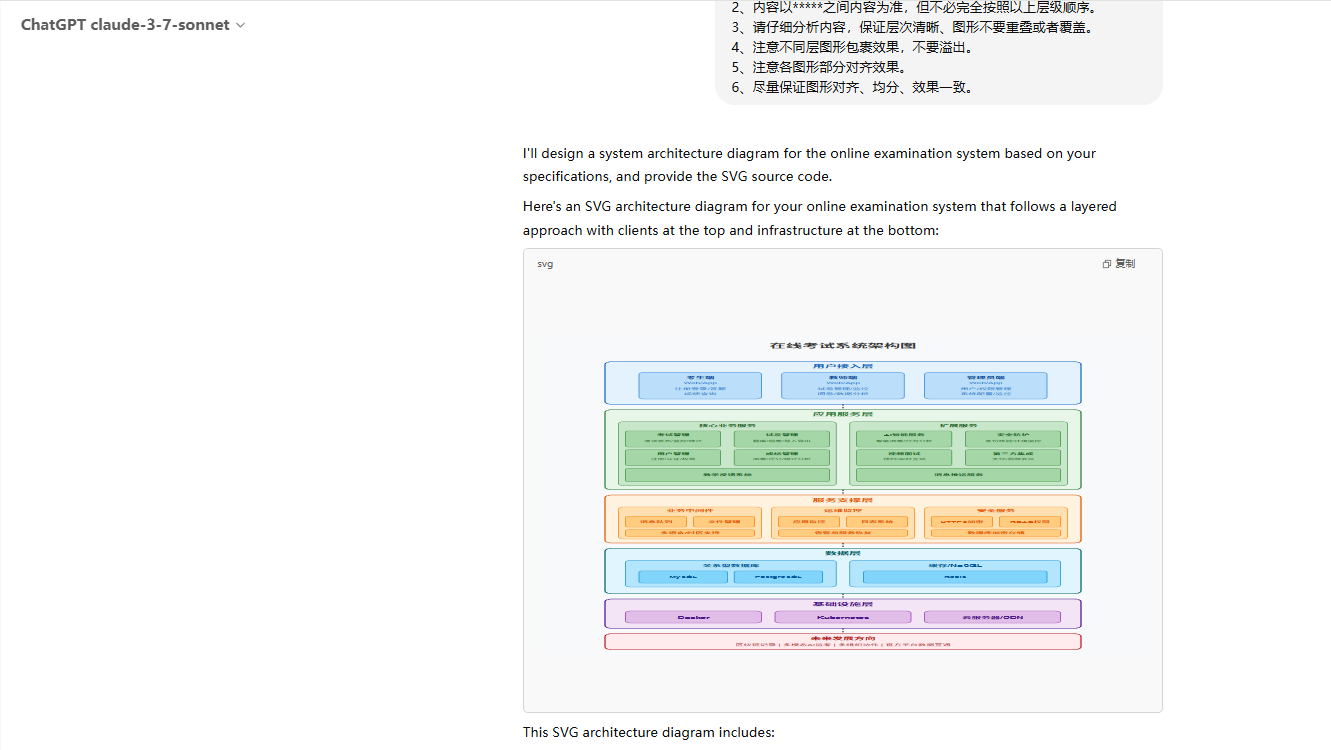

输出 效果
在这里插入图片描述
这里可以看到，系统架构图已经生成了。但是还是以svg代码的方式，只是做了预览。

还需要把svg代码转换成图片才行。

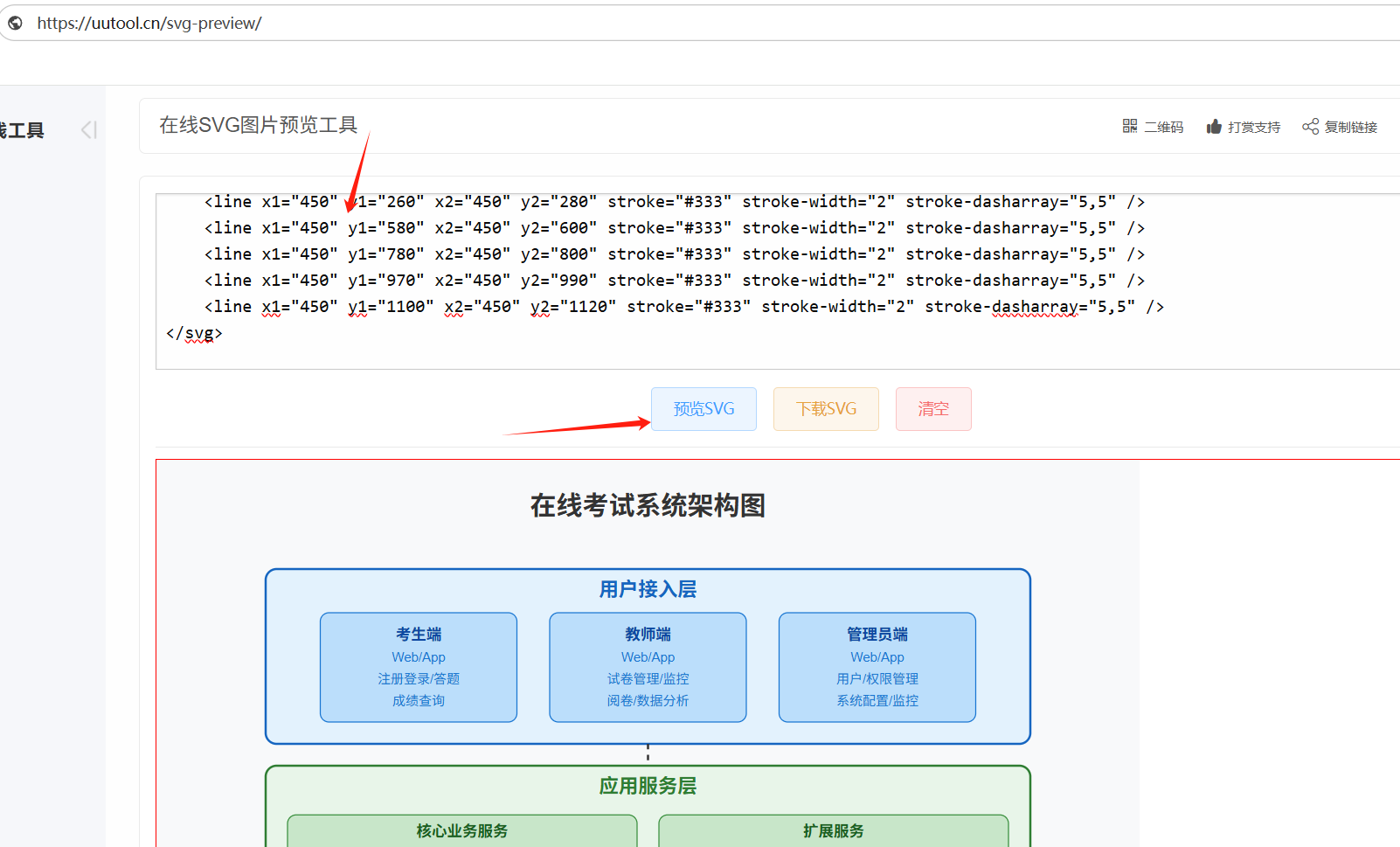

svg代码转换成图片

https://uutool.cn/svg-preview/

在这里插入图片描述

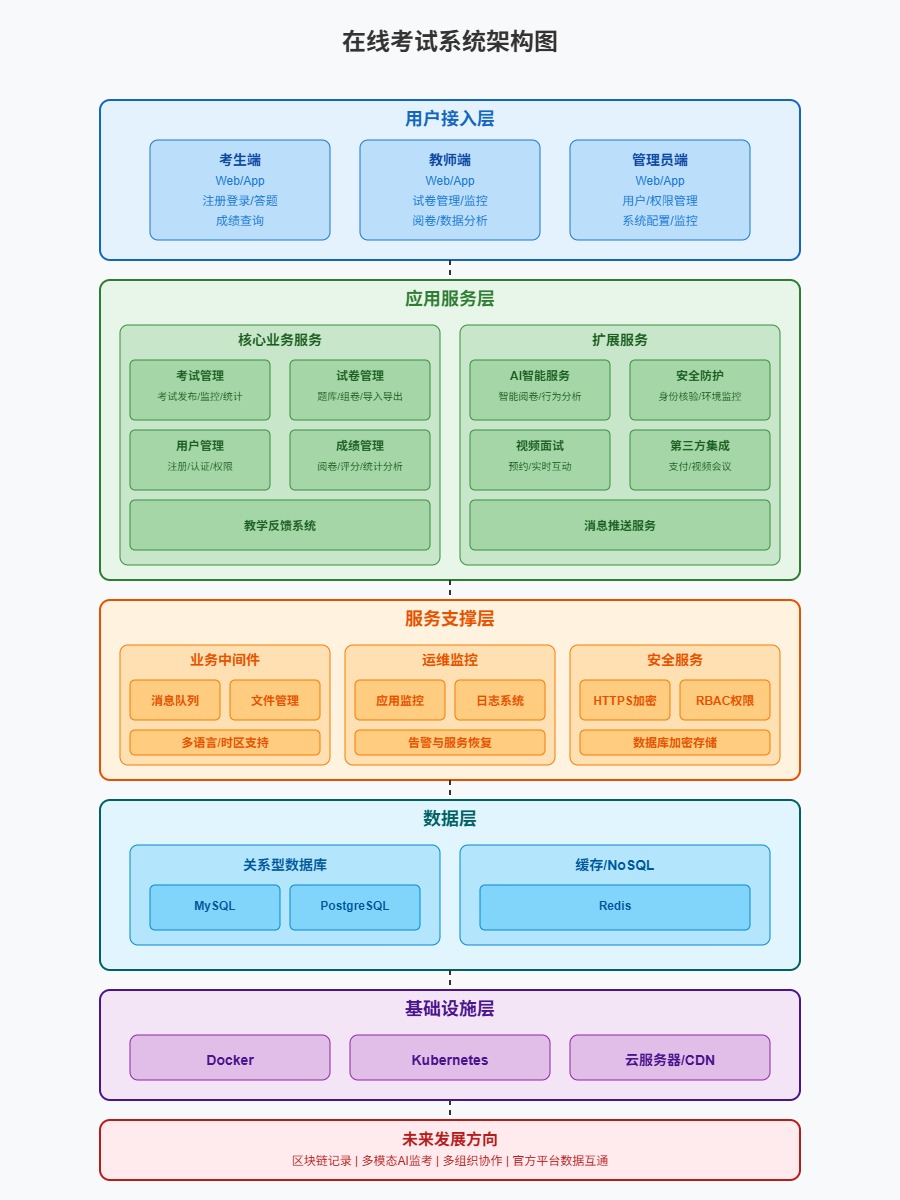

生成后最终的效果如下：
在这里插入图片描述

svg有些网站不支持直接查看，可以使用这个网址的服务转换为jpg格式的图片
https://uutool.cn/svg2jpg/

四、感受

信息差就是优势！

现在100%的人不会！

学会了，就是领先99.99%的人！

跟着虚竹哥，让你们赢在起跑线上！

好用的功能太多太多，我就不在这个一一列举了，有兴趣的可以自行尝试。

有提供免费的授权码可体验～

有提供免费的授权码可体验～

有提供免费的授权码可体验～

私信虚竹哥，获取体验码~
国内可直接使用~
在这里插入图片描述

我是虚竹哥，目标是带十万人玩转AI。
