altium designer2024绘制stm32过程笔记x`
学习视频：【Altium Designer 1小时（貌似不够）速成（可能不止一小时*~* 但我觉得仨小时肯定够了---来自up猪的自信!!）】https://www.bilibili.com/video/BV17E411x7dR?p=2&vd_source=a756421e0aaa64b2bba352eabfa26ed1
准备工作
本人使用的是2024版的altium designer2024，下载好之后，记得使用破解文件覆盖原文件，我反正用2020版的破解文件也好用
一.建立工程文件

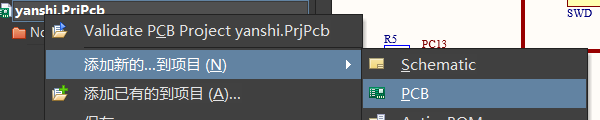

1.创建过程：（记得保存）
2.添加文件：

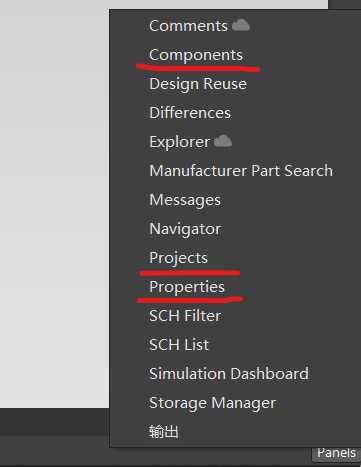

3.右下角的panels
- projects
- 经常误关它的可以在这里找到
- 缩回这个框按红色区域，而不是蓝色区域
- properties

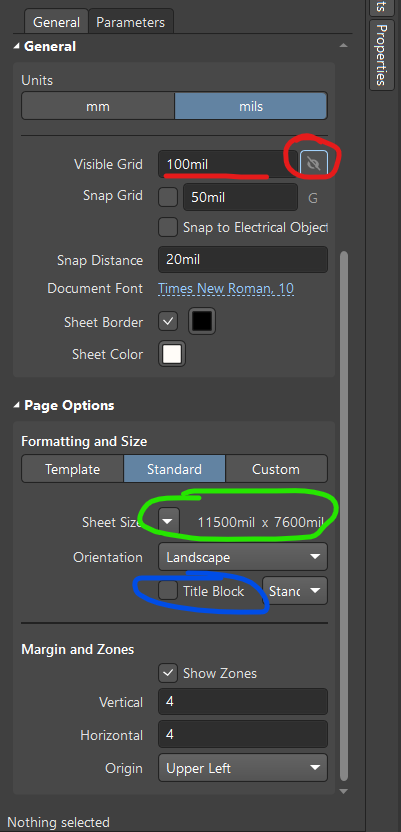

- 红色区域：网格是否显示与宽度
- 绿色区域：图纸大小，点倒三角键，可选各种大小
- 蓝色区域：表头是否显示，表头就是下面这个
- Components
- 老师用到Libraries，就藏在这里，从22版开始就这样了，下面是操作教程地址
- Altium Designer 22 软件界面右边Libraries（库）不见了；界面下面的system不见了；_altium designer右边的库不见了-CSDN博客
二.原理图绘制

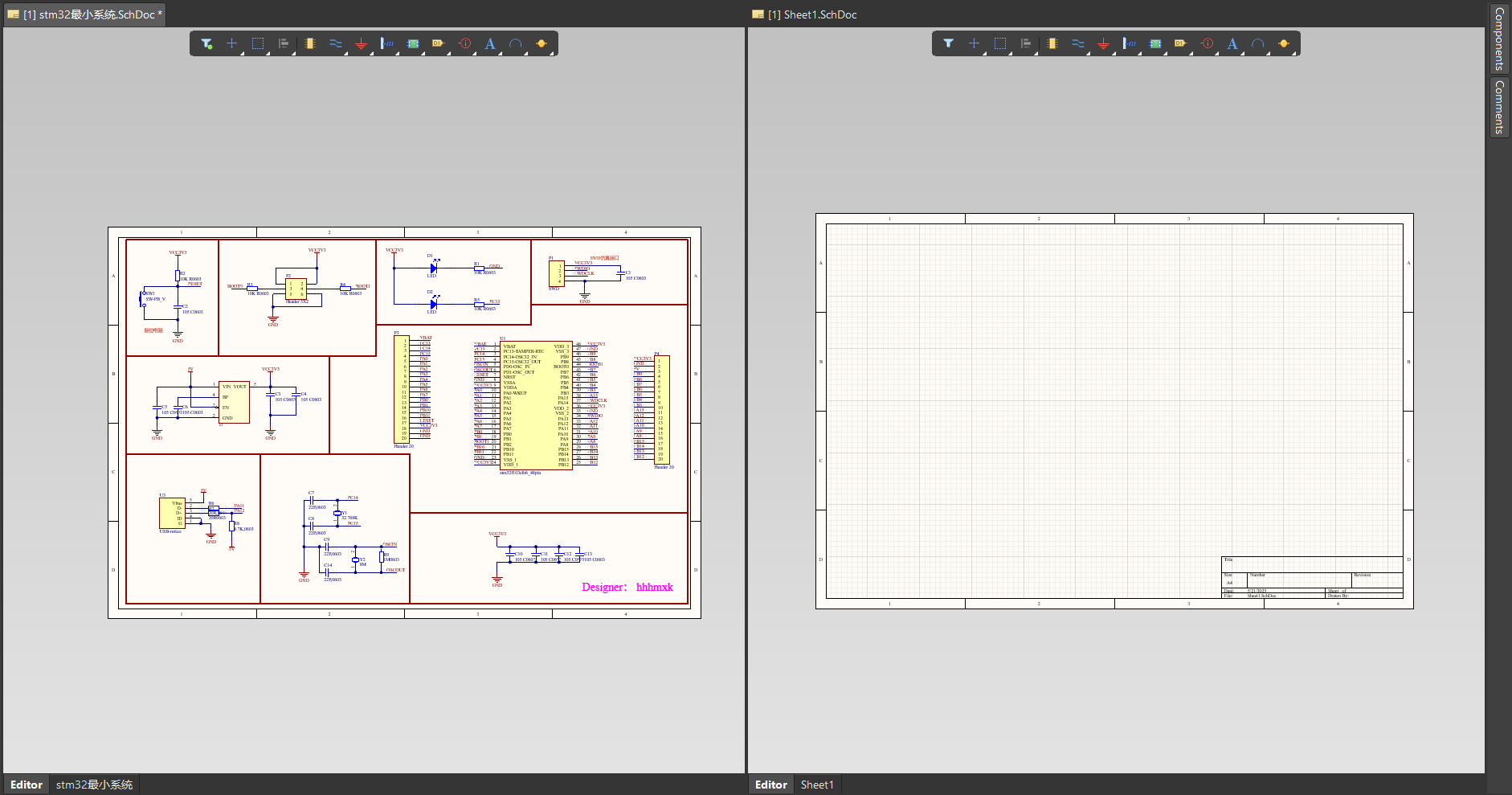

1.分屏操作与效果
补充：
1.鼠标左键选取选择，鼠标右键按住移动，删除选中之后按Delete，空格旋转，ctrl+滚轮 放大或缩小
2.鼠标左键框取选择，从左到右（图1），不选择元器件，从右往左（图2），快速选择元器件

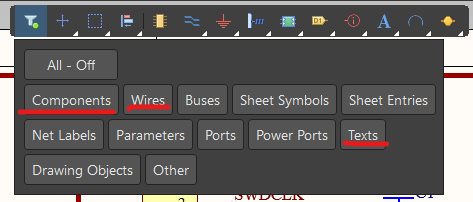

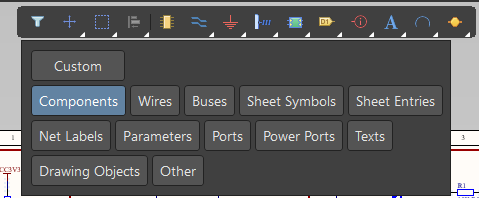

3.选择过滤器
- Components：元件
- Wires：导线
- Buses：总线
- Sheet Symbols：图纸符号
- Sheet Entries：图纸入口
- Net Labels：网络标签
- Parameters：参数
- Ports：端口
- Power Ports：电源端口
- Texts：文本
- Drawing Objects：绘图对象
- Other：其他
4.按右键可查看其他选项

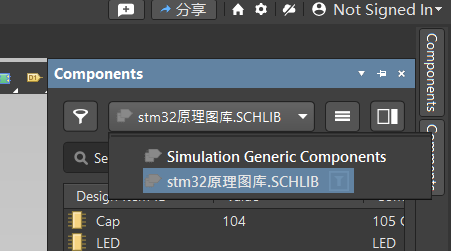

2.添加好原件库后，切换到要使用的原理图库

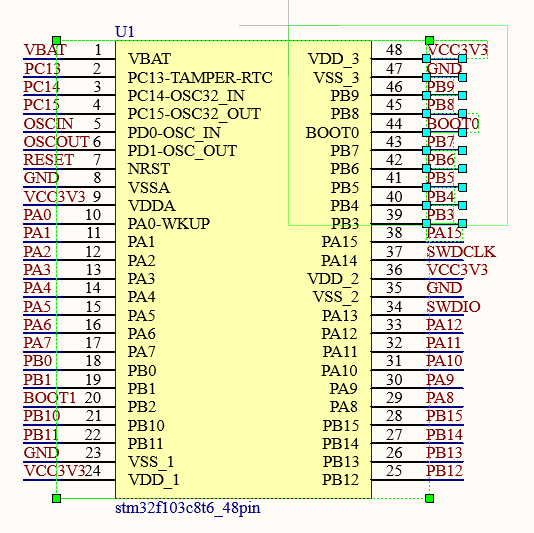

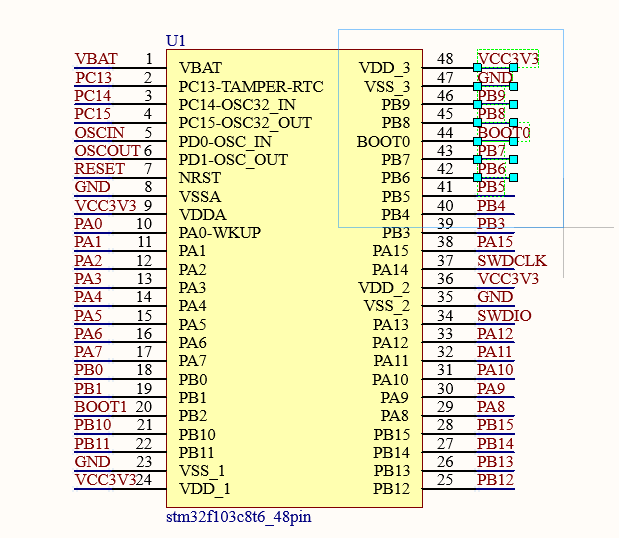

以链接Header 1*20为例
- 首先再上面的库中找到图中的芯片与注脚
- 然后画线（画几条之后直接复制即可）
- 使用网络标注对线的两端标注（不会的看下下面）
- 红色报错是还没进行标注的原因
- 依次类推链接完所有的元器件

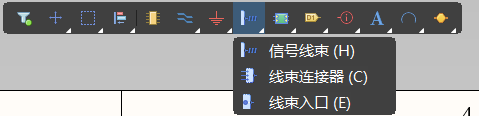

3.网络标签，按Tab更改标签名称
注意：像上面这种带数字的，每放置一个标签，下一个要放置的标签数字自动+1
4.左图红框，按空格直线自动变90°
5.文本字符
三.原理图封装添加

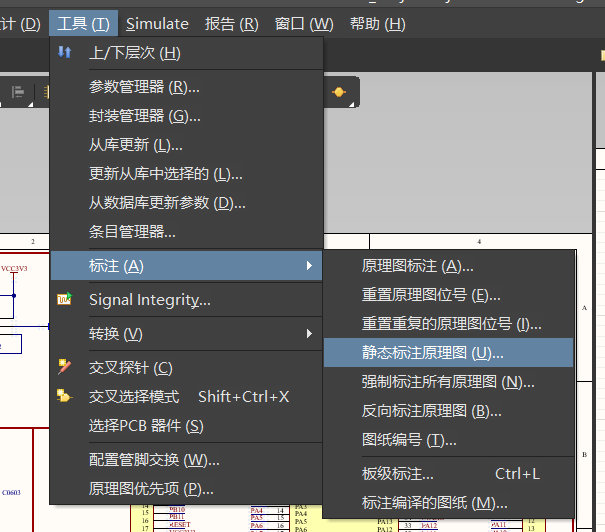

1.静态标注原理图标
2.
- 上面的是从原理图->pcb
- 下面是从PCB->原理图
3.重点-24版如何将原理图封装

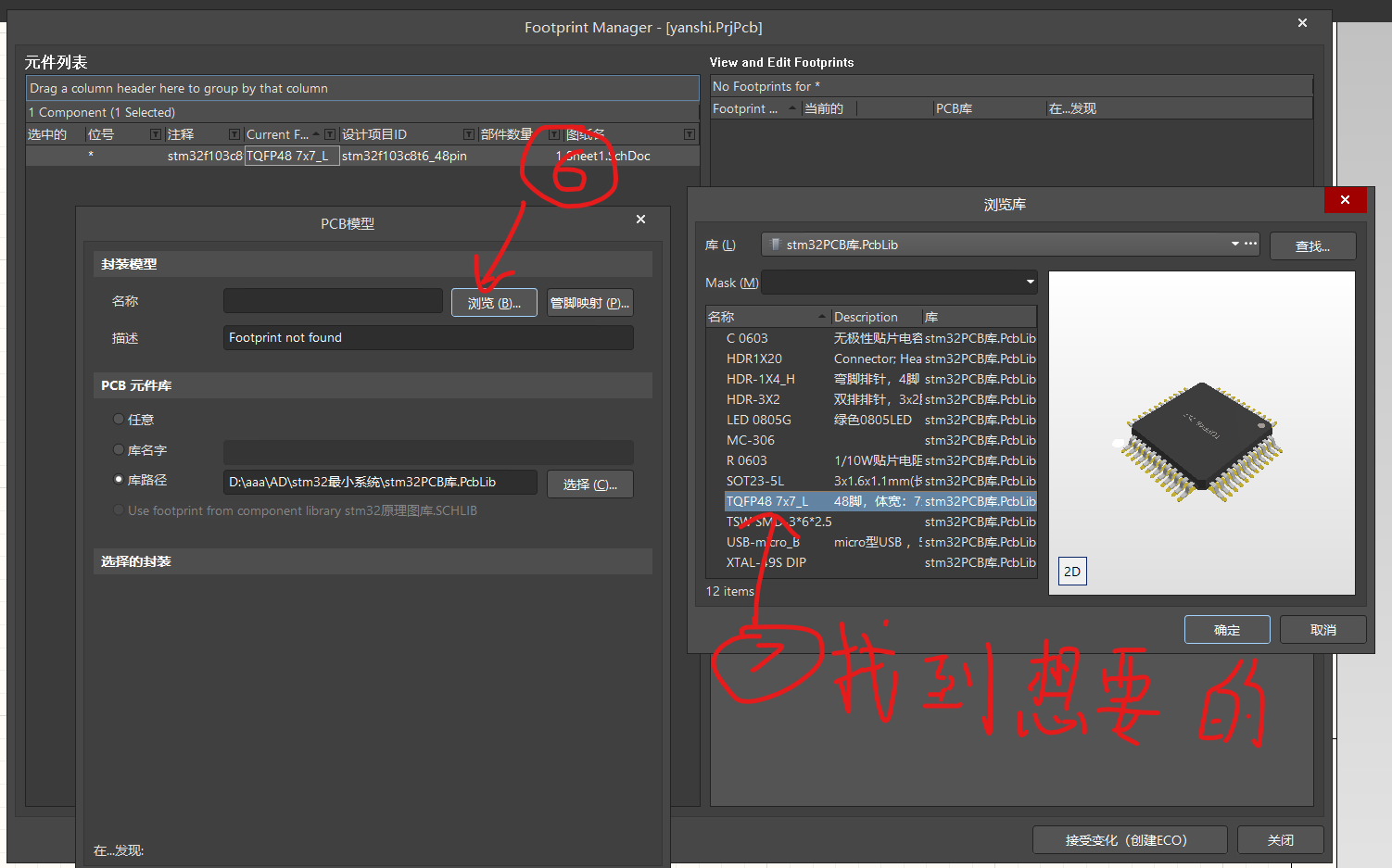

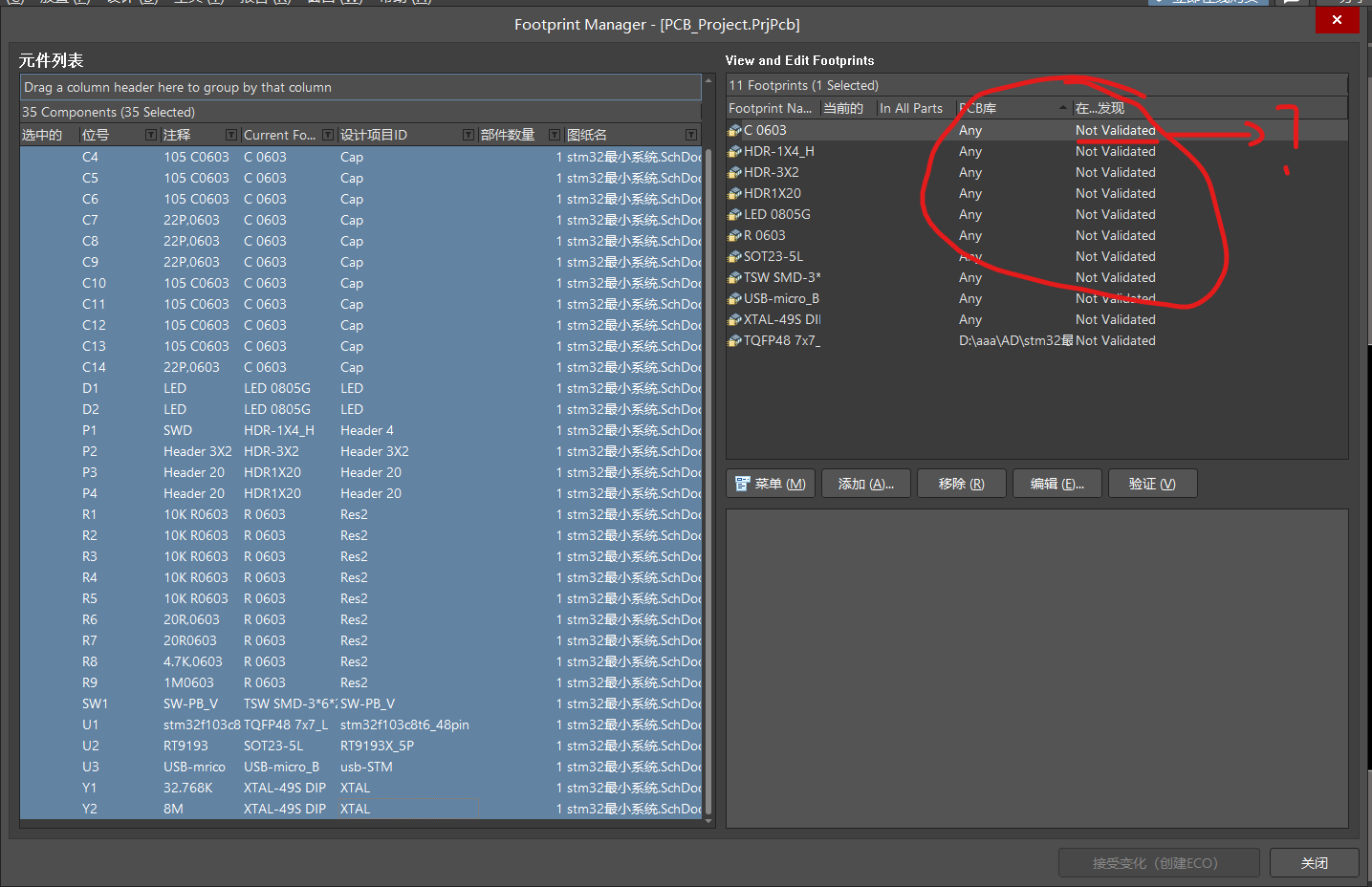

- 打开封装管理器（快捷键alt+t+g或在工具栏中查找）

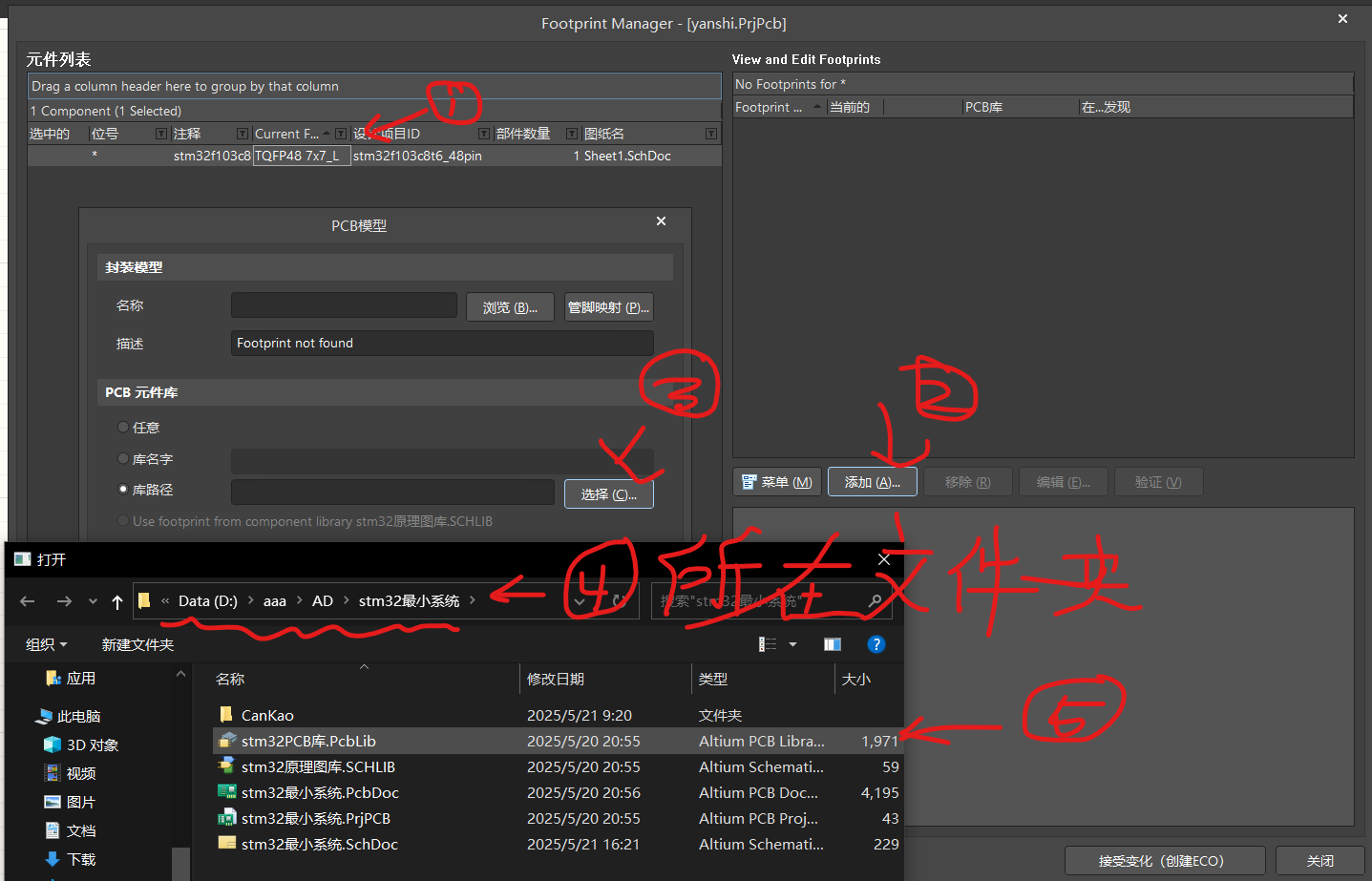

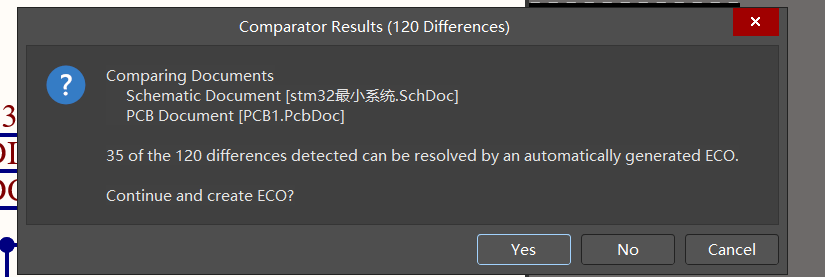

- 接受变化，执行变更，关闭------至此完成，之后再添加原理图将自动从PLC库中进行链接，就不用重复以上操作，
遭遇问题：封装全部失效，需要一个个手动将目录添加到每一个路径？？？（）

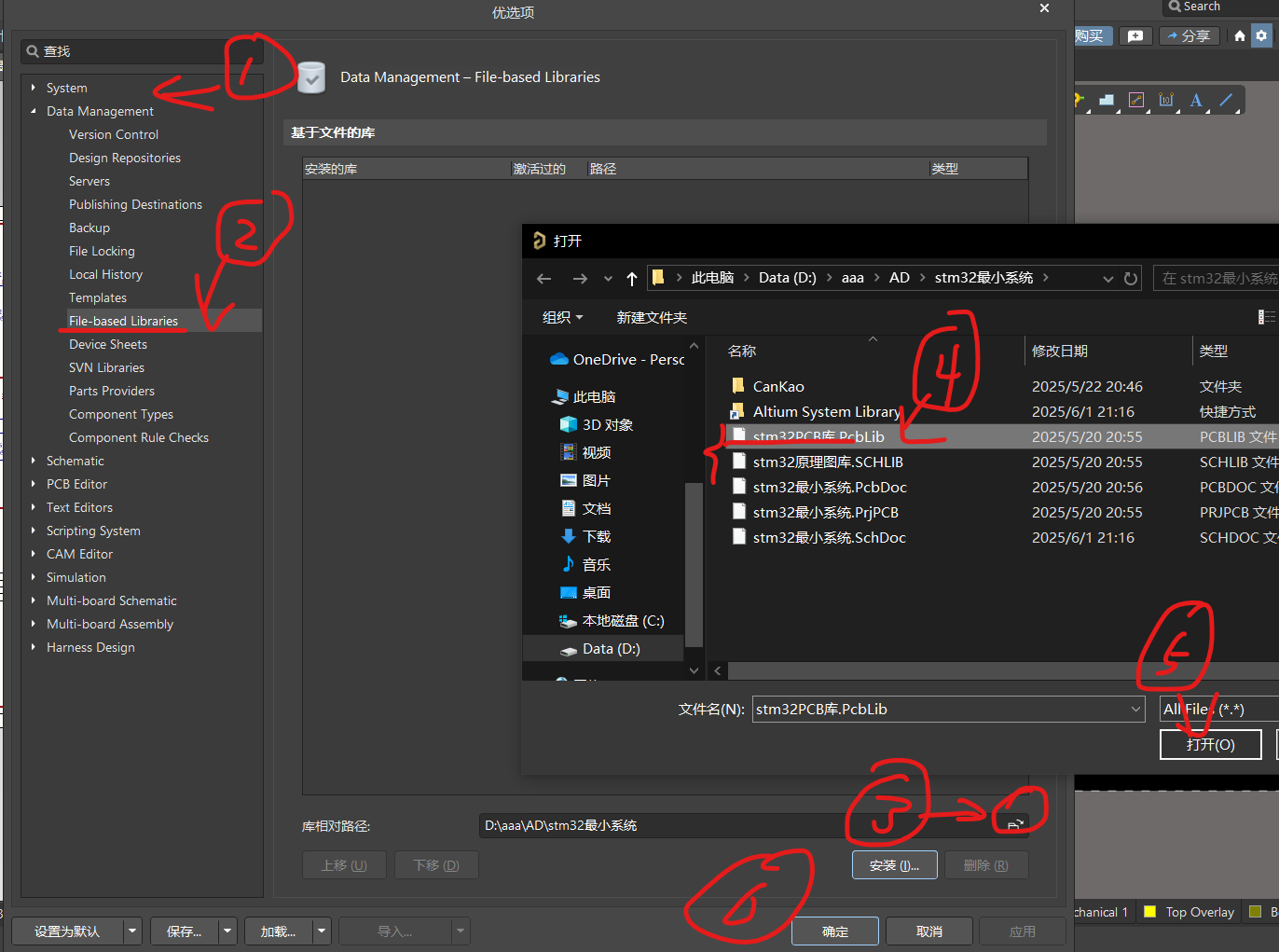

解决办法：重新手动添加包含 PCB 库的文件夹路径
- 现在设置中打开
- 中间少一步，3步之后点击安装才会显示45步的文件位置

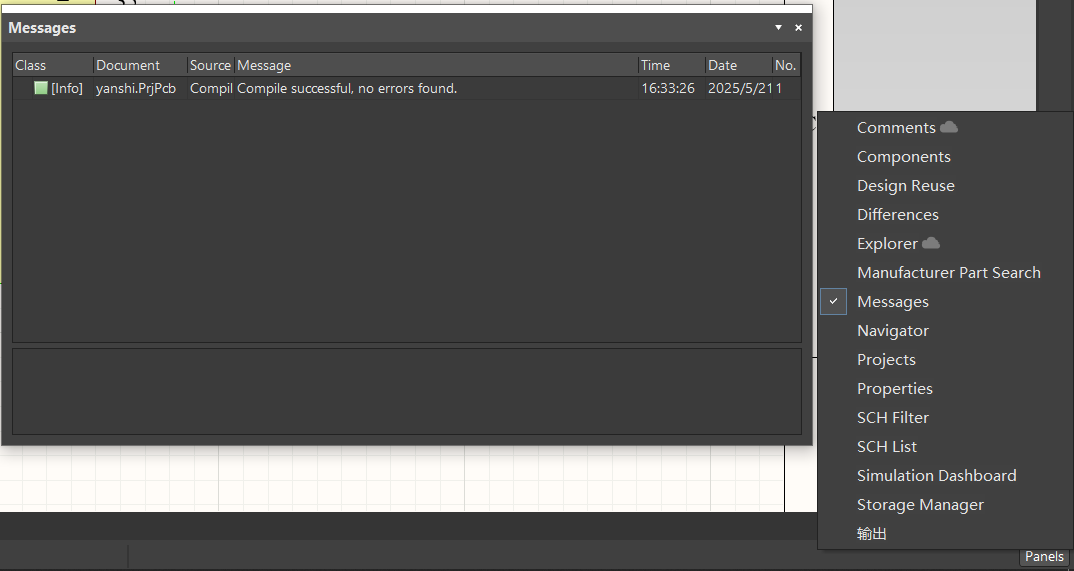

4.检查编译是否错误
四.PCB布局（1）
注意：新建PCB之后，要想将原理图转移到PCB中，要先将PCB保存，不然会报错

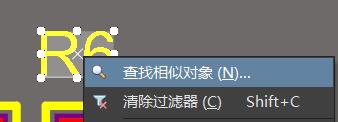

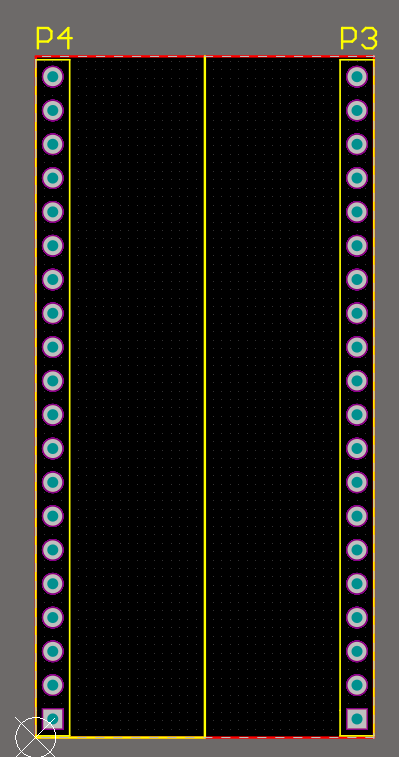

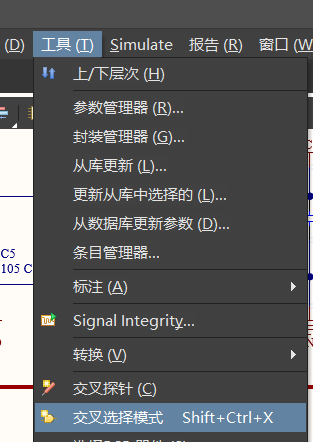

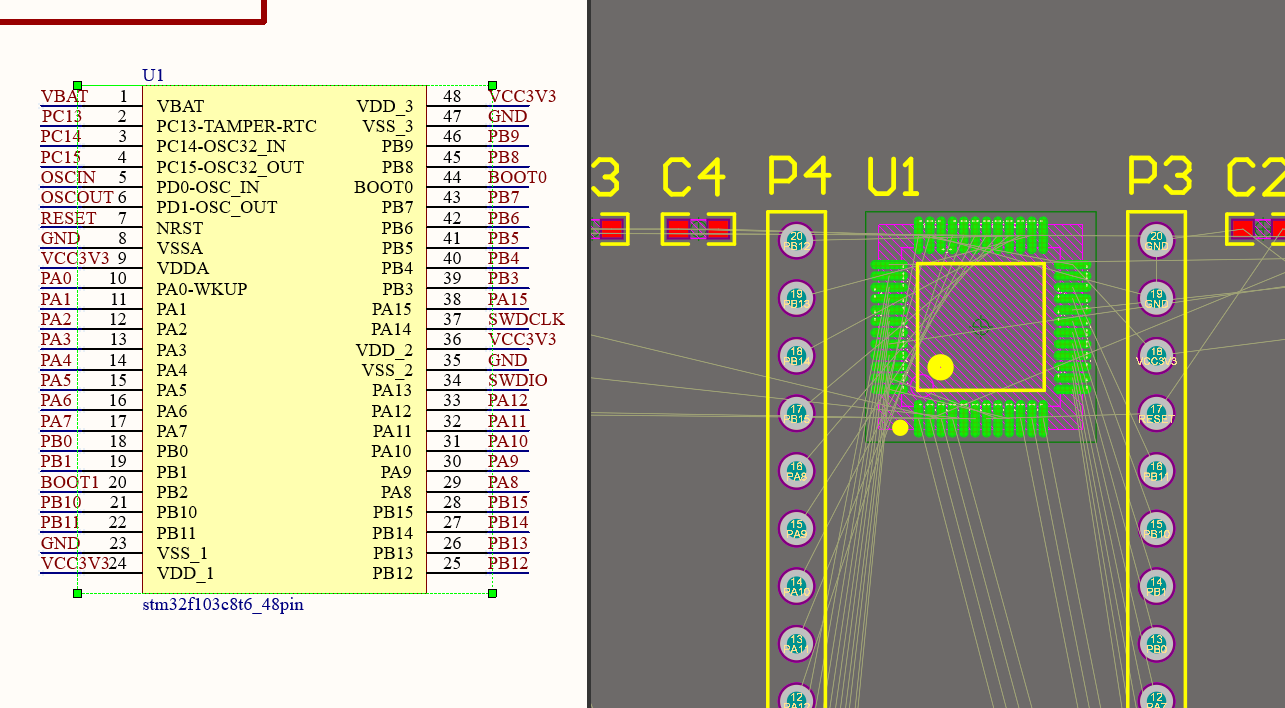

1.快速选取原理图对应的芯片
注意，一定先要再原理图中筛选器筛选完再选

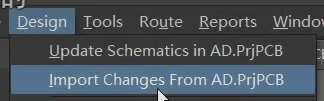

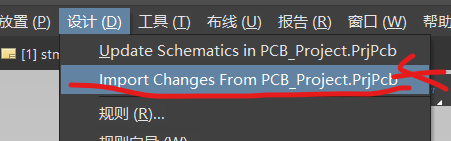

补充：原理图设计完后想将封装图导入pcb中，记得不要点错了
如果你点错了就会出现一下情况

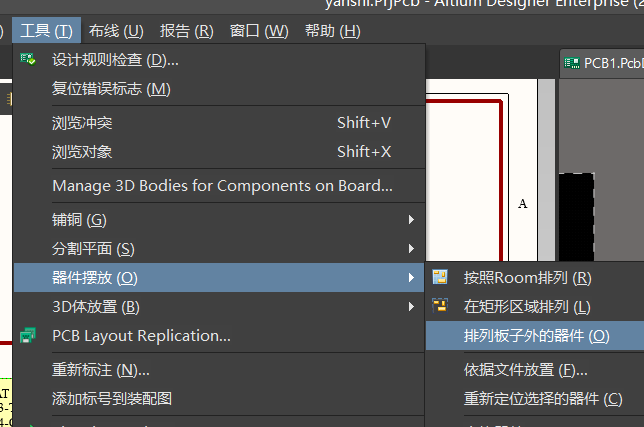

2. 将PLC上的元器件整齐的排列再板子的周围
首先，先用左键框定所需要排序的板子

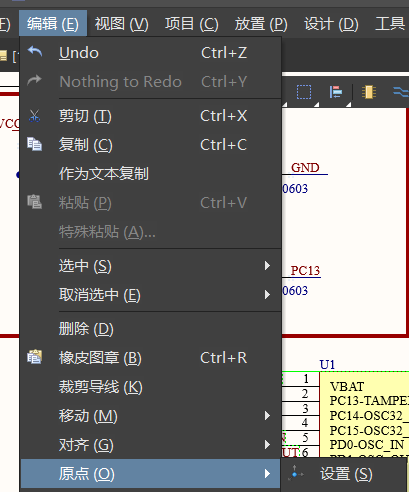

原点设置方法
3.圈定板子的范围
- 直线定大小

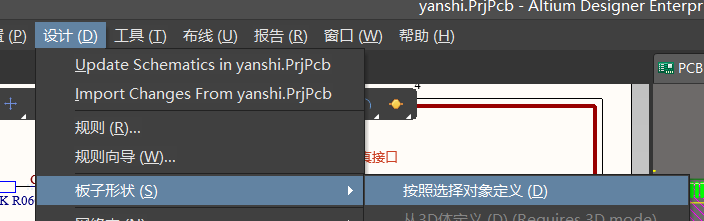

- 裁剪板子大小
- 首先按住shift，同时选中四条边线

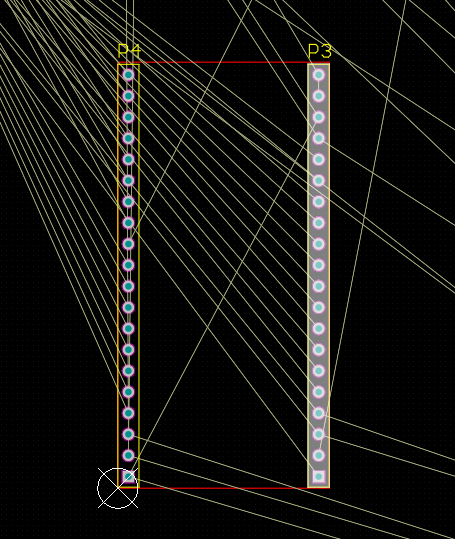

- 双击左键固定排针

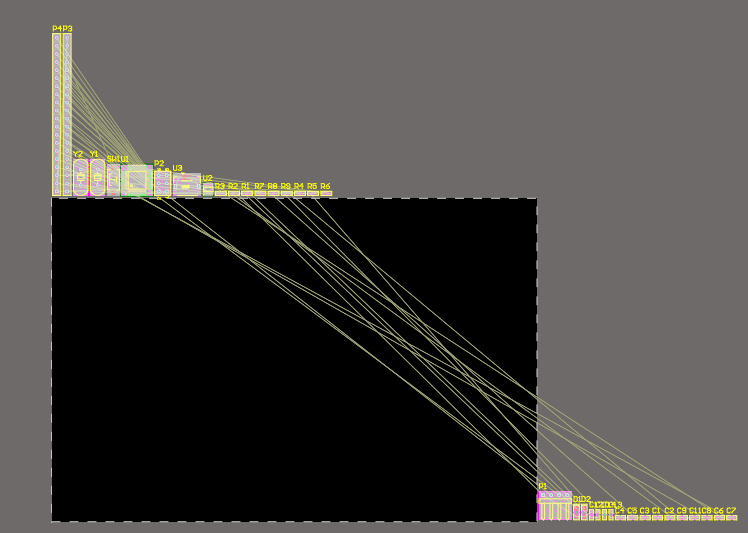

- 快捷键n,第二个，全部，隐藏所有飞线
- 2，3键可切换3D 2D图像

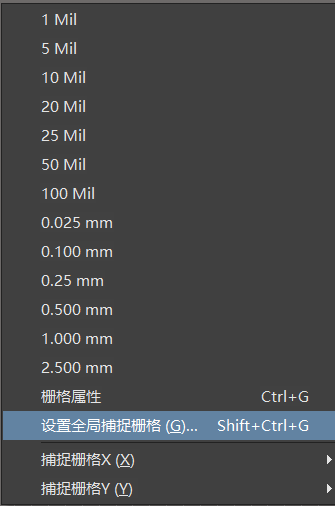

- 辅助线规划（线就行）
- 开始放元器件
元器件放置规则
- 有大先大

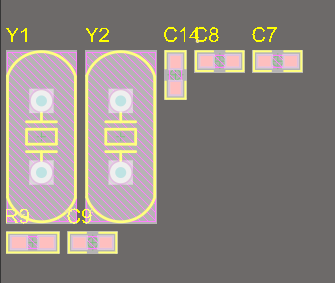

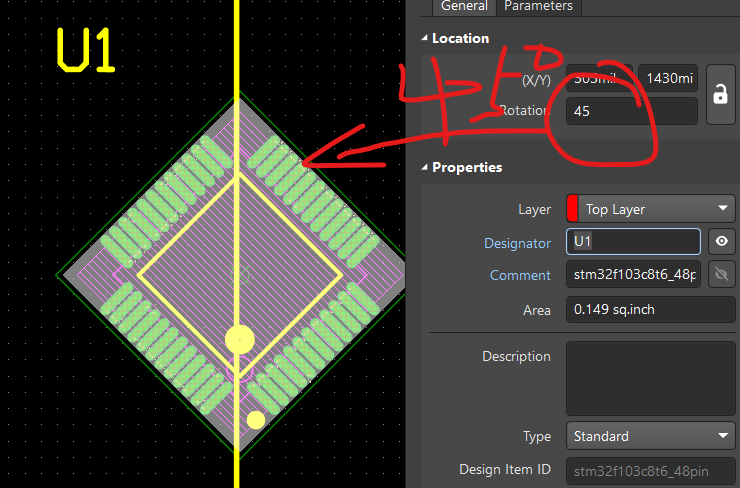

调整元器件45度角
注意1：这里出现 框选 原理图，在PLC中不显示的问题
解决：两个图都要选择
注意2：字体更改问题

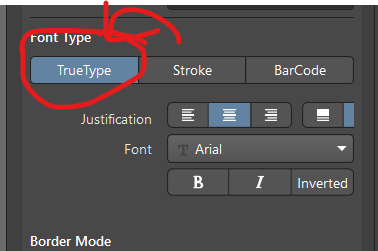

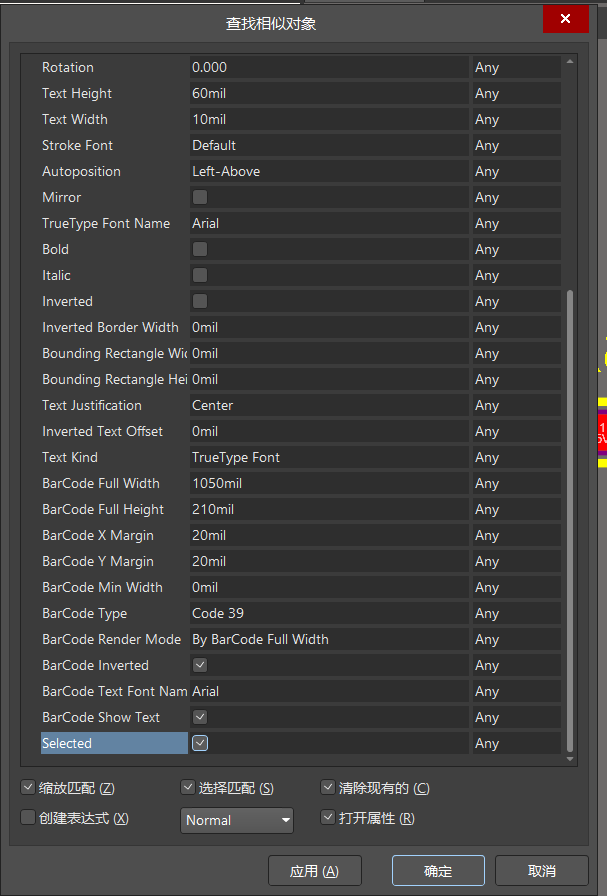

选中其中一个
确认之后，双击或Tab文字，在右侧
注意3：元器件移动过程中按L键，会将元器件切换到底层去

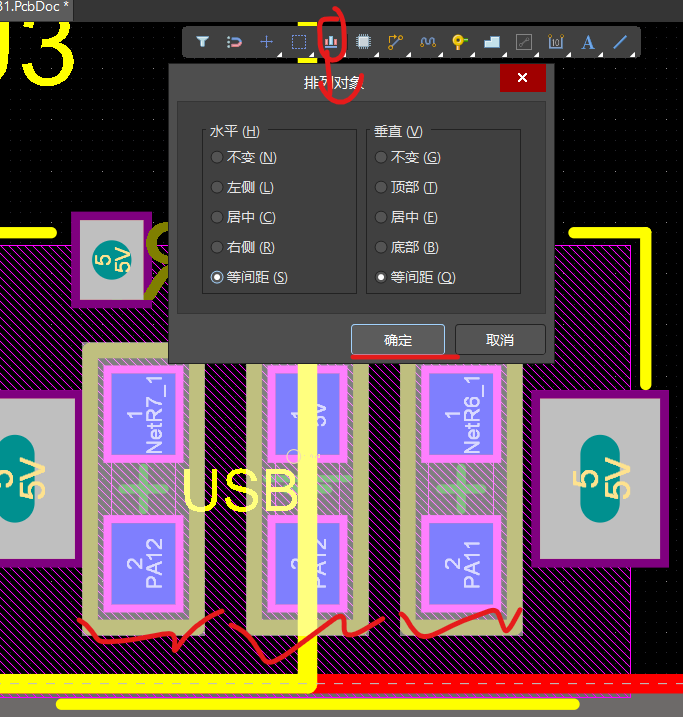

注意4：shift选中多个元器件，按下面的按键，让元器件整齐美观
五.PCB布局（2）

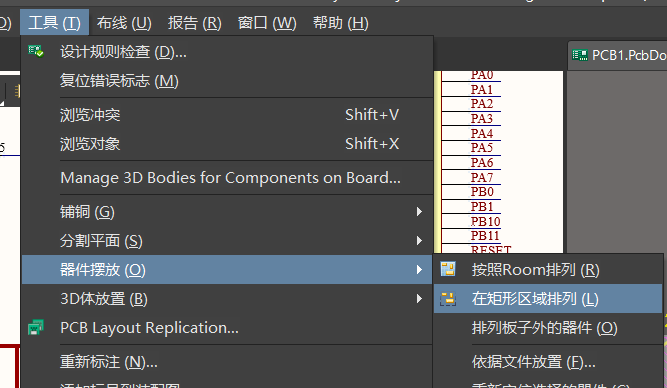

注意1 在原理图中框定完元器件们，切换到PLC的工具，然后如图
可以将PLC散装的元器件框定在一个矩形的区域

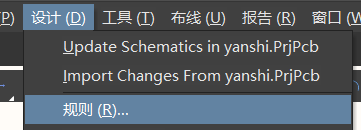

1.设置规则
- 课程第5讲时间是5.50-7.03，照着视频自己设置，简单
2.布置完成

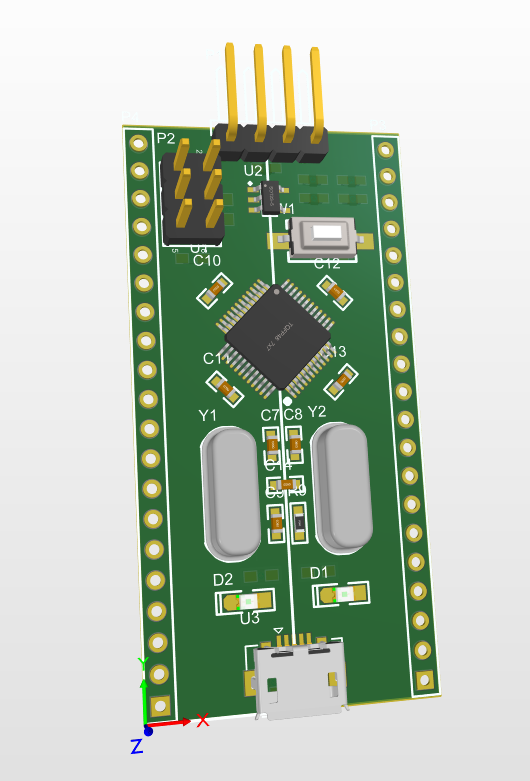

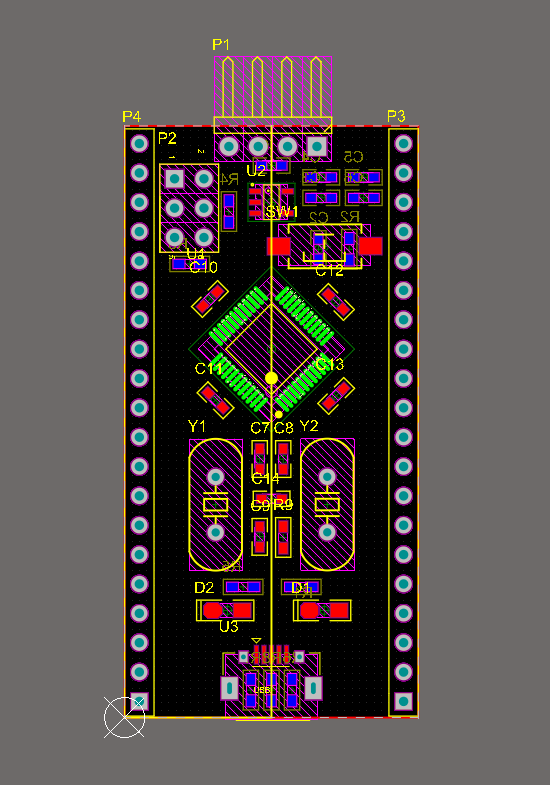

shift+右键 旋转3d视图
六.PCB布线（手动布线）
- 布线按钮
- 过孔按钮

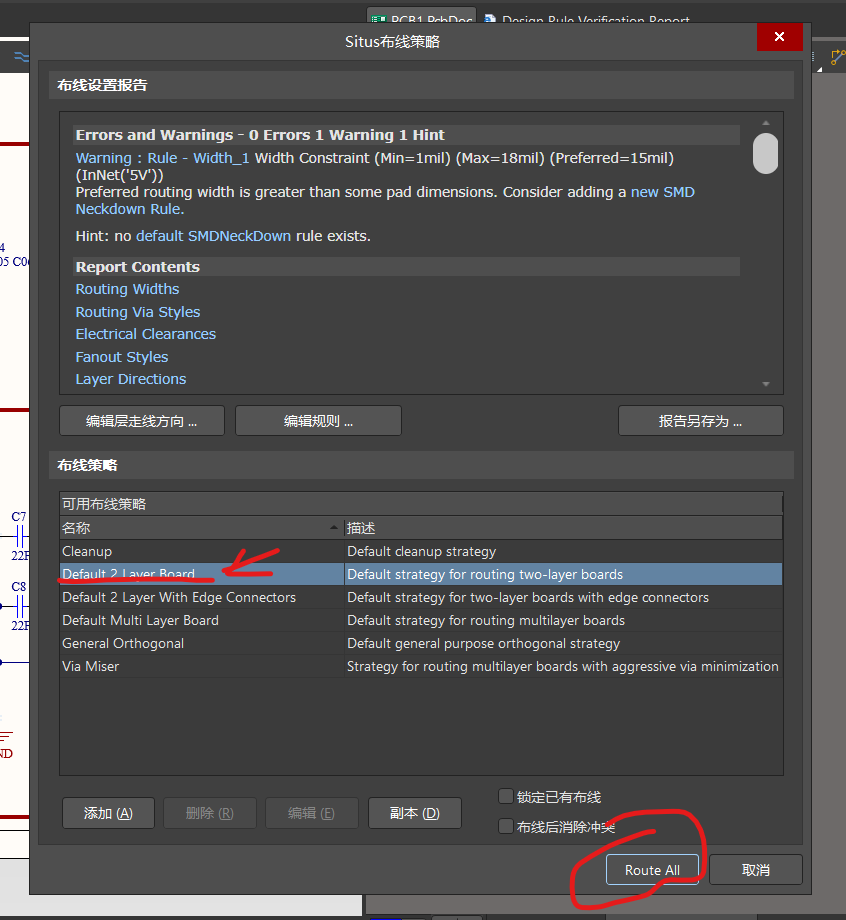

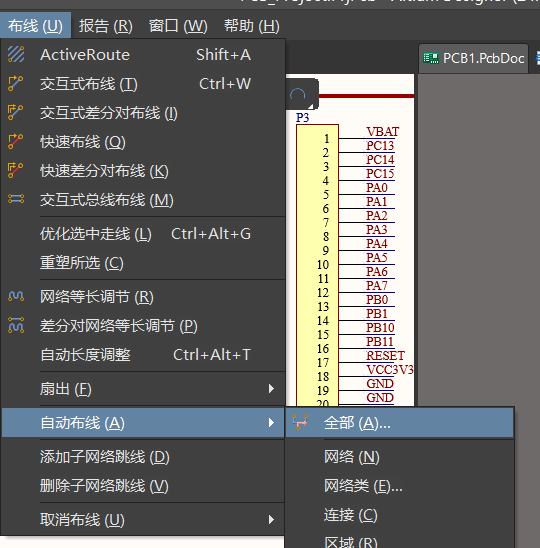

七.PCB布线（自动布线）
前提：在第五节课与本节课都设置完之后再进行操作
八.覆铜与丝印整理

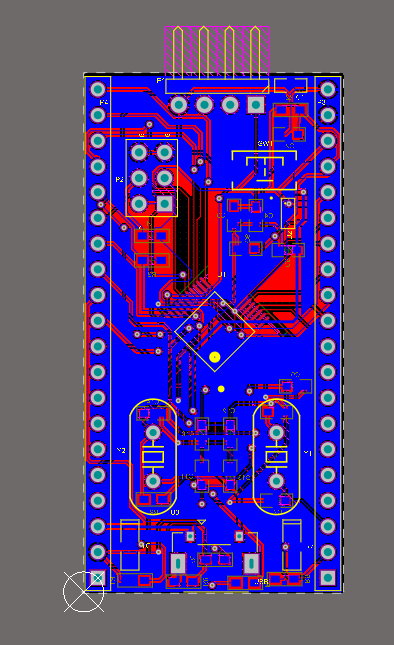

成品展示
- 首先，铺铜键，圈定铺铜范围
- 然后，复制一个新的覆铜层（注意，复制和粘贴铜层范围，都需要点击左键）

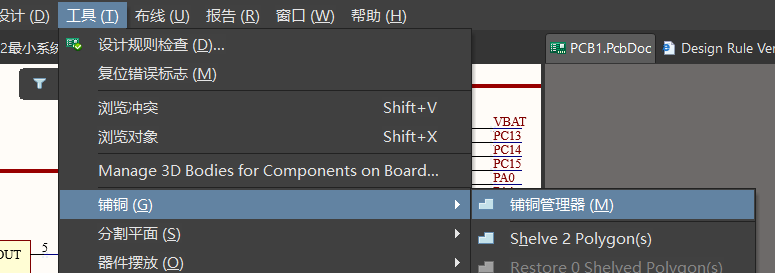

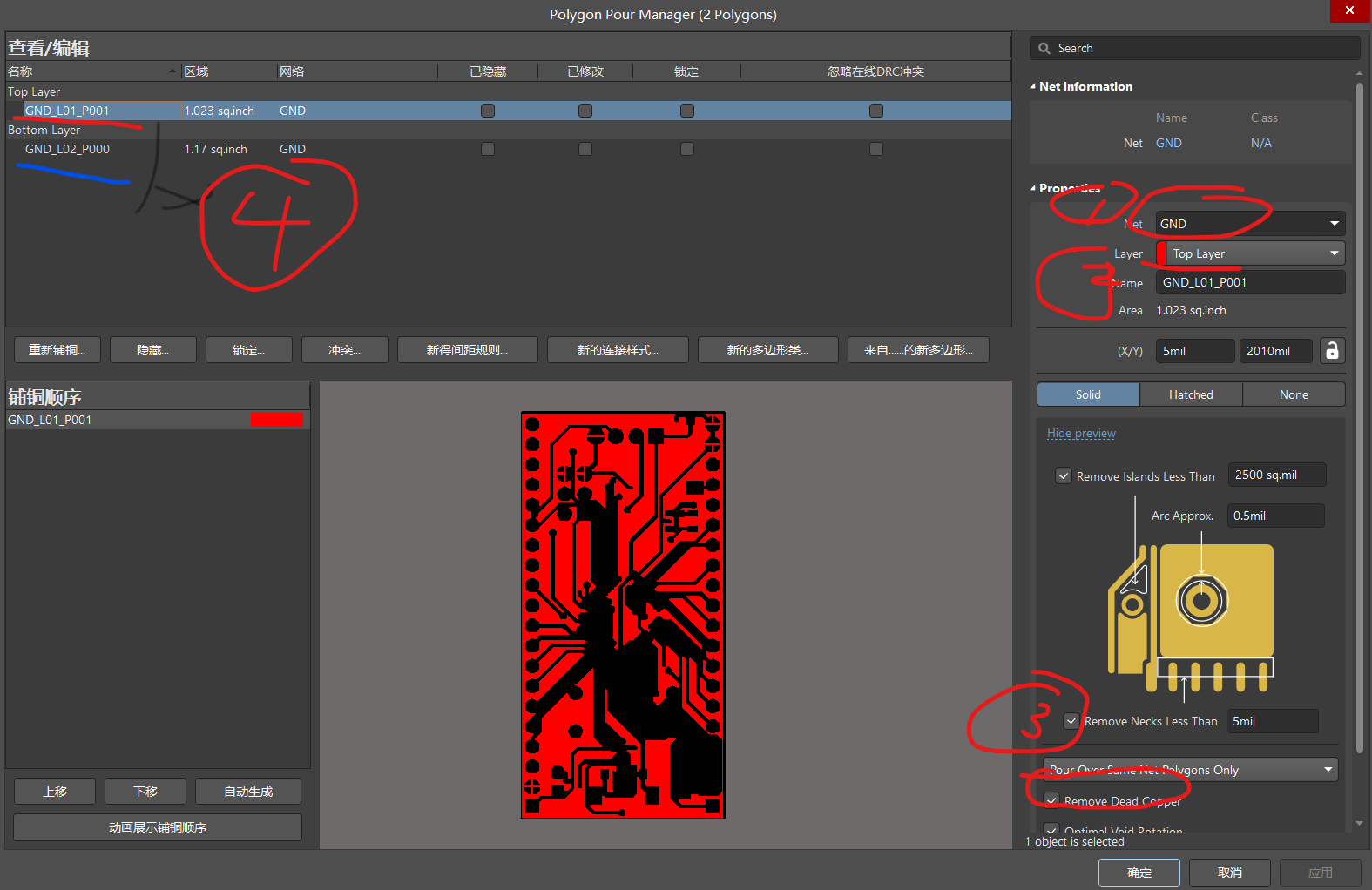

- 打开覆铜管理器
注意：2和4都可以用来切换层数，只是4在这里很直观，防止多放一层铜，3是防止死铜

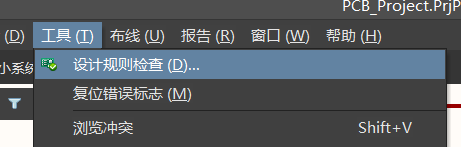

九.电气规则检查

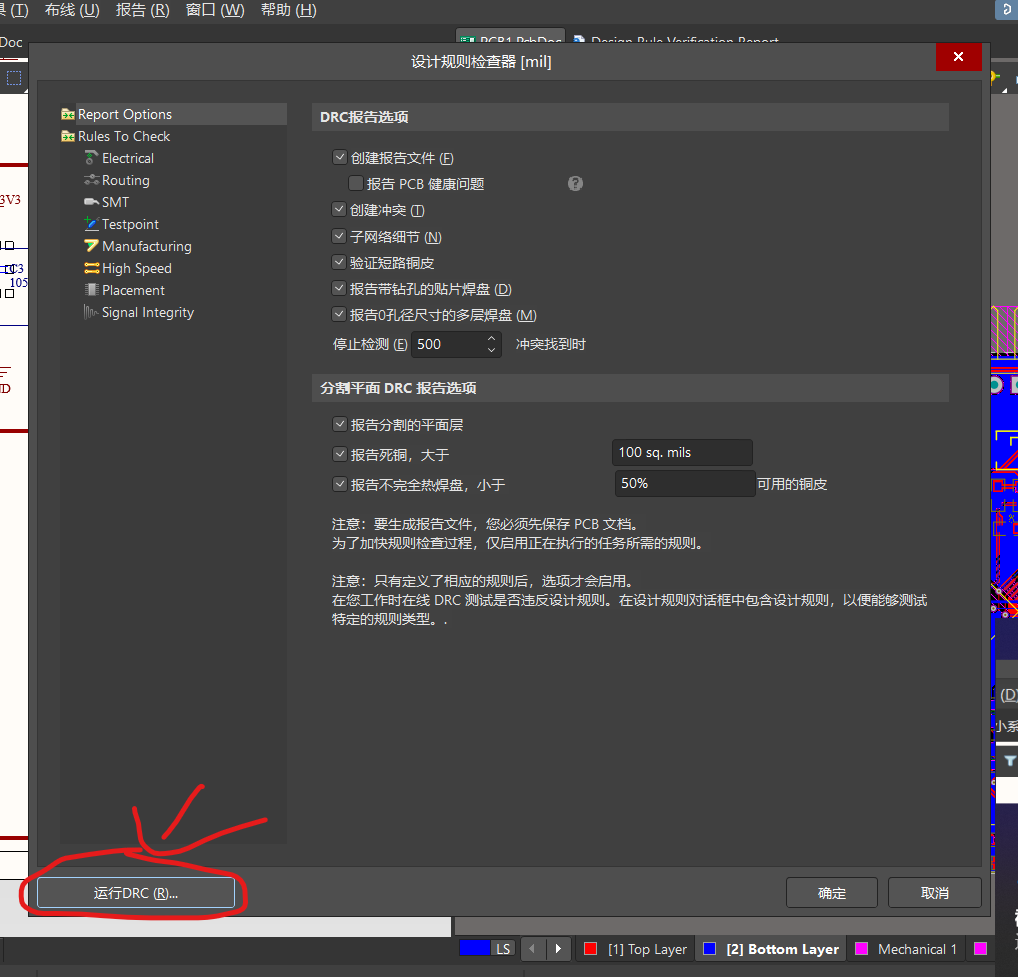

本人遭遇问题：报错300多个，如何解决（总结下来，主要问题就这下面的这23类）
说明：忘记截图错误了，本人踩的坑，你们看看自己犯没犯

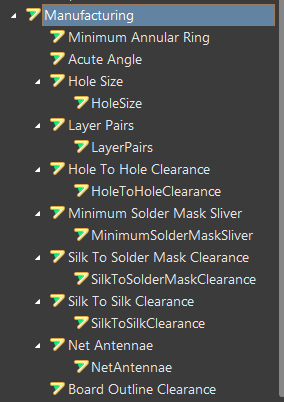

- 最多错误：Manufacturing中的约束距离问题
本人解决方法：下面图片目录中的间距全部调0，不调0，stm32之间的引脚都会报距离的错，解决方法不唯一
- 其次错误：自动连线有时候不同层直接相连却不加过孔（相当于没连，但软件认为已经连接上）
解决方法：手动添加过孔 或者 有的线从电路上来说不需要这个线，删掉（包括不需要的过孔）
- 记得每次更改，都要重新覆铜，并保存，再进行电气检查，不然会报错
十.原理图库与封装图库的创建
1.原理库建立
- 方法一：直接手动操作（不推荐）
- 注意：pin引脚方向注意，引脚两端并不相等，有四个小黑点的一段向外，这只之后的连线点

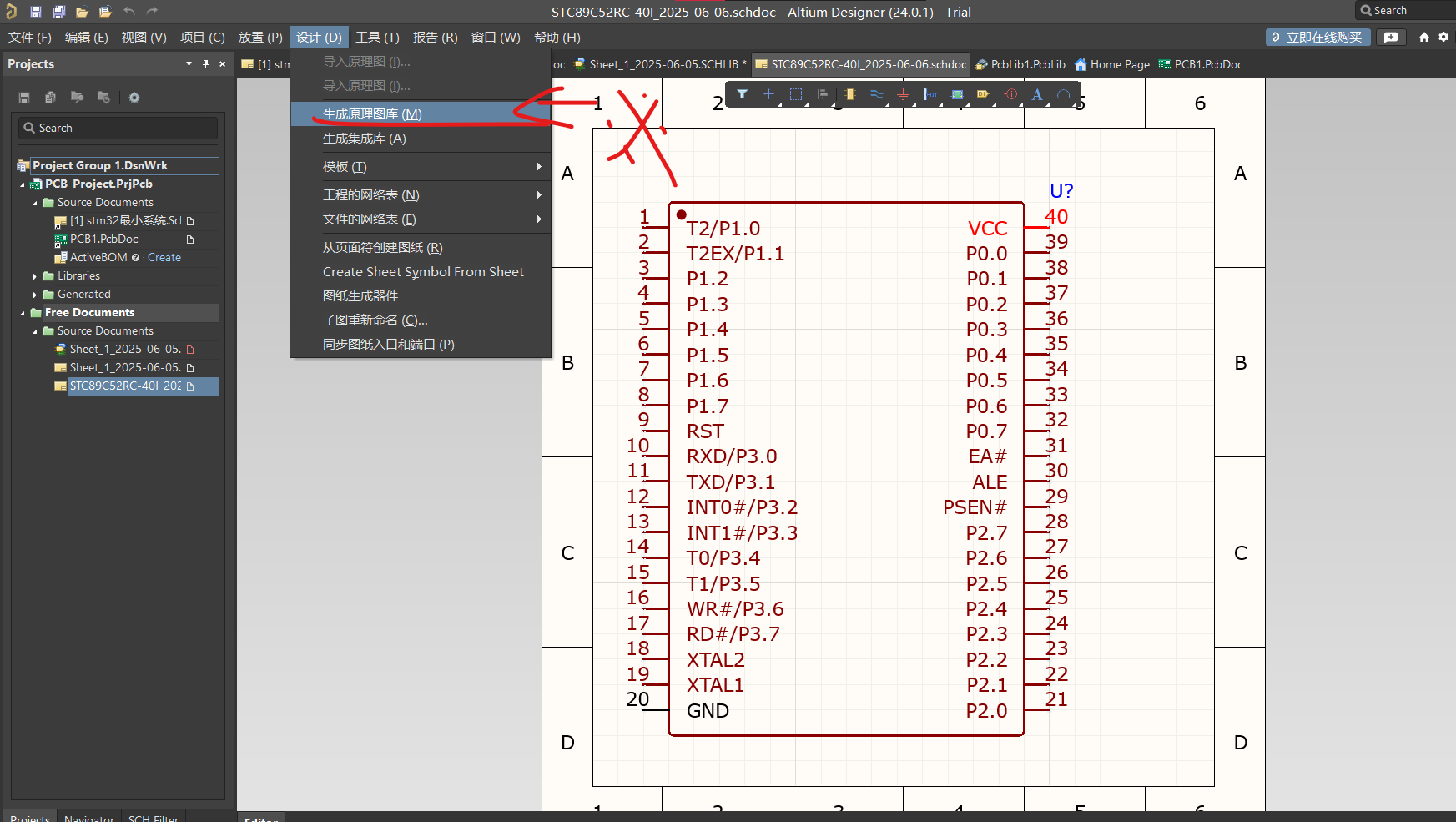

- 方法二：视频中功能2，ad16之后软件本身就不自带本功能，需要下载插件才能使用
方法1结合引脚管理器，还是可以实现方法二的类似
功能的

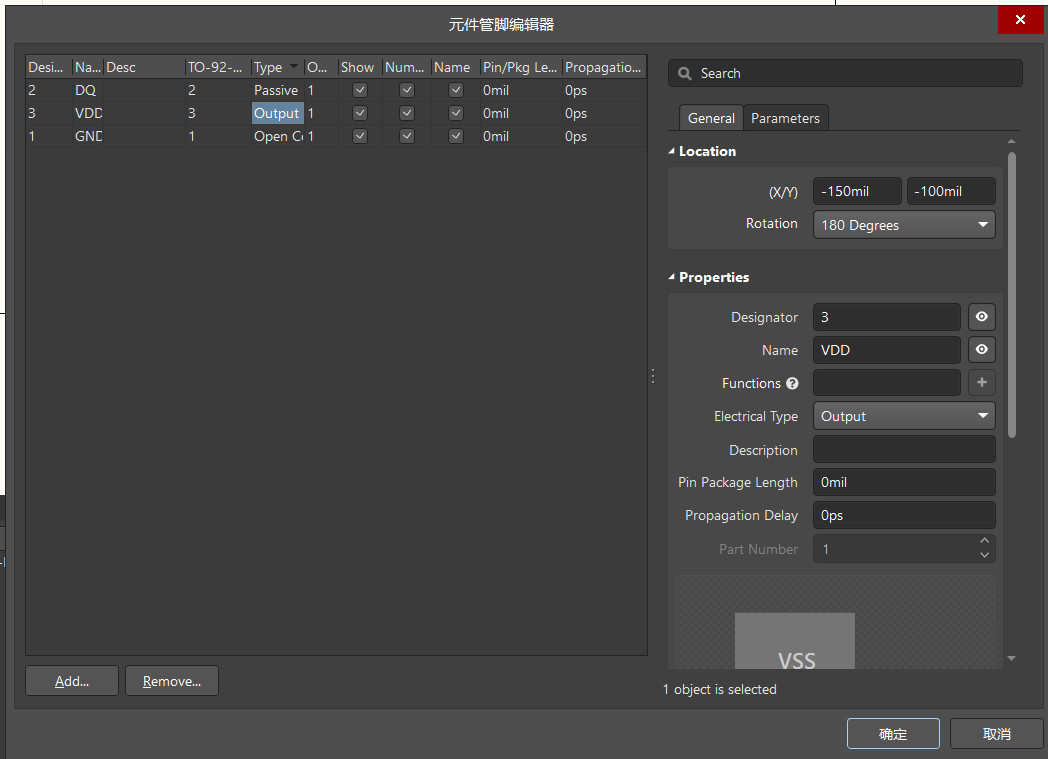

引脚管理器如图所示

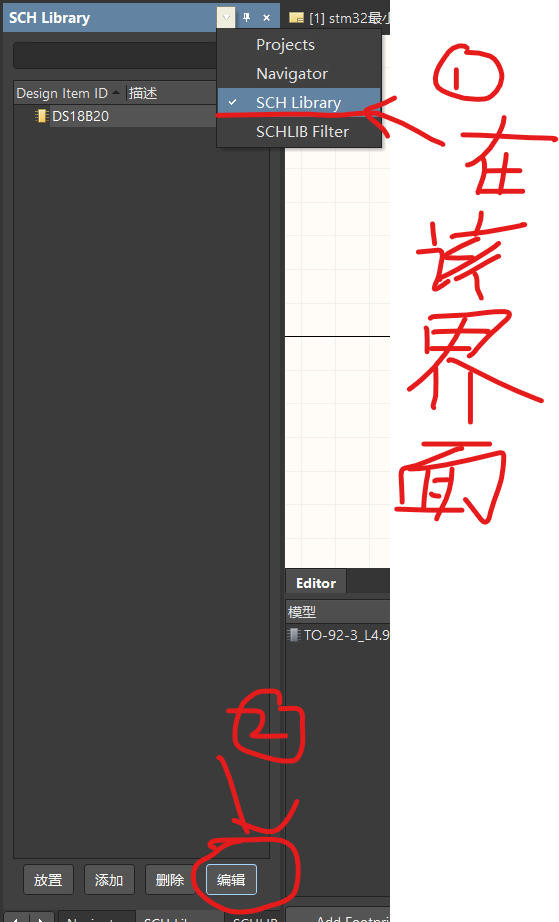

- 先打开或新建SCHLIB文件
- 如下图所示，先观察左侧
- 再看右侧

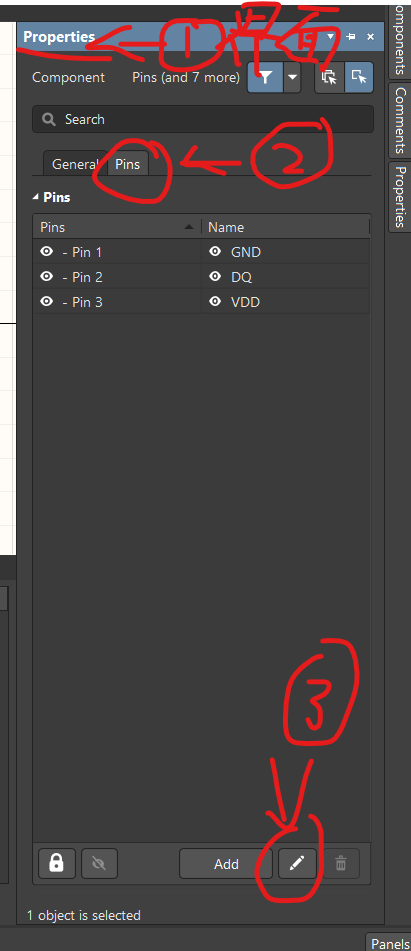

注意：如果跳过SCH那一步直接打开properties，有可能不显示pin，是因为只点击一个引脚的原因，先点击图片空白地区，然后再打开properties，应该可以显示pin
- 打开之后,就可以在上面修改引脚了

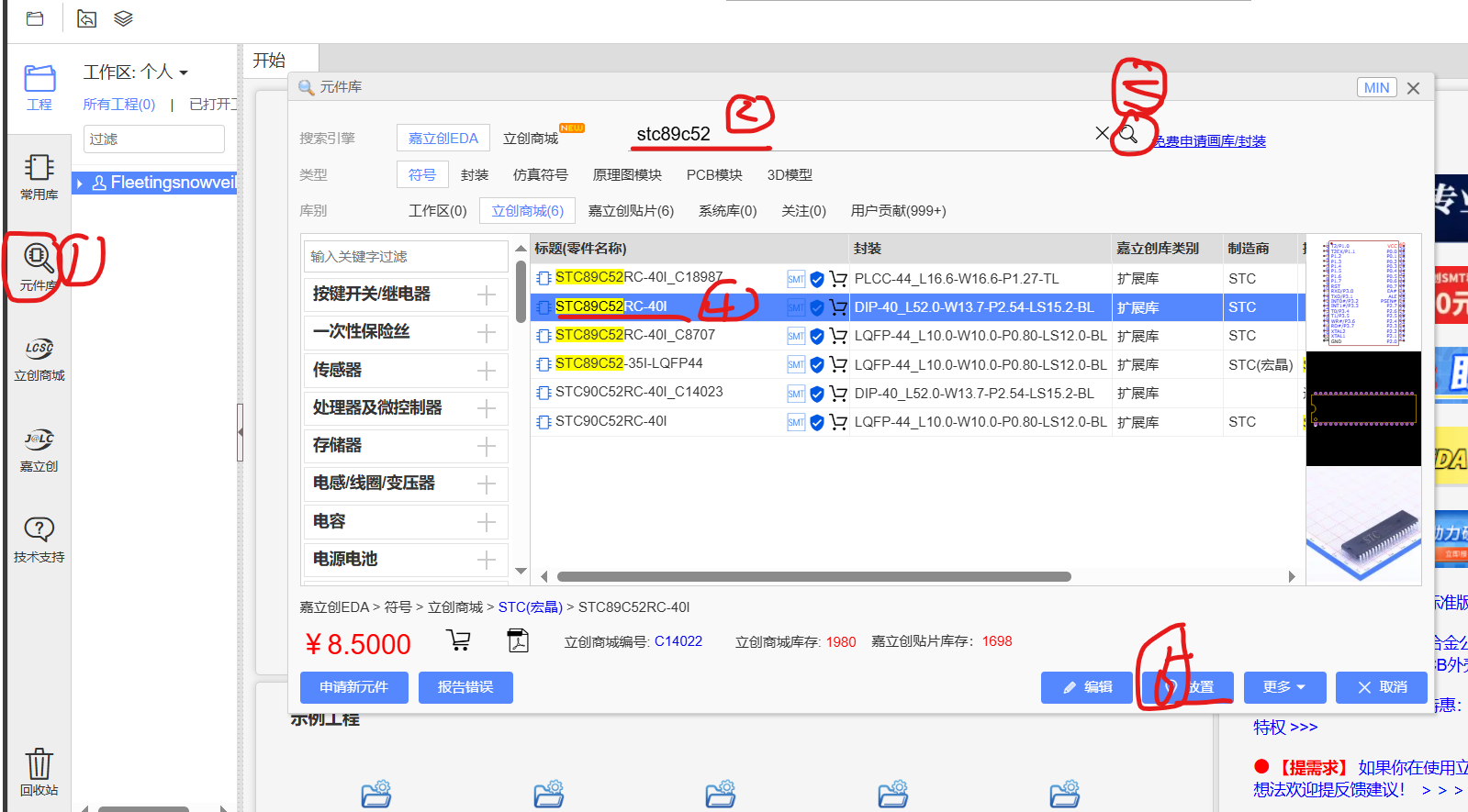

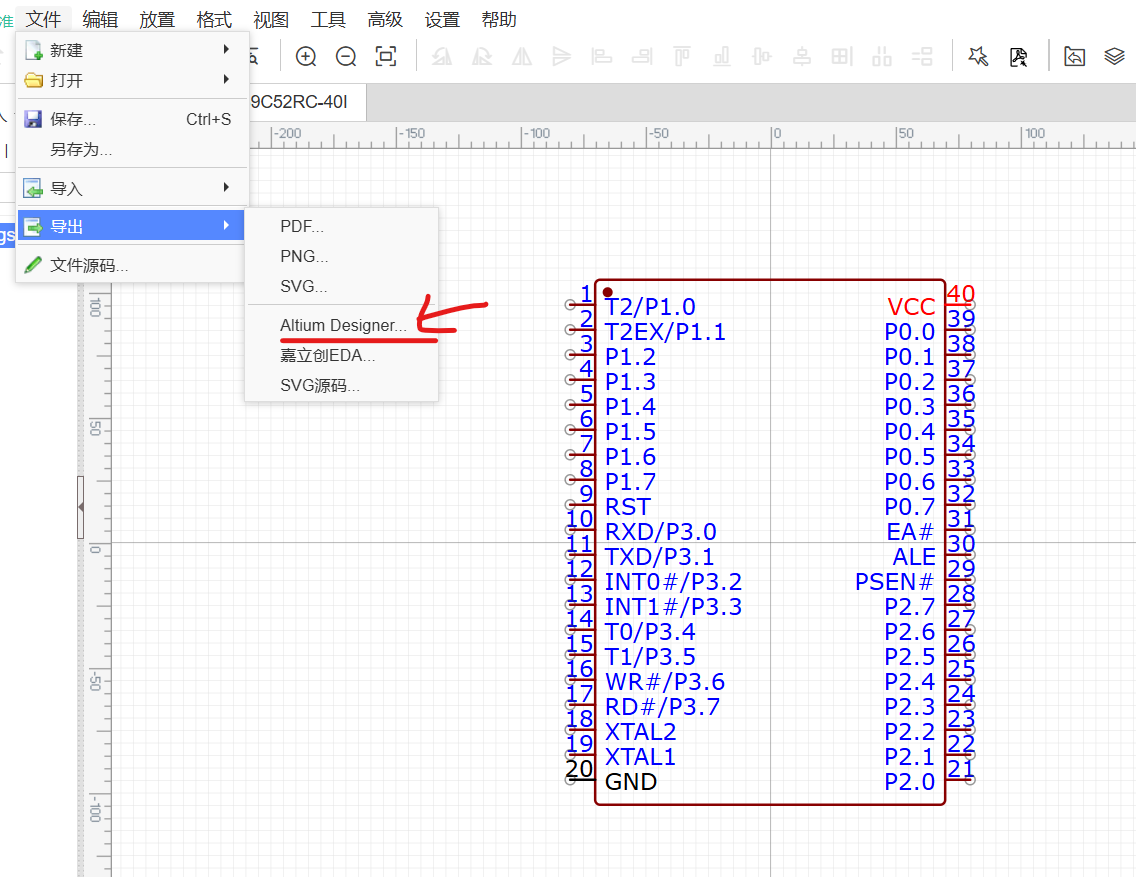

- 方法三：立创EDA中下载需要的原理图
- 注册好EDA之后，https://lceda.cn/editor
第五步放置不好使，也可以用编译
下载好的文件在ad中打开之后，如图操作，直接生成原理图库，完成（注意，也可通过这种方法，直接将一大张原理图中的元器件直接整理成原理图库）

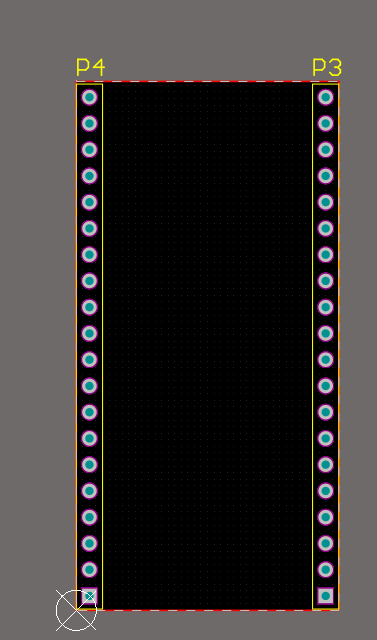

2.pcb库建立

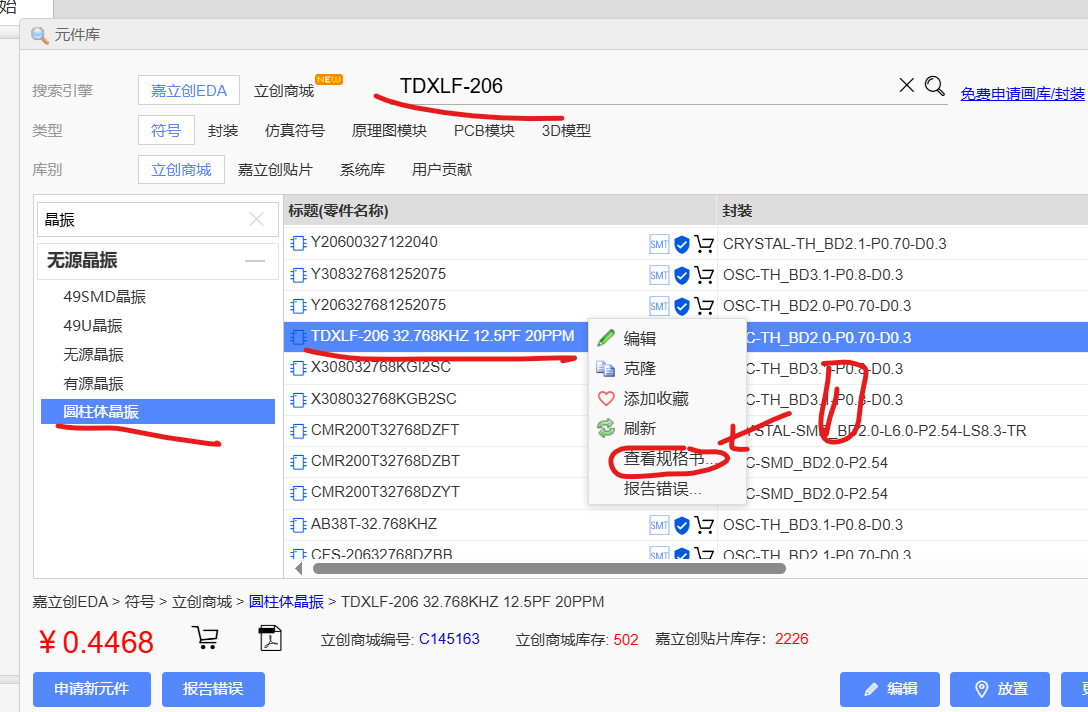

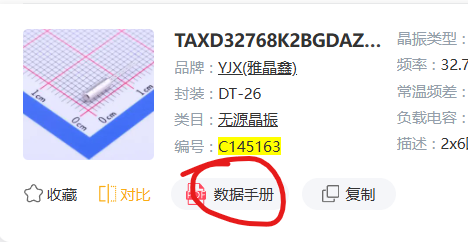

- 直接从立创EDN中选择需要的PCB模型即可
if：没有该元器件的模型怎么办
解：
2表示孔径的大小，1表示孔径之间要注意的距离
- 如何画出自己的PCB库

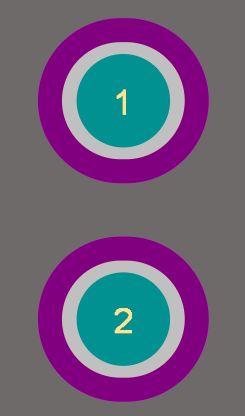

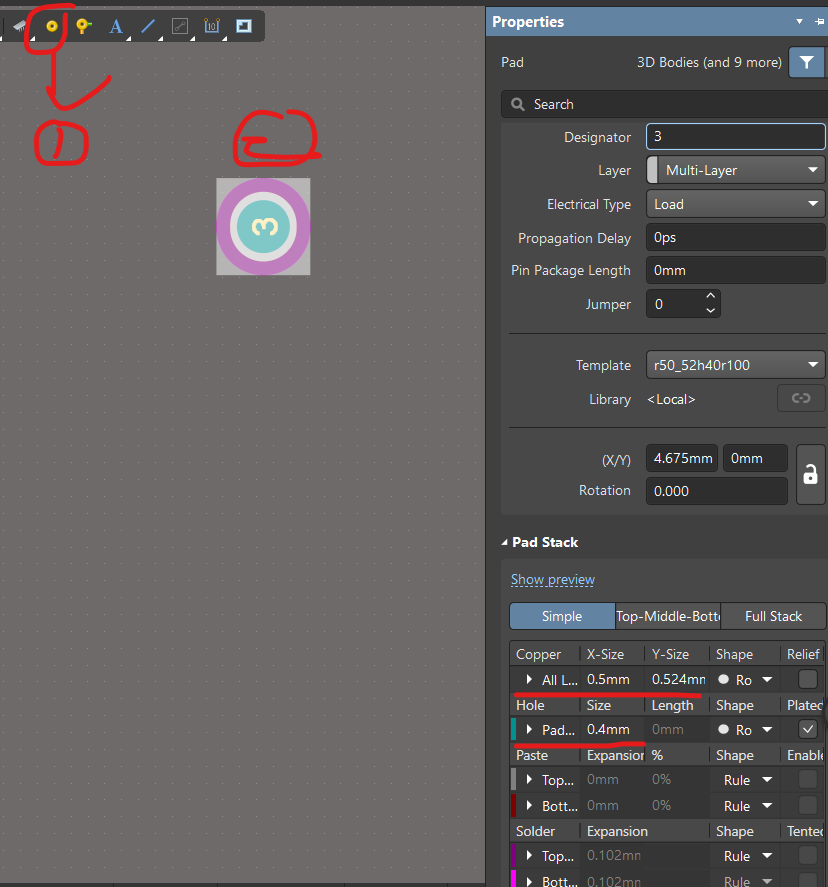

- 首先，设置孔径
- 1-孔径位置
- 2-放置（注意，初始孔径很大）
- 3-灰色是设置灰圈的x，y轴的直径 青色是设置孔径的直径

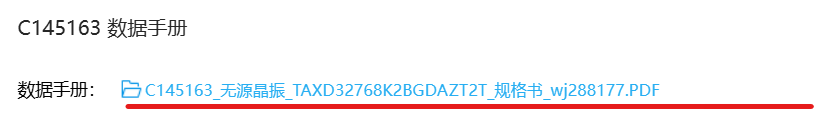

- 根据上面资料显示，孔径在0.25上下，不会超过0.3，单位默认毫米，这里我设置0.4（演示教程，根据孔径之间的距离浮动可以进行放大调整）
- 首先，设置孔径
- 其次，设置孔之间的中心距离，设置在快捷键g（注意不要中文输入法）

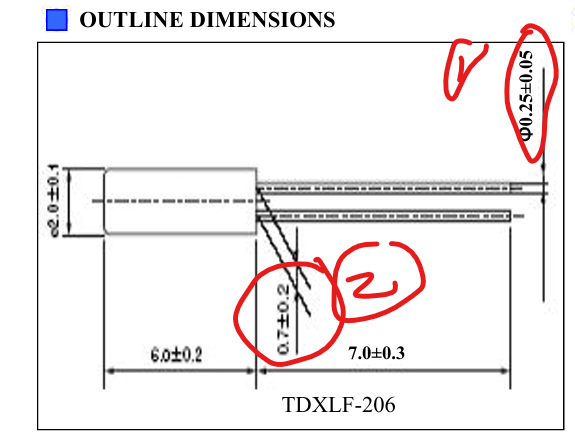

- 由手册图片可知，孔径中心距离0.7上下在0.5-0.9之间浮动，就设置0.7
- 设置完孔径，复制孔径中心（注意，他不是直接复制的，需要确认复制的中心点），再向下粘贴（同上）
- 最重要的工作就完成了，然后再将g的距离设置给改回来，然后用线条功能勾勒出元器件的大小就完成了
