35.成功解决编写关于“江协科技”编写技巧第二期标志位积累的问题

news 来源：原创 2025/6/7 6:30:05

江科大学长又发布了第二期的编写技巧！
大家可以看看：https://space.bilibili.com/383400717

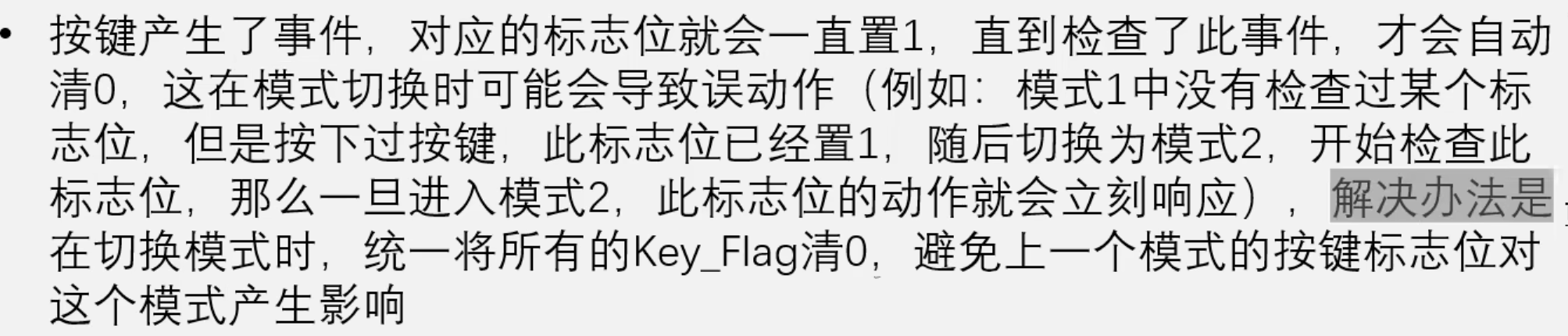

最后面给了一个未完成的任务：
在这里插入图片描述
这里我已经把这个问题给解决了！
总代码放在资源里面，key.c放在文章最后面！同时感兴趣的同学可以看看我的Linux驱动讲解！

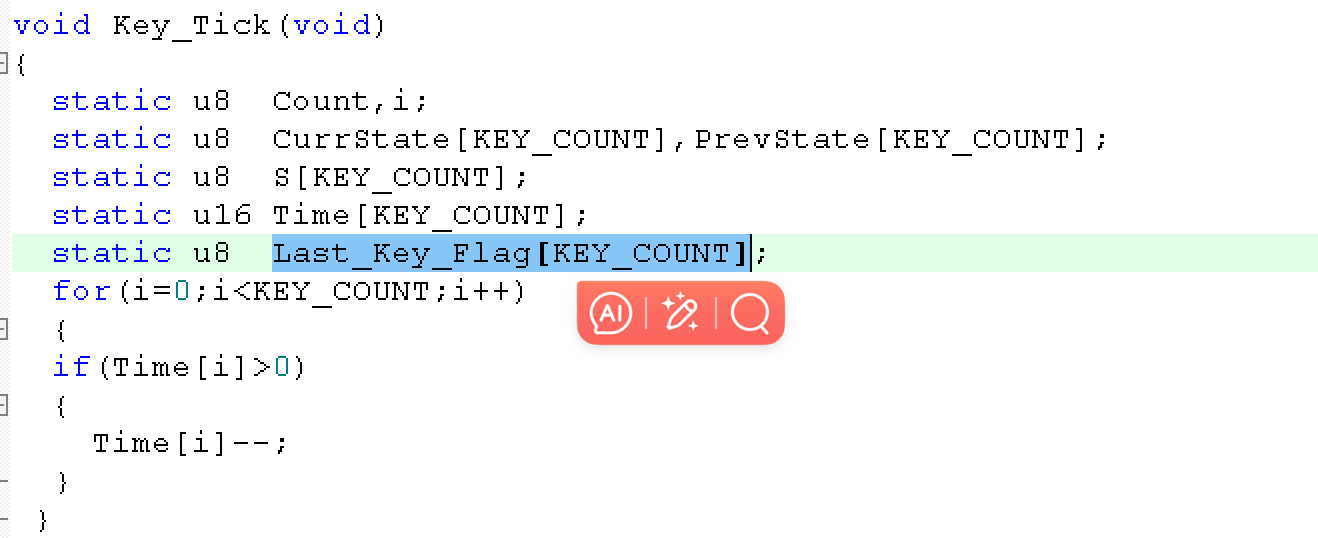

1、保存上一次的标志位：

在这里插入图片描述

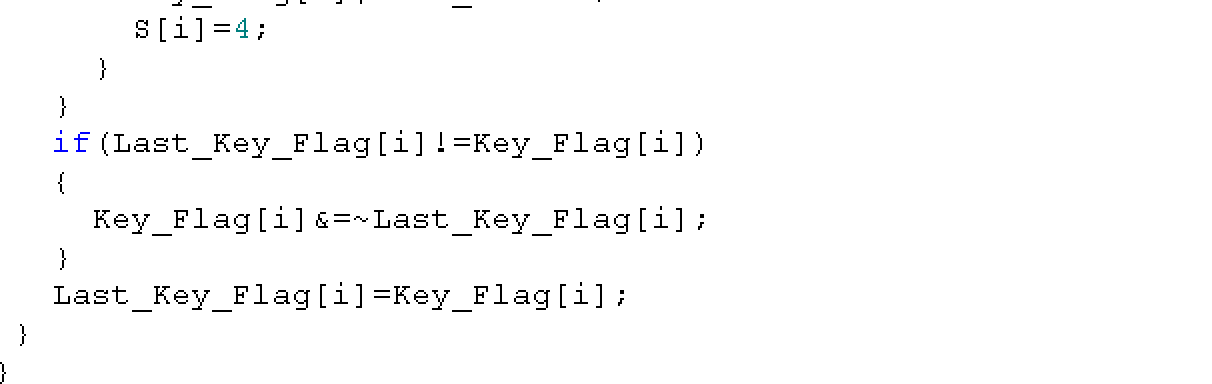

2、清零目标标志位

计划在同一个按键事件后的标志位发生变化时，判断上一个标志位和目前标志位不一样时进行清理：
在这里插入图片描述
为了简单理解，我们就以同一个按键，两位2进制标志位来讲。
假设上一个的标志位是10；如果按照之前的代码，切换模式的时候，那目前标志位就是11，因为假设并没有进行检查操作就想清零。解决标志位积累的问题！
所以进行：

if(Last_Key_Flag[i]!=Key_Flag[i])
{Key_Flag[i]&=~Last_Key_Flag[i];
}
Last_Key_Flag[i]=Key_Flag[i];

3、同一个按键空闲的时候也清零标志位：

在这里插入图片描述
这样就行了！不过这里有一个问题，就是按键松开和按压时间交替太快了，程序会认为是清零标志位，而不是双击，太慢了，就会认为是单击。但是如果不这样设置，就会保留最后一次的标志位，目前我没有想到好的方法！就留给后来者了！

4、Key.c代码：

 #include "stm32f10x.h"                  // Device header#include "Key.h"#define KEY_PRESSED   1
#define KEY_UNPRESSED 0#define KEY_TIME_DOUBLE 200
#define KEY_TIME_LONG   2000
#define KEY_TIME_REPEAT 100u8 Key_Flag[KEY_COUNT];void Key_Init(void)
{RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);GPIO_InitTypeDef   GPIO_InitStructure;GPIO_InitStructure.GPIO_Mode=GPIO_Mode_IPU;             //¶ÁÈ¡°´¼üGPIO_InitStructure.GPIO_Pin=GPIO_Pin_1|GPIO_Pin_11;GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;GPIO_Init(GPIOB,&GPIO_InitStructure);GPIO_InitStructure.GPIO_Mode=GPIO_Mode_IPD;             //¶ÁÈ¡°´¼üGPIO_InitStructure.GPIO_Pin=GPIO_Pin_13|GPIO_Pin_15;GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;GPIO_Init(GPIOB,&GPIO_InitStructure);
}u8 Key_Getstate(u8 n)
{if(n==KEY_1){if(GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_1)==0){return KEY_PRESSED ;}}else if(n==KEY_2){if(GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_11)==0){return KEY_PRESSED ;}}else if(n==KEY_3){if(GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_13)==1){return KEY_PRESSED ;}}else if(n==KEY_4){if(GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_15)==1){return KEY_PRESSED ;}}return KEY_UNPRESSED;}u8 Key_Check(u8 n,u8 Flag)
{if(Key_Flag[n]&Flag){if(Flag!=KEY_HOLD){Key_Flag[n]&=~Flag;}return 1;}return 0;
}void Key_Tick(void)
{static u8  Count,i;static u8  CurrState[KEY_COUNT],PrevState[KEY_COUNT];static u8  S[KEY_COUNT];static u16 Time[KEY_COUNT];static u8  Last_Key_Flag[KEY_COUNT]; for(i=0;i<KEY_COUNT;i++){if(Time[i]>0){Time[i]--;}}Count++;if(Count>=20){Count=0;for(i=0;i<KEY_COUNT;i++){PrevState[i]=CurrState[i];CurrState[i]=Key_Getstate(i);if(CurrState[i]==KEY_PRESSED){//HOLD=1Key_Flag[i]|=KEY_HOLD;}else{//HOLD=0Key_Flag[i]&=~KEY_HOLD;}if(CurrState[i]==KEY_PRESSED&&PrevState[i]==KEY_UNPRESSED){//Down=1Key_Flag[i]|=KEY_DOWN;}if(CurrState[i]==KEY_UNPRESSED&&PrevState[i]==KEY_PRESSED){//UP=1Key_Flag[i]|=KEY_UP;}if(PrevState[i]==KEY_UNPRESSED&&CurrState[i]==KEY_UNPRESSED){Key_Flag[i]&=0x00;}if(S[i]==0){if(CurrState[i]==KEY_PRESSED){Time[i]=KEY_TIME_LONG;//2s³¤°´Ê±¼äãÐÖµS[i]=1;}}else if(S[i]==1){if(CurrState[i]==KEY_UNPRESSED){Time[i]=KEY_TIME_DOUBLE;S[i]=2;}else if(Time[i]==0){Time[i]=KEY_TIME_REPEAT;//LONG=1Key_Flag[i]|=KEY_LONG;S[i]=4;}}else if(S[i]==2){if(CurrState[i]==KEY_PRESSED){//DOUBLE=1Key_Flag[i]|=KEY_DOUBLE;S[i]=3;}else if(Time>0){//SINGLE=1Key_Flag[i]|=KEY_SINGLE;S[i]=0;}}	else if(S[i]==3){if(CurrState[i]==KEY_UNPRESSED){S[i]=0;}}		else if(S[i]==4){if(CurrState[i]==KEY_UNPRESSED){S[i]=0;}else if(Time[i]==0){Time[i]=KEY_TIME_REPEAT;//REPEAT=1Key_Flag[i]|=KEY_REPEAT;S[i]=4;}}	if(Last_Key_Flag[i]!=Key_Flag[i]){Key_Flag[i]&=~Last_Key_Flag[i];}Last_Key_Flag[i]=Key_Flag[i];}}
}
``
