OrCAD X Capture CIS设计小诀窍系列第二季--02.如何在Capture中设置元器件不输出到Netlist

背景介绍：上一期我们介绍了在Capture CIS原理图设计工具中，如何设置元器件不输出到BOM。但是在实际原理图设计过程中，也会有一些元器件不需要输出到网表中(不带入PCB)，此时我们可以为这些元器件添加NETLIST_IGNORE属性，来实现这一效果，从而帮助设计人员更好实现设计意图，提升设计效率。

下面我们就开始分享具体的操作步骤：

一、给元器件添加NETLIST_IGNORE属性

步骤一：使用Capture CIS软件打开原理图，找到不需要输出到Netlist的元器件。我们可以使用Find功能快速查找元器件，在Find面板中，勾选”Parts”，输入搜索条件，点击”Find”，如图1所示。

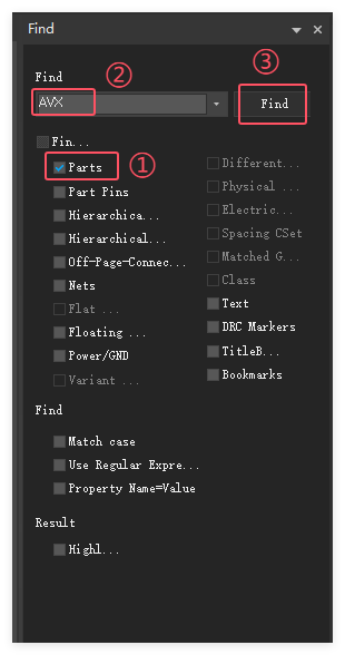

图1 查找元器件

步骤二：在Find Results界面中双击元器件，可以快速定位到元器件所在原理图位置，如图2所示。

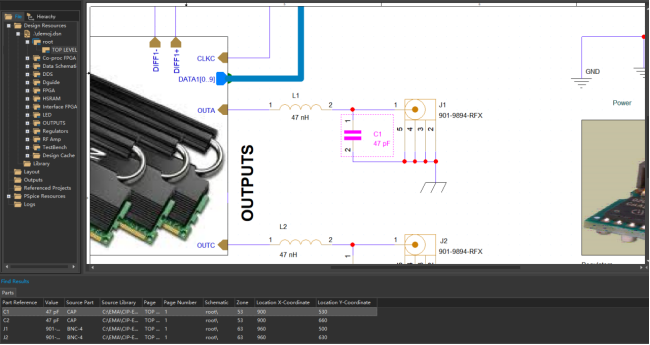

图2 在查找结果中双击元器件跳转

步骤三：在原理图中选中元器件，然后在右键菜单中选择”Edit Properties”，打开属性编辑器，如图3所示。

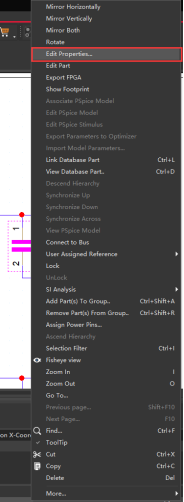

图3 打开属性编辑器

步骤四：在属性编辑器中如果不存在”NETLIST_IGNORE”属性，点击”New Property”按键进行添加，如图4所示。

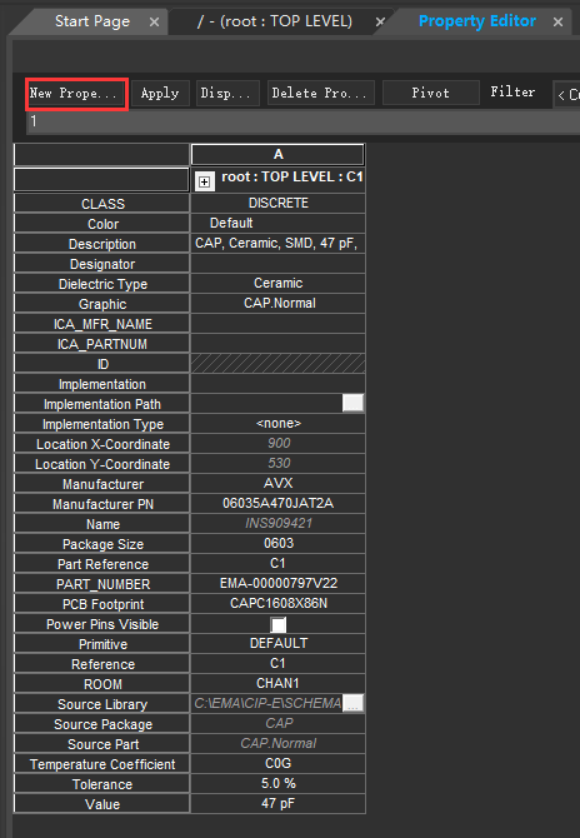

图4 点击”New Property”

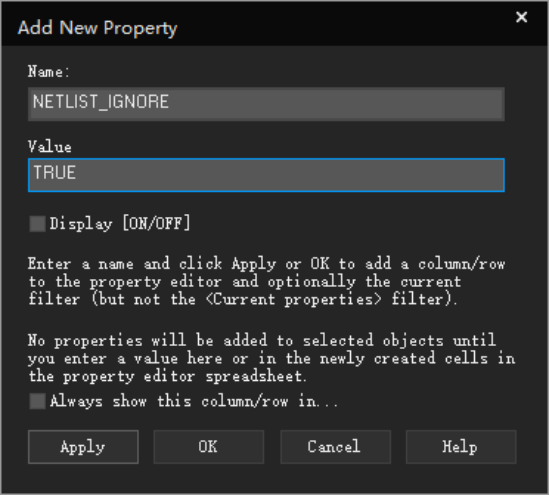

步骤五：在Add New Property界面的Name栏中输入”NETLIST_IGNORE”，在Value栏中输入”TRUE”，Display[ON/OFF]是指该属性是否需要显示，我们这里不勾选，然后点击”OK”即可，如图5所示。

注：如果是多Part器件，需要为每一个Part都添加”NETLIST_IGNORE”属性。

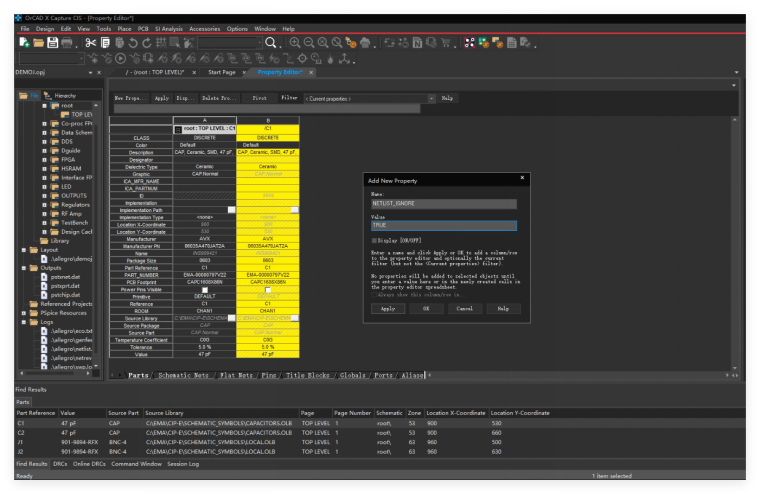

图5 添加”NETLIST_IGNORE”属性

步骤六：如果器件已存在”NETLIST_IGNORE”属性，但是值不为”TRUE”，则直接将其值改为”TRUE”即可，如图6所示。

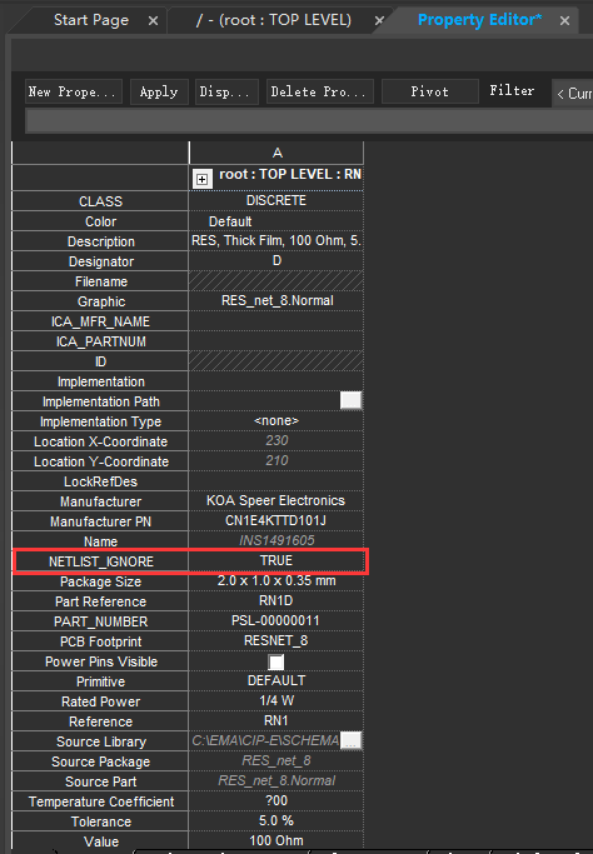

图6 将“NETLIST_IGNORE”属性值设置为”TRUE”

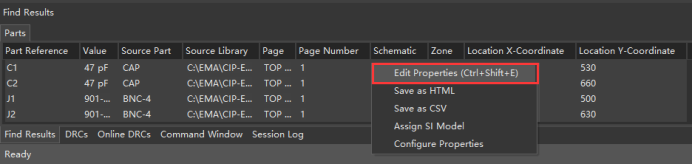

步骤七：如果需要批量修改多个元器件，也可以通过Find功能进行搜索，然后在Find Results界面中批量选中所需元器件(可通过鼠标框选或者Ctrl+鼠标左键点选)，选择完成后，鼠标右键菜单选择”Edit Properties”，打开Browse Spreadsheet界面，如图7和8所示。

图7 在Find Results界面批量选择器件

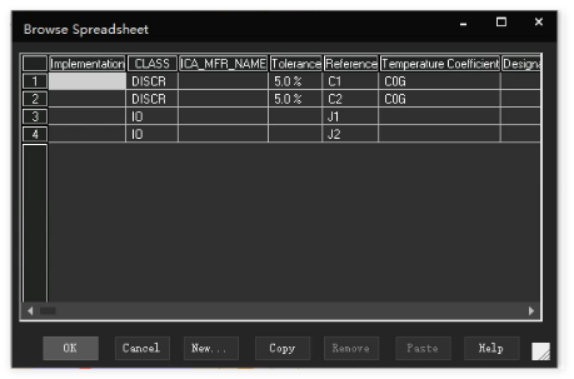

图8 打开Browse Spreadsheet界面

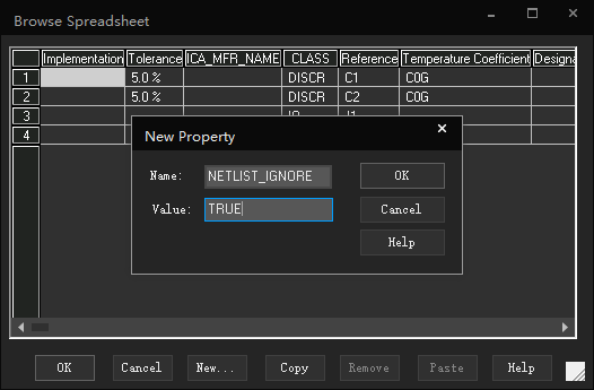

步骤八：如果元器件已存在”NETLIST_IGNORE”属性，则可在Browse Spreadsheet界面将其值改为”TRUE”；如果不存在，则可以点击”New…”按键进行添加，添加完成后，点击”OK”即可，如图9、10所示。

图9 添加”NETLIST_IGNORE”属性

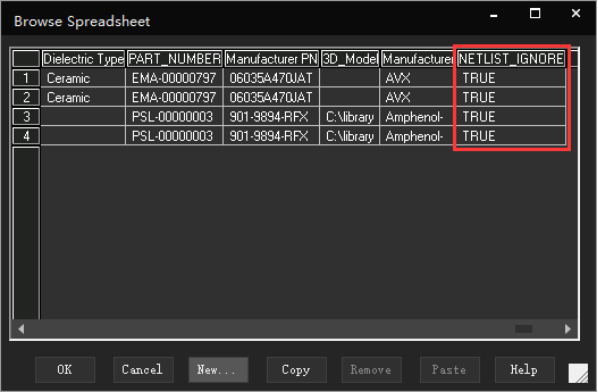

图10 ”NETLIST_IGNORE”属性添加完成

步骤九：属性添加完成后，使用【Tools】→【Create Netlist】重新输出网表，然后导入PCB后即可发现添加了”NETLIST_IGNORE”属性的器件，不会再带入PCB，效果如图11所示。



图11 PCB对比

步骤十：如果已经有PCB文件了，也可以使用【PCB】→【Update Layout】功能对PCB进行更新，可以看到添加了”NETLIST_IGNORE”属性的器件被移除，效果如图12所示。

图12 更新PCB

二、小结

本节主要介绍了在Capture CIS原理图设计工具中，如何通过为元器件添加”NETLIST_IGNORE”属性，来控制其是否输出到网表中，帮助设计人员根据不同需求生成不同版本PCB，提升设计效率。
