【电赛培训课程】运算放大器及其应用电路设计

一、电路分析模型、运算放大器基础知识、基础电路

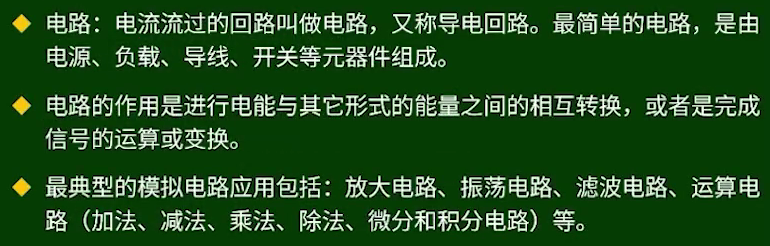

（一）绪论

（二）电路分析模型

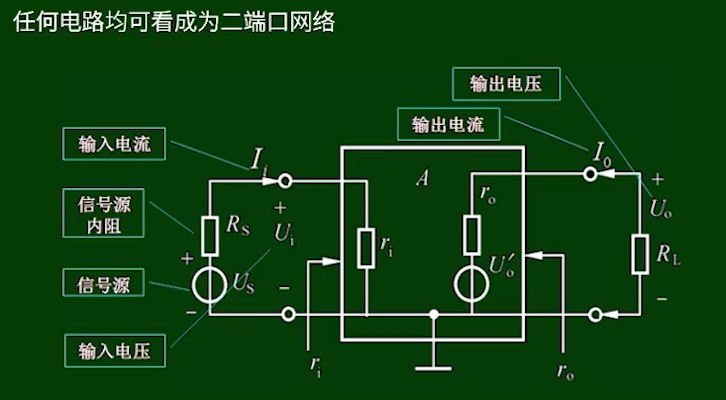

1.模型介绍

2.技术指标

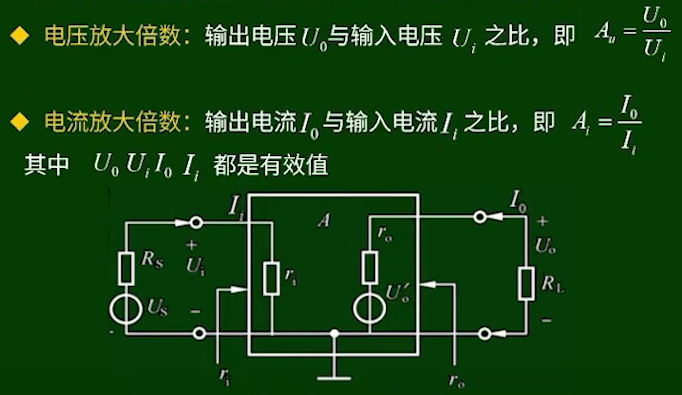

1）放大倍数（直接衡量放大电路放大能力的重要指标）

对于电压放大电路一般考察其电压放大倍数，对于功率放大电路一般考察电流放大倍数。

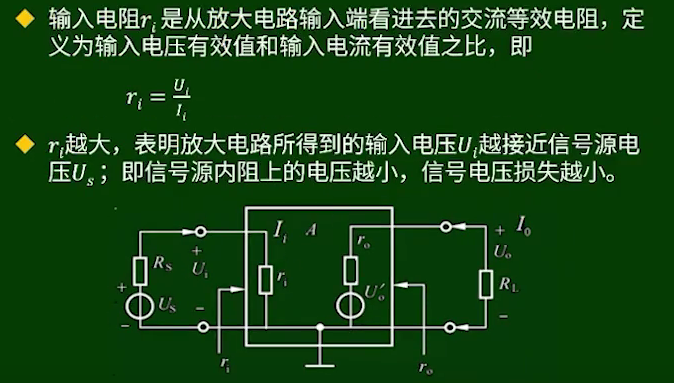

2）输入电阻

对于射频电路，要进行最大的功率传输，所以按要求输入电阻Rin和信号源电阻Rs是相等的。
对于低频电路，Rin越大越好。

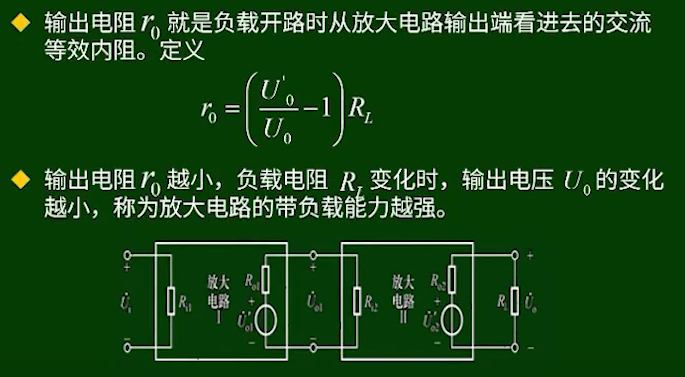

3）输出电阻

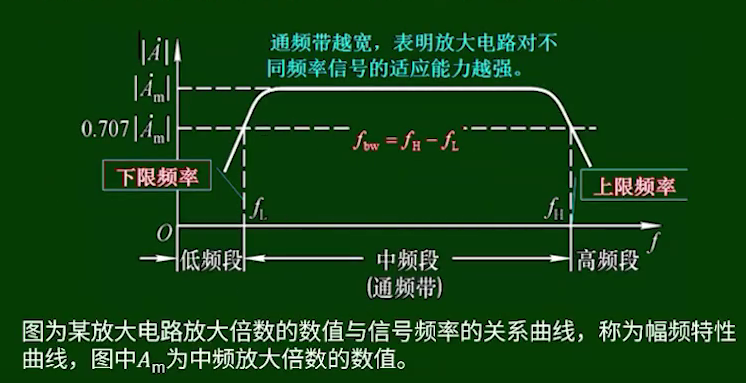

4）通频带（衡量放大电路对不同频率信号的放大能力）

5）非线性失真系数

6）最大不失真输出电压

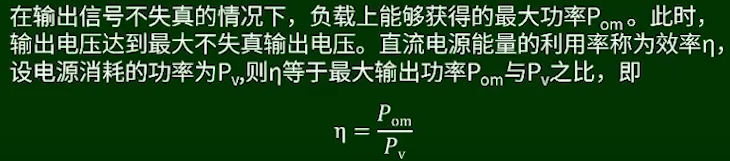

7）最大输出功率与功效

（三）运算放大器基础知识

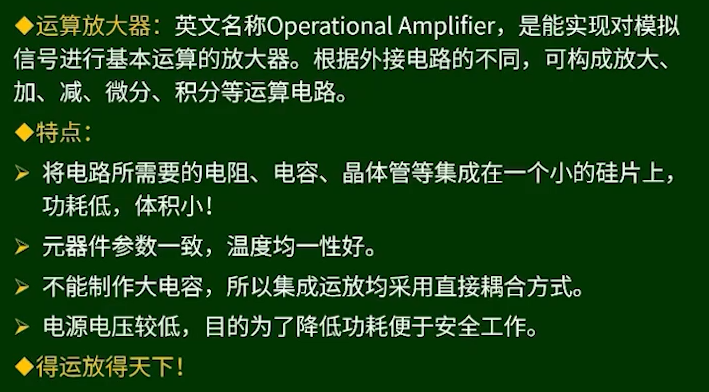

1.定义

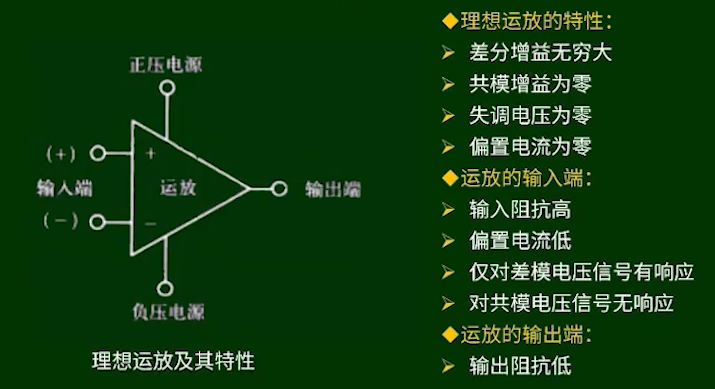

2.理想运放及特性

【补充】

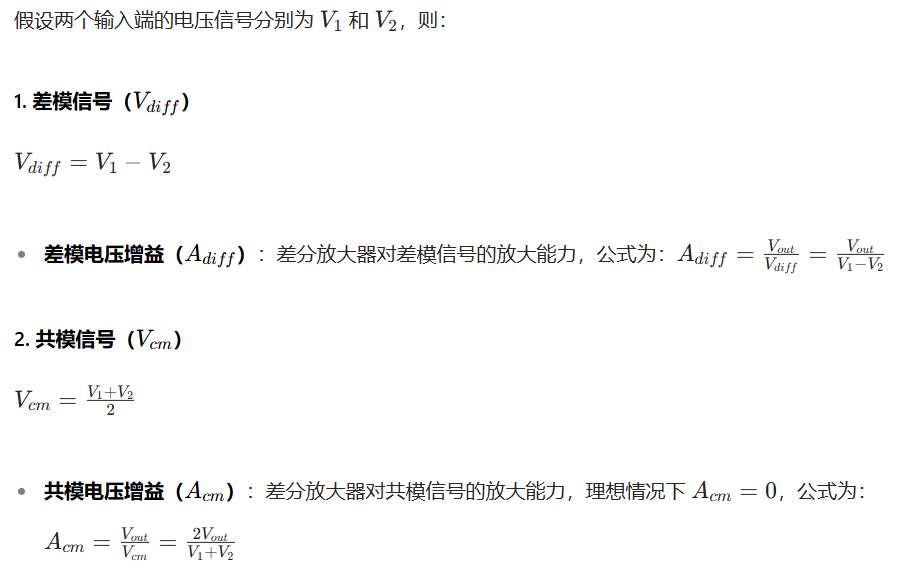

一般情况下认为差模信号是想放大的信号，而共模信号通常为噪声。

3.运算放大器技术指标

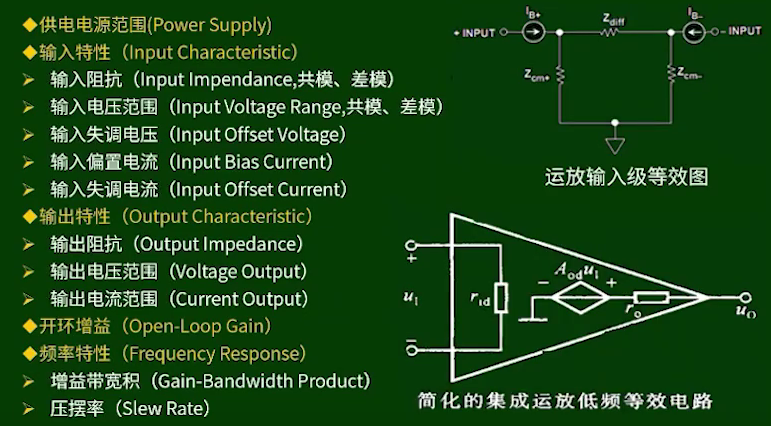

1）基础技术指标

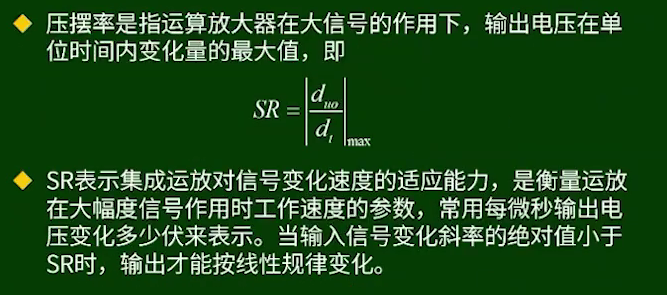

2）压摆率

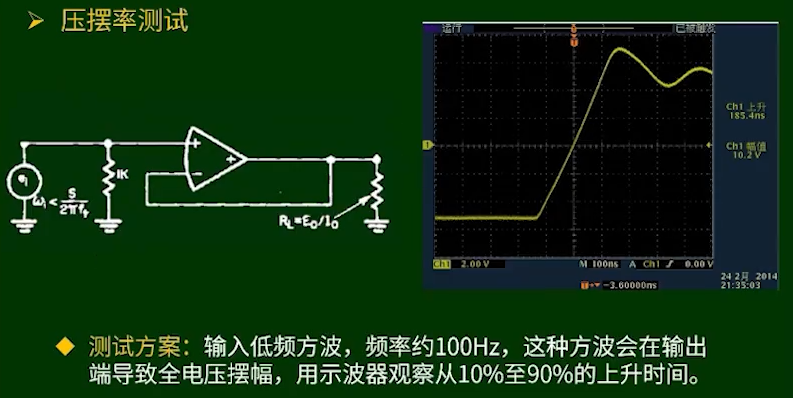

3）压摆率测试

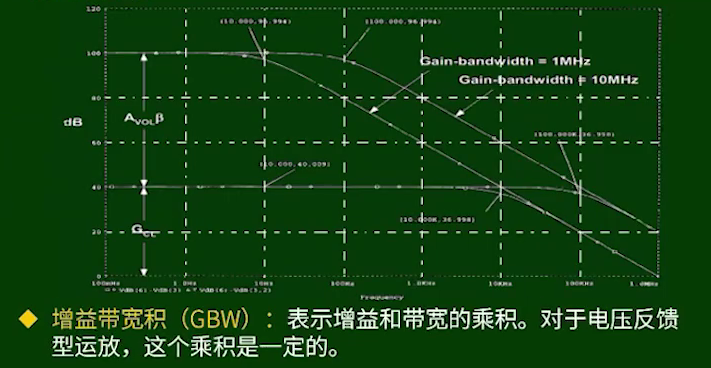

4）增益带宽积

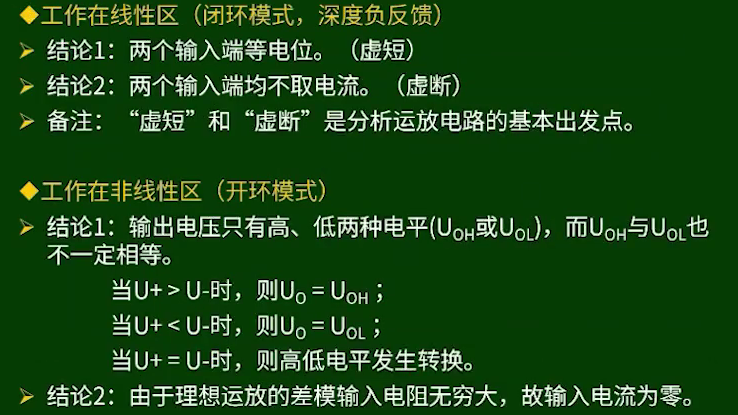

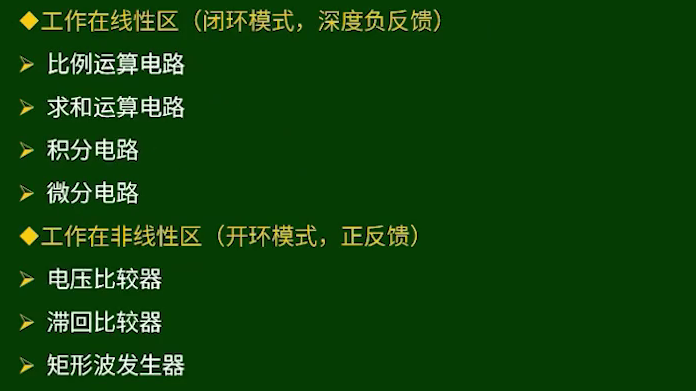

4.工作模式

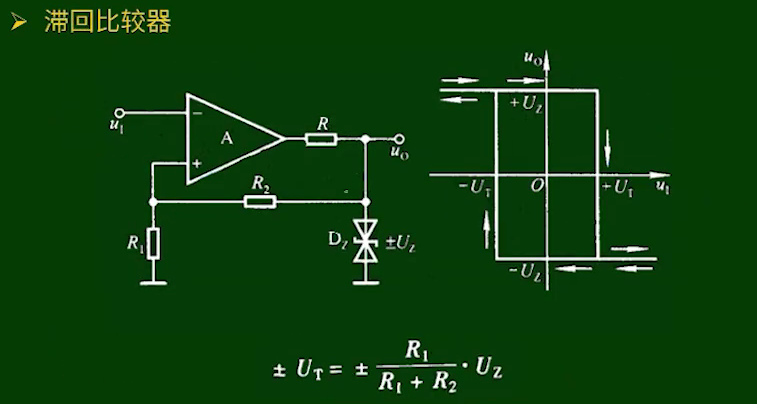

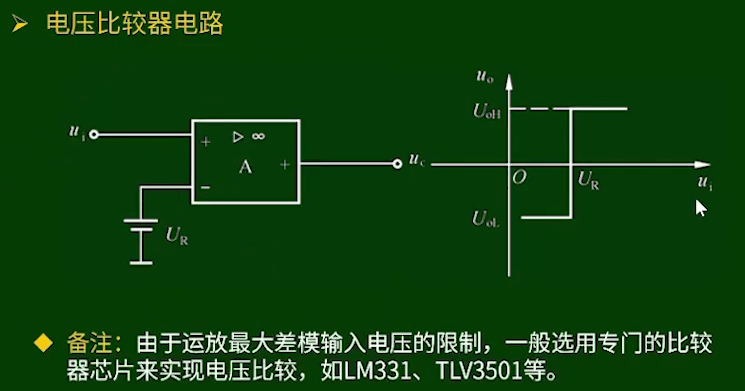

开环模式常用来制作电压比较器。

（四）运算放大器基础电路

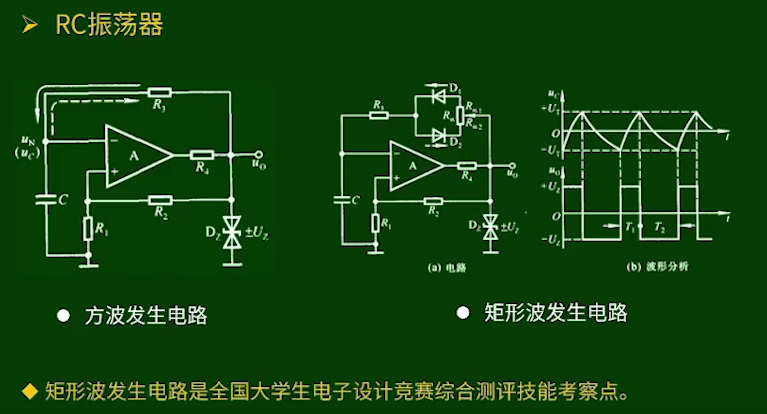

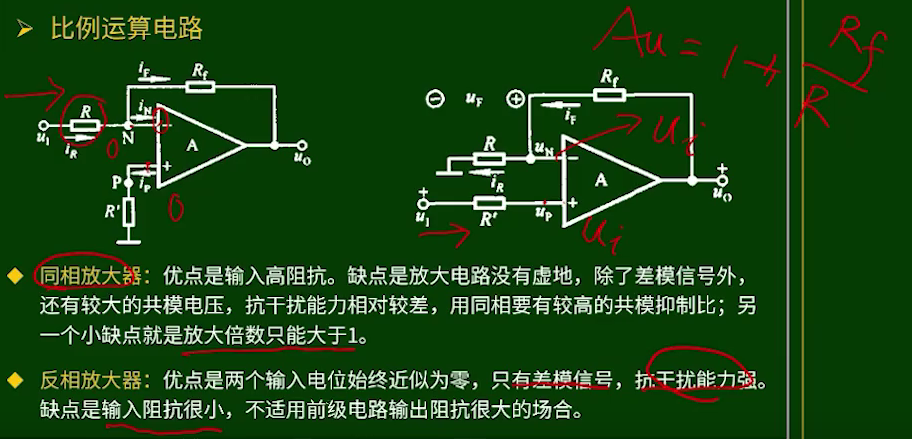

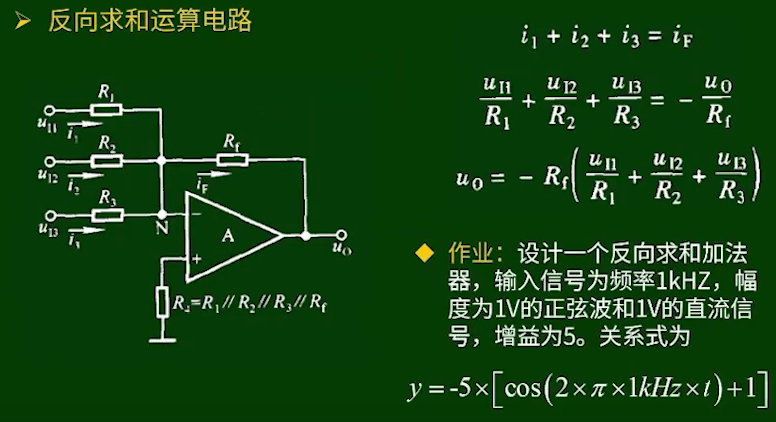

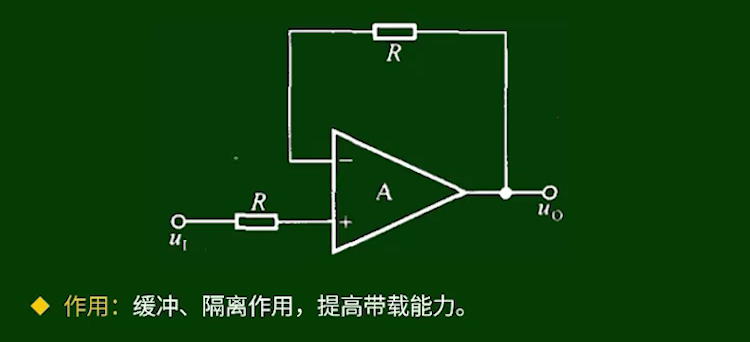

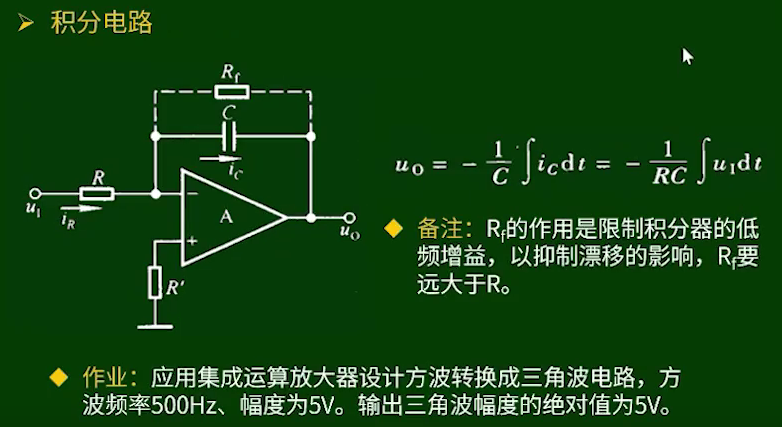

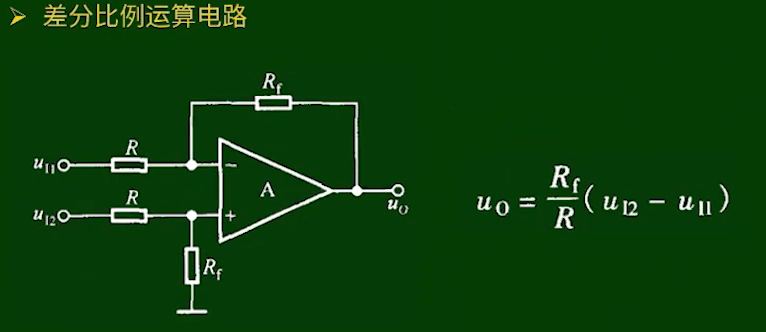

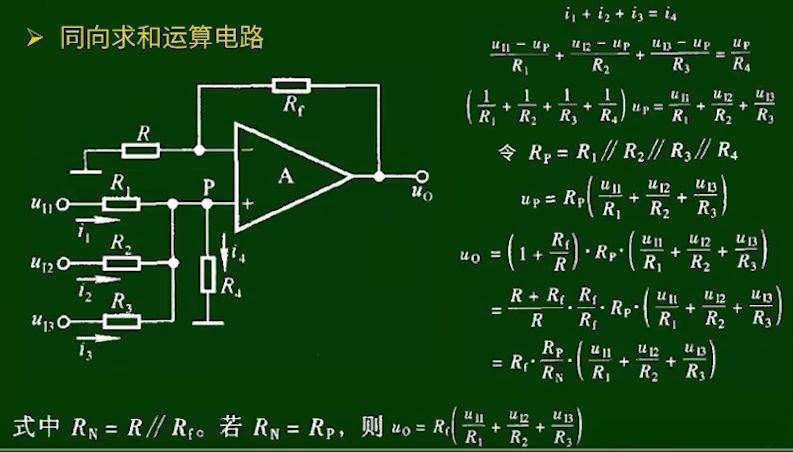

1.基础电路

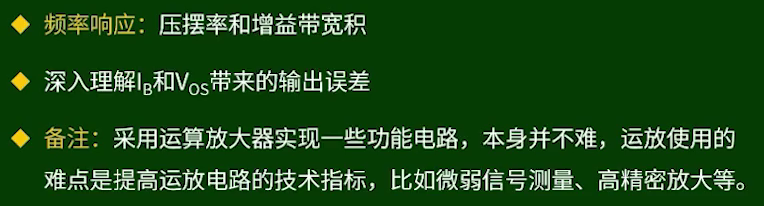

2.深入理解技术指标

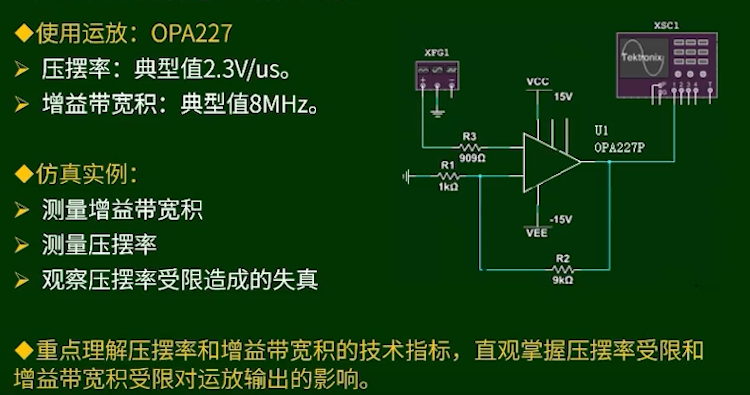

1）从仿真实例看运放的频率响应

测量增益带宽积时需要输入小信号，逐步增大信号的频率，观察其输出信号的增益什么时候下降到0.707倍，此时的带宽就是频率乘以增益。

测量压摆率时输入方波。

增益带宽积会使电路的放大倍数降低，但是不影响波形，而压摆率会造成波形的非线性失真。

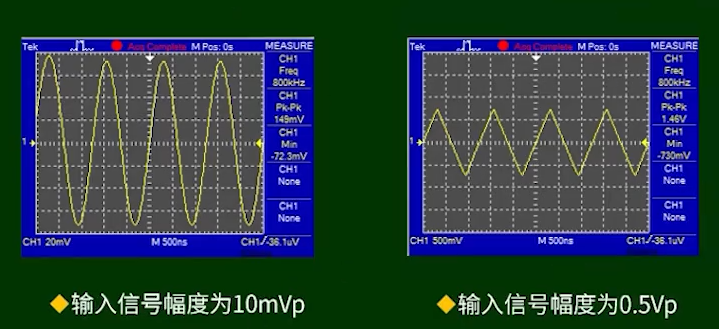

2）典型输出波形图例

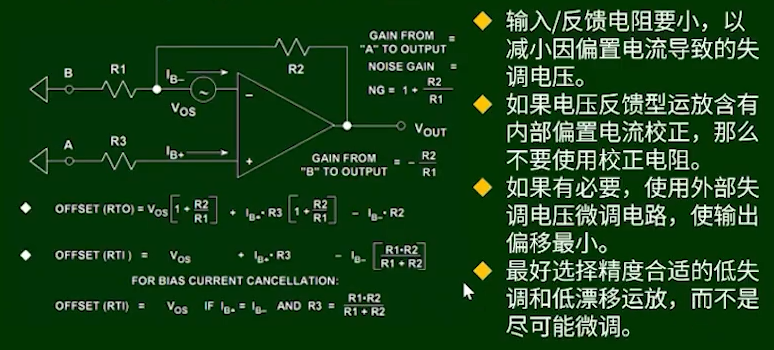

3）深入理解IB和Vos带来的输出误差

在使用一款运放的时候需要查看数据手册，会有同相和反相电路的典型连接方法，看其是否需要用校正电阻。

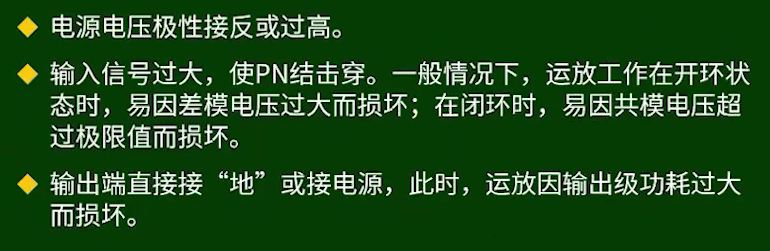

3.运放损坏原因

只有在同相的时候才会存在共模电压，一定要关注差模电压和共模电压的范围。

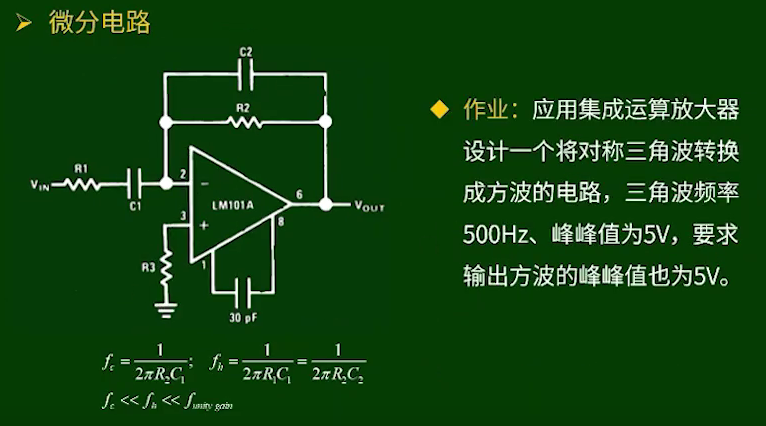

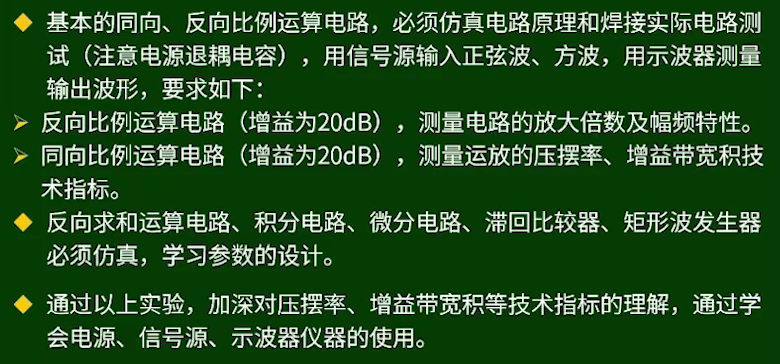

4.实践作业

二、典型滤波电路设计

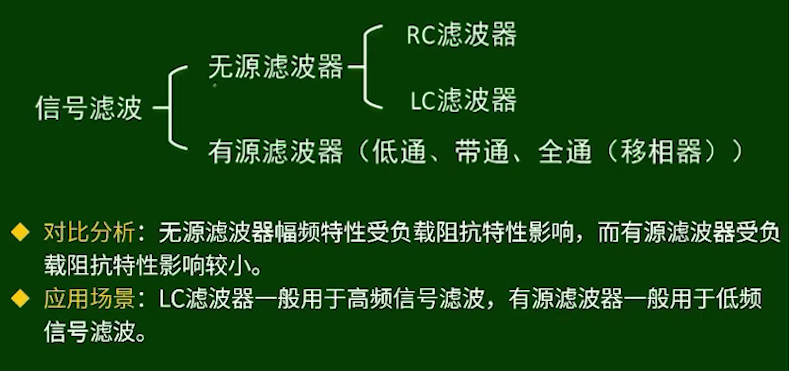

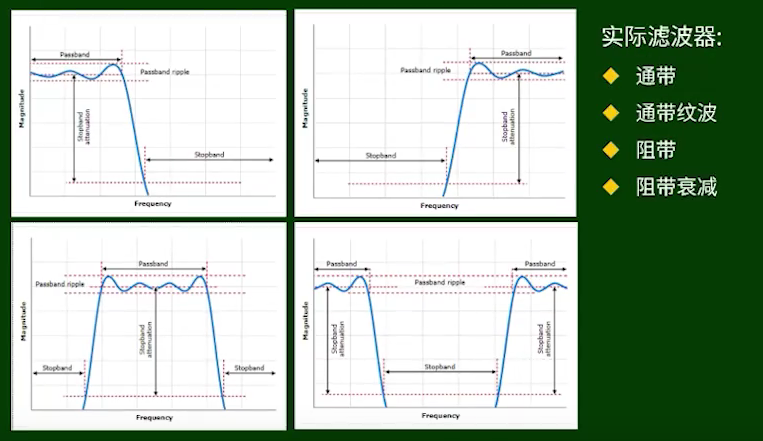

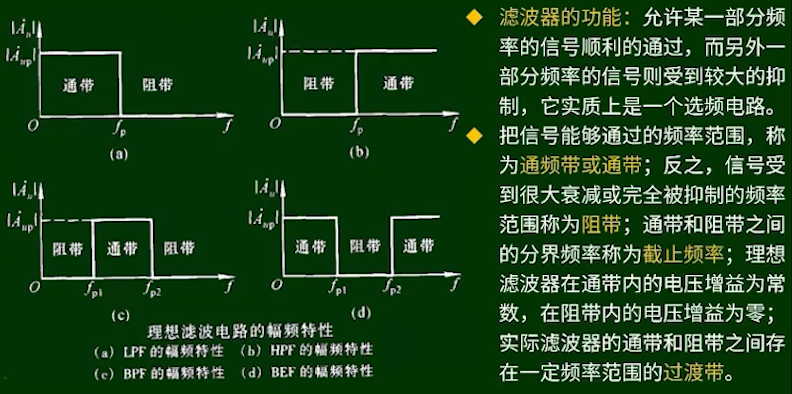

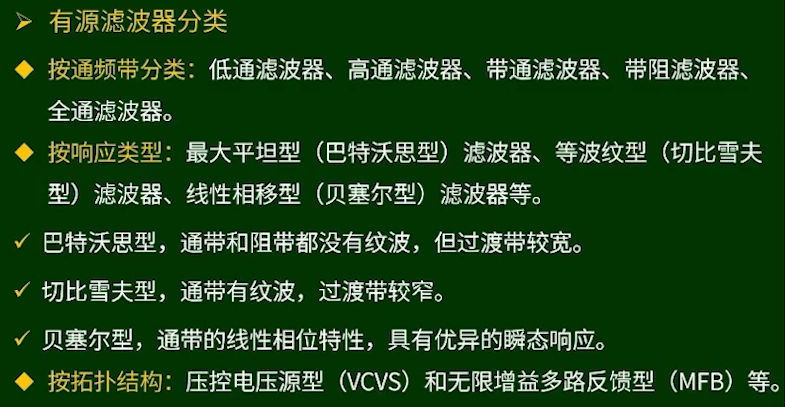

1.基础知识

（b）相当于交流耦合的时候

2.低通滤波器

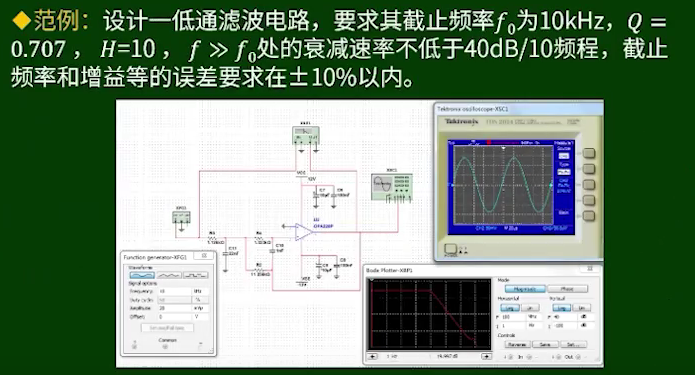

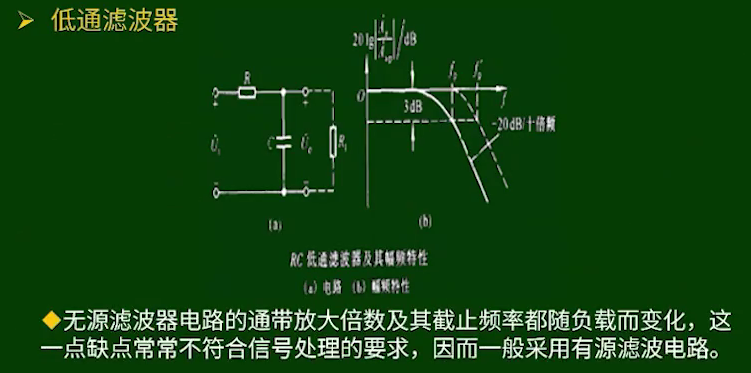

1）低通滤波器

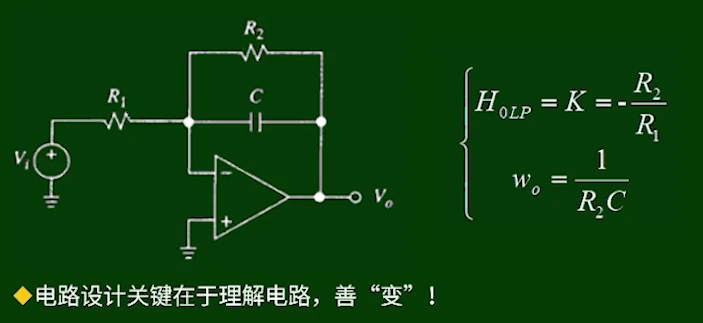

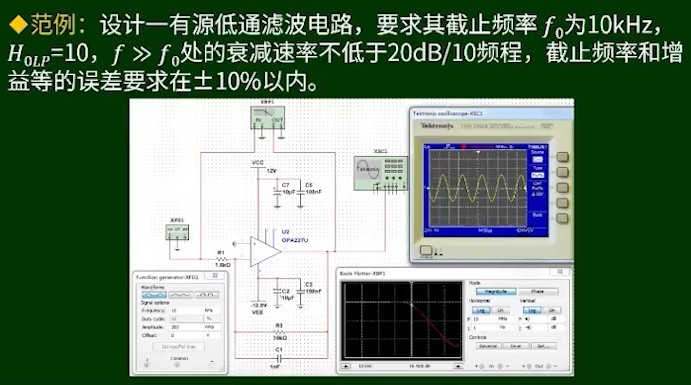

2）一阶有源低通滤波器

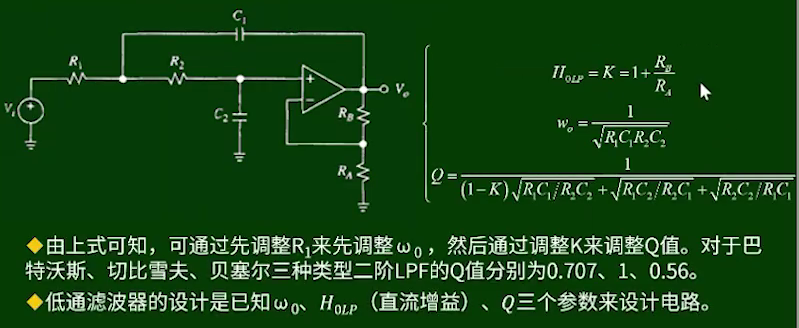

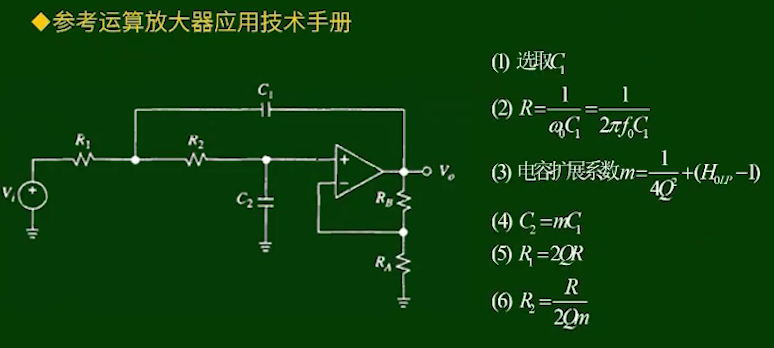

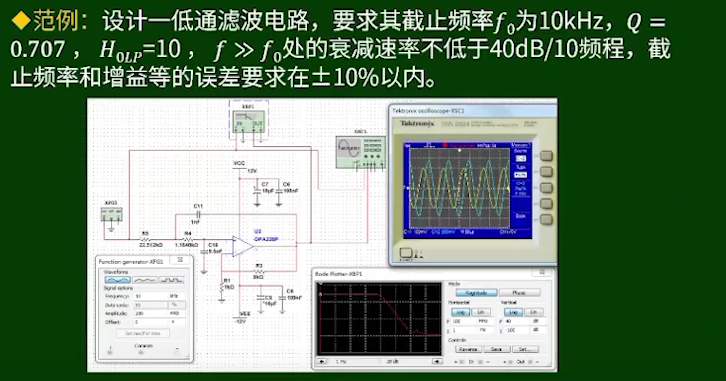

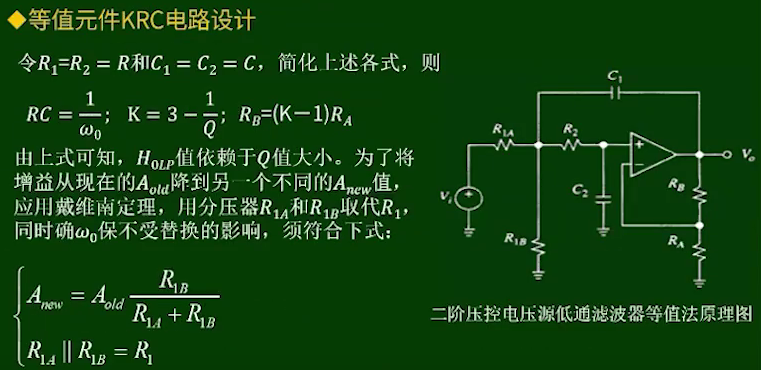

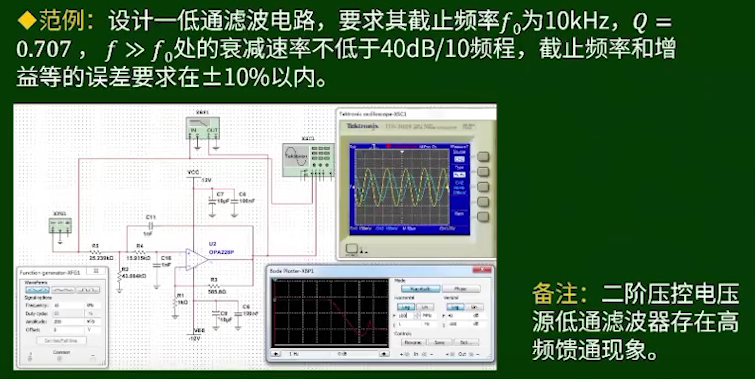

3）二阶压控电压源低通滤波器

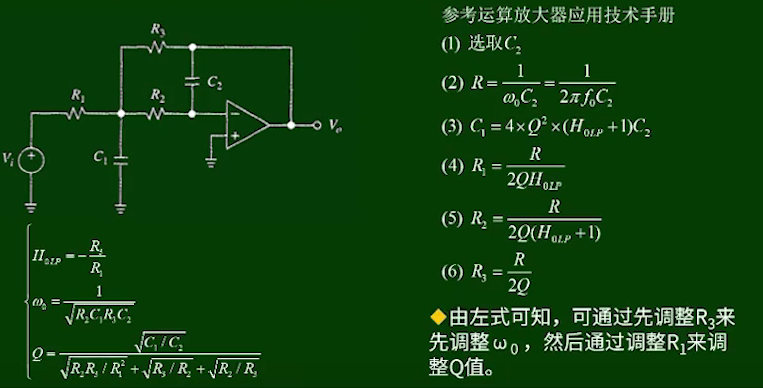

4）二阶无线增益多路反馈低通滤波器

3.带通滤波器

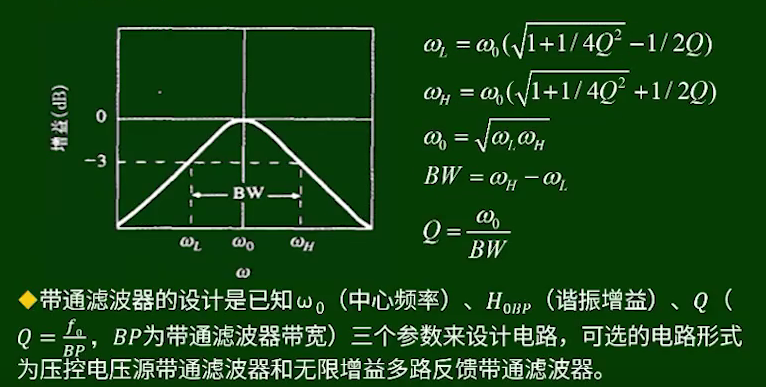

1）带通滤波器

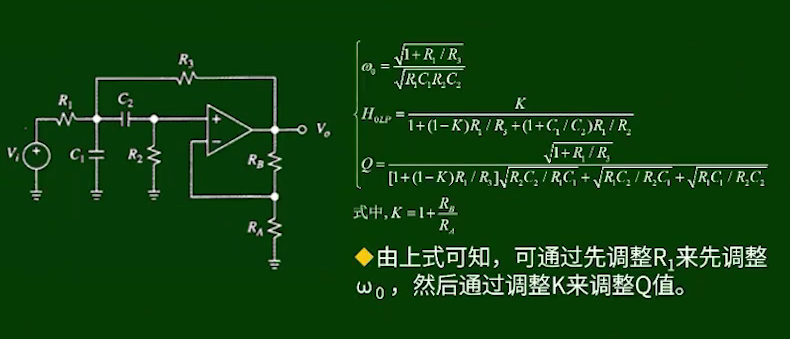

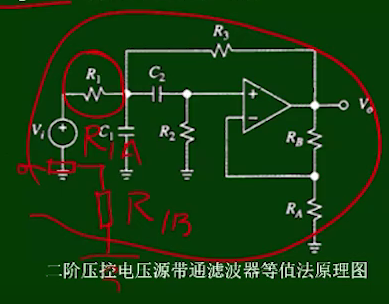

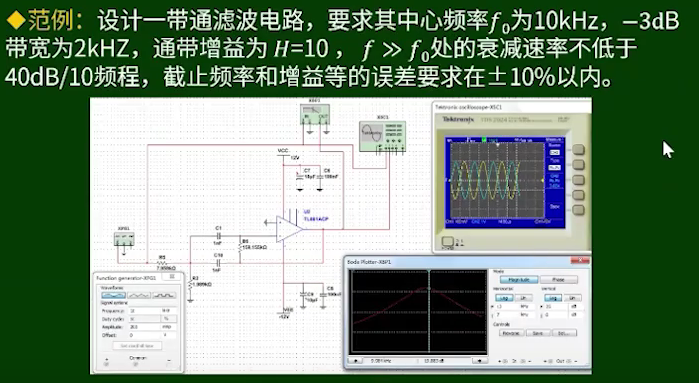

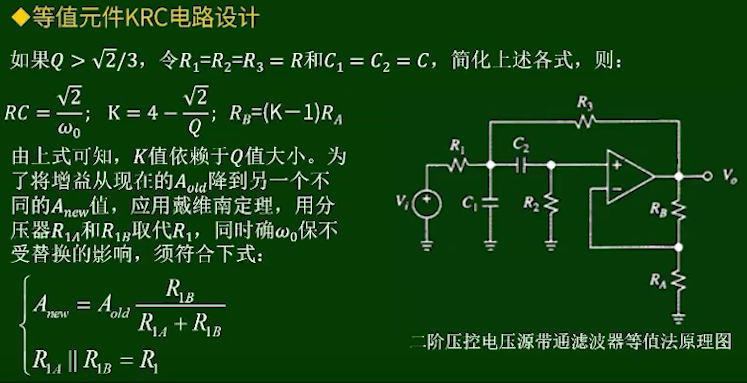

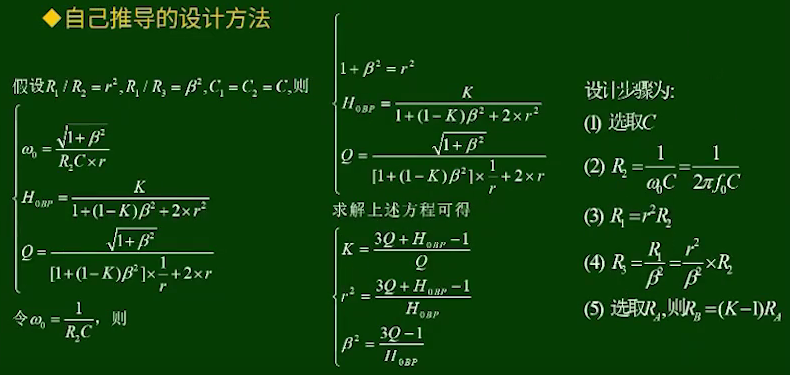

2）二阶压控电压源带通滤波器

该电路可实现增益改变

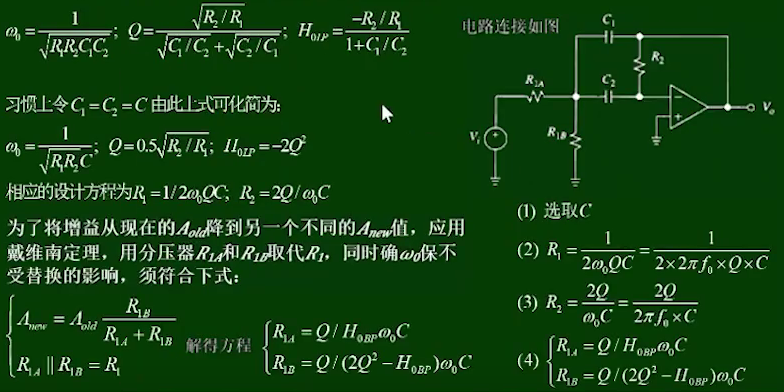

3）二阶无限增益多路反馈带通滤波器

4.全通滤波器

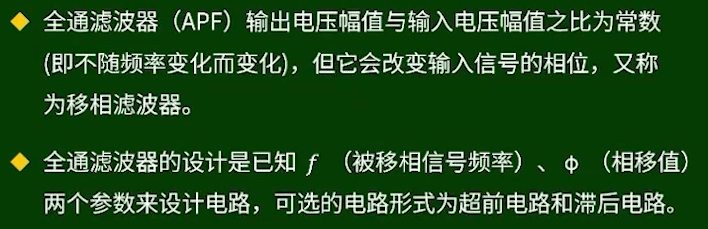

1）全通滤波器设计

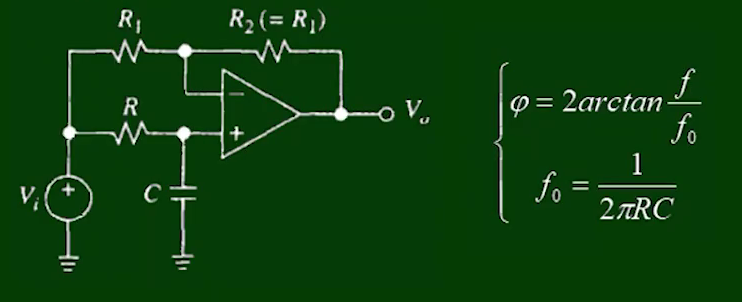

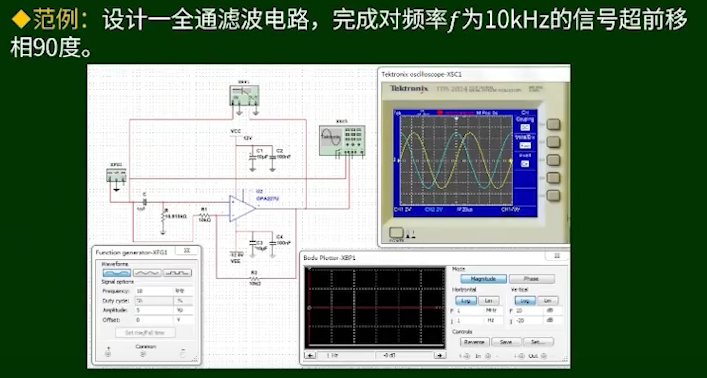

2）超前电路

移项值是 φ，被意向信号的频率为 f ，根据已知条件算出f0。

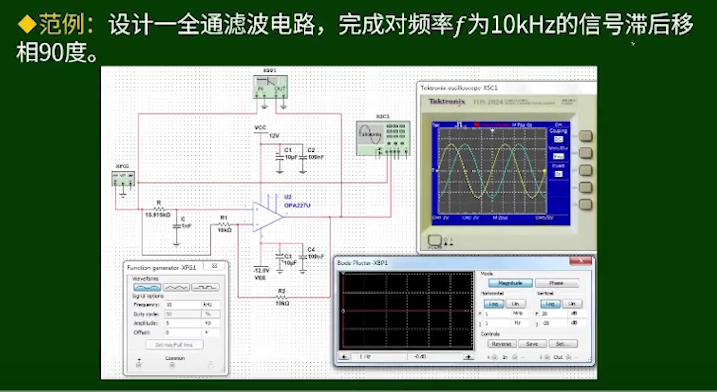

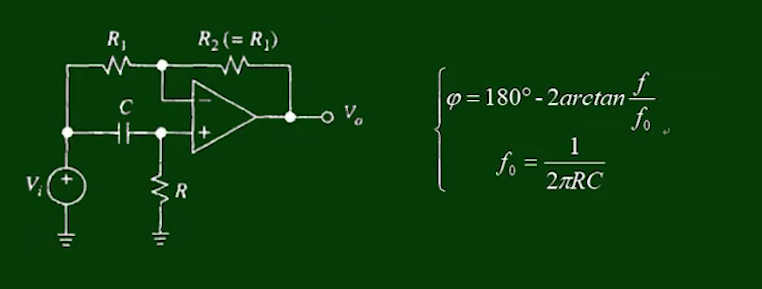

3）滞后电路

5.滤波器对比

VCVS与MFB滤波器对比

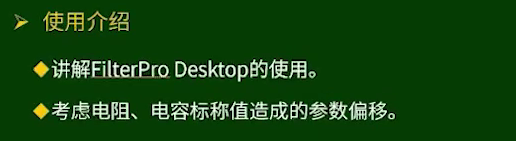

6.EDA软件设计滤波器

7.推荐书籍

8.推荐电子资料
