Abaqus载荷与边界条件(Load & BC)：

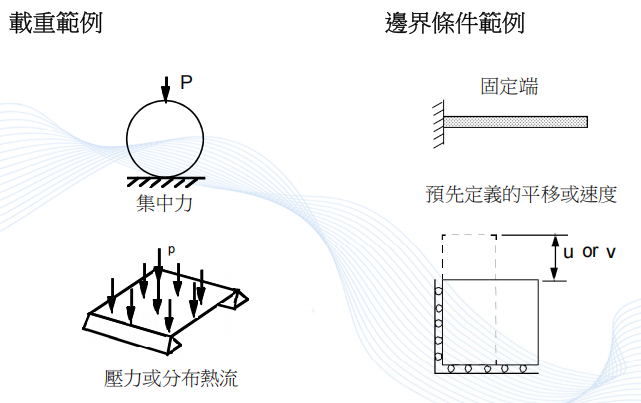

• 在Abaqus之中，Load一詞(Abaqus/CAE裡的載重模組)通常意指從初始狀 態之後，會影響結構反應的任何改變：

• 集中力

• 表面分佈力 (如，壓力、剪力等)

• 非零的邊界條件

• 體力

• 溫度(定義材料熱膨脹)

• 有時候，這個詞代表力量形式的量化(載重模組裡的Load Manager)，如： 集中力、壓力與體力，但不包含邊界條件與溫度。

• 之後的內容，載重純為力量之義.

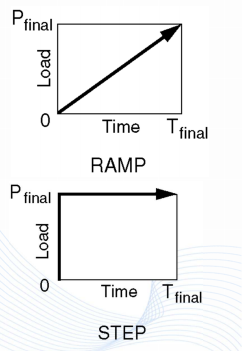

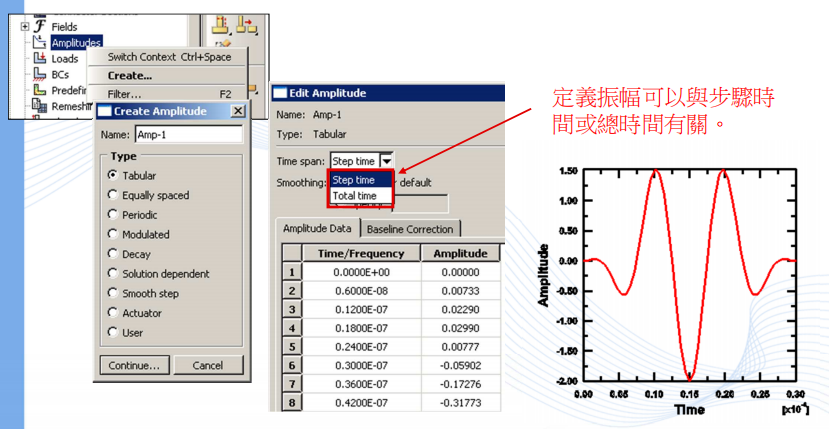

• 振 幅 曲 線 (Amplitude)( 隨 時 間 變 化)

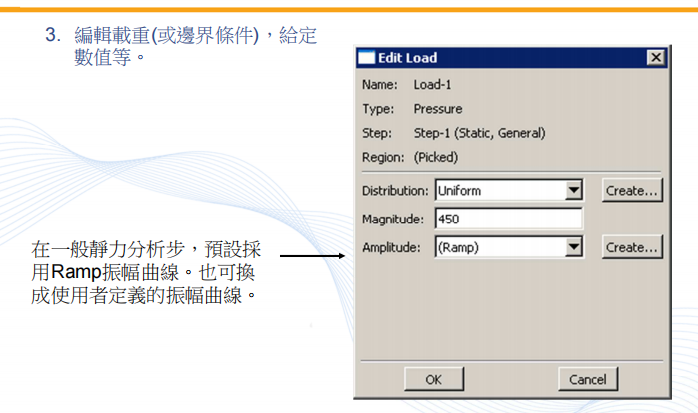

• 在所有不具時間意義的程序中，預設施加載 重與邊界條件的方式是採ramp振幅曲線 (如

，靜力與其他穩態的程序)。

• step振幅曲線被用在有時間意義的程序 (如 ，暫態動力學或其他的暫態程序)。



• 預先定義的載重或邊界條件也可以依使用者定義隨時間改變的曲線。

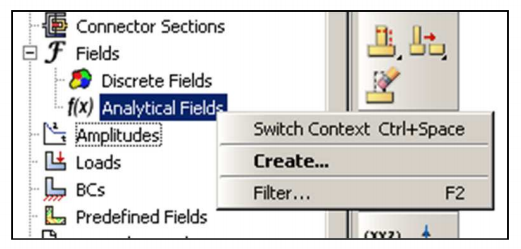

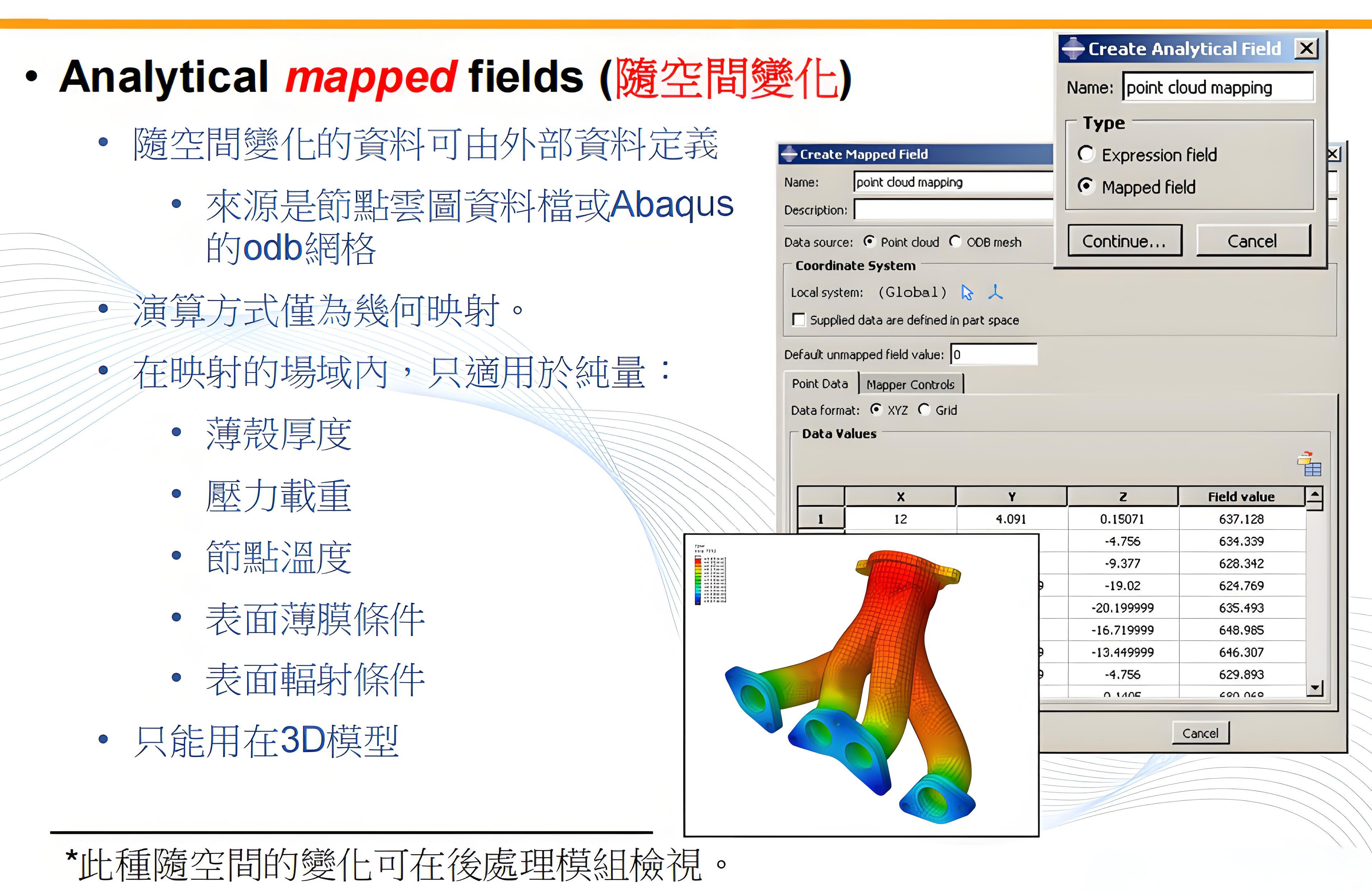

• Analytical fields ( 隨 空 間 變 化)

• 隨空間變化的振幅。

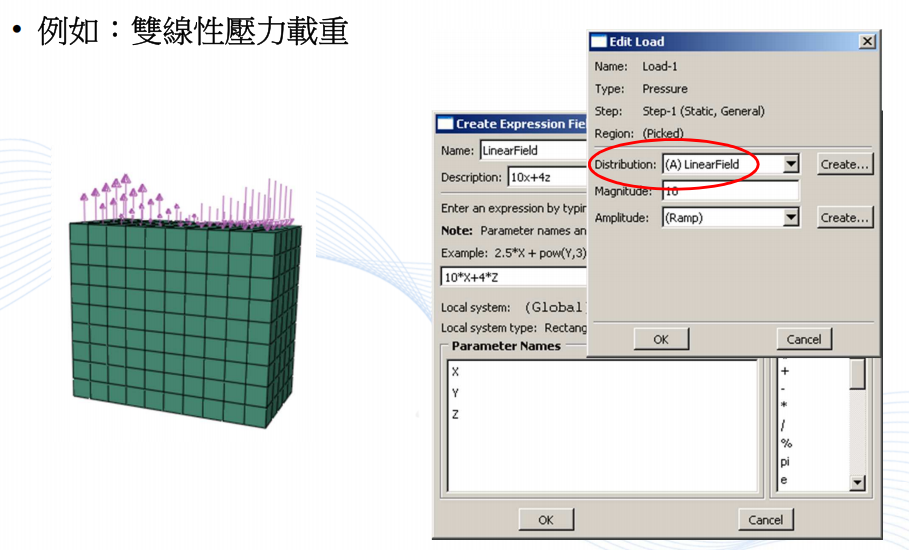

• 定義數學表達式。

• 空間場域用來等比例縮放介面與預設條件

• 適用於所有的載重、邊界條件、預設的場域與：

• 載重 (壓力、邊界條件等)

• 溫度 (預先定義的場域或是邊界條件)

• 薄膜條件

• 其他

• 在輸入檔生成時，即時算出分布

• Caveat: Input file generated with multiple load/BC options

• 1 load on geometry ~100s of individual loads in input file

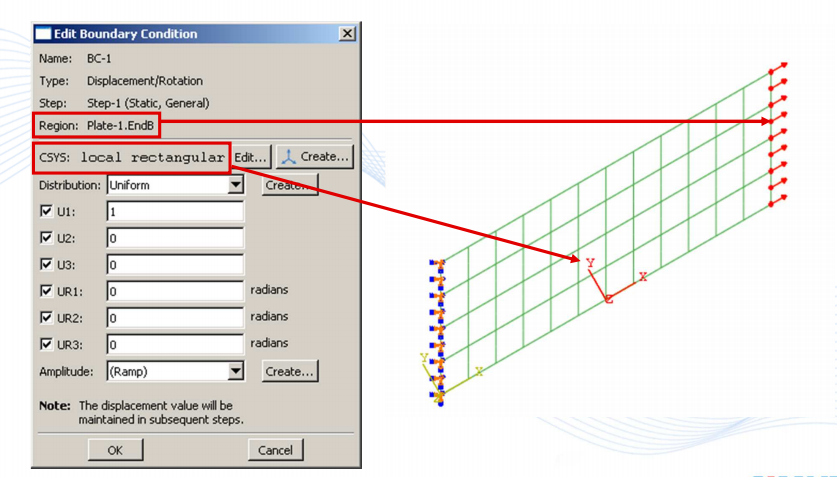

• 局 部 座 標 系 統

• 力學性質的邊界條件可依全域座標系統或是局部座標系統(參考座標)。

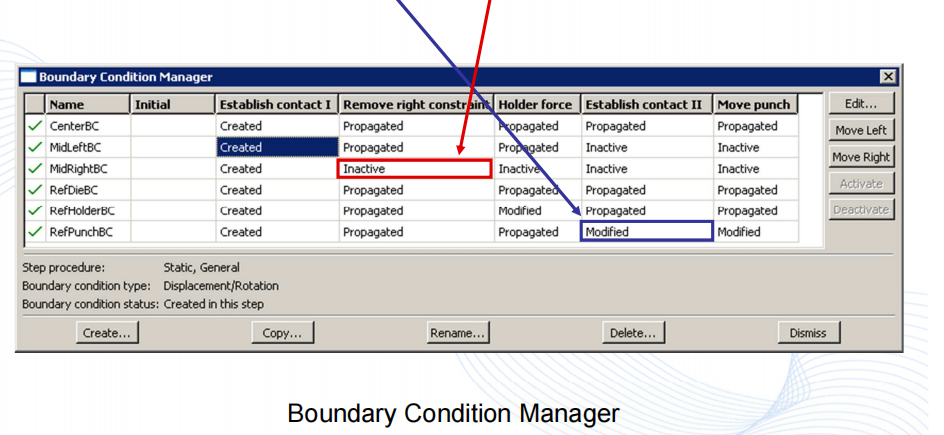

• 後續的分析步會沿用之前分析步所設定的載重，亦可修改之。

• 例如，載重的數值可以更改或是直接關閉。

• 載 重 與 邊 界 條 件 可 以 略 過、恢 復

• 使用載重與邊界條件的組合，進行假設性研究。
