rknn优化教程（一）

1. 前述

OK，铺垫了很久的rknn优化，终于开始写了。为什么要优化呢？当然是我们的使用遇到了瓶颈，要么使用的时候达不到实时帧率，要么就是根本没有将硬件利用起来，那么这篇博客就是围绕两个核心的问题来进行说明。那么博客的内容主要就是如下的一些部分：

• 如何解决rknn_model_zoo给的demo中无法达到实时帧率的问题
• 如何能将rk3588上的硬件资源全部利用起来
• 如何使用一些成熟的库来替代和优化rknn_model_zoo的demo中给出的部分函数
• 如何使用xmake构建这个优化工程

2. 优化思想

针对前面提出的4个部分，博客将逐一给出解决方案。

注意，博客将以detect进行说明，至于其他的比如segment和pose等等，都是一通百通了。

2.1 实时帧率

如果正常的使用yolo11或者yolov8的nano模型在rk3588上跑，大致能跑15~20fps就差不多了。但如果是small模型呢？如果标签数量很多呢？可能连15fps都达不到。当然这些都是以rknn_model_zoo中的demo来说的。

这里不得不吐槽一下rknn_model_zoo的代码水平，我是觉得那个c/c++写的不伦不类，用c的思路写c++不说了，而且各种东西穿插使用，看的特别割裂。而且还有一些c/c++入门的新手写代码的一些非常低级的用法，这个东西不好用，写这个库和demo的人至少背80%的锅。

一个很简单的东西，比如我现在有两个float类型的数组A和B，如果要将A中的元素全部拷贝到B中去，这个里面的写法是：

// 这里的count可能是 640*640*3这样的大小
for (int index = 0; index < count; ++index)
{B[index] = A[index];
}

我就不说优化的思路，或者说经常写c/c++的人应该怎么写了，大家也可以给出自己的想法。

为了解决实时帧率：既然单线程只能跑15~20fps，那我是不是可以开2个线程？是不是可以开3个？甚至9个？

OK，那我们已经找到了一个很有用的解决方法，就是使用多线程来解决实时帧率的问题，那么我们解决了实时帧率的问题，但是又带来了新的问题：

• 如何在多线程的情况下保证帧的顺序？

2.2 多线程处理

多线程可以帮助我们达到实时帧率的处理，但是我们需要一个优雅的方法来处理帧的顺序问题。

比如我们有一个连续的帧1 2 3，然后放入到三个线程中进行处理：

当然，如果按照顺序输出 1 2 3的结果肯定是好的，但是我们根本无法保证这个输出的顺序，而且输出的顺序 3 2 1这个的概率不低，那我们就还得给输出进行排序，这个就是多线程下必须解决的问题。

那我们有几个思路：

• 对每一个数据帧都绑定一个数值，然后输出的时候进行排序？
• 每次都是执行线程数量的数据帧，每次输入输出，然后再进行下一批数量的输入输出，按照图示，就是每次送3帧数据，然后都处理完了，再送入三帧。
• 队列处理？

那我们就对这三种思路分别分析一下：

2.2.1 排序

纯粹的排序听起来是最简单的方法，非常容易，每次调用一下std::sort似乎就可以了，但是没办法解决几个问题：

• 每次std::sort非常耗费时间和资源
• 数据连续处理的时候，针对图示的线程数量，可能存在第6帧的结果比第2帧的结果还要先得到，虽然概率极小，但是也是存在的，那怎么排序呢？怎么确认你得到了序号最小的那一个数据？

所以这个排序可以实现，但不稳定、不好用。

2.2.2 批量处理

这个很容易解决，只要我们将三个线程都是用std::future就可以了，每次等待三帧的处理，然后三个结果那也很好处理序号的问题，代码写起来那也是非常easy了，但是有一个非常严重的问题：

• 每次都必须延迟3帧的时间

虽然看起来处理的速度很快，但是要导致3帧的延迟，这对于实时系统来说，可能无法接受，尤其是：

假设你现在传入的是1fps的视频进行处理，就必须延迟3s左右才能获得结果，这就没法玩了……

2.2.3 队列

那就必须要考虑到我们在处理时序问题时候经常使用到的方法：队列

OK，知道要使用队列了，但是我怎么处理队列呢？还是没法避免排序的问题啊？

这里我们首先要想到，我线程的数量肯定不是无止境的，就rk3588这个板子，开10个线程跑detect就不错了，再开多了，搞不好还速度下降了。当然这里就是线程的数量处理问题了，经常进行并发编程的是知道的，线程并不是越多越好。

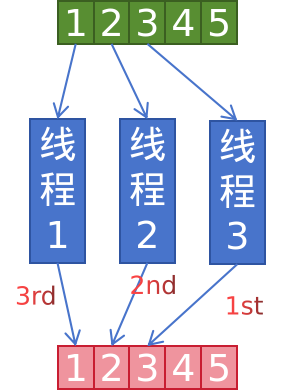

那我们来看这样一个队列处理：

这里的1st 2nd 3rd都是表示得到结果的顺序，可以快速在输出的队列上进行对应填写结果，那么：

1. 当得到3的结果的时候，先在输出的队列索引3上写入结果，然后发现1和2还是没有得到，不进行输出

2. 当得到2的结果的时候，先在输出的队列索引2上写入结果，然后发现1还是没有得到，不进行输出

3. 当得到1的结果的时候，先在输出的队列索引1上写入结果，进行输出，然后发现2和3的结果也有了，那就一起输出

那么我们如何构造这样一个队列呢？

首先，我们注意到uin8_t这个类型，取值是0~255，并且当其为255的时候，自增会回到0，利用自身的溢出功能，能帮我们构建天然的索引闭环！

那我们直接将输出队列使用大小256的数组进行表示，是不是就可以实现了一个自动闭环的队列索引了？然后控制输入输出的索引处理，连排序都省去了！

256的大小完全远远超出我们的使用极限了，线程就是开了20个，那最差的情况差不多就是19个数据帧等待一个数据帧的处理结束，256完全满足了缓冲的条件了。

这只是我们假想的一个极特殊的情况，等待个线程数量的数据帧已经很极限了，正常的时候等两三帧就已经差不多了

那么用代码怎么实现呢：

// 假设的输入数据用这个结构体存储
struct TaskInput
{cv::Mat m_img;uint8_t m_taskId;... // 其他的额外数据
};// 假设输出的结果用这个一个结构体进行存储
struct TaskResult
{TaskInput m_inputData;bool m_isGet;  // 是否得到了结果... // 结果的数据存储
};// 然后我们有一个线程池的类
class TaskPool
{
public:// 添加一个处理的任务void add(cv::Mat&& img);// 线程处理的函数，每一个线程都是调用这个函数进行识别的处理void run(int thread_id);// 这是所有线程处理完了之后都调用这个函数来进行结果的处理void dealResult(TaskInput&& task_data, ...); // 这里的 ... 只是表示一个结果的类型，暂时不写明具体的形参类型
private:bool m_isRun;std::mutex m_mutexInput;std::queue<TaskInput> m_taskInputs;uint8_t m_indexInput = 0; // 初始化为0std::mutex m_mutexOutput;uint8_t m_indexOutput = 0; // 初始化为0std::array<TaskResult, 256> m_taskResults;
}

那我们在add中就需要处理好输入！

void TaskPool::add(cv::Mat&& img)
{// 使用线程锁保护一下lock_guard<mutex> lg(m_mutexInput);// 将输入添加到任务队列中TaskInput input;input.m_img = std::move(img);input.m_taskId = m_indexInput++; // 这里就打上了序号了……// 其他可能的操作...;
}

在run函数中做好数据的提取：

void TaskPool::run(int thread_id)
{while (m_isRun){TaskInput task_data;{unique_lock<mutex> lock(m_mutexInput);m_cvTask.wait(lock, [&]{ return !m_taskInputs.empty() || !m_isRun; });if (!m_isRun){return;}// 减少内存拷贝task_data = std::move(m_taskInputs.front());m_taskDatas.pop();}// 这里就是根据数据进行识别的处理了，包括前处理、推理和后处理等等realWork(thread_id, std::move(task_data));// 注意，结果是通过回调处理的！}
}

那么获得了结果了，那么这里就需要在dealResult进行处理：

void TaskPool::dealResult(TaskInput&& task_data, ...)
{// 这里只是表示通过task_data来构建resultTaskResult result(std::move(task_data), ...);result.m_isGet = true;lock_guard<mutex> lg(m_mutexOutput);m_taskResults[result.m_inputData.m_taskId] = std::move(result);while (true){if (m_taskResults[m_outputIndex].m_isGet){auto &res_data = m_taskResults[m_outputIndex];// 这里就可以去处理结果了callback(std::move(res_data));// 处理完成了，这个又要变成没有得到结果的状态了！res_data.m_isGet = false;++m_outputIndex;}else{break; // 如果最前方的数据还没有得到结果，那就直接退出……}}
}

这样的处理是不是很优雅了……

2.3 进一步优化

上述的处理其实已经能提高不少了，只需要将rknn_model_zoo中的代码变换成多线程处理就可以了。

当然优化嘛，是需要精益求精的，将rknn_model_zoo中的那些低水平的代码更换为我们高水平的代码，优化他们的前处理，后处理，使用opencv和eigen等库来进行优化函数处理，并且使用我们更好的程序设计，避免一些代码的冗余等等……

3. 代码

这些优化和设计有一个可用的代码库，先整理一下，后续的博客再进行分享了。
