SkyWalking架构深度解析：分布式系统监控的利器
一、SkyWalking概述
SkyWalking是一款开源的APM(应用性能监控)系统，专门为微服务、云原生和容器化架构设计。它由Apache软件基金会孵化并毕业，已成为分布式系统监控领域的明星项目。
核心特性
- 分布式追踪：跨服务调用链路的完整追踪
- 服务拓扑分析：自动绘制服务间依赖关系图
- 性能指标监控：JVM、CLR、线程池等运行时指标
- 告警系统：基于规则的实时告警机制
- 日志集成：与分布式日志系统无缝对接

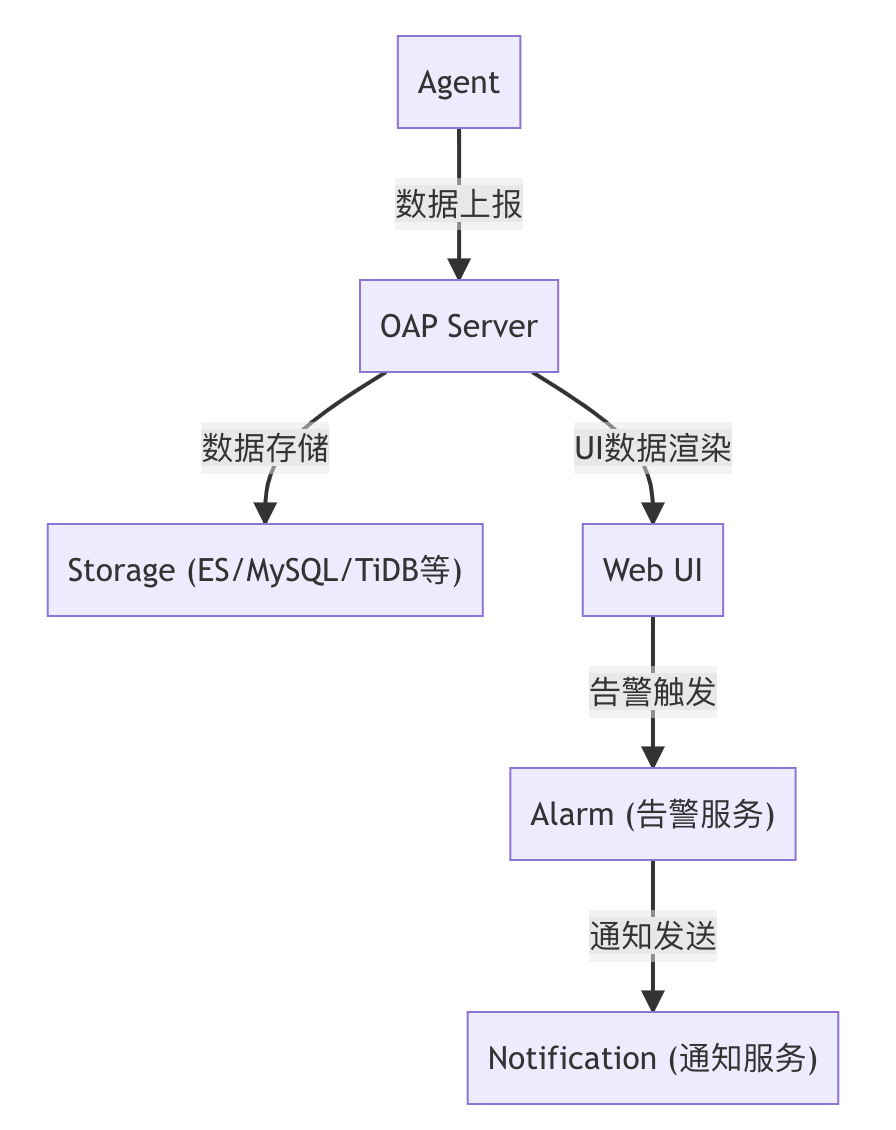

二、整体架构设计
SkyWalking采用模块化设计，主要分为以下几个核心组件：
1. Agent/探针层
架构角色：数据采集端
实现机制：
- 基于Java Agent技术实现无侵入式埋点
- 支持多种语言的探针(Java, .NET, NodeJS等)
- 采用插件化架构，可按需扩展监控能力
核心功能：
- 方法级追踪数据采集
- JVM指标收集
- 上下文传播(跨进程/跨线程)
- 自适应采样控制

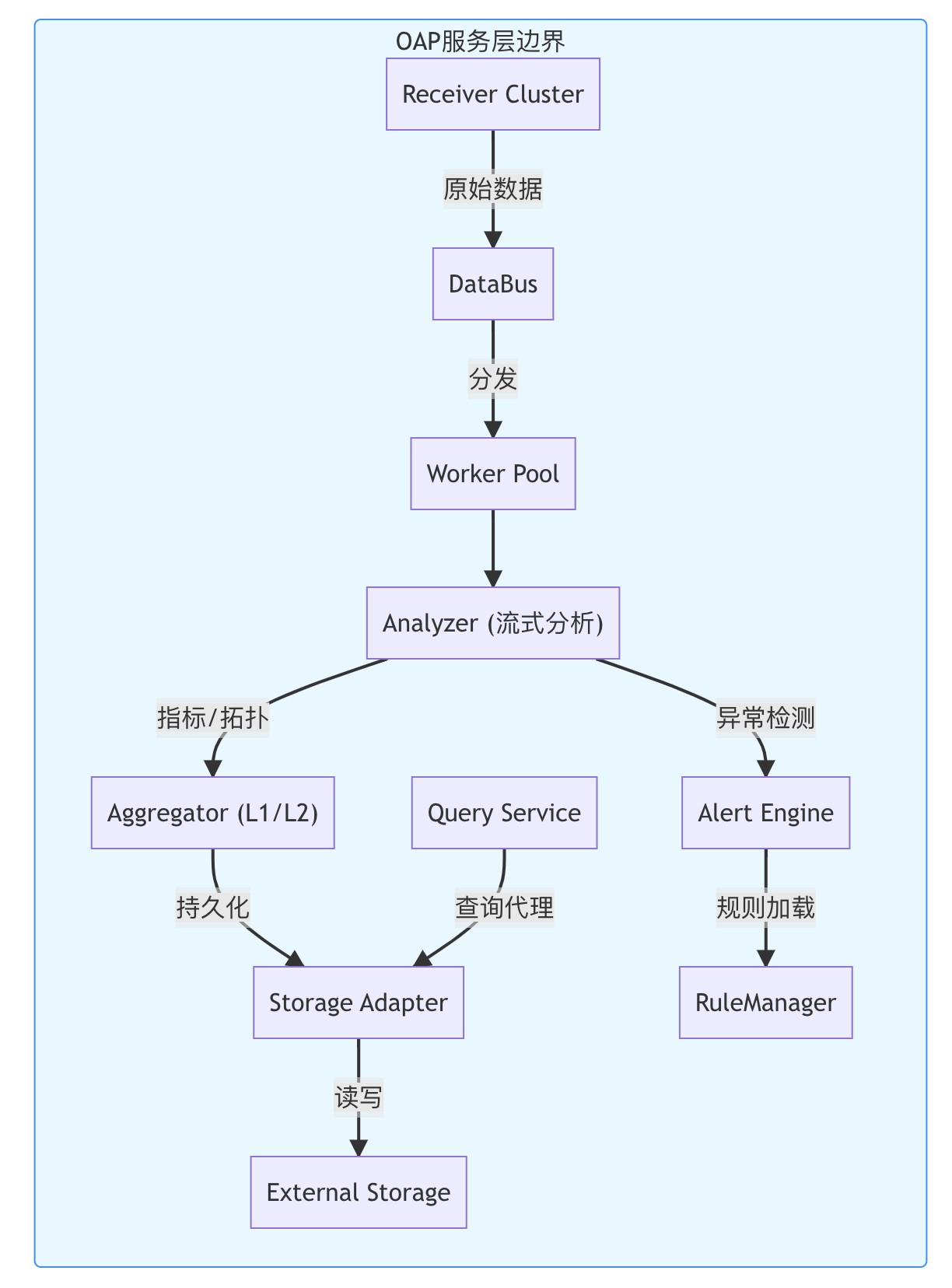

2. OAP(Observability Analysis Platform)服务层
架构角色：数据处理中枢
模块组成：
1. 接收层（Receiver）
- 协议支持：
- Agent上报：gRPC（SkyWalking原生协议）
- 第三方集成：HTTP/JSON（如OpenTelemetry）、Kafka（日志流）
- 关键组件：
- Receiver-Trace：调用链数据解析
- Receiver-Meter：Prometheus格式指标解析
- Receiver-JVM：Java探针性能数据接收
2. 数据总线（Data Bus）
- 作用：异步解耦接收层与分析层
- 实现：
- 内存队列（默认）：基于Disruptor高性能环形队列
- 扩展支持：Kafka（集群部署时启用）
3. 分析引擎（Analyzer）
- 实时计算：
- OAL脚本：定义指标计算规则（如service_resp_time = avg(endpoint.latency)）
- MAL引擎：数学告警表达式（如error_rate = sum(error)/sum(total)）
- 拓扑构建：自动识别服务依赖关系（基于Trace的上下游分析）
4. 聚合器（Aggregator）
- 多级聚合：
- L1聚合：分钟级指标（原始精度）
- L2聚合：小时/天级指标（降精度存储）
- 优化策略：时间窗口滚动计算（减少重复扫描）
5. 告警引擎（Alert Engine）
- 规则触发：
- 流式检测（如service_sla < 99%持续5分钟）
- 支持动态加载规则（无需重启服务）
- 输出事件：通过gRPC/Kafka推送至Alarm Service
6. 存储适配层（Storage Adapter）
- 多存储支持：
- 时序数据：Elasticsearch（默认）、TiDB
- 元数据：H2（嵌入式）、MySQL
- 分片策略：按时间分片（如metrics-202306）
7. 查询引擎（Query Engine）
- 统一接口：
- GraphQL：拓扑/追踪查询
- PromQL：指标查询（兼容Prometheus）
- 缓存优化：热点数据LRU缓存
核心价值：
- 实时流式分析（Analyzer + Aggregator）
- 可插拔架构（通过Storage Adapter对接不同存储）
- 一体化观测能力（Metrics/Tracing/Logging联动）
3. UI层
架构特点：
- 基于React+Ant Design实现
- 动态仪表盘配置
- 拓扑图自动布局算法
- 多租户支持
三、核心架构设计亮点
1. 混合探针模型
/*** Java Agent的入口方法，由JVM在应用主程序启动前自动调用* * @param args 从-javaagent参数传入的配置字符串（如agent.jar=config.properties）* @param inst JVM提供的Instrumentation实例，用于类加载拦截和字节码修改*/
public static void premain(String args, Instrumentation inst) {// 1. 创建插件扫描器// PluginConfig会加载plugins/目录下的所有插件定义文件（如apm-dubbo-plugin.xml）// PluginFinder根据这些配置建立"类名->对应插件"的映射关系PluginFinder finder = new PluginFinder(new PluginConfig());// 2. 安装字节码增强器// 将Instrumentation实例与插件扫描器绑定，后续所有类加载时都会触发扫描器检查// ByteBuddyAgent内部通过java.lang.instrument.ClassFileTransformer实现字节码注入ByteBuddyAgent.install(inst, finder);
}支持三种数据采集模式：
- 自动探针：零代码修改
- 手动埋点：通过@Trace注解等
- 服务网格集成：Istio/Envoy数据适配
2. 高性能数据处理流水线
关键优化点：
- 异步非阻塞IO模型
- 多级缓冲队列
- 批处理写优化
- 压缩传输
3. 可扩展存储架构
# 存储模块配置（支持动态扩展）
storage:# 1. 存储类型选择器 - 核心扩展点# 通过环境变量SW_STORAGE动态指定存储类型（默认elasticsearch）# 可扩展值：elasticsearch/h2/mysql/tidb/influxdb等selector: ${SW_STORAGE:elasticsearch} # 2. Elasticsearch配置组 - 插件化实现案例elasticsearch:# 命名空间隔离（多租户支持）nameSpace: ${SW_NAMESPACE:""}# 集群节点动态配置 - 支持水平扩展# 格式：ip1:port,ip2:port 可通过SW_STORAGE_ES_CLUSTER_NODES覆盖clusterNodes: ${SW_STORAGE_ES_CLUSTER_NODES:localhost:9200}# 其他可扩展参数示例：# - indexShardsNumber: 分片数扩展# - bulkActions: 批量写入规模调整 支持存储类型：
- Elasticsearch（生产推荐）
- H2（开发测试）
- TiDB/MySQL（关系型方案）
- BanyanDB（SkyWalking自研时序数据库）
四、分布式协调与一致性保障机制
该架构通过分片路由、多级聚合和一致性协议的组合，在分布式环境下实现数据有序处理。
1. 数据分片路由机制
- 哈希分片策略：Agent根据TraceID/ServiceID等关键字段计算哈希值，确定目标OAP节点，确保相同业务链路的请求始终路由到同一节点处理
- 动态负载均衡：OAP集群通过心跳检测实时同步节点负载状态，Agent侧动态调整路由权重（如基于CPU/内存使用率）
- 混合角色设计：默认所有OAP节点均为Mixed角色（同时承担接收和聚合），大规模部署时可分离为Receiver和Aggregator两类专用节点
2. 分布式计算协同
| 处理阶段 | 协调机制 |
| 初次聚合 | Receiver节点完成本地指标计算，需跨节点聚合的数据通过Data Bus分发 |
| 二次聚合 | Aggregator节点按分片规则接收数据，完成全局聚合后写入存储 |
| 冲突解决 | 采用时间戳+版本号机制，对重复数据执行去重（如选择时间戳最新的记录） |
3. 一致性保障技术
- 最终一致性模型：通过异步批处理实现指标聚合，容忍秒级延迟但保证最终结果准确
- 向量时钟(Vector Clock)：记录数据版本演化路径，解决跨节点时钟不同步导致的分歧
- 幂等设计：所有数据处理操作支持重复执行，避免网络重传导致的数据重复计算
4. 容错与恢复
- 检查点(Checkpoint)：定期持久化处理进度，故障恢复时从最近检查点继续处理
- 冗余副本：关键数据在多个OAP节点保留副本，主节点故障时自动切换
- 补偿机制：对超时/失败任务启动重试或回滚，确保数据不丢失
五、性能优化实践
1. Agent端优化：
- 适当调整采样率
- 过滤非关键Span
- 启用压缩传输
2. 服务端优化：
core:default:# 调整工作线程数restThreads: ${SW_CORE_REST_THREADS:2}# 增大处理队列restQueueSize: ${SW_CORE_QUEUE_SIZE:10000}
3. 存储层优化：
a. ES分片策略优化
b. 冷热数据分离
c. 索引生命周期管理
六、与其他APM系统架构对比
| 特性 | SkyWalking | Zipkin | Pinpoint |
| 代码侵入性 | 低 | 中 | 低 |
| 扩展性 | 高(模块化) | 一般 | 一般 |
| 存储多样性 | 支持多种 | 有限 | HBase为主 |
| 语言支持 | 多语言 | 多语言 | Java为主 |
| 云原生支持 | 优秀 | 一般 | 有限 |
结语
SkyWalking通过其模块化、可扩展的架构设计，在分布式系统监控领域展现出强大的适应能力。其架构演进始终围绕三个核心原则：
- 对业务透明：最小化侵入性
- 高性能处理：应对大规模部署
- 开放生态：多语言多协议支持
