STM32H562----------ADC外设详解
1、ADC 简介
STM32H5xx 系列有 2 个 ADC，都可以独立工作，其中 ADC1 和 ADC2 还可以组成双模式(提高采样率)。每个 ADC
最多可以有 20 个复用通道。这些 ADC 外设与 AHB 总线相连。
STM32H5xx 的 ADC 模块主要有如下几个特性：
1、可配置 12 位、10 位、8 位、6 位分辨率，ADC 的转换时间与 AHB 总线时钟频率无关，分辨率越低转换时间越短。
2、每路 ADC 支持多达 20 个采集通道，其中 18 个外部通道，2 个内部通道。18 路外部通道中有 6 路快速通道和 12
路慢速通道。
3、ADC 的结果可左对齐/右对齐的方式存储在 16 位数据寄存器中
4、ADC 具有四条专用的内部通道，一路用于内部温度传感器、一路用于内部参考电压，一路用于监控外部 VBAT 的电
源引脚、一道用于监控内部 VDDCORE 电源。
5、支持过采样，过采样比 2~256x 可调，每个 ADC 支持三路模拟看门狗
6、支持单独输入和差分输入(可按通道进行编程)，ADC 输入电压范围 VREF-≤VIN≤VREF+。一般把 VSSA 和 VREF-接地，把
V<sub>REF+</sub>和 V<sub>DDA</sub> 接到 3.3V，所以一般得到 ADC 输入电压范围是：0~3.3V。
7、最多 4 条注入转换序列，16 条常规转换序列。
2、ADC 功能描述

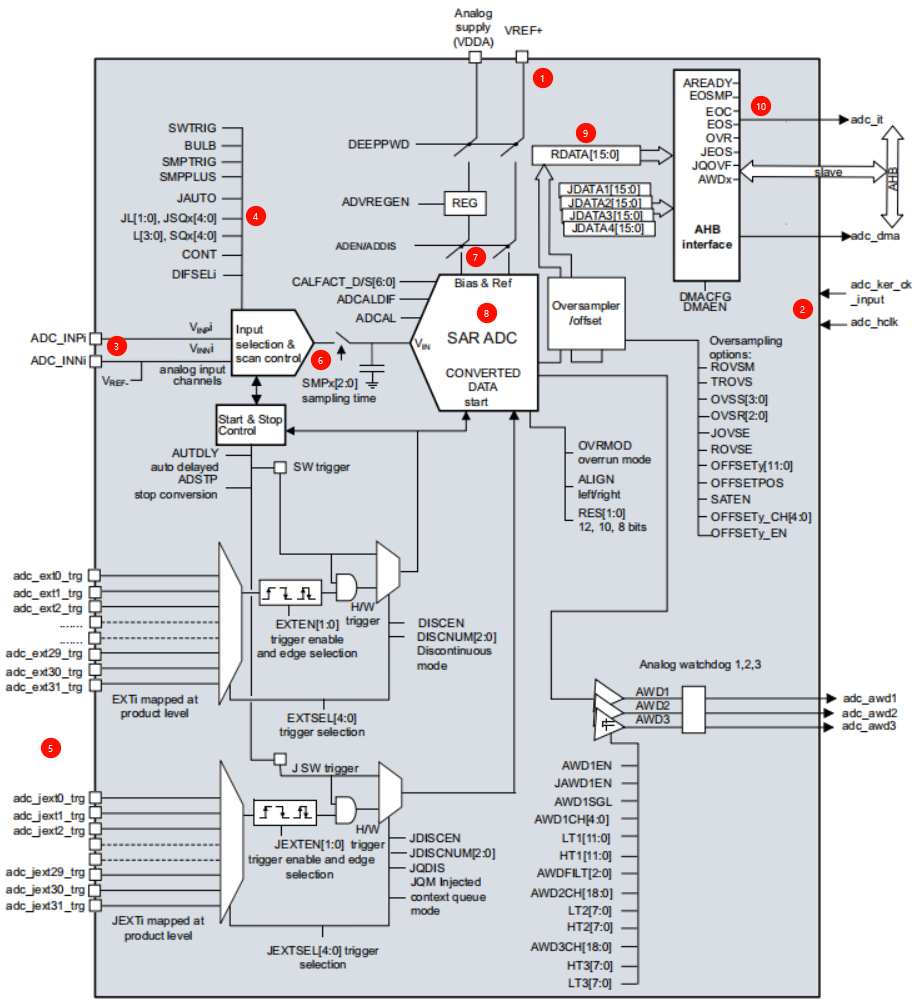

ADC 功能框图如下：
2.1、VREF+参考电压
2.2、ADC Clocks

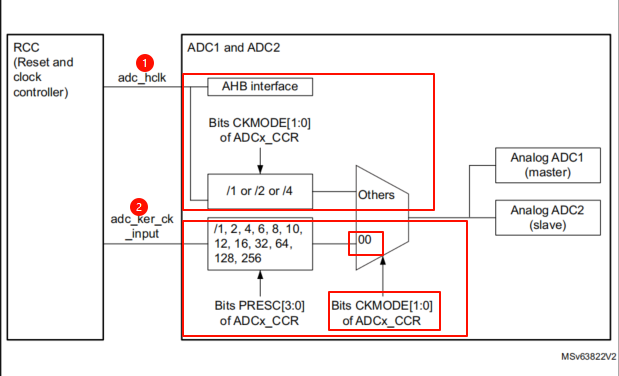

ADC 模块的时钟如上图 2 的双时钟域结构，ADC 输入时钟可以在两个不同的时钟源之间选择。ADC
时钟独立于 AHB 总线时钟。
1、adc_ker_ck_input 是一个特定的时钟源与 AHB 时钟独立且异步。若要选择此时钟必须将 ADC_CCR
寄存器的 CKMODE[1:0] 位设置为 00。
2、adc_hclk 时钟经过 AHB 时钟分频得到，可配置分频因子 1/2/4。若选择此时钟，ADC_CCR 寄存器
的 CKMODE[1:0] 位不能为 00。
选择 adc_ker_ck_input 的优点是无论选择何种 AHB 时钟方案，都可以实现最大 ADC 时钟频率。ADC
时钟最终可按如下比例划分： 1/2/4/6/8/12/16/32/64/128/256。根据 ADC_CCR 寄存器中的 PRESC[3:0]
位配置分频。
选择 adc_hclk 时钟的优点是可绕过时钟域的重新同步。
2.3、输入通道
每路 ADC 总共有 20 个输入通道，STM32H5 的 ADC 支持单端和差分转换，由寄存器 ADC_DIFSEL
控制，该寄存器默认是 0(单端模式)，配置为 1(则为差分模式)。因 STM32H5 支持差分输入，所以
有 ADC_INP[19:0] 和 ADC_INN[19:0] 两组通道。其中 INP 是差分正向输入，INN 是差分反向输入。
ADC_INP[0:5] 和 ADC_INN[0:5] 是快速模拟输入，ADC_INP[6:19] 和 ADC_INN[6:19] 是慢速模拟输入。
若使用单端输入，则只有 ADC_INP[19:0] 这二十个输入通道有效，ADC_INN[19:0] 内部自动接 VSSA。

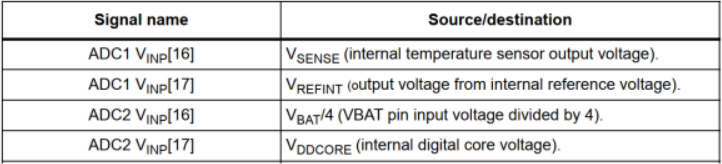

ADC 连接的 4 路内部模拟输入，如下表所示：
VSENSE：内部温度传感器通道
VREFINT：内部参考电压通道
VBAT/4：外部 VBAT 电源通道
VDDCORE：监控内部 VDDCORE 电源
2.4、转换序列
ADC 可将转换分两组：常规转换组和注入转换组。对于常规转换组最多允许 16 个通道进行转换。注入转换最多

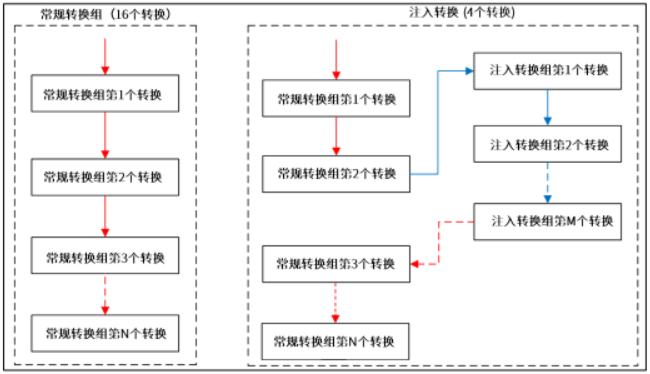

允许 4 个通道进行转换。注入转换可打断常规转换组的转换，获得优先转换的权力。如下示意图：

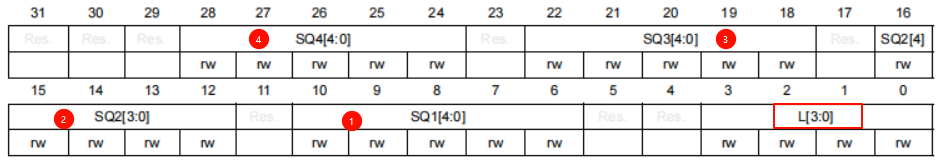

对于常规转换组的转换顺序由寄存器 ADCx_SQRy(y = 1~4) 中设置，以 ADC_SQR1 寄存器为例介绍如下图：
L[3:0]：设置常规转换组要转换的通道数。
SQR1[4:0]：设置第一个转换的通道(0~19）
SQR2[4:0]：设置第二个转换的通道(0~19）
SQR3[4:0]：设置第三个转换的通道(0~19）
SQR4[4:0]：设置第四个转换的通道(0~19）
按照 ADC_SQR1 寄存器一样设置 ADC_SQR2、ADC_SQR3、ADC_SQR4；
对于注入转换组的转换顺序由 JSQR 寄存器配置。如下图：
JL[1:0]：设置注入转换组要转换的通道数。
JSQ1[4:0]：设置第一个转换的通道 (0~19）
JSQ2[4:0]：设置第二个转换的通道 (0~19）
JSQ3[4:0]：设置第三个转换的通道 (0~19）
JSQ4[4:0]：设置第四个转换的通道 (0~19）
2.5、触发源
ADC 的触发转换有两种：软件触发或外部事件触发（硬件）
软件触发：常规通道由 ADCx_CR 寄存器的 ADSTART 位触发，注入通
