WINUI——Magewell视频捕捉开发手记

news 来源：原创 2025/6/5 10:42:25

背景

因需要融合视频，并加载患者CT中提取出的气管镜与病变，以便能实时查看气管镜是否在正确位置。

开发环境

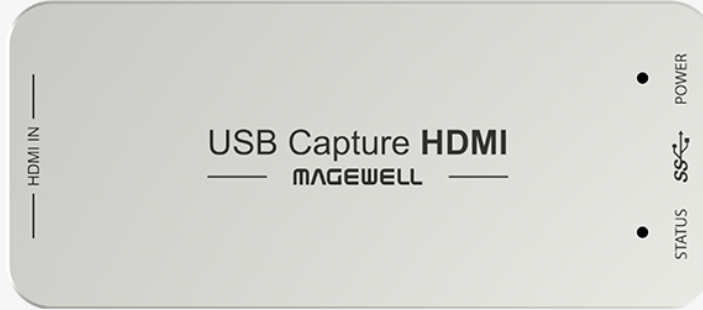

硬件：Magewell的USB Capture HDMI Gen 2

IDE：VS2022

FrameWork: .Net6 WINUI

Package: MVVMToolKit NLog

Magewell Demo源码浅析

看了下Magewell提供的Demo源码（官网下载MWCaptureSDK 3.3.1.1513安装后，在安装目录下即可看到），看了下，其仅提供了WinForm的示例。

以下为获取视频并播放的核心代码：

void audio_play()
{Console.WriteLine("audio_play in");while (m_capturing){CRingBuffer.st_frame_t frame = m_capture.m_audio_buffer.get_frame_to_render();if (frame.buffer_len == 0){Thread.Sleep(5);continue;}LibMWMedia.MWDSoundRendererPushFrame(m_dsound_render, frame.p_buffer, frame.frame_len);}m_capture.m_audio_buffer.stop_render();Console.WriteLine("audio_play out");
}

其中m_d3d_renderer的初始化如下：

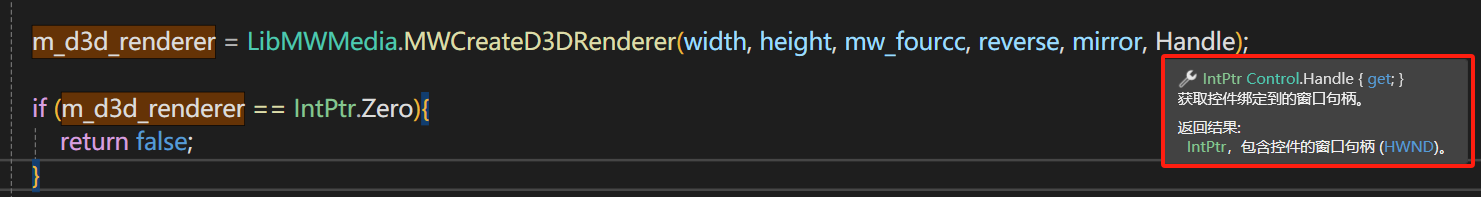

m_d3d_renderer初始化时调用了Handle参数：

那么也就是说执行

 LibMWMedia.MWDSoundRendererPushFrame(m_dsound_render, frame.p_buffer, frame.frame_len);

就是将每帧的数据显示到Handle句柄所在的Form上。

而在执行 LibMWMedia.MWDSoundRendererPushFrame(m_dsound_render, frame.p_buffer, frame.frame_len)时，相应图像帧（或视频流）的数据就应该是frame.p_buffer()。

在WINUI中仅Window可以获取到句柄，但若用Window进行处理，就需要处理多个Window，这是不推荐的；最好还是以Page来显示会更合适一些。

通过测试，使用视频流来进行开发是可行的，其中一种方法即是将缓存下来的图像帧（YUY2）转化为图片(Bitmap,即YUY2转为BGRA)，然后将图片贴到UI上即可，只要能保证大于24帧的帧率，就能达到流畅的视频效果。

下述为YUY2转化为BGRA类：

    /// <summary>/// YUY2转为BGRA格式/// </summary>internal class YUY2ToBGRA{internal static void ConvertYUY2ToBGRA(byte[] inputPtr, byte[] outputPtr){// 假设数据是16位灰度(高字节在前)for (int i = 0, j = 0; i < inputPtr.Length; i += 4, j += 8){// 读取YUY2数据(每4字节包含2个像素)byte y0 = inputPtr[i];byte u = inputPtr[i + 1];byte y1 = inputPtr[i + 2];byte v = inputPtr[i + 3];// 转换为RGB(简化版)YUVToRGB(y0, u, v, out byte r0, out byte g0, out byte b0);YUVToRGB(y1, u, v, out byte r1, out byte g1, out byte b1);// 写入BGRA格式outputPtr[j] = b0;     // BoutputPtr[j + 1] = g0; // GoutputPtr[j + 2] = r0; // RoutputPtr[j + 3] = 255; // AoutputPtr[j + 4] = b1;outputPtr[j + 5] = g1;outputPtr[j + 6] = r1;outputPtr[j + 7] = 255;}}// YUV到RGB转换private static void YUVToRGB(byte y, byte u, byte v, out byte r, out byte g, out byte b){// 标准化YUV值double yD = (y - 16) / 219.0;double uD = (u - 128) / 224.0;double vD = (v - 128) / 224.0;// 转换矩阵(BT.601标准)r = (byte)(255 * Math.Clamp(yD + 1.402 * vD, 0, 1));g = (byte)(255 * Math.Clamp(yD - 0.344 * uD - 0.714 * vD, 0, 1));b = (byte)(255 * Math.Clamp(yD + 1.772 * uD, 0, 1));}}

根据Magewell给出的示例，增加下述视频捕获类：

    /// <summary>/// 视频捕获/// </summary>internal class VedioCapture{Boolean m_capturing = false;protected CMWCapture m_capture = null; protected IntPtr m_d3d_renderer = IntPtr.Zero;private byte[] conversionBuffer; // 用于格式转换的缓冲区// 假设视频格式为YUY2 (1920x1080)private int Width = 1920;private int Height = 1080;//private const int BytesPerPixel = 2; // YUY2是2字节/像素/// <summary>/// 开始捕捉/// </summary>/// <param name="index"></param>/// <returns></returns>internal Boolean Start_capture(Int32 index = 0){if (m_capturing){return true;}m_capture = CMWCapture.mw_capture_factory(index);if (null == m_capture){return false;}if (!m_capture.set_device(index)){return false;}if (!m_capture.start_capture(true, false)){return false;}m_capturing = true;m_capture.get_mw_fourcc(out uint mw_fourcc);m_capture.get_mirror_and_reverse(out bool mirror, out bool reverse);m_capture.get_resolution(out Width, out Height);NlogHelper.Logger.Info($"获取分辨率，Width: {Width}, Height: {Height}");// 更新 UITask.Run(() =>{_ = Video_play();});return true;}/// <summary>/// 视频播放/// </summary>/// <returns></returns>async Task Video_play(){NlogHelper.Logger.Info("video_play in");conversionBuffer = new byte[Width * Height * 4];while (m_capturing){CRingBuffer.st_frame_t frame = m_capture.m_video_buffer.get_frame_to_render();if (frame.buffer_len == 0){continue;}UpdateFrame(frame.p_buffer);await Task.Delay(5);}NlogHelper.Logger.Info("video_play out");}/// <summary>/// 停止捕捉视频/// </summary>internal void Stop_capture(){if (!m_capturing){return;}m_capturing = false;if (m_capture != null){CRingBuffer.st_frame_t out_frame = m_capture.m_video_buffer.get_buffer_by_index(0);Array.Clear(out_frame.p_buffer, 0, out_frame.p_buffer.Length);m_capture.m_video_buffer.stop_render();m_capture.Dispose();m_capture = null;}}public void UpdateFrame(byte[] rawData){if (rawData.Length != Width * Height * 2){NlogHelper.Logger.Info($"rawData.Length {rawData.Length}");return;}// 1. 将YUY2转换为BGRAYUY2ToBGRA.ConvertYUY2ToBGRA(rawData, conversionBuffer);WeakReferenceMessenger.Default.Send(conversionBuffer, "VedioCaptureResult");}}

上述代码中，视频捕捉硬件的默认输出分辨率为1920*1080，若需要修改，可以在安装的Magwell上进行设置：

在VM中调用如下：

   private void StartCapture(){CMWCapture.Init();CMWCapture.RefreshDevices();int m_channel_count = CMWCapture.GetChannelCount();if (m_channel_count == 0){ToUIMessage.SendMessage("GpuEncodeGui", "Can't find capture devices!");}else{VedioCapture = new();VedioCapture.Start_capture();InitSegment();}}

因为CMWCapture为非托管资源，在使用完成时需要手动将资源释放，故在VM中需要手动释放，示例如下：

[RelayCommand]
private void ReleaseResource()
{VedioCapture?.Stop_capture();WeakReferenceMessenger.Default.UnregisterAll(this);
}

VedioCapture为VM初始化时构造的VedioCapture实例。

WINUI中处理获视频流

UI需先引入 xmlns:win2d="using:Microsoft.Graphics.Canvas.UI.Xaml"

<win2d:CanvasSwapChainPanelx:Name="swapChainPanel"Width="1920"Height="1080"VerticalAlignment="Top" />

UI后台代码中接收视频捕获结果如下：

 WeakReferenceMessenger.Default.Register<byte[], string>(this, "VedioCaptureResult", (r, conversionBuffer) =>{UpdateFrame(conversionBuffer);});

上述涉及调用的UpdateFrame方法，以更新每一帧：

 private void UpdateFrame(byte[] conversionBuffer){using (var drawingSession = swapChain.CreateDrawingSession(Colors.Black))using (var bitmap = CanvasBitmap.CreateFromBytes(canvasDevice,conversionBuffer,width,height,DirectXPixelFormat.B8G8R8A8UIntNormalized)){// 3. 绘制到交换链drawingSession.DrawImage(bitmap);}// 呈现到SwapChainPanelswapChain.Present();}

注意：上述使用的了MvvmToolkit中的Messenger，在离开所在Page时需要将Messenger全部释放，如 WeakReferenceMessenger.Default.UnregisterAll(this); 否则会导致Page不能被释放，会导致内存泄漏。
