LTSPICE仿真电路：（三十一）HOWLAND电流源

news 来源：原创 2025/6/4 0:44:44

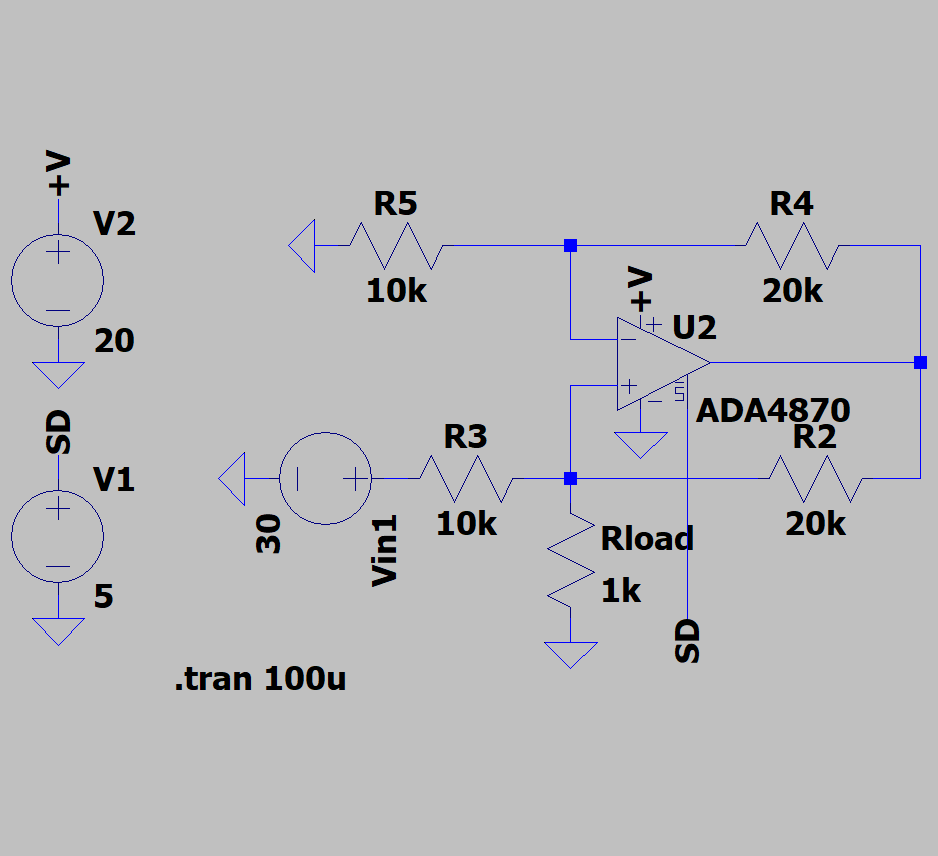

1.HOWLAND电流源

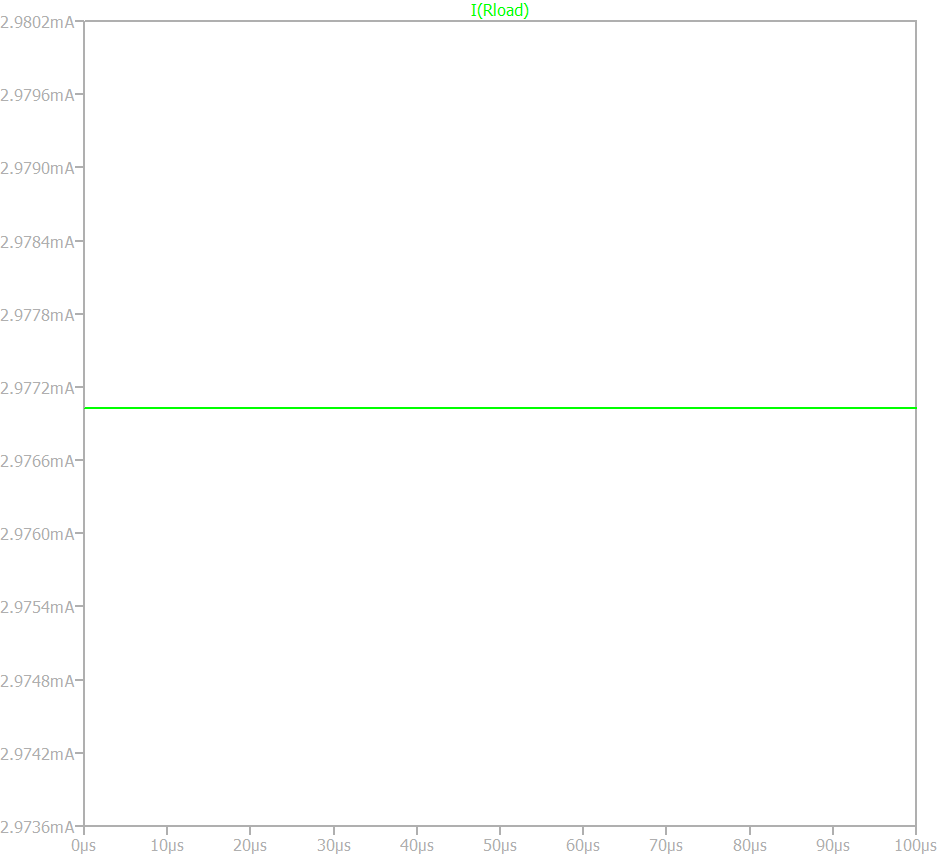

 推导过程：这个运放是正负反馈都存在，但负反馈是大于正反馈的，因正反馈多出一个Rload，所以可以使用虚短续断，运放的U+等于U-，负反馈处得出Uout与U-的关系，再利用正相端节点电流算出该处电压，最后得到电流Iout=Vin/R3,下面是仿真结果

值得注意的点：要注意R2的值，放大倍数过大，输出超过最大电压，则会导致输出的值与理论不符合

 推导过程：
