STM32F407寄存器操作（多通道单ADC+DMA）

news 来源：原创 2025/6/4 1:07:21

1.前言

又是半年没更新了，趁着端午放假有点时间，并且最近项目要用这块知识，我就顺带研究一下ADC吧。

一般来说ADC主要用法包含了1.单通道软件触发（这是最简单和最常用的用法）2.单通道多次采集（需要快速采集数据，常见应用场景就是示波器）3.多通道采集（多个传感器数据）。

其中1、2我在前面的文章里也都介绍过了，这次我就说一说多通道采集。若是不能使用多通道采集，那么407里面两个ADC只能用两个通道，非常浪费。而407内一个ADC包涵16个通道，如此多的通道量基本能覆盖大部分应用场景了。

OK，那么废话不多说，下面我们正式开始介绍。

2.理论介绍

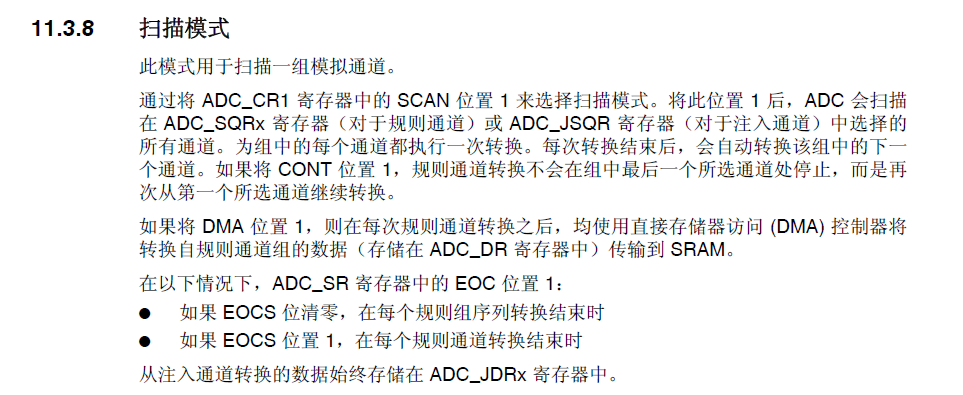

首先我们看看手册上关于这块的描述

这次我就以规则通道为例了，我们所有数据应该都是存放在DR寄存器里，这就会导致一个问题——数据覆盖。因此我们使用扫描模式时必须要用DMA配合使用。理论上来说如果全部使用注入通道，配置会比较简单，因为每个注入通道ADC都有保存的寄存器。不过这次教程我还是以较难的规则通道为例，一次性解决这个问题。

我们看到手册上对于扫描模式的开启只需要关注ADC->CR1里的SCAN，还是比较简单的。

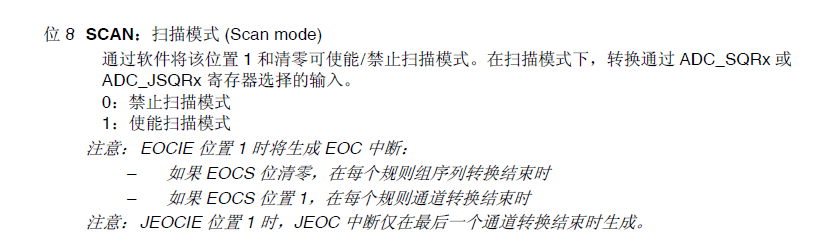

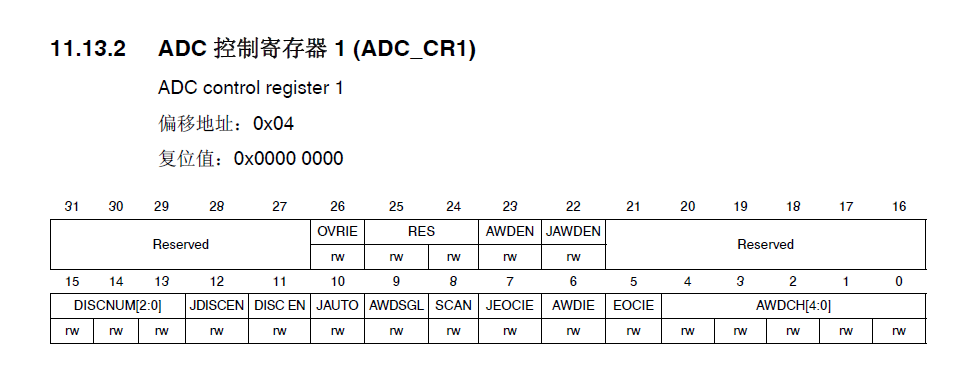

我们看到CR1寄存器里，SCAN是第八位

给第八位置1即可

3.ADC配置

3.1ADC初始化

我首先把程序放出来，这里我用的是通道0和通道3

void init_adc1()
{init_adc12_chinal(0);	//初始化通道0init_adc12_chinal(3);	//初始化通道3ADC1->CR1&=~(3<<24);	//15 ADCCLK 周期ADC1->CR1|=(1<<8);		//扫描模式ADC1->CR2&=~(1<<1);		//单次转换ADC1->CR2&=~(1<<11);	//数据右对齐ADC1->CR2&=~(3<<28);	//禁止触发检测ADC1->SQR1&=~(0XF<<20);	//重置规则通道序重置列长度ADC1->SQR1|=1<<20;     	//2个转换在规则序列中//设置通道0的采样时间ADC1->SMPR2&=~(7<<(3*0));		//通道0	采样时间清空	  ADC1->SMPR2|=(7<<(3*0)); 		//通道0  480个周期,提高采样时间可以提高精确度//设置通道3的采样时间ADC1->SMPR2&=~(7<<(3*3));		//通道3	采样时间清空	  ADC1->SMPR2|=(7<<(3*3)); 		//通道3  480个周期,提高采样时间可以提高精确度//ADC1->CR2|=1<<8;			//使能DMA模式ADC1->CR2|=1<<0;	   	//开启AD转换器
}

基本上没有什么特殊的，按照手册上描述的，给第8位置1

记得把要使用的ADC通道初始化好，配置好采样时间，通道数量正确即可

然后是触发的程序

void adc1_scanf(void)
{ADC1->SQR3=0;	//重置规则通道转换配置ADC1->SQR3|=0<<0;	//设置第一次规则转换通道0ADC1->SQR3|=3<<5;	//设置第二次规则转换通道3ADC1->CR2|=1<<30;	//开始转换
}

与软件触发类似，就是要多配置一个通道

3.2主程序

主程序里我们依次初始化DMA，ADC然后触发一次ADC即可

int main(void)
{Stm32_Clock_Init(336,25,2,7);//设置时钟,168MhzNVIC_SetGroup(1);//设置中断分组,分组1init_PinClock();//初始化所有时钟delay_init(168);//初始化延时init_DMAClock();//初始化DMA时钟init_DMA2_S0C0(2);//DMA2 ADC1转换init_adc1(0);//初始化ADCadc1_scanf();//触发ADC
}

3.3测试

我们首先要看一下ADC程序是否正确

那么改如何测试呢？我们外部通道是PA0和PA3，我们的转换顺序是PA0-PA3。那么我们首先将PA3接地，那么程序运行结束后ADC的DR寄存器里应该是最后一次转换的数据，即PA3管脚的电压，但是因为PA3接地的，那么DR寄存器里首先应该是PA0的浮空值，之后应该被PA0覆盖为0。之后我们再把PA0接地，同理DR寄存器里应首先是PA0管脚的0，之后被覆盖为PA3的浮空值。

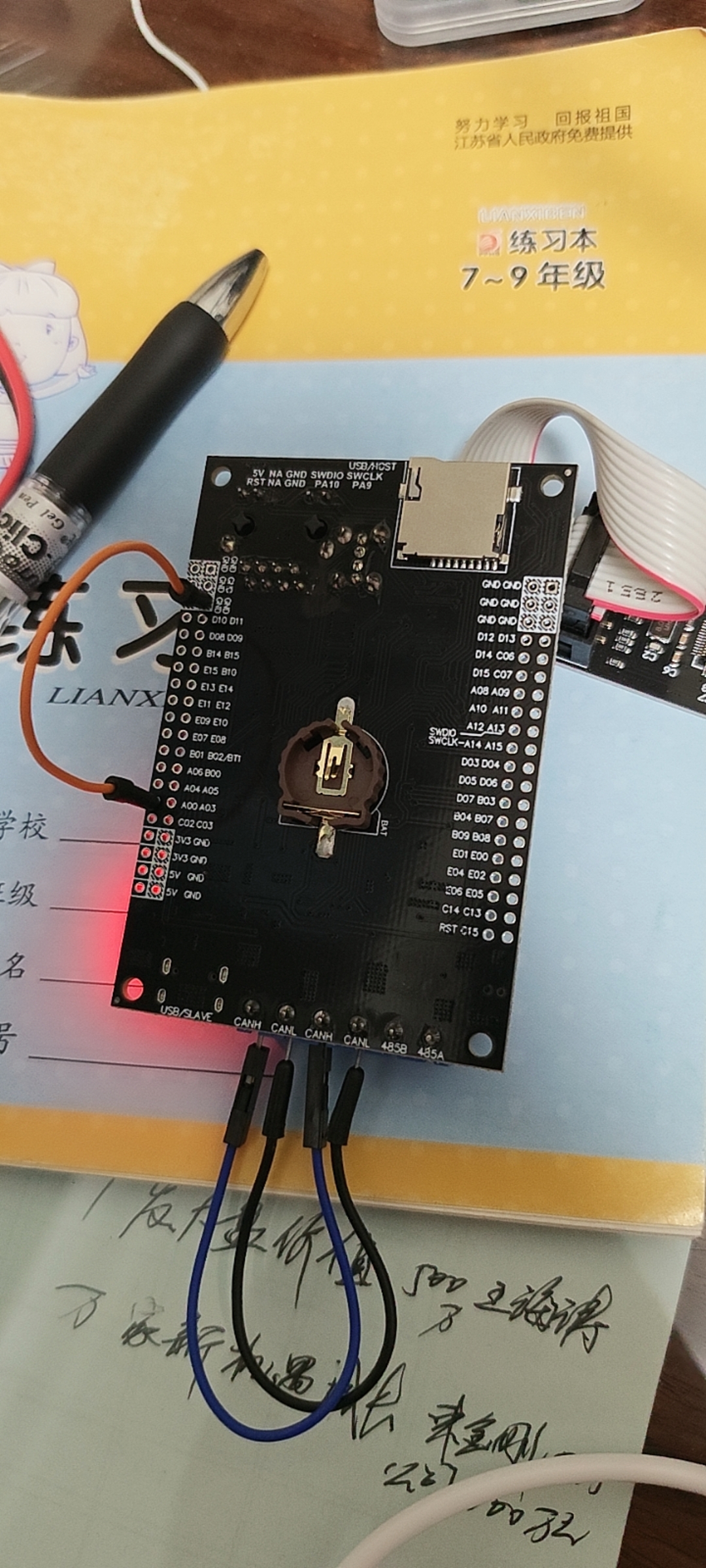

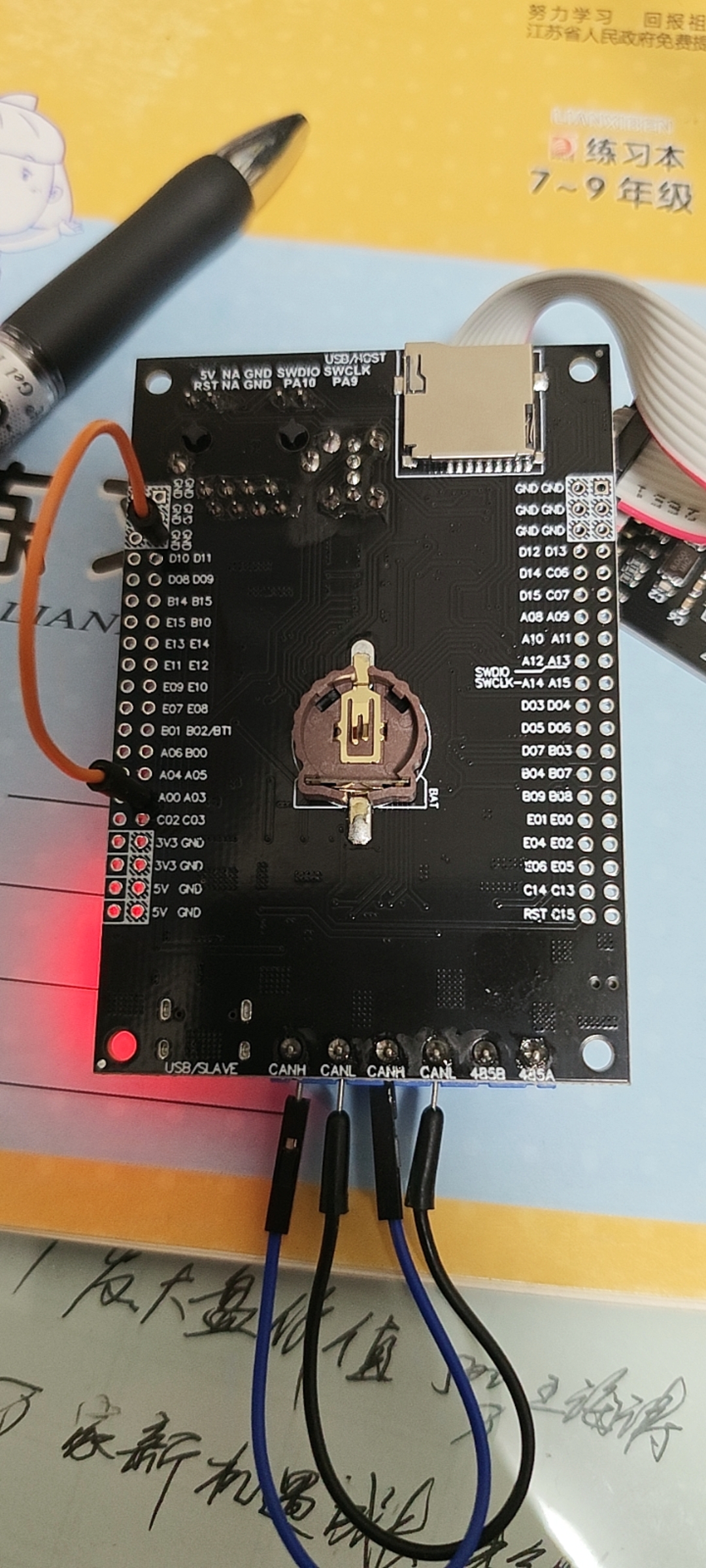

OK，我们来测试一下，首先把PA3接地。

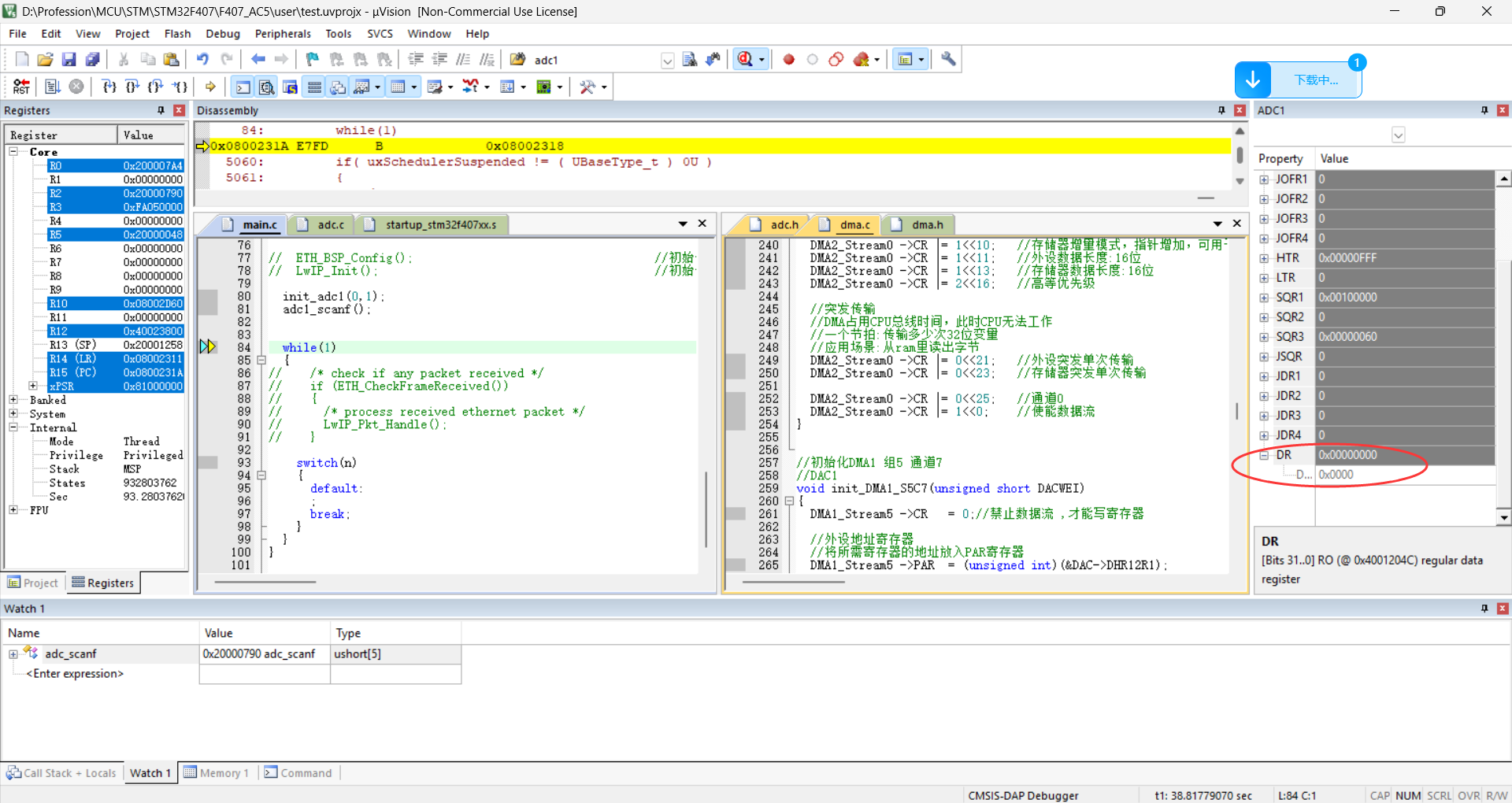

可以看到DR寄存器内的数据为0

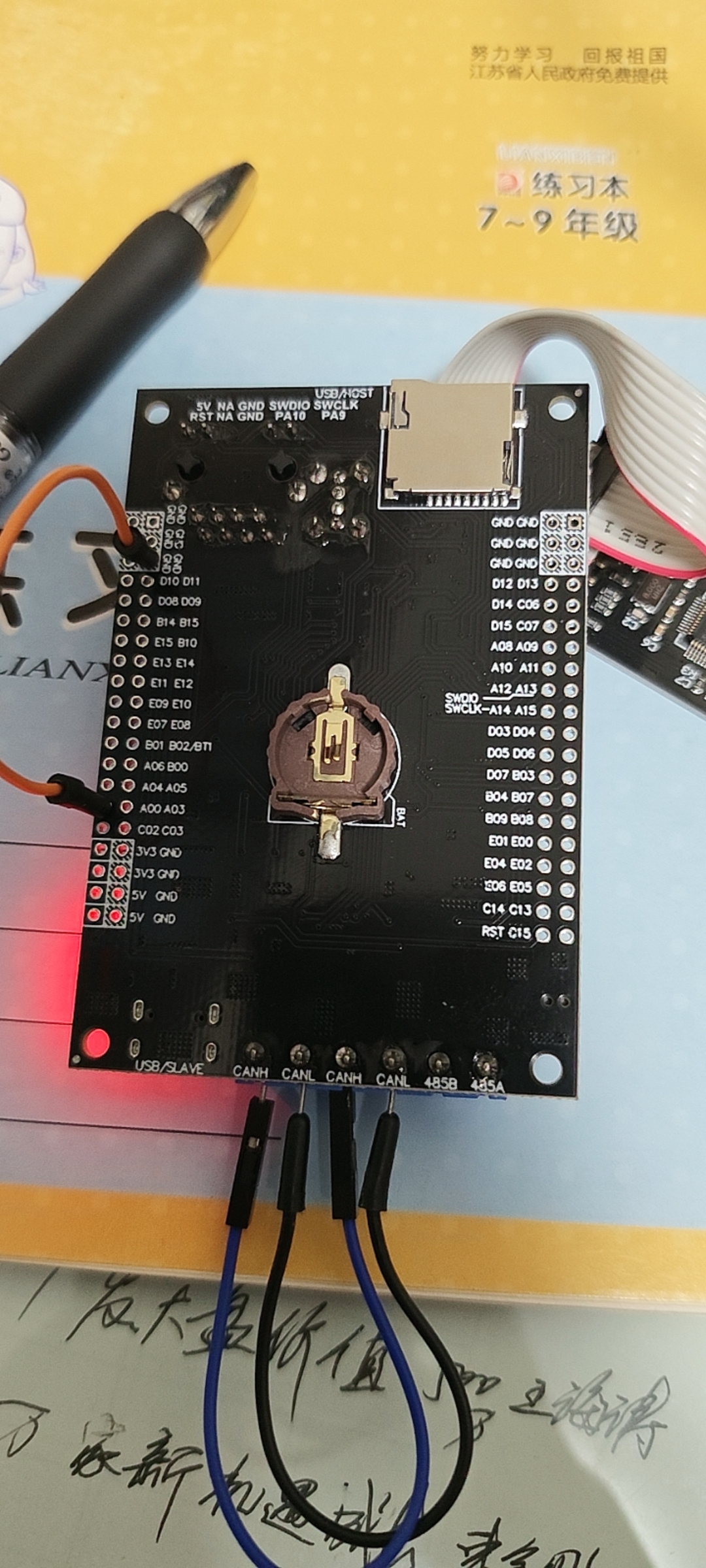

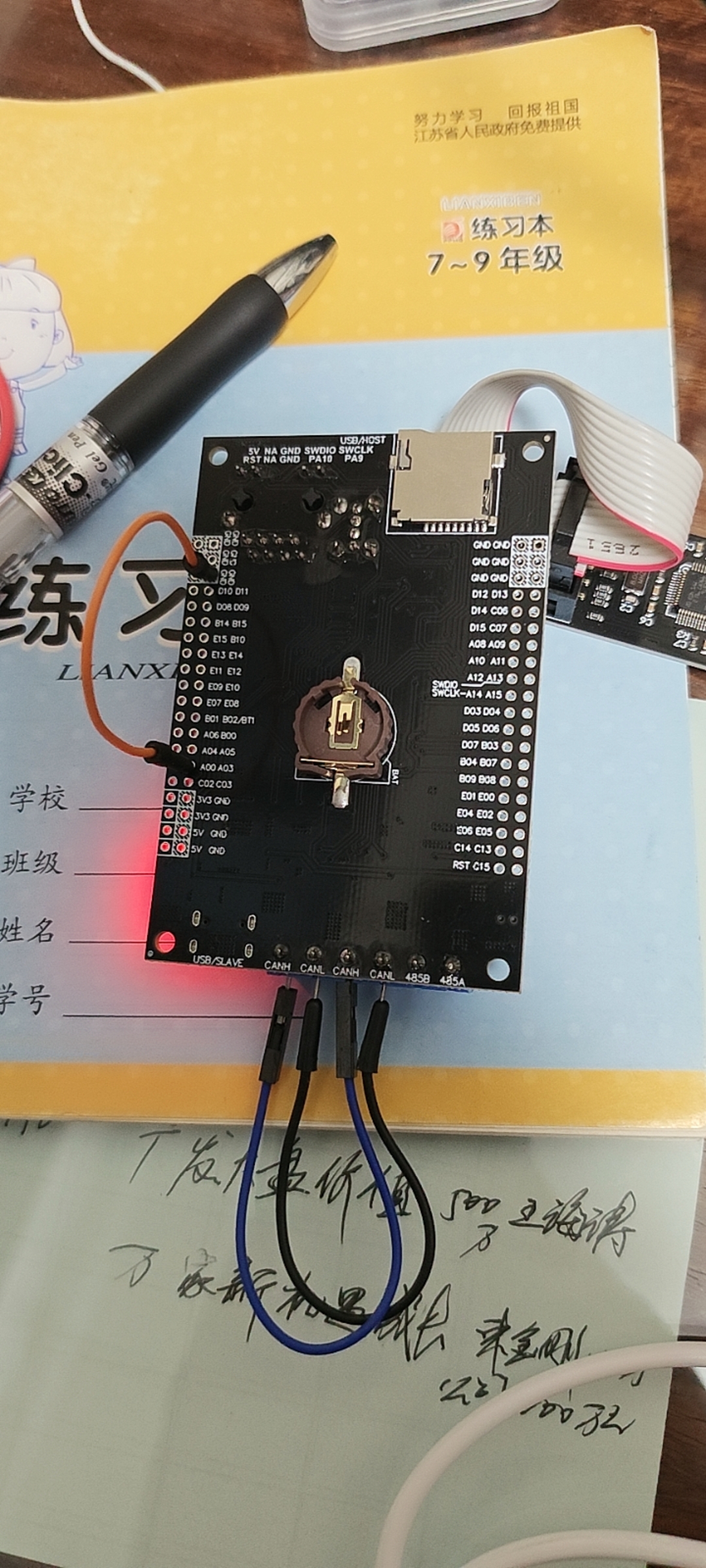

之后我们再把PA0接地

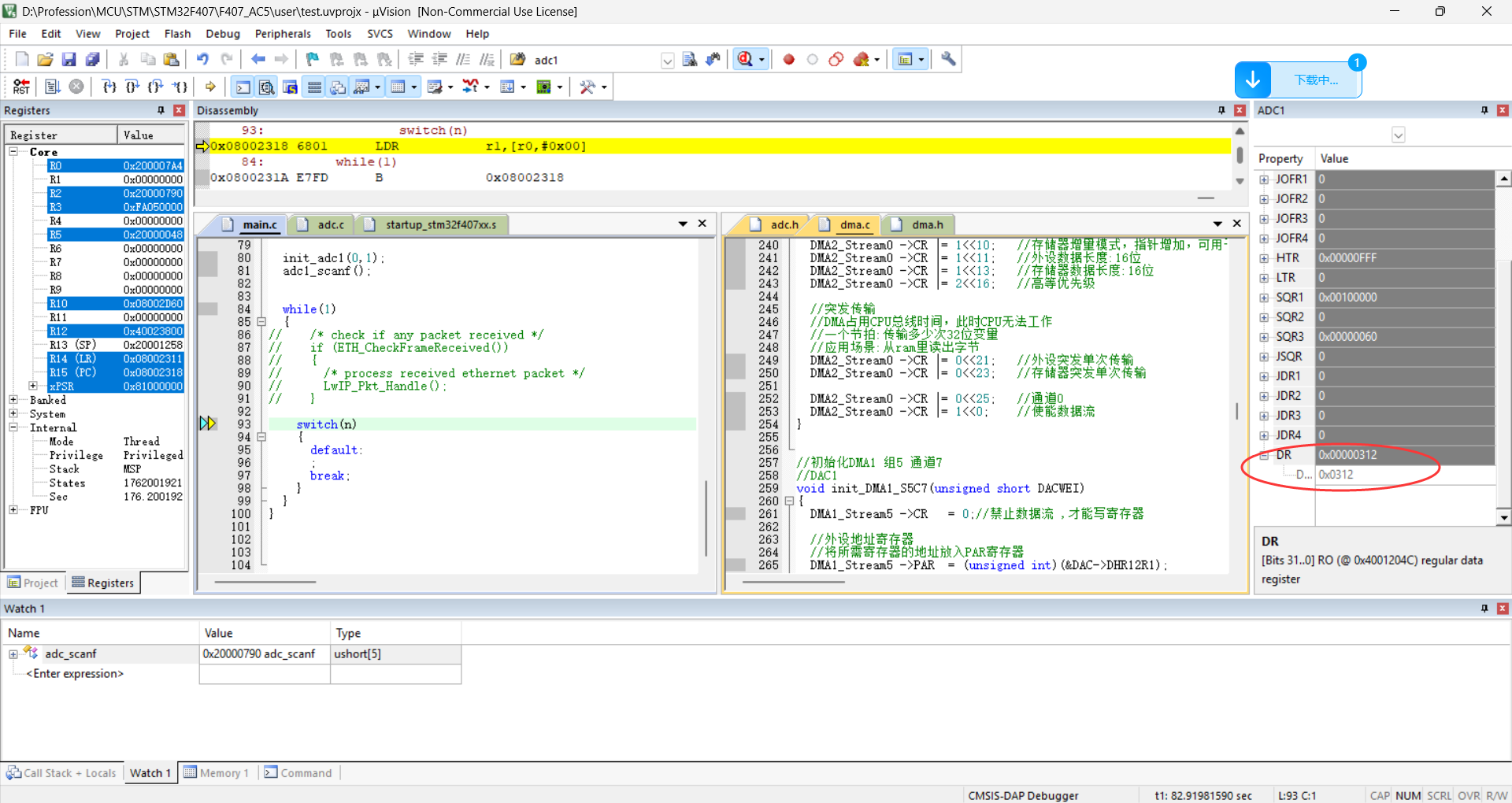

数据也是正常的浮空数据了

4.DMA配置

下面我来说说加上DMA后该怎么写，配合上DMA后ADC读取到的数据就不会丢失了，所有的数据都可以正常读取进RAM里，而且没有什么标志位，比较简单。

4.1DMA初始化

程序如下，与上一次篇配置是一样的，这里不做过多的介绍了

unsigned short adc_scanf[5];//初始化DMA2 组0 通道0
//ADC1
void init_DMA2_S0C0(unsigned int ADCDMAWei)
{DMA2_Stream0 ->CR   = 0;//禁止数据流 ,才能写寄存器 //外设地址寄存器//将所需寄存器的地址放入PAR寄存器DMA2_Stream0 ->PAR  = (unsigned int)(&ADC1->DR);//数据流地址寄存器//M1AR仅在双通道模式下有用//将数据所在地址给M0AR寄存器DMA2_Stream0 ->M0AR = (unsigned int)(&adc_scanf);DMA2_Stream0 ->NDTR = ADCDMAWei;			// 一次传输数量      DMA2_Stream0 ->FCR  = 0x21;		//FIFO所有配置失效DMA2_Stream0 ->CR |= 0<< 6;		//外设到储存器模式//循环模式//当NDTR寄存器减到0时自动重装//单次模式(普通模式)//NDTR减到0后停止DMADMA2_Stream0 ->CR |= 0<< 8;   //非循环模式DMA2_Stream0 ->CR |= 0<< 9;   //外设非增量模式DMA2_Stream0 ->CR |= 1<<10;   //存储器增量模式，指针增加，可用于传输数组DMA2_Stream0 ->CR |= 1<<11;		//外设数据长度:16位DMA2_Stream0 ->CR |= 1<<13;		//存储器数据长度:16位DMA2_Stream0 ->CR |= 2<<16;   //高等优先级//突发传输//DMA占用CPU总线时间，此时CPU无法工作//一个节拍:传输多少次32位变量//应用场景:从ram里读出字节DMA2_Stream0 ->CR |= 0<<21;   //外设突发单次传输DMA2_Stream0 ->CR |= 0<<23;   //存储器突发单次传输DMA2_Stream0 ->CR |= 0<<25;   //通道0DMA2_Stream0 ->CR |= 1<<0;    //使能数据流
}

4.2ADC初始化修改

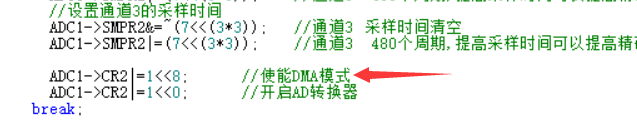

ADC这里我们需要把CR2里DMA置1

程序如下

void init_adc1()
{init_adc12_chinal(0);	//初始化通道0init_adc12_chinal(3);	//初始化通道3ADC1->CR1&=~(3<<24);	//15 ADCCLK 周期ADC1->CR1|=(1<<8);		//扫描模式ADC1->CR2&=~(1<<1);		//单次转换ADC1->CR2&=~(1<<11);	//数据右对齐ADC1->CR2&=~(3<<28);	//禁止触发检测ADC1->SQR1&=~(0XF<<20);	//重置规则通道序重置列长度ADC1->SQR1|=1<<20;     	//2个转换在规则序列中//设置通道0的采样时间ADC1->SMPR2&=~(7<<(3*0));		//通道0	采样时间清空	  ADC1->SMPR2|=(7<<(3*0)); 		//通道0  480个周期,提高采样时间可以提高精确度//设置通道3的采样时间ADC1->SMPR2&=~(7<<(3*3));		//通道3	采样时间清空	  ADC1->SMPR2|=(7<<(3*3)); 		//通道3  480个周期,提高采样时间可以提高精确度ADC1->CR2|=1<<8;			//使能DMA模式ADC1->CR2|=1<<0;	   	//开启AD转换器
}

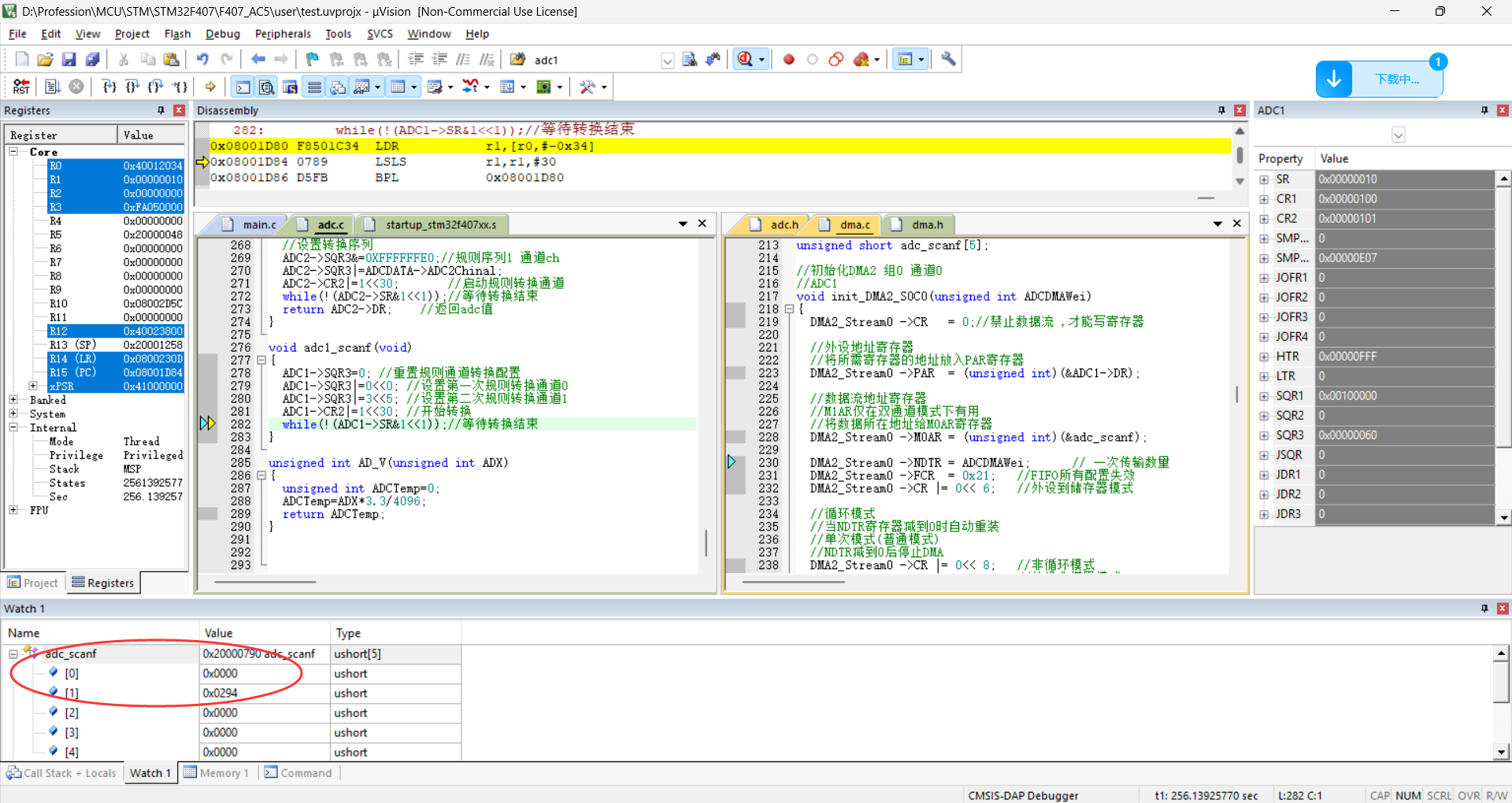

主函数里面使用方法也是一样的
