一键开关机电路分析

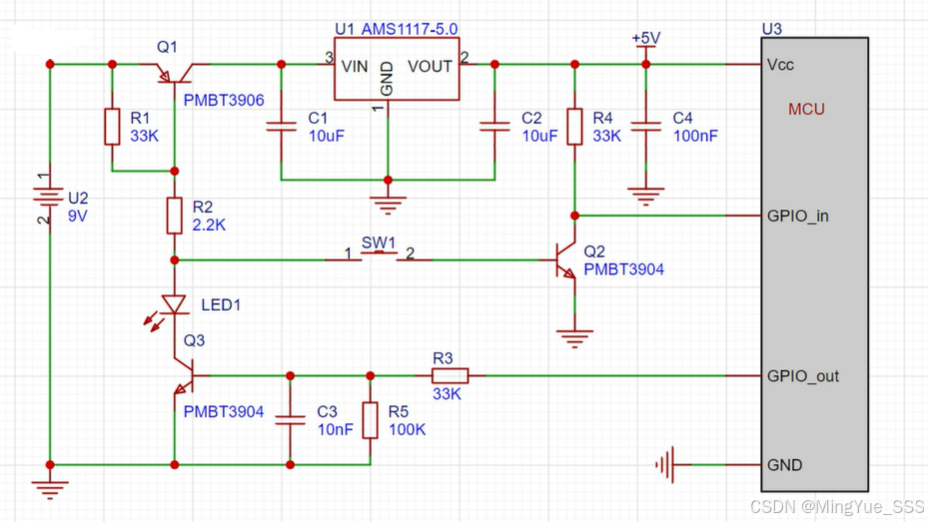

左边电源9V为输入电源，中间有一个LDO，输出5V给右侧的芯片供电。

Q1是PNP三极管，Q2和Q3是NPN三极管。

初始状态下，按键断开，Q3截止，故Q1的基极为高电平，电压为9V，be间没有电流流过，Q1截止，后续电路没有电，MCU断电状态下IOout输出低电平，Q3截止，整个电路不工作。

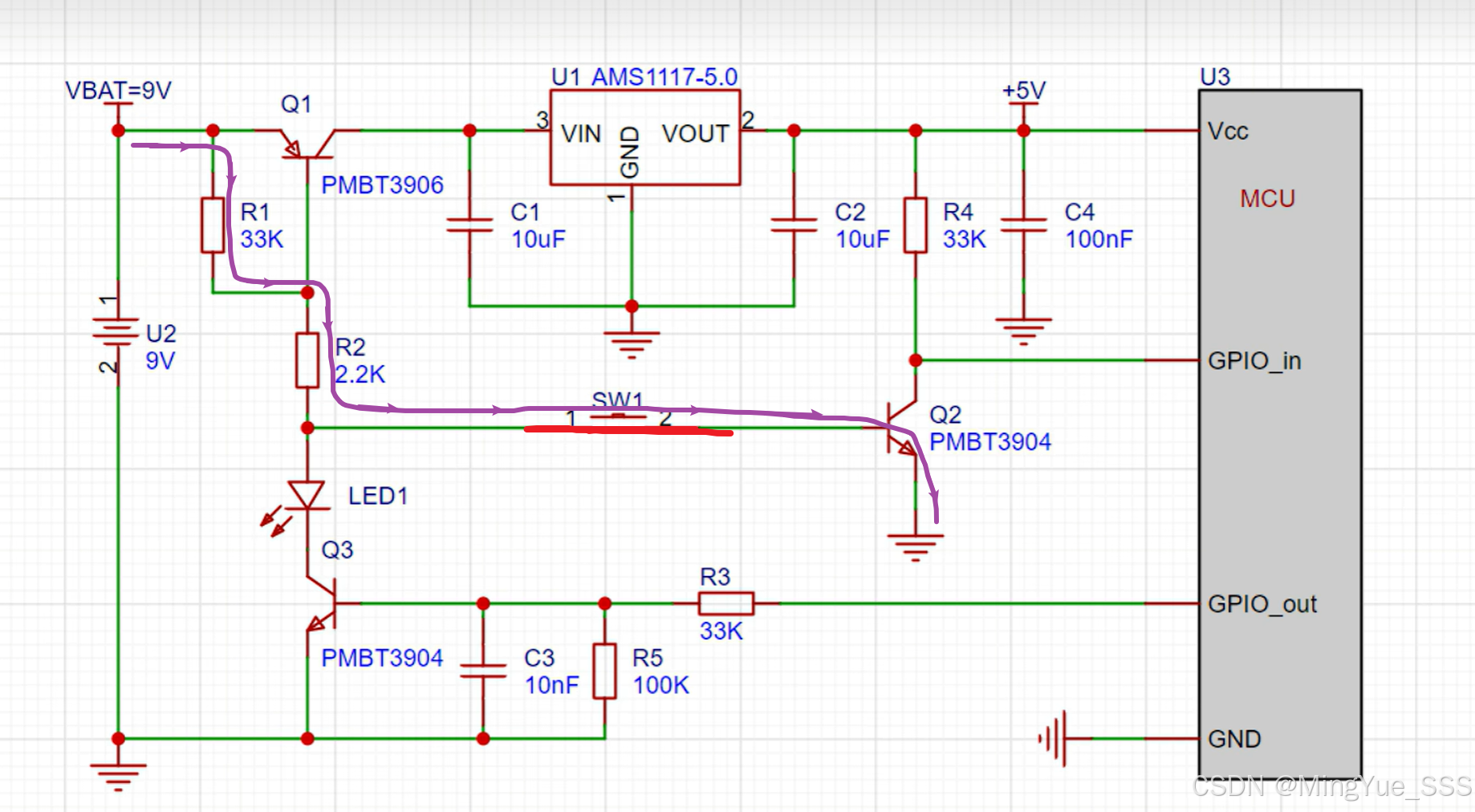

当按键按下后，Q2的基极和发射极间有电流流过，Q2导通。

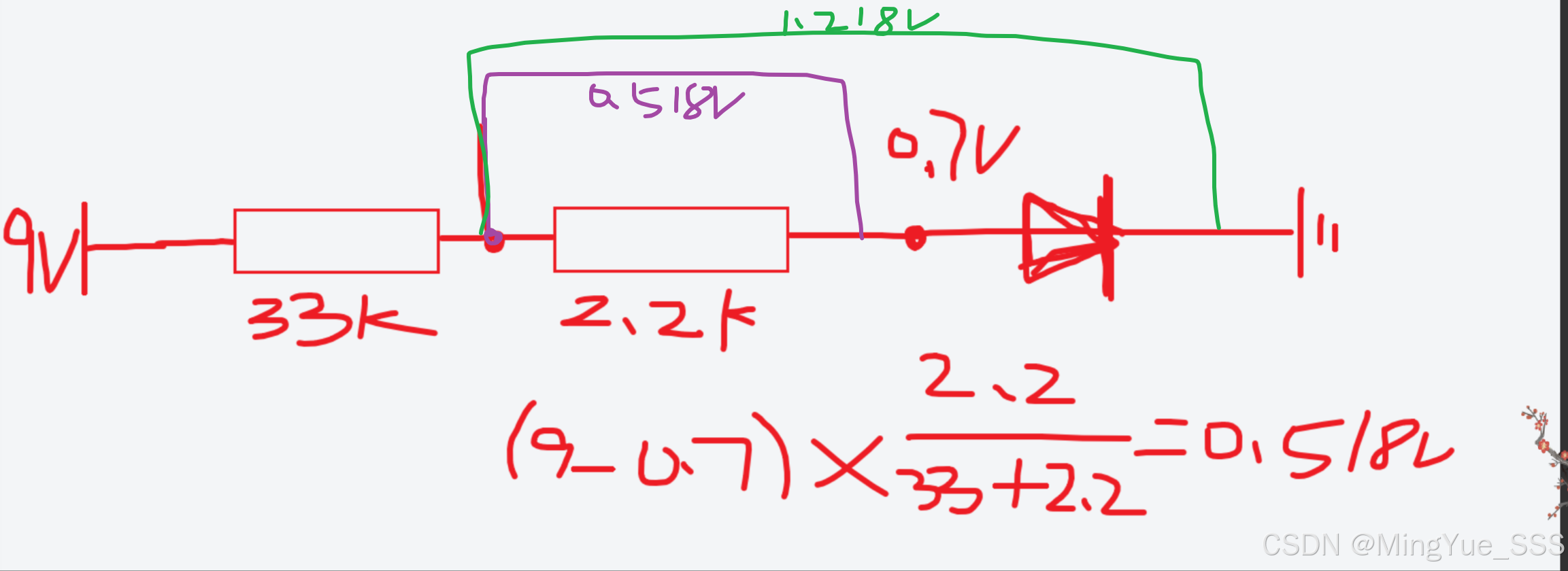

这个时候R1、R2和Q2的Vbe形成一个回路，Q1的基极实际上是有一点电压的，计算后得出电压为1.218V。

此时Q1的基极电压小于集电极的电压，有电流流过，故Q1导通。

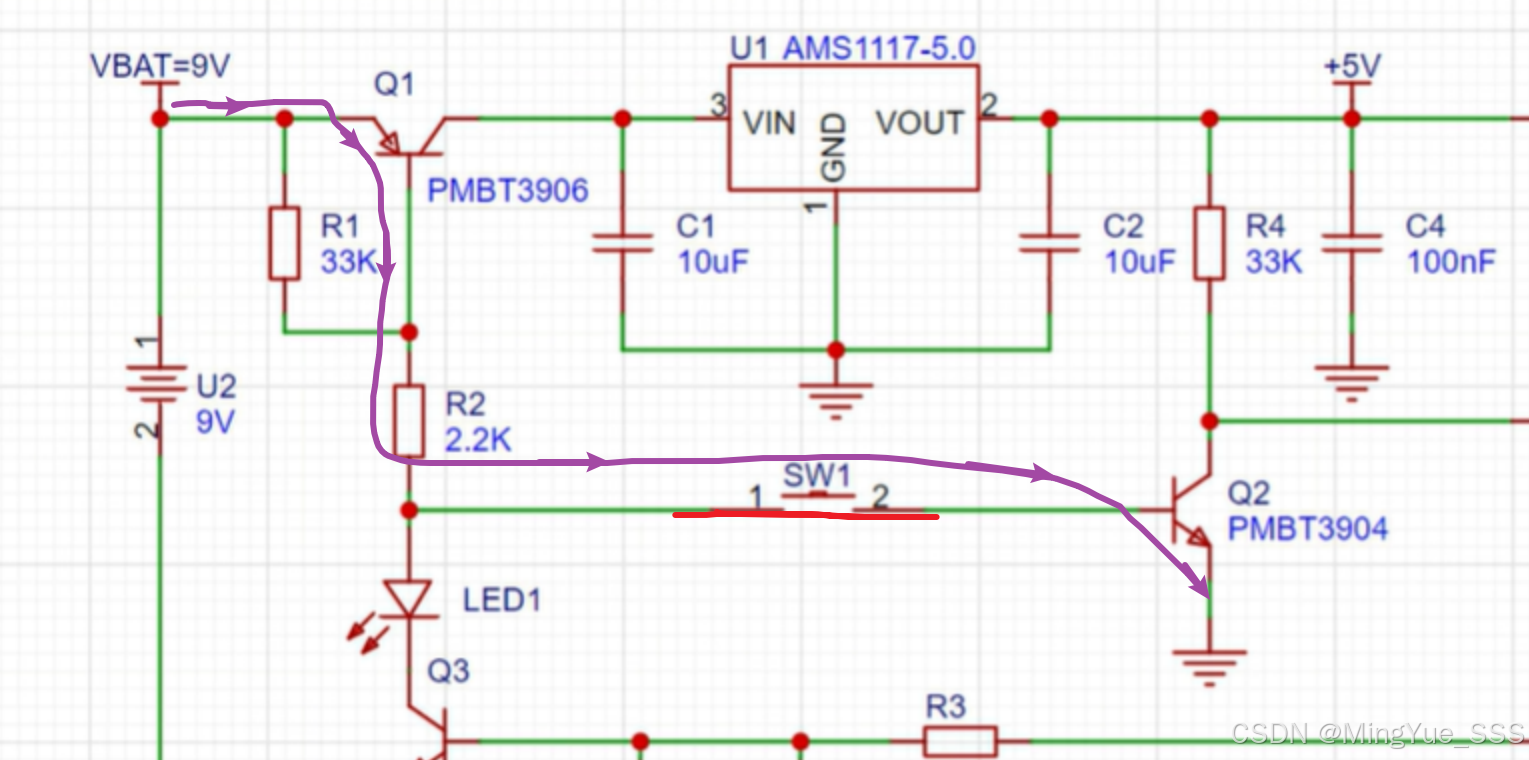

当Q1导通后，由于R1的电阻较大，电流路径更换，不再经过R1。此时基极电压 为9-0.7=8.3V。

Q1导通后，9V电压经过LDO输出5V，单片机开始工作。经过IO口输出一个高电平给Q3的基极。此时Q3导通，LED1点亮，Q1的基极路径更换了另外一条，继续形成回路，继续被拉低到8.3V。所以Q1依然导通，此时按键松开，MCU依然处于工作状态。

当MCU要关机时，再次按下按键，Q2导通，IOin被拉低，给MCU提供一个低电平的信号，当MCU收到信号后，IOout输出低电平，此时Q3截止，sw也是断开的情况下，Q1的基极再次回到高电平9V，Q1截止，MCU电源关闭。

【重要感悟】

听别人讲解电路感觉很简单，但只有自己进行记录或者讲给别人的时候，才会发现有很多没注意到的点。
