AUTOSAR图解==＞AUTOSAR_SWS_DIODriver

AUTOSAR DIO驱动器详解

基于AUTOSAR 4.4.0规范的DIO驱动架构、配置与应用

目录

• 1. 引言
• 2. DIO驱动架构
  • 2.1 DIO在AUTOSAR架构中的位置
  • 2.2 DIO驱动的功能概述
• 3. DIO驱动的数据类型和API
  • 3.1 基本数据类型
  • 3.2 API接口
  • 3.3 错误检测
• 4. DIO驱动的操作流程
  • 4.1 通道操作
  • 4.2 端口操作
  • 4.3 通道组操作
• 5. DIO驱动的配置结构
  • 5.1 配置参数
  • 5.2 配置选项
  • 5.3 配置生成
• 6. DIO驱动的状态管理
  • 6.1 状态转换
  • 6.2 特殊考虑事项
• 7. 总结

---

1. 引言

AUTOSAR（AUTomotive Open System ARchitecture）是汽车电子领域的一个开放的、标准化的软件架构。在这一架构中，DIO（Digital Input/Output）驱动是微控制器抽象层（MCAL）的一个关键组件，负责提供对微控制器数字输入/输出引脚的访问服务。

本文基于AUTOSAR 4.4.0规范，详细分析了DIO驱动的架构设计、数据类型、API接口、操作流程、配置结构以及状态管理，旨在帮助开发者深入理解DIO驱动的工作原理和实现方法。

DIO驱动作为基础软件的一部分，其特点是：

• 提供对数字输入/输出引脚的读写操作
• 支持对单个通道、通道组和整个端口的操作
• 无需自身的初始化配置，依赖PORT驱动对引脚的初始化
• 提供同步的、无缓冲的硬件访问服务

---

2. DIO驱动架构

2.1 DIO在AUTOSAR架构中的位置

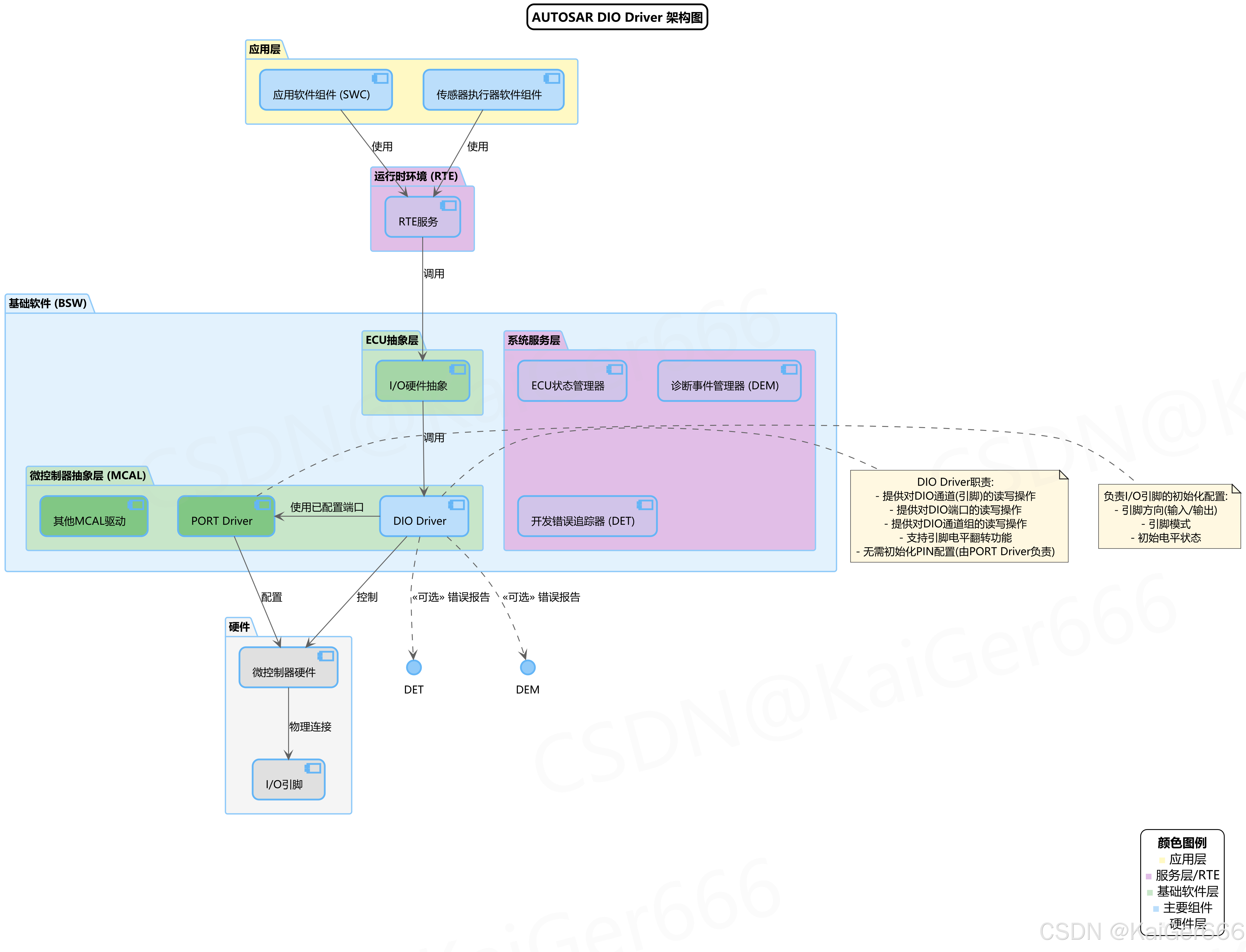

DIO驱动是AUTOSAR微控制器抽象层(MCAL)的一个组件，它位于基础软件层级结构的底部，直接与硬件交互。以下架构图展示了DIO驱动在AUTOSAR分层架构中的位置及其与其他模块的关系：

从上图可以看出，DIO驱动具有以下特点：

1. 层次位置：位于微控制器抽象层(MCAL)，直接与硬件交互
2. 上层接口：向I/O硬件抽象层提供服务
3. 横向关联：与PORT驱动紧密合作，PORT驱动负责引脚的初始化配置
4. 错误报告：向DET(开发错误追踪器)和DEM(诊断事件管理器)报告错误
5. 硬件控制：直接操作微控制器的I/O寄存器

DIO驱动不像其他AUTOSAR驱动那样需要独立初始化。一旦PORT驱动完成对I/O引脚的配置后，DIO驱动就可以直接使用这些引脚进行读写操作。这种设计简化了驱动的使用，避免了重复配置。

2.2 DIO驱动的功能概述

DIO驱动主要用于对微控制器数字I/O引脚的控制和状态读取。它提供了三类基本操作：

1. 通道操作：针对单个I/O引脚的读写和翻转

   • 读取单个通道状态
   • 设置单个通道状态
   • 翻转单个通道状态并返回翻转后的值

2. 端口操作：针对整个I/O端口(8位、16位或32位)的读写

   • 读取整个端口状态
   • 设置整个端口状态
   • 通过掩码方式写入端口

3. 通道组操作：针对端口中特定位组的读写

   • 读取指定位组状态
   • 设置指定位组状态

所有这些操作都是同步的，意味着函数调用会直接执行并立即返回结果，无需等待中断或回调。此外，这些操作都是无缓冲的，直接访问硬件寄存器，不涉及数据缓存。

---

3. DIO驱动的数据类型和API

3.1 基本数据类型

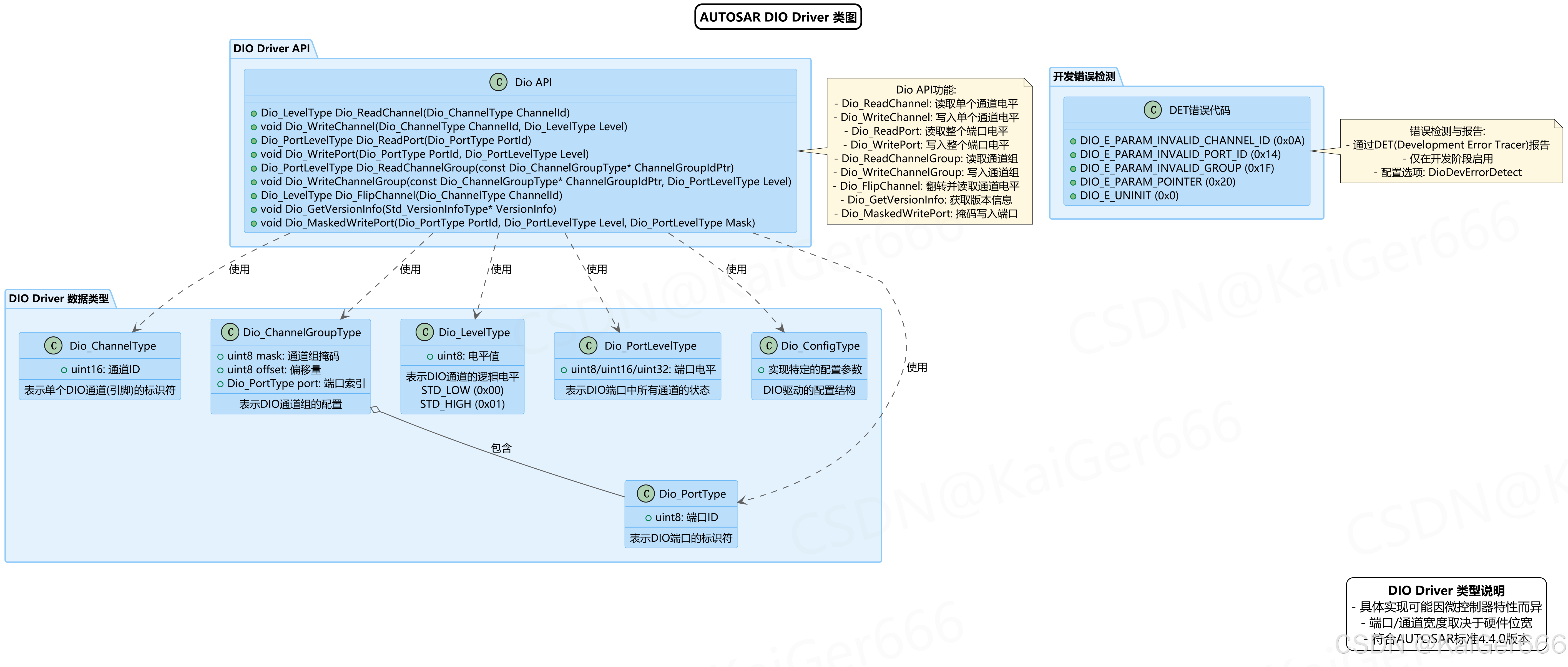

DIO驱动定义了几个关键的数据类型，用于表示通道、端口、通道组以及电平值。以下是这些数据类型的详细说明：

上图展示了DIO驱动的主要数据类型和它们之间的关系：

1. Dio_ChannelType：表示单个DIO通道(引脚)的标识符，通常是一个16位无符号整数。

2. Dio_PortType：表示DIO端口的标识符，通常是一个8位无符号整数，标识特定的硬件端口。

3. Dio_ChannelGroupType：表示DIO通道组的结构，包含以下成员：

   • mask：指定哪些位属于通道组的位掩码
   • offset：在端口中的起始位置
   • port：通道组所属的端口标识符

4. Dio_LevelType：表示通道的逻辑电平，值为STD_LOW(0x00)或STD_HIGH(0x01)。

5. Dio_PortLevelType：表示端口所有通道的状态，可以是8位、16位或32位，取决于硬件的位宽。

6. Dio_ConfigType：DIO驱动的配置结构，包含实现特定的配置参数。

这些数据类型为DIO驱动的API函数提供了必要的参数和返回值类型，使得驱动能够准确地识别和操作特定的硬件资源。

3.2 API接口

DIO驱动提供了一系列API函数，用于对数字I/O进行操作。以下是主要API函数的说明：

1. 通道读写函数：

   • Dio_LevelType Dio_ReadChannel(Dio_ChannelType ChannelId)：读取指定通道的状态，返回STD_HIGH或STD_LOW
   • void Dio_WriteChannel(Dio_ChannelType ChannelId, Dio_LevelType Level)：设置指定通道的状态
   • Dio_LevelType Dio_FlipChannel(Dio_ChannelType ChannelId)：翻转指定通道的状态并返回翻转后的状态

2. 端口读写函数：

   • Dio_PortLevelType Dio_ReadPort(Dio_PortType PortId)：读取整个端口的状态
   • void Dio_WritePort(Dio_PortType PortId, Dio_PortLevelType Level)：设置整个端口的状态
   • void Dio_MaskedWritePort(Dio_PortType PortId, Dio_PortLevelType Level, Dio_PortLevelType Mask)：按掩码写入端口

3. 通道组读写函数：

   • Dio_PortLevelType Dio_ReadChannelGroup(const Dio_ChannelGroupType* ChannelGroupIdPtr)：读取通道组状态
   • void Dio_WriteChannelGroup(const Dio_ChannelGroupType* ChannelGroupIdPtr, Dio_PortLevelType Level)：设置通道组状态

4. 版本信息函数：

   • void Dio_GetVersionInfo(Std_VersionInfoType* VersionInfo)：获取DIO驱动的版本信息

这些API函数构成了DIO驱动的基本功能集，支持从简单的单通道操作到复杂的位组操作，满足了不同场景下的数字I/O控制需求。

3.3 错误检测

DIO驱动实现了开发错误检测机制，主要通过DET(Development Error Tracer)模块报告错误。以下是主要的错误代码：

1. DIO_E_PARAM_INVALID_CHANNEL_ID (0x0A)：通道ID无效
2. DIO_E_PARAM_INVALID_PORT_ID (0x14)：端口ID无效
3. DIO_E_PARAM_INVALID_GROUP (0x1F)：通道组参数无效
4. DIO_E_PARAM_POINTER (0x20)：指针参数为NULL
5. DIO_E_UNINIT (0x0)：驱动未初始化

错误检测功能可通过配置选项DioDevErrorDetect启用或禁用。在生产环境中通常禁用此功能以提高性能，而在开发阶段启用以帮助调试。

---

4. DIO驱动的操作流程

4.1 通道操作

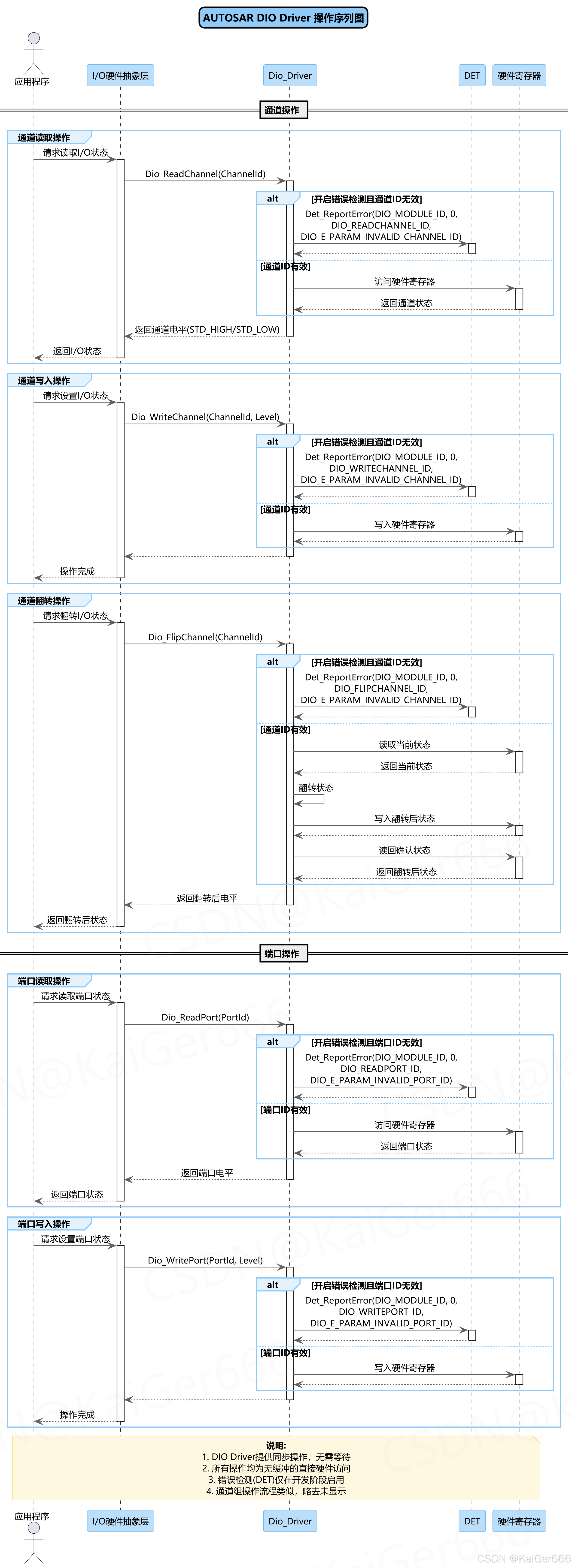

DIO驱动的通道操作涉及对单个引脚的读取、写入和翻转。以下序列图展示了这些操作的详细流程：

从上图可以看出，通道操作的基本流程为：

1. 通道读取操作：

   • 应用程序通过I/O硬件抽象层请求读取I/O状态
   • DIO驱动接收到Dio_ReadChannel请求
   • 如果启用了错误检测且通道ID无效，则通过DET报告错误
   • 如果通道ID有效，则访问硬件寄存器读取通道状态
   • DIO驱动返回通道电平值(STD_HIGH或STD_LOW)

2. 通道写入操作：

   • 应用程序通过I/O硬件抽象层请求设置I/O状态
   • DIO驱动接收到Dio_WriteChannel请求，参数包括通道ID和期望设置的电平
   • 如果启用了错误检测且通道ID无效，则通过DET报告错误
   • 如果通道ID有效，则写入硬件寄存器设置通道状态
   • 操作完成，无返回值

3. 通道翻转操作：

   • 应用程序通过I/O硬件抽象层请求翻转I/O状态
   • DIO驱动接收到Dio_FlipChannel请求
   • 如果启用了错误检测且通道ID无效，则通过DET报告错误
   • 如果通道ID有效，则读取当前状态，翻转状态，然后写入硬件寄存器
   • 最后读回确认状态，并返回翻转后的电平值

所有这些操作都是同步执行的，函数调用会直接执行硬件访问并立即返回结果，无需等待中断或回调。

4.2 端口操作

端口操作涉及对整个I/O端口(8位、16位或32位)的读取和写入。操作流程与通道操作类似，但处理的是整个端口的所有位。

端口操作的基本流程包括：

1. 端口读取操作：

   • 应用程序请求读取端口状态
   • DIO驱动接收到Dio_ReadPort请求
   • 如果启用了错误检测且端口ID无效，则通过DET报告错误
   • 如果端口ID有效，则访问硬件寄存器读取整个端口状态
   • DIO驱动返回端口电平值

2. 端口写入操作：

   • 应用程序请求设置端口状态
   • DIO驱动接收到Dio_WritePort请求，参数包括端口ID和期望设置的电平
   • 如果启用了错误检测且端口ID无效，则通过DET报告错误
   • 如果端口ID有效，则写入硬件寄存器设置端口状态
   • 操作完成，无返回值

3. 掩码端口写入操作：

   • 应用程序请求通过掩码方式写入端口
   • DIO驱动接收到Dio_MaskedWritePort请求，参数包括端口ID、电平值和掩码
   • 仅修改掩码指定的位，保持其他位不变
   • 操作完成，无返回值

端口操作通常用于需要同时控制或读取多个引脚的场景，提高了操作效率。

4.3 通道组操作

通道组操作涉及对端口中特定位组的读取和写入。这些操作提供了一种介于单通道操作和端口操作之间的粒度控制方式。

通道组操作的基本流程包括：

1. 通道组读取操作：

   • 应用程序请求读取通道组状态
   • DIO驱动接收到Dio_ReadChannelGroup请求，参数是指向通道组配置的指针
   • 如果启用了错误检测且指针无效，则通过DET报告错误
   • 读取端口状态，应用掩码和偏移量提取通道组状态
   • 返回处理后的值

2. 通道组写入操作：

   • 应用程序请求设置通道组状态
   • DIO驱动接收到Dio_WriteChannelGroup请求，参数包括通道组指针和期望设置的电平
   • 如果启用了错误检测且指针无效，则通过DET报告错误
   • 读取当前端口状态，应用掩码和偏移量更新通道组状态，然后写入端口
   • 操作完成，无返回值

通道组操作特别适用于需要同时控制或读取端口中特定位集合的场景，例如操作LED显示器或按键矩阵的行/列。

---

5. DIO驱动的配置结构

5.1 配置参数

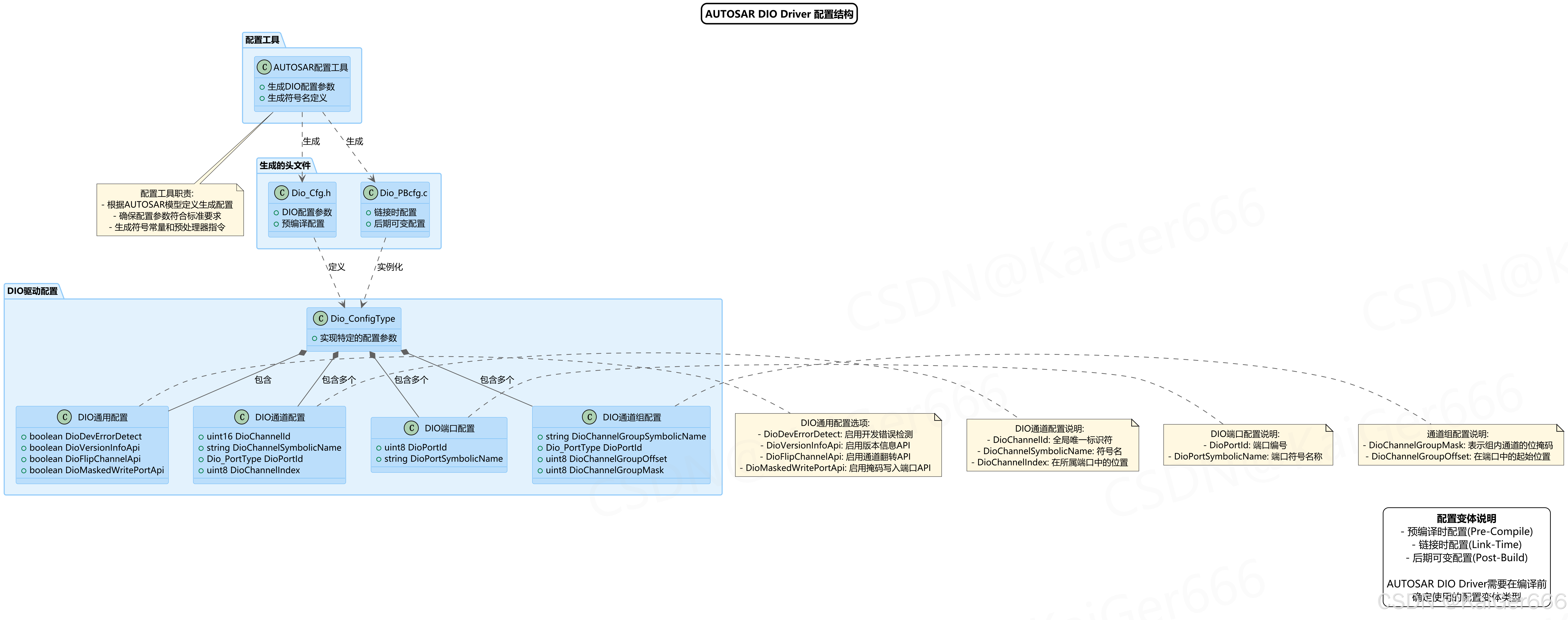

DIO驱动的配置结构包含了通道、端口和通道组的定义，以及一些通用配置选项。以下是DIO驱动配置的详细说明：

上图展示了DIO驱动的配置结构及其组成部分：

1. Dio_ConfigType：主配置结构，包含以下部分：

   • DIO通用配置：包含功能开关选项
   • DIO端口配置：定义可用端口
   • DIO通道配置：定义可用通道
   • DIO通道组配置：定义通道组

2. DIO通用配置包含以下选项：

   • DioDevErrorDetect：启用/禁用开发错误检测
   • DioVersionInfoApi：启用/禁用版本信息API
   • DioFlipChannelApi：启用/禁用通道翻转API
   • DioMaskedWritePortApi：启用/禁用掩码写入端口API

3. DIO端口配置定义了可用的端口：

   • DioPortId：端口标识符
   • DioPortSymbolicName：端口的符号名称，用于代码可读性

4. DIO通道配置定义了可用的通道：

   • DioChannelId：通道标识符
   • DioChannelSymbolicName：通道的符号名称
   • DioPortId：通道所属的端口
   • DioChannelIndex：通道在所属端口中的位置

5. DIO通道组配置定义了通道组：

   • DioChannelGroupSymbolicName：通道组的符号名称
   • DioPortId：通道组所属的端口
   • DioChannelGroupOffset：通道组在端口中的起始位置
   • DioChannelGroupMask：表示组内通道的位掩码

这些配置参数使得DIO驱动可以准确地识别和操作底层硬件资源，同时提供了符号化的访问方式，提高了代码的可读性和可维护性。

5.2 配置选项

DIO驱动提供了几个关键的配置选项，用于启用或禁用特定功能：

1. DioDevErrorDetect：

   • 启用时，驱动会检测并报告开发错误
   • 禁用时，跳过错误检测，提高性能
   • 建议在开发阶段启用，生产环境禁用

2. DioVersionInfoApi：

   • 启用时，提供Dio_GetVersionInfo函数
   • 禁用时，该函数不可用
   • 影响代码大小

3. DioFlipChannelApi：

   • 启用时，提供Dio_FlipChannel函数
   • 禁用时，该函数不可用

4. DioMaskedWritePortApi：

   • 启用时，提供Dio_MaskedWritePort函数
   • 禁用时，该函数不可用

这些配置选项使得DIO驱动可以根据项目需求进行裁剪，移除不需要的功能，减小代码大小，提高执行效率。

5.3 配置生成

DIO驱动的配置通常由AUTOSAR配置工具生成，生成的配置文件包括：

1. Dio_Cfg.h：

   • 包含预编译配置
   • 定义符号常量和配置选项
   • 声明外部配置引用

2. Dio_PBcfg.c：

   • 包含链接时配置
   • 实例化配置结构
   • 定义通道、端口、通道组的具体配置

AUTOSAR支持三种配置变体：

• 预编译时配置(Pre-Compile)：所有配置在编译时确定
• 链接时配置(Link-Time)：配置在链接时确定
• 后期可变配置(Post-Build)：配置在启动时加载

DIO驱动需要在编译前确定使用的配置变体类型，这通常通过预处理器宏来控制。

---

6. DIO驱动的状态管理

6.1 状态转换

DIO驱动相比其他AUTOSAR驱动具有更简单的状态管理。以下状态图展示了DIO驱动的状态转换：

从上图可以看出，DIO驱动只有两个主要状态：

1. 未初始化状态：

   • 系统启动后DIO驱动的初始状态
   • 此时尚未配置I/O引脚，DIO驱动不可用
   • 通过PORT驱动的初始化(Port_Init)转入运行状态

2. 运行中状态：

   • PORT驱动完成对I/O引脚的配置后，DIO驱动进入此状态
   • 此状态下DIO驱动可以处理各种请求
   • 包括通道操作、端口操作、通道组操作和版本信息查询

与其他AUTOSAR驱动不同，DIO驱动没有专用的初始化函数，也没有复杂的内部状态机。一旦PORT驱动完成初始化，DIO驱动就可以使用，所有操作都是同步完成的，无需维护复杂的状态转换。

6.2 特殊考虑事项

使用DIO驱动时，有几个特殊情况需要考虑：

1. 引脚方向与读写操作：

   • DIO驱动允许读写任何通道，无论其配置为输入还是输出
   • 写入输入通道：值写入输出寄存器，但不会出现在物理引脚上
   • 读取输出通道：如果硬件支持，读取实际引脚电平；否则，读取输出寄存器值

2. 原子性操作：

   • DIO驱动确保所有可重入函数的访问操作是原子的
   • 这避免了在并发访问时可能出现的数据完整性问题
   • 特别是当多个任务访问同一端口的不同引脚时

3. 无缓冲操作：

   • 所有DIO操作都是无缓冲的，直接访问硬件寄存器
   • 这意味着每次调用API都会导致实际的硬件访问
   • 没有延迟更新或批量更新机制

这些特性使得DIO驱动在实时系统中特别适用，因为它提供了可预测的、确定性的操作时间。

---

7. 总结

AUTOSAR DIO驱动是微控制器抽象层的一个关键组件，提供了对数字I/O引脚的标准化访问接口。通过本文的分析，我们可以得出以下结论：

1. 架构特点：

   • 位于AUTOSAR分层架构的微控制器抽象层
   • 与PORT驱动协同工作，负责I/O引脚的访问操作
   • 无需独立初始化，依赖PORT驱动的配置

2. 功能优势：

   • 提供对通道、端口和通道组的标准化访问
   • 支持同步、无缓冲的硬件访问
   • 操作简单直接，适合实时系统
   • 可配置的错误检测机制

3. 配置灵活性：

   • 支持多种配置变体
   • 可裁剪的功能集
   • 符号化的资源引用，提高代码可读性

4. 使用场景：

   • 控制LED、开关、继电器等数字输出设备
   • 读取按键、开关、传感器等数字输入
   • 实现简单的通信协议，如SPI、I2C软件模拟
   • 硬件调试和状态监控

DIO驱动的设计充分体现了AUTOSAR的设计理念：标准化、模块化和可配置性。它为上层软件提供了一个抽象的、与硬件无关的接口，使得应用软件可以在不同的ECU硬件平台上无缝移植。

在实际应用中，DIO驱动通常与其他MCAL驱动协同工作，如PORT驱动负责引脚配置，DIO驱动负责引脚读写，它们共同构成了AUTOSAR基础软件的重要部分，为上层应用提供了可靠的硬件抽象服务。
