Compose原理 - 整体架构与主流程

一、整体架构

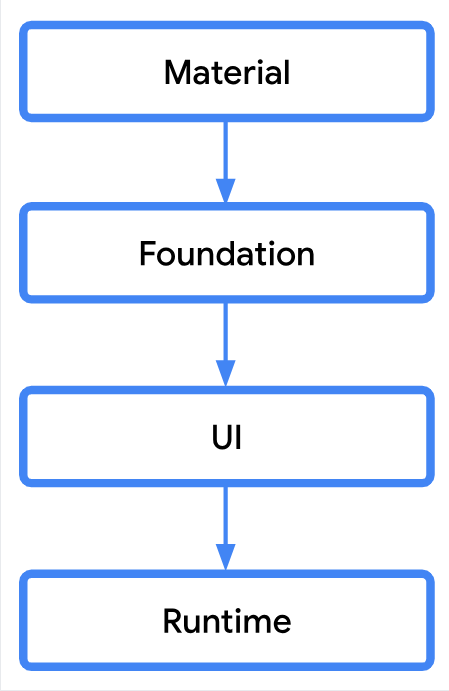

在官方文档中（Jetpack Compose 架构层  |  Android Developers），对Compose的分层有所阐述：

其中

Runtime：提供Compose的基础运行能力，包括State、Side-effects、CompositionLocal、Composition等等相关API。

UI：涉及到绘制的部分，主要是LayoutNode，Modifiler相关。

Foundation：提供Column、Row等“设计系统无关”的组件

Matieria：提供Material Design相关能力，比如主题、Color、Style等。

其中，Runtime的主要包含Composition的Composition, Recomposer, ComposeNode, 和RecomposeScope等主要组件。除此之外，还有State相关的Snapshot的部分。这些是Compose得以实现的核心。本文主要阐述的也就是这部分的架构。

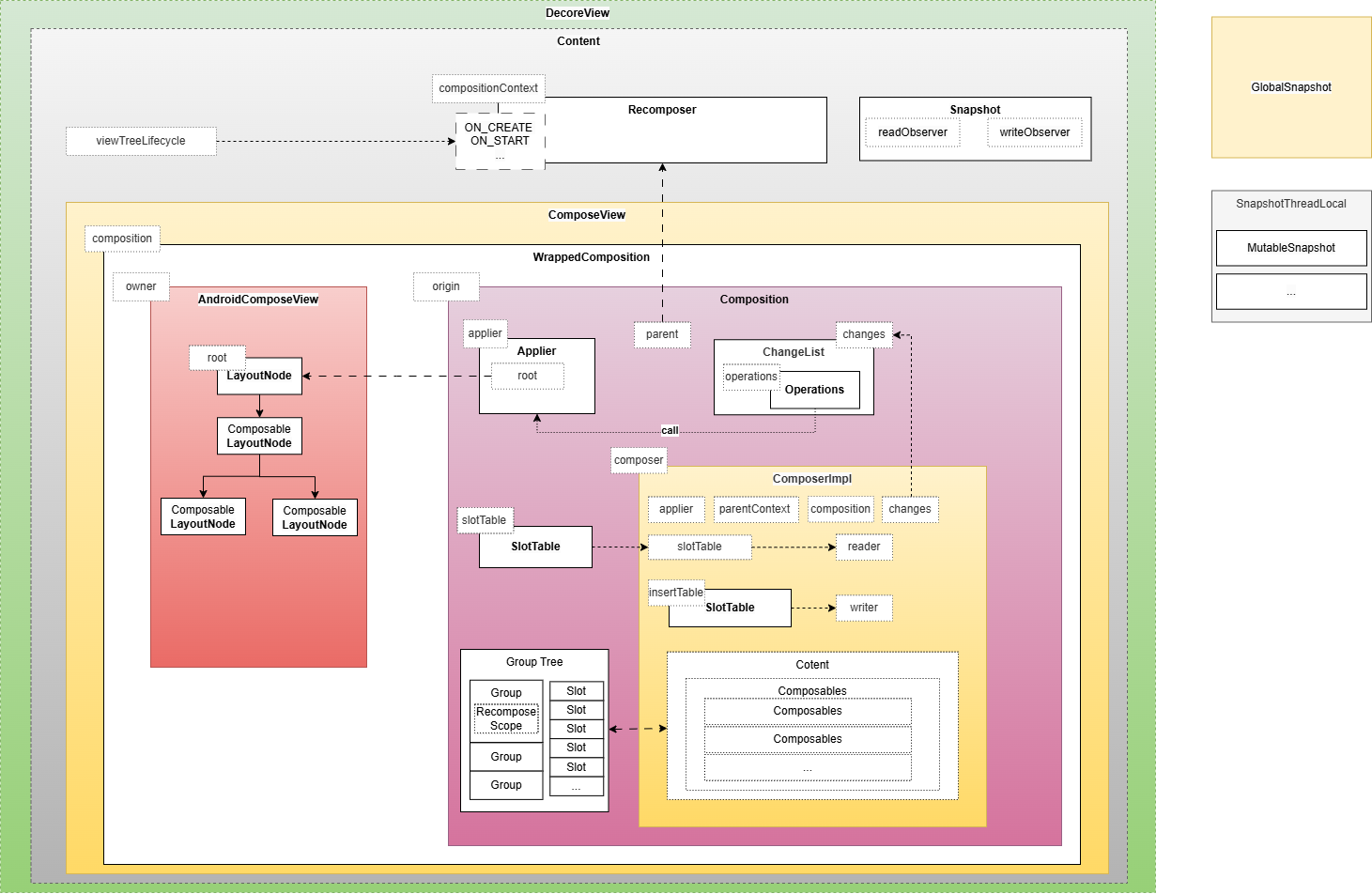

Compose源码架构：

Jatpack Compose是以工具包的形式集成在Android的绘制体系中的。所以其本质上，是嵌入到了DecorView的Content中。换言之，Compose所组织的内容最终绘制在了ComposeView，再将ComposeView添加到DecorView中。如此Compose便集成到了Android的View体系。

在上图中，有几个重要的类：

Composition：可视为Composer的容器，主要负责与外部其他角色进行对接。内部包含了一个Composer。如上图，一般情况下，一个DecorView中包含一个Composition，即一个Activity对应一个Composition。如果使用了TabRow、BoxWithConstraints等组件，其内部会调用SubcomposeLayout，从而会创建多个子Composition实例。

Composer：代表一个Compose树，会内部对树的构建、重组等做一个整体的调度和管理

SlotTable：可以理解为实现Compose树的具体数据结构。其内部主要有两个数组成员：IntArray类型的groups和Array类型的slots。其中groups用来记录一个group的基本信息和其parent group，从而可以构建一个group树。而slots用来存储每个group内的具体数据。而对于这两个数组成员的具体操作，是通过Gap Buffer的方式进行处理的，这是一种在数据插入过程中移动Gap区域，而不是数组元素的方式来达到数据更新的目的。在Gap区域不移动的情况下，仅仅通过几个指针的操作来快速访问数据，由于Compose树的整体结构相对是稳定的，Gap的移动频率相对较少，因此大部分对数组的访问能达到O(1)的时间复杂度。从架构图看到，实际上每个Composition包含了两个SlotTable，一个用于写入，一个用于读取，在写入后通过同步机制将数据同步到用于写入的SlotTable中。读写的隔离有助于频繁写操作的过程中提高性能。

Group：SlotTable内的数据结构，通过内部的parent属性记录其父Group，从而整体上可以构建为一个树形结构。可以简单理解为，一个Composable（一个自定义或内置Composable函数）对应一个Group。不同类型的Composable对应不同的Group类型。因此一个Compose树，实际上就是Group树。

Recomposer：用于触发和管理Compose树的组建和重组。在Recomposer内部有一个while循环，由当前DecorView的viewTreeLifecycle的ON_CREATE时启动，随后如果有compositon被标记需要重组，则会进行重组流程，否则会挂起等待。

Snapshot：快照系统，用于对State值的版本进行管理。Snapshot的思想类似Git等版本管理系统，即，父分支快照基于自身拉出一个子分支快照，子快照只可以看到到自身快照内的State值的变更，对其他分支中相同State的变更不可见。子快照可以通过apply接口将自身变更合入到父分支快照。换言之，父快照的值对子快照是可见的，子快照对父快照是不可见的，一直到子快照apply()。每次重组都会创建一个快照，重组结束后会apply该快照到父快照，同时，快照也是ThreadLocal的，即是线程隔离的。这样，每次重组时所访问的State值的版本都是相互隔离的互不影响，在重组完成后再去merge。

RecomposeScope：Compose数在SlotTable中通过group来表达，但并非所有的group都是可重组的，group有很多类型。为了对可重组的group的范围进行标记圈定，在创建可重组group时会创建对应的RecomposeScope，并保存起来。当state变更导致重组时，会通过当前state对应的scope找到要重组的范围，进行重组。

Applier：SlotTable存储的只是存储了Compose树的结构信息以及树组合过程中涉及到的remember、state等数据信息，而具体的绘制是由LayoutNode树来负责的。Applier就是作为Compose树与LayoutNode之间的桥梁。当初次组件或者后续重组完成之后，会通过Applier通知到LayoutNode。随后LayoutNode根据提供的信息对发生了变化的Composable（保存在changes中）进行绘制。

ChangeList：Composition中changes变量所对应的具体类型。ChangeList存储Composable的具体变化，这些变化会通过Applier最终体现为LayoutNode树的变更。

LayoutNode：Composable在绘制层面的结构体。Compose树最终会转化为LayoutNode树，measure、draw都是在LayoutNode上进行的。

二、Compose运行流程

将Compose运行流程概述为：初始化、Composition（组合/重组并收集变更信息）、Applier（应用变更信息）、LayoutNode测量绘制

1. 初始化

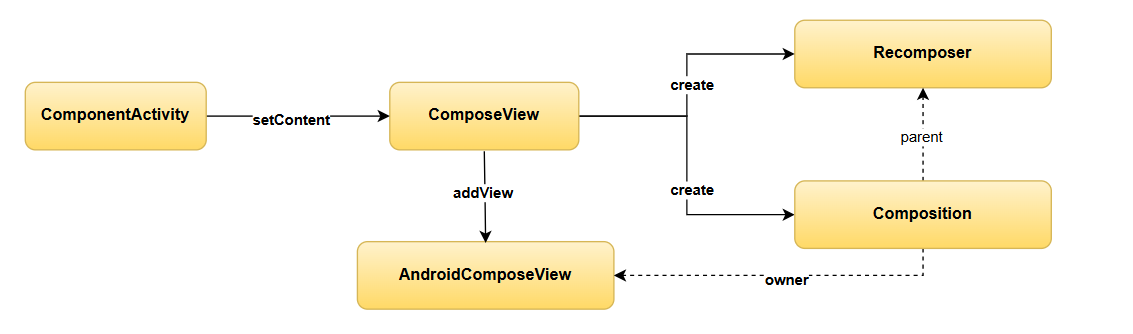

Compose Runtime库中的ComponentActivity，提供了setContent扩展方法，用来支将ComposeView嵌入到Android固有的View体系中。ComposeView首先创建AndroidComposeView，并将AndroidComposeView通过addView加入到Android View树。Compose的设计是跨平台的，AndroidComposeView是针对Android平台的一些具体实现，Compose绘制的结果最终将体现在AndroidComposeView上，而AndroidComposeView的onMeasure和onLayout、dispatchDraw等也最终会传递给Compose体系中的LayoutNode，如此构成了Compose与Android固有View体系的结合。

ComposeView中，同时也会对Recomposer和Composition进行初始化。Recomposer用来重组管理，Composition代表Compose的组合树的容器。

2. Composition（“组合/重组“并变更信息）

2.1 首次组合

在上一步的setConent过程中，会调用Recomposer的composeInitial，开始对Compose树的初始组合，也就是构建Compose树的过程。

composing是Recomposer的重要方法，每次组合/重组的都会调用，可视为真正组合/重组的起点。本节中为了叙述方便，“组合”和“重组”统一表述为重组。在composing开始重组时，会首先通过Snapshot创建一个快照副本，后续本次重组所读写的State，都是在这个快照范围内进行的，不会影响其他快照。当然，其他快照也不会影响本次重组的快照，这样每次重组所使用的数据都是相互隔离的。

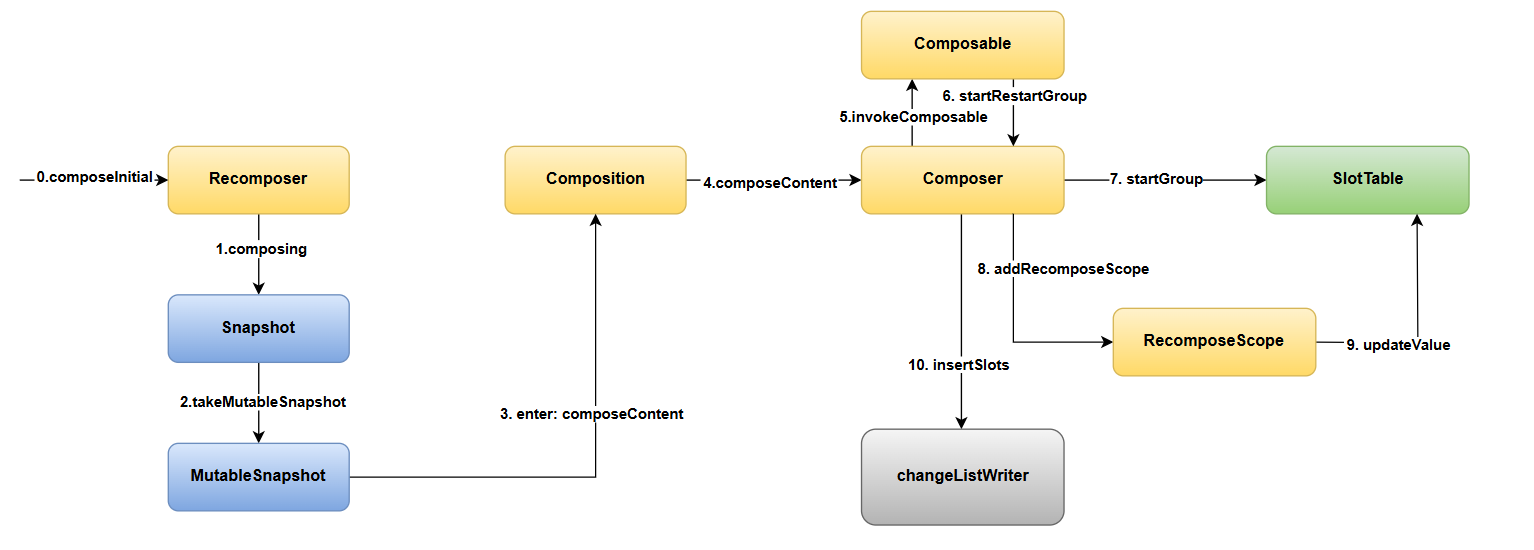

创建快照后，会开始调用Composition进行重组流程。每个Composition内有一个Composer类，执行具体重组动作。我们把所有@Composable修饰的自定义函数称作Composable，setContent中的content lambda也是一个Composable。在Composer中通过invokeComposable开始执行content lambda，由此开始一系列的Composable递归调用构建Compose树。我们以其中一个Composable为例，每个Composable执行过程中，会通过startXXXGroup在SlotTable中构建一个Group，这个Group将被保存在SlotTable的groups数组中。Group在不断创建过程中与Composable函数一样保持的对应的嵌入关系，也就是父子关系。后续会将Composable内相应的数据（Group本身数据，函数参数、remember、state值等）保存在这个Group对应的Slots数组内。

在创建完Group后，会通过addRecomposeScope创建一个RecomposeScope，这个RecomposeScope代表了本Group内state变更时所对应的变化范围。随后，这个scope本身也会作为对应Group的数据通过updateValue存到SlotTable的slots数据里。

以上完成后，会将scope通过insertSlots将其保存在changeListWriter中，通过scope可以找到对应的Group及其数据。所以本过程可以理解为将新建/变更的group暂存在changeListWriter中。

到此，通过Composable不断的递归调用，整个Compose树构建完毕，实际上就是StlotTable的Group树构建完毕。并且构建过程中的group信息（全量）本暂存changeListWriter，等待进行具体测量、布局和绘制。

2.2 重组

Compose的特点之一就是响应式编程，数据的变化驱动页面变化，这个过程称为重组。最长见的重组便是Composable内读取的state的值变更时导致的重组。过程如下：

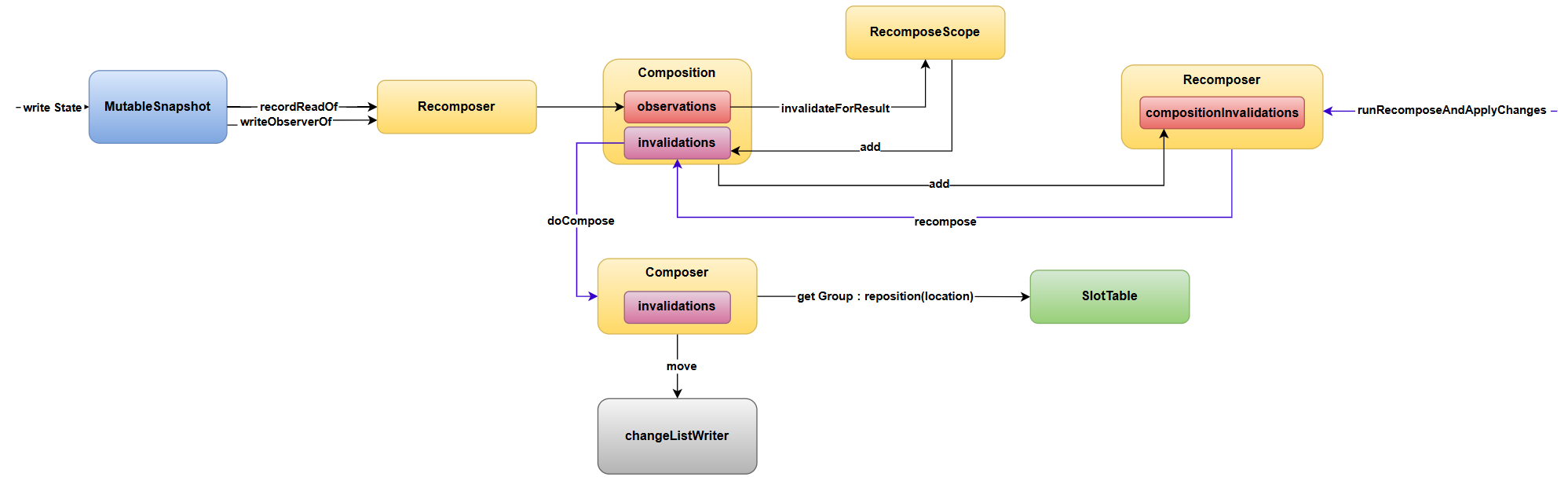

在Recomposer每次重组时创建Snapshot时，会注册该Snapshot的read/wri

te监听。在重组过程中，如果遇到某个Composable读取了某个State，就会把该State存储到Composable对应的RecomposerScope内，并将该scope与state的对应关系存储在observations中。当对State进行write写入时， Recomposer会通过Snapshot的writeObserver监听到写入动作，并且通知Composition，Composition通过遍历observations取出state对应的scope，然后将其加入到invalidations缓存，随后也会将本composition作为invalid加入到Recomposer的compositionInvalidations缓存。

另一方面，Recomposer本身通过WindowRecomposer将自身与onCreate声明周期绑定，在onCreate时会运行runRecomposeAndApplyChanges函数，内部有一个while循环，运行频率会和vsync对齐。平时挂起，只要compositionInvalidations有了变更，就会开始运行。其运行过程为，将compositionInvalidations内的compostion取出， 调用其recompose函数。recompose内会将之前的invalidations内的scope取出，找到其对应的Group，调用Composer的doCompose对其进行变更。

state值的变更可能导致Composable位置移动，删除、插入等，这些都转化SlotTable对为Group的操作。在更新完SlotTable后，将Group的变更信息保存在changeListWriter。

从上面过程可以看出，state的变化并不会同步导致compose树立即更新，而是先存在

invalidations内，等待下一vsync信号时在处理。

3. Applier（应用变更信息）

现在，无论初始组合还是重组，最终的变更信息都会保存到changeListWriter。我们来看changeListWriter如何最终被转变为具体的页面变更。

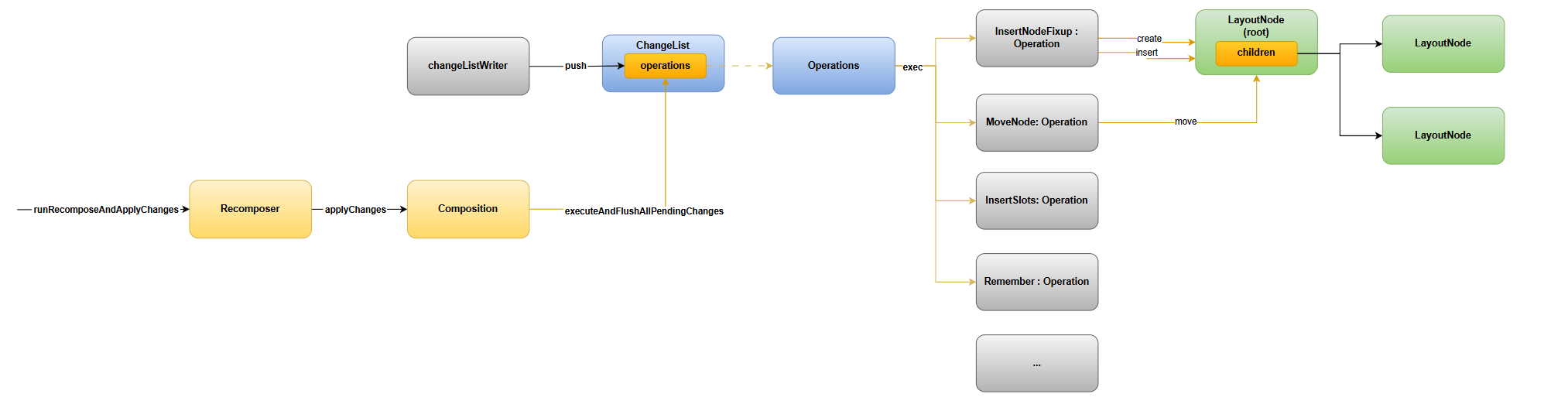

在重组过程中每一个对Group的操作，最后会转变成一条指令通知给changeListWriter，比如新建一个Group，会调用changeListWriter的insertSlots函数，insertSlots会向ChangeList去push一条指令。这条指令保存在ChangeList的options中。Recomposer的runRecomposeAndApplyChanges在后续会调用composition.applyChanges，随后取出options的指令，进行执行。

在具体执行时，每种指令都具体转化为Options类的一个具体子类。例如创建一个Node Group的insertSlots，会由InsertNodeFixup来执行，随后通知作为root的LayoutNode，进行创建group对应的LayoutNode并加入其LayoutNode树的对应位置。

每种对Group的新建、移动、删除等操作，最后都变成了对响应layoutNode的新建、移动、删除操作。

4. LayoutNode测量、布局和绘制

LayoutNode结构变更完了，随后需要将其绘制出来。整个过程也主要分为Measure、Layout和Draw。MeasureAndLayoutDelegate是LayoutNode的测量代理类，执行其测量的具体方法。每次LayoutNode树变更时，会将变更的layoutNode存储在MeasureAndLayoutDelegate的relayoutNodes里。然后会通过传统的方式通知AndroidComposeView invalid，此时onMeasure会被回调。随后onMeasure会调用measureAndLayout取出MeasureAndLayoutDelegate的relayoutNodes缓存，然后进行从下到上的重新测量工作。Layout的过程也类似。

待测量布局完毕，AndroidComposeView的dispatchDraw被系统调用，此时，通过构建或更新LayoutNode对应的layer，并将其绘制在封装了Canvas的AndroidCanvas上。从而完成了绘制工作。

此处可见，绘制过程只对有变更的LayoutNode进行绘制，由此之前的重组的差量变更过程才有意义。

至此，Compose从初始化、重组到最终绘制的流程大致描述完毕。
