Linux环境搭建MCU开发环境

news 来源：原创 2025/6/2 18:06:57

操作系统版本： ubuntu 22.04

文本编辑器：    vscode

开发板：           stm32f103c8t6

调试器：           st-link

前言

步骤一： 安装交叉编译工具链

步骤二： 创建工程目录结构

步骤三： 调试器驱动安装

步骤四： 烧录工具安装

步骤五： 调试环境搭建

一  交叉编译工具链

交叉编译工具链是用于在一种计算机平台（x86架构）上编译生成另一种平台（ARM架构）可执行代码的开发工具集合，包含交叉编译器（arm-none-eabi-gcc）、交叉链接器（arm-none-eabi-ld)、交叉调试器（arm-none-eabi-gdb)、标准库（newlib 标准库）等组件；

交叉编译工具链命名规则

arch [-vendor] [-os] [-eabi/gnueabi/gnueabihf] [-gcc/g++]

arch: 目标架构,常见架构: ARM架构(arm/aarch64) RISC-V架构

vendor: 工具链提供商,当工具链不依赖特定芯片厂商，采用 none 代替

OS: 用于明确目标设备的操作环境，当os字段值为 none 时，表示目标设备无操作系统（裸机），当os字段值为 linux 时，表示目标设备运行Linux操作系统；

注意：

  • 实时操作系统的运行环境仍被视为 裸机 ，因为其内核不提供传统 OS 的系统调用和复杂功能；
  • 同时没有 vendor 与 os，采用一个none代替;

eabi/gnueabi/gnueabihf(Embedded Application Binary Interface):

EABI规定

  • 函数调用约定（如寄存器使用、参数传递顺序）
  • 栈帧布局和内存管理规则
  • 数据类型对齐方式（如结构体成员的内存布局）
  • 浮点运算处理方式（硬件 FPU 或软件模拟）

注意：

  • 如果芯片支持硬件浮点，需选择带hf（硬浮点）后缀的工具链，如 arm-none-linux-gnueabihf-gcc，无硬件浮点则使用软浮点（-gnueabi）
  • eabi 通常与 none 结合使用（如 arm-none-eabi），表示裸机程序的二进制接口规范
  • gnueabi 或 gnueabihf：通常与与linux 结合（如 arm-none-linux-gnueabihf），表示Linux应用的二进制接口（支持硬浮点）

二 安装交叉编译工具链

STM32F103C8T6为ARM cortex-m3内核（基于ARMV7-M架构),32位架构,目标开发板需要运行裸机程序,因此选择交叉编译工具链为 arm-none-eabi-gcc

uname -a # 用于获取系统的内核相关信息包括内核名称，主机名，硬件架构
lsb_release -a #用于查询发行版的用户层面信息包括系统名称、版本号等

官网地址： Downloads | GNU Arm Embedded Toolchain Downloads – Arm Developer

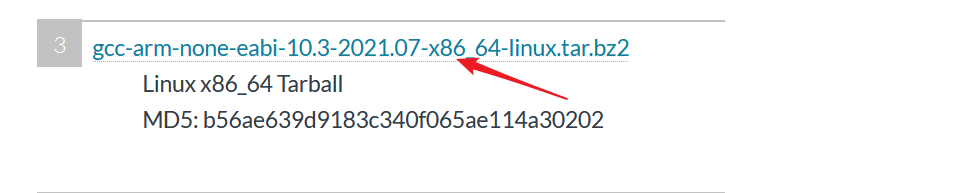

 步骤一：将arm-none-eabi-gcc指定版本下载到本地

步骤二：将本地交叉编译工具包上传到ubuntu中自定义文件夹并解压

语法格式:     scp [选项] <源路径> <目标路径>
使用前提:     linux开启SSH服务，Windows使用PowerShell
示例:         scp C:\文件路径\文件.txt 用户名@ip地址:/home/用户名/目标路径

 本文采用scp指令上传压缩包，等待上传完成

 scp C:\Users\Admin\Downloads\gcc-arm-none-eabi-10.3.tar.bz2 shuju@123.249.39.44:/home/shuju/ToolChain

xshell环境中进入到ToolChain目录下，创建arm-none-eabi-gcc目录，将压缩包剪切到该目录下，进入该目录解压压缩包

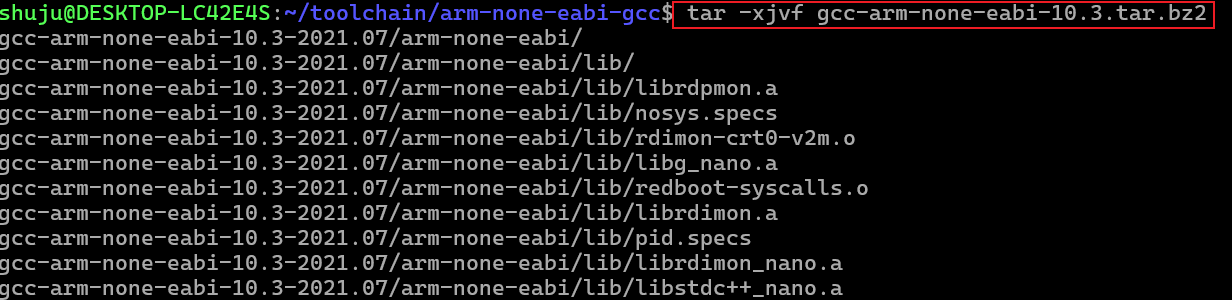

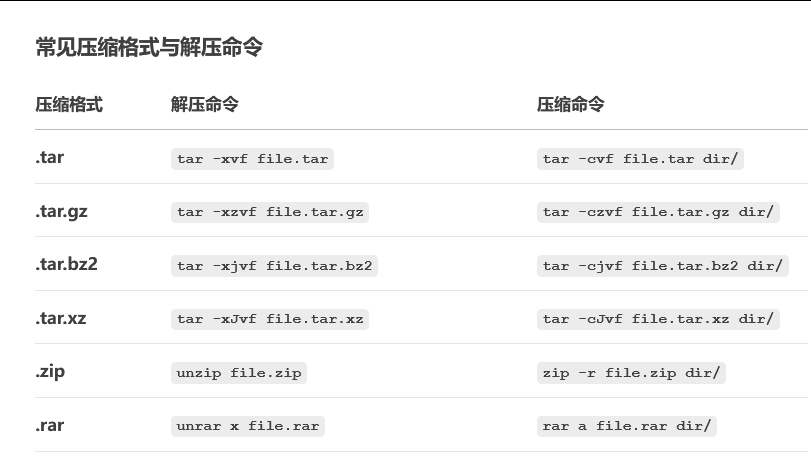

tar -xjvf gcc-arm-none-eabi-10.3.tar.bz2

步骤三：安装arm-none-eabi-gcc

 安装环境依赖包，依赖包指软件运行所必需的其他软件组件，它们提供基础功能（如系统调用接口、库函数、编译工具等），确保主程序能正常编译和执行；

使用 arm-none-eabi-gcc 编译代码时：

1. 编译阶段：依赖包提供基础库（如 libc、libm）和头文件（如 stdio.h）；

2. 链接阶段：依赖包中的 binutils（如 ld、objcopy）负责生成可执行文件；

3. 调试阶段：gdb-multiarch（依赖包的一部分）用于调试 ARM 程序；

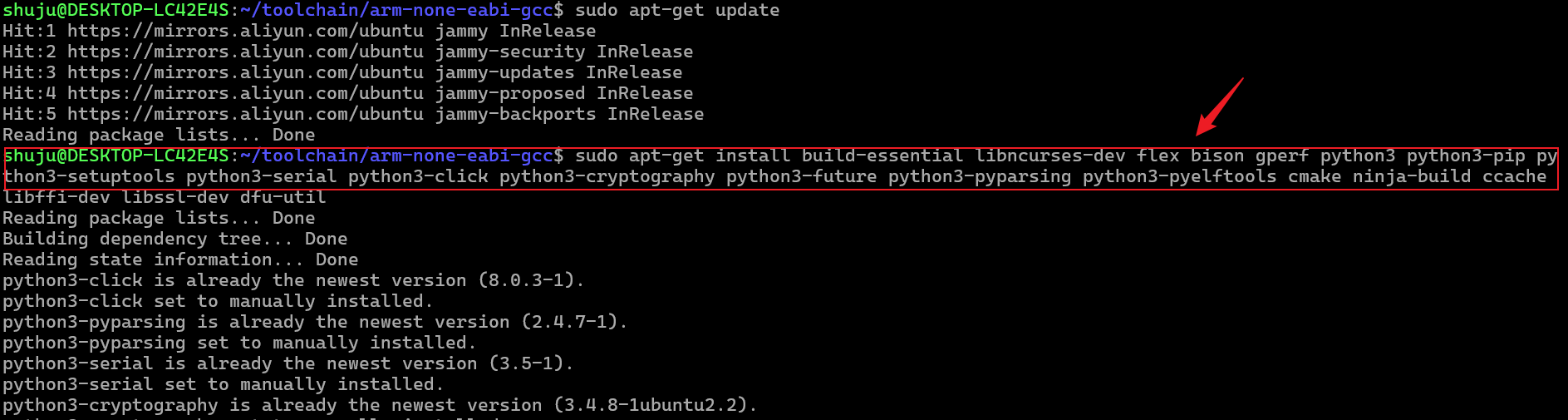

sudo apt-get update
sudo apt-get install build-essential libncurses-dev flex bison gperf python3 python3-pip python3-setuptools python3-serial python3-click python3-cryptography python3-future python3-pyparsing python3-pyelftools cmake ninja-build ccache libffi-dev libssl-dev dfu-util

首先查找到交叉编译工具链的可执行路径，然后进行系统级配置

创建全局配置文件

# 创建系统级配置文件（需要管理员权限）

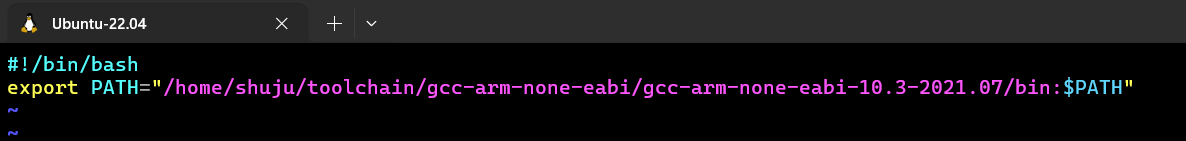

sudo vim /etc/profile.d/arm_toolchain.sh# 在文件中添加以下内容（替换 /home/shuju/toolchain/gcc-arm-none-eabi/gcc-arm-none-eabi-10.3-2021.07/bin 为你的实际路径）export PATH="/home/shuju/toolchain/gcc-arm-none-eabi/gcc-arm-none-eabi-10.3-2021.07/bin
:$PATH"

修改文件权限

sudo chmod +x /etc/profile.d/arm_toolchain.sh
创建符号链接到系统目录
# 创建工具链目录的符号链接(注意替换为bin文件的上层路径)
sudo ln -s /home/shuju/toolchain/gcc-arm-none-eabi/gcc-arm-none-eabi-10.3-2021.07 /usr/local/arm-toolchain# 将工具链 bin 目录链接到系统路径
sudo ln -s /usr/local/arm-toolchain/bin/* /usr/local/bin/

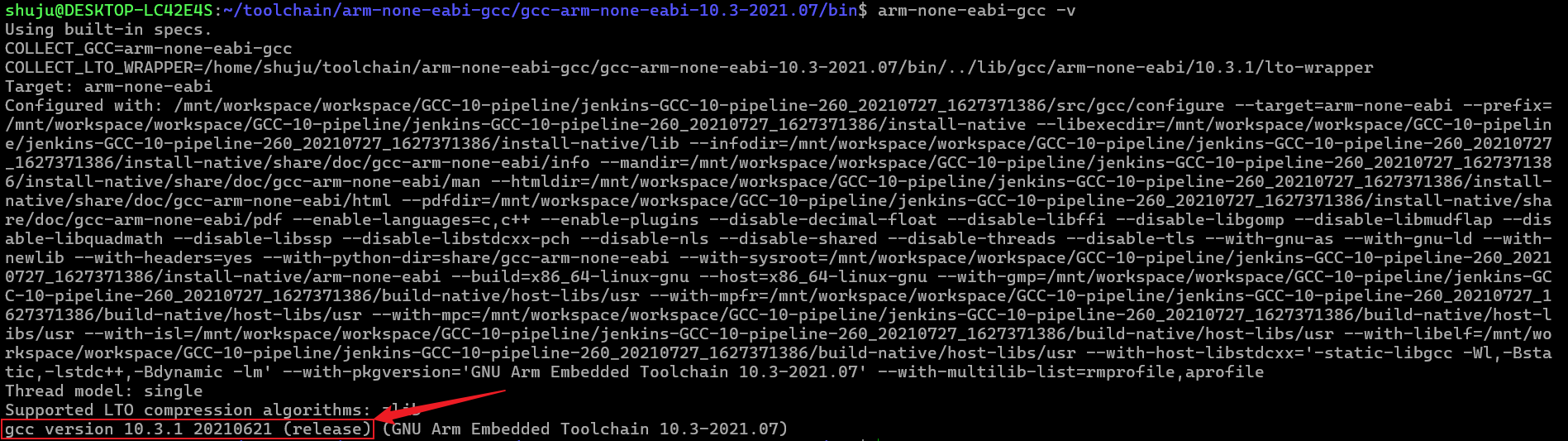

最后检查交叉编译器是否安装成功

arm-none-eabi-gcc -v  #判断安装是否成功

三 创建工程目录结构

  • ST官网获取标准外设库

官网地址：https://www.st.com.cn/zh/embedded-software/stsw-stm32054.html

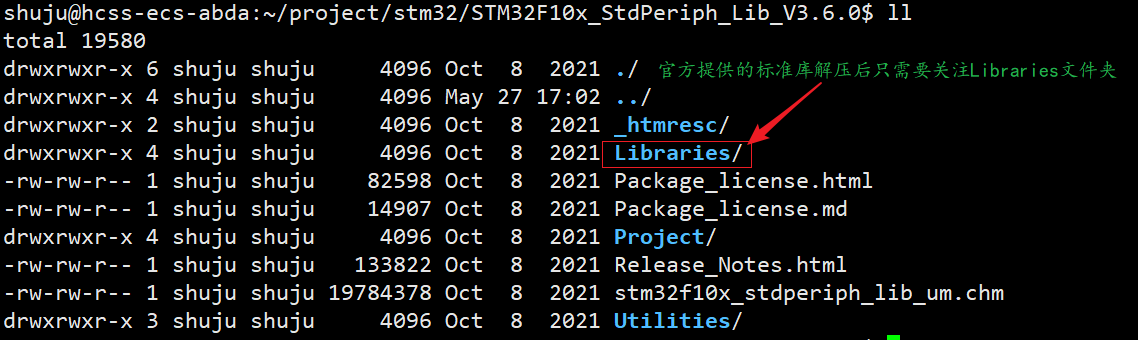

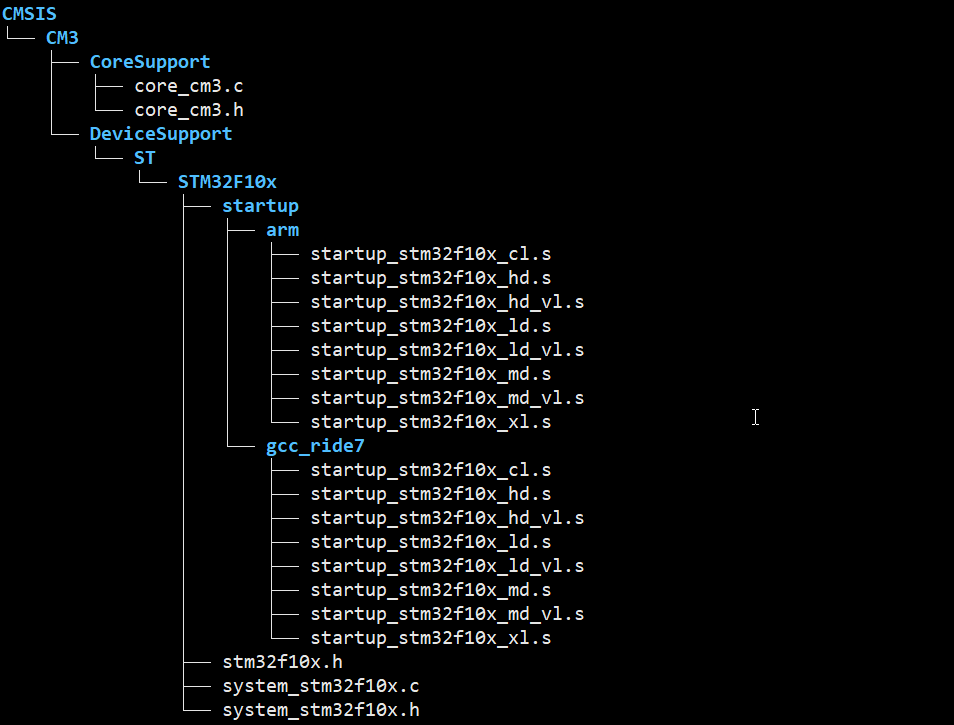

标准库目录结构介绍

进入到Libraries文件夹中，只有CMSIS文件夹与STM32F10x_StdPeriph_Driver，CMSIS(Cortex-M系列微控制器的软件接口标准)目录组织结构如下：

core_cm3.h文件：Cortex-M3处理器核心寄存器定义，提供NVIC、SysTick等内核功能；

stm32f10x.h文件：提供STM32外设寄存器基础定义，封装寄存器结构体，方便底层操作；system_stm32f10x.h文件：配置系统时钟和PLL，设置系统时钟频率；

arm目录：存放keil专用的启动文件；

gcc_ride7目录：存放 GCC 专用的启动文件;

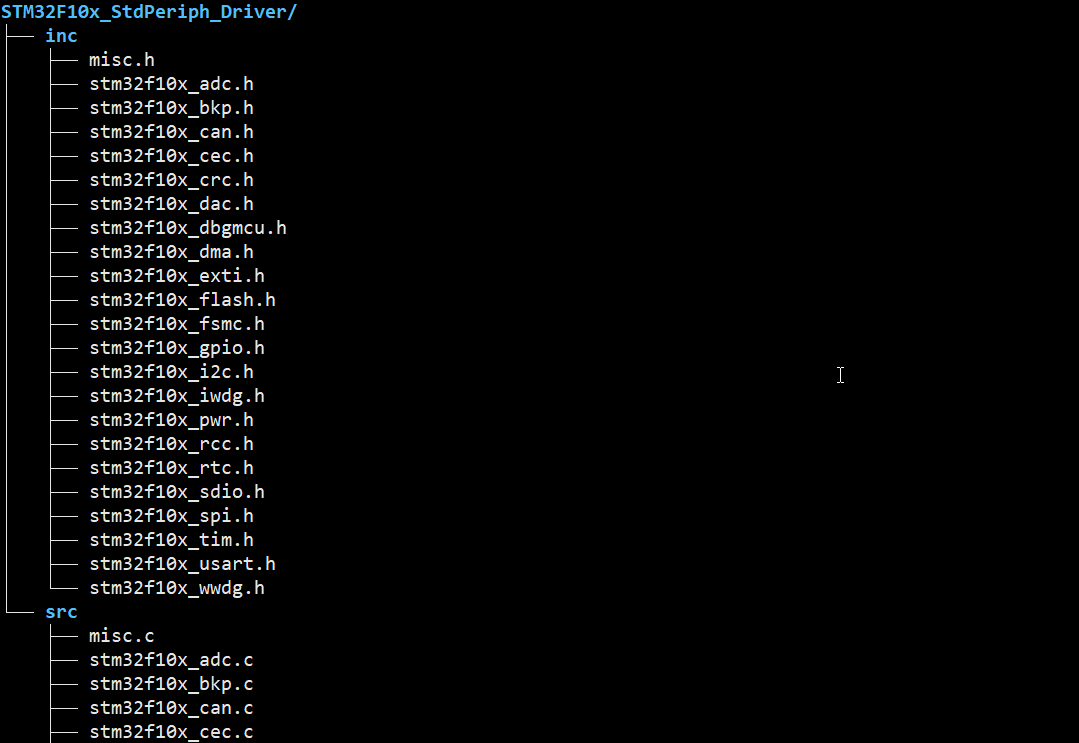

STM32F10x_StdPeriph_Driver(外设驱动标准库文件)目录组织结构如下：

misc.c stm32f10x_xxx.c/misc.h stm32f10x_xxx.h文件：提供常用外设的接口，封装了GPIO、USART、RCC、TIM、SPI、I2C、DMA等常用外设的函数库；

开发STM32项目，必须包含以下文件:

  • 启动文件，启动文件的作用为MCU复位后执行的汇编启动代码，负责初始化堆栈指针，程序计数器，异常向量表等等，由于采用gcc编译程序，开发板为stm32f103c8t6，因此选择启动文件为startup_stm32f10x_md.s；
  • 内核文件 （core_cm3.h/core_cm3.c)
  • 芯片头文件 （stm32f10x.h）
  • 系统初始化文件（system_stm32f10x.c/system_stm32f10x.h）
  • 外设驱动标准库文件 （STM32F10x_StdPeriph_Driver目录下所有文件）
  • 外设配置头文件（用户自定义创建）选择启用哪些外设驱动模块并配置库的参数选项，标准库的stm32f10x.h文件默认会包含stm32f10x_conf.h，如果此文件不存在会导致编译错误；
  • 链接脚本，链接脚本用于设置程序的入口点并且决定了编译器生成的可执行文件（ELF/HEX/BIN）在芯片中的内存布局，但STM32F1 标准库中，官方并未直接提供预配置的 GCC 链接脚本；
  • Makefile 自动化编译整个工程

外设配置文件（stm32f10x_conf.h)

#ifndef __STM32F10x_CONF_H
#define __STM32F10x_CONF_H//启用需要的外设库头文件，未启用的库就注释掉
#include "stm32f10x_rcc.h"
#include "stm32f10x_gpio.h"//启用断言
#define assert_param(expr) ((void)0)#endif

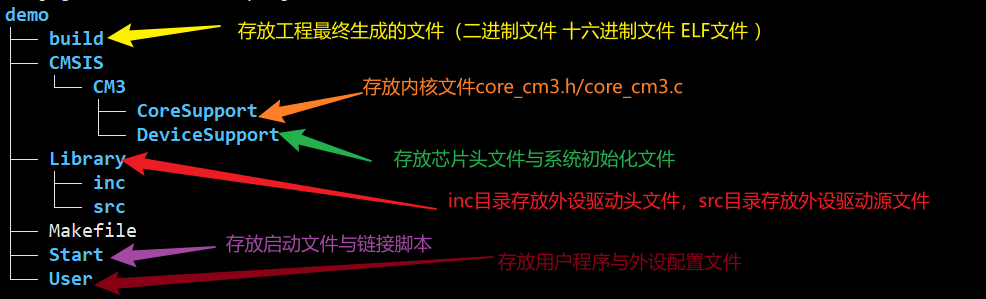

mcu工程结构配置如下：

链接脚本STM32F103C8T6_FLASH.ld文件

/* 定义芯片内存区域 */
MEMORY
{FLASH (rx)  : ORIGIN = 0x08000000, LENGTH = 64K   /* Flash 起始地址与大小 */RAM  (xrw)  : ORIGIN = 0x20000000, LENGTH = 20K   /* RAM 起始地址与大小 */
}/* 定义堆栈空间 */
_Min_Heap_Size = 0x200;   /* 最小堆大小（根据需要调整） */
_Min_Stack_Size = 0x400;  /* 最小栈大小（根据需要调整） *//* 定义关键符号地址 */
_estack = ORIGIN(RAM) + LENGTH(RAM);  /* 栈顶地址（RAM末尾） *//* 段分配 */
SECTIONS
{/* 中断向量表必须放在 Flash 起始地址 */.isr_vector :{. = ALIGN(4);KEEP(*(.isr_vector))  /* 保留中断向量表 */. = ALIGN(4);} >FLASH/* 代码段（.text）和只读数据（.rodata） */.text :{. = ALIGN(4);*(.text)           /* 代码 */*(.text*)          /* 其他代码（如内联函数） */*(.glue_7)         /* ARM/Thumb 胶水代码 */*(.glue_7t)        /* Thumb-2 胶水代码 */*(.eh_frame)/* 只读数据（常量、字符串等） */*(.rodata)*(.rodata*). = ALIGN(4);} >FLASH/* 初始化数据（.data）：在 Flash 中存储初始值，运行时复制到 RAM */_sidata = .;  /* .data 初始值的 Flash 地址 */.data : AT ( _sidata ){. = ALIGN(4);_sdata = .;  /* .data 的 RAM 起始地址 */*(.data)*(.data*). = ALIGN(4);_edata = .;  /* .data 的 RAM 结束地址 */} >RAM/* 未初始化数据（.bss）：运行时清零 */.bss :{. = ALIGN(4);_sbss = .;  /* .bss 的起始地址 */*(.bss)*(.bss*)*(COMMON)    /* 公共符号 */. = ALIGN(4);_ebss = .;  /* .bss 的结束地址 */} >RAM/* 用户堆栈空间 */._user_heap_stack :{. = ALIGN(8);PROVIDE ( end = . );PROVIDE ( _end = . );. = . + _Min_Heap_Size;. = . + _Min_Stack_Size;. = ALIGN(8);} >RAM/* 移除调试信息（可选） *//DISCARD/ :{libc.a ( * )libm.a ( * )libgcc.a ( * )*(.init)*(.fini)}
}

Makefile文件编写如下：

# 工具链配置
CC = arm-none-eabi-gcc
AS = arm-none-eabi-gcc -x assembler-with-cpp
OBJCOPY = arm-none-eabi-objcopy
SIZE = arm-none-eabi-size# 目标名称和构建目录
TARGET = main
BUILD_DIR = build# MCU配置
MCU = -mcpu=cortex-m3 -mthumb
DEFS = -DSTM32F10X_MD -DUSE_STDPERIPH_DRIVER# 头文件路径（已包含 User/ 目录）
INC_DIRS = -I. \-IUser \-ICMSIS/CM3/CoreSupport \-ICMSIS/CM3/DeviceSupport \-ILibrary/inc# 编译选项
CFLAGS = $(MCU) $(DEFS) -O0 -g3 -Wall -fdata-sections -ffunction-sections $(INC_DIRS)
ASFLAGS = $(MCU) $(DEFS) $(INC_DIRS)
LDFLAGS = $(MCU) -TStart/STM32F103C8T6_FLASH.ld \-Wl,--gc-sections -specs=nosys.specs -Wl,-Map=$(BUILD_DIR)/$(TARGET).map# 源文件列表
SRCS = \User/main.c \Start/startup_stm32f10x_md.s \CMSIS/CM3/DeviceSupport/system_stm32f10x.c \$(wildcard Library/src/*.c)# 生成目标文件列表
OBJS = $(addprefix $(BUILD_DIR)/,$(notdir $(SRCS:.c=.o)))
OBJS := $(OBJS:.s=.o)# 默认目标（添加 .o 文件清理步骤）
all: $(BUILD_DIR)/$(TARGET).elf $(BUILD_DIR)/$(TARGET).hex $(BUILD_DIR)/$(TARGET).bin@echo "Cleaning intermediate .o files..."rm -f $(OBJS) # 生成ELF文件
$(BUILD_DIR)/$(TARGET).elf: $(OBJS)$(CC) $^ $(LDFLAGS) -o $@$(SIZE) $@# 生成HEX和BIN文件
$(BUILD_DIR)/%.hex: $(BUILD_DIR)/%.elf | $(BUILD_DIR)$(OBJCOPY) -O ihex $< $@$(BUILD_DIR)/%.bin: $(BUILD_DIR)/%.elf | $(BUILD_DIR)$(OBJCOPY) -O binary -S $< $@# 编译规则（保持不变）
$(BUILD_DIR)/%.o: User/%.c | $(BUILD_DIR)$(CC) -c $(CFLAGS) $< -o $@$(BUILD_DIR)/%.o: CMSIS/CM3/DeviceSupport/%.c | $(BUILD_DIR)$(CC) -c $(CFLAGS) $< -o $@$(BUILD_DIR)/%.o: Library/src/%.c | $(BUILD_DIR)$(CC) -c $(CFLAGS) $< -o $@$(BUILD_DIR)/%.o: Start/%.s | $(BUILD_DIR)$(AS) -c $(ASFLAGS) $< -o $@# 创建构建目录
$(BUILD_DIR):mkdir -p $@# 清理（删除整个 build 目录）
clean:rm -rf $(BUILD_DIR).PHONY: all clean flash

测试用例

#include "stm32f10x.h"
#include "stm32f10x_conf.h"//定义板载LED引脚
#define LED_PIN     GPIO_Pin_13
#define LED_PORT    GPIOC// 简单延时函数
void delay(uint32_t count)
{for (volatile uint32_t i = 0; i < count; i++);
}int main()
{// 1. 初始化系统时钟RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE);// 2. 配置GPIO为推挽输出GPIO_InitTypeDef GPIO_InitStruct;GPIO_InitStruct.GPIO_Pin = LED_PIN;GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP;  // 推挽输出GPIO_InitStruct.GPIO_Speed = GPIO_Speed_2MHz; // 速度50MHzGPIO_Init(LED_PORT, &GPIO_InitStruct);// 3. 主循环：LED闪烁while (1) {GPIO_WriteBit(LED_PORT, LED_PIN, Bit_SET);  // LED灭delay(500000);GPIO_WriteBit(LED_PORT, LED_PIN, Bit_RESET); // LED亮delay(500000);}
}

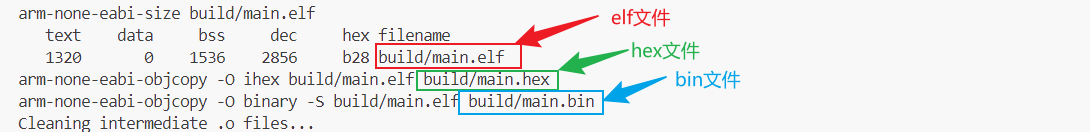

运行结果：

三 安装调试器驱动程序

安装ST-Link驱动程序

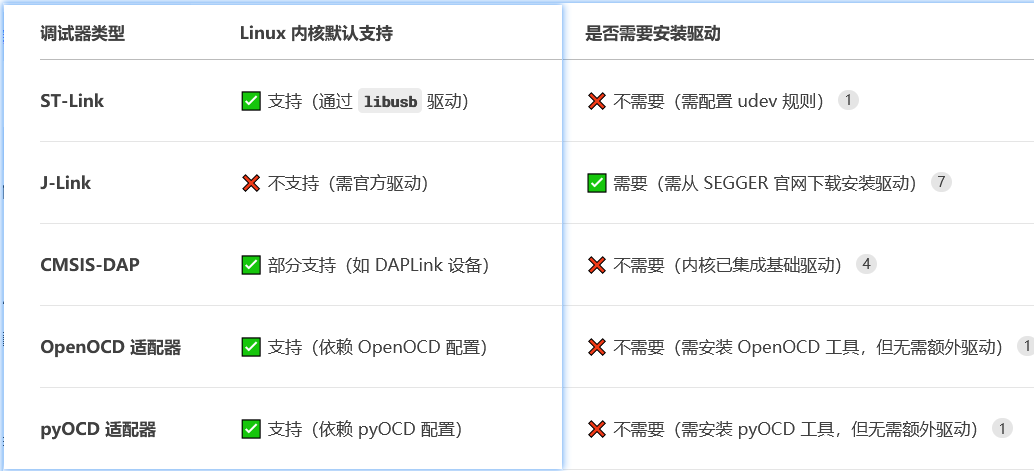

Linux内核默认支持ST-Link/V2，因此无需单独安装驱动；

纯Linux环境 - udev规则配置（可选）

udev是Linux系统中的一个 用户空间设备管理器，负责动态管理 /dev 目录下的设备节点（usb、 键盘、 鼠标等等 ），操作系统作为软硬件资源的管理者，不允许用户跨过操作系统直接访问硬件资源；

Linux系统默认将  usb 设备（ST-Link、J-Link）的权限设置为 root 所有，普通用户无法直接访问；
udev 规则是用户编写的配置文件（位置: /etc/udev/rules.d/ ），用于定义当设备插入或移除时系统应执行的操作，可以为设备设置权限（允许普通用户访问）；

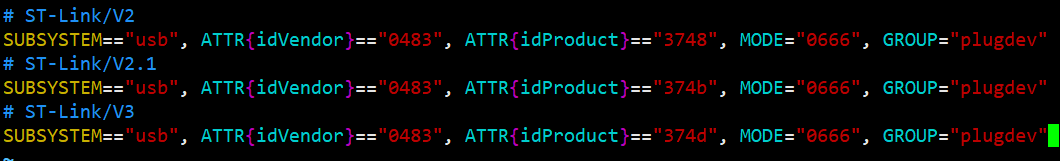

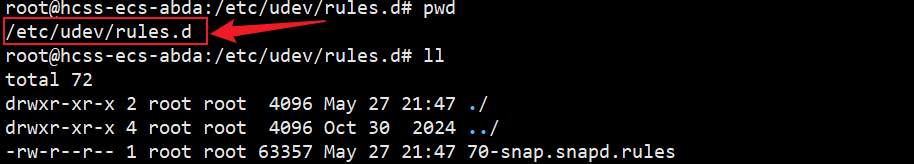

以root身份进入/etc/udev/rules.d/目录，创建49-stlinkv2.rules文件(数字49决定了规则加载的顺序，数字越小的文件越先被处理，后面的文件中的规则可能会覆盖前面的)，添加如下内容

# ST-Link/V2
SUBSYSTEM=="usb", ATTR{idVendor}=="0483", ATTR{idProduct}=="3748", MODE="0666", GROUP="plugdev"
# ST-Link/V2.1
SUBSYSTEM=="usb", ATTR{idVendor}=="0483", ATTR{idProduct}=="374b", MODE="0666", GROUP="plugdev"
# ST-Link/V3
SUBSYSTEM=="usb", ATTR{idVendor}=="0483", ATTR{idProduct}=="374d", MODE="0666", GROUP="plugdev"

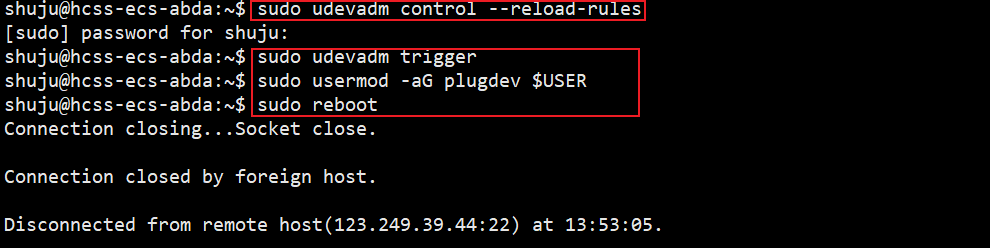

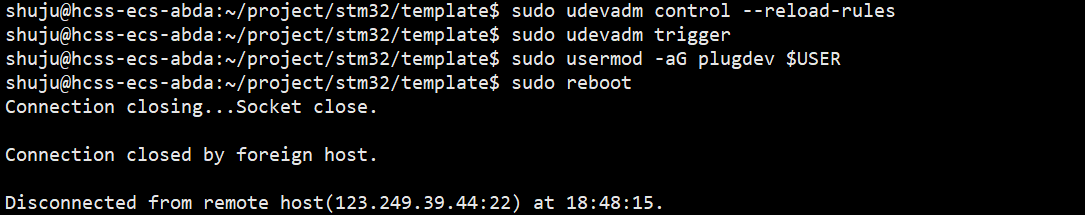

生效规则并重启服务

Linux环境

以普通用户执行如下指令：

sudo udevadm control --reload-rules
sudo udevadm trigger
sudo usermod -aG plugdev $USER  # 将当前用户加入plugdev组
sudo reboot  # 重启生效

 wsl环境

 wsl系统中默认不运行 systemd-udevd 守护进程，因此即使配置了 udev 规则，规则也不会自动生效，但是需要手动配置权限，方便以普通用户的身份烧录程序；

# 安装 USBIP 工具和依赖
sudo apt update

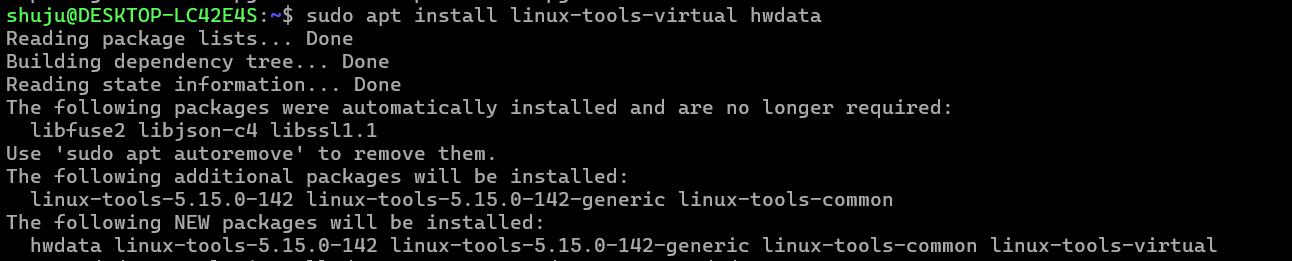

sudo apt install linux-tools-virtual hwdata
sudo update-alternatives --install /usr/local/bin/usbip usbip `ls /usr/lib/linux-tools/*/usbip | tail -n1` 20# 将用户加入dialout组
sudo usermod -aG dialout $USER

 创建权限修复脚本

# 创建自动修复脚本
sudo vim /usr/local/bin/fix_stlink_perms.sh

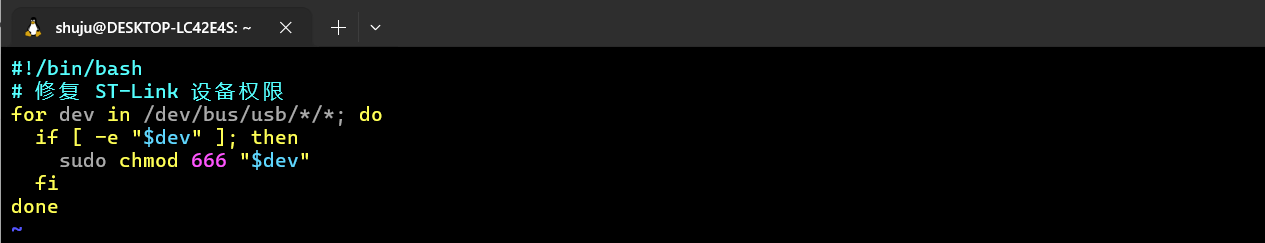

 将下述内容拷贝到新创建的脚本fix_stlink_perms.sh 文件中

#!/bin/bash
# 修复 ST-Link 设备权限
for dev in /dev/bus/usb/*/*; doif [ -e "$dev" ]; thensudo chmod 666 "$dev"fi
done

 设置脚本权限并添加到 .bashrc 自动执行

#设置脚本权限
sudo chmod +x /usr/local/bin/fix_stlink_perms.sh#自动执行修复脚本
echo '/usr/local/bin/fix_stlink_perms.sh' >> ~/.bashrc
source ~/.bashrc

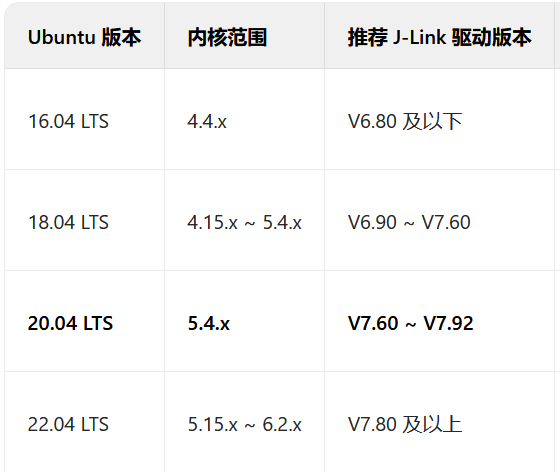

安装J-Link驱动程序（可选）

由于开发主机为 x86_64 架构，因此选择Linux (x86/x64) 版本的 J-Link 驱动；

J-Link驱动只负责与调试器硬件通信，JLink驱动版本的选择与目标单片机型号无关，只要开发主机架构相同，驱动选择就相同；

官网地址：SEGGER - The Embedded Experts - Downloads - J-Link / J-Trace

本文选择：SEGGER - The Embedded Experts - Downloads

DEB（Debian Package）是基于 Debian 系统(Ubuntu)的软件包格式，将deb安装包上传到ubuntu中自定义的JLink_Deb目录，执行如下指令进行安装

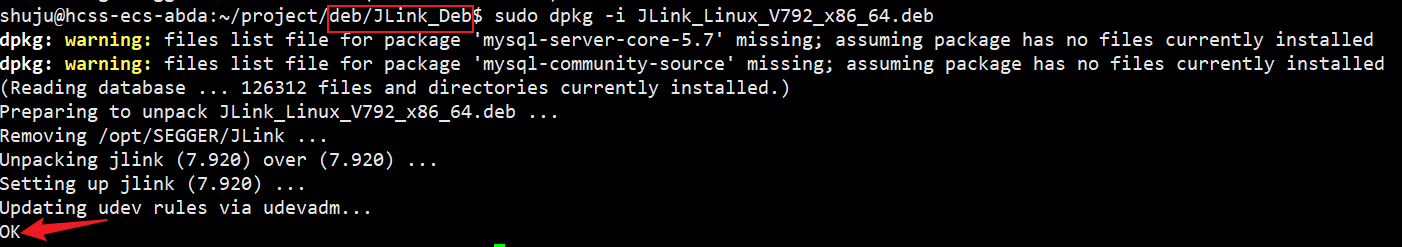

# 直接安装DEB包
sudo dpkg -i JLink_Linux_V792_x86_64.deb# 若出现依赖错误，修复缺失依赖
sudo apt --fix-broken install

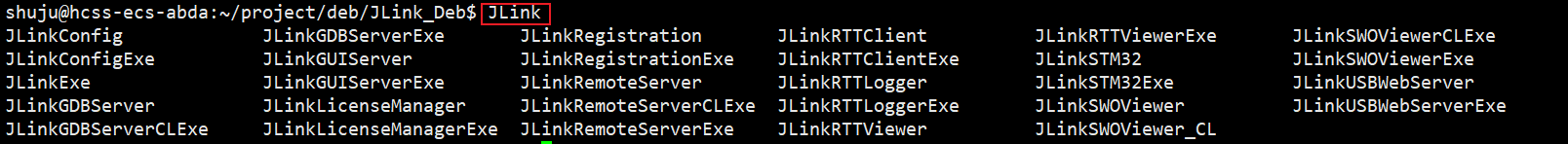

输入JLink，Tab键按两次判断JLink是否安装成功

udev规则配置

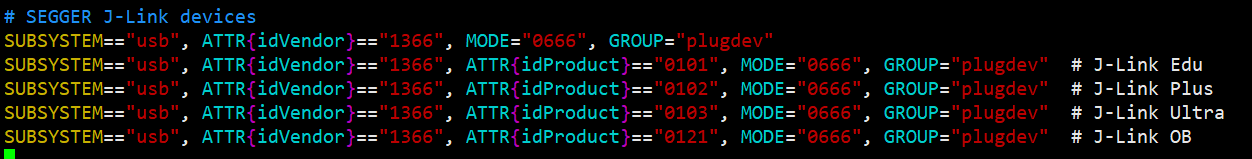

打开/etc/udev/rules.d/99-jlink.rules文件，添加如下内容

# SEGGER J-Link devices
SUBSYSTEM=="usb", ATTR{idVendor}=="1366", MODE="0666", GROUP="plugdev"
SUBSYSTEM=="usb", ATTR{idVendor}=="1366", ATTR{idProduct}=="0101", MODE="0666", GROUP="plugdev"  # J-Link Edu
SUBSYSTEM=="usb", ATTR{idVendor}=="1366", ATTR{idProduct}=="0102", MODE="0666", GROUP="plugdev"  # J-Link Plus
SUBSYSTEM=="usb", ATTR{idVendor}=="1366", ATTR{idProduct}=="0103", MODE="0666", GROUP="plugdev"  # J-Link Ultra
SUBSYSTEM=="usb", ATTR{idVendor}=="1366", ATTR{idProduct}=="0121", MODE="0666", GROUP="plugdev"  # J-Link OB

生效规则并重启服务

切换到普通用户，执行如下操作

sudo udevadm control --reload-rules
sudo udevadm trigger
sudo usermod -aG plugdev $USER  # 将当前用户加入plugdev组
sudo reboot  # 重启生效

四 安装烧录工具

 官网地址：Client Challenge

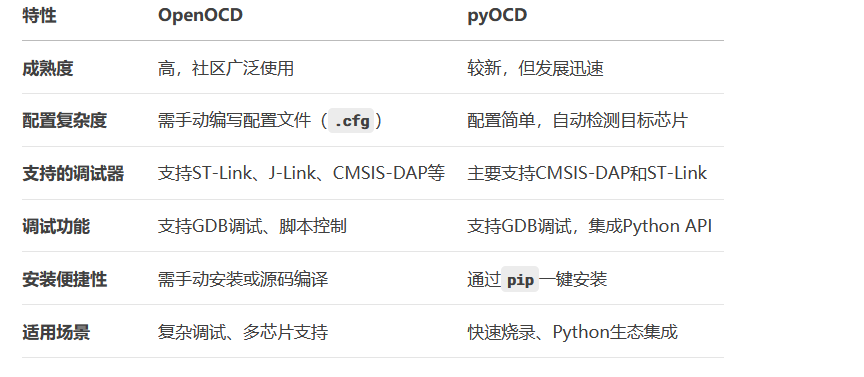

本文选择pyOCD进行安装，pyOCD 要求 Python 版本至少为 3.6，输入如下指令查看python版本

pyocd --version

pyOCD 可以通过 pip 直接安装，pip 是 Python Package Index (PyPI) 的官方包管理工具，用于安装、升级、卸载和管理 Python 的第三方库（Packages），

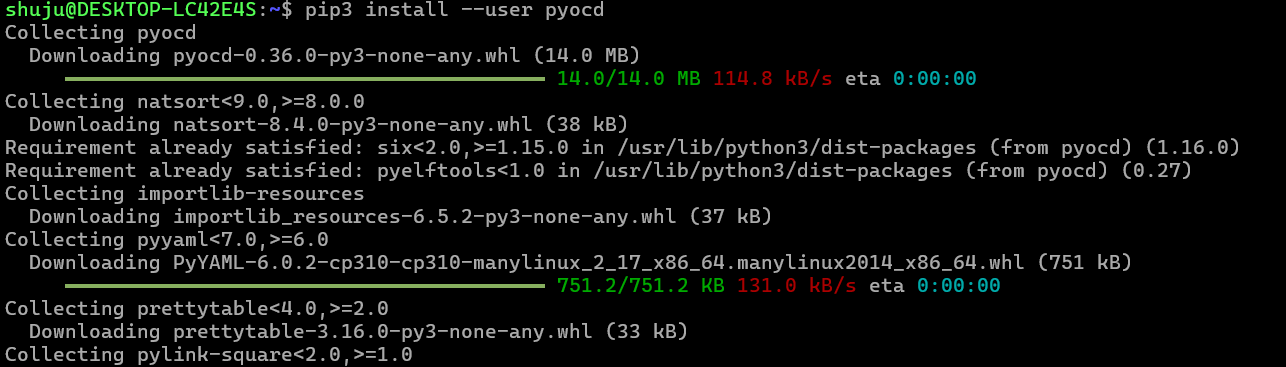

# 安装PyOCD
pip3 install --user pyocd# 验证安装
pyocd list --targets | grep stm32f103  # 应显示stm32f103RC

纯Linux环境 - udev规则配置

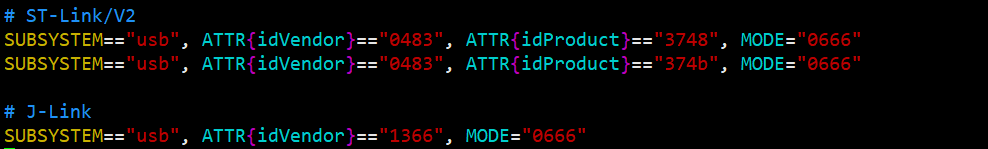

创建规则文件99-pyocd.rules 并添加如下内容

sudo vim /etc/udev/rules.d/99-pyocd.rules

# ST-Link/V2
SUBSYSTEM=="usb", ATTR{idVendor}=="0483", ATTR{idProduct}=="3748", MODE="0666"
SUBSYSTEM=="usb", ATTR{idVendor}=="0483", ATTR{idProduct}=="374b", MODE="0666"# J-Link
SUBSYSTEM=="usb", ATTR{idVendor}=="1366", MODE="0666"


sudo udevadm control --reload-rules
sudo udevadm trigger
sudo usermod -aG plugdev $USER  # 将当前用户加入plugdev组
sudo reboot  # 重启生效

 WSL环境

 创建权限修复脚本

# 创建自动修复脚本
sudo vim /usr/local/bin/fix_usb_perms.sh

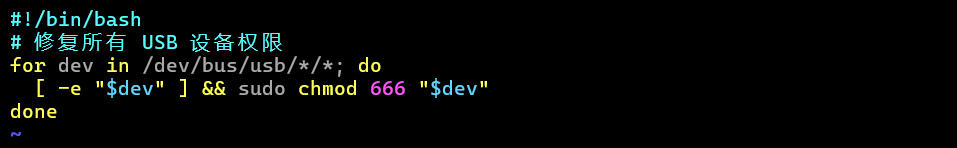

 将下述内容拷贝到新创建的脚本fix_usb_perms.sh 文件中

#!/bin/bash
# 修复所有 USB 设备权限
for dev in /dev/bus/usb/*/*; do[ -e "$dev" ] && sudo chmod 666 "$dev"
done

# 每次打开终端自动修复权限
echo "fix_usb_perms" >> ~/.bashrc

pyOCD 烧录固件

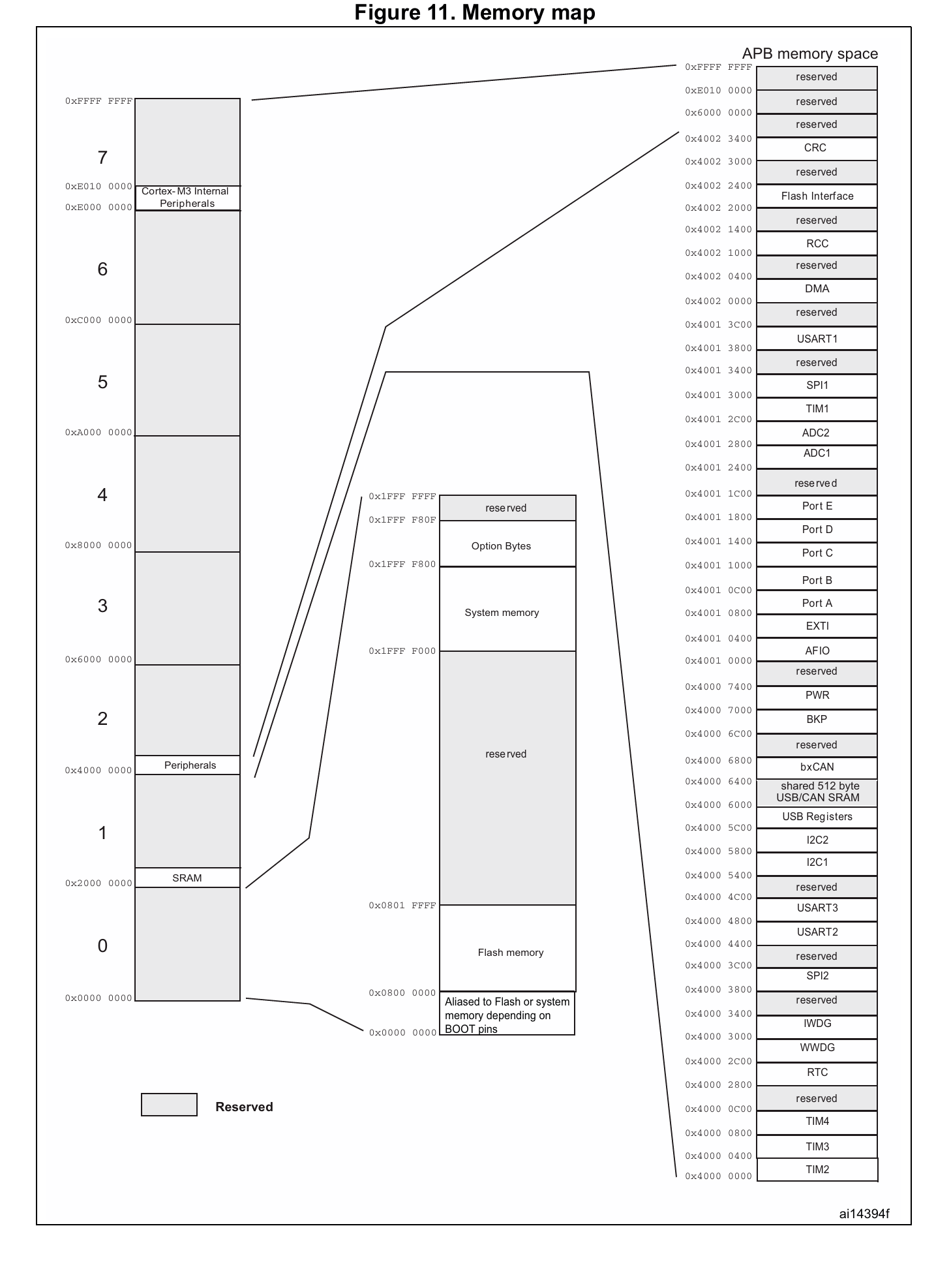

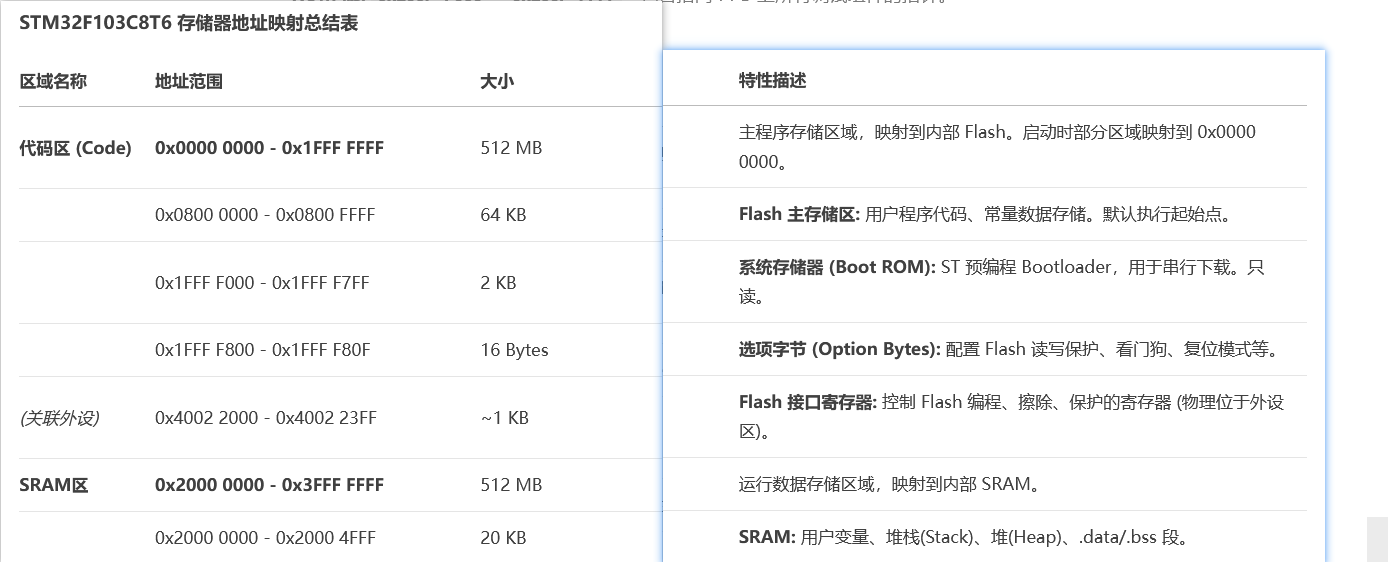

存储器地址映射

  Flash主存储区 (Main Flash Memory) : 0x0800 0000 - 0x0800 FFFF (64KB)，存储用户程序（代码、常量数据)，上电后默认从 0x0800 0000 开始执行；

pyOCD核心烧录指令

擦除指令 pyocd erase：清除芯片Flash存储区，支持三种模式

--chip: 全片擦除   --sector：按扇区擦除    --mass: 深度擦除

pyocd erase --target stm32f103rc --chip  # 长选项版本
pyocd erase -t stm32f103rc -c            # 短选项版本

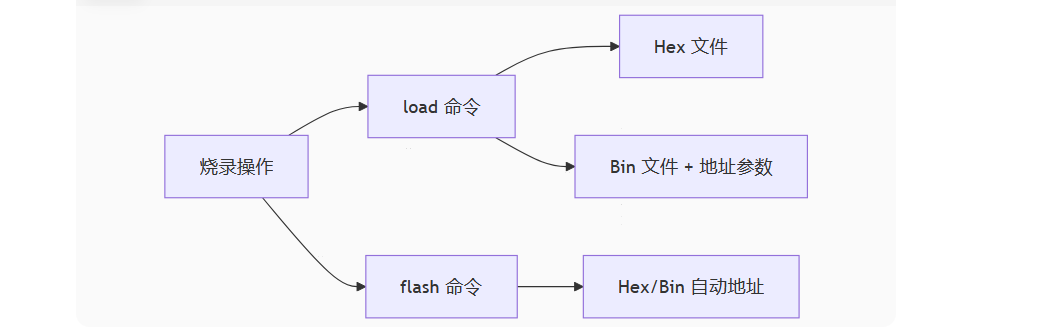

烧录指令 pyocd load/pyocd flash: 将程序文件（Hex/Bin）写入 Flash

  • 烧录Hex文件
pyocd load 16进制文件名 --target stm32f103rc --erase sector #长选项版本
pyocd load 16进制文件名 -t stm32f103rc -e sector            #短选项版本
  • 烧录Bin文件

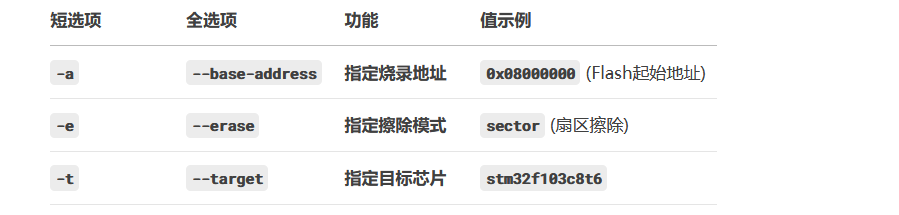

pyocd flash -a 0x08000000 -e sector -t stm32f103c8t6 二进制文件

复位指令 pyocd erase:重启目标芯片，使新程序生效

复位类型存在软件复位，硬件复位，系统复位，核心复位四种方式，--type sw 指定复位方式为软件复位，--type hw 指定复位方式为硬件复位；

pyocd reset --type sw --target stm32f103c8t6

辅助指令：

# 列出已连接的调试器
pyocd list --probes# 列出支持的芯片型号
pyocd list --targets

烧录测试

硬件连接

安装usbipd-win

wsl2 未提供 USB 设备的直接映射功能，无法直接访问本地Windows 的 USB 设备，Ubuntu 系统相当于远程服务器，若ST-Link 设备连接在本地 Windows 电脑上，而远程服务器 物理上不直接连接该设备，因此必然无法识别，所以需要将本地 Windows 的 USB 设备 跨网络共享给远程服务器，usbip 是一个 Linux 工具，允许通过网络共享 USB 设备，而 usbipd-win 是 Windows 版本的实现，usbipd-win 允许将 USB 设备从 Windows 主机共享到其他设备或虚拟机；

官网地址：https://github.com/dorssel/usbipd-win/releases

解决方案

Windows 端：      安装usbipd-win，将 ST-Link 设备共享为 IP 设备

远程 Ubuntu 端： 安装usbip工具，通过 IP 地址连接共享的 USB 设备

windows端安装usbipd-win

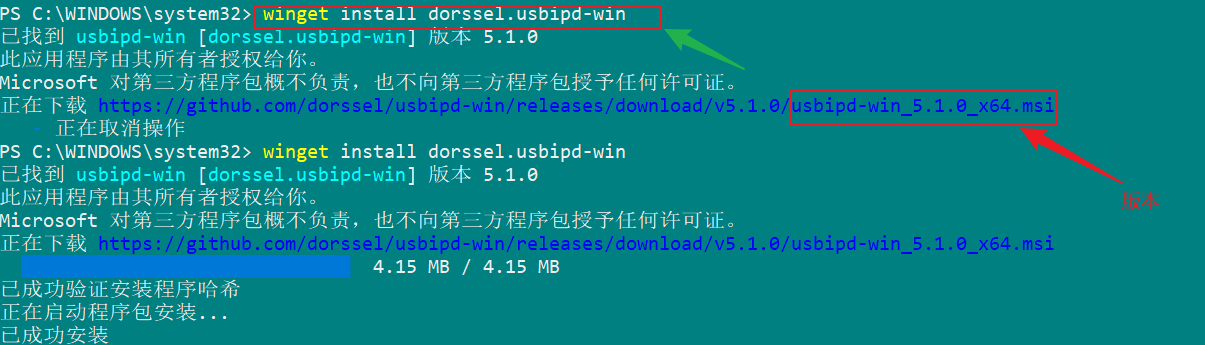

以管理员身份运行Windows PowerShell，输入如下指令，若出现下载失败，启动 fq 软件即可；

winget install dorssel.usbipd-win

 下载结束之后以管理员身份重启Windows PowerShell， 按照如下步骤进行配置usbipd-win

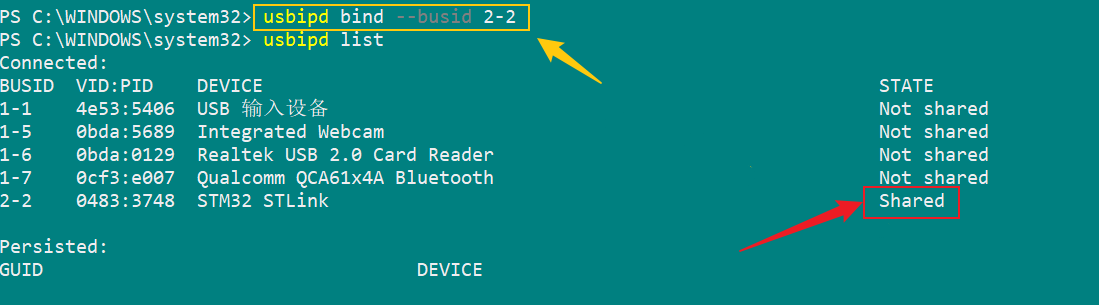

# 功能: 列出当前系统上所有可用的USB设备

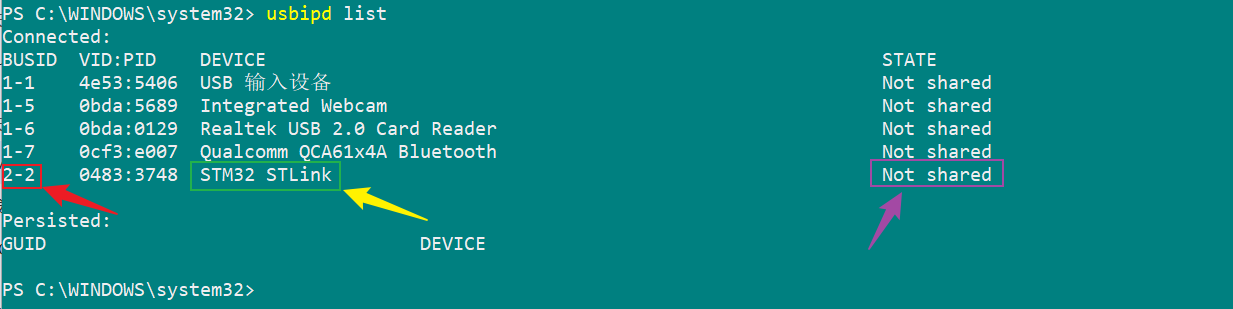

usbipd list

# 功能: 用于将本地 USB 设备注册到 USB/IP 守护进程（usbipd）,使其能够通过网络被远程客户端访问
# --busid:指定待绑定的USB设备的总线ID,可通过usbipd list获得设备的总线IDusbipd bind --busid=<busid># usbipd bind --busid 2-2


# 查看usbipd的服务状态,判断况是否需要手动启动usbipd server

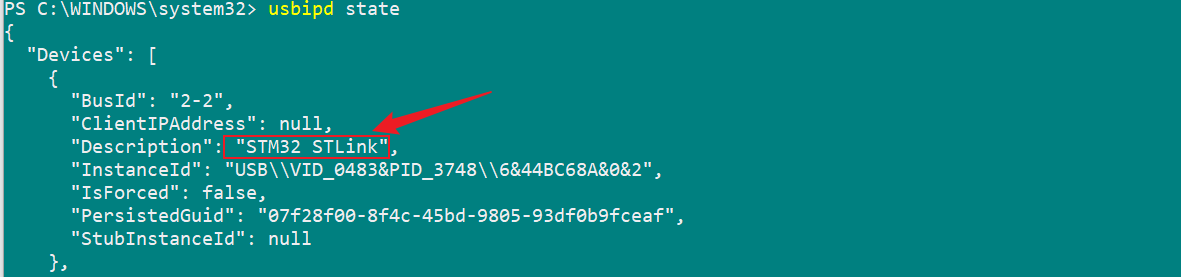

usbipd state

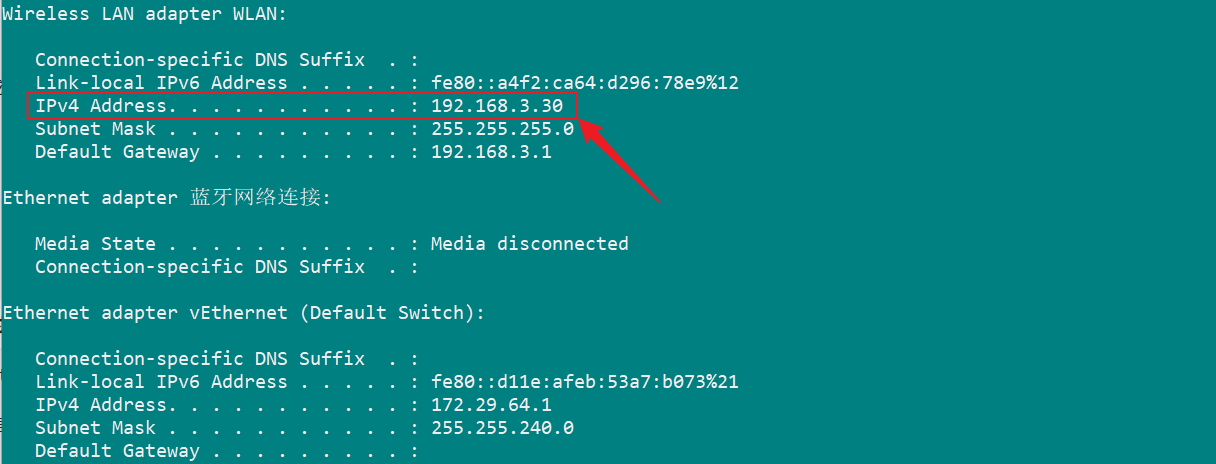

# 查看windows端的IP地址供后续使用

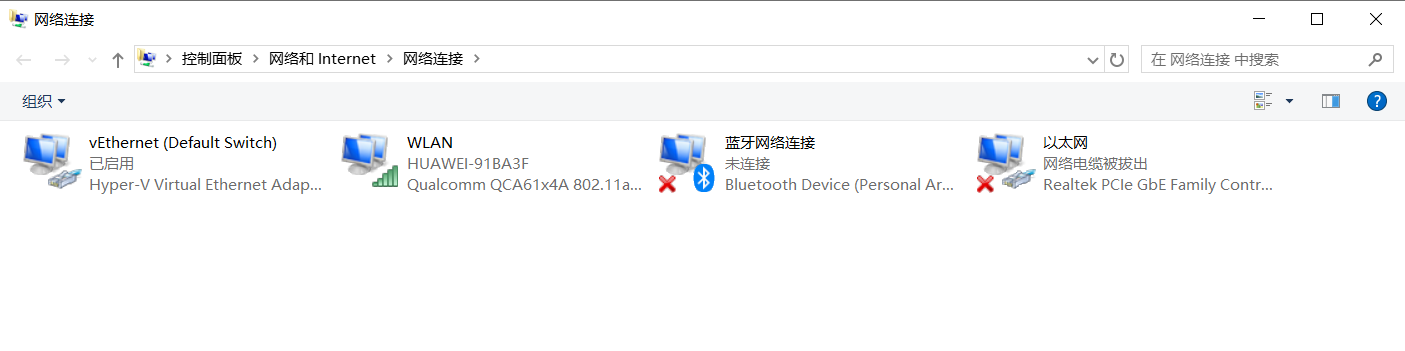

ipconfig

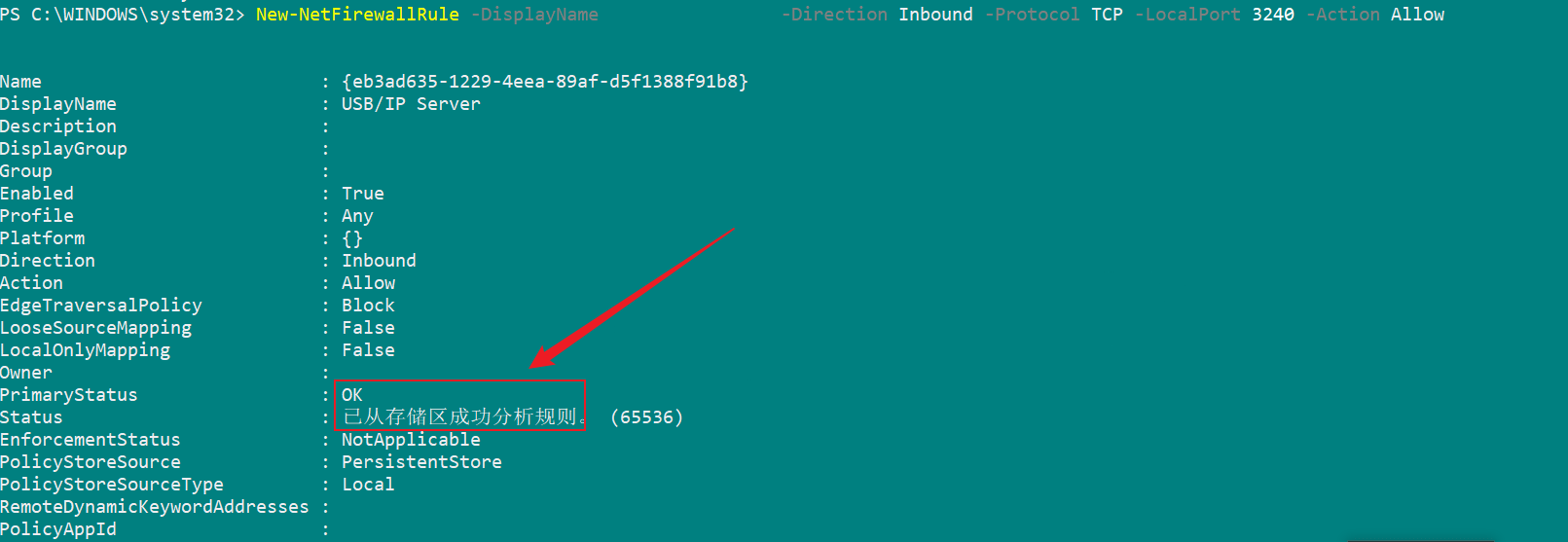

# 允许TCP 3240端口通过防火墙
New-NetFirewallRule -DisplayName "USBIPD" -Direction Inbound -Action Allow -Protocol TCP -LocalPort 3240

 注意：保持当前PowerShell窗口运行，不要关闭此窗口

云服务器端安装

ubuntu系统中安装 usbip 客户端工具，无论是哪个版本的ubuntu系统，皆可按照此方案安装usbip，执行如下指令：

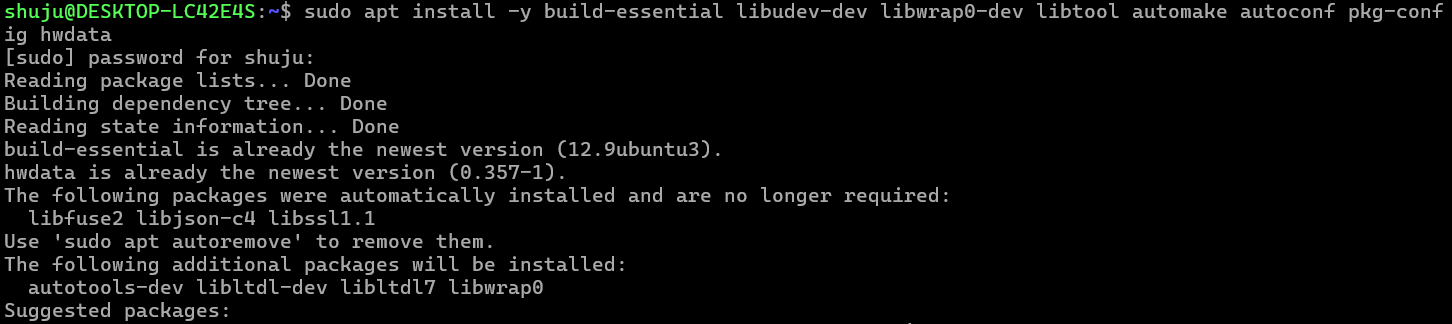

步骤一： ubuntu系统安装必要的编译工具和依赖库：

sudo apt update
sudo apt install -y build-essential libudev-dev libwrap0-dev libtool automake autoconf pkg-config hwdata

步骤二：克隆并编译linux-tools源码

# 获取内核源码, 进入到用户家目录, 解压源码

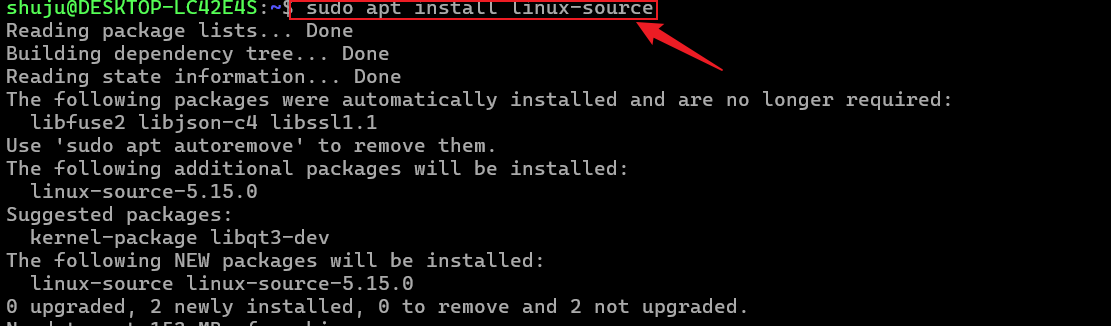

sudo apt install linux-source
cd ~
tar -xf /usr/src/linux-source-*.tar.bz2
cd linux-source-*/tools/usb/usbip

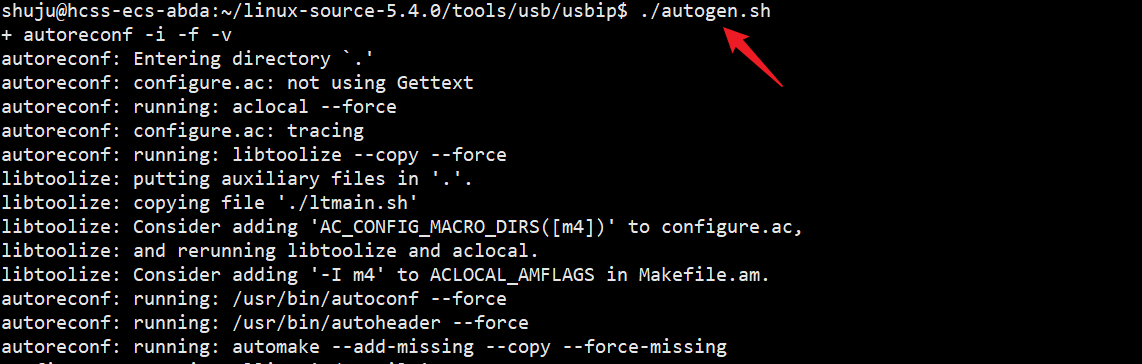

步骤三：进入源码目录（已进入 linux-source-*/tools/usb/usbip）后，执行以下命令生成编译配置文件

# 生成configure脚本
./autogen.sh

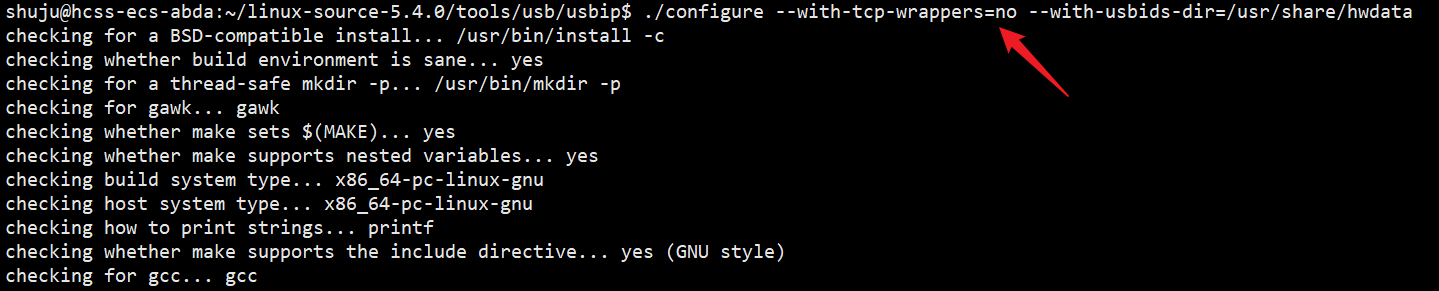

步骤四：采用configure 命令指定编译参数

# --with-tcp-wrappers=no 关闭TCP包装器
# --with-usbids-dir      指定 USB 设备数据库路径./configure --with-tcp-wrappers=no --with-usbids-dir=/usr/share/hwdata

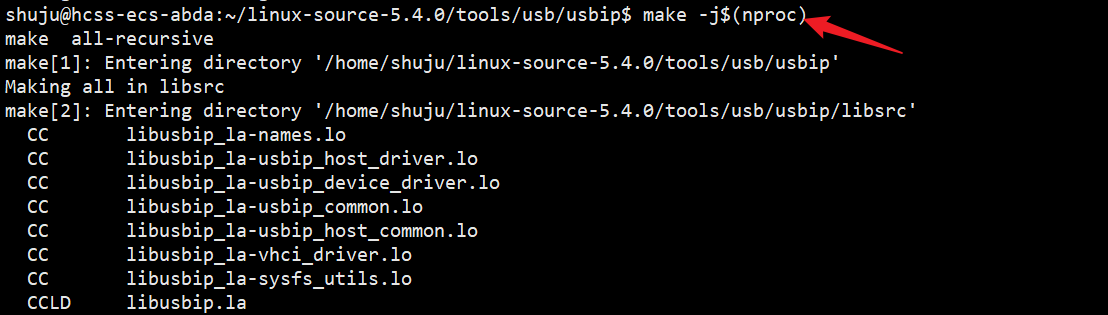

步骤五：编译并安装

# 编译 -j$(nproc) 利用多核加速编译
make -j$(nproc)
# 安装
sudo make install

步骤六：验证安装是否成功

usbip version

步骤七：扫描 Windows 主机的 USB 设备

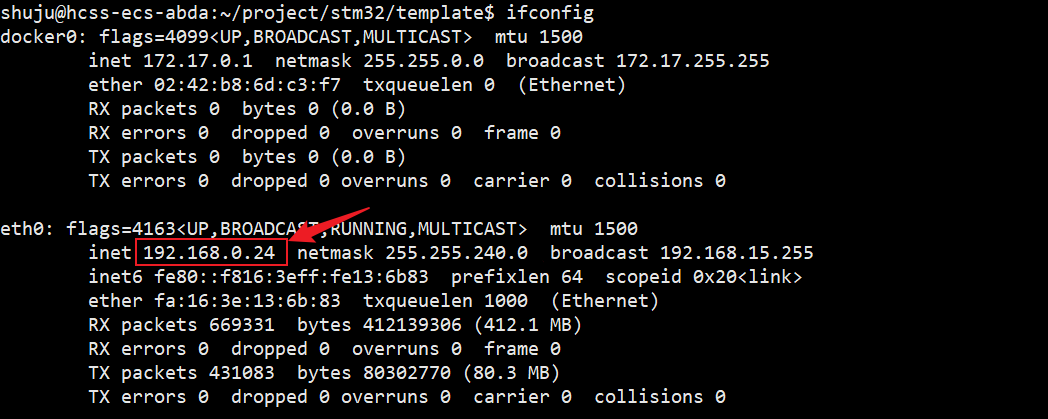

查看ubuntu客户端ip地址

ifconfig

由于Ubuntu 客户端（ip: 192.168.0.24）与 Windows 服务器（ip: 192.168.3.30）之间存在网络层隔离，会导致无法通信，因此需要将 Windows 服务器 IP 修改为 192.168.0.XX（与 Ubuntu 同网段），子网掩码 255.255.255.0，网关 192.168.0.1；

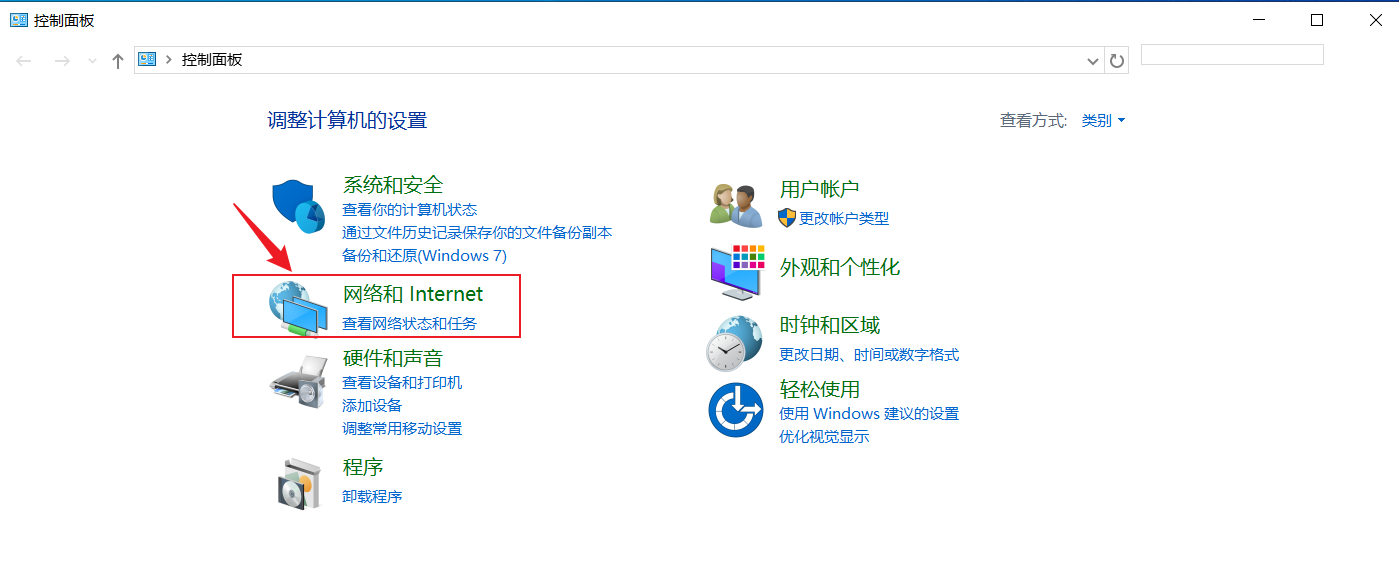

  • 打开控制面板，点击网络和Internet

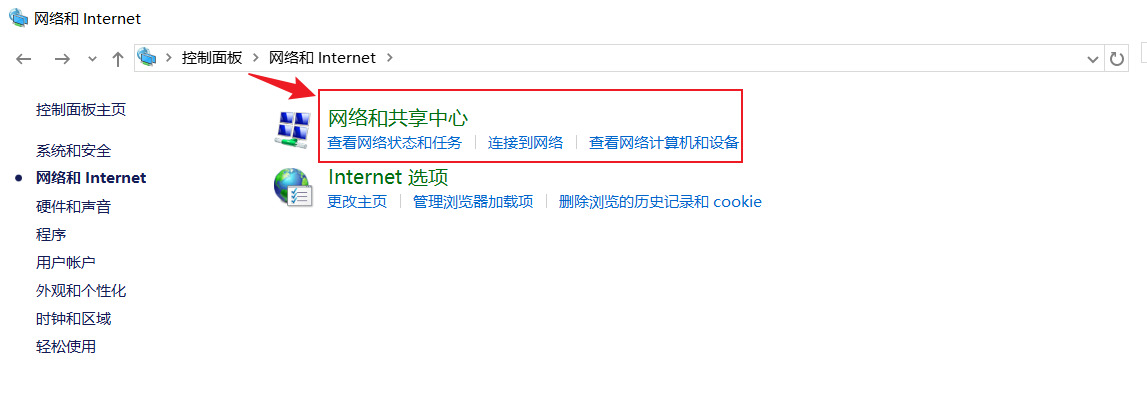

  • 首先点击网络和共享中心，然后窗口左侧点击 “更改适配器设置”。

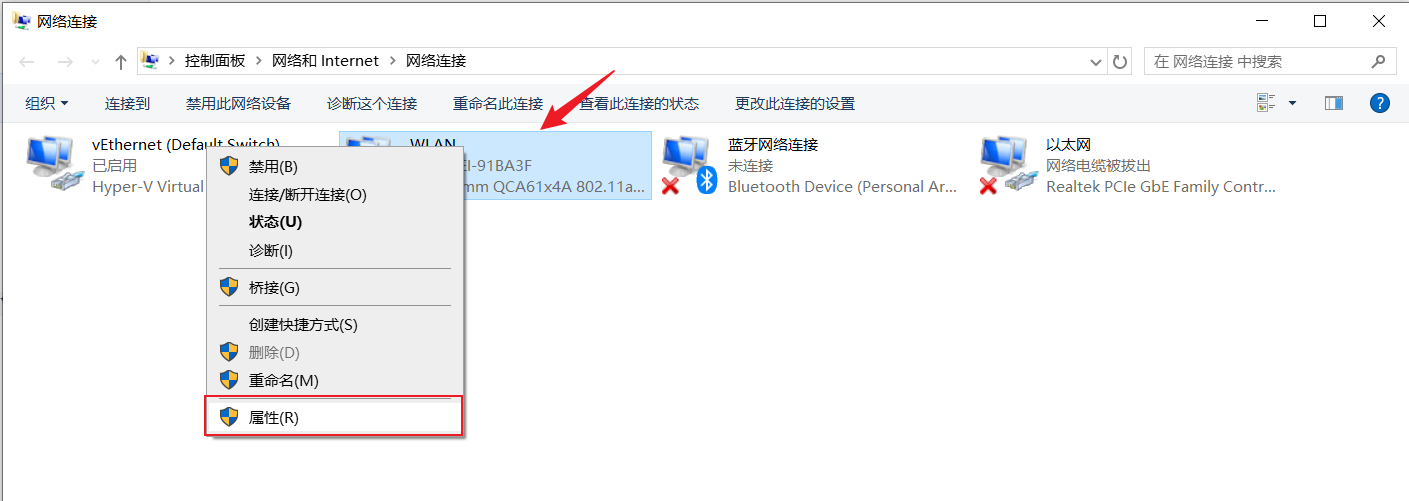

  • 在 "网络连接" 窗口中，找到当前使用的网络连接（如以太网或 Wi - Fi），右键点击该连接并选择 “属性；

  • 弹出的属性窗口中，找到 " Internet 协议版本 4（TCP/IPv4）"，选中它并点击 "属性" 按钮；

  • 在 "IP 地址"字段中输入 "192.168.0.XX"（将 "XX" 替换为你指定的数字），IP 应设置为 192.168.0.2 ~ 192.168.0.254 之间的未被占用的地址，在 "子网掩码" 字段中输入 "255.255.255.0"，在 "默认网关" 字段中输入 "192.168.0.1"，最后保存退出即可；


相关文章：

  • MCP架构全解析：从核心原理到企业级实践
  • Kubernetes架构与核心概念深度解析：Pod、Service与RBAC的奥秘
  • Protos-SIP：经典 SIP 协议模糊测试工具！全参数详细教程！Kali Linux教程！
  • C#WinForm程序时方法很多时Form.cs文件会很长，如何分别写入多个文件，partial class的作用体现出来了。
  • MyBatis01
  • jetpack compose 界面刷新的几种方式 如何避免无效的界面刷新
  • Linux --OS和PCB
  • NLP学习路线图（十三）：正则表达式
  • Java研学-MongoDB(一)
  • 什么是 TOML？
  • [Windows] 本地无损放大软件-realesrgan-gui
  • 3D-激光SLAM笔记
  • 使用VSCode在WSL和Docker中开发
  • 小程序使用npm包的方法
  • 【HTML】基础学习【数据分析全栈攻略：爬虫+处理+可视化+报告】
  • LeetCode - 21. 合并两个有序链表
  • Correlations氛围测试：文本或图像的相似度热图
  • [面试精选] 0206. 反转链表
  • 二叉搜索树——AVL
  • Redisson学习专栏（四）：实战应用（分布式会话管理，延迟队列）
  • 西部数码成品网站后台/刷关键词排名
  • 贵州网站建设设计公司/百家号关键词seo优化
  • 做印刷厂网站/湖南疫情最新情况
  • 重庆网站建设最大/凡科小程序
  • 网站建设与软件开发哪个好赚钱/baidu百度网盘
  • 小视频网站建设/百度搜索竞价推广
