8086 处理器寄存器超详细解析：从原理到实战

一、寄存器总览：14 个核心部件的「分工地图」

8086 作为 16 位处理器，寄存器就像工厂的「生产线工人」，各有专精：

• 8 个通用寄存器：负责数据搬运、计算、寻址（类似多功能工人）。
• 4 个段寄存器：管理内存分段（类似仓库分区管理员）。
• 1 个标志寄存器：记录运算状态和控制 CPU 行为（类似生产线仪表盘）。
• 1 个指令指针寄存器：唯一控制代码执行顺序（类似生产线调度员）。

一句话总结：通用寄存器干活，段寄存器管内存分区，标志寄存器报状态，IP 管流程。

二、通用寄存器：CPU 的「万能工人」

特点：能存数据、能算地址、能做计算

1. 数据寄存器（AX/BX/CX/DX：可拆分为高 8 位 H 和低 8 位 L）

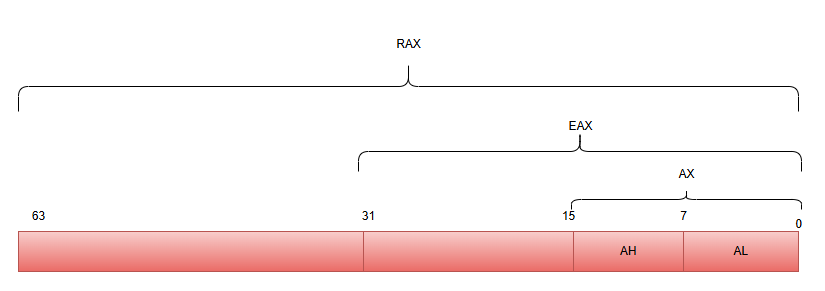

① AX（累加器）—— 最忙的「搬运工」(RAX和EAX分别是64和32位的他们是互相包含的)

• 为什么叫累加器？
  早期 CPU 设计时，它是算术运算的核心寄存器，加法、乘法、除法都靠它「累加」结果。
• 典型用法：
  • 乘法：MUL BX（AX 存被乘数，结果存 AX 或 DX:AX）。

    mov ax, 3    ; 被乘数3
    mov bx, 5    ; 乘数5
    mul bx       ; AX=15（3×5）


  • I/O 操作：IN AL, 21H（从端口 21H 读 1 字节到 AL）。
  • 函数返回值：汇编中习惯用 AX 存返回值（类似 C 语言的return）。

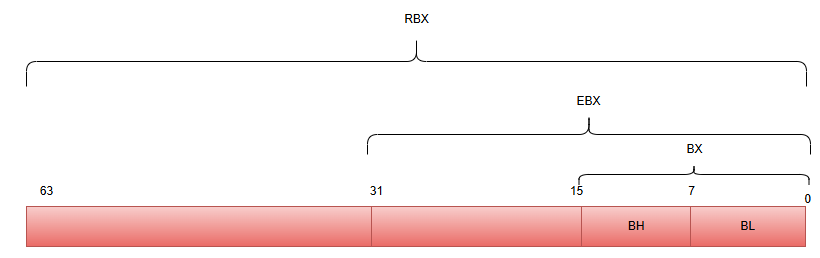

② BX（基址寄存器）—— 内存寻址的「向导」(RBX和EBX分别是64和32位的他们是互相包含的)

• 核心技能：存内存「基地址」，配合偏移量找数据。
• 默认段寄存器：DS（数据段）。

  mov ax, 0x1000  ; 假设数据段基址是0x1000
  mov ds, ax      ; 设置DS=0x1000（数据段起始地址=0x10000）
  mov bx, 0x0005  ; 想访问数据段内偏移5的位置
  mov al, [bx]    ; 相当于从DS:BX=0x1000:0x0005（物理地址0x10005）取数据


• 进阶用法：和 SI/DI 组合寻址（如[bx+si]）。

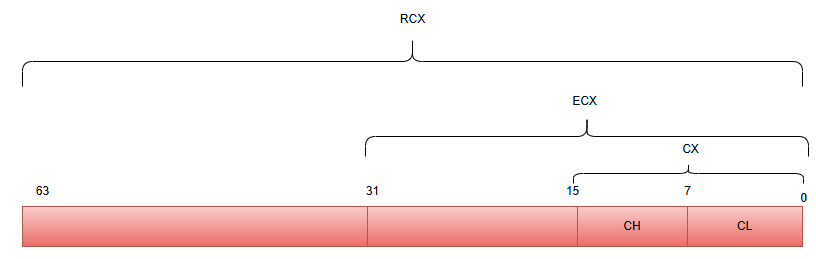

③ CX（计数寄存器）—— 循环的「计数器」(RCX和ECX分别是64和32位的他们是互相包含的)

• 隐藏技能：
  • LOOP指令自动用 CX 计数（CX 先减 1，非零则跳转）。
  • 移位指令（如SHL）必须用 CL（CX 的低 8 位）指定移位次数。
• 示例：打印 5 次 'A'

  mov cx, 5        ; 循环5次
  mov ah, 02h      ; DOS功能号：显示字符
  mov al, 'A'      ; 要显示的字符print_loop:
  int 21h          ; 调用 DOS 中断显示字符
  loop print_loop  ; CX 减 1，不为 0 则跳回继续; 执行完后 CX=0，程序继续向下执行

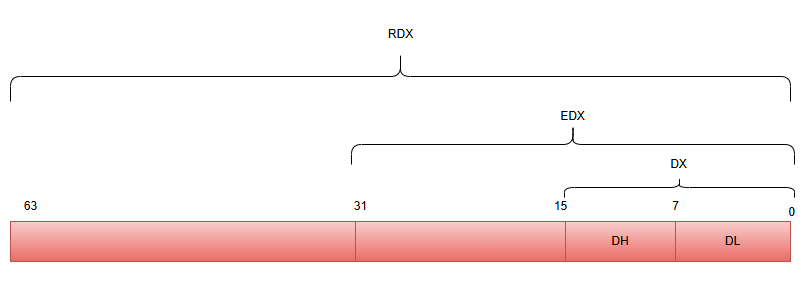

④ DX（数据寄存器）—— 大数据与端口的桥梁(RDX和EDX分别是64和32位的他们是互相包含的)

• 特殊用法：
  • 32 位除法：DIV BL时，DX:AX为 64 位被除数，商存 AX，余数存 DX。

  mov dx, 0x0001  ; 高16位
  mov ax, 0xFFFE  ; 低16位（DX:AX=0x0001FFFE=131070）
  mov bl, 2       ; 除数
  div bl          ; AX=65535（商），DX=0（余数）


• • 间接端口寻址：IN/OUT指令通过 DX 访问 16 位端口（范围 0-65535）。

  mov dx, 3F8H    ; COM1端口地址
  in al, dx       ; 从3F8H端口读取1字节数据到AL


三、段寄存器详解(R和E开头的分别是64和32位的他们是互相包含的)

2. 指针与变址寄存器（SP/BP/SI/DI：专注地址操作）

⑤ SP（堆栈指针,默认用 SS 段）—— 堆栈的「升降机」

• 工作原理：
  • 堆栈向下生长（内存高地址→低地址），PUSH时 SP 先减 2 再存数据，POP时先取数据再增 2。

  mov sp, 0x1000  ; 初始栈顶在0x1000（假设SS=0x2000，栈顶物理地址=0x21000）
  mov ax, 0x1234
  push ax         ; SP=0xFFE（0x1000-2），[SS:SP]=0x1234
  pop bx          ; BX=0x1234，SP=0x1000


• 禁忌：禁止直接用MOV SP, X修改 SP（可能导致堆栈混乱），只能通过PUSH/POP/CALL/RET间接操作。

⑥ BP（基址指针,默认用 SS 段）—— 栈帧的「定位器」

• 用途：在函数中访问参数和局部变量。
• 示例：函数参数读取

  call add_num    ; 调用函数，参数压栈顺序：后参数先压（类似C语言）
  ; 假设参数是a=2，b=3，压栈顺序：push 3 → push 2
  add_num:
  push bp ; 保存旧 BP（栈帧基址）
  mov bp, sp ; BP 指向当前栈顶（新栈帧基址）
  mov ax, [bp+4] ; 第一个参数 a=2（BP+2 是返回地址，BP+4 是 a）
  add ax, [bp+6] ; 加第二个参数 b=3，AX=5
  pop bp ; 恢复旧 BP
  ret ; 返回，SP 自动回退 4 字节（清理参数）

⑦ SI（源变址寄存器,默认 DS 段）—— 字符串操作的「源指针」

• 核心特性：
  • 默认关联DS 段，用于字符串指令（如MOVS/CMPS）的源地址。
  • 支持变址寻址（如[si+10]）和基址变址寻址（如[bx+si]）。
  • SI：永远指向源数据（默认 DS 段），用于读取。
• 指令协作：

  ; 示例1：字符串复制（DS:SI → ES:DI）
  mov si, offset src_str  ; 源字符串偏移
  mov di, offset dest_str ; 目标字符串偏移
  mov cx, 20             ; 复制20字节
  cld                    ; 方向标志=0（地址递增）
  rep movsb              ; 等效于：; 1. [es:di] = [ds:si]; 2. SI += 1（DF=0时）; 3. DI += 1; 4. CX -= 1，若CX≠0则重复; 示例2：查表操作（DS:SI）
  mov si, 0x0100         ; 表基址
  mov al, [si+5]         ; 读取表中偏移5的数据


⑧ DI（目的变址寄存器，默认 ES 段）—— 字符串操作的「目标指针」（补充）

• 核心特性：
  • 默认关联ES 段，用于字符串指令的目标地址。
  • 与 SI 配合实现块数据传输（如内存复制、填充）。
  • DI：永远指向目标位置（默认 ES 段），用于写入。
• 指令协作：

  ; 示例1：内存填充（ES:DI ← AL）
  mov di, offset buffer  ; 目标缓冲区
  mov al, 'A'            ; 填充字符
  mov cx, 100            ; 填充次数
  cld                    ; 地址递增
  rep stosb              ; 等效于：; 1. [es:di] = al; 2. DI += 1; 3. CX -= 1，若CX≠0则重复; 示例2：字符串比较（DS:SI vs ES:DI）
  mov si, offset str1    ; 字符串1
  mov di, offset str2    ; 字符串2
  mov cx, 10             ; 比较长度
  cld                    ; 地址递增
  repe cmpsb             ; 重复比较，直到CX=0或不相等
  jz equal               ; ZF=1表示完全相等


三、段寄存器：内存分段的「分区管理员」

作用：实模式下用「段基址 ×16 + 偏移量」算物理地址（最大 1MB 内存）

1. CS（代码段寄存器）—— 代码的「地盘管理员」

• 特点：
  • 永远指向当前运行的代码段。
  • 禁止直接修改（如mov cs, ax非法），只能通过JMP/CALL/RET跳转修改。
• 示例：跳转指令如何改 CS

  jmp 0x2000:0x1000  ; 绝对跳转，CS=0x2000，IP=0x1000
  ; 物理地址=0x2000×16 + 0x1000 = 0x21000


2. DS（数据段寄存器）—— 数据的「默认仓库」

• 默认规则：
  • 通用寄存器（BX/SI/DI）寻址时，若不指定段前缀，默认用 DS 段。

  mov bx, 0x0100
  mov al, [bx]    ; 等价于 mov al, ds:[bx]（从DS段取数据）


• 修改方法：必须通过通用寄存器中转（不能直接用mov ds, 0x1000）。

  mov ax, 0x1000
  mov ds, ax      ; 合法！先把段基址存AX，再给DS


3. ES（附加段寄存器）—— 数据的「辅助仓库」

• 典型场景：字符串操作的目标段（如MOVSB默认用 ES:DI）。

  mov ax, 0x3000  ; 假设目标段基址是0x3000
  mov es, ax      ; 设置ES=0x3000
  mov di, 0x0000  ; 目标偏移0x0000（ES:0x0000=0x30000）
  mov al, 'A'
  mov [es:di], al ; 显式用ES段，存入0x30000


4. SS（堆栈段寄存器）—— 堆栈的「专属仓库」

• 绑定关系：
  • SP 和 BP 寻址时，默认用 SS 段（如[sp]=ss:sp，[bp]=ss:bp）。
• 初始化示例：

  mov ax, 0x4000  ; 堆栈段基址
  mov ss, ax      ; 设置SS=0x4000
  mov sp, 0xFFFE  ; 栈顶偏移0xFFFE（物理地址=0x4FFFE）
  push ax         ; SP=0xFFFC，[SS:SP]=AX的值


段寄存器默认规则总结：

通用寄存器（8 个）默认段关联

寄存器	默认段寄存器	说明
AX	无	用于数据运算，不直接参与内存寻址。
BX	DS	基址寻址时默认使用 DS 段（如[bx]=ds:[bx]）。
CX	无	用于计数（如LOOP指令），不直接参与内存寻址。
DX	无	用于扩展运算或 I/O 端口，不直接参与内存寻址。
SP	SS	堆栈指针，永远指向堆栈段（如[sp]=ss:[sp]）。
BP	SS	基址指针，默认使用 SS 段（如[bp]=ss:[bp]），常用于访问栈帧。
SI	DS	源变址寄存器，字符串操作时默认使用 DS 段（如MOVSB源地址为ds:[si]）。
DI	ES	目标变址寄存器，字符串操作时默认使用 ES 段（如MOVSB目标地址为es:[di]）。

实战速查表

操作类型	默认段寄存器	可显式指定的段前缀
指令寻址（IP）	CS	无（CS 不可直接修改）
堆栈操作（SP/BP）	SS	CS、DS、ES（需谨慎使用）
通用数据（BX/SI）	DS	CS、ES、SS
字符串目标（DI）	ES	CS、DS、SS

记忆口诀：

• CS 管代码，IP 永远跟 CS 走；
• SS 管堆栈，SP/BP 默认用 SS；
• DS 管数据（BX/SI 默认），ES 管字符串目标（DI 默认）。

三、标志寄存器 FLAGS（1 个）

四、标志寄存器 FLAGS：CPU 的「状态仪表盘」

9 个有效标志位，分两类：

1. 状态标志（自动更新，反映运算结果）

标志	名称	何时置 1？（示例）
CF	进位标志	无符号数加法溢出（如0xFF + 1 = 0x00）
ZF	零标志	结果为 0（如5 - 5 = 0）
SF	符号标志	结果最高位为 1（有符号数负数，如0x80 = -128）
OF	溢出标志	有符号数溢出（如127 + 1 = -128）
PF	奇偶标志	低 8 位中 1 的个数是偶数（如0x04=0b00000100，2 个 1）
AF	辅助进位	低 4 位向高 4 位进位（如0x0F + 1 = 0x10）

实战用法：条件跳转

mov ax, 10     ; AX=10
cmp ax, 20     ; 比较AX和20（相当于AX-20，但结果不保存，只改标志）
; 此时AX=10，ZF=0（不相等），SF=0（结果-10的补码最高位是1？不，cmp是无符号比较，此处SF反映有符号结果的符号）
je equal      ; ZF=0，不跳转
jl less       ; 有符号比较，若AX<20（-10是负数，SF=1且OF=0），跳转
...

2. 控制标志（手动设置，改变 CPU 行为）

标志	名称	如何设置？	作用
DF	方向标志	CLD（DF=0，地址递增） STD（DF=1，地址递减）	控制字符串操作时 SI/DI 的增减方向
IF	中断允许	STI（IF=1，开中断） CLI（IF=0，关中断）	允许 / 禁止外部可屏蔽中断
TF	陷阱标志	通过修改 FLAGS（见示例）	单步调试模式（每条指令后中断）

示例：设置 TF 标志（8086 需间接操作）

pushf           ; 将FLAGS压栈
pop ax          ; AX=FLAGS
or ax, 0x0100   ; 第8位是TF位，置1（0x0100是二进制00000001 00000000）
push ax         ; 将修改后的FLAGS压栈
popf            ; 恢复FLAGS，此时TF=1
; 之后每执行一条指令，CPU会触发中断1（单步中断），用于调试

五、指令指针寄存器 IP：代码流程的「隐形调度员」

特点：

• 完全由 CPU 控制：不能用MOV修改，只能通过跳转指令（JMP/CALL/RET）或指令执行自动改变。
• 工作原理：永远指向下一条待执行指令的偏移量（相对于 CS 段）。

  ; 假设CS=0x1000，IP=0x0000，当前指令是`mov ax, 1`（2字节）
  mov ax, 1     ; 执行后，IP自动增加2（指向下一条指令的起始地址0x0002）
  jmp next      ; 跳转指令修改IP为`next`标签的偏移（假设偏移是0x0005，则IP=0x0005）
  next:mov bx, 2   ; 下一条指令从CS:IP=0x1000:0x0005开始执行


六、寄存器使用「避坑指南」

1. 通用寄存器：

• SP/BP 区分：SP 指向栈顶，BP 指向栈帧底部，别混用。
• CX 计数陷阱：移位指令必须用 CL（如shl ax, cl，不能用shl ax, ch）。

2. 段寄存器：

• CS 禁止直接修改：所有试图用MOV CS, X的操作都是非法的，必须用跳转指令。
• ES 默认用途：字符串操作的目标段是 ES，记得用MOV ES, AX初始化。

3. 标志寄存器：

• 条件跳转依赖标志：CMP/ADD/SUB等指令会改变标志，跳转指令要紧跟其后。
• DF 影响字符串方向：复制字符串前先用CLD/STD设置方向，避免反向复制。

4. 段超越前缀（Segment Override）

• 允许显式指定段寄存器：

  mov ax, [ds:bx]   ; 默认写法，可省略DS:
  mov ax, [es:bx]   ; 显式使用ES段（非默认）
  mov ax, [ss:bp]   ; 显式使用SS段（默认）


2. 字符串指令优化（补充）

七、实战案例：用寄存器实现「Hello World」

; 功能：在屏幕左上角显示'Hello'（文本模式显存操作）
mov ax, 0xb800  ; 文本模式显存段基址（0xB800:0000对应屏幕左上角）
mov ds, ax      ; DS指向显存; 逐个字符写入显存（每个字符占2字节：ASCII+属性）
mov byte [0x00], 'H'  ; ASCII码0x48
mov byte [0x01], 0x07 ; 属性：黑底白字（0x07=00000111）mov byte [0x02], 'e'  ; ASCII码0x65
mov byte [0x03], 0x07mov byte [0x04], 'l'
mov byte [0x05], 0x07mov byte [0x06], 'l'
mov byte [0x07], 0x07mov byte [0x08], 'o'
mov byte [0x09], 0x07; 无限循环防止程序跑飞
jmp $times 510-($-$$) db 0
db 0x55, 0xaa

原理解析：

• 文本模式显存地址从0xB800:0000开始，每个字符占 2 字节（低字节 ASCII，高字节属性）。
• 0x07属性表示黑底白字（背景 0000 = 黑，前景 0111 = 白，无闪烁）。

八、总结：寄存器的「角色口诀」

• 通用寄存器：AX 算加减乘除，BX 找数据地址，CX 管循环次数，DX 帮 AX 做大数，SP/BP 管堆栈，SI/DI 搬字符串。
• 段寄存器：CS 管代码地盘，DS 管数据老家，ES 管字符串目标，SS 管堆栈区域。
• 标志寄存器：CF 看进位，ZF 看零否，SF/OF 判正负溢出，DF 管方向，IF 管中断。
• IP：永远指向下一条，跳转才能改方向。

通过理解每个寄存器的「岗位职责」和「禁忌」，就能驾驭 8086 汇编，写出高效稳定的底层代码！
